现代轿车电子节气门系统及其控制

电子节气门控制系统设计电子节气门控制系统是一种在现代汽车上广泛采用的重要技术，它可以根据发动机运行的情况实时调整汽车的控制参数，从而提高汽车的经济性、动力性和环保性能。

本文将对电子节气门控制系统的设计原理、工作过程、功能特点等进行详细介绍。

一、设计原理电子节气门控制系统的设计原理是通过电子信号控制节气门的开度来控制发动机的进气量，从而实现发动机的动力调节和油耗节约。

系统中采用的核心元件是电子节气门执行器，它能够实现快速开合节气门，并通过控制芯片进行精密的开度调节。

系统还包括传感器、控制芯片、电源等多个组成部分，其中传感器可以感知发动机的气体流量、压力、温度等关键参数，控制芯片则能够根据这些参数实时调整节气门的开度和相关控制策略。

二、工作过程电子节气门控制系统的工作过程主要分为4个步骤：传感器信号采集、控制芯片处理、执行器控制和反馈调整。

系统中的传感器可以感知发动机进气量、转速、油门位置等关键信息，通过控制芯片进行数字信号处理，最终输出控制信号给执行器，实现节气门的开合控制。

在工作过程中，系统会根据传感器采集到的信息，对节气门进行开度调节，从而实现发动机的动力调节和优化燃油经济性。

同时，系统还会根据实际工作情况进行反馈调整，以保证系统的稳定性和精度。

三、功能特点1.精准控制：电子节气门控制系统采用高精度控制芯片和执行器，能够快速、准确地控制节气门的开度，实现精细化调节。

2.动力调节：系统能够根据不同的工况场景，实时调整发动机的进气量和输出功率，从而实现动力调节和提高车辆加速性能。

3.环保节能：电子节气门控制系统能够智能调节发动机的燃油供给，实现燃油经济性的优化和环境保护的效果。

4.检测和反馈：系统还能对发动机工作状态进行检测和反馈，及时调整节气门的开度和关键控制参数，保证系统的稳定性和精度。

五、市场前景随着汽车制造业的不断发展和技术的迭代，电子节气门控制系统已经成为汽车生产中必不可少的关键技术之一。

电子节气门的常见故障与排除方法电子节气门作为现代车辆发动机控制系统中的重要部件，一旦出现故障将会对车辆的性能和燃油经济性产生影响。

因此，及时了解电子节气门的常见故障并掌握排除方法对于车辆的正常运行至关重要。

下面我们将针对电子节气门的常见故障进行详细介绍，并提供相应的排除方法。

1. 电子节气门失灵。

电子节气门失灵是一种常见的故障现象，通常会导致车辆加速不顺畅、怠速不稳定等问题。

这可能是由于电子节气门内部零部件损坏或电子控制单元故障所致。

对于这种情况，我们可以首先检查电子节气门的连接线路是否正常，然后使用专用诊断仪器对电子控制单元进行故障码读取，根据故障码来定位具体故障并进行修复。

2. 电子节气门堵塞。

电子节气门堵塞是另一种常见的故障情况，通常会导致车辆加速不畅、油耗增加等问题。

这可能是由于进气系统中的积碳或杂质堵塞了电子节气门的工作机构。

针对这种情况，我们可以通过清洗进气系统来解决问题，可以使用专用的进气系统清洗剂或拆卸电子节气门进行清洗，以恢复其正常工作状态。

3. 电子节气门位置传感器故障。

电子节气门位置传感器故障会导致发动机控制单元无法准确感知节气门的开度，从而影响到发动机的工作状态。

这种情况下，我们可以通过检查电子节气门位置传感器的连接线路和传感器本身是否正常来解决问题，有必要时可以更换故障传感器。

4. 电子节气门电机故障。

电子节气门电机故障会导致节气门无法正常开合，从而影响到发动机的进气量和工作效率。

对于这种情况，我们可以通过检查电子节气门电机的供电线路和电机本身是否正常，有必要时可以更换故障电机。

5. 电子节气门电源供电故障。

电子节气门的正常工作需要稳定的电源供应，一旦电源供应出现故障就会导致电子节气门无法正常工作。

在这种情况下，我们可以通过检查电子节气门的电源供电线路是否正常，包括保险丝、继电器等部件，确保电源供应的稳定性。

总结：电子节气门作为发动机控制系统中的重要部件，一旦出现故障将会对车辆的性能和燃油经济性产生影响。

现代朗动节气门匹配方法
现代朗动节气门是一种可以实现节气控制的技术，它有助于确保
传感器，元件，以及经过积累所产生的数字模块之间互相匹配。

它可
以根据物理位置来识别系统中的特定元素，并确保它们适应它们之间
的每一种变化。

这种匹配方法有助于提高节气控制的准确性和精确度。

这种匹配方法利用特殊的算法，它们可以识别由物理位置确定的
特定元件的位置以及它们的当前行为模式。

它可以立即识别和适应潜
在危机，从而准确地控制节气门，更佳地满足系统中定义的要求。

算
法借助于广泛范围内的信息被使用，并有效地识别节气系统中的细微
变化。

这种朗动技术在电子系统中被广泛应用，特别是在节能设备上。

它可以用来控制对太阳能，风能等气候可再生能源的使用，以及预测
节气控制系统中可能发生的问题。

在发电厂、钢厂和污染控制设施中，它也可以有效地提高可持续能源的使用效率。

综上所述，现代朗动节气门匹配方法给我们带来了很多好处，它
能够增强对节气系统的控制，更好地适应不同环境，准确地控制节气门，更有效地利用可再生能源，减少能源消耗。

因此，现代朗动节气
门的匹配方法在电子以及其他行业中拥有广泛的应用，未来可期。

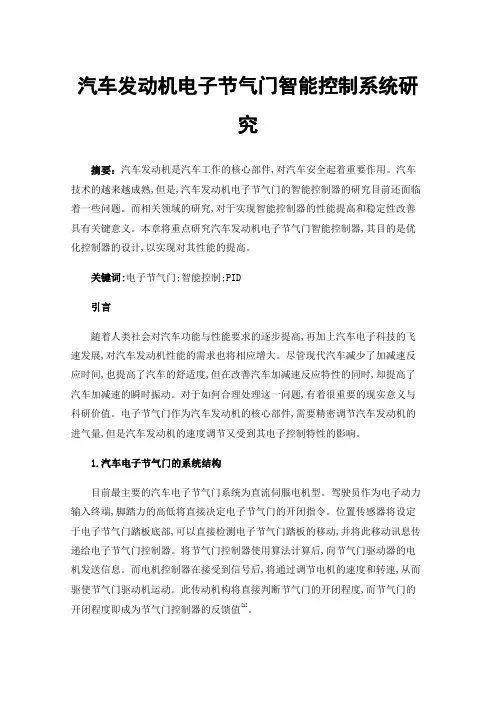

汽车发动机电子节气门智能控制系统研究摘要：汽车发动机是汽车工作的核心部件,对汽车安全起着重要作用。

汽车技术的越来越成熟,但是,汽车发动机电子节气门的智能控制器的研究目前还面临着一些问题。

而相关领域的研究,对于实现智能控制器的性能提高和稳定性改善具有关键意义。

本章将重点研究汽车发动机电子节气门智能控制器,其目的是优化控制器的设计,以实现对其性能的提高。

关键词:电子节气门;智能控制;PID引言随着人类社会对汽车功能与性能要求的逐步提高,再加上汽车电子科技的飞速发展,对汽车发动机性能的需求也将相应增大。

尽管现代汽车减少了加减速反应时间,也提高了汽车的舒适度,但在改善汽车加减速反应特性的同时,却提高了汽车加减速的瞬时振动。

对于如何合理处理这一问题,有着很重要的现实意义与科研价值。

电子节气门作为汽车发动机的核心部件,需要精密调节汽车发动机的进气量,但是汽车发动机的速度调节又受到其电子控制特性的影响。

1.汽车电子节气门的系统结构目前最主要的汽车电子节气门系统为直流伺服电机型。

驾驶员作为电子动力输入终端,脚踏力的高低将直接决定电子节气门的开闭指令。

位置传感器将设定于电子节气门踏板底部,可以直接检测电子节气门踏板的移动,并将此移动讯息传递给电子节气门控制器。

将节气门控制器使用算法计算后,向节气门驱动器的电机发送信息。

而电机控制器在接受到信号后,将通过调节电机的速度和转速,从而驱使节气门驱动机运动。

此传动机构将直接判断节气门的开闭程度,而节气门的开闭程度即成为节气门控制器的反馈值[1]。

2.电子节气门控制系统组成电子节气门控制系统是现代汽车发动机的关键部分,主要包括电子感应器、智能控制器和执行器三种内容。

在实际使用过程中,通过感应器收集节气门的打开程度信号并传递给智能控制器,由控制器对节气门打开程度做出适当处理。

由执行器发出命令、执行适当的决定指令。

在目前的汽车技术中,由于电子技术使用得非常广泛,所以使用的汽车节气门基本上都是电子节气门。

基于DSP的电子节气门PID控制一、引言随着现代电子技术的飞速发展，特别是微机技术在汽车上的广泛应用，使得汽车的内涵和功能不断拓展和延伸，汽车电子化正逐渐成为现代汽车的基本特征。

节气门是汽车发动机的重要控制部件。

为了提高汽车行驶的动力性、平稳性及经济性，并减少排放污染，世界各大汽车制造商推出了各种控制特性良好的电子节气门及其相应的电子控制系统，组成电子节气门控制系统（ETCS）。

采用电子节气门控制系统，使节气门开度得到精确控制，不但可以提高燃油经济性，减少排放，同时，系统响应迅速，可获得满意的操控性能；另一方面，可实现怠速控制、巡航控制和车辆稳定控制等的集成，简化了控制系统结构。

现在，电子节气门控制系统已成为发动机完全电控管理系统的一个重要模块。

由于ETCS的优越性，目前，世界上越来越多的大型汽车制造公司开始采用ETCS，传统机械式节气门面临着被电子节气门所取代的趋势。

在电子节气门这种柔性连接方式中，油门踏板与节气门之间不再有机械连接。

节气门的实际开度由车载电控系统根据当时的汽车行驶状况并考虑发动机特性确定，从而保证发动机运行于最佳工况。

本设计进行了电子节气门控制系统的电控单元开发、传感器信号处理电路及执行器功率驱动电路的硬件电路设计，并进行了PID控制试验。

二、系统组成电子节气门控制系统如图1所示，包括：节气门体、加速踏板位置传感器、DSP（Dig ital Signal Processor）开发板、信号处理电路、功率驱动电路及微机监控系统几个部分。

节气门体包括：直流电机、节气门开度传感器及机械装置，它们被封装为一体。

通过ECU 驱动直流电机，完成节气门开度调整；节气门开度信号通过节气门体内部的一对高精度节气门开度传感器获取当前开度下相应的电压反馈值，该反馈值与节气门打开角度成线性变化。

利用这两路反馈信号，构建闭环控制系统。

加速踏板带动一个位置传感器，将加速踏板位置信号转变为电压信号传到ECU，其作用相当于一个反映驾驶员操纵意图的传感器，提供节气门开度的参考信号。

汽车线控节气门系统的组成和工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!汽车线控节气门系统的组成和工作原理汽车线控节气门系统是现代汽车发动机中的重要组成部分，它负责控制发动机的进气量，直接影响着发动机的性能和燃油效率。

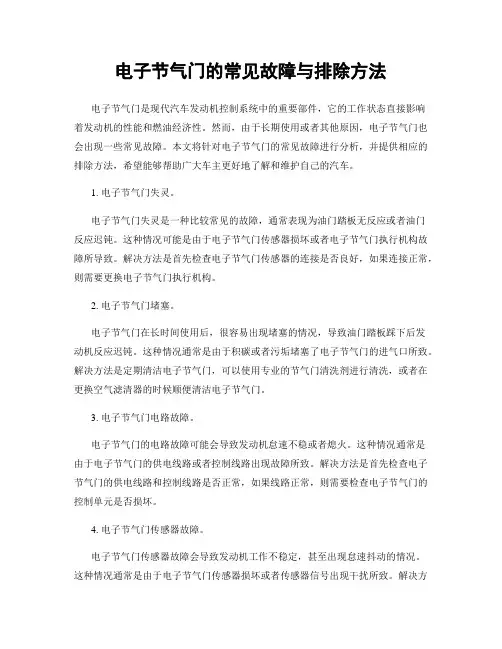

电子节气门的常见故障与排除方法电子节气门是现代汽车发动机控制系统中的重要部件，它的工作状态直接影响着发动机的性能和燃油经济性。

然而，由于长期使用或者其他原因，电子节气门也会出现一些常见故障。

本文将针对电子节气门的常见故障进行分析，并提供相应的排除方法，希望能够帮助广大车主更好地了解和维护自己的汽车。

1. 电子节气门失灵。

电子节气门失灵是一种比较常见的故障，通常表现为油门踏板无反应或者油门反应迟钝。

这种情况可能是由于电子节气门传感器损坏或者电子节气门执行机构故障所导致。

解决方法是首先检查电子节气门传感器的连接是否良好，如果连接正常，则需要更换电子节气门执行机构。

2. 电子节气门堵塞。

电子节气门在长时间使用后，很容易出现堵塞的情况，导致油门踏板踩下后发动机反应迟钝。

这种情况通常是由于积碳或者污垢堵塞了电子节气门的进气口所致。

解决方法是定期清洁电子节气门，可以使用专业的节气门清洗剂进行清洗，或者在更换空气滤清器的时候顺便清洁电子节气门。

3. 电子节气门电路故障。

电子节气门的电路故障可能会导致发动机怠速不稳或者熄火。

这种情况通常是由于电子节气门的供电线路或者控制线路出现故障所致。

解决方法是首先检查电子节气门的供电线路和控制线路是否正常，如果线路正常，则需要检查电子节气门的控制单元是否损坏。

4. 电子节气门传感器故障。

电子节气门传感器故障会导致发动机工作不稳定，甚至出现怠速抖动的情况。

这种情况通常是由于电子节气门传感器损坏或者传感器信号出现干扰所致。

解决方法是首先检查电子节气门传感器的连接是否良好，如果连接正常，则需要更换电子节气门传感器。

5. 电子节气门执行机构故障。

电子节气门执行机构故障会导致发动机加速不畅，甚至出现加速失灵的情况。

这种情况通常是由于电子节气门执行机构内部零部件损坏或者执行机构电路故障所致。

解决方法是需要更换电子节气门执行机构。

总之，电子节气门的故障会直接影响到汽车的性能和燃油经济性，因此及时发现并排除故障是非常重要的。

《汽车电子节气门滑模变结构控制及其硬件在环仿真实验》篇一一、引言汽车电子节气门是现代汽车动力控制系统中的关键组成部分，它能够实时调整发动机的进气量，进而影响发动机的功率输出。

滑模变结构控制作为一种先进的控制策略，被广泛应用于各类复杂系统的控制中。

本文将探讨汽车电子节气门滑模变结构控制的原理及其在硬件在环仿真实验中的应用。

二、汽车电子节气门滑模变结构控制原理滑模变结构控制是一种基于滑动模态的控制方法，它能够在系统参数变化或受到外部扰动时，通过调整控制策略，使系统保持在预定的滑动模态上，从而保证系统的稳定性和鲁棒性。

在汽车电子节气门系统中，滑模变结构控制能够根据发动机的实时工作状态和外部环境的变化，实时调整节气门的开度，以实现发动机的优化控制。

三、硬件在环仿真实验硬件在环仿真实验是一种将实际硬件与仿真模型相结合的测试方法。

在汽车电子节气门滑模变结构控制的硬件在环仿真实验中，我们构建了真实的节气门执行机构和发动机模型，并通过仿真软件模拟出各种工况下的发动机控制系统。

然后，我们将滑模变结构控制器与这些模型进行连接，通过实时数据交互，验证控制策略的有效性和鲁棒性。

四、实验过程与结果分析1. 实验准备：我们首先搭建了硬件在环仿真实验平台，包括真实的节气门执行机构、发动机模型以及仿真软件等。

然后，我们设计了滑模变结构控制器，并确定了相关的控制参数。

2. 实验过程：在仿真软件中，我们模拟了多种工况下的发动机控制系统，包括怠速、加速、减速等。

然后，我们将滑模变结构控制器与这些模型进行连接，通过实时数据交互，观察和控制系统的运行情况。

3. 结果分析：通过对比实验数据和仿真结果，我们发现滑模变结构控制在各种工况下都能够有效地调整节气门的开度，使发动机的输出功率与预期相符。

同时，该控制策略还具有较好的鲁棒性，能够在系统参数变化或受到外部扰动时，保持系统的稳定性和性能。

五、结论本文研究了汽车电子节气门滑模变结构控制的原理及其在硬件在环仿真实验中的应用。

电子节气门的常见故障与排除方法电子节气门是现代汽车发动机控制系统中的重要组成部分，它通过控制空气进入发动机的数量，影响着发动机的工作效率和性能。

然而，随着使用时间的增长，电子节气门也会出现各种故障，影响汽车的正常行驶。

下面我们将介绍一些电子节气门的常见故障及排除方法。

1. 电子节气门失灵。

电子节气门失灵是最常见的故障之一，它会导致汽车加速不顺畅，甚至无法加速。

这种故障通常是由于电子节气门传感器损坏或连接线路出现问题所致。

解决方法是首先检查传感器和连接线路是否正常，如有问题则及时更换或修复。

2. 电子节气门堵塞。

电子节气门在长时间使用后，容易积聚油污和杂质，导致堵塞。

堵塞的电子节气门会导致发动机怠速不稳、油耗增加等问题。

清洗电子节气门是解决这一问题的有效方法，可以使用专业的节气门清洗剂进行清洗，或者拆下电子节气门进行彻底清洗。

3. 电子节气门电机故障。

电子节气门电机是控制电子节气门开合的关键部件，如果电机出现故障，就会导致电子节气门无法正常工作。

这时需要检查电子节气门电机的供电电压和接地情况，如果正常则需要更换电子节气门电机。

4. 电子节气门位置传感器故障。

电子节气门位置传感器的故障会导致发动机怠速不稳、加速不畅等问题。

可以通过检查传感器的线路和连接情况，以及对传感器进行清洁和校准来解决这一问题。

5. 电子节气门系统故障灯亮。

当电子节气门系统出现故障时，车辆的故障指示灯会亮起。

这时需要使用诊断仪器对电子节气门系统进行故障码读取，根据故障码来确定具体故障原因，并进行相应的维修和排除。

总结。

电子节气门是汽车发动机控制系统中的重要部件，它的正常工作对汽车的性能和燃油经济性有着重要影响。

因此，及时发现并排除电子节气门的故障是非常重要的。

在排除电子节气门故障时，需要注意检查传感器、电机、连接线路等部件的工作情况，以及进行清洗和维护。

只有保持电子节气门的良好状态，才能确保汽车的正常行驶和性能表现。

电子节气门的常见故障与排除方法电子节气门是现代汽车发动机控制系统中的一个重要部件，它的主要功能是控制发动机进气量，以保证发动机正常运转。

然而，随着汽车使用时间的延长，电子节气门也可能会出现一些故障，影响发动机性能甚至导致发动机无法正常工作。

因此，了解电子节气门的常见故障及排除方法对于汽车维修和保养至关重要。

一、常见故障一，电子节气门失灵。

电子节气门失灵是一种比较常见的故障，通常表现为加速踏板踩下后发动机无反应，或者加速踏板踩下后发动机转速不稳定，甚至出现抖动。

这种情况一般是由于电子节气门传感器损坏或者控制单元故障所致。

解决方法：1. 检查电子节气门传感器和控制单元的连接是否良好，如有松动或者腐蚀应及时清洗和固定连接件。

2. 使用专用诊断仪器对电子节气门进行检测，查找故障代码并进行相应维修。

二、常见故障二，电子节气门积碳。

电子节气门积碳是另一种常见的故障现象，长时间使用后，发动机进气道内会积累一定量的碳，导致电子节气门无法正常开合，影响发动机的正常工作。

解决方法：1. 定期对发动机进行清洗和检查，保持发动机进气道的清洁。

2. 使用专业的发动机积碳清洗剂进行清洗，彻底清除发动机进气道内的积碳。

三、常见故障三，电子节气门电路故障。

电子节气门电路故障是造成发动机无法正常启动或者加速踏板无反应的原因之一，通常是由于电路连接不良或者线路短路所致。

解决方法：1. 仔细检查电子节气门电路连接是否良好，如有松动或者断裂应及时修复。

2. 使用万用表对电子节气门电路进行检测，查找故障点并进行修复。

四、常见故障四，电子节气门执行机构故障。

电子节气门执行机构故障会导致发动机无法正常启动或者加速踏板无反应，通常是由于执行机构内部零部件损坏或者腐蚀所致。

解决方法：1. 对电子节气门执行机构进行拆卸检查，如发现损坏或者腐蚀的零部件应及时更换。

2. 使用专业工具对电子节气门执行机构进行调校和维修。

总结：电子节气门是汽车发动机控制系统中的重要部件，它的正常工作对于发动机性能至关重要。

智能“电子节气门控制系统”的控制原理及优越性作者：任广文来源：《科教导刊》2012年第09期摘要本文主要分析了现代汽车的智能“电子节气门控制系统”的控制原理，智能“电子节气门控制系统”的汽车具有最佳动力性、燃油经济性，并具有牵引力控制（ASR）、巡航控制（CCS）、怠速控制(ISC)等等功能，提高了乘坐的舒适性和安全性，同时减轻了发动机的排放污染。

将来的发展趋势——“电子节气门控制系统”必然代替机械节气门控制系统。

关键词电子节气门控制原理优越性中图分类号：TP273 文献标识码：AControl Principle and the Advantages of Intelligent"Electronic Throttle Control System"REN Guangwen(Zhengde Polytechnic College, Nanjing, Jiangsu 211106)Abstract This paper analyzes the control principle of the modern car intelligent "electronic throttle control system," intelligent "electronic throttle control system" car with the best performance, fuel economy and traction control (ASR), cruise control (CCS) idle Speed Control (ISC) function, improved ride comfort and safety, while reducing engine emissions pollution. The future trend of development - the electronic throttle control system must replace the mechanical throttle control system.Key words electronic throttle; control principle; advantage节气门即人们常听说的发动机“油门”，早期的节气门是由驾驶员操作加速踏板通过拉线或拉杆来控制的。

汽车电子节气门位置最优预见控制发布时间：2021-05-25T05:56:41.391Z 来源：《中国科技人才》2021年第7期作者：刘奉坤[导读] 目前主流的汽车电子节气门是直流伺服电机。

驾驶员作为动力输入，其踏板力的大小将直接决定节气门开闭指令的大小。

济宁市技师学院山东省济宁市 272000摘要：汽车电子节气门（ETCS）是现代汽车发动机控制技术之一，是一种灵活的控制系统，在怠速控制、牵引力精确控制、车辆驱动力控制、定速巡航等方面都得到了应用。

电子节气门由驱动电机打开，由回位弹簧关闭，与粘性摩擦力混合等。

节气门在转动过程中，受弹簧回位力矩、阻尼力矩等不平衡力矩的影响，非线性时变很强，同时也存在一定的不确定性。

关键词：汽车电子节气门；位置；最优预测；控制；分析1汽车电子节气门的系统结构目前主流的汽车电子节气门是直流伺服电机。

驾驶员作为动力输入，其踏板力的大小将直接决定节气门开闭指令的大小。

油门踏板下方设有位移传感器。

位移传感器可以直接检测油门踏板的位置，并将位置信息传递给油门控制器。

油门控制器通过底层算法计算后，向驱动电机发出信号。

电机控制器接收到信号后，控制电机的转速和转数，驱动节流阀的传动机构。

传动机构将直接决定节气门开闭的大小，节气门开闭的大小作为节气门控制器的反馈值。

2电子节气门系统的工作原理加速踏板角度传感器将驾驶员需要加速或减速的信息传递给节气门电子控制单元，Ecu接收该信息，计算出最佳节气门位置，并向执行器发送控制信号。

根据接收到的信息，执行器计算出节气门开度的最佳位置。

然后，Ecu通过CAN总线与其他Ecu和Ecu进行通信，了解其他系统的工作状态。

在发动机运行过程中，各种传感器将信息传输到ECU，然后调整节气门的位置，以达到驾驶员所需的位置。

整个系统的控制过程是典型的位置反馈闭环控制，并具有监控功能。

2.1油门踏板角度传感器。

电子节气门取代了油门踏板和节气门之间的机械连接。

它主要是在油门踏板上安装一个角度传感器，当驾驶员踩下油门踏板时，它可以检测到油门踏板的角度，并将油门踏板角度信号转换成电信号传输给控制单元，也称为线控操作。
