数字摄影测量基本知识目录一．测绘基本概念Ⅰ.一些常用术语1.误差2.精度(精确度)3.测量平差4.三角测量5.摄影比例尺6.像片的内方位元素和外方位元素7.4D产品8.3SⅡ.坐标系统1.大地坐标系2.高斯平面直角坐标系3.其它坐标系：4.高程基准Ⅲ.空中三角测量1.立体观测2.内定向3.相对定向4.绝对定向5.区域平差6.联合平差7.加密成果二．数字摄影测量基本概念1.数字摄影测量的定义2.数字影像获取与重采样3.影像匹配的基本概念4.影像相关原理5.二维相关与一维相关6.金字塔影像7.特征匹配与整体匹配8.影像匹配的精度9.数字微分纠正原理三．数字摄影测量系统一．测绘基本概念Ⅰ.常用术语1.误差e r r o ra.系统误差s y s t e m a t i c e r r o r测量的误差在大小和符号上趋于一致,或按一定规律变化,或保持为常数.b.偶然误差r a n d o m e r r o r偶然误差也叫随机误差.其误差量值和符号的变化是没有规律的.c.粗差G r o s s e r r o r o r b l u n d e r粗差也称错误,一般大于5倍的中误差.2.精度(精确度)a c c u r a c y评定测量成果质量的数量指标.a.平均误差a v e r a g e e r r o rM a v=∑Δ/n;b.中误差R M S E(R o o t M e a n S q u a r e E r r o r)M=s q r t(∑ΔΔ/n);c.极限误差L i m i t e r r o r2Md.相对误差r e l a t i v e e r r o r中误差与观测值之比叫做相对中误差.航测中常用航高的几千分之一来表示高程精度,例如H/8000.e.标准偏差s t a n d a r d d e v i a t i o n与中误差类似,欧美国家常用的评定精度指标.3.测量平差S u r v e y a d j u s t m e n t对一组观测值的误差进行合理配赋,求出最可靠的计算值作为终值,并对结果的精度进行评定。

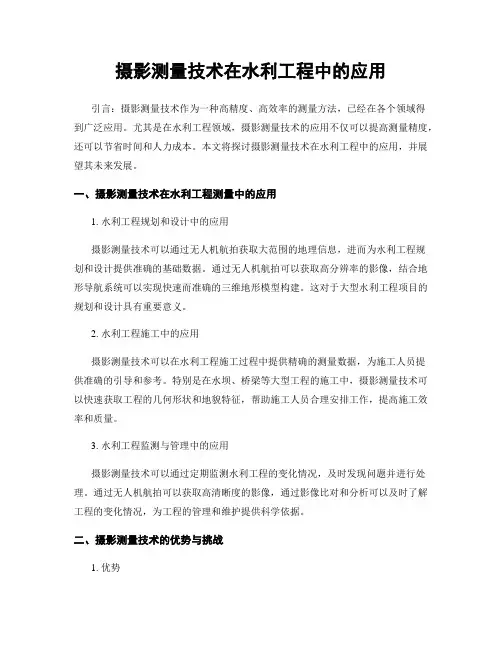

摄影测量技术在水利工程中的应用引言：摄影测量技术作为一种高精度、高效率的测量方法，已经在各个领域得到广泛应用。
尤其是在水利工程领域，摄影测量技术的应用不仅可以提高测量精度，还可以节省时间和人力成本。
本文将探讨摄影测量技术在水利工程中的应用，并展望其未来发展。
一、摄影测量技术在水利工程测量中的应用1. 水利工程规划和设计中的应用摄影测量技术可以通过无人机航拍获取大范围的地理信息，进而为水利工程规划和设计提供准确的基础数据。
通过无人机航拍可以获取高分辨率的影像，结合地形导航系统可以实现快速而准确的三维地形模型构建。
这对于大型水利工程项目的规划和设计具有重要意义。
2. 水利工程施工中的应用摄影测量技术可以在水利工程施工过程中提供精确的测量数据，为施工人员提供准确的引导和参考。
特别是在水坝、桥梁等大型工程的施工中，摄影测量技术可以快速获取工程的几何形状和地貌特征，帮助施工人员合理安排工作，提高施工效率和质量。
3. 水利工程监测与管理中的应用摄影测量技术可以通过定期监测水利工程的变化情况，及时发现问题并进行处理。
通过无人机航拍可以获取高清晰度的影像，通过影像比对和分析可以及时了解工程的变化情况，为工程的管理和维护提供科学依据。
二、摄影测量技术的优势与挑战1. 优势摄影测量技术相比传统的测量方法具有以下优势：（1）高精度：摄影测量技术可以实现亚米级别的测量精度，远远超过传统的测量方法。
（2）高效率：通过无人机航拍可以快速获取大范围的影像，大大提高了测量工作的效率。
（3）低成本：相比传统的测量方法，摄影测量技术可以节省人力和物力成本，降低了工程的测量成本。
2. 挑战摄影测量技术在水利工程中的应用也面临一些挑战：（1）设备依赖性：摄影测量技术需要依靠高精度的设备和先进的软件支持，对设备的依赖性较强。
（2）操作复杂性：摄影测量技术需要专业的技术人员进行操作和处理，对操作者的技术水平要求较高。
（3）环境限制：摄影测量技术在实际操作过程中可能会受到天气、地形等因素的限制，对环境要求较高。
数字摄影测量学 每一篇 摄影测量基础每一章 绪论主要内容：摄影测量学的定义，摄影测量学的分类，摄影测量要解决的基本问题，航空摄影测量的成图方法，摄影测量的成图作业工序，摄影测量的发展历程。
重点：摄影测量学的定义、分类，摄影测量要解决的基本问题，航空摄影测量测图方法，摄影测量的发展历程。
一、摄影测量学：是对研究的对象进行摄影，根据所获得的构像信息，从几何方面和物理方面加以分析研究，从而对所摄对象的本质提供各种资料的一门学科。
二、分类：(一)、按研究对象：⎪⎪⎪⎩⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧交向摄影测量等倾摄影测量等偏摄影测量正直摄影测量非地形摄影测量地形摄影测量 1、地形摄影测量：研究的对象是地区表面的形态，以物体与构像之间的几何关系为基础，最终根据摄影像片测绘出摄影区域的地形图。
2、非地形摄影测量一般是指近景摄影测量，顾名思义，研究的对象在体积和面积上较小，摄影机到摄影目标的距离较近，一般小于300m ，测量的精度相应地要求较高。
基本理论也是根据物体与构像之间的几何关系，但在处理技术上有着其特殊性。
测量成果乃是表示研究对象的一系列特征点的三维坐标值，即研究对象的数字模型可绘制所摄物体的立面图、平面图和显示立体形态的等值图。
(二)、按摄影站的位置：⎪⎪⎩⎪⎪⎨⎧水中摄影测量地面摄影测量航空摄影测量航天摄影测量1、航天摄影测量 ：利用航天器和人造卫星、高空飞机进行摄影。
2、航空摄影测量：指的是地形摄影测量，从航摄飞机上对地面进行摄影，目的在于测绘地形图。
3、地面摄影测量：包括地面立体摄影测量和近景摄影测量。
前者在测绘特殊地区的地形图时常采用，后者是对科学技术专题科目进行研究时采用。
4、水中摄影测量是将摄影机置于水中，对水下地表进行摄影以绘制水下地形图，这属于双介质摄影测量。
三、摄影测量要解决的基本问题：将中心投影的像片转换为正射投影的地形图。
四、航空摄影测量绘制地形图的方法：⎪⎩⎪⎨⎧全能法微分法分工法综合法)(1、综合法：是摄影测量和地面地形测量相结合的测图方法。
