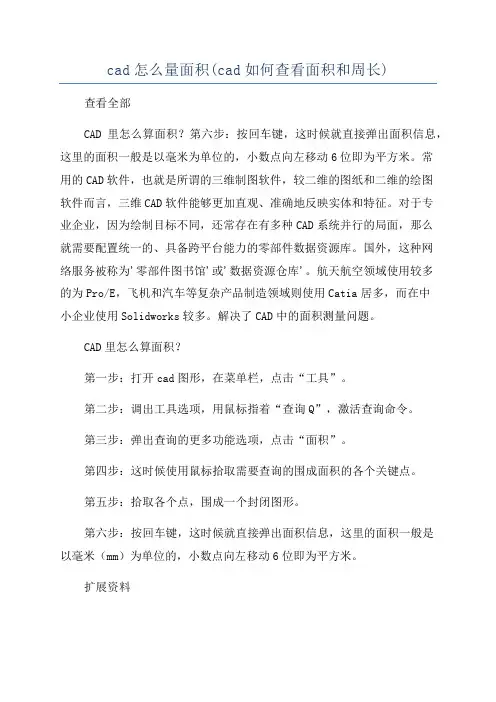

CAD实用技巧;快速的测量CAD面积及周长的方法

cad怎么量面积(cad如何查看面积和周长)查看全部CAD里怎么算面积？第六步：按回车键，这时候就直接弹出面积信息，这里的面积一般是以毫米为单位的，小数点向左移动6位即为平方米。

常用的CAD软件，也就是所谓的三维制图软件，较二维的图纸和二维的绘图软件而言，三维CAD软件能够更加直观、准确地反映实体和特征。

对于专业企业，因为绘制目标不同，还常存在有多种CAD系统并行的局面，那么就需要配置统一的、具备跨平台能力的零部件数据资源库。

国外，这种网络服务被称为'零部件图书馆'或'数据资源仓库'。

航天航空领域使用较多的为Pro/E，飞机和汽车等复杂产品制造领域则使用Catia居多，而在中小企业使用Solidworks较多。

解决了CAD中的面积测量问题。

CAD里怎么算面积？第一步：打开cad图形，在菜单栏，点击“工具”。

第二步：调出工具选项，用鼠标指着“查询Q”，激活查询命令。

第三步：弹出查询的更多功能选项，点击“面积”。

第四步：这时候使用鼠标拾取需要查询的围成面积的各个关键点。

第五步：拾取各个点，围成一个封闭图形。

第六步：按回车键，这时候就直接弹出面积信息，这里的面积一般是以毫米（mm）为单位的，小数点向左移动6位即为平方米。

扩展资料常用的CAD软件，也就是所谓的三维制图软件，较二维的图纸和二维的绘图软件(比如浩辰CAD)而言，三维CAD软件能够更加直观、准确地反映实体和特征。

对于专业企业，因为绘制目标不同，还常存在有多种CAD系统并行的局面，那么就需要配置统一的、具备跨平台能力的零部件数据资源库。

将标准件库和外购件库内的模型数据以中间格式(比如通用的有IGS、STEP等)导出到三维构型系统当中去，如主流的AutodeskInventor，SolidWorks,CATIA,中望3D,Pro/E,AutoCAD,UGNX,,SolidEdge,Onespace 等。

国外，这种网络服务被称为"零部件图书馆"或"数据资源仓库"。

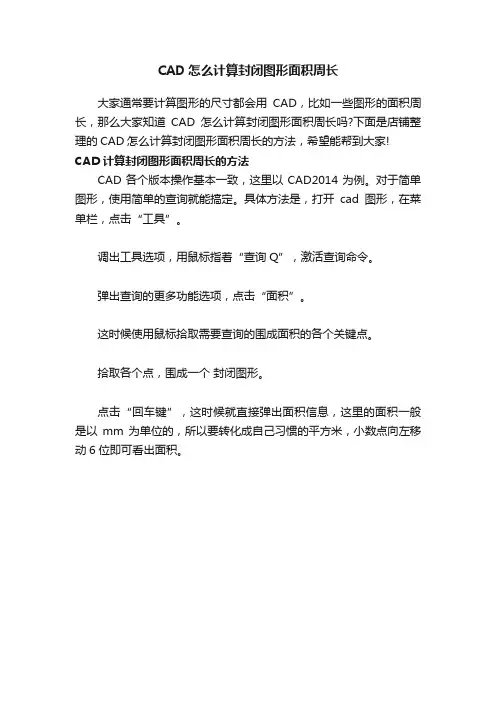

CAD怎么计算封闭图形面积周长
大家通常要计算图形的尺寸都会用CAD，比如一些图形的面积周长，那么大家知道CAD怎么计算封闭图形面积周长吗?下面是店铺整理的CAD怎么计算封闭图形面积周长的方法，希望能帮到大家! CAD计算封闭图形面积周长的方法
CAD各个版本操作基本一致，这里以CAD2014为例。

对于简单图形，使用简单的查询就能搞定。

具体方法是，打开cad图形，在菜单栏，点击“工具”。

调出工具选项，用鼠标指着“查询Q”，激活查询命令。

弹出查询的更多功能选项，点击“面积”。

这时候使用鼠标拾取需要查询的围成面积的各个关键点。

拾取各个点，围成一个封闭图形。

点击“回车键”，这时候就直接弹出面积信息，这里的面积一般是以mm为单位的，所以要转化成自己习惯的平方米，小数点向左移动6位即可看出面积。

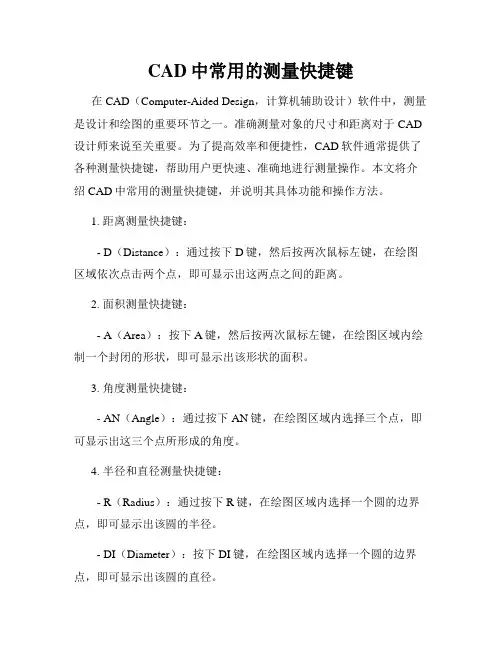

CAD中常用的测量快捷键在CAD（Computer-Aided Design，计算机辅助设计）软件中，测量是设计和绘图的重要环节之一。

准确测量对象的尺寸和距离对于CAD 设计师来说至关重要。

为了提高效率和便捷性，CAD软件通常提供了各种测量快捷键，帮助用户更快速、准确地进行测量操作。

本文将介绍CAD中常用的测量快捷键，并说明其具体功能和操作方法。

1. 距离测量快捷键：- D（Distance）：通过按下D键，然后按两次鼠标左键，在绘图区域依次点击两个点，即可显示出这两点之间的距离。

2. 面积测量快捷键：- A（Area）：按下A键，然后按两次鼠标左键，在绘图区域内绘制一个封闭的形状，即可显示出该形状的面积。

3. 角度测量快捷键：- AN（Angle）：通过按下AN键，在绘图区域内选择三个点，即可显示出这三个点所形成的角度。

4. 半径和直径测量快捷键：- R（Radius）：通过按下R键，在绘图区域内选择一个圆的边界点，即可显示出该圆的半径。

- DI（Diameter）：按下DI键，在绘图区域内选择一个圆的边界点，即可显示出该圆的直径。

5. 体积测量快捷键：- MASSPROP（Mass Properties）：按下MASSPROP键，然后选择一个或多个立体对象，即可显示出所选对象的总体积、质心、表面积等相关信息。

6. 线长测量快捷键：- LENGTHEN（Lengthen）：按下LENGTHEN键，然后选择一条线段，并输入所需的线段长度，即可对线段进行加长或缩短操作。

7. 圆弧测量快捷键：- ARC（Arc Distance）：按下ARC键，然后选择一个圆弧上的起点、端点和另一点，即可显示出该圆弧的弧长。

除了以上列举的几个常用测量快捷键外，不同的CAD软件可能还提供了其他测量相关的快捷键，可以根据具体使用的CAD软件版本来进行了解和操作。

总结：CAD中的测量功能是设计和绘图过程中必不可少的环节，使用快捷键可以极大地提高测量的效率和准确性。

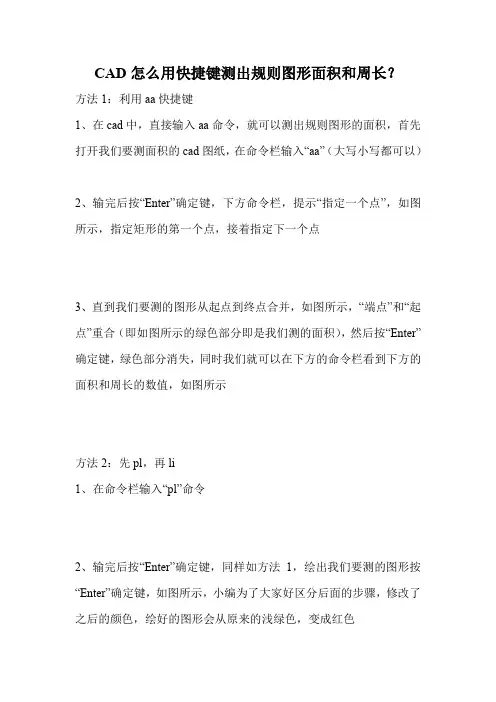

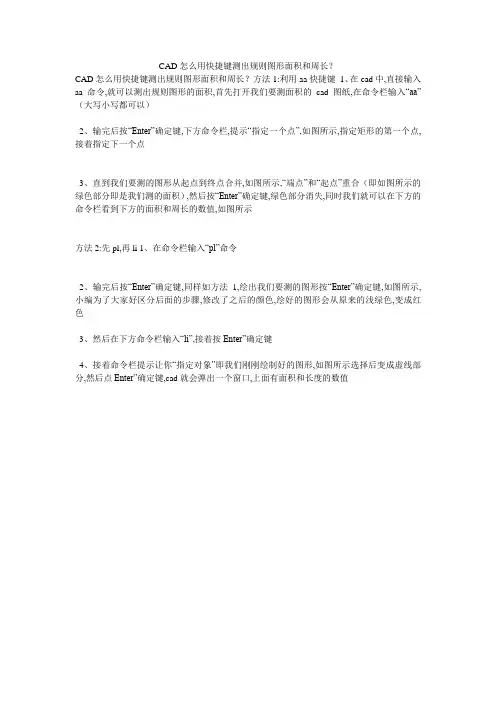

CAD怎么用快捷键测出规则图形面积和周长？
方法1：利用aa快捷键
1、在cad中，直接输入aa命令，就可以测出规则图形的面积，首先打开我们要测面积的cad图纸，在命令栏输入“aa”（大写小写都可以）
2、输完后按“Enter”确定键，下方命令栏，提示“指定一个点”，如图所示，指定矩形的第一个点，接着指定下一个点
3、直到我们要测的图形从起点到终点合并，如图所示，“端点”和“起点”重合（即如图所示的绿色部分即是我们测的面积），然后按“Enter”确定键，绿色部分消失，同时我们就可以在下方的命令栏看到下方的面积和周长的数值，如图所示
方法2：先pl，再li
1、在命令栏输入“pl”命令
2、输完后按“Enter”确定键，同样如方法1，绘出我们要测的图形按“Enter”确定键，如图所示，小编为了大家好区分后面的步骤，修改了之后的颜色，绘好的图形会从原来的浅绿色，变成红色
3、然后在下方命令栏输入“li”，接着按Enter”确定键
4、接着命令栏提示让你“指定对象”即我们刚刚绘制好的图形，如图所示选择后变成虚线部分，然后点Enter”确定键，cad就会弹出一个窗口，上面有面积和长度的数值。

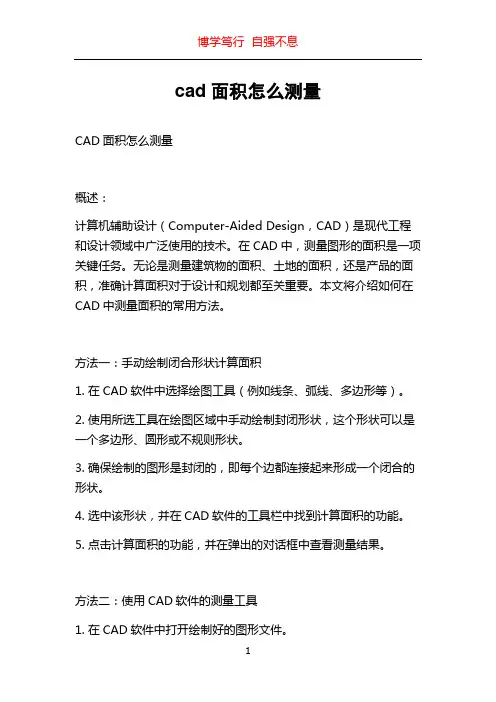

cad面积怎么测量CAD面积怎么测量概述：计算机辅助设计（Computer-Aided Design，CAD）是现代工程和设计领域中广泛使用的技术。

在CAD中，测量图形的面积是一项关键任务。

无论是测量建筑物的面积、土地的面积，还是产品的面积，准确计算面积对于设计和规划都至关重要。

本文将介绍如何在CAD中测量面积的常用方法。

方法一：手动绘制闭合形状计算面积1. 在CAD软件中选择绘图工具（例如线条、弧线、多边形等）。

2. 使用所选工具在绘图区域中手动绘制封闭形状，这个形状可以是一个多边形、圆形或不规则形状。

3. 确保绘制的图形是封闭的，即每个边都连接起来形成一个闭合的形状。

4. 选中该形状，并在CAD软件的工具栏中找到计算面积的功能。

5. 点击计算面积的功能，并在弹出的对话框中查看测量结果。

方法二：使用CAD软件的测量工具1. 在CAD软件中打开绘制好的图形文件。

2. 在工具栏中找到测量工具（通常是一个直尺或一个测量标尺）。

3. 选择测量工具，并将其拖动到图形中的一个起始点。

4. 沿着图形的边缘拖动测量工具，直到覆盖完整的形状。

5. 观察测量工具的数值显示，以获取图形的面积测量结果。

方法三：使用CAD软件的面积测量命令1. 在CAD软件的工具栏中找到面积测量命令（通常是一个放大镜加上一个面积符号）。

2. 选中该命令，并在绘图区域中选择一个封闭的形状。

3. CAD软件将自动计算并显示该形状的面积。

方法四：使用CAD软件的批量测量功能1. 在CAD软件中打开绘制好的图形文件。

2. 在工具栏中找到批量测量功能（通常是一个放大镜加上一个尺子）。

3. 选择批量测量功能，并定义测量的区域。

4. CAD软件将根据定义的区域自动计算出所有形状的面积，并在侧边栏或测量结果窗口中显示出来。

注意事项：1. 在进行CAD面积测量时，确保所选图形是封闭的，以确保测量结果的准确性。

2. 在使用CAD软件的测量工具和命令时，可以利用软件提供的吸附和捕捉功能，以对齐边缘或角点来精确测量。

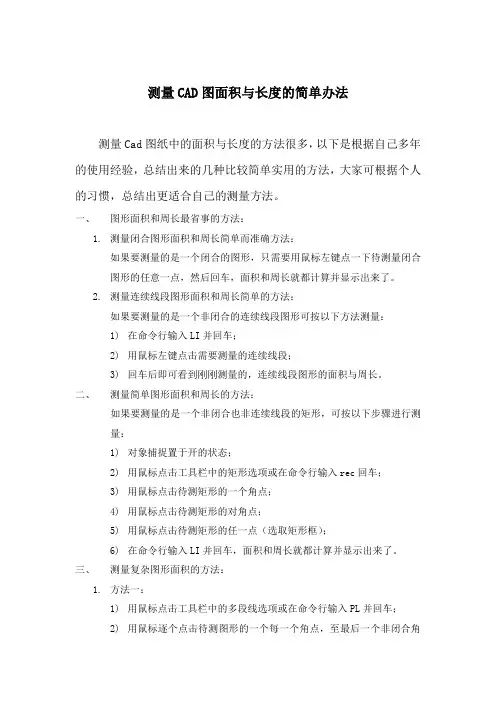

测量CAD图面积与长度的简单办法测量Cad图纸中的面积与长度的方法很多，以下是根据自己多年的使用经验，总结出来的几种比较简单实用的方法，大家可根据个人的习惯，总结出更适合自己的测量方法。

一、图形面积和周长最省事的方法：1.测量闭合图形面积和周长简单而准确方法：如果要测量的是一个闭合的图形，只需要用鼠标左键点一下待测量闭合图形的任意一点，然后回车，面积和周长就都计算并显示出来了。

2.测量连续线段图形面积和周长简单的方法：如果要测量的是一个非闭合的连续线段图形可按以下方法测量：1)在命令行输入LI并回车；2)用鼠标左键点击需要测量的连续线段；3)回车后即可看到刚刚测量的，连续线段图形的面积与周长。

二、测量简单图形面积和周长的方法：如果要测量的是一个非闭合也非连续线段的矩形，可按以下步骤进行测量：1)对象捕捉置于开的状态；2)用鼠标点击工具栏中的矩形选项或在命令行输入rec回车；3)用鼠标点击待测矩形的一个角点；4)用鼠标点击待测矩形的对角点；5)用鼠标点击待测矩形的任一点（选取矩形框）；6)在命令行输入LI并回车，面积和周长就都计算并显示出来了。

三、测量复杂图形面积的方法：1.方法一：1)用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个非闭合角点；3)在命令行输入C并回车，令图形闭合；4)用鼠标点击待测图形的任一点（选取该图形）；5)在命令行输入LI并回车，面积和周长就都计算并显示出来了。

2.方法二：1)用鼠标点击工具栏中的区域图标选项或在命令行输入AREA并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；3)直接回车后即可计算并显示出已测图形的面积和周长。

3.方法三：1)用鼠标点击标题栏中的工具选项；2)在下拉菜单中选中查询---面积；3)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；4)直接回车后即可计算并显示出已测图形的面积和周长。

测量CAD图面积与长度的简单办法测量Cad图纸中的面积与长度的方法很多，以下是根据自己多年的使用经验，总结出来的几种比较简单实用的方法，大家可根据个人的习惯，总结出更适合自己的测量方法。

一、图形面积和周长最省事的方法：1.测量闭合图形面积和周长简单而准确方法：如果要测量的是一个闭合的图形，只需要用鼠标左键点一下待测量闭合图形的任意一点，然后回车，面积和周长就都计算并显示出来了。

2.测量连续线段图形面积和周长简单的方法：如果要测量的是一个非闭合的连续线段图形可按以下方法测量：1)在命令行输入LI并回车；2)用鼠标左键点击需要测量的连续线段；3)回车后即可看到刚刚测量的，连续线段图形的面积与周长。

二、测量简单图形面积和周长的方法：如果要测量的是一个非闭合也非连续线段的矩形，可按以下步骤进行测量：1)对象捕捉置于开的状态；2)用鼠标点击工具栏中的矩形选项或在命令行输入rec回车；3)用鼠标点击待测矩形的一个角点；4)用鼠标点击待测矩形的对角点；5)用鼠标点击待测矩形的任一点（选取矩形框）；6)在命令行输入LI并回车，面积和周长就都计算并显示出来了。

三、测量复杂图形面积的方法：1.方法一：1)用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个非闭合角点；3)在命令行输入C并回车，令图形闭合；4)用鼠标点击待测图形的任一点（选取该图形）；5)在命令行输入LI并回车，面积和周长就都计算并显示出来了。

2.方法二：1)用鼠标点击工具栏中的区域图标选项或在命令行输入AREA并回车；2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；3)直接回车后即可计算并显示出已测图形的面积和周长。

3.方法三：1)用鼠标点击标题栏中的工具选项；2)在下拉菜单中选中查询---面积；3)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；4)直接回车后即可计算并显示出已测图形的面积和周长。

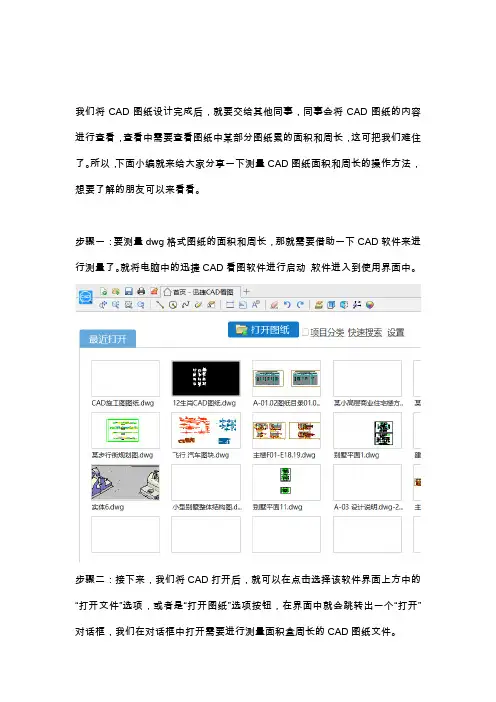

我们将CAD图纸设计完成后，就要交给其他同事，同事会将CAD图纸的内容进行查看，查看中需要查看图纸中某部分图纸累的面积和周长，这可把我们难住了。

所以，下面小编就来给大家分享一下测量CAD图纸面积和周长的操作方法，想要了解的朋友可以来看看。

步骤一：要测量dwg格式图纸的面积和周长，那就需要借助一下CAD软件来进行测量了。

就将电脑中的迅捷CAD看图软件进行启动，软件进入到使用界面中。

步骤二：接下来，我们将CAD打开后，就可以在点击选择该软件界面上方中的“打开文件”选项，或者是“打开图纸”选项按钮，在界面中就会跳转出一个“打开”对话框，我们在对话框中打开需要进行测量面积盒周长的CAD图纸文件。

步骤三：将需要测量面积和周长的CAD图纸文件进行打开后，点击上方选项栏中的“测量面积”选项。

步骤四：点击“测量面积”选项后，使用鼠标依次点击点框选出需要测量图纸面积和周长的图纸内容，之后就可以在界面中显示出该部分图纸的面积和周长了。

好了，以上就是给大家分享的怎么测量CAD图纸的面积和周长的具体演示步骤，不会的伙伴们根据以上方法就可以了，掌握好以上方法，在工作中就可以轻松完成图纸测量面积和周长的工作啦，大家都学会了吗？希望能够帮助到大家。

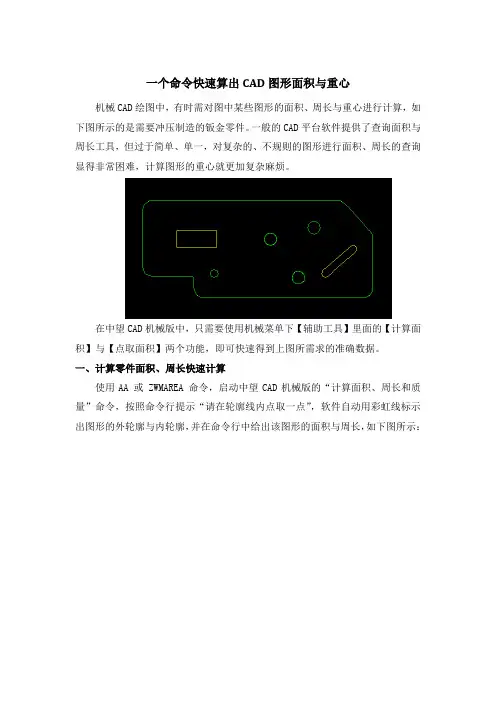

一个命令快速算出CAD图形面积与重心机械CAD绘图中，有时需对图中某些图形的面积、周长与重心进行计算，如下图所示的是需要冲压制造的钣金零件。

一般的CAD平台软件提供了查询面积与周长工具，但过于简单、单一，对复杂的、不规则的图形进行面积、周长的查询显得非常困难，计算图形的重心就更加复杂麻烦。

在中望CAD机械版中，只需要使用机械菜单下【辅助工具】里面的【计算面积】与【点取面积】两个功能，即可快速得到上图所需求的准确数据。

一、计算零件面积、周长快速计算使用AA 或 ZWMAREA 命令，启动中望CAD机械版的“计算面积、周长和质量”命令，按照命令行提示“请在轮廓线内点取一点”，软件自动用彩虹线标示出图形的外轮廓与内轮廓，并在命令行中给出该图形的面积与周长，如下图所示：图/中望CAD机械版快速计算图形面积根据命令行的提示，按一下“回车”键，完成对当前图形的面积计算，显示出“计算面积、周长和质量”对话框。

在这里输入该零件的密度与厚度，即可直接计算出来零件的质量。

图/中望CAD机械版自动计算功能若选择零件区域比较复杂，则可通过对话框中【加上】或【减去】按钮控制所选区域，面积、周长、质量即时显示在对话框中。

通过【标总长】功能（快捷键命令是：“BZC”）可快速标出直线、圆弧、多段线、样条曲线、云线等对象的总长度。

执行该命令后，框选该零件所有轮廓，就可标出该零件所有轮廓的总长。

如下图所示：图/中望CAD机械版快速计算图形轮廓总长二、一个命令快速标出重点位置使用传统的公式计算法求出不规则零件的重心位置非常麻烦，耗时很多。

中望CAD机械版只需一个命令就可快速标出不规则零件的重心：使用AT或ZWMPTPICKAREA命令，启动“点取面积”命令，根据命令行提示，拾取封闭轮廓内一点，即可快速算出该轮廓的面积与重心坐标，并且用一个点在图纸标出重心位置，如下图所示：图/中望CAD机械版智能标出重点位置。

CAD怎样计算面积和周长
在工作中我们可能会经常用到CAD进行计算面积或周长。

比如像建筑行业里，我们需要知道这个建筑的面积有多大。

再如机械行业里，我们需要激光割一个材料，这时要计算它的周长。

不管计算面积，还是周长也好。

这对于估算成本或是材料方面的用量都对于我们的工作具有重要的指导意义。

那么该怎样利用CAD计算面积和周长呢？下面通过一个简单的例子来说明cad如何计算面积与周长。

方法一
1.打开CAD软件后，输入直线的快捷键命令L在绘图区里任意画一个图形。

如图所示：
2.单击左工具条上的面域按钮，或输入快捷键命令REG。

根据下面的提示选择对象，框选刚才所画的图形。

此时这个图处于被选中状态，按右键确认，面域创建完成。

3. 单击菜单栏上的工具按钮，选择查询里的面域/质量特性。

此时在最下方的提示栏出现选择对象的提示，选择或框选这个图形，并按右键确认。

在弹出的文本对话框中可以看到这个图形的相关信息，如面积，周长等。

方法二：
单击菜单栏上的工具按钮，选择查询里的面积。

根据下方的提示栏，按逆时针顺序依次单击图形的各个端点。

最后按右键确认后，图形的上面和下方的提示栏便会出现面积和周长的计算结果。

最后假如你的CAD有装燕秀工具的话，还可以用燕秀工具箱里面的线工具找到计算线条的总长度这个命令，来计算周长。

这个命令框选图形后，它会自动计算这个图的周长。

需要注意的是线条如果是整体的要先分解才能用。

从下图可以看到不同的计算方法，结果是一样的。
