CAD圆锥齿轮绘制.ppt

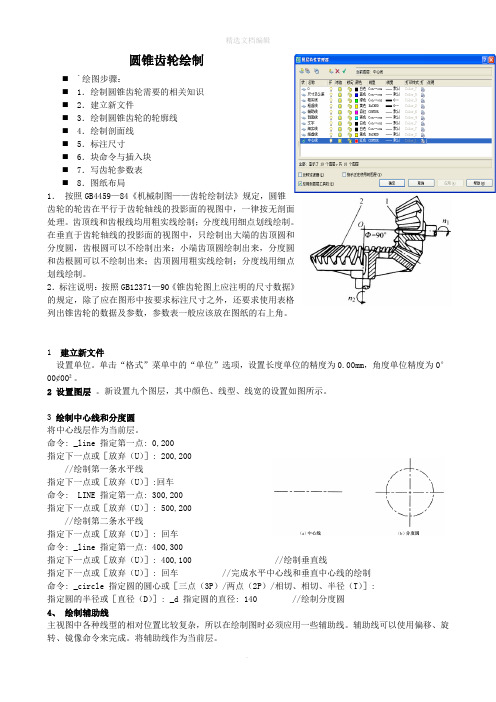

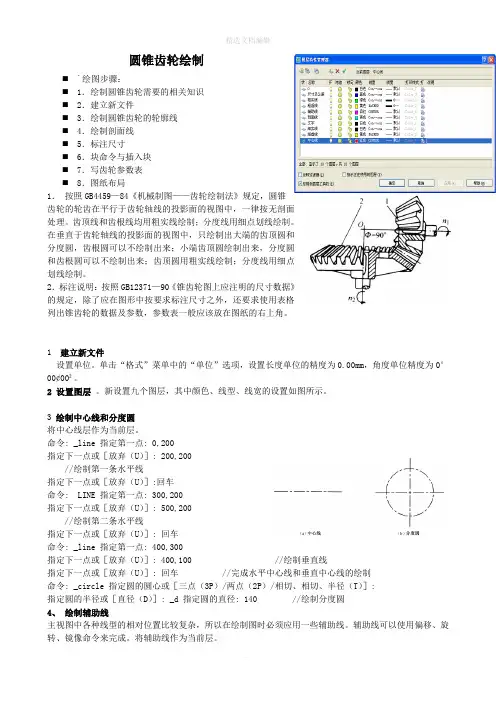

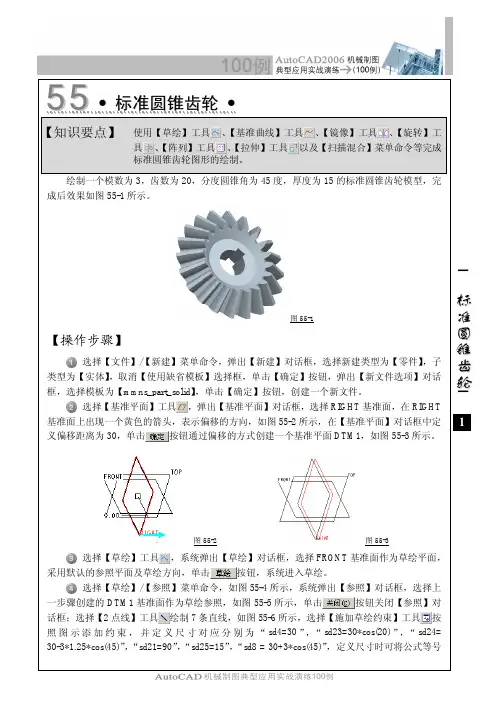

圆锥齿轮绘制⏹` 绘图步骤：⏹1．绘制圆锥齿轮需要的相关知识⏹2．建立新文件⏹3．绘制圆锥齿轮的轮廓线⏹4．绘制剖面线⏹5．标注尺寸⏹6．块命令与插入块⏹7．写齿轮参数表⏹8．图纸布局1．按照GB4459—84《机械制图——齿轮绘制法》规定，圆锥齿轮的轮齿在平行于齿轮轴线的投影面的视图中，一律按无剖面处理。

齿顶线和齿根线均用粗实线绘制；分度线用细点划线绘制。

在垂直于齿轮轴线的投影面的视图中，只绘制出大端的齿顶圆和分度圆，齿根圆可以不绘制出来；小端齿顶圆绘制出来，分度圆和齿根圆可以不绘制出来；齿顶圆用粗实线绘制；分度线用细点划线绘制。

2．标注说明：按照GB12371—90《锥齿轮图上应注明的尺寸数据》的规定，除了应在图形中按要求标注尺寸之外，还要求使用表格列出锥齿轮的数据及参数，参数表一般应该放在图纸的右上角。

1 建立新文件设置单位。

单击“格式”菜单中的“单位”选项，设置长度单位的精度为0.00mm，角度单位精度为0°00¢00²。

2 设置图层。

新设置九个图层，其中颜色、线型、线宽的设置如图所示。

3 绘制中心线和分度圆将中心线层作为当前层。

命令: _line 指定第一点: 0,200指定下一点或［放弃（U）］: 200,200//绘制第一条水平线指定下一点或［放弃（U）］:回车命令: LINE 指定第一点: 300,200指定下一点或［放弃（U）］: 500,200//绘制第二条水平线指定下一点或［放弃（U）］: 回车命令: _line 指定第一点: 400,300指定下一点或［放弃（U）］: 400,100 //绘制垂直线指定下一点或［放弃（U）］: 回车//完成水平中心线和垂直中心线的绘制命令: _circle 指定圆的圆心或［三点（3P）/两点（2P）/相切、相切、半径（T）］:指定圆的半径或［直径（D）］: _d 指定圆的直径: 140 //绘制分度圆4、绘制辅助线主视图中各种线型的相对位置比较复杂，所以在绘制图时必须应用一些辅助线。

湖南工业大学科技学院课程设计资料课程名称： 机 械 设 计设计题目： 二级锥形圆柱齿轮减速器专 业： 机 械 设 计 班级： 1101 学生姓名: 李炎奎 学 号: 1112110110 指导教师: 邱 显 焱材 料 目 录序号 名称 数量 1 课程设计任务书 1 2 课程设计报告书 1 3 课程设计其它资料 1 4 CAD 图纸 5课程设计说明书课程名称：机械设计设计题目：二级锥形圆柱齿轮减速器专业：机械设计班级： 1101 学生姓名: 李炎奎学号: 1112110110指导教师:邱显焱湖南工业大学科技学院教务部制年月日目录第1章选择电动机和计算运动参数 (7)1.1 电动机的选择 (7)1.2 计算传动比： (8)1.3 计算各轴的转速： (8)1.4 计算各轴的输入功率： (8)1.5 各轴的输入转矩 (9)第2章齿轮设计 (9)2.1 高速锥齿轮传动的设计 (9)2.2 低速级斜齿轮传动的设计 (16)第3章设计轴的尺寸并校核。

(23)3.1 轴材料选择和最小直径估算 (23)3.2 轴的结构设计 (24)3.3 轴的校核 (28)3.3.1 高速轴 (28)3.3.2 中间轴 (31)3.3.3 低速轴 (33)第4章滚动轴承的选择及计算 (37)4.1.1 输入轴滚动轴承计算 (37)4.1.2 中间轴滚动轴承计算 (38)4.1.3 输出轴滚动轴承计算 (40)第5章键联接的选择及校核计算 (42)5.1 输入轴键计算 (42)5.2 中间轴键计算 (42)5.3 输出轴键计算 (42)第6章联轴器的选择及校核 (43)6.1 在轴的计算中已选定联轴器型号。

(43)6.2 联轴器的校核 (43)第7章润滑与密封 (43)第8章设计主要尺寸及数据 (44)第9章设计小结 (45)第10章参考文献： (45)机械设计课程设计任务书设计题目：带式运输机圆锥—圆柱齿轮减速器设计内容：（1）设计说明书（一份）（2）减速器装配图（1张）（3）减速器零件图（不低于3张系统简图：滚筒输送带联轴器减速器电动机联轴器原始数据：运输带拉力 F=2900N，滚筒转速60r/min，滚筒直径 D=340mm,使用年限10年工作条件：连续单向运转，载荷较平稳，两班制。

课程设计目录第1章选择电动机和计算运动参数 (4)1.1 电动机的选择 (4)1.2 计算传动比： (5)1.3 计算各轴的转速： (5)1.4 计算各轴的输入功率： (6)1.5 各轴的输入转矩 (6)第2章齿轮设计 (6)2.1 高速锥齿轮传动的设计 (6)2.2 低速级斜齿轮传动的设计 (13)第3章设计轴的尺寸并校核。

(20)3.1 轴材料选择和最小直径估算 (20)3.2 轴的结构设计 (21)3.3 轴的校核 (26)3.3.1 高速轴 (26)3.3.2 中间轴 (28)3.3.3 低速轴 (30)第4章滚动轴承的选择及计算 (34)4.1.1 输入轴滚动轴承计算 (34)4.1.2 中间轴滚动轴承计算 (36)4.1.3 输出轴滚动轴承计算 (37)第5章键联接的选择及校核计算 (39)5.1 输入轴键计算 (39)5.2 中间轴键计算 (39)5.3 输出轴键计算 (39)第6章联轴器的选择及校核 (40)6.1 在轴的计算中已选定联轴器型号。

(40)6.2 联轴器的校核 (40)第7章润滑与密封 (40)第8章设计主要尺寸及数据 (41)第9章设计小结 (42)第10章参考文献： (43)机械设计课程设计任务书1.Y系列三相异步电动机的数据见173页，尺寸见174页。

2.箱体的细节尺寸选取，根据表4.1，把表中各参数一一确定即可。

（根据表4.1，课本上页码26页）。

3.滚动轴承采用深沟球轴承，型号大家根据计算轴的转速及额定负荷确定即可，规定轴承装配图画法也见对应页。

（根据表12.1，课本上页码144页）。

4.轴承在轴承座孔中的位置见图4.11，课本上页码29页。

滚动轴承具体尺寸画法见144页。

5.联轴器的型号尺寸见153页。

6.二级齿轮减速器画草图第一步见图4.13，课本上页码29页。

（具体步骤见28页）。

7.轴的结构设计见课本上页码31页。

8.轴的校核计算只需要进行中间轴的校核计算即可，其余的两轴不需要校核。

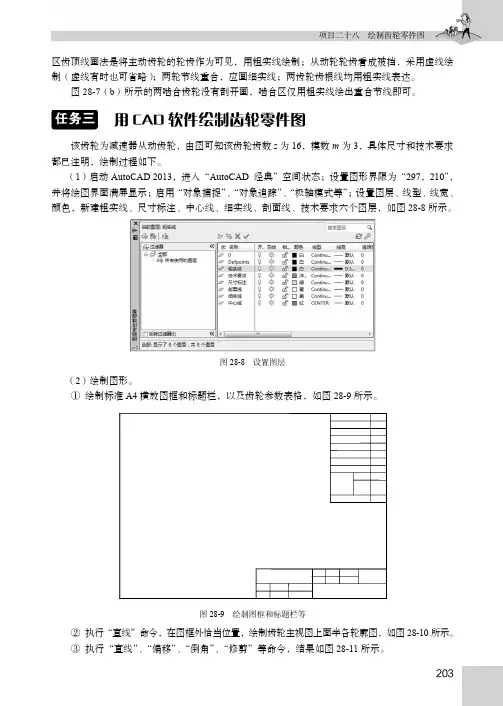

项目二十八 绘制齿轮零件图203区齿顶线画法是将主动齿轮的轮齿作为可见，用粗实线绘制；从动轮轮齿看成被挡，采用虚线绘制（虚线有时也可省略）；两轮节线重合，应画细实线；两齿轮齿根线均用粗实线表达。

图28-7（b ）所示的两啮合齿轮没有剖开画，啮合区仅用粗实线绘出重合节线即可。

用CAD 软件绘制齿轮零件图该齿轮为减速器从动齿轮，由图可知该齿轮齿数z 为16，模数m 为3，具体尺寸和技术要求都已注明，绘制过程如下。

（1）启动AutoCAD 2013，进入“AutoCAD 经典”空间状态；设置图形界限为“297，210”，并将绘图界面满屏显示；启用“对象捕捉”、“对象追踪”、“极轴模式等”；设置图层、线型、线宽、颜色，新建粗实线、尺寸标注、中心线、细实线、剖面线、技术要求六个图层，如图28-8所示。

图28-8 设置图层（2）绘制图形。

① 绘制标准A4横放图框和标题栏，以及齿轮参数表格，如图28-9所示。

图28-9 绘制图框和标题栏等② 执行“直线”命令，在图框外恰当位置，绘制齿轮主视图上面半各轮廓图，如图28-10所示。

③ 执行“直线”、“偏移”、“倒角”、“修剪”等命令，结果如图28-11所示。

机械识图与CAD 实用技术204图28-10 绘制半个轮廓 图28-11 完成倒角④ 执行“镜像”命令，完成齿轮主视图全轮廓图；执行“图案填充”命令，完成剖面线绘制，结果如图28-12所示。

⑤ 执行“圆”、“偏移”、“修剪”、“删除”等命令，绘制局部视图，如图28-13所示。

图28-12 完成主视图 图28-13 绘制局部视图⑥ 执行“移动”命令，将主视图和局部视图调入A4图框中（比例采用1:1），并调整图形至合适位置，以保证尺寸标注和技术要求的填写，如图28-14所示。

图28-14 将视图调入图框内。
