下载文档原格式
中国GB/T 700: 45国际标准ISO: C45E4原苏联гOCT: 45美国|ASTM: 1045美国|UNS: G10450日本JIS: S45C德国DIN: 1C45英国BS: 1C45法国NF: 1C45牌号: 45优质碳素结构钢牌号和化学成分序号: 12统一数字代号: U20452牌号: 45化学成分质量分数%|C: 0.42～0.50 化学成分质量分数%|Si: 0.17～0.37 化学成分质量分数%|Mn: 0.50～0.80 化学成分质量分数%|Cr≤: 0.25化学成分质量分数%|Ni≤: 0.30化学成分质量分数%|Cu≤: 0.25牌号: 45试样毛坯尺寸/mm: 25推荐热处理/℃|正火: 850推荐热处理/℃|淬火: 840推荐热处理/℃|回火: 600力学性能|σb/MPa≥: 600力学性能|σs/MPa≥: 355力学性能|δ5(%)≥: 16力学性能|ψ(%)≥: 40力学性能|AKU/J≥: 39钢材交货状态硬度HBS10/3000，≤|未热处理钢: 229钢材交货状态硬度HBS10/3000，≤|退火钢: 197主要特征: 最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。
小型件宜采用调质处理，大型件宜采用正火处理应用举例: 主要用于制造强度高的运动件，如透平机叶轮、压缩机活塞。
轴、齿轮、齿条、蜗杆等。
焊接件注意焊前预热，焊后消除应力退火（中碳钢）焊接性较差：一般情况下，有形成裂纹的倾向，焊前应预热，，焊后消除应力热处理。
用E5016焊条，在焊接时结气候没太大要求，只要不是过于潮湿、寒冷、在对45号钢焊接前应先对被焊件加热至400度左右即发出桔红色光后再开始焊接，焊接后如果焊口位置允许，在焊口没彻底褪红前用锺调敲击焊口，可以防止焊口开裂。
如果直流焊机反接效果好，就是下极接被焊物。
序号: 13统一数字代号: U20502牌号: 50化学成分质量分数%|C: 0.47～0.55化学成分质量分数%|Si: 0.17～0.37化学成分质量分数%|Mn: 0.50～0.80化学成分质量分数%|Cr≤: 0.25化学成分质量分数%|Ni≤: 0.30化学成分质量分数%|Cu≤: 0.25牌号: 50试样毛坯尺寸/mm: 25推荐热处理/℃|正火: 830推荐热处理/℃|淬火: 830推荐热处理/℃|回火: 600力学性能|σb/MPa≥: 630力学性能|σs/MPa≥: 375力学性能|δ5(%)≥: 14力学性能|ψ(%)≥: 40力学性能|AKU/J≥: 31钢材交货状态硬度HBS10/3000，≤|未热处理钢: 241钢材交货状态硬度HBS10/3000，≤|退火钢: 207中国GB/T 700: 50国际标准ISO: G50E4原苏联гOCT: 50美国|ASTM: 1050美国|UNS: G10500日本JIS: S50C德国DIN: 1C50英国BS: 1C50法国NF: 1C50牌号: 50主要特征: 高强度中碳结构钢，冷变形能力低，可切削性中等。
优质碳素结构钢的牌号和性能1.45#钢：牌号：45#钢是一种常用的优质碳素结构钢。
其主要化学成分为碳（C）含量为0.42-0.50%，硅（Si）含量为0.17-0.37%，锰（Mn）含量为0.50-0.80%，磷（P）和硫（S）的含量都小于等于0.035%。
性能：45#钢具有良好的韧性和可加工性，能够满足一些基本工程用材料的要求。
它广泛用于机械结构零件的制造，如轴承、齿轮、螺栓等。
2.20#钢：牌号：20#钢是一种通用的优质碳素结构钢。
其主要化学成分为碳（C）含量为0.17-0.24%，硅（Si）含量为0.17-0.37%，锰（Mn）含量为0.35-0.65%，磷（P）和硫（S）的含量都小于等于0.035%。
性能：20#钢具有较高的强度和硬度，同时具有一定的韧性和可塑性。
它常用于制造机械零件，如轴、轮、螺母等。
3.40Cr钢：牌号：40Cr钢是一种合金优质碳素结构钢。
除了碳（C）之外，它还含有一定比例的铬（Cr），其含量为0.80-1.10%。
其他化学成分包括硅（Si）含量为0.17-0.37%，锰（Mn）含量为0.50-0.80%，磷（P）和硫（S）的含量都小于等于0.035%。
性能：40Cr钢具有较高的强度、硬度和耐磨性，同时具有一定的韧性和可塑性。
它广泛用于制造高强度紧固件、机械零件等。
4.30MnB5钢：牌号：30MnB5钢是一种低碳、合金优质碳素结构钢。
其主要化学成分包括碳（C）含量小于等于0.33%，锰（Mn）含量为1.15-1.45%，硼（B）含量为0.0008-0.0030%。
性能：30MnB5钢具有优异的冲击韧性和可加工性能，适用于制造高强度零件，如汽车安全部件、弹簧等。
需要注意的是，钢材的性能还受到热处理工艺的影响。
通过不同的热处理工艺，可以进一步改善钢材的性能，如提高强度、硬度和耐特殊环境腐蚀等。
因此，在具体应用中，需要根据具体的要求选择合适的热处理工艺。
优质碳素结构钢各牌号的主要用途碳素结构钢是一种具有高强度和较高耐用性的合金钢。
它们主要由铁和碳以及少量其他元素组成，如锰、硅和钼等。
高碳结构钢通常含有0.60%到1.0%的碳，中碳结构钢含有0.30%到0.60%的碳，低碳结构钢则含有0.05%到0.30%的碳。
这些不同的碳含量对于结构钢的机械性能和用途起着重要作用。
以下是几种常见的优质碳素结构钢牌号以及它们的主要用途：1.C45：C45是一种高碳结构钢，含有大约0.45%的碳。
它具有良好的强度和韧性，适用于制造机械零件、轴承、传动齿轮等。
C45还适用于制造冲压和模具等需要高硬度和耐磨性的零件。
2.1045：与C45类似，1045也是一种高碳结构钢，含有大约0.45%的碳。
它具有较高的强度和可加工性，并且可以通过热处理获得较高的硬度。
因此，1045适用于制造高强度和耐磨性要求较高的零件，如齿轮、轴等。
3.1020：1020是一种中碳结构钢，含有大约0.20%的碳。
它具有较高的可加工性和可焊性，适用于制造机械零件、轴承、销子等。
由于1020在硬度和强度方面相对较低，它通常被用于需要较高韧性的应用，如冲压件、弹簧等。
4.1018：1018是一种低碳结构钢，含有大约0.18%的碳。
它具有较高的可加工性和可焊性，并且在冷加工时具有良好的塑性。
因此，1018适用于制造螺栓、链条、销子、轴承和螺纹杆等。
5.8620：8620是一种低合金结构钢，含有大约0.20%的碳。
它含有一些其他合金元素，如镍、铬和钼等，以增加其强度和硬度。
8620适用于制造需要高强度和耐磨性的齿轮、轴承、曲轴等。
总而言之，优质碳素结构钢的主要用途包括制造机械零件、轴承、传动齿轮、冲压和模具、螺栓、链条等。
不同的牌号和化学成分可以为不同的应用提供合适的机械性能和耐用性。
优质碳素结构钢牌号和性能碳素结构钢是一类重要的结构钢，其含碳量在0.05%~0.95%之间。
通过调节碳含量和控制其他合金元素的添加，可以获得各种性能优异的碳素结构钢。
下面将介绍几种常见的优质碳素结构钢牌号及其性能。
1.45钢45钢是最常见的碳素结构钢之一，其碳含量为0.42%~0.50%。
它具有良好的可焊性、可加工性和耐磨性。
45钢在正火状态下具有较高的强度和硬度，适用于制造传动齿轮、轴承等工件。
2.20钢20钢是一种低碳钢，其碳含量为0.17%~0.24%。
它具有良好的可塑性和可焊性，易于加工成型。
20钢适用于制造薄壁结构、管道、汽车零部件等。
3.40钢40钢是一种中碳钢，其碳含量为0.37%~0.44%。
它具有较高的强度、硬度和耐磨性。
40钢适用于制造机床床身、轴承、各种刀具等。
4.35钢35钢是一种中碳钢，其碳含量为0.32%~0.39%。
它具有良好的可加工性和可焊性。
35钢适用于制造温度要求较高的零件、弹簧、齿轮等。
5.50钢50钢是一种中碳钢，其碳含量为0.47%~0.55%。
它具有较高的强度和硬度，优异的耐磨性能。
50钢适用于制造重载齿轮、减振器、摩擦片等。
以上只是几种常见的碳素结构钢牌号，还有很多其他牌号的碳素结构钢，每种钢材都有其特定的强度、硬度、韧性和耐磨性等性能。
根据不同的工程应用需求，可以选择适合的碳素结构钢进行使用。
总的来说，碳素结构钢是一类重要的结构材料，其良好的可加工性、可焊性和耐磨性使其在工程领域有着广泛的应用。
了解各种碳素结构钢的牌号及其性能特点，可以帮助工程师和制造商选择合适的材料，从而提高制品的性能和质量。

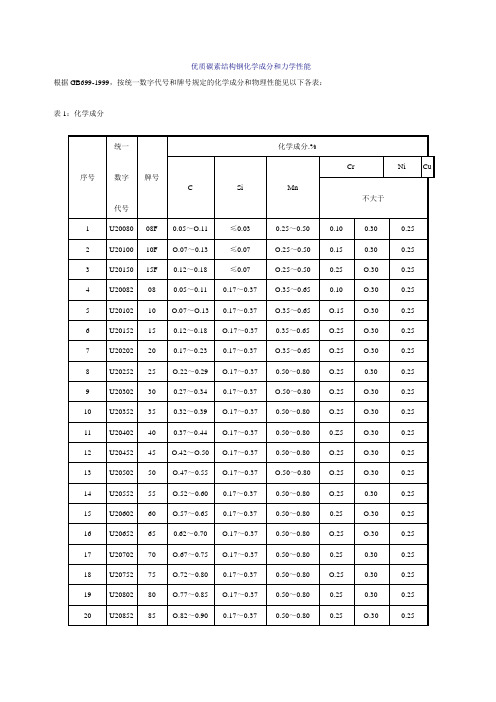

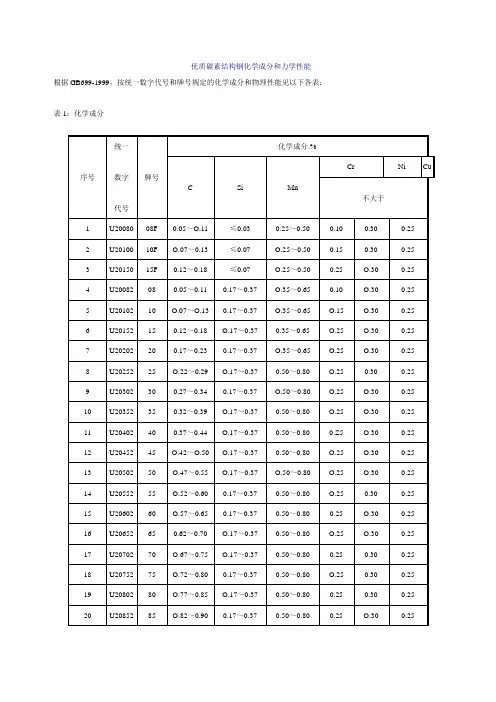

优质碳素结构钢化学成分和力学性能根据GB699-1999，按统一数字代号和牌号规定的化学成分和物理性能见以下各表：表1：化学成分序号统一数字代号牌号化学成分.%C Si MnCr Ni Cu不大于1U2008008F0.05～O.11≤0.030.25～0.500.100.300.25 2U2010010F O.07～0.13≤0.07O.25～0.500.150.300.25 3U2015015F0.12～0.18≤0.07O.25～0.500.25O.300.25 4U20082080.05～0.110.17～0.37O.35～0.650.10O.300.25 5U2010210O.07～O.130.17～0.37O.35～0.65O.15O.300.25 6U20152150.12～0.18O.17～0.370.35～0.65O.25O.300.25 7U20202200.17～0.230.17～0.37O.35～0.65O.25O.300.25 8U2025225O.22～0.29O.17～0.370.50～0.80O.250.300.25 9U20302300.27～0.340.17～0.37O.50～0.80O.25O.300.25 10U20352350.32～0.39O.17～0.370.50～0.80O.25O.300.25 11U20402400.37～0.44O.17～0.370.50～0.800.Z5O.300.25 12U2045245O.42～O.50O.17～0.370.50～0.80O.25O.300.25 13U2050250O.47～0.55O.17～0.37O.50～0.80O.25O.300.25 14U2055255O.52～0.600.17～0.370.50～0.80O.250.300.25 15U2060260O.57～0.650.17～0.370.50～0.800.25O.300.25 16U20652650.62～0.70O.17～0.370.50～0.80O.25O.300.25 17U2070270O.67～0.75O.17～0.370.50～0.800.250.300.25 18U2075275O.72～0.800.17～0.370.50～0.80O.250.300.25 19U2080280O.77～0.85O.17～0.370.50～0.800.250.300.25 20U2085285O.82～0.900.17～0.370.50～0.800.25O.300.2521U2115215Mn O.12～0.180.17～0.37O.70～1.000.25O.300.2522U2120220Mn0.17～0.230.17～0.370.70～I.000.25O.300.2523U2125225Mn0.22～0.290.17～0.37O.70～1.00O.25O.300.2524U2130230Mn O.27～0.340.17～0.37O.70～1.00O.25O.300.2525U2135235M13O.32～0.390.17～0.37O.70～1.00O.250.300.2526U2140240M13O.37～0.440.17～0.370.70～1.000.25O.300.2527U2145245Mn O.42～0.50O.17～0.37O.70～1.000.25O.300.2528U2150250Mn0.48～0.560.17～0.37O.70～1.00O.25O.300.2529U2160260Mn0.57～O，650.17～0,37O.70～1.00O.25O.300.2530U2165265M13O.62～0.700.17～0.37O.90～1.20O.25O.300.2531U2170270M130.67～0.750.17～0.37O.90～1.20O.25O.300.25注：表1所列牌号为优质钢。
国内钢材生产专家： SAE1010优质碳素结构钢简介
SAE1010是一种低碳钢材料，有延伸率高、表面光滑等特点，主要用于消除应力平面拉矫机。
材料SAE1010，标准ASTM A510M-82 属于低碳钢，具有延伸率高、表面光滑、达到镜面效果、厚薄度标准、板形平直、耐生锈等特点，适用于各种五金冲压拉伸、性能良好。
如灯饰、风扇、抽烟机、VCD机外壳、摩托车油箱、电饭锅等。
SAE1010美标优质碳素结构钢
SAE1010化学成分:
SAE1010含
C :0.10,P:0.008,S:0.004,Cr:0.0200,Si :0.04,Mn:0.31,Ni:0.0100,Cu,0.004
0.
国内钢材生产专家： SAE1010特性用途：
具有延伸率高、表面光滑达到镜面效果、厚薄度标准、板形平直、耐生锈等特点，适用于各种五金冲压、拉伸性能良好。
如LED支架、转定子、灯饰、风扇、摩托车油箱、钢管、家用电器及外壳等各类五金产品。
采用SAE1008,生产设施配套热轧板表面处理酸洗线、光亮罩式退火机
热轧SAE1010卷板
国内钢材生产专家：
冷轧SAE1010钢带。
碳素结构钢化学成分和力学性能根据GB 70O 一881 牌号和化学成分1.1 钢的牌号和化学成分(熔炼分析)应符合表1规定。
表1化学成分，%SiSP牌号.等级C Mn不大于脱氧方法Q1950.06～O.120.25～O.50O.300.0500.045F 、b 、Z A 0.050Q215B O.09～0.150.25～O.550.300.045O.045F 、b 、Z A O.14～O.22O.30～O.65l’0.050B O.12～0.200.30～O.701’O.045O.045F 、b 、Z C ≤0.】80.0400.040Z Q235D ≤0.170.35～O.800.300.0350.035TZ A 0.050Q255B O.】8～0.280.40～0.70O.300.0450.045F 、b 、Z Q2750.28～O.380.50～0.80O.350.050O.045b 、Z注：1)Q235A 、B 级沸腾钢锰含量上限为0.60％。
1.1.1 沸腾钢硅含量不大于0.07％；半镇静钢硅含量不大于0.17％；镇静钢硅含量下限值为0.12%1.1.2 D 级钢应含有足够的形成细晶粒结构的元素，例如钢中酸溶铝含量不小于0.015％或全铝含量不小于0.020％。
1.1.3 钢中残余元素铬、镍、铜含量应各不大于0.30％，氧气转炉钢的氮含量应不大于0.008％。
如供方能保证，均可不做分析。
经需方同意.A 级钢的铜含量。
可不大于0.35％。
此时.供方应做铜含量的分析.并在质量证明书中注明其含量。
1.1.4 钢中砷的残余含量应不大于0.080％。
用含砷矿冶炼生铁所冶炼的钢。
砷含量由供需双方协议规定。
如原料中没有含砷.对钢中的砷含量可以不做分析。
1.1.5在保证钢材力学性能符合本标准规定情况下，各牌号A 级钢的碳、碓锰含量和各牌号其他等级钢碳、锰含量下限可以不作为交货条件，但其含量(熔炼分析)应在质量证明书中注明。
优质碳素结构钢的牌号和化学成分分解
1.45钢（GB/T699-1999）：碳含量为0.42-0.50%，硅含量为0.17-
0.37%，锰含量为0.50-0.80%，磷含量≤0.035%，硫含量≤0.035%。
2.20钢（GB/T699-1999）：碳含量为0.17-0.24%，硅含量为0.17-
0.37%，锰含量为0.35-0.65%，磷含量≤0.035%，硫含量≤0.035%。
3.35钢（GB/T699-1999）：碳含量为0.32-0.40%，硅含量为0.17-
0.37%，锰含量为0.50-0.80%，磷含量≤0.035%，硫含量≤0.035%。
4.40钢（GB/T699-1999）：碳含量为0.37-0.44%，硅含量为0.17-
0.37%，锰含量为0.50-0.80%，磷含量≤0.035%，硫含量≤0.035%。
这些钢材的化学成分可以通过合金元素对碳素钢进行调节来改变其性能。
通常，添加合适的合金元素可以提高碳钢的硬度、强度和耐磨性。
除了上述常见的优质碳素结构钢，还有一些特殊用途的钢材牌号，如12CrMoV、25SiMn2MoV等。
这些钢材的化学成分通常包含更多的合金元素，以提供特定的性能要求，如高温强度、耐蚀性等。
总之，优质碳素结构钢的牌号和化学成分与其性能和应用密切相关。
了解和掌握不同牌号钢材的化学成分有助于选择适合特定工程需求的材料，并确保其性能和质量的稳定。
中国GB/T 700: 45国际标准ISO: C45E4原苏联гOCT: 45美国|ASTM: 1045美国|UNS: G10450日本JIS: S45C德国DIN: 1C45英国BS: 1C45法国NF: 1C45牌号: 45优质碳素结构钢牌号和化学成分序号: 12统一数字代号: U20452牌号: 45化学成分质量分数%|C: 0.42～0.50 化学成分质量分数%|Si: 0.17～0.37 化学成分质量分数%|Mn: 0.50～0.80 化学成分质量分数%|Cr≤: 0.25化学成分质量分数%|Ni≤: 0.30化学成分质量分数%|Cu≤: 0.25牌号: 45试样毛坯尺寸/mm: 25推荐热处理/℃|正火: 850推荐热处理/℃|淬火: 840推荐热处理/℃|回火: 600力学性能|σb/MPa≥: 600力学性能|σs/MPa≥: 355力学性能|δ5(%)≥: 16力学性能|ψ(%)≥: 40力学性能|AKU/J≥: 39钢材交货状态硬度HBS10/3000，≤|未热处理钢: 229钢材交货状态硬度HBS10/3000，≤|退火钢: 197主要特征: 最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。
小型件宜采用调质处理，大型件宜采用正火处理应用举例: 主要用于制造强度高的运动件，如透平机叶轮、压缩机活塞。
轴、齿轮、齿条、蜗杆等。
焊接件注意焊前预热，焊后消除应力退火（中碳钢）焊接性较差：一般情况下，有形成裂纹的倾向，焊前应预热，，焊后消除应力热处理。
用E5016焊条，在焊接时结气候没太大要求，只要不是过于潮湿、寒冷、在对45号钢焊接前应先对被焊件加热至400度左右即发出桔红色光后再开始焊接，焊接后如果焊口位置允许，在焊口没彻底褪红前用锺调敲击焊口，可以防止焊口开裂。
如果直流焊机反接效果好，就是下极接被焊物。
序号: 13统一数字代号: U20502牌号: 50化学成分质量分数%|C: 0.47～0.55化学成分质量分数%|Si: 0.17～0.37化学成分质量分数%|Mn: 0.50～0.80化学成分质量分数%|Cr≤: 0.25化学成分质量分数%|Ni≤: 0.30化学成分质量分数%|Cu≤: 0.25牌号: 50试样毛坯尺寸/mm: 25推荐热处理/℃|正火: 830推荐热处理/℃|淬火: 830推荐热处理/℃|回火: 600力学性能|σb/MPa≥: 630力学性能|σs/MPa≥: 375力学性能|δ5(%)≥: 14力学性能|ψ(%)≥: 40力学性能|AKU/J≥: 31钢材交货状态硬度HBS10/3000，≤|未热处理钢: 241钢材交货状态硬度HBS10/3000，≤|退火钢: 207中国GB/T 700: 50国际标准ISO: G50E4原苏联гOCT: 50美国|ASTM: 1050美国|UNS: G10500日本JIS: S50C德国DIN: 1C50英国BS: 1C50法国NF: 1C50牌号: 50主要特征: 高强度中碳结构钢，冷变形能力低，可切削性中等。
优质碳素结构钢（GB/T699-1999）标准
钢中除含有碳（C）元素和为脱氧而含有一定量硅（Si）（一般不超过0.40%）、锰（Mn）（一般不超过0.80%，较高可到1.20%）合金元素外，不含其他合金元素（残余元素除外）。
此类钢必须同时保证化学成分和力学性能。
其硫（S）、磷（P）杂质元素含量一般控制在0.035%以下。
若控制在 0.030%以下者叫高级优质钢，其牌号后面应加“A”，例如20A；若P控制在0.025%以下、S控制在0.020%以下时，称特级优质钢，其牌号后面应加“E”以示区别。
对于由原料带入钢中的其他残余合金元素，如铬（Cr）、镍（Ni）、铜（Cu）等的含量一般控制在Cr≤0.25%、Ni≤0.30%、Cu≤0.25%。
有的牌号锰（Mn）含量达到1.40%，称为锰钢。
此类钢是依*调整含碳（C）量来改善钢的力学性能，因此，根据含碳量的高低，此类钢又可分为：低碳钢--含碳量一般小于0.25%，如10、20钢等；中碳钢--含碳量一般在0.25～0.60%之间，如35、45钢等；高碳钢--含碳量一般大于0.60%。
此类钢一般不用于制造钢管。
实际上，他们之间的含碳量并没有明显的界限。
此类钢产量较大，用途较广，一般多轧（锻）制成圆、方、扁等型材、板材和无缝钢管。
主要用于制造一般结构及机械结构零、部件以及建筑结构件和输送流体用管道。
根据使用要求，有时需热处理（正火或调质）后使用。
优质碳素结构管的材质是碳素结构钢（GB/T699-1999）的标准
材质。
优质碳素结构管的主要材质：Q195，Q215A、B，Q235A、B、C、D，Q255A、B，Q275。
优质碳素结构钢性能成分汇总
优质碳素结构钢是含碳小于0.8%的碳素钢，这种钢中所含的硫、磷及非金属夹杂物比碳素结构钢少，机械性能较为优良。
注：1．表中所列牌号为优质钢。
如果是高级优质钢，在牌号后面加“A”(统一数字代号最后一位数字改为“3”)；如果是特级优质钢，在牌号后面加“E’’(统一数字代号最后一-位数字改为“6”)；对于沸腾钢，牌号后面为“F”(统一数字代号最后一位数字为“0”)；对于半镇静钢，牌号后面为“b”(统一数字代号最后一位数字为“1”)。
2．使用废钢冶炼的钢允许含铜量不大于0．30％。
3．热压力加工用钢的铜含量应不大于0．20％。
4．铅浴淬火(派登脱)钢丝用的35．85钢的锰含量为0．30％～0．60％；铬含量不大于0．10％，镍含量不大于O．15％，铜含量不大于0．20％；硫、磷含量应符合钢丝标准要求。
5．08钢用铝脱氧冶炼镇静钢，锰含量下限为0．25％，硅含量不大于0．03％，铝含量为0．02％一0．07％。
此时钢的牌号为08A1。
6．冷冲压用沸腾钢含硅量不大于0．03％。
7．氧气转炉冶炼的钢其含氮量应不大于0．008％。
供方能保证合格时，可不做分析。
8．经供需双方协议，08～25钢可供应硅含量不大于0．17％的半镇静钢，其牌号为08b～25b。
9．上述各成分含量皆指质量分数。
钢中除含有碳（C）元素和为脱氧而含有一定量硅（Si）（一般不超过0.40%）、锰（Mn）（一般不超过0.80%，较高可到1.20%）合金元素外，不含其他合金元素（残余元素除外）。
此类钢必须同时保证化学成分和力学性能。
其硫（S）、磷（P）杂质元素含量一般控制在0.035%以下。
若控制在0.030%以下者叫高级优质钢，其牌号后面应加“A”，例如20A；若P控制在0.025%以下、S控制在0.020%以下时，称特级优质钢，其牌号后面应加“E”以示区别。
对于由原料带进钢中的其他残余合金元素，如铬（Cr）、镍（Ni）、铜（Cu）等的含量一般控制在Cr≤0.25%、Ni≤0.30%、Cu≤0.25%。
有的牌号锰（Mn）含量达到1.40%，称为锰钢。
此类钢是依靠调整含碳（C）量来改善钢的力学性能，因此，根据含碳量的高低，此类钢又可分为：
低碳钢--含碳量一般小于0.25%，如10、20钢等；
中碳钢--含碳量一般在0.25～0.60%之间，如35、45钢等；
高碳钢--含碳量一般大于0.60%。
此类钢一般不用于制造钢管。
实际上，他们之间的含碳量并没有明显的界限。
此类钢产量较大，用途较广，一般多轧（锻）制成圆、方、扁等型材、板材和无缝钢管。
主要用于制造一般结构及机械结构零、部件以及建筑结构件和输送流体用管道。
根据使用要求，有时需热处理（正火或调质）后使用。
分类
优质碳素结构钢按含碳量不同可分为三类：低碳钢（C≤0.25%）、中碳钢（C为0.25-0.6%）和高碳钢（C>
优质碳素结构钢
优质碳素结构钢
0.6%）。
优质碳素结构钢按含锰量不同分为正常含锰量（含锰0.25%-0.8%）和较高含锰量（含锰
0.70%-1.20%）两组，后者具有较好的力学性能和加工性能。
注：1．对于直径或厚度小于25mm的钢材，热处理是在与成品截面尺寸相同的试样毛坯上进行。
2．表中所列正火推荐保温时间不少于30min，空冷；淬火推荐保温时间不少于30min，70、80和85钢油冷，其余钢水冷；回火推荐保温时间不少于1h。
用途
优质碳素结构钢的硫磷含量低于0.035%，主要用来制造较为重要的机件。
在工程中一般用于生产预应力砼用钢丝、钢绞线、锚具，以及高强度螺栓、重要结构的钢铸件等。
依据GB/T 699-1999，优质碳素结构钢的牌号用两位数字表示，即是钢中平均含碳量的万分位数。
例如，20号钢表示平均含碳量为0.20%的优质碳素钢。
对于沸腾钢则在尾部加上F，如10F、15F等。
08、10、15、20、25等牌号属于低碳钢，其塑性好，易于拉拔、冲压、挤压、锻造和焊接。
优质碳素结构钢中08、10、15、20、25等牌号属于低碳钢，其塑性好，易于拉拔、冲压、挤压、锻造和焊接。
其中20钢用途最广，常用来制造螺钉、螺母、垫圈、小轴以及冲压件、焊接件，有时也用于制造渗碳件。
30、35、40、45、50、55等牌号属于中碳钢，因钢中珠光体含量增多，其强度和硬度较前提高，淬火后的硬度可显著增加。
其中，以45钢最为典型，它不仅强度、硬度较高，且兼有较好的塑性和韧性，即综合性能优良。
45钢在机械结构中用途最广，常用来制造轴、丝杠、齿轮、连杆、套筒、键、重要螺钉和螺母等。
60、65、70、75等牌号属于高碳钢。
它们经过淬火、回火后不仅强度、硬度提高，且弹性优良，常用来制造小弹簧、发条、钢丝绳、轧辊等。
