电气配管施工方案
一、施工计划
1、施工依据：
（1）根据深化设计提供的施工图纸。
（2）《民用建筑电气施施工规范》JGJ/T16-92。
（3）《建筑电气通用图集》92DQ-13。
（4）国家电气装置安装工程施工及验收规范：GB50254-96、GB50255-96 、GB50256-96 、 GB50257-96、 GB50258-96 、GB50259-96。
（5）根据建筑专业提供的土建条件。
２、工程概况：
本工程建筑面积约8万㎡，钢筋混凝土框剪结构，地下二层，地上十七层。
机电安装部分主要包括电气、给排水和通风空调、消防、弱电系统等
3、施工范围：
本工程电气范围内强电及弱电的砌体墙体开墙槽暗配钢管
４、施工准备：
（1）机具准备
根据现场施工进度情况调整机具设备供应计划，及时组织所需弯管机、套丝机、砂轮切割机、万用表、摇表、红外线水平仪、水平尺、卷尺、靠尺等各种机具、工具、仪器仪表进场。
并检查其性能及状态，是否完好、运行是否正常等。
（2）物资准备
根据设计施工图的要求以及现场工程进度情况编制物资供应计划，及时组织所需材料进场，并业主（或监理）的见证下做好进场材料、设备的抽样检验、试验工作，检验结果报告经审查合格后，方可投入工程使用。
主要材料物资有：华捷镀锌电线管管材以及其的配套管件，联塑塑料管及其配件，（3）技术准备
1）组织技术、质量、安全等人员熟悉图纸、规范、质量标准，以及质量通病防治措施等。
2）组织技术、测量人员进行现场测量放线，进行各楼层、房间的标高引测及技术复核工作等；
3）根据设计图纸的要求，试验人员提前做好各种材料检验工作，并经业主（或监理）审查后使用。
（4）劳动力准备
根据实际需要组织不同工种、不同级别的施工作业人员进场，并与当地劳动管理部门，流动人口管理部门及时联系，办理有关手续；同时做好工人的进场教育工作和各工种的技术交底工作。
（5）组织准备
1）管理原则：
○1针对电气安装工程编制行之有效的施工方案，并在施工前认真向操作班组进行技术交底。
○2坚持四步曲，即先定样板，后做样板，再进行操作示范，最后组织大面积施工。
○3在整个施工过程中，重视质量、道道把关，要指定专人把好采购关、收料关、操作关和检查验收关。
5、质量监督体系：
在施工过程中，班组选派有经验的工人巡回指导，监督检查，施工完成后先进行质量自检，然后由专业检验人员及监理工程师检查和验收，把质量问题隐患解决在本工序之内。
二、施工主要方法

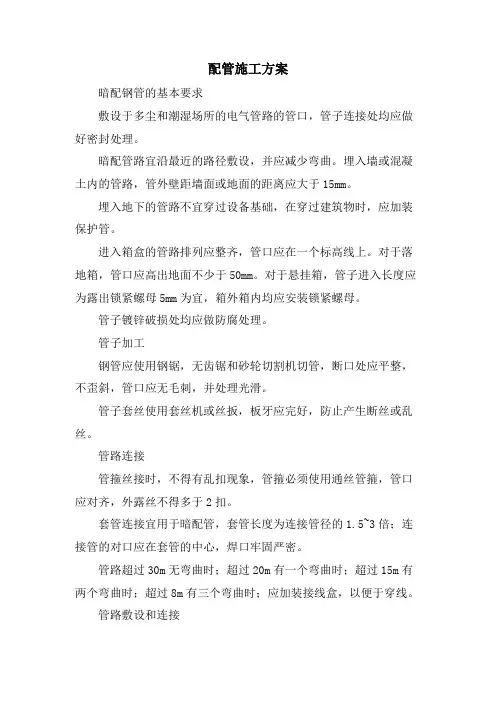

1、主体预埋电气管路暗配
（1）所有配管工程以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，每一施工段配管完成后分系统、分回路仔细核对图纸，不得有遗漏、交叉现象。
（2）PVC管为暗配管应沿最近的路线敷设，尽量减少弯头数量，地板内敷设尽量避开卫生间、管井、孔洞等位置，埋入墙或地面混凝土的管外壁离结构表面距离不小于25mm。
管路超过一定长度时，管路中应加装接线盒，并便于穿线和检修。
配管采取防堵措施，钢管一般采用管帽或堵头封堵，并用胶布包扎好。
（3）PVC管的切断用带锯的多用电工刀或钢锯条，切口应整齐，管与管之间的连接采用套接法，用比连接管管径大一级的塑料管做套管，长度为连接管内径的1.5～3倍，把涂好胶合剂的连接管，从两端插入套管内，连接管对口处应在套管中心，且紧密牢固。
（4）镀锌电线管为明配敷设，一律采用套丝管箍连接，要求钢管经扫管、防腐后进行管头套丝，套丝长度以用管箍连接好后螺纹外露2～3扣为宜，套丝完成后应检查是否光滑、平整，并将管口作二次打磨处理，以便保持光滑、平整，不损伤管内导线。
钢管套管应拧牢防止松动、脱落。
紧固后，装好接地线，接地线采用专用接地卡子卡接，如下图示：
镀锌钢管接地跨接示意图
（5）直径＞25mm的明配钢管固定采用角钢支架,明配钢管排列整齐，固定点间距均匀，与终端、转弯点、配电箱边缘的距离为300mm。
（6）钢管进入配电箱时，应使用配电箱的敲落孔，无敲落孔时使用专用开
孔器按管径大小开孔，并使用锁紧螺母固定牢靠，连接牢固后管螺纹宜外露2～3扣。
所有进出配电箱的钢管均必须与配电箱体可靠接地，其中焊接钢管采用圆钢与配电箱体可靠焊接接地，镀锌钢管采用专用接地线与配电箱体卡接。
2、接线盒预埋及设备孔洞预留
（1）现浇混凝土楼板上的接线盒预埋用铁钉钉在模板上固定，再配管，管口有效封堵后接线盒内装入锯木屑与灰土混合物，以防止沙浆进入接线盒，最后盖上接线盒后盖，并在模板上做出标记。
钢制接线盒预埋前均应刷防绣漆。
（2）现浇混凝土柱、墙上的接线盒预埋用自制的“井”字型钢筋架将接线盒卡好后与钢筋绑扎固定，并仔细核对标高，接线盒底端标高应以比要求标高高1CM为宜，接线盒内装入填充物后盒口用塑料胶布封好。
（3）在后砌墙体上的接线盒、配管或配电箱的预理须在砌体前向总包单位提供详细的预留孔洞图，或者采用云石机切槽预埋即可。
（4）接线盒必须与管路可靠接地，暗埋接线盒与焊接钢管采用圆钢与接线盒双层折边处点焊接地，与镀锌钢管或明装接线盒采用专用接地线卡接接地。
（5）设备孔洞的预留应依据图纸认真复查土建预留的电气井道、孔、洞等的位置及尺寸是否正确。
3、开墙槽
剔槽的宽度不大于管外径加15mm，槽深不小于管外径加15mm，管外侧的保护层厚度也不小于15mm，盒上边100mm用镀锌铁线固定好，管路每隔500mm左右用镀锌铁线固定好管路,如图所示:
线槽
使用手提电动切割机按事先放好的安装线进行切割，切割槽宽比单管径大1.5cm，双管则为2cm，依次类推，切割槽深比管径大1cm,确保今后土建沟槽恢复；待墙体切割完成后，用专用的开凿工具手动开凿，不得使用电锤。
4、进户管安装
各种进户管安装前，先用圆锉将管口内壁锉光，将止水板焊接在距管口400mm处，双面焊接。
然后将安装在室内的管口用冷加工法做成喇叭型。
预埋进户管时，如管路较多，要求采用钢管架支撑。
所有进户管及止水钢板均与40*4镀锌扁钢与附近接地网连接，接地线焊接长度不小于钢筋直径的6倍，埋地管内外壁均要做防腐。
进户管安装
5、明配管安装
1）明配管一般采用吊架敷设，采用镀锌电线管，螺纹连接，先放线定位安装好吊架，后将管子固定在吊架上，要求横平竖直。
预应力楼板处的支架应采用预埋的固定形式。
2）钢管管卡间的最大距离如下：
3）管内无毛刺及杂物，管口平整光滑并与箱（盒）连接时，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2～3扣。
4）钢管接头及灯头盒等处均采用2.5mm2的多股铜芯导线和专用接地线卡进
行可靠的跨接接地。
5) 每一个房间施工完成后，对施工所遗留的建筑垃圾必须当日清理出现场，运至总包指定的垃圾堆放场地，如本房间第二日继续有相同工序施工，则当日垃圾必须清理至一起对好，且不得邮箱其他方施工及现场文明整洁。
