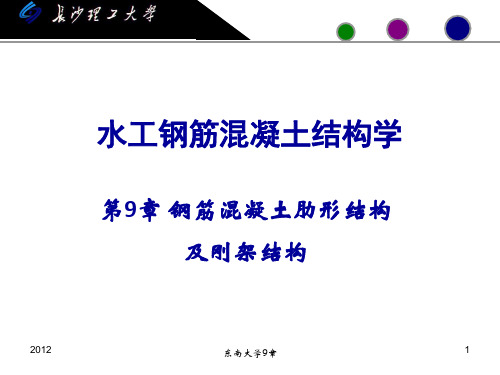

钢筋混凝土肋形结构及钢架结构

钢筋混凝土板肋形结构设计一、设计基本资料某水电站副厂房楼盖为3级建筑物，采用现浇钢筋混凝土单向板肋形结构。

厂房现浇整体式钢筋混凝土肋形楼盖平面尺寸L1×L2为30m×19.8m，厂房周围用240mm厚砖墙砌筑。

楼板构造及荷载：现浇板面面层采用20mm厚水泥砂浆，20KN/m3；现浇钢筋混凝土板容重25 KN/m3；板底、梁侧均为15mm厚混合砂浆粉刷17 KN/m3。

楼面均布活荷载设计为6.0 KN/m2。

材料：本设计将采用C20混凝土，板中钢筋及梁中箍筋均用HPB235箍筋，其它用HRB335钢筋。

板、次梁、主梁的端支座搁置长度分别为120mm、240mm、240mm，钢筋混凝土柱截面尺寸为400mm×400mm。

二、楼盖结构的平面布置主梁沿横向布置，次梁沿纵向布置，主梁的跨度为6.6m，次梁的跨度为6m，主梁每跨内设置两根次梁，板的跨度为2.2m，l02/l01=6/2.2≈2.7，按单向板设计。

按跨高比计算，要求板厚h≥2200/40=55mm，一般对工业厂房建筑的楼盖板，要求h≥80mm，取板厚h=80mm。

次梁截面高度应满足h=l（1/18∽1/12）=6000*（1/18∽1/12）=330∽500mm，则截面宽度b=（1/2∽1/3）h=（1/2∽1/3）*500=166∽250mm，则次梁的高度和截面宽度分别取h=500mm，取b=200mm；主梁截面高度应满足h=l（1/15∽1/10）=6600*（1/15∽1/10）=440∽660mm，则截面宽度b=（1/2∽1/3）h=（1/2∽1/3）*650=216∽325mm，则主梁的高度和截面宽度分别取h=650mm，取b=300mm；楼盖结构平面布置图见下图肋形楼盖结构平面布置图三、板的设计1.荷载计算：板的恒荷载标准值20mm厚水泥砂浆面层 20*0.02=0.4KN/m280mm厚混凝土板 25*0.08=2.0 KN/m215mm厚水泥砂浆 17*0.15=0.255 KN/m2小计 2.655 KN/m2板的活荷载标准值： 6.0 KN/m2恒荷载分项系数取1.2，因楼板活荷载标准值大于4.0 KN/m2，考虑到电站厂房的重要性，所以活荷载分项系数应取1.5，则板的恒荷载设计值 g=2.655*1.2=3.186 KN/m2活荷载设计值 q=6.0*1.5=9 KN/m2荷载总设计为g+q=3.186+9=12.186 KN/m2，取近似值g+q=12.2 KN/m22.计算简图次梁截面为200mm*500mm，现浇板在墙上的支承长度为120mm。

钢结构与钢筋混凝土结构的区别在现代建筑领域中，钢结构和钢筋混凝土结构是两种常见且重要的结构形式。

它们各自具有独特的特点和优势，适用于不同类型的建筑项目。

接下来，让我们深入探讨一下钢结构与钢筋混凝土结构之间的区别。

首先，从材料组成方面来看，钢结构主要由钢材构成，钢材具有高强度、高韧性和良好的延展性。

而钢筋混凝土结构则是由钢筋和混凝土两种材料组合而成。

混凝土具有良好的抗压性能，但抗拉性能较差，而钢筋的抗拉性能出色，二者相互配合，弥补了彼此的不足。

在强度和重量方面，钢结构展现出了高强度和相对较轻的特点。

由于钢材的强度高，相同承载能力下，钢结构的构件尺寸可以更小，从而减轻了结构的自重。

这使得钢结构在大跨度和高层结构中具有明显的优势，例如大型体育场馆、机场航站楼等。

相比之下，钢筋混凝土结构的强度相对较低，但由于混凝土的密度较大，其结构自重也较大。

因此，在一些对重量要求较为严格的场合，如桥梁的设计中，钢结构可能更为合适。

在施工方面，钢结构的施工速度通常较快。

钢结构的构件可以在工厂预制，然后运输到施工现场进行组装，大大缩短了施工周期。

而且钢结构的连接方式相对简单，常用的有焊接和螺栓连接，施工过程较为高效。

而钢筋混凝土结构的施工过程则相对复杂，需要现场浇筑混凝土，并且需要等待混凝土达到一定强度后才能进行下一步施工，这会延长整个项目的建设时间。

从耐久性角度来看，钢结构在面对腐蚀环境时，需要采取有效的防腐措施，否则容易受到腐蚀而影响结构的安全性和使用寿命。

而钢筋混凝土结构中的混凝土可以为钢筋提供良好的保护，使其免受腐蚀，因此在耐久性方面具有一定的优势。

但如果混凝土的质量不过关或者施工过程中存在缺陷，也可能导致钢筋锈蚀等问题。

在抗震性能方面，钢结构具有较好的延性和耗能能力，能够在地震作用下通过变形吸收能量，从而减少地震对结构的破坏。

钢筋混凝土结构的抗震性能也不错，但相对而言，其延性不如钢结构。

在成本方面，钢结构的初始投资可能较高，因为钢材的价格相对较高。

混凝土钢架结构说明
混凝土钢架结构是一种广泛应用于现代建筑和基础设施中的结构形式。

它以钢筋混凝土和钢架为主要材料，具有高强度、高耐久性以及良好的抗震性能。

在混凝土钢架结构中，钢架是主要的承重构件，通过钢架将荷载传递到混凝土框架上。

钢架通常由型钢或钢板制成，具有较高的强度和稳定性。

混凝土框架则由钢筋混凝土组成，钢筋在混凝土中具有良好的抗拉性能，而混凝土则具有较高的抗压强度，两者相互配合，共同承担荷载。

在设计混凝土钢架结构时，需要考虑多种因素，包括荷载类型、地震作用、材料性能等。

工程师需要确保钢架的强度和稳定性，同时要兼顾混凝土的耐久性和抗腐蚀性。

此外，混凝土钢架结构的设计还需要符合相关国家标准和规范，以保证结构的安全性和可靠性。

混凝土钢架结构在现代建筑中具有广泛的应用。

它可以用于各种类型的建筑，如住宅、商业建筑、工业建筑等。

混凝土钢架结构的设计和施工需要经过专业的工程师进行评估和指导，以确保其符合建筑要求和安全标准。

在施工过程中，混凝土钢架结构的施工需要严格遵守相关规范和标准。

首先，钢架的安装需要精确到位，确保其稳定性和承重能力。

其次，钢筋混凝土的浇筑和养护也需要严格控制，以确保其强度和耐久性。

最后，在施工过程中还需要进行质量检测和控制，确保结构符合设计要求和安全标准。

总之，混凝土钢架结构是一种具有高强度、高耐久性和良好抗震性能的结构形式，广泛应用于现代建筑和基础设施中。

在设计和施工过程中需要严格遵守相
关规范和标准，确保其安全性和可靠性。

钢框架（型钢框架混凝土、钢管混凝土框架）－支撑结构介绍　一、定义：　１、钢框架－支撑结构：　钢框架－支撑结构是高层建筑，特别是地震区高层建筑一种经济有效的结构类型。

钢框架一支撑结构由于较好地协调了框架和支撑的受力性能，具有良好的抗震性能和较大的抗侧刚度，因而在高层钢结构建筑中较为常用。

主要有中心支撑、偏心支撑及消能支撑等钢框架－支撑体系的构造形式。

　所谓钢结构就是支撑体，传统的方式由钢筋混凝土中的钢筋作为支撑，钢结构是采用Ｈ型钢作为支撑。

　２、型钢混凝土框架－支撑结构：　型钢混凝土组合结构是将型钢埋入混凝土中的一种独立的结构，也是钢与混凝土组合的一种新型式。

根据《型钢混凝土组合结构技术）定义为混凝土内配置轧制型钢或焊接型钢的规程》（ＪＧＪ１３８－２００１结构。

　３、钢管混凝土框架－支撑结构：　钢管混凝土框架－支撑结构既是在空钢管内灌注高强度的素混凝土而形成的复合受压构件，它利用钢管约束混凝土，使钢管内的混凝土三向受压，从而提高混凝土的抗压强度和延性，同时管内混凝土保证了钢管的局部稳定性。

　二、三种结构型式的优缺点：　１、钢框架－支撑结构：　优点：（１）以灵活、丰实。

大开间设计，户内空间可多方案分割，可满足用户的不同需求，提高面积使用率，户内有效使用面积提高约６％。

　（2）建筑总重轻，钢结构住宅体系自重轻，约为混凝土结构的一半，可以大大减少基础造价。

　（3）施工快。

工期比传统住宅体系至少缩短三分之一，　（４）钢结构的延性好、塑性变形能力强，具有优良的抗震抗风性能，大大提高了住宅的安全可靠性。

由于是柔性布局，地动粉碎力对于它影响较小。

可以建筑到500多米乃至更高的高度。

（５）环保效果好。

钢结构住宅施工时大大减少了砂、石、灰的用量，回收或降解的材料，在建筑物拆除时，所用的材料主要是绿色，１００％大部分材料可以再用或降解，不会造成垃圾。

　（６）符合住宅产业化和可持续发展的要求。

　弱点：畏惧腐化；修建费用高比钢筋混凝土住宅高20%左右，后期维护费用高；最怕高温；2、型钢混凝土框架－支撑结构：　优点：（1）　受力合理、材料利用充分：型钢混凝土中型钢不受含钢率的限制，此结构充分利用混凝土的抗压性能，钢材的抗拉压性能、钢筋混凝土与型钢形成整体共同受力，其承载力可高出同样横截面的钢筋混凝土的一倍以上。

钢结构与钢筋混凝土结构的区别导读：我根据大家的需要整理了一份关于《钢结构与钢筋混凝土结构的区别》的内容，具体内容：钢筋混凝土结构已在多种建筑结构中占主导地位，发挥着不可替代的作用，那么你想知道有哪些吗?以下是我为你整理推荐，希望你喜欢。

1、钢框架结构是指: 该建筑用钢筋混凝土梁、板...钢筋混凝土结构已在多种建筑结构中占主导地位，发挥着不可替代的作用，那么你想知道有哪些吗?以下是我为你整理推荐，希望你喜欢。

1、钢框架结构是指: 该建筑用钢筋混凝土梁、板、柱承重，而墙为填充材料(如空心砌块等)，不承重，起维护和隔音等作用。

现在的高层建筑多用此结构。

钢框架结构是以钢材制作为主的结构，是主要的建筑结构类型之一。

具有以下特点：自重较轻，工作的可靠性较高，抗振(震)性、抗冲击性好，工业化程度较高，容易做成密封结构，易腐蚀，耐火性差等特点。

2、钢筋混凝土结构是指：钢筋混凝土梁、板、、柱、墙共同承重。

钢筋混凝土结构是用钢筋和混凝土建造的一种结构，钢筋承受拉力，混凝土承受压力。

具有坚固、耐久、防火性能好、比钢结构节省钢材和成本低等优点。

由于钢材塑性、韧性好，可有较大变形，能很好地承受动力荷载，其次钢材匀质性和各向同性好，属理想弹性体，符合一般工程力学的基本假定，因此，钢结构的抗震性能比钢筋混凝土结构的抗震性能好。

钢结构与钢筋混凝土结构的优势随着钢产量的不断提高，经济的不断发展，对绿色环保型建筑的不断要求，钢材应用于住宅建筑主体结构是历史所趋。

我国正在加速发展钢结构住宅产业化进程，发展以标准化、系列化、通用化，以专业化、社会化生产和商品化供应为基本方向的住宅产业现代化体制。

据悉，国家建设部和中国工程建设标准化协会正在组织研制和开发多层轻钢结构的住宅建筑体系的结构选型，新型围护结构与隔断体系以及钢结构构件及配件，结构体系设计与施工技术，编制相应的设计与施工技术规范和规程。

可以预见，不远的将来钢结构住宅的发展和应用会有新的飞跃。
