钻井泵基础知识

石油钻井机械基础知识目录一、基本概念 (2)1.1 石油钻井 (2)1.2 机械钻井 (3)二、钻井设备 (5)2.1 钻井泵 (6)2.2 钻井电机 (8)2.3 离心泵 (9)2.4 传动系统 (10)2.5 井架与底座 (11)三、钻井工具 (12)四、钻井工艺 (14)4.1 钻前准备 (15)4.2 钻进技术 (16)4.3 下井工具 (18)4.4 特殊钻井工艺 (19)五、安全与环保 (20)5.1 安全规定 (21)5.2 环保要求 (22)六、维护与保养 (23)6.1 日常检查 (25)6.2 定期保养 (26)6.3 故障排除 (28)七、发展趋势 (29)7.1 新技术应用 (31)7.2 节能减排 (32)7.3 智能化发展 (33)一、基本概念石油钻井机械是石油勘探开发过程中不可或缺的工具，其主要功能是用于钻探地层以获取油气资源。

这些机械包括钻头、钻柱、钻机、泥浆泵等关键设备，它们共同协作，确保钻井过程的顺利进行。

钻头：钻头是石油钻井过程中的关键部件，其设计与材料的选择直接影响到钻井效率和钻探成本。

现代钻头通常采用高强度材料制造，并经过精密的设计，以确保在复杂地层中的高效钻进。

钻柱：钻柱是由多根钻杆连接而成的圆柱形结构，用于传递钻井动力和承受钻井过程中的巨大扭矩。

钻柱的长度和强度对于钻井深度和安全性至关重要。

钻机：钻机是石油钻井机械的核心部分，负责提供钻井所需的动力和控制系统。

钻机的类型多样，包括旋转钻机、顶驱钻机、钻井泵等，它们各自适用于不同的钻井环境和需求。

泥浆泵：泥浆泵是石油钻井过程中的重要设备，其主要功能是将水和添加剂混合成泥浆，以润滑钻头、冷却钻具并携带出钻探产生的岩屑。

泥浆泵的性能直接影响到钻井的效率和质量。

1.1 石油钻井裸眼钻井：指在地表直接进行的钻井作业。

这种类型的钻井主要用于获取地表岩层的地质资料，以便为后续的开发提供依据。

牙轮钻井：采用牙轮钻头进行钻井作业，适用于软、中硬岩层的钻探。

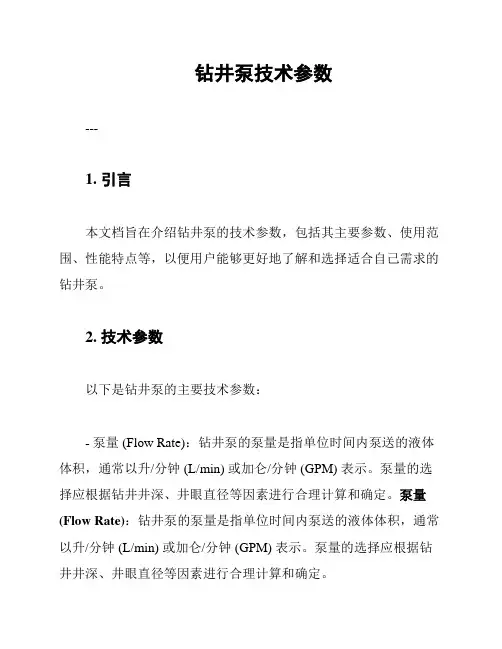

钻井泵技术参数---1. 引言本文档旨在介绍钻井泵的技术参数，包括其主要参数、使用范围、性能特点等，以便用户能够更好地了解和选择适合自己需求的钻井泵。

2. 技术参数以下是钻井泵的主要技术参数：- 泵量 (Flow Rate)：钻井泵的泵量是指单位时间内泵送的液体体积，通常以升/分钟 (L/min) 或加仑/分钟 (GPM) 表示。

泵量的选择应根据钻井井深、井眼直径等因素进行合理计算和确定。

泵量(Flow Rate)：钻井泵的泵量是指单位时间内泵送的液体体积，通常以升/分钟 (L/min) 或加仑/分钟 (GPM) 表示。

泵量的选择应根据钻井井深、井眼直径等因素进行合理计算和确定。

- 压力 (Pressure)：钻井泵的压力是指泵送液体所产生的压力，通常以千帕 (kPa) 或磅力/平方英寸 (psi) 表示。

压力的选择应考虑到钻井井深、井眼直径、钻头类型等因素，以保证正常的钻井作业。

压力 (Pressure)：钻井泵的压力是指泵送液体所产生的压力，通常以千帕 (kPa) 或磅力/平方英寸 (psi) 表示。

压力的选择应考虑到钻井井深、井眼直径、钻头类型等因素，以保证正常的钻井作业。

- 功率 (Power)：钻井泵的功率是指供给泵所需的电力或燃料能力，通常以千瓦 (kW) 或马力 (hp) 表示。

功率的选择应根据钻井泵的工作条件、使用环境、电力供给能力等因素进行合理计算和确定。

功率 (Power)：钻井泵的功率是指供给泵所需的电力或燃料能力，通常以千瓦 (kW) 或马力 (hp) 表示。

功率的选择应根据钻井泵的工作条件、使用环境、电力供给能力等因素进行合理计算和确定。

- 转速 (Speed)：钻井泵的转速是指泵体每单位时间内旋转一周的次数，通常以转/分钟 (RPM) 表示。

转速的选择应根据钻井泵的设计参数和使用要求进行合理确定，以保证泵的稳定运行和长寿命。

转速 (Speed)：钻井泵的转速是指泵体每单位时间内旋转一周的次数，通常以转/分钟 (RPM) 表示。

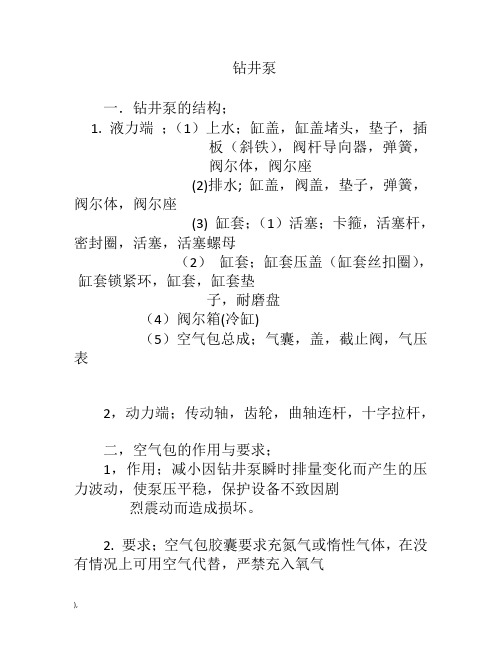

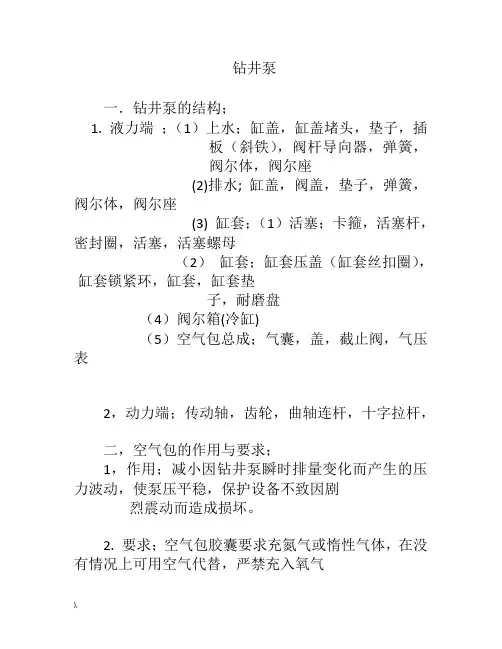

钻井泵一．钻井泵的结构；1. 液力端；（1）上水；缸盖，缸盖堵头，垫子，插板（斜铁），阀杆导向器，弹簧，阀尔体，阀尔座(2)排水; 缸盖，阀盖，垫子，弹簧，阀尔体，阀尔座(3) 缸套；（1）活塞；卡箍，活塞杆，密封圈，活塞，活塞螺母（2）缸套；缸套压盖（缸套丝扣圈），缸套锁紧环，缸套，缸套垫子，耐磨盘（4）阀尔箱(冷缸)（5）空气包总成；气囊，盖，截止阀，气压表2，动力端；传动轴，齿轮，曲轴连杆，十字拉杆，二，空气包的作用与要求；1，作用；减小因钻井泵瞬时排量变化而产生的压力波动，使泵压平稳，保护设备不致因剧烈震动而造成损坏。

2. 要求；空气包胶囊要求充氮气或惰性气体，在没有情况上可用空气代替，严禁充入氧气或可燃气体。

充气压力为最高工作压力的20%-30%，最高充气压力6MPa,最低为2.5MPa。

三，安全阀1.分类；(1).销钉式(2)，杆杆销钉式(3)，弹簧式2.使用要求；(1).泄压管因固定牢固，使用管径不小于60mm的无缝钢管，出口弯度因大于150度(2).安全销钉规格必须符合标准，不得以其它材料代替。

(3).销钉定位范围；10，15，20，26，32, 38 MPa .四，钻井泵使用要求；1），开泵前检查安全阀，泵压表是否符合要求，各连接螺丝是否上紧，润滑油是否加够，高低压管汇闸门是否开关正确，皮带轮护罩固定是否齐全牢靠，冷却水油道是否畅通空气包压力是否符合要求。

2），开泵时必须与操作人员联系，确认无误时才能开泵。

3），开泵时高压管汇,安全阀泄压管方向及传动部位不准有人，当钻井泵正常运转，水眼顶通，泵压正常后方可进入泵区。

4），泵运转过程中，要经常观察泵压表变化以及给个部位有无响声。

5），运转中常检查十字头划板油孔是否畅通。

6），开泵后若要修泵时，须摘开离合器，挂警示牌或专人监护。

7），泵运转中，各轴承部位温度最高不得超过80度。

8）启动后应做到“五观察”，“三不离”。

五观察；泵内有无杂声与刺声；十字头和各轴承润滑情况有无异常；泵压变化有无异常；活塞与缸套有无刺漏，冷却系统是否正常，三不离；井下不正常时不离岗位；每次摘挂泵时不离岗位；检修泵时不离岗位。

泥浆泵一．泥浆泵是循环系统的关键设备，它的作用就是为钻井液的循环提供必要的能量，既以一定的压力和流量，将具有一定密度和粘度的钻井液输进钻具来完成整个循环过程。

二．泥浆泵的结构及工作原理：1，泥浆泵主要由液力端和动力端两大部分组成；液力端包括缸体、活塞、吸入阀、排出阀等部件。

动力端包括传动轴、齿轮、曲柄连杆机构等部件；动力通过皮带（链条，万向轴）带动泵的主轴旋转，再通过曲柄连杆机构使活塞移动，缸内形成负压，上水池内的液体在大气压力作用下，顶开吸入阀进入缸内，直到活塞运动到行程顶端完成吸入过程。

活塞开始向凡尔端运动，缸内液体受到活塞的挤压而压力升高，吸入阀关闭，排出阀被顶开，液体被活塞推出排出阀经排出管进入高压管汇，完成排出过程。

2，空气包作用：泥浆空气包是为减小因泥浆泵瞬时排量变化而产生压力波动，使泵压平稳，保护设备不至因剧烈震动而造成损坏的装置。

它主要由壳体和橡胶囊组成，胶囊上口被固定在壳体上，工作时随排出压力的变化，胶囊底部上下运动，以储存或挤出液体。

通过充气阀向空气包内充入一定压力的氮气，有气压表可显示充气压力的大小及工作时包内压力的变化情况。

空气包的工作原理：泥浆泵活塞处于排出过程时，排出管内流体流速加快，压力也随之升高，当压力大于空气包气室内的压力时，气囊被压缩，部分流体进入空气包。

当活塞处于吸入过程，排出管内液体压力小于空气包气室内的压力时，气囊开始膨胀，挤出空气包内的流体，随着排出和吸入过程的不断重复进行，空气包不断交替地储存和排出液体，自动调节排出管中的流体速度和压力，从而稳定流体的压力波动，达到稳定泵压的目的空气包只能充氮气，严禁充易燃易爆气体，充气压力为工作压力的30%；最高压力为6.0Mpa，最低压力不小于2.5Mpa，三．泥浆泵操作规程1、检查泵压表、安全阀剪切销钉应齐全、符合要求。

油位符合刻度范围内，冷却水量充足、管线无阻塞。

2、预压空气包内应充入氮气或空气，检查空气包的充气压力最大充气压力不应超过6.0MPa，最低不得低于2.5 MPa。

钻井泵基础必学知识点
1. 钻井泵的定义：钻井泵是一种用于将钻井液从地面经钻井管道输送
到井底并通过钻杆、钻头喷洒到井底的工具。

2. 钻井泵的分类：根据泵的工作方式和结构特点，钻井泵可分为柱塞
式泵、螺杆式泵、离心式泵等。

3. 钻井泵的组成部分：
- 主泵：负责将钻井液从地面输送到井底。

- 驱动机构：提供动力给主泵，常见的有柴油机、电动机等。

- 液体循环系统：包括钻井液槽、搅拌器、泵送管道等，用于循环和
输送钻井液。

- 控制系统：用于控制和调节钻井泵的工作状态和参数，如流量、压
力等。

4. 钻井泵的工作原理：钻井泵通过主泵将钻井液从地面输送到井底，
再通过钻杆和钻头喷洒到井底形成循环。

钻井液经过井底的钻头，带
走岩屑和温度升高等，然后返回地面，再通过槽箱进行处理或重复使用。

5. 钻井泵的常见故障及解决方法：常见故障包括泵失效、泵产量不稳定、泵压力不稳定等。

解决方法包括检查主泵是否有漏水或堵塞、检
查驱动机构是否正常、检查液体循环系统是否正常等。

6. 钻井泵的应用领域：钻井泵广泛应用于石油、天然气、煤矿、地热
能等勘探和开采工程中，用于提供钻井液以保持井眼稳定，冷却钻头，输送岩屑等。

7. 钻井泵的关键技术：关键技术包括主泵的选型和设计、驱动机构的可靠性和高效性、液体循环系统的稳定性等。

此外，对钻井泵的操作和维护也十分重要。
