物理电路化简节点法含实物图

（完整版）高中物理电路简化（3）将各个电路元件对号入座，画出规范的等效电路图，如图3所示。

例谈综合法简化电路一、简化电路的具体方法1支路电流法：电流是分析电路的核心。

从电源正极出发顺着电流的走向，经各电阻外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地依次流过的电阻均为并联。

例1:试判断图1中三灯的连接方式。

图1【解析】由图1可以看出，从电源正极流出的电流在A 点分成三部分。

一部分流过灯部分流过灯L3,然后在B 点汇合流入电源的负极，从并联电路的特点可知此三灯并联。

【题后小结】支路电流法，关键是看电路中哪些点有电流分叉。

此法在解决复杂电路时显得有些力不从心。

2 .等电势法：将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号，按电势由高到低的顺序依次用1、2、3 数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码）。

然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。

例2:判断图2各电阻的连接方式。

【解析】（1）将节点标号，四个节点分另怖上 1、2。

（2）将各个节点沿电流的流向依次排在一条直线上。

L1, 一部分流过灯 L2,图3(4)从等效电路图可判断，四个电阻是并联关系。

【题后小结】等电势法，关键是找各等势点。

在解复杂电路问题时，需综合以上两法的优点。

二、综合法：支路电流法与等电势法的综合。

注意点：(1)给相同的节点编号。

(2)电流的流向：由高电势点流向低电势点(等势点间无电流)，每个节点流入电流之和等于流出电流之和。

例3:由5个1Q电阻连成的如图4所示的电路，导线的电阻不计，贝U A、B间的等效电阻为__________ Q o【策略】采用综合法，设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析电流经过电路时的各电阻连接形式就表现出来了。

九年级物理上册知识点(电路图常考8种画法)01、伸缩导线法若导线上两点间无用电器连接，则可将这两点间的导线伸长或缩短，甚至可缩成一点。

例1：把图1电路改画成串、并联关系明显的等效电路。

解析：因B与D两点、A与C两点间无用电器，故可将BD、AC导线缩短。

先将导线BD缩成一点得图2电路，再将导线AC缩成一点得图3电路，最后经处理可得等效电路如图4。

02、拽拉导线法将电路中的连接点向上向下、向左向右拽拉，再经处理即可得串、并联关系明显的等效电路。

例2：把图5电路改画成串、并联关系明显的等效电路。

解析：将A 点先向上拉再向左拉，将B 点先向下拉再向右拉得图6电路；再经处理可得图7即题中所求电路。

03、合并节点法 不论导线有多长，只要其间没有连接电源、用电器，则导线两端点都可看成一点，从而找出各用电器两端的公共点。

此法可用于识别不规范的电路。

例3：把图8电路改画成串、并联关系明显的等效电路。

解析：因AC 和BD 两导线上都没有连接用电器，故可把AC和BD导线看作A和B两个点处理；进而可知四个电阻并联在A、B两点之间，将这四个电阻并联接在A、B两点之间使其作为电阻公共点，即可得图10所示题中所求电路。

04、移动节点法一个节点可从导线上的一处移到另一处，但不可越过电源、用电器。

例4：把图11电路改画成串、并联关系明显的等效电路。

解析：将节点A向左移到左侧导线上，将节点B向右移到右侧导线上，所得图12电路即题中所求。

例5：将图13电路改画成串、并联关系明显的等效电路。

解析：将节点A向上移，将节点B向下移，得图14电路即为图中所求。

图3.907、电表摘补法对于有电表的电路可采取电表摘补法分析：把电压表换文字内容连接处看成断路，电流表连接处看作一根导线。

由于导线、开关、电流表的阻值很小，所以在电路中可以把电压表两端导线在电路中进行等效移动，在移动中电压表两端导线可以跨过电路中任何导线、开关、电流表等电阻值很小的元件，而几乎不影响电压表的读数。

关于物理简化电路图的方法讲解初中物理简化电路图的方法讲解关于物理学中电路图的内容讲解，希望同学们认真看看下面的知识。

电路图其实就是看看串联还是并联。

第1步：所有电压表以及它左右两边直至节点的导线遮去不看。

第2步：寻找有没有其他节点，如果有再看两两节点之间的东西，比如电流表测什么电流（与之串联）之类的。

（电源到节点的电阻或者电流表是在干路上的，这点要明白，先用铅笔描干路）第3步：复查，重新走一遍电路，还是电压表遮掉。

第4步：看电压表两端导线“抱”着哪（几）个用电器或者电阻，就是测哪个的电压。

结束。

(PS. 这都是我当初学电路初探时候的心得，但愿对你有用）希望上面对物理中电路图知识的讲解学习，同学们都能很好的掌握，相信同学们会在考试中取得很好的成绩的。

初二物理电路图分析方法讲解下面是对电流流向法的知识讲解，希望可以很好的帮助同学们对学习。

电流流向法电流流向法，就是从电源的正极开始，到电源的负极结束，顺着电流的方向，连接电路，或分析电路的方法。

利用这种方法，可以准确有效地判断一个电路是纯串联还是纯并联，还是混联。

如图1所示的电路图，用其他颜色（如：红色）的笔，从电源的正极开始，画出电流的流向（如图1所示），电流没有分支，此电路为串联电路。

如图2所示的电路图，从电源的正极开始，画出电流的流向，电流出现了三个分支，分别经过三个电阻，故此电路为并联电路。

又如图3所示的电路图，从电源的正极开始，画出电流的流向，电流经过开关S、灯泡S3后，分为两支，上面的一支经过灯泡L1、电阻，下面的一支经过灯泡L2、电流表A2，两分支电流汇合后又经过电流表A1，回到电源的.负极。

故此电路是既有串联又有并联的混联电路。

由此分析可知，开关S、灯泡L3和电流表A1串在干路上，上面的支路中灯泡L1和电阻串联，下面的支路灯泡L2和电流表A2串联，两支路之间为并联。

电流表A1测干路中的电流，电流表A2测下面的支路经过灯泡L2中的电流。

用电流流向法分析电路，电路的连接情况、元件仪表工作情况就一目了然了。

电路识别是初中物理电学的重点之一，电路识别相关的包括二部分：电路图简化以及电路图、实物图互化。

一、标号法简化电路图。

先看口诀，就两部分，很简单：标号和画图1、标号：电路每个节点编号，标号遵循以下原则(1) 从正极开始标1(2) 纯导线连通的节点等同一个节点，标同样的数字（若同一节点出现不同标号，取大标号）(3) 沿着导线过一个用电器（注：不包括电表），数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图中各用电器或电表两端的节点标号，将该用电器或电表画在相应的两节点号之间。

（在简化图中放入电流表时要注意其是跟哪个用电器串联）(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器或电压表两端标号相等时，相当于一根导线接在用电器两端，因此用电器或电压表短路没有电流原本常用的方法先摘掉表，再把有导线连接的部分看成一个点，我管这种方法叫捏包子。

而标点法的标点阶段就是在捏包子前先标记下哪些点是应该捏在一起的；画图阶段，就是直接把包子捏上，从而得到清纯的简化电路图。

二、“妙招”判断电路、画电路图、连接实物图第一、把串并联定义搞清楚第二、弄清串并联的特点【一】串联特点：（1）只有一条电流回路；（2）一个开关控制所有用电器；（3）一处断路所有用电器都不工作；（4）串联电路可以发生局部短路；【二】并联特点：（1）有多条电流回路；（2）可以实现一个开关控制一个用电器；（3）一个用电器发生断路不影响其他用电器工作（4）并联不可能发生局部短路，一短全短；1、判断电路：①定义法识别:串联电路为首尾相连,并联电路为首首相连,尾尾相联②电流法:看电路中电流有没有分支,电流始终一条道没有分支为串联,有分有合则为并联③拆除法(最管用的一种):按特点的（3）人为制造断路法，摁（断开的意思）这一个用电器看其他用电器，能不能工作，不能工作是串联，能工作的是并联（电路摁电器符号，实物图摁实物），简单、方便、准确。

电学之电路图的简化正确识别电路图，是初中学生的最基本的能力要求，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，并且也是高中学习及以后从事涉及电学知识工作中还会经常遇到的问题，因此，必须高度重视。

一、串、并联电路的概念及特点“两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡串联”和“两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是并联”我们从上述关于串联和并联的定义中不难看出串、并联电路的特点，串联电路只有一条通路，各用电器通则都通，断则都断，互相影响，无论开关接在何处均控制整个电路，而并联电路有两条或多条支路，各用电器独立工作，干路的开关控制整个电路，支路的开关只控制其所在的那一路。

二、串、并联电路的判断方法1．用电器连接法分析电路中用电器的连接法，逐个顺次连接的是串联，并列接在电路两点间的是并联。

2．电流法在串联电路中电流没有分支，在并联电路中干路的电流在分支处分成了几部分。

3．共同接点数法在串联中，某一用电器与另一用电器只有一个共同的连接点，而在并联中，某一用电器与另一用电器有两个共同的连接点。

4．在分析电路连接情况时，从电源正极开始，顺着电流的方向，一直到电源的负极。

5．由于在初中阶段多个用电器的连接不涉及混联，因而对于初中生来说，电路连接的最终结果只能是电路两种基本连接方式──串联和并联之一。

6．由于电路图画法的多样性，也造成学生不习惯而难以辨认，此时只须将原电路图整理改画成常见的标准形式，透过现象看本质。

如图1的标准形式是图2，图3的标准形式是图4，图5的标准形式是图6，另外图7、图8都可把它画成标准形式的。

三、几个常见电路元件的特殊处理我们在分析电路连接情况时，往往是针对用电器而言的，其它元件如开关、电压表、电流表等这些“拦路虎”，对我们分析比较复杂的电路来说负面影响很大，如果既可将有些元件从电路图中拆掉，又能保证那些元件拆掉后不影响用电器的原连接情况的的话，原电路图就可以得到简化，以便揭开“庐山真面目”。

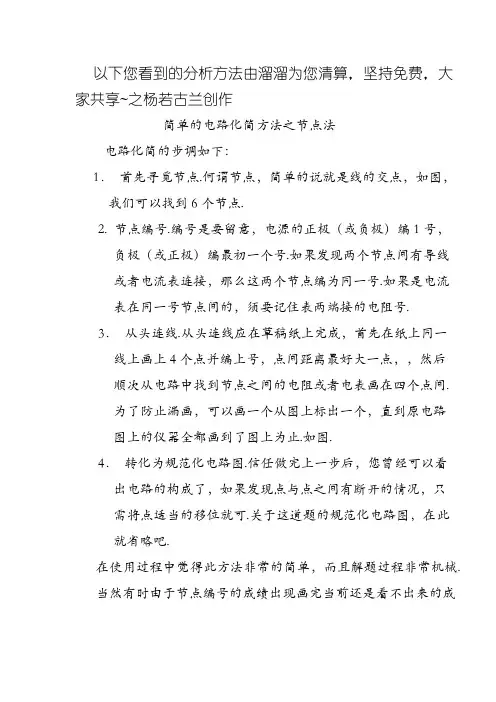

以下您看到的分析方法由溜溜为您清算，坚持免费，大家共享~之杨若古兰创作简单的电路化简方法之节点法电路化简的步调如下：1．首先寻觅节点.何谓节点，简单的说就是线的交点，如图，我们可以找到6个节点.2. 节点编号.编号是要留意，电源的正极（或负极）编1号，负极（或正极）编最初一个号.如果发现两个节点间有导线或者电流表连接，那么这两个节点编为同一号.如果是电流表在同一号节点间的，须要记住表两端接的电阻号.3．从头连线.从头连线应在草稿纸上完成，首先在纸上同一线上画上4个点并编上号，点间距离最好大一点，，然后顺次从电路中找到节点之间的电阻或者电表画在四个点间.为了防止漏画，可以画一个从图上标出一个，直到原电路图上的仪器全都画到了图上为止.如图.4．转化为规范化电路图.信任做完上一步后，您曾经可以看出电路的构成了，如果发现点与点之间有断开的情况，只需将点适当的移位就可.关于这道题的规范化电路图，在此就省略吧.在使用过程中觉得此方法非常的简单，而且解题过程非常机械.当然有时由于节点编号的成绩出现画完当前还是看不出来的成绩，不过只需将点进行简单的移位，即可以了如指掌.上面是化简的全能十条法则.电路的等效变更高中生在处理较复杂的混联电路成绩时，经常因不会画等效电路图，难以求出等效电阻而直接影响解题.为此，向同学们介绍一种画等效电路图的方法《快速三步法》.快速三步法画等效电路图的步调为：⑴标出等势点.顺次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母.⑵捏合等势点画草图.即把几个电势不异的等势点拉到一路，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向不异的电阻，如许逐点顺次画出草图.画图时要留意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系.⑶清算电路图.要留意等势点、电阻序号与原图逐个对应，清算后的等效电路图力求规范，以便计算.例1、图1所示电路中，R1=R2=R3=3Ω， R4=R5=R6=6Ω，求M、N两点间的电阻.解：该题是一种典型的混联电路，虽然看上去对称、简单，但直接看是很难认识各个电阻间的联接关系的，是以必须画出等效电路图.上面用快速三步法来解.1. 在原电路图上标了等势点a、b、c.2. 捏合等势点画草图.从高电势点M点开始，先把两个a点捏合到一路，理顺电阻，标出电流在a点“兵分三路”，分别经R1、R2、R3流向b 点；再捏合三个b点，理顺电阻，标出电流在b点“兵分三路”，分别经R4、R5、R6流向c点；最初捏合c点，电流流至N点.（见图2）23. 清算电路图如图3所示. 从等效电路图图3可以清楚地看出原电路各电阻的联接方式，很容易计算出M、N两点间的电阻R=3Ω.◆练习：如图4所示，R1=R3=4Ω，R2=R5=1Ω， R4=R6=R7=2Ω，求a、d两点间的电阻.解：（1）在原电路图上标出等势点a、b、c、d（2）捏合等势点画草图，首先捏合等势点a，从a点开始，电流“兵分三路”，分别经R2流向b点、经R3和R1流向d点；捏合等势点b，电流“兵分两路”，分别经R5流向c点，经R4流向d点；捏合等势点c，电流“兵分两路”，分别经R6和R7流向d点.（3）清算电路如图7所示从等效电路图可清楚地看出原电路各电阻的联接关系，很容易计算出a、d两点间的电阻R=1Ω.。

电路图简化的方法——标号法口诀分为两部分，标号和画图：1、标号：电路每个节点编号，标号遵循以下原则(1) 从正极开始标1(2) 导线连通的节点标同样的数字(3) 沿着导线过一个用电器，数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图画出节点之间的用电器或电表(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流。

典型例题：1、首先进行标号，我们的标号用红色数字表示，从电源正极出来a点标1，同样在一条导线上的b、d点也标1；检查所有该标1的都标了，那就过一个电阻吧！例如从b点过到c点，这样c点标2。

同一导线上的e、f、g点都标2，这样我们就发现已经到电源负极了！标号结束！2、进入第二步画图阶段，先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如右图3、然后在原图中查找每个电阻两端的节点标号，放到简化图中对应标号之间，我们看到R1、R2、R3都在1、2点之间，所以把它们仨依次连接在1、2点之间，就形成了下图的并联电路附：画电路图注意的的几点先分析电路，不用着急连电源，先找那些用电器和电表是并联的，找哪些是串联的，最后连总电路。

但是要注意一点:电流表和电压表的接线柱不要接反了，否则的话要扣分的。

1.首先从正极出发，然后回到负极.2.遇到复杂的电路图，先按照简单的串联或并联的画法一点一点分解.3.要注意画的导线不能够交叉.4.注意电流表和电路表的区别.5，画完电路图后，自己按照正极出发的方向，走一遍，看看行不行.6.重点注意电表要从正接线柱到负接线柱7.注意电路是否会短路练习：1、如图，下列说法中正确的是（）A 闭合S、S2、S3，断开S1则L1与L2并联B 闭合S、S1、S2，断开S3 则L1、L2并联C 闭合S、S1、S3，断开S2则L1、L2并联D 闭合S、S2，断开S1、S3，则L1、L2并联2、在左图一电学黑箱面板上有两灯泡M和N以及三个接线柱A、B、C，盒内有电源，并以导线在盒内将灯、接线柱、电源相连，今在盒外的导线将A、B两接线柱相连M、N均不发光；若用导线将B、C两接线柱相连，则灯N发光而M不发光，若用导线将A、C两接线柱相连，则灯M发光而N不发光，根据上面结果将盒内电路图画出来.3、4、5、6、如图所示，有带风叶的小电动机一只，电热丝一段，开关两只（S1，S2），插头一只，导线若干，利用这些器材可以连接成一个有冷、热两档风的电吹风电路.要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2 时吹热风，请你用笔画线作导线，按要求将图中元件连接起来.。
