化工自动化7自动控制系统概述

化工自动化过程控制系统化工自动化过程控制系统是将计算机技术、仪器仪表技术和控制技术等融入到化工生产过程中，通过自动控制设备和系统来实现化工过程的自动化操作和监测。

该系统在提高化工生产效率、优化生产工艺、提高产品质量等方面具有重要作用。

化工自动化过程控制系统主要包括硬件设备和软件系统两部分。

硬件设备包括传感器、执行器、PLC控制器、数据采集仪表等；软件系统包括数据处理、控制算法、人机界面等。

整个系统通过各个硬件设备的联动和软件系统的协调来完成对化工生产过程的控制和监测。

化工自动化过程控制系统的工作流程主要包括数据采集、数据处理、控制操作和结果输出等环节。

首先，通过传感器采集化工过程中的各种参数和变量，如温度、压力、流量等。

然后，将采集到的数据传输到数据处理系统，进行数据分析和处理，为后续的控制操作提供依据。

接下来，通过控制算法和控制器对数据进行处理，并发送控制命令给执行器，实现对化工设备的自动控制。

最后，通过人机界面向操作人员展示控制结果和过程状态，供操作人员进行监测和调整。

1.提高生产效率：自动化控制系统可以对化工过程进行实时监测和调整，能够更加准确地控制各个参数，提高生产效率，减少能源和原材料的消耗。

2.优化生产工艺：通过数据处理和控制算法的优化，可以对生产工艺进行优化调整，提高产品质量，并减少废品产生。

3.提高安全性：自动化控制系统能够对化工过程中的危险因素进行实时监测和处理，及时发现并解决潜在的安全隐患，保障生产和操作人员的安全。

4.实现远程监控和操作：化工自动化过程控制系统可以实现远程监控和操作，操作人员可以通过远程终端实时监测和调整化工过程，不受时间和空间限制。

5.数据化管理：通过自动化控制系统可以实现对化工过程中的数据进行实时采集和存储，便于后续数据分析和处理，为决策提供科学依据。

综上所述，化工自动化过程控制系统是化工生产中的重要一环，能够提高生产效率、优化工艺、提高安全性，并实现远程监控和数据化管理。

化工厂装置自动化控制系统解析化工厂装置自动化控制系统是现代化工生产的重要组成部分，它通过自动化技术的应用，实现了对生产过程的精确控制和监测。

本文将对化工厂装置自动化控制系统进行解析，探讨其原理、应用以及未来发展趋势。

一、自动化控制系统的原理化工厂装置自动化控制系统的原理主要包括传感器、执行器、控制器和人机界面四个部分。

传感器是自动化控制系统的感知器官，通过测量和检测生产过程中的各种参数，如温度、压力、流量等，将这些参数转化为电信号，并传输给控制器。

执行器是自动化控制系统的执行器官，根据控制器发出的指令，控制生产过程中的各种执行元件，如电动阀门、电机等，实现对生产过程的控制。

控制器是自动化控制系统的大脑，它接收传感器传来的信号，并根据预设的控制策略，计算出相应的控制指令，再将指令发送给执行器，实现对生产过程的控制。

人机界面是自动化控制系统与操作人员之间的桥梁，通过显示屏、键盘、鼠标等设备，将生产过程中的各种参数和状态以图形化、直观化的方式展示给操作人员，同时也接受操作人员的指令和反馈信息。

二、自动化控制系统的应用化工厂装置自动化控制系统广泛应用于各个环节，包括原料输送、反应控制、产品分离、能源管理等。

在原料输送方面，自动化控制系统可以通过对输送管道的压力、流量等参数进行实时监测和调节，确保原料的准确输送和流程的稳定运行。

在反应控制方面，自动化控制系统可以通过对反应温度、压力、物料配比等参数进行控制，实现反应过程的精确控制，提高产品质量和产量。

在产品分离方面，自动化控制系统可以通过对分离设备的温度、压力等参数进行控制，实现产品的分离和回收，减少能源消耗和环境污染。

在能源管理方面，自动化控制系统可以通过对能源设备的运行状态和能耗进行监测和调节，实现能源的高效利用和节约。

三、自动化控制系统的未来发展趋势随着科技的不断进步和应用需求的不断增加，化工厂装置自动化控制系统也在不断发展和改进。

一方面，自动化控制系统将更加注重智能化和自适应性。

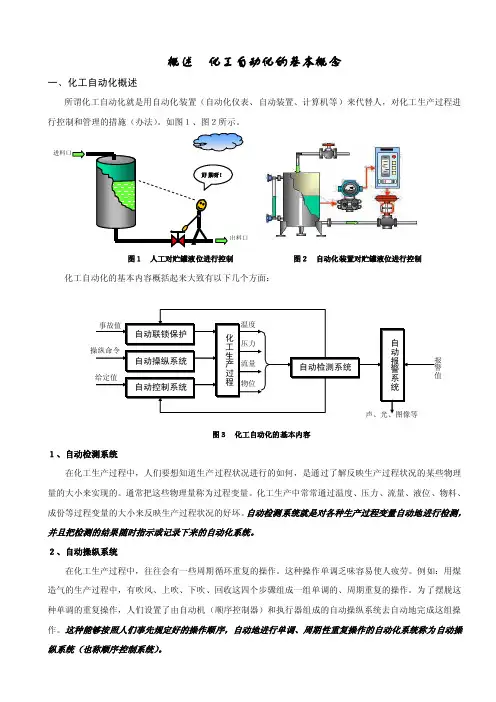

概述 化工自动化的基本概念一、化工自动化概述所谓化工自动化就是用自动化装置（自动化仪表、自动装置、计算机等）来代替人，对化工生产过程进行控制和管理的措施（办法）。

如图１、图２所示。

图１ 人工对贮罐液位进行控制 图２ 自动化装置对贮罐液位进行控制化工自动化的基本内容概括起来大致有以下几个方面：图３ 化工自动化的基本内容 １、自动检测系统在化工生产过程中，人们要想知道生产过程状况进行的如何，是通过了解反映生产过程状况的某些物理量的大小来实现的。

通常把这些物理量称为过程变量。

化工生产中常常通过温度、压力、流量、液位、物料、成份等过程变量的大小来反映生产过程状况的好坏。

自动检测系统就是对各种生产过程变量自动地进行检测，并且把检测的结果随时指示或记录下来的自动化系统。

２、自动操纵系统在化工生产过程中，往往会有一些周期循环重复的操作。

这种操作单调乏味容易使人疲劳。

例如：用煤造气的生产过程中，有吹风、上吹、下吹、回收这四个步骤组成一组单调的、周期重复的操作。

为了摆脱这种单调的重复操作，人们设置了由自动机（顺序控制器）和执行器组成的自动操纵系统去自动地完成这组操作。

这种能够按照人们事先规定好的操作顺序，自动地进行单调、周期性重复操作的自动化系统称为自动操纵系统（也称顺序控制系统）。

3、自动控制系统化工生产过程是连续的生产过程，各种过程变量都是连续变化的模拟量。

在化工生产中，常常要求通过操作使得某些表征化工生产过程状况的、重要的过程变量，相对地稳定在生产工艺要求的数值上。

例如：在精馏塔的操作中，提馏段的温度是否稳定在某个量值上，将直接影响到精馏塔工作状况的好坏和产品质量的优劣，通常设置一个自动控制系统对提馏段温度进行自动操作。

这种操纵某种物料量或能量的大小，使得某个过程变量保持在生产工艺要求的给定值上的自动化系统，叫自动控制系统。

4、自动报警系统、自动联锁保护系统在化工生产过程中常常会遇到这样的情况，当某个过程变量的数值超过或低于一定的限制时，就会影响生产的正常进行，甚至会造成种种事故。

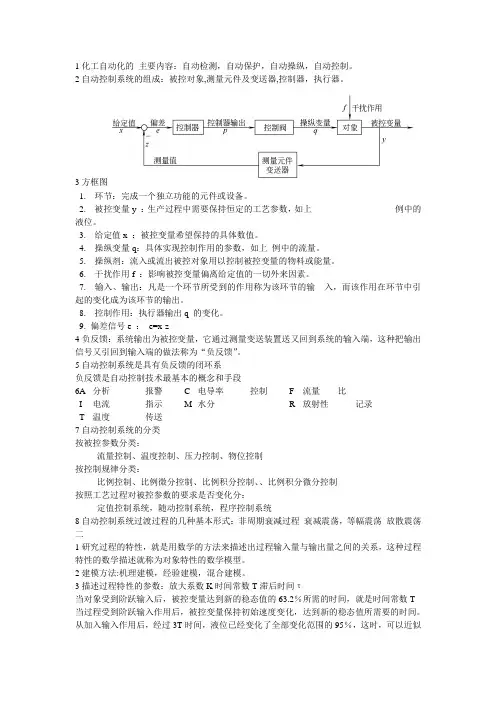

1化工自动化的主要内容：自动检测，自动保护，自动操纵，自动控制。

2自动控制系统的组成：被控对象,测量元件及变送器,控制器，执行器。

3方框图1. 环节：完成一个独立功能的元件或设备。

2. 被控变量y ：生产过程中需要保持恒定的工艺参数，如上例中的液位。

3. 给定值x ：被控变量希望保持的具体数值。

4. 操纵变量q：具体实现控制作用的参数，如上例中的流量。

5. 操纵剂：流入或流出被控对象用以控制被控变量的物料或能量。

6. 干扰作用f ：影响被控变量偏离给定值的一切外来因素。

7. 输入、输出：凡是一个环节所受到的作用称为该环节的输入，而该作用在环节中引起的变化成为该环节的输出。

8. 控制作用：执行器输出q 的变化。

9. 偏差信号e ：e=x-z4负反馈：系统输出为被控变量，它通过测量变送装置送又回到系统的输入端，这种把输出信号又引回到输入端的做法称为“负反馈”。

5自动控制系统是具有负反馈的闭环系负反馈是自动控制技术最基本的概念和手段6A 分析报警 C 电导率控制 F 流量比I 电流指示M 水分R 放射性记录T 温度传送7自动控制系统的分类按被控参数分类：流量控制、温度控制、压力控制、物位控制按控制规律分类：比例控制、比例微分控制、比例积分控制、、比例积分微分控制按照工艺过程对被控参数的要求是否变化分：定值控制系统，随动控制系统，程序控制系统8自动控制系统过渡过程的几种基本形式：非周期衰减过程衰减震荡，等幅震荡放散震荡二1研究过程的特性，就是用数学的方法来描述出过程输入量与输出量之间的关系，这种过程特性的数学描述就称为对象特性的数学模型。

2建模方法:机理建模，经验建模，混合建模。

3描述过程特性的参数：放大系数K时间常数T滞后时间τ当对象受到阶跃输入后，被控变量达到新的稳态值的63.2％所需的时间，就是时间常数T 当过程受到阶跃输入作用后，被控变量保持初始速度变化，达到新的稳态值所需要的时间。

从加入输入作用后，经过3T时间，液位已经变化了全部变化范围的95％，这时，可以近似地认为动态过程基本结束。

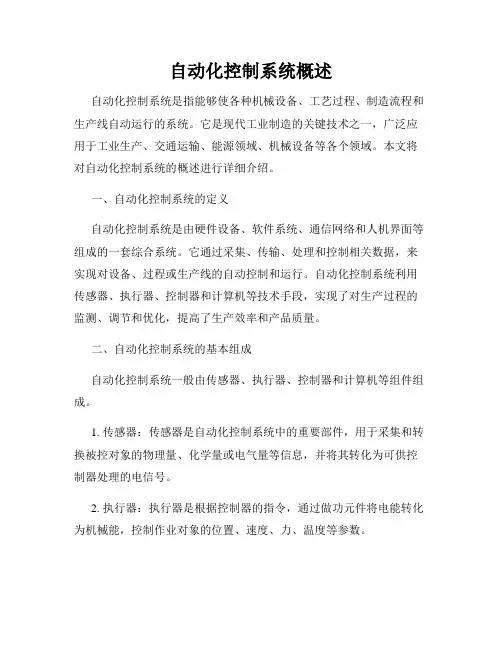

自动化控制系统概述自动化控制系统是指能够使各种机械设备、工艺过程、制造流程和生产线自动运行的系统。

它是现代工业制造的关键技术之一，广泛应用于工业生产、交通运输、能源领域、机械设备等各个领域。

本文将对自动化控制系统的概述进行详细介绍。

一、自动化控制系统的定义自动化控制系统是由硬件设备、软件系统、通信网络和人机界面等组成的一套综合系统。

它通过采集、传输、处理和控制相关数据，来实现对设备、过程或生产线的自动控制和运行。

自动化控制系统利用传感器、执行器、控制器和计算机等技术手段，实现了对生产过程的监测、调节和优化，提高了生产效率和产品质量。

二、自动化控制系统的基本组成自动化控制系统一般由传感器、执行器、控制器和计算机等组件组成。

1. 传感器：传感器是自动化控制系统中的重要部件，用于采集和转换被控对象的物理量、化学量或电气量等信息，并将其转化为可供控制器处理的电信号。

2. 执行器：执行器是根据控制器的指令，通过做功元件将电能转化为机械能，控制作业对象的位置、速度、力、温度等参数。

3. 控制器：控制器是自动化控制系统的核心部件，其作用是根据传感器的数据和事先设定的控制策略，采取相应的控制方法对执行器进行控制。

4. 计算机：计算机作为自动化控制系统的主控设备，负责控制、监测、管理和优化自动化系统的运行。

它可以根据实时数据进行监控和调整，同时还可以通过网络传输数据，实现远程控制和管理。

三、自动化控制系统的应用领域1. 工业生产：自动化控制系统在工业生产中得到广泛应用，可以实现生产过程的全面自动化。

它可以提高产品的质量和生产效率，减少人力资源的浪费，降低能源消耗和排放。

2. 交通运输：自动化控制系统在交通运输中的应用包括交通信号控制系统、自动驾驶系统和航空航天系统等。

它可以提高交通运输的安全性和效率，并减少事故的发生率。

3. 能源领域：自动化控制系统在能源领域的应用主要包括电力系统控制、石油化工过程控制和新能源发电等。

简述化工自动控制一、引言化工自动控制是指通过自动化技术和设备来控制化工生产过程中的各种物理、化学和生物变化，以实现高效、安全、稳定的生产运行。

随着科技的不断发展，化工自动控制已经成为现代化工生产不可或缺的重要组成部分。

二、化工自动控制的基本原理1.反馈控制原理：通过传感器采集被控变量，与设定值进行比较，通过控制器输出信号调节执行机构来实现对被控对象的精确调节。

2.前馈控制原理：根据预测模型对未来可能发生的变量进行预测和计算，并在实际变量出现之前提前进行调节，从而达到更好的效果。

3.组合控制原理：将反馈和前馈两种控制方式结合起来，以实现更加精确和可靠的控制效果。

三、化工自动控制系统的组成1.传感器：用于采集被控对象的各种参数信息。

2.执行机构：根据信号输出来调节被控对象。

3.信号处理器：用于将传感器采集到的信息转换为数字信号，并进行处理。

4.控制器：根据反馈信号和预测模型输出控制信号，实现对被控对象的精确调节。

5.人机界面：提供给操作人员进行操作和监控的界面，如计算机屏幕、触摸屏等。

四、化工自动控制系统的应用1.生产过程中的自动化控制：可以实现对生产过程中各种参数的精确调节，提高生产效率和质量。

2.安全监测和报警系统：通过对生产过程中各种参数进行监测，及时发现异常情况并进行报警处理，保障生产安全。

3.环保治理系统：通过对废气、废水等进行监测和处理，在保障环境质量的同时实现资源的最大利用。

五、化工自动控制技术的未来发展趋势1.智能化技术：将人工智能技术应用于化工自动控制领域，实现更加智能化、自主化的生产运行。

2.大数据分析技术：通过对海量数据进行分析和挖掘，提高生产效率和质量。

3.云计算技术：将化工自动控制系统与云计算技术结合起来，实现更加高效、安全、稳定的生产运行。

六、结论化工自动控制技术是化工生产的重要组成部分，随着科技的不断发展，其应用范围和效果将会得到进一步提升。

在未来的发展中，我们需要不断地创新和完善技术，以实现更加智能化、高效化、安全化的生产运行。

化工自动化过程控制系统在当今的化工生产领域，自动化过程控制系统已经成为了提高生产效率、保障产品质量、确保生产安全的关键手段。

它犹如化工生产的“智慧大脑”，精准地指挥着各种生产环节，实现了从原材料投入到产品产出的全流程智能化管理。

化工自动化过程控制系统是一个复杂而又精密的体系，它融合了计算机技术、控制理论、传感器技术、通信技术等多种先进技术。

通过对生产过程中的温度、压力、流量、液位等各种参数进行实时监测和控制，使得化工生产能够在最优的条件下进行。

在化工生产中，温度控制是至关重要的一环。

例如，在化学反应过程中，温度的高低直接影响着反应的速率和产物的质量。

自动化过程控制系统能够通过温度传感器实时获取反应釜内的温度信息，并根据预设的温度范围，自动调节加热或冷却装置的工作状态，从而确保温度始终保持在理想的范围内。

同样，压力控制对于化工生产的安全性也具有重要意义。

过高的压力可能导致设备破裂，引发严重的安全事故；而压力过低则可能影响反应的进行和产品的质量。

系统中的压力传感器会实时监测压力变化，一旦压力超出正常范围，控制系统会立即采取措施，如调整阀门开度或启动泄压装置，以保障生产的安全稳定进行。

流量控制在化工生产中也不可或缺。

准确控制原材料和各种介质的流量，不仅能够保证生产过程的顺利进行，还能够实现原材料的精确配比，从而提高产品的质量和收率。

液位控制则主要用于保障容器内液位的稳定，防止出现液位过高导致溢出或液位过低影响设备正常运行的情况。

化工自动化过程控制系统的核心组成部分包括传感器、控制器和执行器。

传感器就像是系统的“眼睛”，负责收集各种生产数据，并将其转化为电信号传递给控制器。

控制器则相当于系统的“大脑”，它对传感器传来的数据进行分析和处理，然后根据预设的控制策略计算出控制指令，并将指令发送给执行器。

执行器就像是系统的“手脚”，它根据控制器的指令来执行相应的操作，如调节阀门开度、改变电机转速等，从而实现对生产过程的控制。

化工自动化控制系统化工自动化控制系统是指将电子技术、计算机技术和自动控制技术等应用于化工过程控制的一种系统。

它通过采集和处理各种过程参数，实现对化工生产设备的自动控制和调节，提高生产效率、产品质量和安全性。

本文将从系统组成、工作原理和应用价值等方面进行介绍。

一、系统组成化工自动化控制系统由以下几个主要组成部分构成：1. 传感器：用于检测和测量化工过程中的各种参数，如温度、压力、流量、液位等。

常用的传感器有温度传感器、压力传感器、流量传感器和液位传感器等。

2. 执行器：根据控制系统的指令，控制化工生产设备的操作，如启动、停止、调节等。

常见的执行器有电动执行器、气动执行器和液压执行器等。

3. 控制器：它是化工自动化控制系统的核心部分，负责采集传感器的信号，经过处理后发出控制信号给执行器，实现对化工过程的调控。

控制器能够根据设定的参数和算法，实时监测和调整化工过程的状态。

4. 通信网络：用于传输和交换控制系统中的数据和信息。

通信网络可以是有线网络，也可以是无线网络。

近年来，随着无线通信技术的快速发展，越来越多的化工企业采用无线通信网络来构建自动化控制系统，提高生产效率和灵活性。

5. 监视与操作界面：化工自动化控制系统通常配备了人机界面，操作人员通过界面可以实时监视和控制化工过程。

界面可以是触摸屏、计算机软件等形式，方便操作人员进行设备的参数设定、趋势曲线显示和故障诊断等操作。

二、工作原理化工自动化控制系统的工作原理可以概括为以下几个步骤：1. 传感器采集数据：传感器负责采集化工过程中的各种参数，如温度、压力等，并将数据转化为电信号或数字信号输出。

2. 控制器处理数据：控制器通过接收传感器的信号，对数据进行处理和分析，并根据事先设定的控制策略和算法，生成控制信号。

3. 控制信号传输：控制信号通过通信网络传输给执行器，控制执行器的操作。

执行器根据接收到的信号，调整化工设备的工作状态，以实现对化工过程的控制。
