基本ArcGIS的地形数据提取与分析基于ArcGIS10地形数据提取与分析舒城县林业局汪⾃胜摘要：本⽂以森林资源调查⼯作实践为例，详细总结了如何利⽤ArcGIS10软件对纸质地形图，通过扫描、⽮量化⽣成⾼程栅格数据；利⽤⾼程栅格数据进⾏等⾼线加密、⾼程统计、坡向和坡度分析；以及利⽤坡向、坡度等地形因⼦实现⾃动区划图斑的⽅法和过程。
关键词：森林资源调查 ArcGIS 地形分析地形因⼦是划分森林资源调查图斑的重要因⼦，在条件有限的情况下，我们经常是利⽤纸质地形图，通过⼈⼯判定，来确定⼯作图斑的海拔、坡向和坡度。
准确度受判定⼈员的业务⽔平影响较⼤。
利⽤ArcGIS10的⽮量化⼯具和地形数据分析⼯具，可以实现对图斑地形因⼦的⾃动判读，甚⾄可以⾃动区划图斑。
⼀、地形图⽮量化要想利⽤计算机来进⾏地形分析，⾸先应对纸质地形图进⾏扫描⽮量化，将其转化成计算机可以识别的数据格式(见图1)。
图1 地形图灰度栅格图像地形图⽮量化前，需要将纸质图扫描成灰度栅格图像，并对栅格图像进⾏⼆值化处理。
1、在ArcMap中对栅格图像进⾏符号化处理。
分类⽅法：⼿动；类别数：2；调整中断值，直到满意为⽌，记录下中断值；2、重分类。
利⽤ArcToolbox⼯具箱中的“空间分析-重分类”⼯具，根据记录的中断值，对图像进⾏重分类，⽣成⼆值图（见图2）。
图2 重分类⼯具设置和⼆值图3、⽮量化。
加载⽤来保存⽮量化成果的点、线要素类⽂件，在编辑状态下，运⽤ArcScan⼯具开始⽮量化。
（1）根据⽮量化点、线的栅格宽度，在⽮量化设置中设置理想的最⼤线宽等参数。
可以在完成设置后，运⽤“显⽰预览”功能来查看参数设置是否合理(见图3)。
图3 ⽮量化设置和效果预览（2）运⽤“在区域内部⽣成要素”⼯具选择要⽮量化的区域，在弹出的模板对话框中，对点、线要素的模板采⽤默认设置，完成⾃动⽮量化。
（3）运⽤编辑⼯具清理掉错误短线和噪点，对断开的地⽅等进⾏修补。
（4）将等⾼线、道路和⽔系地物进⾏分层，分别保存到等⾼线、道路、⽔系要素类中。
Arcgis地形分析DEM提取坡度(1)新建地图文档，加载【ArcGIS地形分析--TIN及DEM的生成，TIN的显示】经验教程中得到的DEM数据：huainan(2)在【ArcToolbox】中，执行命令[3D Analyst工具]——[栅格表面]——[坡度]，参照下图所示，指定各参数：执行后，得到坡度栅格Slope_tingri1：坡度栅格中，栅格单元的值在[0 -60] 度间变化右键点击图层[Slope_TinGrid]，执行[属性命令]，设置图层[符号系统]，重新调整坡度分级。
将类别调整为5，点[分类]按钮，用手动分级法，将中断值调整为：10，20，30，40，60。
DEM提取山顶点1.添加dem数据，制作15m和75m等高线。
2.制作阴影阴影图像【空间分析】----【表面分析】----【地表阴影】，生成地表阴影图像hillsha。
3.提取栅格数据的有效区域。
【空间分析】----【地图制图】----【栅格计算器】。
“要提取的文件名”=“huainan54”>=0，（注意：红色等号是1个=，而不是栅格计算器中的2个==）。
“back”=“huainan54”>=0，生成back文件。
5.按照等高线75m等高线15m，back，hillsha叠放。
1.提取dem数据中的最大值。
【空间分析工具】----【邻域分析】----【块统计】，生成maxpoint文件参数设置如下：Maxpoint7.提取山顶点。
【空间分析】----【地图制图】----【栅格计算器】。
输入命令：sd=（[axpoint]-[淮南54]）==0,生成sd文件。
8.山顶点栅格文件二值化。
【空间分析工具】----【重分类】----【重分类】。
生成re-sd9.生成山顶点栅格数据转换为shapefile。
【转换工具】----【栅格转换】----【栅格数据转点】，生成山顶点矢量文件。
ArcGIS利用水文分析方法提取山脊、山谷线提取方法大致可以分为以下五种：1) 基于图像处理技术的原理；2) 基于地形表面几何形态分析的原理；3) 基于地形表面流水物理模拟分析原理；4) 基于地形表面几何形态分析和流水物理模拟分析相结合的原理；5) 平面曲率与坡形组合法。
地形鞍部的提取地形鞍部的提取1.背景相邻两山头之间呈马鞍形的低谷凹部分称为鞍部.鞍部点是重要的地形控制点,它和山顶点，山谷点以及山脊线，山谷线等构成地形特征点，对地形具有很强的控制作用。
因此，对这些地形特征点，线的分析研究在数字地形分析中具有很重要的意义。
同时，由于鞍部点的特殊地貌形态，使得鞍部点的提取方法较山顶点和谷底点更难，目前还都存在一定的技术局限性。
2.目的：利用水文分析的方法提取地形鞍部点，通过多种GIS空间分析方法的应用，提高对知识的综合运用能力。
3.要求：利用水文分析模块和空间分析模块相应功能提取样区地形鞍部点。
4.数据：25米分辨率的DEM数据，面积约为59平方公里。
5算法思想：鞍部具有独特的形态特征，可被认为是原始地形中的山脊和反地形中的山脊会合的地方，因此可以通过提取正反地形的山脊线并求其交点，获取鞍部点。
6.操作步骤：（1）正地形、等高线和晕渲图的提取：同山脊线和山谷线的提取中一样，由于鞍部点的整体位置是处于山脊上的，需要提取出地形以过滤那些在负地形上的错误的点。
正地形的提取过程与第一个例子完全相同，提取过程分别是：利用11*11的窗口进行平均值的邻域分析，结果为meandem，原始DEM 与meandem相减并以0为界进行重分类，大于0的属性值赋值为1，小于0的赋值为0，结果命名为zhengdixing。
利用SpatialAnalyst菜单下的SurfaceAnalysis菜单中的Contour 和Hillshade工具分别提取样区等高距为40米的等高线数据ctour和样区晕渲图hillshade（2）山脊线的提取山脊线的提取与练习1（见“小傻帽吧”文库中的“山脊线、山谷线的提取”，就是用到Hydrology水文分析工具的那个word文档）中山脊线的提取过程完全相同。
分别是进行洼地填充—水流方向提取—汇流累计量计算—汇流累积量等于0的提取。
提取过程产生的各个数据分别为：filldem、flowdir、flowacc以及flowacc0好吧，为了方便大家，我还是在重复下山脊线提取的过程吧O(∩_∩)O~ a洼地填充：使用Hydrology工具中的fill工具b无洼地水流方向计算：Hdrology中的flow Dirfillc：汇流累积量计算：Hdrology中的flowAccumulation工具d汇流累积量为0的提取:spaitialAnalyst模块的下拉箭头,单击RasterCalculator,计算:e邻域处理:f重新分类:g将二值化的neiborfacc00进行重分类为reneibor,将属性值接近1的那一类的属性值赋值为1,其余赋值为0h用spatialAnalyst菜单下的RasterCalculator将重分类后的reneibor 数据与正地形数据zhengdixing相乘,消除那些存在于负地形区域中的错误山脊线,然后将计算结果进行重分类,所有值不为1的栅格赋值为nodata,记得到山脊线.（3）反地形山脊的提取反地形山脊的提取与练习1中山谷的提取过程完全相同，分别是基于原始DEM计算出反地形DEM数据（计算中是利用原始DEM减去常熟3000）；基于反地形DEM数据提取水流方向数据；基于水流方向数据进行汇流累积量数据；提取汇流累积量数据等于0的栅格。
山脊线、山谷线和鞍部点的提取山脊线、山谷线和鞍部点的提取一．实习背景山脊线、山谷线是地形特征线，它们对地形、地貌具有一定的控制作用。
它们与山顶点、谷底点以及鞍部点等一起构成了地形及其起伏变化的骨架结构。
因此在数字地形分析中，山脊线和山谷线以及地形特征点等的提取和分析是很有必要的。
相邻两山头之间呈马鞍形的低凹部分称为鞍部，鞍部是两个山脊和两个山谷会合的地方。
鞍部点是重要的地形控制点，它和山顶点、山谷点以及山脊线、山谷线等构成的地形特征点线，具有对地形具有很强的控制作用。
因此，对这些地形特征点、线的分析研究在数字地形分析中具有很重要的意义。
同时，由于鞍部点的特殊地貌形态，使得鞍部点的提取方法较山顶点和山谷的提取更难，目前没有什么有效的方法来提取鞍部点，利用水文分析的方法可以来提取一些鞍部点，但是它还是具有一定局限性。
二．实习目的（1）熟练掌握基于DEM利用ArcGIS进行提取相关地形特征的方法与原理；（2）深入认识山脊线、山谷线和鞍部点3个基本地形特征；三．实习内容１.提取ｄｅｍ数据的ＳＯＡ２基于地形表面的几何形态分析方法提取山脊线山谷线3.基于DEM水文分析方法提取山脊线山谷线4.鞍部点的提取四．实习数据DEM五．实习工具Surface Analyst，model工具六．实习步骤1.提取DEM的SOA数据A．求取原始DEM数据层的最大高程值，记为H；通过Spatial Analysis 下的栅格计算器 Calculator，公式为（H－DEM），得到与原来地形相反的 DEM数据层，即反地形DEM数据；B．基于反地形 DEM数据求算坡向值；C．利用 SOA 方法求算反地形的坡向变率，记为 SOA2，由原始DEM数据求算出的坡向变率值为 SOA1；D.在 Spatial Analysis下使用栅格计算器 Calculator，公式为 SOA ＝（（[SOA1]+[SOA2]）-Abs（[SOA1]-[SOA2]））/ 2，即可求出没有误差的 DEM 的坡向变率，2.利用基于地形表面的几何形态分析方法提取山脊线山谷线（1）山脊线的提取其中在focal statistics中选择3*3的窗口，类型选择为mean,在minus中再次导入DEM，进行计算。

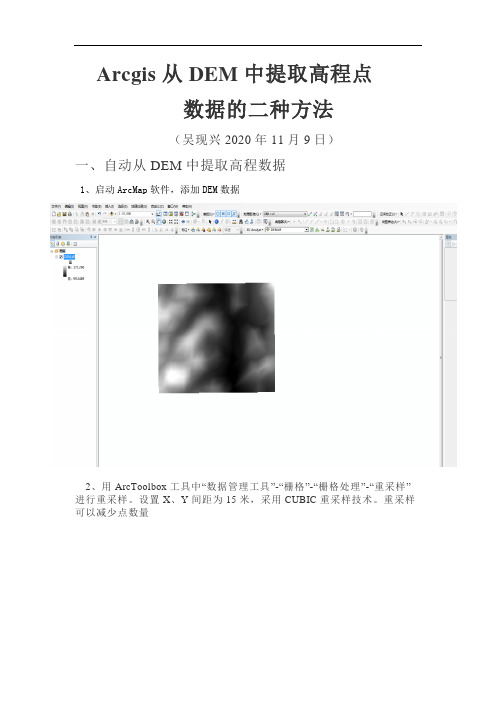

Arcgis从DEM中提取高程点
