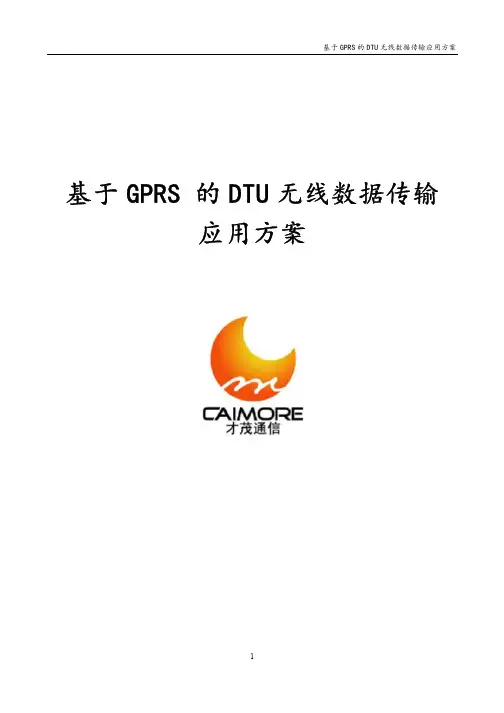

基于 GPRS 的 DTU 无线数据传输应用方案基于 GPRS 的 DTU 无线数据传输 应用方案1基于 GPRS 的 DTU 无线数据传输应用方案方案声明版权声明： 本方案包含的所有内容均受版权法的保护，未经厦门才茂通信科技有限公 司的书面授权，任何组织和个人不得以任何形式或手段对整个方案和部分内容 进行复制和转载，并不得以任何形式传播。
商标声明： Caimore 和其他才茂商标均为厦门才茂通信科技有限公司的商标。
本文档提 及的其他所有商标或注册商标，由各自的所有人拥有。
注意 由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定， 本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或 暗示的担保。
AllRightReserved@caimore厦门才茂通信科技有限公司2基于 GPRS 的 DTU 无线数据传输应用方案1、前言利用 GPRS 无线传输技术，基于 GPRS 网络，通过无线数据传输业务，应用才茂通信 DTU 无线传输终端设备，可以为电力、水利、热网、环保、交通等行业提供实时的数据传输、采 集、发布、远程管理与控制、实现远程无线数据传输的完美解决方案。
2、关于 GPRS2.1、GPRS（General Packet Radio Service）通用无线分组业务所谓 GPRS，是一种基于 GSM 系统的无线分组交换技术，提供端到端的、广域的无线 IP 连接。
GPRS 充分利用共享无线信道，采用 IP Over PPP 实现数据终端的高速、远程接入。
作 为现有 GSM 网络向第三代移动通信演变的过渡技术（2.5G） ，GPRS 在许多方面都具有显著的 优势。
GPRS 有下列特点及优点： 1） 、可充分利用现有资源------中国移动全国范围的 GSM 电信网络，灵活、方便、快速、 低建设成本地为用户数据终端提供远程接入网络的部署； 2） 、传输速率高，GPRS 数据传输速度可达到 57.6Kbps，最高可达到 115Kbps—170Kbps， 完全可以满足用户应用的需求，下一代 GPRS 业务的速度可以达到 384Kbit/s； 3） 、接入时间短，GPRS 接入等待时间短，可快速建立连接，平均为两秒； 4） 、提供实时在线功能 “alwaysonline”，用户将始终处于连线和在线状态，这将使访 问服务变得非常简单、快速； 5） 、资费便宜，计费合理：GPRS 是按流量计费的，GPRS 用户只有在发送或接收数据期间 才占用资源，用户可以一直在线，按照用户接收和发送数据包的数量来收取费用，没有数据 流量的传递时，用户即使挂在网上也是不收费的。
益丰无线VPDN解决方案VPDN(Virtual Private Dialup Networks)是虚拟拨号专网技术的简称，它是基于拨号用户的虚拟专用网络，利用IP网络的承载功能，结合相应的认证和授权机制，在公用网络中建立专用的虚拟数据通信网络。
联通的4G/3G (LTE-FDD/TD-LTE)无线VPDN网络是利用LTE-FDD第四代移动通信网络(向下兼容3G)，结合无线上网卡和无线路由器等设备，为解决大客户益丰药房的内部办公网、生产网应用的无线数据传输业务。
相比GSM/WCDMA的VPDN网络，LTE-FDD能够为客户提供更高的数据传输速率，满足客户各种应用。
VPDN作为远程访问和网络互联的高效低价、安全可靠的解决方案，集灵活性、安全性、经济性以及可扩展性于一身，可充分满足企业分支机构、移动办公安全通信的需求，已成为一项相当普及的网络业务。
目前，无线VPDN技术已经在金融行业以及其他行业客户中得到了广泛应用。
联通VPDN产品是通过在客户端LNS和联通GGSN之间建立L2TP隧道的技术实现方式。
其采用统一的VPDN.JXAPN接入点名接入客户内网，不同的客户通过用户名中的企业域名进行区分。
该企业域名出现在无线终端拨号时所用的用户名中，一般为username@企业域名。
VPDN方式不采用三层的GRE隧道，采用更为安全的二层L2TP隧道在GGSN 与客户端之间建立专用通道连接。
VPDN方式可以支持客户端设置AAA，把认证请求送到客户端，由客户端AAA进行用户身份的第二次认证。
VPDN方式，客户可以自由规划其内网的网络设备与服务器的IP地址，不同客户的IP地址可以重叠。
VPDN业务技术实现方式1、VPDN网络拓扑结构客户的无线接入终端利用联通的LTE-FDD网络，接入联通VPDN平台，经过认证后，通过联通与客户的互联专线，实现无线接入终端与企业之间的数据传输。
在网络安全性方面，客户可以通过客户端的AAA服务器实现二次认证，并在联通与企业客户之间建立L2TP隧道，提高数据传输的安全性。

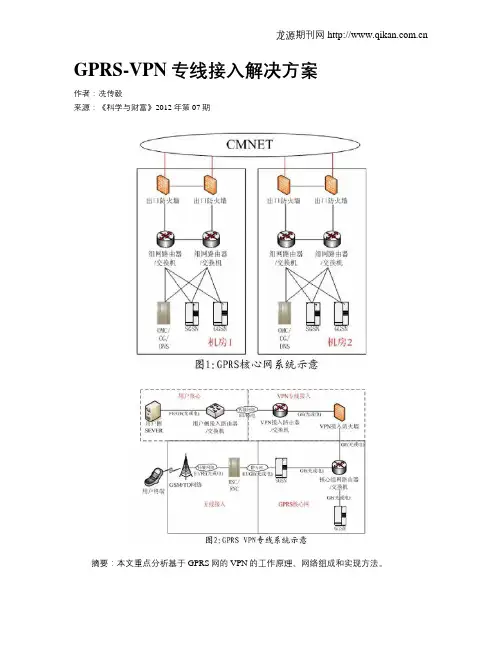

GPRS-VPN专线接入解决方案作者：冼传毅来源：《科学与财富》2012年第07期摘要：本文重点分析基于GPRS网的VPN的工作原理、网络组成和实现方法。
关键词：GPRS；VPN；原理；组成GPRS（General Packet Radio Service）通用無线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。
通俗地讲，GPRS是一项高速数据处理的技术，以"分组数据包"的形式传送资料至用户的手机或网络终端上。
VPN（Virtual Private Network）虚拟专用网络，是指通过一个公用网络（通常是Internet）建立一个临时的、安全的连接，是一条穿过混乱的公用网络的安全、稳定隧道。
使用这条隧道可以对数据进行几倍加密达到安全使用互联网的目的。
虚拟专用网是对企业内部网的扩展。
虚拟专用网可以帮助远程用户、公司分支机构、商业伙伴及供应商同公司的内部网建立可信的安全连接，用于经济有效地连接到商业伙伴和用户的安全外联网虚拟专用网。
传统的VPN接入方式是在台式计算机上设置专用的IP地址，通过专用的账号接入Internet的方式来实现。
一、GPRS VPN专线网络组成GPRS核心网主要包括SGSN和GGSN等设备，SGSN为用户提供服务，与MSC/VLR/EIR配合完成移动性、逻辑链路、无线资源等的管理功能；GGSN是网关或路由器，它提供GPRS和公共分组数据网以X.25或X.75协议互联，也支持GPRS和其它GPRS的互联；GGSN和SGSN一起配合完成GPRS的路由功能。
另外还包括计费CG服务器，DNS解析设备，OMC网管设备，核心组网交换机/服务器和出口防火墙等。
现网GPRS核心网组网拓扑简图如下：目前，移动公司建设的GPRS VPN专线系统主要包含用户核心、VPN专线接入、GPRS核心网、无线接入和用户终端等几部分。
用户核心是VPN用户的业务核心服务器设备，用于处理和存储用户的各种业务内容、信息的数据；VPN专线接入是系统的核心部分，负责将用户侧设备接入GPRS核心网，实现用户的GPRS VPN专线的接入；GPRS核心网和无线接入是无线通信网络的核心部分和接入部分，负责核心数据交换处理和用户终端接入；用户终端是指移动用户的手机或笔记本电脑等设备。
通过VPDN业务构建安全移动内网摘要：随着互联网的飞速发展，移动互联时代已经到来，在这个时代中，终端、网络等资源已经被越来越多的人所使用。
而伴随着移动互联网的快速发展和人们对移动应用的不断追求，网络安全问题也变得越来越严重。
由于移动内网安全的特殊性，越来越多的人开始转向基于IP和无线业务互联发展起来的VPDN。
笔者认为通过将有线和无线业务进行融合以建立新的内网VPDN架构是当前实现这一目标、甚至是未来实现移动互联网安全发展的一个很好途径。
关键词：移动通信；VPDN业务；安全内网1引言移动内网(TD-LTE)是基于蜂窝网络的无线通信网络，相比传统蜂窝网络，其安全性更高，支持语音、数据和视频。
由于用户终端数量不断增加，移动设备变得越来越多，而运营商可以为用户提供一个新的服务体验，因此越来越多电信运营商开始采用移动通信产品替代固定电话进行语音和数据的传输。
除了提供低成本的宽带服务，VPDN业务还具有带宽高、可扩展性强、成本低等优点。
基于VPDN技术的TD-LTE业务可提供多样化的接入方式和多种模式，可为用户带来更加灵活的通信体验。
目前，中国电信、中国联通和中国移动都推出了自己具有特色的VPDN产品，为广大用户提供多样化的移动业务体验。
2基于IP和无线业务的VPDN新架构概述2.1利用现有基础网络提供VPDN运营商内部现有的基础网络通过虚拟专用网络来为移动用户提供VPDN，用户可通过华为VPower设备连接到其专属的NSA(Non-Party System Agent，即虚拟专用网）内网，当该用户移动时也可通过运营商专用网络发送语音和数据至电信运营商的IPTV。
目前大多数运营商都支持在内部或者外部环境中部署虚拟专用网络，但是在这种方案中由于缺少WAN和IP地址，导致了该业务无法实现远程控制、IP访问等功能。
例如华为公司的IPTV服务目前采用的都是Tom服务，由于该电信企业内部有专门用于用户通话以及视频通话的内部专网，因此也不具备远程控制功能。
GPRS无线通信技术论文1GPRS的组网方式采用APN专网接入首先要做的就是与移动申请APN专网业务，随后移动会为客户分配专用的APN，而对于普通用户就没有这种权利。
使用GPRS 专网的SIM卡只能开通专用APN不能使用其他的。
APN专网接入方式主要有：（3）中心采用主副GPRS-DTU，采用移动APN专网固定IP，在专网得到APN后给数据终端以及中心DTU分配移动内部固定IP，GPRS在数据终端附着时，SGSN会向HLR查询是否是所允许使用的，再通过DNS把APN 解析成相应的IP地址。
这种接入方式相对于公网接入方式而言，不仅缺少了DNS解析，又因为其本身自带移动内网固定IP，所以减少了中间环节有利于提高稳定性，另外还不用付宽带费，有比较好的性价比；（4）中心采用APN专线，其与子站点一律采用APN内网固定IP，这种方案所有的数据都在移动GPRS的APN网内传输，不用经过公网。
采用这种方案有许多好处如可以在整个传输过程中防止泄露信息，还可以在IP地址和端口进行过滤。
2中心服务器通道管理软件中心服务器通道管理软件包括数据转发模块、系统设置模块、数据库模块、下位机管理模块通信协议栈模块、数据加密模块以及GPRS通信模块通道管理软件是目前所有电网调度自动化系统中的通信方式与通信规约的集成所在。
其中通道管理软件每个模块都有各自的功能，系统设置模块主要是拥有用户权限管理、用户注销以及更改用户等功能系统设置在数据库中保存；数据库模块由系统配置库、报表库以及采集转发数据库三个子库组成，而系统配置库又包括系统设置库、下位机信息库以及通信协议栈库三个子库；每个子库又都有不同的模块来组成，每个模块都有其各自的作用，这里就不再进行一一的描述了。
3GPRS的安全性分析3、1GPRS所采用的安全措施与固定网络相比，无线网络在安全性方面做得还不够到位，为了使这种状况得到改善，对用户的传输信息进行保密，GPRS采用了GSM中大量的安全保证措施。
基于APN/VPDN专网业务实现GPRS DTU无线数据传输方案1、前言利用GPRS无线传输技术，基于GPRS 网络，通过APN/VPDN专网业务，利用才茂通信DTU 无线传输终端设备，可以为电力、水利、热网、环保、交通等行业提供实时的数据传输、采集、发布、远程管理与控制、实现远程无线数据传输的完美解决方案。
2、关于GPRS、APN与VPDN2.1、GPRS（General Packet Radio Service）通用无线分组业务所谓GPRS，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP 连接。
GPRS充分利用共享无线信道，采用IP Over PPP实现数据终端的高速、远程接入。
作为现有GSM网络向第三代移动通信演变的过渡技术（2.5G），GPRS在许多方面都具有显著的优势。
GPRS有下列特点及优点：1）、可充分利用现有资源------中国移动全国范围的GSM电信网络，灵活、方便、快速、低建设成本地为用户数据终端提供远程接入网络的部署；2）、传输速率高，GPRS数据传输速度可达到57.6Kbps，最高可达到115Kbps—170Kbps，完全可以满足用户应用的需求，下一代GPRS业务的速度可以达到384Kbit/s；3）、接入时间短，GPRS接入等待时间短，可快速建立连接，平均为两秒；4）、提供实时在线功能“alwaysonline”，用户将始终处于连线和在线状态，这将使访问服务变得非常简单、快速；5）、资费便宜，计费合理：GPRS是按流量计费的，GPRS用户只有在发送或接收数据期间才占用资源，用户可以一直在线，按照用户接收和发送数据包的数量来收取费用，没有数据流量的传递时，用户即使挂在网上也是不收费的。
GPRS业务，具有接入迅速、永远在线、流量计费等特点，在远程突发性数据实时传输中有不可比拟的优势，特别适合于频发小数据量的实时传输,因而GPRS业务在某些行业上有特殊的应用。

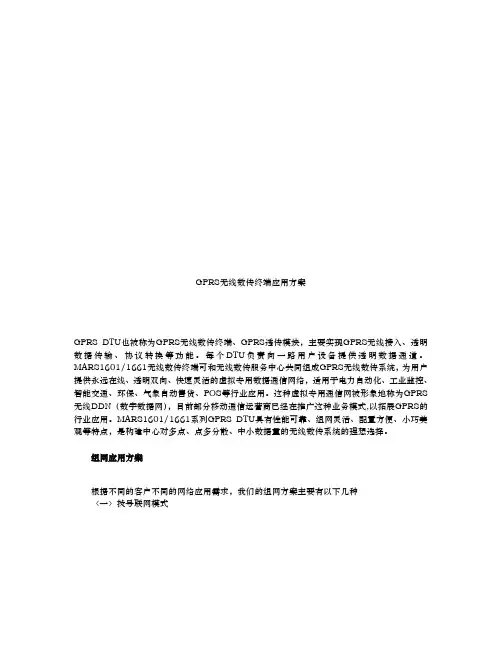

GPRS无线数传终端应用方案GPRS DTU也被称为GPRS无线数传终端、GPRS透传模块，主要实现GPRS无线接入、透明数据传输、协议转换等功能。
每个DTU负责向一路用户设备提供透明数据通道。
MARS1601/1661无线数传终端可和无线数传服务中心共同组成GPRS无线数传系统，为用户提供永远在线、透明双向、快速灵活的虚拟专用数据通信网络，适用于电力自动化、工业监控、智能交通、环保、气象自动售货、POS等行业应用。
这种虚拟专用通信网被形象地称为GPRS 无线DDN（数字数据网），目前部分移动通信运营商已经在推广这种业务模式,以拓展GPRS的行业应用。
MARS1601/1661系列GPRS DTU具有性能可靠、组网灵活、配置方便、小巧美观等特点，是构建中心对多点、点多分散、中小数据量的无线数传系统的理想选择。
组网应用方案根据不同的客户不同的网络应用需求，我们的组网方案主要有以下几种〈一〉拨号联网模式网络构成：A、无线业务处理中心：处理无线端末设备（无线业务终端、RTU+DTU等无线端末设备）提交的各项业务数据B、IP地址服务中心：动态刷新、保存无线业务处理中心获得的动态IP地址及无线端末设备获的动态IP地址。
IP地址服务中心可以和无线业务处理中心合二为一，共用一个系统C、MODEM：可以是实达ADSL MODEM（STAR AMR-100E、可以是传统电话拨号MODEM、可以是实达无线MODEM(STAR WM-100B)D、INTERNET网络：公众网数据传输平台E、GPRS网络：无线数据传输平台F、基站：连接无线端末设备和GPRS无线内部网络的节点。
G、无线端末设备：可以是无线终端（如书店的库存管理终端、零售店的库存管理终端等），可以是嵌入式应用中的实达无线MODEM（DTU）+各类嵌入试检测控制设备（RTU：比如环境检测设备、油田检测设备、污水检测设备等）网络调试：A、调试无线数据业务处理中心B、调试IP地址服务中心C、调试端末设备应用程序系统特点：A、通信速度适中B、通信质量较为稳定C、网络建设工作量小D、通信费用低E、适合对通信费用较为敏感的应用场合适用行业：A、大型连锁商场库存管理系统B、连锁书店管理系统C、环境检测系统D、电力检测控制系统E、污水检测系统〈二〉专线联网模式网络构成：A、业务处理系统：处理无线端末设备（无线终端、RTU+DTU、无线POS等）提交的各项业务数据B、网关设备：桥接移动网络与业务处理系统间的通信通道，（可以是路由器、可以是路由器＋防火墙、可以是路由器＋银行网控器等设备）C、GPRS网关支持点GGSN（Gateway GPRS Supporting Node）:桥接GPRS无线内部网络和客户间的网关设备。
目录1 概述 .................................................................................................................................................................... 1-11.1 VPDN概述 .............................................................................................................................................. 1-11.2 3G无线VPDN......................................................................................................................................... 1-22 3G无线VPDN技术原理................................................................................................................................... 2-12.1 3G无线VPDN组网形式........................................................................................................................ 2-12.2 3G无线VPDN实现过程........................................................................................................................ 2-32.2.1 L2TP隧道协议 ............................................................................................................................. 2-32.2.2 3G无线VPDN实现过程............................................................................................................. 2-42.3 3G无线VPDN安全措施........................................................................................................................ 2-61 概述1.1 VPDN概述VPDN（Virtual Private Dialup Network，虚拟专用拨号网）是VPN业务的一种，是基于拨号接入（PSTN、ISDN等）的虚拟专用拨号网业务，即以拨号接入方式上网，是利用IP网络的承载功能结合相应的认证和授权机制建立起来的安全，是近年来随着网络的发展而迅速发展起来的一种技术。
VPDN业务方案一、业务简介VPDN即无线虚拟专用拨号网络（Virtual Private Dialup Network）的缩写，VPDN采用专用的网络加密和通信协议，可为企业建立安全的虚拟专用网。
用户可在国内任何地区通过WCDMA/GPRS 手机、无线上网卡等移动终端，高速、安全、方便、快捷地连接企业内部网络，实现无缝连接的无线数据传输和企业移动办公。
浙江联通的VPDN业务产品是浙江联通为集团客户建立的VPDN平台，采用先进的接入设备和专用的接入网络。
具有接入方便、网络安全等优点。
联通的VPDN典型的接入方式见下图：图1用户通过手机GPRS或者WCDMA（3G制式）网络接入联通移动数据网，通过VPDN平台和VPDN专用的接入网络，接入企业端的服务器，从而在企业用户登录时建立一条专用的VPN通道，让企业用户通过安全通道与企业内部的网络进行连接，实现企业用户的无线数据传输和移动办公。
二、业务应用场景2.1应用场景描述：各类行业应用➢ 1.无线业务办理无线宽带VPDN可以提供无线业务终端与后端业务系统的安全连接，从而实现无线ATM、无线POS、远程保险理赔、交警现场执法等各行业远程业务处理和移动办公需求，是一种不受传输环境与地域的影响、组网方便、性价比高、随时在线的、稳定的通信方式。
➢ 2.无线数据传输无线宽带VPDN可以实现移动节点或远距离节点的远程数据采集，如噪声监控、水文监测、远程自动化控制等，省去了分散节点布线的麻烦，提供了安全可靠的数据通道。
➢ 3.无线信息发布公共信息发布系统是将传统的显示平台如：LED、LCD、TFT等与无线宽带VPDN相结合，提供实时、无线、远程、多屏幕的信息发布系统，如智能交通信息发布系统、大型户外媒体广告系统、灾害性天气预警系统等➢ 4.无线视频采集无线网络视频监控系统可为用户提供快速的、实时的被监控对象的图像信息和现场数据信息，主要应用于移动视频监控系统以及有线网络无法到达的地方。
政企客户无线数传业务方案中国电信重庆分公司2013 年7月目录一、需求分析 (3)1.无线数传业务系统介绍 (3)2. 需求分类 (5)二、无线数传工作原理 (6)三、无线数传技术优势 (9)四、无线数传应用场景 (10)一、需求分析无线数传业务是利用中国电信移动分组数据网络为移动用户构建的虚拟专用网络，依托该业务，政府企业用户在CDMA网络覆盖的地方都能够通过中国电信移动网络安全的连接到单位及公司内网，实现个人的远程办公和业务的远程控制。
无线数传的用户根据其属性可分为二类：1.通过专线等方式接入中国电信网络为终端提供无线数传接入的政企客户；2.通过无线数传业务接入到客户网络或应用系统的中国电信移动网用户。
中国电信作为一家传统的大型电信运营商，在这个经济高速发展的重要时期，抓住时机，向广大用户提供了各种先进的网络通信服务和系统集成业务，使客户感受到信息时代所特有的快捷方便的信息交互，满足各种用户的信息化建设需求。
1.无线数传业务系统介绍无线数传业务系统构成为用户侧和电信侧。
用户侧用户终端：即CDMA手机或带CDMA无线网卡的笔记本电脑用户内网：用户总部各类应用平台LNS：即“第二层隧道协议网络服务器”，它是L2TP隧道的另一个端点，也是电信局端LAC的对端，LNS是PPP会话的逻辑终点，而PPP 会话被LAC封装成隧道形式，是从用户终端开始的电信侧LAC：即“第二层隧道协议（L2TP）访问集中器”，它是L2TP隧道的其中一个端点，也是LNS的对端，LAC处于LNS和用户终端的中间，负责转发双方的数据包，从LAC发往LNS的数据包需要封装到L2TP隧道中，而从LAC到用户终端的连接则使用cdma 1x/EVDO无线分组传输技术AAA服务器：AAA是认证（Authentication）、授权（Authorization）和记帐（Accounting）的缩写，AAA服务器负责对用户终端的身份进行验证2. 需求分类无线数传业务实现企事业单位外出、外勤人员方便、可靠的访问单位内网，开展远程办公，低成本实现企业网络的有效延伸实现业务的远程控制、远程管理，节能降耗。
基于xPON及无线VPN技术融合的模块化区域性DTU通讯方式於炜人【摘要】配电自动化的实现是建立在配电系统信息化基础上的,配电网自动化系统需要借助于有效的通信手段,将控制中心的控制命令准确地传送到为数众多的远方终端,并且将反映远方设备运行状况的数据信息收集到控制中心.通信系统设计的合理性直接影响配电自动化系统的成败.因此,配电自动化通信系统是配网自动化系统中非常重要的环节,是配电网自动化的神经系统.采用光纤与无线技术融合的通讯方式极大地弥补了现阶段无线通讯的短板.【期刊名称】《黑龙江科技信息》【年(卷),期】2017(000)036【总页数】2页(P95-96)【关键词】配网自动化;通讯技术;光纤无线融合【作者】於炜人【作者单位】国网哈尔滨供电公司,黑龙江哈尔滨 150010【正文语种】中文现阶段配网自动化通讯技术以光纤通讯（xPON）与无线专网（VPN）以及无线公网（APN）三种典型方式为主。
xPON是三种通讯方式中最可靠、长远考虑经济效益最理想的方式，但在现阶段工程实践中xPON技术的矛盾主要突出在建设成本高，城区内无法破路敷设。
这使得即便新装工程已设计为EPON通讯但实际中服务于需要高质量、稳定电能的A+、A、B类地区及重要用户的自动化终端无法实现相对安全快捷稳定的光纤通讯，转而采用在通讯公司的APN网络中架设VPN 专网的通讯模式。
这种通讯模式的弊端是其一无法保证电网的信息安全，其次数据传输稳定与否完全依赖于通讯公司ZigBee网架中的基站位置、自动化终端所处位置信号强度、后期通道的维护、及自动化终端无线通讯模块的通讯能力。
目前，影响自动化终端在线率的关键因素则是信号。
一部分地上设备由于受楼体遮蔽、基站距离远、土建室封闭等原因信号受影响，绝大部分装设在地下的无线终端也处于信号飘忽不定甚至无信号的状态。
特别是在设备密集型的大型物业当中信号问题凸显，比如一个新建小区一般配备一个以上开闭所、地下设变电亭，此种情况现场地下变电亭自动化终端经常链路不通、无法在主站上线。
基于WCDMA网络的VPDN 组网与业务发展浅析文章首先介绍了基于WCDMA 的VPDN 业务的基本概念、特点及关键技术，然后着重阐述了基于L2TP 和GRE 两种协议的WCDMA VPDN 组网及认证方式，并对WCDMA VPDN 业务的发展提出了几点建议。
【摘 要】【关键词】WCDMA VPDN L2TP GRE邱培刚 北京邮电大学经济管理学院收稿日期：2012-07-31责任编辑：左永君*******************1 前言3G 网络建设的如火如荼，并没有带动移动数据业务的同步增长，究其原因是个人用户对流量费用敏感，认为3G 上网费用较高。
因此，运营商更应该在企业流量价值提升策略上做文章，VPDN（Virtual Private Dialup Network，虚拟专用拨号网络）业务将扮演重要角色。
目前，随着移动电子商务和电子政务的飞速发展，政务部门、企业客户无线数据通信需求增长迅速，特别是企业不同区域间网络互联通信业务需求量越来越大，许多大型企业甚至中小型企业采用VPDN 技术扩展自己的企业网，以满足员工移动办公、移动接入、远程监控等需求。
基于WCDMA网络的VPDN 业务（以下简称WCDMA VPDN）是移动终端用户通过WCDMA分组数据网接入用户企业内部网，以相对低的成本为企业构建高速、移动、安全的虚拟专用数据网络。
WCDMA VPDN业务简单、灵活的组网方式，可以满足公安、金融、交通等行业快速部署的要求，能提供实时信息收集和发布、远程控制、办公协同及图片、视频等大带宽数据回传企业内网服务，将成为电信运营企业3G数据业务发展的重要促进力量。
2 WCDMA VPDN 的基本概念和特点2.1 WCDMA VPDN 的基本概念WCDMA VPDN是指WCDMA无线终端的分组数据，通过公众移动网络与企业内网建立的隧道，根据特定的协议对网络数据进行封装和加密，再结合相应的认证和授权机制，在公共移动网络平台上安全地与企业内网互传数据的虚拟专网业务。
基于APN/VPDN专网业务实现GPRS DTU无线数据传输方案
1、前言
利用GPRS无线传输技术，基于GPRS 网络，通过APN/VPDN专网业务，利用才茂通信DTU无线传输终端设备，可以为电力、水利、热网、环保、交通等行业提供实时的数据传输、采集、发布、远程管理与控制、实现远程无线数据传输的完美解决方案。
2、关于GPRS、APN与VPDN
2.1、GPRS（General Packet Radio Service）通用无线分组业务
所谓GPRS，是一种基于GSM系统的无线分组交换技术，提供端到端的、广域的无线IP连接。
GPRS充分利用共享无线信道，采用IP Over PPP实现数据终端的高速、远程接入。
作为现有GSM网络向第三代移动通信演变的过渡技术（2.5G），GPRS在许多方面都具有显著的优势。
GPRS有下列特点及优点：
1）、可充分利用现有资源------中国移动全国范围的GSM电信网络，灵活、方便、快速、低建设成本地为用户数据终端提供远程接入网络的部署；
2）、传输速率高，GPRS数据传输速度可达到57.6Kbps，最高可达到115Kbps —170Kbps，完全可以满足用户应用的需求，下一代GPRS业务的速度可以达到
384Kbit/s；
3）、接入时间短，GPRS接入等待时间短，可快速建立连接，平均为两秒；
4）、提供实时在线功能“alwaysonline”，用户将始终处于连线和在线状态，这将使访问服务变得非常简单、快速；
5）、资费便宜，计费合理：GPRS是按流量计费的，GPRS用户只有在发送或接收数据期间才占用资源，用户可以一直在线，按照用户接收和发送数据包的数量来收取费用，没有数据流量的传递时，用户即使挂在网上也是不收费的。
GPRS业务，具有接入迅速、永远在线、流量计费等特点，在远程突发性数据实时传输中有不可比拟的优势，特别适合于频发小数据量的实时传输,因而GPRS业务在某些行业上有特殊的应用。
如：
城市公用事业实时监控维护系统
煤气调压站实时数据采集和自动控制
自来水、污水管网实时监控和维护
热力系统实时监控和维护
电力系统城市中压电网实时监控和自动补偿
……
2.2、APN与VPDN
2.2.1、APN(Access Point Name)
APN即“接入点名称”：用来标识GPRS的业务种类，俗称虚拟局域网。
根据企业对网络安全的特殊要求，采用了多种安全措施，主要包括：
通过一条2M 专线接入移动公司GPRS网络，双方互联路由器之间采用私有IP 地址进行广域连接，在GGSN与移动公司互联路由器之间采用GRE隧道。
为客户分配专用的APN，普通用户不得申请该APN。
用于GPRS专网的SIM卡仅开通该专用APN，限制使用其他APN。
客户可自建一套RADIUS服务器和DHCP服务器，GGSN向RADIUS服务器提供用户
主叫号码，采用主叫号码和用户账号相结合的认证方式；用户通过认证后由DHCP 服务器分配企业内部的静态IP地址。
端到端加密：移动终端和服务器平台之间采用端到端加密，避免信息在整个传输过程中可能的泄漏。
双方采用防火墙进行隔离，并在防火墙上进行IP地址和端口过滤。
2.2.2、VPDN（Virtual Private Dial-up Network）
VPDN即虚拟拨号专用网：采用专用的网络安全和通信协议，可以使企业在公共网络上建立相对安全的虚拟专网。
VPN用户可以经过公共网络，通过虚拟的安全通道和用户内部的用户网络进行连接，而公共网络上的用户则无法穿过虚拟通道访问用户网络内部的资源。
3、DTU无线数据传输终端
DTU(Data Transfer Unit),全称数据传输单元,为用户提供高速、永远在线、TCP/UDP 透明数据传输的工业级无线终端设备。
才茂DTU产品采用高速高性能工业级ARM9 嵌入式处理器或者X86 架构高性能嵌入式处理器，以实时操作系统为软件支撑平台，超大内存，内嵌自主知识产权的TCP/IP 协议栈，为用户提供高速，稳定可靠，数据终端永远在线，多种协议转换、虚拟专用网络的系统应用。
针对网络流量控制的用户，DTU 产品支持语音，短信，数据触发上线以及超时自动断线的功能。
同时也支持双数据中心备份，以及多数据中心同步接收数据等功能。
4、需求概述
才茂通信工业级无线DTU数据传输终端，广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、石油检测、安防监控、气象检测以及地震监测等行业。
5、组网方案
1、各类PLC通过RS232或RS485方式与才茂通信DTU连接；
2、开通APN专网业务，即中心端采用APN专线，所有点都采用内网固定IP。
此种方式是在用户管理中心与移动公司GPRS网络之间开通一条2M 的APN 专线接入，在双方互联路由器之间采用私有固定IP地址进行广域连接，在GGSN 与移动公司互联路由器之间采用GRE隧道。
为客户分配专用的APN，普通用户不得申请该APN。
用于GPRS专网的SIM卡仅开通该专用APN，限制使用其他APN。
得到APN后，给所有DTU传输终端及中心分配移动内部固定IP。
移动终端和服务器平台之间采用端到端加密，避免信息在整个传输过程中可能的泄漏。
双方采用防火墙进行隔离，并在防火墙上进行IP地址和端口过滤。
此种方案无论实时性，安全性和稳定性较任何其他的组网方式都有大大提高，适合于安全性要求较高、数据点比较多、实时性要求较高的应用环境，在资金允许的情况下是最佳的组网方式。
6、系统组成
本方案系统主要由各类PLC终端或采集终端、才茂无线数据传输终端DTU、GPRS无线网络及通讯网络、管理电脑、系统软件等组成。
5.1、各类具备RS232或RS485通讯接口的PLC终端；
5.2、才茂无线数据传输终端DTU；
5.3、利用GPRS无线网络及通讯网络；
5.4、行业应用软件及管理电脑；
7、网络拓扑图
8、数据的传输及处理
各类PLC终端通过RS232/485通讯接口，直接或通过总线汇集，与才茂通信DTU传输终端进行连接。
当DTU通过GPRS网络与用户管理中心建立透明传输通道后，DTU随即将接收到来自PLC数据，通过无线远距离数据透传功能，将数据原封不动的发送到用户管理中心（的系统主机上），用户管理中心通过行业管理软件，实现对数据的采集与处理。
当用户管理中心发送的管理命令到达DTU时，DTU同样将数据送至各PLC终端，实现对数据的双向透传，以及对设备的远程维护与管理。
