《有线电视系统》课件

《有线电视系统》课件

05
CATALOGUE
有线电视系统的安全与维护
有线电视系统的安全问题
防雷击
有线电视系统应采取防雷措施，如安 装避雷针、避雷带等，以防止雷击对 系统造成损坏。
防电磁干扰
电磁干扰会影响有线电视信号的传输 质量，应采取屏蔽、滤波等措施，以 减少电磁干扰对系统的影响。
防静电
静电对有线电视系统的危害较大，应 采取接地、防静电等措施，以避免静 电对系统造成损害。
、传输质量稳定的特点。
数字信号传输可以提供更高的数 据传输速率和更清晰的图像质量
。
数字信号传输需要更复杂的编码 和解码技术，成本相对较高。
有线电视系统的传输网络
有线电视系统的传输网络通常采 用同轴电缆或光纤作为传输介质
。
同轴电缆传输容量较小，传输距 离较短，但成本较低，适用于短
距离传输。
光纤传输容量大、传输距离长、 抗干扰能力强，但成本较高，适
02
它由信号源、前端、传输网络、 用户终端等部分组成，为用户提 供电视节目接收和信号处理等服 务。
有线电视系统的历史与发展
有线电视系统的起源可以追溯到20 世纪50年代，最初是为了解决电视 信号覆盖范围有限的问题而发展起来 的。
随着技术的发展，有线电视系统逐渐 实现了信号的双向传输、数字传输和 交互式服务等功能，成为现代社会中 重要的信息传播方式之一。
有线电视系统的基本组成
信号源
包括电视台、卫星、微 波等信号源，提供电视
节目信号。
前端
对接收到的信号进行调 制、解调和处理，转换 为适合传输的信号格式
。
传输网络
包括同轴电缆、光纤等 有线信道，将信号传输
到用户终端。
用户终端

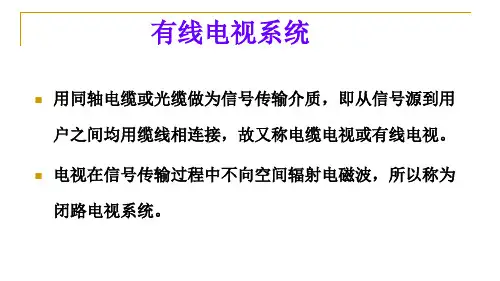

有线电视系统用同轴电缆或光缆.pptx

有线电视系统用同轴电缆或光缆.pptx

电视调制器性能参数
衰减器
混合器前的输入端在电平较高的频道串入衰减器后, 使各频道的输入信号电平相等。
放大器输入端串入衰减器以后,使输入电平低于放大 器的最大输入电平，防止放大器过载。
均衡器
含有多频道电视信号的宽带信号进入系统后，由于电缆 的衰减特性造成高端频道的衰减远大于低频道信号电平 的衰减，尤其是全频道闭路电视系统UHF频段电视信号 的衰减更为严重。
带宽达到400MHZ—800MHZ 光纤传输系统 由发送端、中继站、接收端三部分组成
发送端主要设备是光发射机，包括光源、激励器、编码 箱。光发射机的作用是把被传输的电信号经过调制处理 后得到强度随传输信号变化的已调光信号，送入光纤中 进行传输。
中继站的主要设备有检光器、放大器或再生器、激励器、 光源等。中继站的作用是通过检光器把光信号解调为电 信号，并将其放大后再转换成光信号继续送入光缆进行
调制器
中频调制器 将视频和音频调制在电视中频上，即图像中频38MHZ ， 伴音中频31.5MHZ。经中频调制的视频信号能有效地克 服邻频干扰。
射频调制器 将视频和音频信号调制在VHF、 UHF频段上 闭路电视系统中使用的调制器均为射频调制器 ，把彩色
或黑白电视的视频和音频信号变成射频全电视信号，其
隔离：分支器的隔离有反向隔离和 相互隔离 反向隔离 一般在25一40dB之间 相互隔离 （分支输出端之间 ）大
分支器的技术数据
项目
二分支器
性能参数
四分支器
分支损 标称值
8
耗(dB) 允许偏差
12 16 20
24 28 ±1.5
12 16 20 24 28
插入损
VHF
≤3.5
≤2
≤1 .5

数字有线电视传输系统

数字有线电视传输系统
互动性功能
数字有线电视传输系统支持多种互动性功能，如电子节目指南、视频点播、网络浏览等，提供更加丰 富的家庭娱乐体验。
有线电视网络运营
节目传输管理
数字有线电视传输系统能够实现节目 的加密、解密、信号调制等处理，确 保节目安全、稳定地传输。
网络维护与监控
数字有线电视传输系统具备网络故障 诊断、远程监控等功能，有助于提高 有线电视网络的运营效率。
调制方式
数字有线电视传输系统采用QAM（Quadrature Amplitude Modulation）等调制方式，具有较高的调制效率和可靠性。
调制质量
调制质量直接影响信号传输的质器
混合器
将多个频道的信号混合在一起，以便在同一传输 介质上传输。
混合方式
数字有线电视传输系统
• 引言 • 数字有线电视传输系统的组成 • 数字有线电视传输系统的优势 • 数字有线电视传输系统的应用场景 • 数字有线电视传输系统的未来发展
01
引言
数字有线电视传输系统的定义
数字有线电视传输系统是一种利用数字信号传输电视节目的 技术系统，它通过将模拟信号转换为数字信号进行传输，提 高了信号的抗干扰能力和传输质量。
大型活动直播
高清画质
数字有线电视传输系统能够提供高清、 流畅的直播画面，满足大型活动直播的 需求。
VS
实时传输
数字有线电视传输系统支持实时传输，确 保活动现场的画面能够迅速、准确地传送 到观众端。
05
数字有线电视传输系统的未来发展
高清超高清电视传
01
高清超高清电视传输技术
随着消费者对高清、超高清视频内容需求的增长，数字有线电视传输系
数字信号传输过程中具有纠错功能，能够自动纠正传输过程中的错误，确保信号 的稳定性和可靠性。

有线电视传输系统

有线电视传输系统
有线电视传输系统
2023-10-28
目 录
• 有线电视传输系统概述 • 传输介质和设备 • 传输标准和系统设计 • 传输效果和干扰抑制 • 有线电视传输的发展趋势 • 案例分析
01
有线电视传输系统概述
定义和特点
定义
有线电视传输系统是一种通过有线传输方式将电视信号传输到用户接收端的 系统。
特点
具有高信号质量、抗干扰能力强、传输距离远、可同时传输多种信号等优点 。
系统组成
信号源
包括电视台发送的电视信号和其他外来信 号源。
传输网络
包括光纤、同轴电缆、微波等传输介质， 用于将信号传输到用户端。
前端设备
包括调制器、混合器、滤波器、放大器等 ，用于处理和调整信号。
终端设备
包括电视机、机顶盒等设备，用于接收和 显示电视信号。
工作原理
01
信号源发送的电视信号通过前端设备进行处理和调整，然后通 过传输网络传输到用户端。
放大器的作用
放大器的作用是放大信号，提高信号的传输距离和强度。在有线电视传输系统中，放大器 可以补偿信号在传输过程中的损耗，保证信号的质量和稳定性。
放大器的应用
放大器广泛应用于有线电视传输系统中，用于对信号进行放大和补偿，保证信号的传输质 量和稳定性。
分路器和接头
01
分路器的种类
分路器按照功能可分为分支器、分配器和汇集器。分支器用于将主干
双向传输技术需要使用更多的设备和技术，如 网络交换机、路由器、调制解调器等，以实现 数据的双向传输。
双向传输技术可以提高有线电视传输系统的灵 活性和可扩展性，满足用户对多样化电视服务 的需求，如视频点播、互联网接入等。
光纤到户技术
光纤到户技术是指将光纤直接引入到用户家中，实现数 据和信号的高速传输。这种技术可以提高电视信号的传 输速度和稳定性，同时也可以提供更多的电视服务。

有线电视技术之传输系统

有线电视技术之传输系统

(b) 桥接放大器 (c) 双向放大器 图4.4 常用放大器符号
1. 干线放大器的特点 干线放大器主要用于干线传输系统，由于工作性质和环境
的要求，干线放大器具有如下特点。 (1) 增益可调。一般来说，在干线中有几台或几十台放大器
级联工作。原则上，放大器的增益正好等于两台放大器之间的 连接电缆的损耗。即对传输干线来说，输出信号电平应该等于 输入电平，也就是所谓的“0”增益。如果放大器的增益大于电 缆损耗，则通过系统的信号电平将逐级增大，最终将导致系统 中某一级放大器因过载而发生信号失真、交调等现象。倘若放 大器的增益小于电缆损耗，则通过系统的信号电平将逐级变低， 这将最终导致在系统中某一级载噪比不合格。为此，对干线放 大器提出了增益可调的要求。
三、干线放大器 由于同轴电缆对电视信号的衰减程度与所传输的信号频率
的平方根成正比。因此，电缆的衰耗-频率曲线是倾斜的。要 在整个工作频段内取得平坦的响应特性，必须对电缆衰减的频 率特性予以适当的补偿。补偿方法有两种：一种是把放大器增 益-频率曲线设计成与电缆衰耗-频率曲线互补，即放大器对低 频端放大量小而对高频端放大量大。另一种方法是设计一个均 衡器，使其较多地衰减低频端电平而较少地衰减高频端电平， 再在均衡器的输出端设置一个具有平坦特性的放大器，即可将 信号电平恢复到原来的水平。干线放大器的主要作用是以其对 信号的放大量（增益）来抵消传输媒介（电缆）对信号的衰减 量。因此在有线电视系统中，放大器的配置是以放大器的增益 与电缆的损耗来决定的。这里面当然要包括均衡器部分。
第一节 同轴电缆传输系统
一、同轴电缆传输系统的构成 采用同轴电缆做传输媒介的有线电视系统，其干线传输系
统一般采用树枝形网络结构。树枝形网络结构类似于树的形状， 树干是系统中的干线部分，树枝即分支出的支线、分配线部分。 如图4.1所示。

有线电视传输网和分配系统设备概述(ppt 28页)

有线电视传输网和分配系统设备概述(ppt 28页)

续
项
分配损Hale Waihona Puke (dB)相互隔离 (dB)
反射损耗 (dB)
目
VHF UHF VHF UHF VHF UHF
二分配器 ≤3.7 ≤4
性能参数
三分配器 四分配器 ≤5.8 ≤7.5 ≤6.5 ≤18 ≥20 ≥18 ≥16 ≥10
六分配器 ≤10.5 ≤11
续
户外过流型分配器 户外过流型分配器通常采
续
分支器的分类 分支器的分类方法与分配器有很多相同之
外，如根据分支输出端的多少可以分为一分支 器、二分支器、四分支器等； 按工作频率范围有全频道型、带宽型和双 向传输宽带型等； 按使用环境条件不同分室内型和室外型、 馈电型和普通型等。 盒体结构有塑料、金属压铸外壳及串接分 支板等。
分支器的主要技术参数
分支器的主要技术参数有插入损耗、分支损耗、 相互隔离、反向隔离、阻抗、反射损耗、带内 平坦度、过电流型等。分支器的输入、输出和 分支端阻抗为75Ω。
插入损耗：是分支器主路输入端信号电平与输出端信号的电平之 差，用分贝表示。 分支损耗：是指信号在分支器输入端到分支输出端之间的损耗， 用分贝表示时，即为分支器输入端信号电平与分支器输出端电平 之差。分支损耗在设计时常有-8dB、-10dB、-12dB……等，按 2dB一挡衰减或按4dB一挡衰减，即-8dB、-12dB、-16dB……等 方式。 插入损耗小，分支损耗大；插入损耗大，分支损耗小。
续
(二) 分配器的主要技术参数 分配器的主要技术参数有分配损耗、相互隔离度、阻抗、
反射损耗等、过电流大小等。 分配损耗：通常用分贝(dB)表示，是输入电平与输出电平分
贝数之差。 相互隔离度：是指在分配器的某一输出端加入一信号，该信

第五章有线电视的传输系统

聚乙烯
派生特性
符号
含义
P
屏蔽
Z
综合
随着新技术和新材料的应用，新型电缆代号可能会超出表中所列含义。 有线电视系统中使用的射频同轴电缆，芯线绝缘外径分为4.80mm、 7.25mm、9.00mm、11.50mm、13.00mm、15.00mm和17.30mm等几种，我 国用5、7、9、12、13、15和17等数字来表示
微波最早被用来传送电话、电报、传真和电视节目，并通过微波中 继站构成了覆盖全国大部分地区的微波传输网络。最初的微波电视信号 采用调频方式，占用频带宽，一般仅传送1～2个频道信号。
为了能够收看到距离较远、套数更多的电视节目，在20世纪60年代 末国外开始将微波技术应用于有线电视系统，国内的有线电视微波系统 在近几年也得到了迅速的发展。与同轴电缆和光缆传输相比较，微波传 输具有以下一些优点： 1）微波传输适用于地形较复杂（如需跨过河流、山谷）以及建筑物和 街道的分布使铺设电缆光缆较为困难的地区。另外，利用微波可跳过面 积较大的无居民区，以避免铺设没有收入的传输线路，造成不必要的浪 费。 2）由于不需要铺设大量的有线传输媒质，微波传输的建造费用少，建 网时间短，维护方便。而在50km视距范围内，微波传输是相当稳定的。 因此，在传输距离较远时，微波传输具有较高的性能价格比。
（3）抗干扰性能强 由于光纤的基本成分是石英，为非导体，它不受 电磁场干扰，雷电、高压电也不会侵入而产生触电或毁坏设备等事故。 同时，光纤抗化学腐蚀能力强，安全可靠。
（4）保真度高 光纤传输通常不需要中继站（或中继站极少），不会 引入非线性失真，使信号传输质量大大提高。同时，光纤中传输的信 号不易泄漏，保密性好。
2.光纤及光缆
光纤是由导光材料制成的纤维丝，基本结构包括纤 芯和包层两部分。纤芯由高折射率的柔软玻璃丝制成， 是光波的传输介质；包层材料的折射率比纤芯稍低一些， 它与纤芯共同构成光波导，形成对传输光波的约束作用。 光在光纤中发生全反射，光就会在芯线内来回反射，曲 折向前传播。

有线电视传输系统

特点
具有覆盖范围广、信号质量稳定 、频道数量多、可提供多种服务 等优点。
系统组成与工作原理
系统组成
包括信号源、前端设备、传输网络、 用户终端等部分。
工作原理
信号源将电视信号送至前端设备进行 调制和处理，然后通过传输网络将信 号传输至用户终端，用户通过用户终 端接收电视信号。
有线电视传输系统的历史与发展
THANKS
感谢观看
06
有线电视传输系统的未来展望
下一代有线电视网络技术
光纤到户（FTTH）
利用光纤技术将电视信号直接传输到用户家中，提供更高带宽和 更稳定的信号。
5G与有线电视的融合
利用5G网络的高速度、大带宽和低时延特性，提升有线电视服务 的传输质量和效率。
4K/8K超高清视频
随着超高清显示设备的普及，有线电视服务将提供更高清晰度的视 频内容，满足用户对高品质视觉体验的需求。
防范措施
建立完善的安全管理制度，采用加密技术、防火墙、入侵检测等技术手段，提高系统安全性。
高清与超高清视频传输技术
高清传输
高清视频信号的传输需要更高的 带宽和更稳定的网络环境。
超高清传输
超高清视频信号的传输对带宽和网 络环境的要求更高。
解决方案
采用高效视频编码技术、多路复用 技术、光纤传输技术等，提高视频 传输效率和稳定性。
时分复用
时分复用是将多个信号按照时间顺序 轮流传输。在有线电视传输中，时分 复用用于数字电视信号的传输，将音 频、视频和其他数据流组合在一起。
调制解调技术
调制技术
调制技术是将低频信号调制到高频载波上，以便于传输。在有线电视传输中，调制技术用于将电视信号调制到特 定频段上。
解调技术
解调技术是将调制后的信号还原为原始信号。在有线电视传输中，解调技术用于将调制后的电视信号还原为原始 的电视信号。

有线电视传输网络_图文


过电分支器
3.3 有线电视系统传输技术
电缆传输技术
2.电缆的传输特性及其补偿 同轴电缆的传输特性有： （1）特性阻抗：75欧姆。 （2）衰减特性：高频衰减大于低频衰减。 （3）温度特性：随温度的升高，电缆的衰减量增大。 （4）屏蔽特性：优质的电缆外导体有良好的屏蔽作用，传
输信号不受外界干扰，也不会向外辐射、干扰其它信号。 （5）机械特性：包括抗弯曲性能、防潮抗腐蚀性能和结构
3.2 有线电视系统的组成
组成：前端系统、干线传输系统和用户分配网络。 系统的前端部分:将要播放的信号转换为高频电视信 号，并将多路电视信号混合后送往干线传输系统。 干线传输系统:将电视信号不失真地输送到用户分配 网络的输入接口。
用户分配网络负责将电视信号分配到各个电视机 终端。有线电视系统的构成。
3.3 有线电视系统传输技术
光纤传输技术
1.光纤传输系统的特性
光纤传输技术具有传输距离远、信号失真小、传输容量大 、免受雷击等特点，目前该技术已广泛应用于有线电系统 的干线传输。
2.光纤传输系统的构成
最基本的光纤传输系统由光发射机、光纤、光接收机、光 中继器组成，如图所示。光发射机的功能是将有线电视电
卫星 MMDS接收天线
MMDS发射机和铁塔
公用天线系统的公寓
电视换 收机
MMDS信号
MMDS信号
市
区
市
郊
卫星地面接收站
私人住宅
私人住宅
3.3 有线电视系统传输技术
多路微波系统MMDS传输技术 2.MMDS传输技术的应用
MMDS传输系统属于无线传输，带有无线传输的通用缺 点，如信号怕遮挡、反射出重影、易受干扰。这种方式不 适用于人口稠密、高层建筑林立的大中城市，只适合于地 形开阔、建筑物密集度不高的电视传输场合。

有线电视系统教学课件

用户数据和隐私安全。
02
有线电视系统的技术原 理
信号传输原理
信号传输方式
有线电视系统主要采用模拟信号 和数字信号传输方式，通过同轴
电缆将信号传输到用户终端。
信号衰减
信号在传输过程中会受到衰减，影 响信号质量。为了减小衰减，需要 采用信号放大器对信号进行放大。
信号干扰
信号传输过程中可能会受到各种干 扰，如电磁干扰、电气噪声等。为 了减小干扰，需要采取相应的抗干 扰措施。
家庭娱乐
有线电视系统是家庭娱乐的主 要来源之一，提供丰富的电视
节目和高清画质。
商业应用
在酒店、餐厅、会议中心等商 业场所，有线电视系统用于提 供视频内容和服务。
教育领域
在教育领域，有线电视系统用 于远程教育和培训，提供高质 量的视频教学资源。
媒体传播
有线电视系统在媒体传播领域 发挥重要作用，为新闻、广告 和宣传提供广泛的传播渠道。
面临的挑战与解决方案
竞争加剧
随着新媒体的崛起，有线电视系 统面临竞争加剧的挑战。解决方 案包括提供更加丰富和个性化的 服务，以及加强与新媒体的合作
。
技术更新换代
随着技术的不断发展，有线电视 系统需要不断更新和升级。解决 方案包括持续投入研发，提升技
术水平和创新能力。
网络安全
随着网络技术的发展，有线电视 系统面临网络安全威胁。解决方 案包括加强网络安全防护，保障
信号源选择
选择可靠的信号源，确保 节目信号质量。
安装流程与规范
施工前准备
确认施工环境、材料准 备、人员分工等。
线路铺设
按照规范要求，合理布 置线路，确保信号传输
质量。
设备安装与调试
按照设计要求，正确安 装设备，并进行系统调
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(7)防污染：为避免污染，不宜采用有毒的 聚氯乙烯塑料来作电缆的护套。
(8)机械特性：电缆的机械性能要好，要耐 弯折，不易变形。
课件制作人：白成杰 13
同轴电缆的选用（1）
基本原则：为使电缆传输分配系统运行达到最 佳状态，又要做到经济合算，应根据不同的应 用场合和不同级别的产品来选择电缆。 用于天馈线方面的电缆，大多选用弯曲性能 好、密封程度高、传输损耗小的泡沫型电缆、 藕状电缆或螺旋套管型电缆。 用于远距离传输的干线电线，应选用直径较 大、损耗较小、密封程度高的双护套防水型 电缆、垫片电缆和藕芯电缆等。
课件制作人：白成杰 2
主要内容
7.1 同轴电缆传输系统 7.2 光缆传输系统 7.3 微波传输系统
课件制作人：白成杰 3
7.1 同轴电缆传输系统
同轴电缆传输系统的构成 同轴电缆传输系统用同轴电缆线 同轴电缆传输系统用放大器
课件制作人：白成杰 4
同轴电缆传输系统的构成
同轴电缆传输系统目前在国内外仍 占有主要地位,下图是该系统的典型 组成模式。
护套(包在屏蔽层的外面)是用塑料制成的，它的主要作用是 增强电缆的抗机械磨损和抗化学腐蚀的能力。
课件制作人：白成杰 10
同轴电缆的特性（1）
(1)特性阻抗：是指同轴电缆终端匹配的前提下，电磁 波沿同轴电缆传播时所呈现的阻抗。其阻抗的大小
取决于电缆结构尺寸和介电常数。一般来说，同轴
电缆的特性阻抗有50Ω、75Ω、100Ω等几种规格， 在有线电视系统中都用损耗最小的75Ω电缆。
卫星电视与有线电视系统
第 7 章 有线电视传输系统
有线电视系统中的传输部分是把前端的高 频电视信号不失真地稳定地传送给用户分 配系统的传输设备,它处于前端和分配系统 之间,是有线电视系统的重要组成部分。 为了实现大容量、远距离、高质量传输, 传输部分一般采用设计合理的星型或星-树 型的传输网,分配干线、超干线采用同轴电 缆、光纤和微波等媒介。
(4)屏蔽特性：为使电缆传送的信号既不受外界杂波 干扰，也不干扰外界的有关电气设备，就要采用 屏蔽特性好的金属网和双重铝塑带作电缆的屏蔽 层。
(5)反射损耗：为避免反射波造成重影而影响图像质 量，要求反射损耗大于20dB。
课件制作人：白成杰 12
同轴电缆的特性（3）
(6)防水防潮：电缆进水或受潮后，就会破 坏绝缘介质的绝缘性能，使内外导体遭 到腐蚀而增加损耗，故需注意防水和防 潮间题。
(2)损耗特性：由于电缆的内外导体都有一定的电阻， 且在绝缘介质中也存在一些漏电流，这些因素都会
导致电缆发热而损耗一部分能量。其损耗大小直接
与电缆的结构尺寸、介电常数和工作频率有关。通
常，电缆的使用期限在7年以上。
课件制作人：白成杰 11
同轴电缆的特性（2）
(3)温度特性：同轴电缆的损耗值随温度的变化而变 化，其比例为0.2％dB／℃，即温度升高1℃时， 电缆损耗值增加0.2％。
课件制作人：白成杰 18
方框图
平坦型放大器
入
均衡器
出
课的放大器
在手动增益/斜率均衡放大器的基础上加 上温度补偿电路(见下图)之后，便在一定 程度上克服了因温度变化而引起的电缆 上的信号衰减变化。
课件制作人：白成杰 20
温度补偿电路图
入
R1
课件制作人：白成杰 5
来自混合器的 复合信号
干线放大器
桥接放大器
1
2
N
干线电缆
支干线电缆
分支干线放大器
电缆传输系统的基本构造示意图
课件制作人：白成杰 6
同轴电缆传输系统的组成要素
干线传输系统由多级具有自动电平控制(ALC)的干线放大器、 桥接放大器和干线电缆组成。为了提高信号传输质量，弥 补由于电缆对高频道信号衰减与对低频道信号衰减的不同 而形成的电平差，除了要求选用低损耗、高性能的优质电 缆外，还需选用具有均衡和温度补偿功能的干线放大器。 当然，干线上所接放大器的数目是有限度的。一般来说， 300MHz的传输系统可以串接20个放大器；800MHz的传输系 统只能串接6-8个放大器。而桥接放大器，不仅要放大干线 信号，还要分出几个支路信号到支干线上。
绝缘体(位于内导体与外导体之间)或叫绝缘介质，也叫电介 质，是用聚乙烯、聚氯乙烯、聚丙烯等材料制成的，它的作 用是阻止沿径向的漏电流和支撑内外导体，使电缆构成稳定 的整体；
外导体(位于绝缘体与护套之间)叫屏蔽层，较细的电缆采用 铝塑复合膜加疏编铜网，较粗的电缆采用元缝铝管或感应焊 接铝管等，它的作用是传输高频电流，使电缆内的电磁场不 受外界影响，同时也不干扰外界的电磁场；
课件制作人：白成杰 17
手动增益/斜率均衡放大器
手动增益／斜率均衡放大器由一个 均衡器和一个平坦型放大器所组成， 如下图所示。放大器的增益和均衡 器的均衡特性可以通过手工调整， 实现对传输信号幅度与频谱斜率的 补偿。这种放大器随温度变化而使 其补偿效果变差，因此仅适用于短 距离的小规模干线系统。
课件制作人：白成杰 7
同轴电缆传输系统用同轴电缆线
课件制作人：白成杰 8
同轴电缆的结构
有线电视同轴电缆由内导体、绝缘体、 外导体（屏蔽层）和护套组成。
课件制作人：白成杰 9
同轴电缆组成部分的作用
内导体是用铜管或铜棒、镀铜的铝线或铝捧，或是镀铜(甚至 是镀银)的钢丝制成的，它的作用是传输高频电流；
课件制作人：白成杰 14
同轴电缆的选用（2）
分支线、用户线及室内安装用的一些电缆， 可用直径不大的藕状电缆、螺旋套管型电缆 或泡沫电缆等。
接头不常挪动的分支线，或弯折机会不多的 地方，可以选用垫片电缆和铝薄外导体电缆。
埋入地下的电缆，应选用铠装电缆和双护套 防水型电缆等。
课件制作人：白成杰 15
同轴电缆传输系统用放大器
课件制作人：白成杰 16
概述
放大器的主要作用在于补偿信号通过传输电缆 时所造成的损失。
由于电缆的衰减特性与信号频率和温度有关， 加之为满足各种不同场合的需要，人们生产出 了多种形式的干线放大器。
仅从控制方式来看就有：手动增益／斜率均衡 放大器、手动增益/斜率均衡加温度补偿的放大 器、自动增益控制放大器、自动电平控制放大 器和前馈放大器等。
