几种燃气激波吹灰器的形式及优缺点

吹灰器知识吹灰器的作用下面就以上三种吹灰器的工作原理、技术特点、应用范围发表一下自己的看法。

蒸汽吹灰器：1、工作原理：蒸汽吹灰器分为长伸缩式和段伸缩式伸入烟道。

喷头用拉瓦尔喷管式,蒸汽或空气的喷射速度超过声速，有效吹灰半径约1.5～2米。

②短伸缩式吹灰器：用于吹扫炉膛水的烟温范围，吹灰结束后吹灰管退出炉外，以免被高温烟气烧坏2、主要型式：蒸汽吹灰系统主要由吹灰蒸汽管路系统、蒸汽吹灰器和程控装置热合金钢。

各种吹灰器的主要性能参数见表1。

表1 蒸汽吹灰器主要性能参数蒸汽直接吹扫受热面，对清除受热面的积灰和挂渣都有较好的作优点：(1) 可以布置在锅炉各个部位，能对炉膛、水平烟边、尾灰效果也很好。

(3) 蒸汽直接从锅炉引接，按设定程序运行吹灰。

(4) 短吹灰器运行可靠，长吹灰器也较为可靠。

（2）吹灰只能清除所吹到的受热面，吹灰有死角。

（3）长伸缩式吹灰器伸缩部分易变形卡涩，蒸汽吹伤受热面引起爆管，且维护量大，结构尺寸大，占用较大的空间位置。

原理是利用空气和可燃气体（如氢气、乙炔气、煤气、液化气和天然气等）以适当的比列混合，在一特殊的容器中混合，经高频点火，产生爆燃, 瞬间产生的巨大声能和大量高温高速气体，以冲击波的形式振荡、撞击和冲刷受热面管束，使其表面积灰飞溅，随烟气带走。

2、主要型式：燃气脉冲激波吹灰器根据气体混合点的设置位置分为串连式和并联式两种型式。

串连式系统是指气体器至各吹灰点；并联式系统是指气体混合点设置在各吹灰点的分支管路上，经点火器后产生的高温气体直接至各吹灰点。

从系统设置而言，并联式系统比串连式系统更安全、控制更灵活。

3、既适合松散性积灰又适合粘结性积灰。

（2）整个系统简单，无转动机械，运行程序化，检修工作量小。

（3）结构尺寸小，占用较小的空间位置。

缺点：（1）吹灰消耗燃气，需定期更换供气设备。

（2）吹灰主要对垂直冲刷面作用大，吹灰有死角。

（3）吹灰长期冲刷固定的受热面，燃气须注意安全。

锅炉蒸汽吹灰、声波吹灰和弱爆炸波吹灰的技术经济性比较摘要锅炉及热交换器的积灰、结焦使锅炉排烟温度上升，导致热效率下降，并会引起受热面腐蚀，影响经济性、安全性。

故长期以来，人们一直在寻求较好的除灰方式。

通过对目前主要采用的蒸汽吹灰、声波吹灰及弱爆炸波吹灰（也称激波吹灰、燃气脉冲吹灰或燃气高能脉冲吹灰）的原理、效果、费用比较，认为弱爆炸波吹灰值得推广应用。

前言锅炉、加热器和换热器的积灰、结焦影响受热面的传热效率，使锅炉排烟温度上升，导致锅炉的热效率下降，理论计算和运行经验表明，锅炉排烟温度升高20℃，锅炉热效率就会下降1%，同样严重的是积灰、结焦达到一定程度时会引起锅炉受热面的腐蚀和意外停炉，造成重大的经济损失。

长期以来，锅炉受热面的除灰问题一直是锅炉运行中特别受关注的问题之一，多年来，为了解决此类问题，陆续研制了蒸汽吹灰、高压水力吹灰、钢珠清灰，压缩空气吹灰和声波吹灰，俄罗斯（中央锅炉透平研究所）研制了弱爆炸波吹灰技术。

国内第一套弱爆炸波吹灰是由中电国华电力股份有限公司北京热电分公司（北京一热）于198年从乌克兰进口的100×104kcal/h热水锅炉配套引进的。

90年代初该技术开始用于国内电站锅炉，并获得成功，几年来经过改进，在电站锅炉、水泥窑余热炉、有色金属冶炼余热炉和化工行业加热炉上得到较大的推广，并取得了明显的效果，下面对蒸汽吹灰声波吹灰和弱爆炸波吹灰作一简要的技术经济性分析和比较。

1 吹灰器的原理1.1 蒸汽吹灰一定压力和一定干度的蒸汽，从吹灰器喷口高速喷出，对积灰受热面进行吹扫，以达到清除积灰的目的。

1.2 声波吹灰金属膜片在压缩空气的作用下产生具有一定声压和频率的声波，锅炉受热面的积灰在声波的作用下处于松动和悬浮的状态，易被有一定速度的烟气带走，达到清理受热面的目的。

1.3 弱爆炸波吹灰弱爆吹灰的基本原理比较简单：主要是使预混可燃气（例如乙炔-空气预混气）在特制的、一端连接喷管的爆燃罐内点火爆燃，产生的强烈的压缩冲击波（即爆燃波）并通过喷管导入烟道内，通过压缩冲击波对受热面上的灰垢产生强烈的“先冲压后吸拉”的交变冲击作用而实现吹灰。

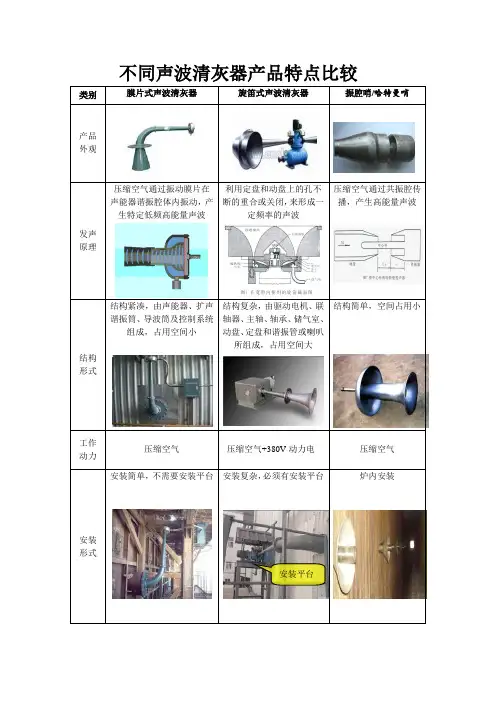

不同声波清灰器产品特点比较类别膜片式声波清灰器旋笛式声波清灰器振腔哨/哈特曼哨产品外观发声原理压缩空气通过振动膜片在声能器谐振腔体内振动，产生特定低频高能量声波利用定盘和动盘上的孔不断的重合或关闭，来形成一定频率的声波压缩空气通过共振腔传播，产生高能量声波结构形式结构紧凑，由声能器、扩声谐振筒、导波筒及控制系统组成，占用空间小结构复杂，由驱动电机、联轴器、主轴、轴承、储气室、动盘、定盘和谐振管或喇叭所组成，占用空间大结构简单，空间占用小工作动力压缩空气压缩空气+380V 动力电压缩空气 安装形式安装简单，不需要安装平台安装复杂，必须有安装平台炉内安装安装平台类别 膜片式声波清灰器 旋笛式声波清灰器 振腔哨/哈特曼哨 耐温性能声强器为304材质，膜片为钛合金，耐温性能1000℃以下为了减小摩擦，转动部件采用轴承，所以耐温性能200℃以下主要由共振腔材质决定，通常为中、低温投资比较设备投资低，安装简单费用低，运行费用低设备投资高，安装复杂费用高，耗电能，运行费用高设备投资低，安装简单费用低，运行费用低维护比较只有膜片是动作部件，膜片的寿命为2-3年，更换部件不需要停炉动作部件、电器部件多，故障点随之增加，增加产品维护，更换部件不需要停炉共振腔开裂，30度角的“刀刃”开裂与磨损现象，致使其不能发声，更换部件需要停炉动力消耗耗气量2-3m ³/min耗气量3-14m ³/min +电量耗气量2-3m ³/min使用特点可根据现场实际情况设置手动、自动切换运行，独立控制，远程监控。

无法实现手动、自动切换运行不能实行独立控制，不易维护共振腔，发声正对环形喷口，连续喷气清灰范围0 1 2 3 4 5膜片旋笛振腔哨膜片旋笛振腔哨/哈特曼哨膜片作用半径为3m 旋笛作用半径为2m 振腔哨作用半径为1-2m膜片。

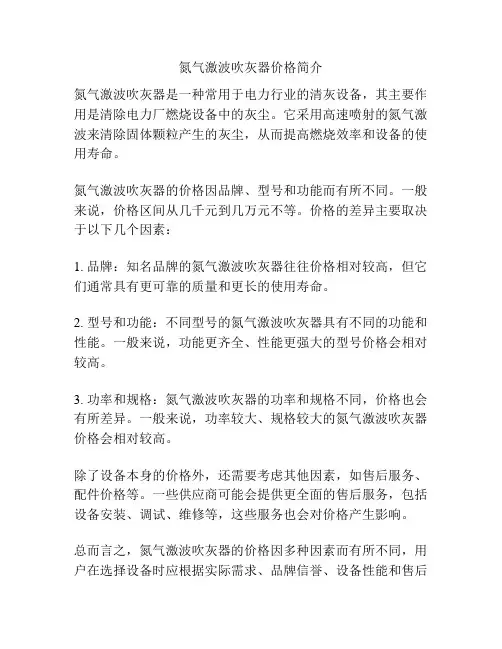

氮气激波吹灰器价格简介氮气激波吹灰器是一种常用于电力行业的清灰设备，其主要作用是清除电力厂燃烧设备中的灰尘。

它采用高速喷射的氮气激波来清除固体颗粒产生的灰尘，从而提高燃烧效率和设备的使用寿命。

氮气激波吹灰器的价格因品牌、型号和功能而有所不同。

一般来说，价格区间从几千元到几万元不等。

价格的差异主要取决于以下几个因素：1. 品牌：知名品牌的氮气激波吹灰器往往价格相对较高，但它们通常具有更可靠的质量和更长的使用寿命。

2. 型号和功能：不同型号的氮气激波吹灰器具有不同的功能和性能。

一般来说，功能更齐全、性能更强大的型号价格会相对较高。

3. 功率和规格：氮气激波吹灰器的功率和规格不同，价格也会有所差异。

一般来说，功率较大、规格较大的氮气激波吹灰器价格会相对较高。

除了设备本身的价格外，还需要考虑其他因素，如售后服务、配件价格等。

一些供应商可能会提供更全面的售后服务，包括设备安装、调试、维修等，这些服务也会对价格产生影响。

总而言之，氮气激波吹灰器的价格因多种因素而有所不同，用户在选择设备时应根据实际需求、品牌信誉、设备性能和售后服务等综合考虑，做出合理的选择。

氮气激波吹灰器作为一种常见的清灰设备，广泛应用于电力行业，尤其是电力厂、工业锅炉和发电设备。

它通过高速喷射的氮气激波来清除燃烧设备内部的灰尘，从而提高设备的燃烧效率和运行稳定性。

氮气激波吹灰器采用氮气作为清灰介质，通过高压喷射将氮气喷入燃烧设备中，产生的冲击波能够迅速地将灰尘从设备表面冲刷下来。

相比传统的机械清灰设备，氮气激波吹灰器具有以下优点：1. 高效清灰：氮气激波吹灰器的高速喷射能够迅速冲刷设备表面的灰尘，清灰效果更好。

与传统的机械清灰方式相比，它可以清除更细小的灰尘颗粒，确保设备的正常运行和安全稳定。

2. 安全环保：氮气是一种无毒、无味、无味的气体，不会对环境和人体健康造成任何危害。

与传统的水压清灰方式相比，氮气激波吹灰器不会产生任何废水，减少了对环境的污染。

不同形式的声波吹灰器的对比一：共振腔式•发声原理：原理是一定强度的压缩空气，吹入一定体积的腔体，空气共振而发声，故称为共振腔。

其优点是•1、体积小，容易安装，无易损件，装上后不用维护。

•2、功率小，除灰效果无法控制。

由于发声腔体不能做得很大，功率受到很大限制。

当共振腔体发生积灰现象而无法共振时，清灰器发不出声音，也无法调整，因此吹灰效果的好坏无法控制，共振时好，不共振时不好，必须停炉后才可以知晓。

发声频率过高，波长短，声波衰减过快，因此除灰效果差•3、更换成本高。

安装于锅炉内部，长期受到高温的灼烧，腔体容易变形而无法再共振，又由于无法维护，一般寿命在3年左右，而且只能停炉后整个拆除更换，所以虽然维护成本低，但更换成本高。

•4、运行成本高。

•由于发声行时间较长，每次大约3-5分钟才有效果，4小时一个循环周期。

而单台吹灰器耗气量在2.4立方/分钟以上，因此总的耗气量要求比较大。

运行成本相对来讲是三原理是压缩空气高压吹空腔发出声音，能量由气转换为声的效率较低（因不共振的气流均可视为无效）。

因此对压缩空气压力要求较高，一般在0.5MPa以上，运行吹灰器运种形式的声波吹灰器中最高的。

二：膜片式•低频发声器通过时—声控制系统调制为特定频率，产生大振幅的声波，可满足设备不同工发声原理：利用气流吹动圆板或具有张力的圆膜，激励膜片的本征振动，发出声波。

•1、体积小，容易安装•2、发声原理简单•只需膜片振动就可发出声音，比共振腔更容易发出声音，由气转换为声的效率比共振腔高。

因此功率可以比共振腔大一些•维护成本高•维护成本在三种形式的声波吹灰器中最高，由于膜片每秒钟要振动200-300下（发声频率200-300赫兹），因此膜片的疲劳度很大，容易破损。

需要3-6个月更换一次膜片。

•4、运行成本低单台耗气量1.2-1.8立方/分钟，气源要求0.4-0.8MPa况灰份的要求，也可根据粉尘的物理特性、粘度调整振动周期，使之达到最佳清灰效果。

激波吹灰器工作原理一、激波吹灰器设备现状燃气激波吹灰器已经有十几年的应用历史，使用效果得到了广大用户的认可并得到了大范围的推广。

它的优点突出，吹灰力度大，效果明显。

同时也存在着一些不足之处：1、方向性强：燃气激波的方向性很强，顺着喷口方向有很大的冲击力，但同时对于一些小炉型锅炉，大的冲击力也会对炉墙造成破坏，特别是一些生物质锅炉、垃圾锅炉，烟道空间小，喷射距离短，对炉墙的破坏就比较大。

同时方向性强的激波，也就存在更多的死角无法吹到，这是效果方面比较致命的问题。

2、运行成本高：现在乙炔的成本，大概在80-100元一钢瓶，对于一些积灰严重的厂，每年几十万的乙炔消耗也是一笔不小的运行成本。

3、设备故障率高：存在哑炮、回火、积碳现象。

有时候调试的时候，效果很好，运行一段时间，因为各种原因燃气空气比例变化，反倒不响了。

需要专业人员的技术服务，重新调试方可正常运行。

二、气能激波旋转吹灰器设备八大技术优势因为以上原因，我司研发生产了气能激波旋转吹灰器，专门解决以上不足。

八大技术优势如下：不消耗燃气，绝对无回火，绝对无哑炮，本质上实现设备安全；只消耗压缩空气/氮气，每次激波运行成只需7分钱，成本极低；每次激波释放后喷口旋转30°，实现360度无死角吹灰。

是传统激波吹灰范围的3倍以上；气能激波吹灰强度大，吹灰力度可调，安全可靠，无任何破坏性；特别适于低氮燃烧/SNCR/SCR后的恶劣积灰工况；成功解决折焰角、水平烟道、混合室等高难度部位的积灰问题；用于浮灰，粘性灰，结焦灰，烧结性灰等不同的工况；应用范围广，成功应用于煤粉炉、CFB锅炉、垃圾炉、生物质锅炉、各行业余热锅炉等不同积灰工况。

气能激波旋转吹灰器简介一、气能激波旋转吹灰器技术原理气能激波技术：采用瞬间泄压释放技术，利用瞬间产生超音速流体激波（冲击波）的能量，清除锅炉积灰的新型吹灰器。

同时我司产品采用具有特殊结构的激波发生器每次脉冲产生持续时间大于100毫秒、强度可达5马赫（喷管管内激波强度）。

1 浅谈各种浅谈各种吹灰器吹灰器吹灰器的优缺点的优缺点
在电站锅炉的设计与应用中，为有效地清除受热面积灰，保证受热面传热效果良好，在锅炉的受热面布置了不同形式、不同种类的吹灰器。

吹灰器运行不正常和吹灰效果不好，是目前锅炉排烟温度高的主要原因之一。

目前电站锅炉安装的吹灰设备主要是蒸汽吹灰器和声波吹灰器。

蒸汽吹灰器为传统吹灰器，目前使用数量最多，由于结构和介质的特点，加上高温环境的影响，吹灰枪管易发生卡涩、失灵、漏汽等现象，设备故障率相对较高，要求维护水平较高；声波吹灰器，由于能量不足（目前最大声能在140分贝左右），与灰粒的固有频率差别很大，与积灰特性不适应，吹灰效果很差，基本上不能除掉已有的积灰，只能在其吹灰时阻止积灰的产生，造成锅炉受热面积灰严重，排烟温度升高，从而大大降低了锅炉热效率。

燃气脉冲激波吹灰器吹灰作用的空间范围距离都较大，有效克服蒸汽吹灰器须伸缩进退的问题，其强烈的激波和气流冲击作用又能产生远远优于声波吹灰器的吹灰效果。

但是该技术也存在一定的不足，首先在锅炉上的应用范围很窄，由于爆燃后极易卷吸高温烟气和燃气泄漏等方面的考虑目前还只能应用于温度相对较低的尾部烟道下部（如空预器等）。

其次存在一定的安全隐患，由于工作介质为可燃气体，一旦设计结构不合理，生产质量有问题，都易引起可燃气体的泄漏，从而造成炉膛或环境发生安全事故。

第三系统较为复杂，对控制系统的要求很高。

第四没有稳定气源，需定期更换。

国内现有声波清灰器的种类声波可以分为超声波（频率范围20000hz以上）根据其频率特性，可听声波（频率范围20Hz-20000Hz）和次声波（频率小于20Hz）。

声波烟尘的结构形式有五种：汽笛、警笛式、振动式、共鸣管和燃气脉冲除灰器，前三种和第五种属于第四种可听声波：1.振动式声波吹灰器：通过金属板振动的气流，高强度的低频声波，如fgssc-a型凤谷节能科技生产的设计和选择。

是目前广泛使用的典型的声波发生器，是国际上公认的一种比较理想的声学装置，用于锅炉、静电场除尘器一定范围内。

2.哈特曼（甄强少）：高频哈特曼长笛的声音设备，是一种空气的超声波发生器，但效率不高，只有百分之几，不需要声音的方向，还需要安装一个特殊装置的特点，而且具有结构简单、制造方便等优点，获得高功率气体需要提供3个大气压力，每分钟80立方米消费，效率为10%(a)塞壬式声波吹灰器：通过高速旋转的通孔交替被高压气体的孔，气体介质和超声波的影响，和空气是超声波发生器和声波探测仪可以获得可调频率调制，空气通过端口号，带孔的固定和旋转盘上的孔，变速驱动转子旋转一点，理想的笛声是很有效的，但事实上转盘和固定一个适当的间隙，造成天然气泄漏，降低效率。

(b)燃气脉冲：中国2013机械研究所率先使用国产高速脉冲空气冲击波和清洁除尘，燃气脉冲清灰技术使用高能量脉冲，除干灰的新思路，而且成本低，燃气脉冲除灰装置结构简单。

该系统运行可靠，操作方便，能耗低，效果受煤气比、浓度、压缩比等因素的影响，同时也要严格考虑人员和设备的安全。

20000吨/年软质炭黑生产线在空气系统解决方案的确定中，为了能够使用全开式半开式空气输送系统，最后在风机上采用脉冲袋式除尘器。

对袋式除尘器的平均吞吐量2.5t/h，这是一般的份，脉冲袋式除尘器，它是5-10倍的主袋滤器，所以它是防止锥堵塞的一个重要问题。

为了解决这个问题，通常的办法是增加搅拌器笼子的上部。

但是，锥桶是一个金字塔形，下部约4.4m长度，和饲养笼是依附于它。

激波吹灰器工作原理一、激波吹灰器设备现状燃气激波吹灰器已经有十几年的应用历史，使用效果得到了广大用户的认可并得到了大围的推广。

它的优点突出，吹灰力度大，效果明显。

同时也存在着一些不足之处：1、方向性强：燃气激波的方向性很强，顺着喷口方向有很大的冲击力，但同时对于一些小炉型锅炉，大的冲击力也会对炉墙造成破坏，特别是一些生物质锅炉、垃圾锅炉，烟道空间小，喷射距离短，对炉墙的破坏就比较大。

同时方向性强的激波，也就存在更多的死角无法吹到，这是效果方面比较致命的问题。

2、运行成本高：现在乙炔的成本，大概在80-100元一钢瓶，对于一些积灰严重的厂，每年几十万的乙炔消耗也是一笔不小的运行成本。

3、设备故障率高：存在哑炮、回火、积碳现象。

有时候调试的时候，效果很好，运行一段时间，因为各种原因燃气空气比例变化，反倒不响了。

需要专业人员的技术服务，重新调试方可正常运行。

二、气能激波旋转吹灰器设备八大技术优势因为以上原因，我司研发生产了气能激波旋转吹灰器，专门解决以上不足。

八大技术优势如下：➢不消耗燃气，绝对无回火，绝对无哑炮，本质上实现设备安全；➢只消耗压缩空气/氮气，每次激波运行成只需7分钱，成本极低；➢每次激波释放后喷口旋转30°，实现360度无死角吹灰。

是传统激波吹灰围的3倍以上；➢气能激波吹灰强度大，吹灰力度可调，安全可靠，无任何破坏性；➢特别适于低氮燃烧/SNCR/SCR后的恶劣积灰工况；➢成功解决折焰角、水平烟道、混合室等高难度部位的积灰问题；➢用于浮灰，粘性灰，结焦灰，烧结性灰等不同的工况；➢应用围广，成功应用于煤粉炉、CFB锅炉、垃圾炉、生物质锅炉、各行业余热锅炉等不同积灰工况。

气能激波旋转吹灰器简介一、气能激波旋转吹灰器技术原理气能激波技术：采用瞬间泄压释放技术，利用瞬间产生超音速流体激波（冲击波）的能量，清除锅炉积灰的新型吹灰器。

同时我司产品采用具有特殊结构的激波发生器每次脉冲产生持续时间大于100毫秒、强度可达5马赫（喷管管激波强度）。

燃气激波吹灰器工作原理概述燃气激波吹灰器是一种常用于锅炉中清洁烟气管道的设备，它以燃气激波的形式为动力，通过高速吹气将管道内的灰尘清除，从而减少管道的阻力，提高其传热效率。

本文将从燃气激波吹灰器的工作原理、结构特点以及优缺点等方面进行详细的介绍。

一、工作原理燃气激波吹灰器是利用燃气爆炸产生的巨大动能来清除烟气管道中的污垢。

当燃气通过燃气喷嘴时，在燃烧室内形成一个高压、高温、高速的火焰云，并产生激波。

这个火焰云的能量在短时间内释放，并产生较大的压力波，如同一个巨大的“气枪”，将管道内的灰尘吹除。

燃气激波吹灰器根据燃气喷射方式的不同可以分为两种类型，一种是均质燃烧型，一种是非均质燃烧型。

均质燃烧型燃气激波吹灰器是指燃气在燃烧室中呈完全均质状态，喷出的气流呈自由扩散状态，形成一个扩散起爆的火焰云。

当燃气的浓度、压力和温度等条件满足一定的条件时，火焰云会产生一个清洁管道内表面的激波压力波。

这种燃气激波吹灰器用于较小直径的管道和排污管道清洗。

非均质燃烧型燃气激波吹灰器是指燃气在燃烧室中呈流动状态，燃气喷嘴存在较高的速度和较高的湍流度，燃气的动能比较大。

当燃气高速喷出时，由于速度急剧变化，产生了压缩和突破等非均质效应，从而形成了非均质燃烧火焰和较强冲击波。

这种燃气激波吹灰器用于大直径管道和长距离输送管道清洗。

二、结构特点燃气激波吹灰器主要由燃烧室、燃气输送管道、燃气喷嘴、点火装置、控制系统等组成。

其中，燃气输送管道和喷口是燃气激波吹灰器的核心部件，它们的设计和制造是影响设备性能和寿命的主要因素。

在燃气输送管道中，为了避免燃气爆炸，通常采用了多段导流管道，从而使燃气平稳地流入燃烧室内。

燃气喷嘴是燃气激波吹灰器的核心部件之一，其喷嘴根据燃气的压力、温度、速度等参数进行设计，以确保喷射出来的燃气能够达到预期的效果。

同时，根据具体需求，燃气喷嘴的形状也有所不同，例如圆形、椭圆形、方形和矩形等。

点火装置主要起到点火和监测的作用，通过电信号控制电火花点火，确保燃气在燃烧室内燃烧。

吹灰器安装的必要性在锅炉设计中，为有效地清除锅炉受热面积灰，保证受热面清洁，达到受热面传热效果良好，在锅炉的受热面布置了不同型式、不同种类的吹灰器。

目前安装的吹灰设备主要为吹灰设备主要为蒸汽吹灰器、声波吹灰器和燃气脉冲吹灰器、以及最近兴起的空气激波吹灰器、它具备有360度的旋转喷嘴。

它是吹灰器的升级替代产品。

1吹灰器设置的必要性一般燃煤锅炉燃烧时的炉膛中心火焰温度在（1400~1600），而燃料中灰熔点一般低于或在此温度区间。

此时，当灰与受热面相接触时，极有可能粘结在受热面上引起结渣。

若不采取措施及时清除，更多的灰就可能继续粘结在上面，使得该处受热面传热性能变差、管内介质温度降低，引起受热面的腐蚀和堵灰以及排烟温度升高，又加速了结渣现象的发展和蔓延。

锅炉结渣不仅会影响锅炉的出力参数、热效率和引风机的正常运行，使排烟温度升高，达到一定程度还会引起恶性循环，导致重大的人身和设备事故等，造成重大经济损失。

随着锅炉容量的增大，但由于炉膛的截面尺寸、高度却不可能成比例增加，因此炉膛截面热负荷、水冷壁热负荷、炉膛内最高温度以及对流受热面区的烟温均随着锅炉容量的增加而增高。

而水冷壁和对流受热面的结渣和积灰问题便日益突出。

因此，燃煤锅炉必须配备一套永久装设的吹灰设备作为锅炉安全经济运行的一个重要手段。

吹灰器是锅炉最重要的辅助设备之一，受热面的积灰，保证其通畅和正常换热。

2声波吹灰器原理：声波吹灰器采用气动式声波，即将高压气流所携带的能量，经调制变换为交变的声波能量。

单极子声源向空间所辐射的声压 ,距声源传播距离处，其辐射声压与声源表面积、声波传播速度成正比；与传播距离的一次方成反比。

从现在已较多使用的声波吹灰器来看，声波吹灰器主要有旋笛和音频两种。

一般采用低频声波(20Hz～400Hz)或次声波(<20Hz)声强为140dB～155dB，常用于锅炉尾部——省煤器、预热器的吹灰。

2．2优点：声波吹灰面积广无死角。

燃气激波吹灰器燃气激波吹灰器是一种利用气体激波清除锅炉尾部的灰渣的设备。

它是锅炉辅助设备的一种，广泛应用于电站、炼油厂、化工厂和钢铁厂等工业生产领域。

下面我们将介绍燃气激波吹灰器的结构、工作原理、优缺点以及应用领域等内容。

一、燃气激波吹灰器的结构燃气激波吹灰器主要由三部分组成：气体激波产生器、管道系统和喷口组件。

1.气体激波产生器：它是产生气体激波的核心部件，包括喷嘴、燃气供应系统和点火系统等组件。

通过控制喷嘴和燃气供应，可以调节产生的气体激波的强度和频率。

2.管道系统：管道系统是将气体激波传递到各个喷口的载体。

它包括进气管道和出气管道。

进气管道将气体输送到激波产生器，而出气管道则将气体激波传递到各个喷口。

3.喷口组件：喷口组件是将气体激波直接喷射到锅炉尾部的灰渣上。

它包括多个喷口，可以调节每个喷口的角度和位置。

二、燃气激波吹灰器的工作原理燃气激波吹灰器是利用高压气体产生的激波来清除锅炉尾部的灰渣。

这种气体激波的产生是通过喷射燃气和空气混合物到喷咀中，然后点火使其爆炸产生的。

当燃气混合物在喷嘴中爆炸时，会产生一个高温、高压的气体激波。

这个气体激波会在管道系统中传播并传递到各个喷口。

当气体激波到达喷口时，会形成一个高速气流，将锅炉尾部的灰渣吹散。

这种气流的冲击力可以有效地清除锅炉尾部的灰渣，使锅炉的热效率得到提高。

三、燃气激波吹灰器的优缺点1.优点：（1）清灰效率高：燃气激波吹灰器的清灰效率比传统的清灰工艺高很多，可以达到95%以上。

（2）清灰时间短：使用燃气激波吹灰器清灰的时间很短，通常只需要数秒钟就可以完成清灰工作。

（3）安全可靠：整个清灰过程是自动化的，不需要人工干预，避免了人为误操作的风险。

2.缺点：（1）设备成本高：燃气激波吹灰器的成本比传统清灰设备高，需要有一定的投资。

（2）维护复杂：由于燃气激波吹灰器的结构和原理比较复杂，因此在维护过程中需要有专业的人员进行操作。

四、燃气激波吹灰器的应用领域燃气激波吹灰器主要应用于电站、炼油厂、化工厂和钢铁厂等生产领域。

各种形式吹灰器性能比较及经济效益分析郑州凯迪节能环保科技有限公司一）、蒸汽吹灰器：1、属于传统吹灰系统,纯机械传动，长期受热易磨损，吹灰杆长期受热容易变形、卡死，从而失去吹灰功能，故障率高，自动化程度低，维护工作量特别大，需要经常更换传动部件和喷管。

以30万机组670吨锅炉为例，每年的维护成本大约在50万左右。

2、由于蒸汽吹灰器采用蒸汽作为吹灰介质，增加了烟气中水分的含量，极易造成二次积灰；对受热面管束冲刷严重，容易发生爆管等安全事故。

3、能耗高，由于蒸汽吹灰器采用蒸汽作为吹灰介质，而蒸汽本身是需要成本的，所以无形中给供热企业增加了成本。

以670吨循环流化床锅炉为例，每年光吹灰用的蒸汽消耗大致在30万左右。

二）、声波吹灰器：1、属于淘汰产品，使用范围差，只对新装锅炉和经过检修的锅炉有效，而且只有短期效果，中后期效果很差。

2、吹灰能量低，仅靠声音的微震作用进行吹灰，效果很差。

3、持续180分贝以上的噪音对人体有害，不符合环保要求。

4、膜片需要经常更换，维修成本高，更换一个膜片需要一万多元。

三）、燃气脉冲吹灰器：1、属于现阶段锅炉吹灰更新换代新产品，自动化程度高，采用彩色触摸屏和PLC控制，可以实现分时、定时、循环控制，实现人性化操作。

控制柜采集现场的流量信号、压力信号通过数字显示仪进行显示，并输入到PLC（PLC采用西门子S7系列）内。

PLC对系统进行实时控制，可实现手动、自动两种模式任意控制，实现手动对某一组或自动对整个系统的连续自动吹扫。

每一组的充气时间，各组之间的运行时间间隔可通过彩色人机触摸屏任意调整，整个系统达到运行状态检测和故障自动检测及声光报警，具有完整的连锁、保护和自诊断功能。

2、吹灰效率高，燃气脉冲吹灰器是采用乙炔和空气按照一定的比例混合后，用高能点火器点燃混合气体，在高湍流状态和可调脉冲频率基础上产生强波射气流，同时伴有冲击波和热辐射，是综合应用特性气体的动能、热能和声能综合能量吹灰。

一、燃气脉冲吹灰器（激波吹灰器）原理及优点1、工作原理：燃气脉冲吹灰器（激波吹灰器）是公司科技人员借鉴前苏联的有关发明技术，结合国内众多脉冲吹灰器厂家的技术优点，经过长时间的摸索、改进，开发出来的最新分散技术锅炉吹灰器，技术上又称弱爆吹灰器、燃气脉冲吹灰器、激波吹灰器。

其工作原理是利用可燃气体（乙炔）与空气按一定比例混合产生特性气体，在高湍流状态和可调脉冲频率基础上，通过燃烧混合气体产生强波射气流，同时伴有冲击波和热辐射，综合应用气体的动能、声能和热能进行吹灰。

通过合理设计燃气智能能脉冲吹灰装置系统，使空气和燃气在一个特殊的容器中混合，经高频点火，进行爆燃，混合气体急剧膨胀，生成高温、高压气体。

该气体在一个特殊结构的罐体内得到加强和加速，形成高能爆燃气体，并从喷嘴以冲击动能、热能和声能的形式进入炉内，作用在锅炉受热面的积灰层上，使积灰脱落，再被烟气带出炉外。

合理地设计吹灰装置系统及各部分结构、尺寸、形状，从而获得可控的吹灰强度，达到最佳的吹灰效果。

燃气脉冲吹灰器主要利用爆燃气体的冲击波强烈冲压、吸拉的交变作用，兼有激波微振、高速喷射气流冲击和声波振动三种功能，综合利用爆燃气体的动能、热能、和声能吹灰。

其原理为乙炔与空气混合，经高能点火爆燃后，生成二氧化碳和水，并释放出热量。

首先是经过爆燃产生的高温高压气体通过喷管喷射出的高温高速射流的喷射冲击作用，这种机理与传统的蒸汽吹灰器的吹灰机理基本相同，所不同的是：1.在冲击的同时还伴有高温气体对灰垢的“热解”作用；传统蒸汽吹灰器对受热面的吹灰方式是对“点”的吹灰，而燃气脉冲吹灰器对受热面的吹灰方式实现的是对：“面”的吹灰。

其次，是爆燃引起受热面的激振，干松积灰和已经被冲击波松脱的高温结渣、低温板结积灰会由于振动产生的强烈的交变惯性力而脱离受热面，这与传统的振动清灰器的清灰机理是完全相同的，只不过振动清灰器的振动是通过机械运动产生的，工作时是振动几分钟至几十分钟，而弱爆吹灰器的振动是由爆燃产生的，振动的时间很短，一般不足3秒。

一、燃气脉冲吹灰器（激波吹灰器）原理及优点1、工作原理：燃气脉冲吹灰器（激波吹灰器）是公司科技人员借鉴前联的有关发明技术，结合国众多脉冲吹灰器厂家的技术优点，经过长时间的摸索、改进，开发出来的最新分散技术锅炉吹灰器，技术上又称弱爆吹灰器、燃气脉冲吹灰器、激波吹灰器。

其工作原理是利用可燃气体（乙炔）与空气按一定比例混合产生特性气体，在高湍流状态和可调脉冲频率基础上，通过燃烧混合气体产生强波射气流，同时伴有冲击波和热辐射，综合应用气体的动能、声能和热能进行吹灰。

通过合理设计燃气智能能脉冲吹灰装置系统，使空气和燃气在一个特殊的容器中混合，经高频点火，进行爆燃，混合气体急剧膨胀，生成高温、高压气体。

该气体在一个特殊结构的罐体得到加强和加速，形成高能爆燃气体，并从喷嘴以冲击动能、热能和声能的形式进入炉，作用在锅炉受热面的积灰层上，使积灰脱落，再被烟气带出炉外。

合理地设计吹灰装置系统及各部分结构、尺寸、形状，从而获得可控的吹灰强度，达到最佳的吹灰效果。

燃气脉冲吹灰器主要利用爆燃气体的冲击波强烈冲压、吸拉的交变作用，兼有激波微振、高速喷射气流冲击和声波振动三种功能，综合利用爆燃气体的动能、热能、和声能吹灰。

其原理为乙炔与空气混合，经高能点火爆燃后，生成二氧化碳和水，并释放出热量。

首先是经过爆燃产生的高温高压气体通过喷管喷射出的高温高速射流的喷射冲击作用，这种机理与传统的蒸汽吹灰器的吹灰机理基本相同，所不同的是：1.在冲击的同时还伴有高温气体对灰垢的“热解”作用；传统蒸汽吹灰器对受热面的吹灰式是对“点”的吹灰，而燃气脉冲吹灰器对受热面的吹灰式实现的是对：“面”的吹灰。

其次，是爆燃引起受热面的激振，干松积灰和已经被冲击波松脱的高温结渣、低温板结积灰会由于振动产生的强烈的交变惯性力而脱离受热面，这与传统的振动清灰器的清灰机理是完全相同的，只不过振动清灰器的振动是通过机械运动产生的，工作时是振动几分钟至几十分钟，而弱爆吹灰器的振动是由爆燃产生的，振动的时间很短，一般不足3秒。
