1：卡农头要牢记一个要点：2正3负1接地（2热3冷1接地）
2：大二芯（TS插头）是将地线和负线拧在一起，正线接短的一头，地线和负线拧在一块的接长的一头。
3：音频线和卡农头焊接：单芯屏蔽线的信号接卡农头的2角，屏蔽线接卡农头的1和3（并接，就是把1和3连起来），卡农头没标号的那点不用接（只有在系统中接地良好的情况下才接），公和母要对应。
焊接时露出的铜丝拧紧，露出的铜丝部分尽可能短，不然会短路。
卡农头焊接线序
有三个脚
1为地就是我们说的屏蔽
2为正就是热端也叫高端
3为冷端也叫低端
◆VGA线缆最大传输距离为60－70米，最大分辨率为1024*768；
◆DVI-D线缆最大传输距离为15－20米，最大分辨率为1080P；本接口具备各种接口的转换功能，而DVI-I不能相
互转换。
◆卡农接口的输入或输出均为平衡信号，也可以称为立体声；而线性信号均为非平衡信号，分为L，R（左、右）声
道。
音响工程工作者各种接头的焊接法1．卡侬头的连接方法： 3#脚冷端（黑线）1#脚接地端（屏蔽）2#脚热端（红或白线）2．JK头（非平衡或叫单声道）的连接方法：屏蔽+黑线屏蔽+黑线热端（红或白线）热端（红或白线）3．JK头（平衡或叫立体声道）的连接方法：热端（红或白线）屏蔽屏蔽冷端（黑线）4．梅花头（RCA）的连接方法：屏蔽+黑线热端（芯线）屏蔽+黑线热端（芯线）5．Q9（BNC）头（焊接）的连接方法：屏蔽6．VGA（15针）头的连接方法：颜色定义：R（红）、G（绿）、B（兰）、H（黑）、V（黄）1 2 3 4 5610R屏蔽G屏蔽 11 12 13 14 15 H+V屏蔽B屏蔽H（黑） V（黄）7．串口 232（9针）头的连接方法：2#脚TX发送，3#脚RX接收，5#脚 G 接地。
有时另一头2和3脚要反接。
博世主机的控制线，可用8芯网线1—8#脚直联。
（橙）（绿）（蓝）1 2 3 4 56 7 8 98．DCN（6芯）的连接方法：1 –下行线屏蔽、2 –下行信号线（绿）、3 –电源线（棕）、4 –上行信号线（白）、5 –上行线屏蔽、6 –电源线（兰）、3 32 4 4 21 6 5 5 6 1公头（焊接面）母头（焊接面）9．CCS800（7芯）的连接方法：1 –白色2 –屏蔽3 –紫色4 –黄色5 –绿色6 –红色7 –蓝色2（屏蔽） 2（屏蔽）4（黄） 5（绿） 5（绿） 4（黄）1（白） 3（紫） 3（紫） 1（白）6（红） 7（蓝） 7 （蓝） 6（红）公头（焊接面）母头（焊接面）10．飞利浦摄像机双相码控制线连接：摄像机与控制主机的接法相同：+(橙色)、-（绿色）、S（蓝色）。
11．飞利浦摄像机电源线连接：LINE接相线、N接邻线12．松下E650摄像机的连线13．松下E650摄像机的镜头限位的设定：14．S-VIDEO线的连接15．RJ45水晶头的连接（正跳线、反跳线）16．网络模块的打法：17．快思聪NET的连接18．快思聪NET转6芯水晶头的连接19．快思聪232口与EXTRON设备的连接法：20．快思聪红外探头的连接：21．代表机和主席机的连接22．译员机的设置：23．主席机如何发起表决？24．自动跟踪的设置：25．DCN主机的声音如何连接至调音台：26．DCN主机如何设置话筒的地址号？27．话筒、DVD如何接入调音台28．调音台、均衡器、反馈抑制器、功放、喇叭如何连接？29．调音台如何操作？yamaha30．反馈抑制器如何操作？31．飞利浦摄像机的操作32．Extron矩阵的操作33．Extron倍线器的操作34．网线传输器水晶头的做法。
文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 .卡农头的接法卡农插头分为两种，公头和母头卡农插头（又称 XLR插头）有 3 个端，分别是 1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由 1 个公头和 1 个母头用双芯线连接而成。
线的屏蔽层焊接到 1 端（接地）， 2 端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由 3 端送至话筒，话筒的信号则由 2 端送至调音台或话放。
当然啦 1 端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公 / 母视情况而定）一边用大三芯头（又称 TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉 OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的 3 端接文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 .1.jpg(54.94 KB)2.jpg(101.97 KB)3.jpg(46.55 KB)4.jpg(76.61 KB)插入点 insert线的具体接法（TIP输出\RING输入）调音台的 insert 和 line in 的区别【调音台 Insert的两个作用】图一Insert插入点插孔有一种很特殊的结构。
默认的情况，它在调音台内部是连通的。
当我们插入一个大三芯插头的时候。
内部的连接就被切断，声音将从大三芯插头的头部(Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“ Ring ”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于 Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。
卡农头的接法（来源网络）标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端（信号）和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头（又称TS插头），我们唱卡拉OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：4.jpg (76.61 KB)插入点insert线的具体接法（TIP输出\RING输入）调音台的和的区别【调音台 Insert 的两个作用】图一Insert 插入点插孔有一种很特殊的结构。
默认的情况，它在调音台内部是连通的。
当我们插入一个大三芯插头的时候。
内部的连接就被切断，声音将从大三芯插头的头部 (Tip)发送给一个效果器的输入端，经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中！请看示意图图二对于Insert插孔，我们还有一种用法，那就是把它当作Direct OUT插座使用！Direct OUT输出一般取自前置放大电路之后。
可以直接发送给多轨录音机或者音频接口录音。
高级的调音台上回同时有Insert和Direct OUT插孔。
UB1622调音台没有Direct OUT输出，但是我们可以用Insert插孔来做Direct OUT 输出用。
上面说过输入通道的声音可以从大三芯插头的TIP发送给外部设备的输入，但是如果这个设备是连接到音频接口的输入端，那么并没有声音返回到调音台。
这样调音台内部声音通路就将断掉！这个通道就没声音了！怎么办？很简单！只要将TIP和RING两个部分连接起来就可以让调音台的通道继续保持连通状态了！这样我们就可以将Insert 插孔当作Direct OUT使用了！图三Insert插孔改造成Direct OUT输出使用。

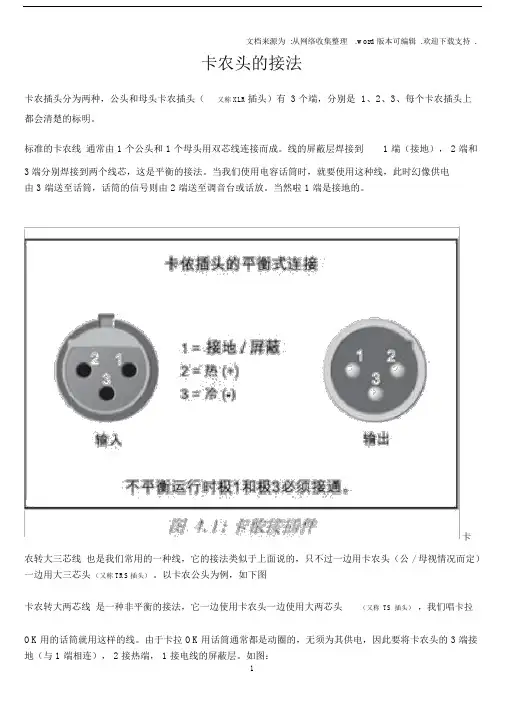

卡农头的接法
卡农插头分为两种，公头和母头，
卡农插头（又称XLR插头）有3个端，分别是1、2、3、每个卡农插头上都会清楚的标明。
标准的卡农线通常由1个公头和1个母头用双芯线连接而成。
线的屏蔽层焊接到1端（接地），2端和3端分别焊接到两个线芯，这是平衡的接法。
当我们使用电容话筒时，就要使用这种线，此时幻像供电由3端送至话筒，话筒的信号则由2端送至调音台或话放。
当然啦1端是接地的。
卡农转大三芯线也是我们常用的一种线，它的接法类似于上面说的，只不过一边用卡农头（公/母视情况而定）一边用大三芯头（又称TRS插头）。
以卡农公头为例，如下图
卡农转大两芯线是一种非平衡的接法，它一边使用卡农头一边使用大两芯头
（又称TS插头），我们唱卡拉
OK用的话筒就用这样的线。
由于卡拉OK用话筒通常都是动圈的，无须为其供电，因此要将卡农头的3端接地（与1端相连），2接热端，1接电线的屏蔽层。
如图：
