迈腾用户手册

迈腾自动挡车起步正确方法
迈腾自动挡车起步的正确方法如下：
1. 脚在刹车踏板上：将脚放在刹车踏板上，确保车辆停稳。

2. 检查档位：确保挡位在“P”（停车档）位置。

这是车辆起步前的正确挡位。

3. 踩刹车：轻轻地用右脚踩住刹车踏板，以确保车辆保持停稳。

4. 发动引擎：车辆起步前需要发动引擎。

你可以轻轻地按下启动按钮或钥匙，让引擎启动。

5. 松刹车：当引擎启动后，轻轻松开刹车踏板。

此时车辆应该保持静止，不会自行前进。

6. 换挡到驾驶档：转动换挡杆，将挡位从“P”（停车档）调整到“D”（驾驶档）。

这是车辆正常行驶的档位。

7. 缓慢加油门：轻轻踩油门，使发动机逐渐提速。

同时，车辆会开始缓慢前进。

注意不要踩得太重，以免车辆突然加速。

8. 感觉前进：当感觉到车辆缓慢前进时，适当地松开刹车踏板，让车辆开始移动。

9. 平稳加速：逐渐增加油门，让车辆平稳地加速。

不要过于急躁，保持平稳的驾驶姿态。

10. 观察周围环境：在起步时，随时观察周围的交通情况，确保安全。

特别注意前方的车辆和行人。

需要注意的是，不同车型可能会有细微差异，所以最好在熟悉你所驾驶车型的操作手册中查找关于起步的具体指导。

同时，在起步和驾驶过程中要随时保持警惕，遵循交通规则，确保驾驶安全。

保养手册迈腾轿车迈腾B7L轿车保养维护说明尊敬的迈腾B7L轿车车主：您的爱车配置了技术领先的发动机和众多技术先进的装备，随车文件对此有详尽的介绍，请认真阅读全套随车文件，并尽快熟悉本车结构、使用方法、保养维护规定及本公司相关规定。

本公司售后服务网络由遍布全国的数百家特许经销商组成。

所有特许经销商均配有先进的维修保养工具和设备。

服务人员均经本公司专业培训，并备有充足的原装备件和附件。

本公司特许经销商遵循本公司验证的先进技术和管理体系向广大用户提供服务。

掌握汽车技术发展的最新状态，保证有效、合理、按时完成保养维护工作，他们时刻为您的爱车保驾护航，并使您的汽车始终处于良好的技术状态并符合道路行驶法规。

因此请您务必到本公司特许经销商处完成您爱车的保养和维护。

特别提示1：您所购迈腾B7L轿车配置有技术领先的发动机，为确保您爱车的发动机始终保持良好的工作性能，保持汽车的自身价值，对于汽油发动机，请务必定期在汽油内添加本公司认可的汽油添加剂 G17。

汽油添加剂 G17 的具体使用方法如下：●每次定期保养（包括 5000 公里首次保养）均须添加汽油添加剂 G17。

●按每 10 升汽油使用 10 亳升汽油添加剂 G17的比例进行添加。

请务必按上述要求使用汽油添加剂 G17。

本公司特许经销商处备有适用于本车的汽油添加剂，并可告知您添加剂的使用方法。

特别提示2：为了提升大众品牌美誉度与用户满意度，也基于我们对自身产品的信心，您爱车所装备的DSG变速箱将享受如下质量担保政策：• 新购汽车所装备的DSG变速箱享受48个月或150,000km（以先达到者为准）的质量担保期，具体规定如下：- 该政策只适用于非营运车辆所装备的DSG变速箱；- 所购汽车须依据本公司保养规定始终在本公司特许经销商处进行定期保养和维修。

特别提示3：如您所购迈腾B7L轿车装备有自适应巡航系统（ACC），务请注意上述系统的调整及校准均需使用特定的专用工具设备。

售后服务售后服务技术信息21.保养手册Magotan 2007版本： 01.2010汽车技师帮技术资料一汽大众迈腾维修维修手册(Magotan_2010_保养手)售后服务版权所有。

不经法人同意不得使用。

Printed in ChinaFAW5R0098.74Copyright (c) 2010 Volkswagen AG，Wolfsburg保养内容Magotan 2007工长和机工必需掌握所有技术信息。

因为认真和持久地维护并遵循注意事项是保证车辆行驶和安全的基本条件。

此外在维修时也要遵循维修安全的基本原则。

文件盒 2.1 - 手册编号：21.1版本： 01.2010提纲发动机概述保养工作概述工作描述废气检测术语词汇表汽车技师帮技术资料一汽大众迈腾维修维修手册(Magotan_2010_保养手)Magotan 2007文件盒 2.1，手册 21.1，版本： 01.2010目录iii目录1发动机概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2保养工作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .在行驶距离为 7500 公里时进行的首次换油保养工作（针对装备 TSI 发动机的车型）. . . . . . . . 在行驶距离为 7500 公里时进行的首次换油保养工作（针对装备非缸内直喷发动机的车型） . . . . 与时间和 / 或行驶里程相关的附加工作（针对装备 TSI 发动机的车型） . . . . . . . . . . . . . . . . . . 与时间和 / 或行驶里程相关的附加工作（针对装备非缸内直喷发动机的车型） . . . . . . . . . . . . . . 换油保养 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 每15，000 公里或一年及之后每 10，000 公里或每一年的定期保养工作（针对装备 TSI 发动机的车型） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 每15，000 公里或一年及之后每 15，000 公里或每一年的定期保养工作（针对装备非缸内直喷发动机的车型） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 汽车移交检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 用升降台和维修厂汽车千斤顶举起车辆 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 连接诊断设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .发动机代码和发动机编号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 发动机机油标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .贴签. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 长效保养信息、按时间或行驶里程保养的信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 汽车识别号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .汽车数据牌. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 使用高含硫柴油的国家或地区 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4工作描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 运输固定装置：将锁止件从前轴弹簧上取下 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .运输模式：关闭. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 用于凸轮轴传动的齿形皮带：更换（仅 2.0L 85KW 发动机） . . . . . . . . . . . . . . . . . . . . . . . . . . .用于凸轮轴传动的齿形皮带：检查（2.0L 85KW 发动机）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 蓄电池：检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .蓄电池：检查蓄电池接线柱是否牢固. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 带记忆功能的座椅：进行初始化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .大灯调节装置：检查. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 前后制动摩擦片：检查厚度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .罗盘模块：激活. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 保养周期指示器：修改设码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .保养周期指示器：复位 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 发动机机油油位：检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .发动机机油：排放或吸出；更换机油滤清器并加注发动机机油. . . . . . . . . . . . . . . . . . . . . . . . . . 发动机舱内的发动机和部件（从上部和下部）：目测是否有泄漏和损坏 . . . . . . . . . . . . . . . . . . . . 粉尘及花粉滤清器：清洁外壳，更换滤芯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .副驾驶员安全气囊：钥匙开关和检查“开 / 关功能”（针对装备副驾驶员安全气囊关闭功能的车型） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .更换燃油滤清器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 电动车窗升降器：检查定位情况 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .底部保护层：目测是否有损坏. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 多楔带：检查状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .检查轮胎：状态、轮胎胎面、充气压力、胎纹深度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 23 2 8 7 2 64 9 11 11 13 16 16 12 16 15 15 16 18 58 56 59 59 22 21 65 47 29 63 51 50 38 38 37 46 20 34 30 58 32 22汽车技师帮技术资料一汽大众迈腾维修维修手册(Magotan_2010_保养手)Magotan 2007文件盒 2.1，手册 21.1，版本： 01.2010目录iv检查安全带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 进行试车 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .冷却系统：检查防冻剂和冷却液液位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 主销：目检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .直接换档变速箱 02E - 6 档：更换机油和机油滤清器 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 制动液液位：检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .制动和离合器装置：更换制动液 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 制动装置：目测是否有泄漏和损坏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 档双离合器变速箱 0AM：更换变速箱油. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 滑动天窗：检查功能，清洁导轨并涂油脂 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .火花塞：更换. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 目视检查前排安全气囊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .目视检查排气系统是否有泄漏和损坏. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 万向节保护套：目检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .空气滤清器：清洁外壳，更换滤芯. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 拆卸和安装发动机罩：上部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .拆卸和安装发动机舱下盖板（隔音垫）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 车窗玻璃刮水 / 清洗装置和大灯清洗装置：检查功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .车窗玻璃刮水片：检查极限位置 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 车轮紧固螺栓：按规定扭矩拧紧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .车门止动器：润滑. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 静态弯道灯（转向灯）和辅助行车灯：检查功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .汽车系统测试：进行. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 收音机 / 导航系统：激活防盗密码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .时间和日期：调整. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 手动变速箱：检查手动变速箱齿轮油油位，必要时添加 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 自动变速箱：检查 ATF 液位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .转向横拉杆球头：检查间隙，固定装置和防尘罩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5废气检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 带 OBD （车载诊断系统）的柴油发动机废气检测. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 带 OBD （车载诊断系统）的汽油发动机废气检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6术语词汇表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4642 32 19 21 28 25 29 21 53 60 46 42 32 35 36 37 53 56 43 56 63 31 44 58 20 21 5666 72 6680 汽车技师帮技术资料一汽大众迈腾维修维修手册(Magotan_2010_保养手)Magotan 2007文件盒 2.1，手册 21.1，版本： 01.20101 发动机概述11发动机概述发动机：⇒汽油发动机汽油发动机排量I 1.4 1.8发动机标识字母：CFBA BYJ 气缸数量 / 每个气缸气门数4/44/4功率kW/rpm 96/5000118/5000扭矩Nm/rpm 220/1750 至 3500250/1500 至 4200缸径∅mm 76.582.5行程毫米75.684.1压缩比109.8喷射装置 / 点火装置Motronic MED 17.5.20Bosch Motronic MED 17.5 TSI ROZ 至少93 以上优质无铅，或国Ⅲ1) 以上1)国Ⅲ：OBD 车型必须使用此标准或以上标准的汽油。

售后服务售后服务技术信息修理手册Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机版本：01.2010发动机代码CFBA售后服务版权所有。

不经法人同意不得使用。

Printed in ChinaFAW5R0147.74Copyright (c) 2010 Volkswagen AG，Wolfsburg维修手册修理组Magotan 2007工长和机工必需掌握所有技术信息。

因为认真和持久地维护并遵循注意事项是保证车辆行驶和安全的基本条件。

此外在维修时也要遵循维修安全的基本原则。

1.4 升 4 缸 4 气阀涡轮增压直喷发动机版本： 01.2010修理组00技术数据10拆卸和安装发动机13曲轴传动装置15气缸盖，气门机构17润滑19冷却装置20燃油供应装置21增压24燃油准备系统、喷射装置26排气装置28点火装置Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机 01.2010目录iii目录00-技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1发动机编号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2发动机特征 . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-拆卸和安装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1拆卸和安装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . 1.1拆卸发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2将发动机固定在装配架上 . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . 1.3安装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4拧紧力矩 . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5机组支承 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . 13-曲轴传动装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1拆解和组装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . 1.1第 Ⅰ 和 Ⅱ 部分 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2第 Ⅰ 部分 皮带传动 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 1.3第 Ⅱ 部分 气缸体 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4拆卸和安装多楔皮带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 1.5拆卸和安装正时齿轮箱罩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.6拆卸和安装辅助机组支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2密封法兰和飞轮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.1装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . 2.2拆卸和安装曲轴的皮带轮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.3更换皮带轮侧曲轴密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . 2.4更换飞轮侧曲轴的密封法兰 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.5拆卸和安装发动机转速传感器 -G28- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3曲轴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.1装配一览 . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.2曲轴尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.3拉出和敲入曲轴上的滚针轴承 (配备直接换档变速箱的汽车) . . . . . . . . . . . . . . . . . . . . . . 4活塞和连杆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.1装配一览 . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2检查活塞和气缸内径 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.3脱开新的连杆 . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.4活塞和气缸尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . 15-气缸盖，气门机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1气缸盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2检查配气相位 . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.3调整配气相位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4拆卸和安装凸轮轴箱 . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5拆卸和安装正时链和机油泵驱动链 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.6拆卸和安装气缸盖 . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7检测压缩压力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 1 11 12 2 2 10 10 12 12141415 16 17 19 20 24 25 25 27 30 32 39 39 40 41 42 43 43 44 45 46474748 50 53 60 63 71 73Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机 01.2010目录iv2气门机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.1装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . 2.2检查凸轮轴轴向间隙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.3气门尺寸 . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.4检测气门导管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.5修整气门座 . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.6更换气门杆密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . 17-润滑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1润滑系统部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1发动机机油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2装配一览 . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.3拆卸和安装油底壳 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 1.4拆卸和安装机油泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.5检测机油压力和机油压力开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 19-冷却装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1冷却系统部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1.1车身侧冷却系统的部件 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2发动机侧冷却系统的部件 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 1.3冷却液软管连接图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4排放并添加冷却液 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . 1.5拆卸和安装散热器风扇 -V7- 和散热器风扇 2 -V177- . . . . . . . . . . . . . . . . . . . . . . . . . . .1.6拆卸和安装散热器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . 1.7拆卸和安装冷却液泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.8拆卸和安装冷却液循环泵 -V50- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 1.9检测冷却系统的密封性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20-燃油供应装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1.1在燃油供应装置上进行作业时的安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2卸掉燃油系统高压区内的压力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 2燃油箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.1燃油箱 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 2.2排空燃油箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.3拆卸和安装燃油箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3修理燃油供应装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.1清洁规定 . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.2拆卸和安装燃油泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . 3.3拆卸和安装燃油储量传感器 -G - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.4碰撞燃油切断装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 3.5检查燃油泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4发动机功率电子控制系统（电子油门） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.1电子油门系统的功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.2油门踏板模块 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 4.3拆卸和安装油门踏板模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5活性碳罐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 5.1功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.2活性碳罐装置 - 装配一览 . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7475 76 77 77 78 79818181 82 84 86 88909090 92 93 94 97 98 99 101 102104104 104105 105106 107109 112112 113 115 116 116 124 124 125 125126 127128Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机 01.2010目录v5.3检查燃油箱排气装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.4拆卸和安装活性碳罐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . 21-增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1废气涡轮增压器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . 1.1一般维修说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2安全措施 . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.3清洁规定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 1.4废气涡轮增压器 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5第 Ⅰ 部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . 1.6第 Ⅱ 部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7拆卸和安装废气涡轮增压器 . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . 1.8检查废气涡轮增压器的压力罐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.9拆卸和安装废气涡轮增压器的压力罐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . 1.10调节废气涡轮增压器的压力罐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2增压空气冷却系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.1增压空气冷却系统 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.2拆卸和安装增压空气冷却系统的辅助散热器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-燃油准备系统、喷射装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1喷射装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . 1.1喷射装置的一般说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 1.3清洁规定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.4技术数据 . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5进气管第 Ⅰ 和 Ⅱ 部分 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.6进气管第 Ⅰ 部分 - 装配一览 . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7进气管第 Ⅱ 部分 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.8进气管下部件、带有喷油阀的燃油分配器 - 装配一览 . . . . . . . . . . . . . . . . . . . .. . . . . . . . 1.9空气滤清器 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.10拆卸和安装空气滤清器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . 1.11拆卸和安装节气门控制单元 -J338- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.12清洁节气门控制单元 -J338- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 1.13拆卸和安装进气管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.14拆装和安装进气管下部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . 1.15高压泵 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.16检查燃油压力传感器 -G247- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . 1.17拆卸和安装高压泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.18拆卸和安装喷油阀 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1.19更换喷油阀上密封环和支撑垫片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2发动机控制单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.1查询并删除发动机控制单元故障存储器的内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.2拆卸和安装发动机控制单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 26-排气装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1排气系统部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1尾气催化净化器和加装件 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2带悬挂装置的消音器 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 1.3拆卸和安装排气前管和中间管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129130 131131 131132 132 132134 135136 139141 144 149 150 151152152 152153 153154 155156 157158 159160 161163 164165 166167 170172 174 177 178179 181181 182183 184Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机 01.2010目录vi1.4拆卸和安装带尾气催化净化器的排气管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5脱开和连接前消音器和后消音器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.6将排气装置调节到无应力状态 . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-点火装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1修理点火装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1.1点火装置概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2安全措施 . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.3点火装置 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4拆卸和安装带功率输出级的点火线圈 . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5检测数据，火花塞 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .186 187188 190190190 190 191 192 193Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机 01.20101 技术数据11技术数据发动机编号 ⇒ 1页。

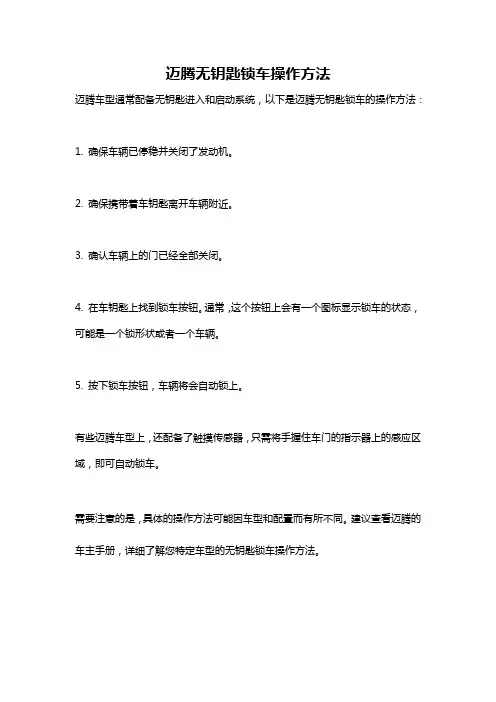

迈腾无钥匙锁车操作方法
迈腾车型通常配备无钥匙进入和启动系统，以下是迈腾无钥匙锁车的操作方法：
1. 确保车辆已停稳并关闭了发动机。

2. 确保携带着车钥匙离开车辆附近。

3. 确认车辆上的门已经全部关闭。

4. 在车钥匙上找到锁车按钮。

通常，这个按钮上会有一个图标显示锁车的状态，可能是一个锁形状或者一个车辆。

5. 按下锁车按钮，车辆将会自动锁上。

有些迈腾车型上，还配备了触摸传感器，只需将手握住车门的指示器上的感应区域，即可自动锁车。

需要注意的是，具体的操作方法可能因车型和配置而有所不同。

建议查看迈腾的车主手册，详细了解您特定车型的无钥匙锁车操作方法。

保养手册迈腾轿车迈腾B7L轿车保养维护说明尊敬的迈腾B7L轿车车主：您的爱车配置了技术领先的发动机和众多技术先进的装备，随车文件对此有详尽的介绍，请认真阅读全套随车文件，并尽快熟悉本车结构、使用方法、保养维护规定及本公司相关规定。

本公司售后服务网络由遍布全国的数百家特许经销商组成。

所有特许经销商均配有先进的维修保养工具和设备。

服务人员均经本公司专业培训，并备有充足的原装备件和附件。

本公司特许经销商遵循本公司验证的先进技术和管理体系向广大用户提供服务。

掌握汽车技术发展的最新状态，保证有效、合理、按时完成保养维护工作，他们时刻为您的爱车保驾护航，并使您的汽车始终处于良好的技术状态并符合道路行驶法规。

因此请您务必到本公司特许经销商处完成您爱车的保养和维护。

特别提示1：您所购迈腾B7L轿车配置有技术领先的发动机，为确保您爱车的发动机始终保持良好的工作性能，保持汽车的自身价值，对于汽油发动机，请务必定期在汽油内添加本公司认可的汽油添加剂 G17。

汽油添加剂 G17 的具体使用方法如下：●每次定期保养（包括 5000 公里首次保养）均须添加汽油添加剂 G17。

●按每 10 升汽油使用 10 亳升汽油添加剂 G17的比例进行添加。

请务必按上述要求使用汽油添加剂 G17。

本公司特许经销商处备有适用于本车的汽油添加剂，并可告知您添加剂的使用方法。

特别提示2：为了提升大众品牌美誉度与用户满意度，也基于我们对自身产品的信心，您爱车所装备的DSG变速箱将享受如下质量担保政策：• 新购汽车所装备的DSG变速箱享受48个月或150,000km（以先达到者为准）的质量担保期，具体规定如下：- 该政策只适用于非营运车辆所装备的DSG变速箱；- 所购汽车须依据本公司保养规定始终在本公司特许经销商处进行定期保养和维修。

特别提示3：如您所购迈腾B7L轿车装备有自适应巡航系统（ACC），务请注意上述系统的调整及校准均需使用特定的专用工具设备。

修理手册➤服务Magotan B7L 2012年型版本：2012年01月电路图基本装备自 2011 年 7 月起J 519ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色X 触点卸载继电器, 端子 15 供电继电器, 车载电网控制单元J59X 触点卸载继电器J329端子 15 供电继电器J519车载电网控制单元SC2保险丝架 C 上的保险丝 2SF4保险丝架 F 上的保险丝 4SB5保险丝架 B 上的保险丝 5SB25保险丝架 B 上的保险丝 25SB26保险丝架 B 上的保险丝 26SB29保险丝架 B 上的保险丝 29SB30保险丝架 B 上的保险丝 30SC40保险丝架 C 上的保险丝 40SB47保险丝架 B 上的保险丝 47SB48保险丝架 B 上的保险丝 48SB49保险丝架 B 上的保险丝 49SB53保险丝架 B 上的保险丝 53T4040 芯插头连接T52a52 芯插头连接T52b52 芯插头连接T52c52 芯插头连接B287正极连接 11（15a），在主导线束中B291正极连接 15（15a），在主导线束中B346连接 1（75），在主导线束中B571接地连接 38，在主导线束中*仅在带 6 缸发动机的车辆上B291SA450ASF1*30A6.06.0ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色保险丝架 C 上的保险丝 5, 保险丝架 C 上的保险丝 22, 保险丝架 C 上的保险丝 23SF1保险丝架 F 上的保险丝 1SA4保险丝架 A 上的保险丝 4SC5保险丝架 C 上的保险丝 5SC7保险丝架 C 上的保险丝 7SC13保险丝架 C 上的保险丝 13SC14保险丝架 C 上的保险丝 14SC15保险丝架 C 上的保险丝 15SC16保险丝架 C 上的保险丝 16SC22保险丝架 C 上的保险丝 22SC23保险丝架 C 上的保险丝 23T16d16 芯插头连接B272正极连接（30），在主导线束中B279正极连接 3（15a），在主导线束中B291正极连接 15（15a），在主导线束中B330正极连接 16（30a），在主导线束中B331正极连接 17（30a），在主导线束中B557正极连接 21（30a），在主导线束中*仅在带 6 缸发动机的车辆上*2截至 2011 年 9 月*3导线颜色取决于装备*4自 2011 年 10 月起J519SA 650AH 2H 7J 4SA 650ASB 5*20A SB 30.35T4vwbr/rt /24.0*2br 432.5rt/gr8rt/gr 216.0*2sw/gn 352.5rt/vi2411.0*36.0*3 2.5T40/184382135241ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色发动机舱盖接触开关, 高音喇叭, 低音喇叭, 双音喇叭继电器, 车载电网控制单元F266发动机舱盖接触开关H2高音喇叭H7低音喇叭J4双音喇叭继电器J519车载电网控制单元SB3保险丝架 B 上的保险丝 3SB5保险丝架 B 上的保险丝 5SA6保险丝架 A 上的保险丝 6SC32保险丝架 C 上的保险丝 32T4vw 4 芯插头连接, 右侧大灯之后T4040 芯插头连接T52a 52 芯插头连接T52b 52 芯插头连接279接地连接 5 在车内导线束中396接地连接 31，在主导线束中685接地点 1，左前纵梁上687接地点 1，在中央通道上B231正极连接 5（30a），在车内导线束中B334正极连接 20（30a），在主导线束中B465接地连接 1，在主导线束中*仅在带 6 缸发动机的车辆上*2截至 2011 年 9 月*3自 2011 年 10 月起J 519380B476B2822.5 1.00.50.5ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色车载电网控制单元, 左前大灯, 右前大灯J519车载电网控制单元M1左侧停车灯灯泡MX1左前大灯MX2右前大灯M3右侧停车灯灯泡M5左前转向信号灯灯泡M7右前转向信号灯灯泡M29左侧近光灯灯泡M30左侧远光灯灯泡M31右侧近光灯灯泡M32右侧远光灯灯泡T1010 芯插头连接T10q 10 芯插头连接T52a 52 芯插头连接T52c 52 芯插头连接V48左侧大灯照明距离调节伺服马达V49右侧大灯照明距离调节伺服马达371接地连接 6，在主导线束中380接地连接 15，在主导线束中673接地点 3，左前纵梁上B282正极连接 6（15a），在主导线束中B476接地连接 12，在主导线束中J 519380B476B282ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色开关和仪表照明调节器, 大灯照明距离调节器, 车载电网控制单元E20开关和仪表照明调节器E102大灯照明距离调节器J519车载电网控制单元L76按钮照明灯泡T8g 8 芯插头连接T52a 52 芯插头连接T52b 52 芯插头连接T52c 52 芯插头连接42转向柱旁边的接地点238接地连接 1 在车内导线束中277接地连接 3 在车内导线束中380接地连接 15，在主导线束中639接地点，在左侧 A 柱上B282正极连接 6（15a），在主导线束中B476接地连接 12，在主导线束中*导线颜色取决于装备J 519249ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色车灯开关, 警报灯开关, 车载电网控制单元E1车灯开关E7前雾灯开关E18后雾灯开关E229警报灯开关J519车载电网控制单元K6闪烁警报装置指示灯L9大灯开关照明灯泡T6dh 6 芯插头连接T10j 10 芯插头连接T52a 52 芯插头连接T52b 52 芯插头连接T52c 52 芯插头连接249接地连接 2 在车内导线束中639接地点，在左侧 A 柱上B341连接 2（58d），在主导线束中J519249ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色电子点火开关, 车载电网控制单元, 转向柱电子装置控制单元, 发动机控制单元, 电子转向柱锁止装置控制单元D1防盗锁止系统读取单元D9电子点火开关J519车载电网控制单元J527转向柱电子装置控制单元J623发动机控制单元J764电子转向柱锁止装置控制单元L76按钮照明灯泡N376点火钥匙拔出锁止电磁铁SB9保险丝架 B 上的保险丝 9SB16保险丝架 B 上的保险丝 16T10k10 芯插头连接T16f16 芯插头连接T16o16 芯插头连接T4040 芯插头连接T52b52 芯插头连接T52c52 芯插头连接T9494 芯插头连接249接地连接 2 在车内导线束中B259连接（起动/停止信号），在车内导线束中B536接地连接 27，在主导线束中B729连接 1（50），在主导线束中*仅在带 6 缸发动机的车辆上*2截至 2011 年 9 月*3自 2011 年 10 月起J 527E 34E 44E 22E 38E 92E 86E 227ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色转向柱组合开关, 转向柱电子装置控制单元E22间歇式刮水器运行开关E34后窗玻璃刮水器开关E38车窗玻璃刮水器间歇运行调节器E44车窗玻璃清洗泵开关（自动刮水/清洗装置和大灯清洗装置）E86多功能显示器调用按钮E92Reset（复位）按钮E227GRA 设置按钮E595转向柱组合开关J527转向柱电子装置控制单元HE2E4E45E51E527J623J623*ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色转向柱组合开关, 安全气囊卷簧和带滑环的复位环, 信号喇叭控制, 安全气囊控制单元, 转向柱电子装置控制单元, 驾驶员侧安全气囊引爆装置E2转向信号灯开关E4手动防眩目功能和远光灯瞬时接通功能开关E45定速巡航装置开关E51GRA 主开关E527GRA 暂时关闭按钮E595转向柱组合开关F138安全气囊卷簧和带滑环的复位环H信号喇叭控制J234安全气囊控制单元J527转向柱电子装置控制单元J623发动机控制单元N95驾驶员侧安全气囊引爆装置T4ae 4 芯插头连接T16o16 芯插头连接T9494 芯插头连接T100100 芯插头连接B441连接（GRA），在主导线束中*仅在带 6 缸发动机的车辆上B397B4060.350.350.350.35ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色驾驶员侧车门控制单元, 副驾驶员侧车门控制单元, 车载电网控制单元, 转向柱电子装置控制单元, 驾驶员侧车门警告灯, 副驾驶员侧车门警告灯, 车外后视镜内的登车照明灯，驾驶员侧, 车外后视镜内的登车照明灯，副驾驶员侧E313选档杆J386驾驶员侧车门控制单元J387副驾驶员侧车门控制单元J519车载电网控制单元J527转向柱电子装置控制单元L131驾驶员侧外后视镜警告灯泡L132副驾驶员侧外后视镜警告灯泡T10o 10 芯插头连接T16k 16 芯插头连接T16l 16 芯插头连接T16o 16 芯插头连接T20g 20 芯插头连接T20h 20 芯插头连接T2828 芯插头连接, 连接站内，A 柱右侧T28c 28 芯插头连接, 接线站内，左侧 A 柱T32a 32 芯插头连接T32b 32 芯插头连接T52c 52 芯插头连接W30驾驶员侧车门警告灯W36副驾驶员侧车门警告灯W52车外后视镜内的登车照明灯，驾驶员侧W53车外后视镜内的登车照明灯，副驾驶员侧B397连接 1（舒适/便捷系统 CAN 总线，High），在主导线束中B406连接 1（舒适/便捷系统 CAN 总线，Low），在主导线束中B397B406SB 115A SB 17 *br155vi2210.5T40/25sw/vi1715522117gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色仪表板中的控制单元, 数据总线诊断接口, 仪表板J285仪表板中的控制单元J533数据总线诊断接口K 仪表板SB11保险丝架 B 上的保险丝 11SB15保险丝架 B 上的保险丝 15SB17保险丝架 B 上的保险丝 17SB24保险丝架 B 上的保险丝 24T16d 16 芯插头连接, 诊断接口上B383B390B397B406B708B709B713B714*J 285Kgr =灰色li =淡紫色ge =黄色or =橘黄色制动液液位警告信号触点, 仪表板中的控制单元, 机电式驻车制动器控制单元, 仪表板F34制动液液位警告信号触点H3警报蜂鸣器和警报音J285仪表板中的控制单元J540机电式驻车制动器控制单元K 仪表板K1远光灯指示灯K2发电机指示灯K4停车灯的指示灯K13后雾灯指示灯K65左侧转向信号灯指示灯K94右侧转向信号指示灯K118制动系统指示灯K170灯泡失灵指示灯T30a 30 芯插头连接T32c 32 芯插头连接400接地连接 35，在主导线束中169170171172173174175176177178179180181182J 285Kws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色车外温度传感器, 冷却液不足显示传感器, 车窗玻璃清洗液液位传感器, 仪表板中的控制单元, 仪表板G3冷却液温度表G17车外温度传感器G32冷却液不足显示传感器G33车窗玻璃清洗液液位传感器J285仪表板中的控制单元K 仪表板K18挂车运行模式指示灯K28冷却液温度和冷却液不足显示指示灯K37玻璃清洗液液位指示灯K214电动驻车制动器和手制动器故障指示灯T4vw 4 芯插头连接T32c 32 芯插头连接295接地连接 10 在车内导线束中J519L 22L 23M 52M 511.00.5 2.5T14c sw/gr /7sw/geT14c 2.5/52.5 2.51.0 2.5T14c ws *2/102.52.5T14c 2.5ws/ge /9br 155br 157155157ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色制动信号灯开关, 左侧前雾灯灯泡, 右侧前雾灯灯泡, 左侧静态弯道灯, 右侧静态弯道灯F 制动信号灯开关J519车载电网控制单元L22左侧前雾灯灯泡L23右侧前雾灯灯泡M51左侧静态弯道灯M52右侧静态弯道灯SB8保险丝架 B 上的保险丝 8SB20保险丝架 B 上的保险丝 20T4f 4 芯插头连接T14c 14 芯插头连接, 前保险杠附近T4040 芯插头连接T52a 52 芯插头连接T52c 52 芯插头连接371接地连接 6，在主导线束中398接地连接 33，在主导线束中456接地连接 1，在前保险杠导线束中645前围板上的接地点 1673接地点 3，左前纵梁上B335连接 1（54），在主导线束中B352正极连接 3（87a），在主导线束中*仅在带 6 缸发动机的车辆上*2导线颜色取决于装备J 519MX 433681.0 2.51.01.0 1.00.5 1.0*3ws=白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色左侧尾灯, 右侧尾灯, 左后转向信号灯灯泡, 右后转向信号灯灯泡, 左侧倒车灯灯泡, 右侧倒车灯灯泡J519车载电网控制单元MX3左侧尾灯MX4右侧尾灯M6左后转向信号灯灯泡M8右后转向信号灯灯泡M16左侧倒车灯灯泡M17右侧倒车灯灯泡M21左侧制动信号灯和尾灯灯泡M22右侧制动信号灯和尾灯灯泡T4y 4 芯插头连接T4z 4 芯插头连接T52a 52 芯插头连接T52c 52 芯插头连接50行李箱左侧接地点51行李箱内的右侧接地点368接地连接 3，在主导线束中369接地连接 4，在主导线束中B520连接（RF），在主导线束中W71连接（倒车灯），在后部导线束中*导线颜色取决于装备*2自 2011 年 10 月起*3截至 2011 年 9 月J519ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色车窗玻璃清洗泵, 牌照灯, 时钟J519车载电网控制单元T3an 3 芯插头连接, 后部保险杠内T8d8 芯插头连接, 后部保险杠内T52a52 芯插头连接T52b52 芯插头连接T52c52 芯插头连接V5车窗玻璃清洗泵X牌照灯Y时钟51行李箱内的右侧接地点345接地连接，在保险杠导线束中B340连接 1（58d），在主导线束中B616正极连接 12（30a），在车内导线束中B698连接 3（LIN 总线），在主导线束中X150接地连接 58，在保险杠后导线束中*仅适用于带驻车距离报警（PDC）的车辆*2仅适用于带有阅读灯的前部车内照明灯*3截至 2011 年 9 月*4自 2011 年 10 月起225226227228229230231232233234235236237238J 519M 25M49L 46L 47M50gr/ws T2kf 0.5sw/rt T2j 0.50.5T2j sw/vi /20.5/10.5/1br206*207206207ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色左侧后雾灯灯泡, 右侧后雾灯灯泡, 左侧尾灯 2, 右侧尾灯 2,高位制动信号灯灯泡J519车载电网控制单元L46左侧后雾灯灯泡L47右侧后雾灯灯泡MX5左侧尾灯 2MX6右侧尾灯 2M25高位制动信号灯灯泡M49左侧尾灯灯泡 2M50右侧尾灯灯泡 2T2f 2 芯插头连接T2j 2 芯插头连接T2kf 2 芯插头连接, 尾门的连接位置T52a 52 芯插头连接T52c 52 芯插头连接218接地连接 1，在后盖导线束中*自 2011 年 10 月起*2截至 2011 年 9 月J 519W 10*B569W 9*W 46*W 45**2*2ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色可加热后窗玻璃继电器, 正导线中的调频频率分滤器, 左侧脚部空间照明灯, 右侧伸腿空间照明灯, 左后脚部空间照明灯, 右后脚部空间照明灯, 可加热式后窗玻璃J9可加热后窗玻璃继电器J519车载电网控制单元R178负导线中的调频频率分滤器R179正导线中的调频频率分滤器T10c 10 芯插头连接T10d 10 芯插头连接T52b 52 芯插头连接W9左侧脚部空间照明灯W10右侧伸腿空间照明灯W45左后脚部空间照明灯W46右后脚部空间照明灯Z1可加热式后窗玻璃95接地连接 1，座椅调节导线束中96接地连接 1，在座椅加热导线束中136接地连接 2，在座椅加热导线束中657接地点 1，在后窗玻璃左侧附近B248连接 2（可加热后窗玻璃），在车内导线束中B569接地连接 36，在主导线束中*仅适用于带有脚部空间照明的车辆*2导线颜色取决于装备J5192782.5 2.50.5ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色雨水与光线识别传感器, 大灯清洗装置继电器, 刮水器马达控制单元, 车窗玻璃刮水器马达, 大灯清洗装置泵G397雨水与光线识别传感器J39大灯清洗装置继电器J400刮水器马达控制单元J519车载电网控制单元SB22保险丝架 B 上的保险丝 22SB31保险丝架 B 上的保险丝 31T3ah 3 芯插头连接T4k 4 芯插头连接T4040 芯插头连接T52b52 芯插头连接V车窗玻璃刮水器马达V11大灯清洗装置泵278接地连接 4 在车内导线束中395接地连接 30，在主导线束中646前围板上的接地点 2685接地点 1，左前纵梁上689接地点，在车顶框后中间部位上B324正极连接 10（30a），在主导线束中B528连接 1（LIN 总线），在主导线束中*仅适用于带雨量传感器的车辆*2仅在带 6 缸发动机的车辆上*3导线颜色取决于装备267268269270271272273274275276277278279280J 519278278B154B559ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色前部车内照明灯按钮, 驾驶员侧阅读灯按钮, 副驾驶员侧阅读灯按钮, 前部车内照明灯, 阅读灯，左侧中部, 阅读灯，右侧中部, 后部车内照明E326前部车内照明灯按钮E454后左阅读灯按钮E455右后阅读灯按钮E457驾驶员侧阅读灯按钮E458副驾驶员侧阅读灯按钮J519车载电网控制单元T5o 5 芯插头连接T6b 6 芯插头连接T6t 6 芯插头连接T8ab 8 芯插头连接T52b 52 芯插头连接T52c 52 芯插头连接W1前部车内照明灯W11左后阅读灯W39阅读灯，左侧中部W40阅读灯，右侧中部W43后部车内照明Y7自动防眩的车内后视镜278接地连接 4 在车内导线束中B154连接 1（车门触点），在车内空间导线束中B559正极连接 1（30g），在主导线束中*仅适用于带有阅读灯的前部车内照明灯*2仅适用于带雨量传感器的车辆*3带状导线278B154B154B559B55920W14F147F1486E26373W 31.0rt/bl0.5*0.5*T8ab/80.5*0.5*0.51.04.00.5ge/bl309309ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色手套箱照明灯开关, 驾驶员侧化妆镜接触开关, 行李箱照明,手套箱照明灯, 副驾驶员侧带照明功能的化妆镜, 驾驶员侧带照明功能的化妆镜E26手套箱照明灯开关F147驾驶员侧化妆镜接触开关F148副驾驶员侧化妆镜接触开关T3ba 3 芯插头连接T8ab8 芯插头连接W3行李箱照明W6手套箱照明灯W14副驾驶员侧带照明功能的化妆镜W20驾驶员侧带照明功能的化妆镜278接地连接 4 在车内导线束中373接地连接 8，在主导线束中438接地连接 3，在车顶导线束中638右侧 A 柱上的接地点B154连接 1（车门触点），在车内空间导线束中B552正极连接 2，在车顶导线束中B559正极连接 1（30g），在主导线束中*带状导线B154B5596769W 68W 70B603B5604.02490.350.350.350.350.350.35 4.0251249251ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色驾驶员侧阅读灯按钮, 阅读灯，左侧中部, 左前登车护条背景照明的光导管, 右前登车护条背景照明的光导管, 左后登车护条背景照明的光导管, 右后登车护条背景照明的光导管E457驾驶员侧阅读灯按钮T10c 10 芯插头连接T10d 10 芯插头连接W12右后阅读灯W39阅读灯，左侧中部W67左前登车护条背景照明的光导管W68右前登车护条背景照明的光导管W69左后登车护条背景照明的光导管W70右后登车护条背景照明的光导管77左侧 B 柱下的接地点683接地点，在右前边梁上B154连接 1（车门触点），在车内空间导线束中B202连接 3（车门触点），在车内空间导线束中B243连接 4（车门触点），在车内空间导线束中B559正极连接 1（30g），在主导线束中B560正极连接 1（30g），在驾校用车导线束中B603正极连接 2（30g），在主导线束中309310311312313314315316317318319320321322J 393ws 234234ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色尾门把手中的解锁按钮, 行李箱照明开关, 舒适/便捷系统的中央控制单元, 油箱盖锁止装置马达E234尾门把手中的解锁按钮F5行李箱照明开关F256后行李箱盖闭锁单元J393舒适/便捷系统的中央控制单元T2e 2 芯插头连接, 尾门的连接位置T2f 2 芯插头连接T3as 3 芯插头连接T6an 6 芯插头连接T8r 8 芯插头连接T18a 18 芯插头连接V53后盖中中央门锁电机V155油箱盖锁止装置马达B370连接 2（5V），在主导线束中B447连接（行李箱照明），在主导线束中*截至 2011 年 9 月*2自 2011 年 10 月起便捷系统自 2011 年 7 月起J 519SB 3060ASB 49*50A0.5 6.0T40/4 6.0T40/4ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色端子 15 供电继电器, 车载电网控制单元, 保险丝座 CJ329端子 15 供电继电器J519车载电网控制单元SC 保险丝座 CSF1保险丝架 F 上的保险丝 1SC2保险丝架 C 上的保险丝 2SA4保险丝架 A 上的保险丝 4SC8保险丝架 C 上的保险丝 8SC12保险丝架 C 上的保险丝 12SB30保险丝架 B 上的保险丝 30SB49保险丝架 B 上的保险丝 49T4040 芯插头连接T52b 52 芯插头连接249接地连接 2 在车内导线束中639接地点，在左侧 A 柱上B287正极连接 11（15a），在主导线束中B291正极连接 15（15a），在主导线束中B330正极连接 16（30a），在主导线束中B571接地连接 38，在主导线束中S4正极连接（30）2，在中央门锁导线束中*仅在带 6 缸发动机的车辆上*2截至 2011 年 9 月*3自 2011 年 10 月起SA6*SA6*26.06.0ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色保险丝座 CSA6保险丝架 A 上的保险丝 6SC保险丝座 CSC14保险丝架 C 上的保险丝 14SC26保险丝架 C 上的保险丝 26SC28保险丝架 C 上的保险丝 28SC35保险丝架 C 上的保险丝 35SC44保险丝架 C 上的保险丝 44T28a28 芯插头连接B319正极连接 5（30a），在主导线束中B329正极连接 15（30a），在主导线束中B330正极连接 16（30a），在主导线束中B334正极连接 20（30a），在主导线束中B557正极连接 21（30a），在主导线束中S1正极连接（30），在中央门锁导线束中*截至 2011 年 9 月*2自 2011 年 10 月起1516171819202122232425262728R754064060.352.5rt/ge27T28c 2.5/220.750.75rt/bl 10T28c 1.0rt/bl11/1271011ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色儿童安全锁按钮, 驾驶员侧前部车窗升降器按钮, 驾驶员侧后部车窗升降器按钮，在驾驶员车门中, 副驾驶员侧后部车窗升降器按钮，在驾驶员车门中, 副驾驶员侧车窗升降器按钮，在驾驶员车门中, 驾驶员侧车门控制单元, 驾驶员侧电动摇窗器电机E318儿童安全锁按钮E710驾驶员侧前部车窗升降器按钮E712驾驶员侧后部车窗升降器按钮，在驾驶员车门中E714副驾驶员侧后部车窗升降器按钮，在驾驶员车门中E715副驾驶员侧车窗升降器按钮，在驾驶员车门中J386驾驶员侧车门控制单元K236儿童安全锁激活指示灯L76按钮照明灯泡T10t 10 芯插头连接T20g 20 芯插头连接T28c 28 芯插头连接, 接线站内，左侧 A 柱T32a 32 芯插头连接V147驾驶员侧电动摇窗器电机406接地连接 5，在驾驶员侧车门电缆导线束中R75连接（58d）1，在车门控制单元导线束中J 386R75406406ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色驾驶员侧车内上锁的按钮, 驾驶员侧车门控制单元, 中央门锁 Safe 功能指示灯, 驾驶员侧车内联锁指示灯, 驾驶员车门操纵台照明灯泡E308驾驶员侧车内上锁的按钮J386驾驶员侧车门控制单元K133中央门锁 Safe 功能指示灯K174驾驶员侧车内联锁指示灯L76按钮照明灯泡L164驾驶员车门操纵台照明灯泡T4ao 4 芯插头连接T32a 32 芯插头连接406接地连接 5，在驾驶员侧车门电缆导线束中R75连接（58d）1，在车门控制单元导线束中*仅适用于带有脚部空间照明的车辆J 3864060.350.35ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色后视镜调节开关, 后视镜调节转换开关, 车外后视镜加热按钮, 后盖遥控开锁按钮, 后视镜内折开关, 驾驶员侧车门控制单元, 驾驶员侧车门警告灯E43后视镜调节开关E48后视镜调节转换开关E231车外后视镜加热按钮E233后盖遥控开锁按钮E263后视镜内折开关J386驾驶员侧车门控制单元L76按钮照明灯泡L78后视镜调节开关照明灯泡T4ap 4 芯插头连接T6aq 6 芯插头连接T32a 32 芯插头连接W30驾驶员侧车门警告灯406接地连接 5，在驾驶员侧车门电缆导线束中R76连接（58d）2，在车门控制单元导线束中J 386V 17V149Z 4W 52L 131V 121ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色驾驶员侧车门控制单元, 驾驶员侧外后视镜警告灯泡, 驾驶员侧后视镜调节马达, 后视镜折叠电机，驾驶员侧, 驾驶员侧后视镜调节马达, 车外后视镜内的登车照明灯，驾驶员侧, 驾驶员侧可加热车外后视镜J386驾驶员侧车门控制单元L131驾驶员侧外后视镜警告灯泡T16k 16 芯插头连接V17驾驶员侧后视镜调节马达V121后视镜折叠电机，驾驶员侧V149驾驶员侧后视镜调节马达W52车外后视镜内的登车照明灯，驾驶员侧Z4驾驶员侧可加热车外后视镜0.5T28c 0.35T28c 0.35T28c 0.5vi/ws131/60.35or/gn184/40.35or/br185/5131184185ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色驾驶员侧车门控制单元, 驾驶员车门关闭单元J386驾驶员侧车门控制单元T8u 8 芯插头连接T20g 20 芯插头连接T28c 28 芯插头连接, 接线站内，左侧 A 柱VX21驾驶员车门关闭单元684接地点，在左前边梁上W 36L 165ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色副驾驶员侧前部车窗升降器按钮, 副驾驶员侧车门控制单元,副驾驶员车门操纵台照明灯泡, 副驾驶员车门关闭单元, 副驾驶员侧电动摇窗器电机, 副驾驶员侧车门警告灯E716副驾驶员侧前部车窗升降器按钮J387副驾驶员侧车门控制单元L76按钮照明灯泡L165副驾驶员车门操纵台照明灯泡T4av 4 芯插头连接T6w 6 芯插头连接T20h 20 芯插头连接T2828 芯插头连接, 连接站内，A 柱右侧T32a 32 芯插头连接T32b 32 芯插头连接VX22副驾驶员车门关闭单元V148副驾驶员侧电动摇窗器电机W36副驾驶员侧车门警告灯206接地连接，副驾驶员侧车门电缆导线束中373接地连接 8，在主导线束中638右侧 A 柱上的接地点*仅适用于带有脚部空间照明的车辆V 25Z 5W 53L 132V 122V 1500.5T280.35T280.35T280.5vi/ws165/60.35or/gn187/40.35or/br188/52.5T280.750.5rt/vi 20T28 2.5rt/ge24/221.0rt/vi19/1165187188202419ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色副驾驶员侧车门控制单元, 副驾驶员侧后视镜调节电机, 副驾驶员侧后视镜内折电机, 副驾驶员侧后视镜调节电机, 车外后视镜内的登车照明灯，副驾驶员侧, 副驾驶员侧可加热式车外后视镜J387副驾驶员侧车门控制单元L132副驾驶员侧外后视镜警告灯泡T16l 16 芯插头连接T20h 20 芯插头连接T2828 芯插头连接, 连接站内，A 柱右侧V25副驾驶员侧后视镜调节电机V122副驾驶员侧后视镜内折电机V150副驾驶员侧后视镜调节电机W53车外后视镜内的登车照明灯，副驾驶员侧Z5副驾驶员侧可加热式车外后视镜E 711L 760.5T28a 0.5vi/ws87/60.5 2.5T28a /220.75rt/bl 9T28a 2.5rt/ge 261.0rt/bl8/3879268ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色驾驶员侧后部车窗升降器按钮, 驾驶员侧后部车门控制单元,左后车门背景照明灯 2, 驾驶员侧后部车窗升降器马达E711驾驶员侧后部车窗升降器按钮J926驾驶员侧后部车门控制单元L76按钮照明灯泡L205左后车门背景照明灯 2T4aj 4 芯插头连接T6bx 6 芯插头连接T20l 20 芯插头连接T28a 28 芯插头连接, 左侧 B 柱上V471驾驶员侧后部车窗升降器马达207左后车门电缆导线束中的接地连接*仅适用于带有脚部空间照明的车辆J 926ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色驾驶员侧后部车门控制单元, 左后车门关闭单元, 左后车门警告灯J926驾驶员侧后部车门控制单元T6u 6 芯插头连接T20l 20 芯插头连接T28a 28 芯插头连接, 左侧 B 柱上VX23左后车门关闭单元W37左后车门警告灯77左侧 B 柱下的接地点。

大众汽车用户手册欢迎您购买大众汽车，这份用户手册将帮助您更好地了解和使用您的新车。

无论您是第一次购车还是已经是老司机，这份手册都将为您提供丰富的信息和技巧，以确保您的驾驶体验更加愉快和安全。

第一章：车辆概述大众汽车秉承着卓越的德国工艺，给您提供了全系列多款不同车型，无论您需要家用轿车、SUV、跑车还是商用车，我们都有适合您的车型。

我们的汽车以先进的设计和科技，可靠的性能和卓越的安全性而著称。

您的大众汽车将成为您生活中的得力伙伴，带来无尽的驾驶乐趣。

第二章：驾驶操作了解您的汽车的各种控制功能和驾驶操作是非常重要的。

用户手册将详细介绍车内各个控制按钮、仪表盘指示灯、驾驶模式选择、坡道起步、倒车和停车等一系列驾驶操作需要的技巧。

以确保您对车辆的操作了如指掌。

第三章：保养维护定期的保养和维护对于延长车辆寿命和保持良好的性能非常重要。

用户手册将为您规范的介绍定期保养项目以及常见故障的处理方法，包括机油更换、刹车系统保养、轮胎保养及正确的驾驶习惯等，以确保您的汽车在最佳状态下行驶。

第四章：安全驾驶安全驾驶是我们一直以来所重视的，用户手册将为您介绍驾驶时的注意事项、安全气囊、ABS防抱死系统、ESP电子稳定系统、辅助驾驶功能等，以确保您在驾驶过程中拥有更加可靠的保护。

第五章：特殊情况处理在行驶过程中，可能会遇到一些特殊情况，例如紧急救援、轮胎爆胎、车辆故障等。

用户手册将为您提供相应的处理方法与紧急救援电话，以确保您在这些情况下能够正确应对。

第六章：环保节能我们一直致力于环境保护和能源节约，用户手册将为您提供一些驾驶技巧、节能减排的方法和环保意识的培养，让您的驾驶更加环保和经济。

总结大众汽车用户手册不仅仅是一份操作手册，更是一个与您良好沟通和相互学习的伙伴。

我们希望通过这份用户手册，能够帮助您更好地了解和驾驭您的爱车，让您与汽车之间拥有更完美的互动。

祝您驾驶愉快，行车安全！。

2018款大众迈腾显频设置教程
要设置2018款大众迈腾的显频，您可以按照以下步骤进行操作：
1. 打开车辆的中控显示屏幕。

2. 在主菜单中找到并选择"设置"选项。

3. 在设置菜单中，找到并选择"显示"或"屏幕"选项。

4. 进入显示设置界面后，您可以根据自己的喜好进行一系列的调整，例如亮度、对比度、色彩等。

5. 如果您想要设置屏幕分辨率或显示方式，请寻找相关选项并进行设置。

不同的车载系统可能具有不同的设置选项，建议查阅您的车辆使用手册以了解具体的设置步骤。

6. 完成设置后，您可以点击保存或应用按钮以使设置生效。

请注意：以上步骤仅针对2018款大众迈腾的一般设置情况，具体的设置选项和操作步骤可能因车辆配置和操作系统版本而有所不同。

建议您查阅车辆使用手册以获取准确和详细的设置信息。

2017款迈腾B8保养手册
您的爱车配置了技术领先的发动机和众多技术先进的装备，随车文件对此有详尽的介绍，请认真阅读全套随车文件，并尽快熟悉本车结构、使用方法、保养维护规定及本公司相关规定。

本公司售后服务网络由遍布全国的数百家特许经销商组成。

所有特许经销商均配有先进的维修保养工具和设备。

服务人员均经本公司专业培训，并备有充足的原装备件和附件。

本公司特许经销商遵循本公司验证的先进技术和管理体系向广大用户提供服.务。

掌握汽车技术发展的最新状态，保证有效、合理、按时完成保养维护工作，他们时刻为您的爱车保驾护航，并使您的汽车始终处于良好的技术状态并符合道路行驶法规。

特别提示:您所购xx轿车配置有技术领先的发动机，为确保您爱车的发动机始终保持良好的工作性能，保持汽车的自身价值，对于汽油发动机，请务必定期在汽油内添加本公司认可的汽油添加剂G17(零件号: G0*******)。

汽油添加剂G17的具体使用方法如下:每次定期保养(包括7500公里首次保养)均须添加汽油添加剂G17。

每次添加汽油添加剂G17前，必须将油箱加满汽油。

按每10升汽油使用10亳升汽油添加剂G17的比例进行添加。

大众汽车用户手册欢迎您购买大众汽车！为了确保您充分了解并正确操作您的新车，我们为您准备了详尽的用户手册。

在本手册中，您将找到所有您需要知道的关于大众汽车的重要信息和使用指南。

第一部分：汽车介绍在这一部分，我们将为您介绍大众汽车的基本信息和特点。

您将了解到我们的汽车设计、性能指标和安全特性等方面的内容。

此外，我们还会提供一些实用的建议，帮助您更好地了解汽车并保持其良好状态。

第二部分：车辆控制在这一部分，我们将为您详细介绍大众汽车的各种车辆控制装置，包括方向盘、制动系统、加速器和变速器等。

通过仔细阅读这些内容，您将能够正确操作这些控制装置，确保您的行驶安全。

第三部分：行驶指南这一部分提供了大众汽车行驶的详细指南。

您将了解到加速、制动和转向等行驶技巧，以及如何适应不同的路况和环境。

此外，本节还包括一些驾驶时的安全提示和注意事项，帮助您始终保持警觉和安全。

第四部分：保养与维修为了确保您的大众汽车保持良好的工作状态，我们提供了详细的保养与维修指南。

在本节中，您将找到关于定期保养、轮胎保养、电池维护和常见故障排除等方面的内容。

这些指南将帮助您养成良好的保养习惯，延长汽车的使用寿命。

第五部分：车内设备和功能在这一部分，我们将为您介绍大众汽车的车内设备和功能。

您将了解到音响系统、导航系统、空调系统和安全气囊等重要设备的使用方法和注意事项。

通过熟悉这些功能，您将能够更好地享受您的驾驶和旅程。

第六部分：故障排除尽管大众汽车经过了严格的质量检测，但偶尔还是可能出现故障或问题。

在这一部分，我们列举了一些常见的故障和解决方法，以帮助您快速并有效地解决问题。

如果您遇到无法解决的问题，请及时联系我们的客户服务，我们将竭诚为您提供帮助。

结束语在大众汽车用户手册的最后，我们希望您能够完全掌握您的新车的各种特性和操作要点。

我们相信，通过仔细阅读和遵循本手册中的指南，您将获得更好、更安全的驾驶体验。

如果您还有任何疑问或需要进一步的帮助，请随时联系我们的客户服务部门。
