Linux6.5_x64+oracle11.2.0.4+RoseHA9.0一、设备信息及规划Dell R730服务器：2*E5-2643v3 3.4GHz6C/4*16G DDR4memory/3*300GB15K RPM SAS/Raid/2*2Port1000M/dual power supply/DVD/2*single port FC HBA card/3year overseas warranty其中磁盘0、1做Raid1,磁盘2做热备Dell MD3800f：7*600GB15K RPM SAS/2*16G FC,2U MD38xxF,8G CF cache,4*5m fiber/3year overseas warranty其中磁盘0、1、2、3、4、5做Raid10，磁盘6做热备Lun1=1.7T做数据存储,Lun2=3G做oracle仲裁,Lun3=2G预留BOSS仲裁。
二、R730安装配置1、开机设置Raid1服务器开机，系统自检，加载到PERC卡自检界面的时候，按<CTRL+R>进入PERC BIOS管理界面查看磁盘列表，各个磁盘状态为“Ready”高亮选中需要管理的PERC卡，按F2，选择弹出菜单里的“Create New VD”。
然后根据提示，选择slot0和slot1两块盘，创建Raid1。
高亮选中已创建的磁盘组，按F2，选择弹出菜单里的“Manage Ded.HS”选中对应的热备盘热备盘添加成功清除磁盘数据将Raid信息清除，然后重建Raid信息，选中ID:0的虚拟磁盘后按F2在选项中选择Fast Init就能清除数据。
2、HBA卡安装注意事项在安装HBA卡时就记住WWN号码和端口顺序，MD3800f存储每次刷新时显示顺序都会不一样。
3、linux 6.5安装（略）三、Dell MD3800f初始安装配置1、连接管理网口在电脑中安装Dell PowerVault MD Storage Manager，开机并连接到管理网口，将电脑的IP设置成与192.168.129.101同一网段的IP，通过Dell PowerVault MD Storage Manager连接到DELL MD3800f测试。
RoseMirrorHA镜像服务器双机热备解决方案及具体配置一、双机热备拓扑图以及工作原理双机热备工作示意图二、双机热备方案介绍在高可用性方案中，操作系统和应用程序是安装在两台服务器的本地系统盘上的，而整个网络系统的数据是通过磁盘阵列集中管理和数据备份的。
数据的集中管理是通过双机热备份系统，将所有站点的数据直接从中央存储设备来读取和存储，并由专业人员进行管理，极大地保护了数据的安全性和保密性。
用户的数据存放在外接共享磁盘阵列中，在一台服务器出现故障时，备机主动替代主机工作，保证网络服务不间断。
双机热备份系统采用“心跳”方法保证主系统与备用系统的联系。
所谓“心跳”，指的是主从系统之间相互按照一定的时间间隔发送通讯信号，表明各自系统当前的运行状态。
一旦“心跳”信号表明主机系统发生故障，或者是备用系统无法收到主机系统的“心跳”信号，则系统的高可用性管理软件（双机软件RoseHA）认为主机系统发生故障，立即令主机停止工作，并将系统资源转移到备用系统上，备用系统将替代主机发挥作用，以保证网络服务运行不间断。
双机备份方案中，根据两台服务器的工作方式可以有三种不同的工作模式，即双机热备模式、双机互备模式和双机双工模式。
下面分别予以简单介绍：•双机热备模式即目前通常所说的active/standby 方式，active服务器处于工作状态；而standby服务器处于监控准备状态。
当active服务器出现故障的时候，通过软件诊测或手工方式将standby机器激活，保证应用在短时间内完全恢复正常使用。
这是目前最理想的一种模式。
•双机互备模式，是两个相对独立的应用在两台机器同时运行，但彼此均设为备机，当某一台服务器出现故障时，另一台服务器可以在短时间内将故障服务器的应用接管过来，从而保证了应用的持续性，但对服务器的性能要求比较高。
服务器配置相对要好。
•双机双工模式 : 是目前Cluster（集群）的一种形式，两台服务器均为活动状态，同时运行相同的应用，保证整体的性能，也实现了负载均衡和互为备份。

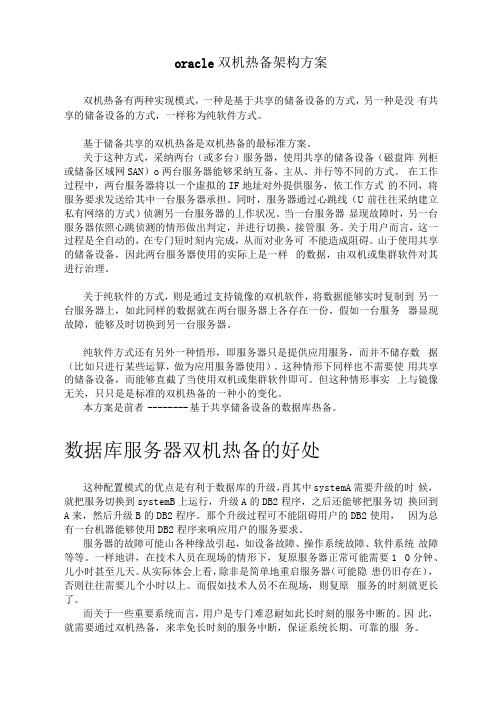

oracle双机热备架构方案双机热备有两种实现模式，一种是基于共享的储备设备的方式，另一种是没有共享的储备设备的方式，一样称为纯软件方式。
基于储备共享的双机热备是双机热备的最标准方案。
关于这种方式，采纳两台（或多台）服务器，使用共享的储备设备（磁盘阵列柜或储备区域网SAN）o两台服务器能够釆纳互备、主从、并行等不同的方式。
在工作过程中，两台服务器将以一个虚拟的IF地址对外提供服务，依工作方式的不同，将服务要求发送给其中一台服务器承担。
同时，服务器通过心跳线（U 前往往采纳建立私有网络的方式）侦测另一台服务器的丄作状况。
当一台服务器显现故障时，另一台服务器依照心跳侦测的情形做出判定，并进行切换，接管服务。
关于用户而言，这一过程是全自动的，在专门短时刻内完成，从而对业务可不能造成阻碍。
山于使用共享的储备设备，因此两台服务器使用的实际上是一样的数据，由双机或集群软件对其进行治理。
关于纯软件的方式，则是通过支持镜像的双机软件，将数据能够实时复制到另一台服务器上，如此同样的数据就在两台服务器上各存在一份，假如一台服务器显现故障，能够及时切换到另一台服务器。
纯软件方式还有另外一种悄形，即服务器只是提供应用服务，而并不储存数据（比如只进行某些运算，做为应用服务器使用）。
这种情形下同样也不需要使用共享的储备设备，而能够直截了当使用双机或集群软件即可。
但这种情形事实上与镜像无关，只只是是标准的双机热备的一种小的变化。
本方案是前者-------- 基于共享储备设备的数据库热备。
数据库服务器双机热备的好处这种配置模式的优点是有利于数据库的升级，肖其中systemA需要升级的时候，就把服务切换到systemB上运行，升级A的DB2程序，之后还能够把服务切换回到A来，然后升级B的DB2程序。
那个升级过程可不能阻碍用户的DB2使用，因为总有一台机器能够使用DB2程序来响应用户的服务要求。
服务器的故障可能山各种缘故引起，如设备故障、操作系统故障、软件系统故障等等。
DELL磁盘柜双机热备解决方案一．为什么做双机热备份：对现代企业来说，利用计算机系统来提供及时可靠的信息和服务是必不可少的，另一方面，计算机硬件和软件都不可避免地会发生故障，这些故障有可能给企业带来极大的损失，甚至整个服务的终止，网络的瘫痪。
系统的容错性和不间断性尤其显得重要。
因此，必须采取适当的措施来确保计算机系统的容错性和不间断性,以维护系统的高可用性和高安全性,提高企业形象，争取更多的客户，保证对客户的承诺，减少人工操作错误、达到系统可用性和可靠性为99.99%双机容错系统简介根据用户提出的系统高可用性和高安全性的需求，推出基于集群技术的双机容错解决方案，包括用于对双服务器实时监控的容错软件和作为数据存储设备的系列磁盘阵列柜。
通过软硬件两部分的紧密配合，提供给客户一套具有单点故障容错能力，且性价比优越的用户应用系统运行平台。
Cluster集群技术集群技术可如下定义：一组相互独立的服务器在网络中表现为单一的系统，并以单一系统的模式加以管理。
此单一系统为客户工作站提供高可靠性的服务。
包含多台（至少二台）拥有共享数据储存空间的服务器。
任何一台服务器运行一个应用时，应用数据被存储在共享的数据空间内。
每台服务器的操作系统和应用程序文件存储在其各自的本地储存空间上。
内各节点服务器通过一内部局域网相互通讯。
当一台节点服务器发生故障时，这台服务器上所运行的应用程序将在另一节点服务器上被自动接管。
当一个应用服务发生故障时，应用服务将被重新启动或被另一台服务器接管。
当以上任一故障发生时，客户将能很快连接到新的应用服务上。
双机容错系统工作原理HA软件主要由监控与接管两部分组成监控系统scsi侦测：HA内部含有侦测心跳通讯线路结果置于磁盘阵列柜上的一个8MB的小区用于监控，此小区一般在机柜逻辑盘的起始段。
对于某一台服务器而言，将侦测讯息以类似于记录方式写在该小区内，其中每一条记录包括如下内容：(1)系统对本服务器的监测状态信息。
一：安装oracle redhat linux 4.5系统，选择全部安装且关闭selinux和防火墙。
主机名分别为node0和node1。
1：所需ip地址设置node0的ip地址分别为：eth0:192.168.88.220eth1:10.0.0.1 (心跳地址）node1的ip地址分别为：eth0:192.168.88.221eth1:10.0.0.2(心跳地址）注意：保证两台电脑每块网卡能够ping通。
2：保证两台电脑以下文件必须相同（root用户）/etc/hosts/etc/host.conf/etc/resolv.conf/etc/sysconfig/network（设置node节点名)#vi /etc/hostsnode0的hosts内容如下：192.168.88.220 node010.0.0.1 node0192.168.88.221 node110.0.0.2 node1#vi /etc/host.conforder hosts,bind#vi /etc/resolv.confnameserver 202.96.209.133（DNS地址如果为空可以根据当地dns输入）node1的hosts内容如下:192.168.88.220 node010.0.0.1 node0192.168.88.221 node110.0.0.2 node1#vi /etc/host.conforder hosts,bind#vi /etc/resolv.confnameserver 202.96.209.133（DNS地址如果为空可以根据当地dns输入）3：在两台电脑上分别安装heartbeat软件包（root用户）。
按如下顺序1：heartbeat-gui-2.1.2-2.el4.centos.i386.rpm2：heartbeat-pils-2.1.2-2.el4.centos.i386.rpm3：heartbeat-stonith-2.1.2-2.el4.centos.i386.rpm4：heartbeat-2.1.2-2.el4.centos.i386.rpm4：在node0和node1上配置文件（root用户）。
DELL服务器双机热备实施步骤双机热备实施步骤一、双机热备概述二、安装概述三、实施前准备四、安装操作系统(Windows Server 2003 Enterprise Edition)五、配置存储(共享磁盘)六、配置网卡七、新建域(AD)、DNS八、配置群集服务(双机热备)九、测试一、双机热备概述双机热备包括广义与狭义两种。
从广义上讲，就是对于重要的服务，使用两台服务器，互相备份，共同执行同一服务。
当一台服务器出现故障时，可以由另一台服务器承担服务任务，从而在不需要人工干预的情况下，自动保证系统能持续提供服务。
从狭义上讲，双机热备特指基于active/standby方式的服务器热备。
服务器数据包括数据库数据同时往两台或多台服务器写，或者使用一个共享的存储设备。
在同一时间内只有一台服务器运行。
当其中运行着的一台服务器出现故障无法启动时，另一台备份服务器会通过软件诊测(一般是通过心跳诊断)将standby机器激活，保证应用在短时间内完全恢复正常使用。
双机热备的优点包括:• 高可用性:通双机热备，资源 (例如:磁盘驱动器和 Internet 协议 (IP) 地址) 的所有权会自动从故障服务器转移到可用的服务器。
当集群中的某个系统或应用程序发生故障时，群集软件会在可用的服务器上重新启动故障应用程序，或者将工作从故障节点分散到剩下的节点上。
因此，用户只会在瞬间感觉到服务的暂停。
• 故障恢复:当故障服务器重新回到其预定的首选所有者的联机状态时，群集服务将自动在群集中重新分配工作负荷。
该特性可配置，但默认禁用。
• 可管理性:您可以使用“群集管理器”工具 (CluAdmin.exe)，将群集作为一个单一的系统进行管理，并将应用程序作为单一服务器上应用程序进行管理。
您可以将应用程序转移到群集中的其他服务器。
“群集管理器”可用于手动平衡服务器的工作负荷，并根据计划维护发布服务器。
您还可以从网络中的任何位置监控群集、所有节点及资源的状态。
RoseMirrorHA 镜像服务器双机热备解决方案及具体配置、双机热备拓扑图以及工作原理双机集群高可用系统拓扑图客户端客户端空凸冋吃.谥工翻住皆吐的谀务双机热备工作示意图二、双机热备方案介绍在高可用性方案中，操作系统和应用程序是安装在两台服务器的本地系统盘上的，而整个网络系统的数据是通过磁盘阵列集中管理和数据备份的。
数据的集中管理是通过双机热备份系统，将所有站点的数据直接从中央存储设备来读取和存储，并由专业人员进行管理，极大地保护了数据的安全性和保密性。
用户的数据存放在外接共享磁盘阵列中，在一台服务器出现故障时，备机主动替代主机工作，保证网络服务不间断。
双机热备份系统采用“心跳”方法保证主系统与备用系统的联系。
所谓“心跳”，指的是主从系统之间相互按照一定的时间间隔发送通讯信号，表明各自系统当前的运行状态。
一旦“心跳”信号表明主机系统发生故障，或者是备用系统无法收到主机系统的“心跳”信号，则系统的高可用性管理软件（双机软件RoseHA 认为主机系统发生故障，立即令主机停止工作，并将系统资源转移到备用系统上，备用系统将替代主机发挥作用，以保证网络服务运行不间断。
双机备份方案中，根据两台服务器的工作方式可以有三种不同的工作模式，即双机热备模式、双机互备模式和双机双工模式。
下面分别予以简单介绍：卜双机热备模式即目前通常所说的active/standby 方式，active服务器处于工作状态；而standby服务器处于监控准备状态。
当active服务器出现故障的时候，通过软件诊测或手工方式将standby机器激活，保证应用在短时间内完全恢复正常使用。
这是目前最理想的一种模式。
卜双机互备模式，是两个相对独立的应用在两台机器同时运行，但彼此均设为备机，当某一台服务器出现故障时，另一台服务器可以在短时间内将故障服务器的应用接管过来，从而保证了应用的持续性，但对服务器的性能要求比较高。
服务器配置相对要好。
. 双机双工模式：是目前Cluster （集群）的一种形式，两台服务器均为活动状态，同时运行相同的应用，保证整体的性能，也实现了负载均衡和互为备份。

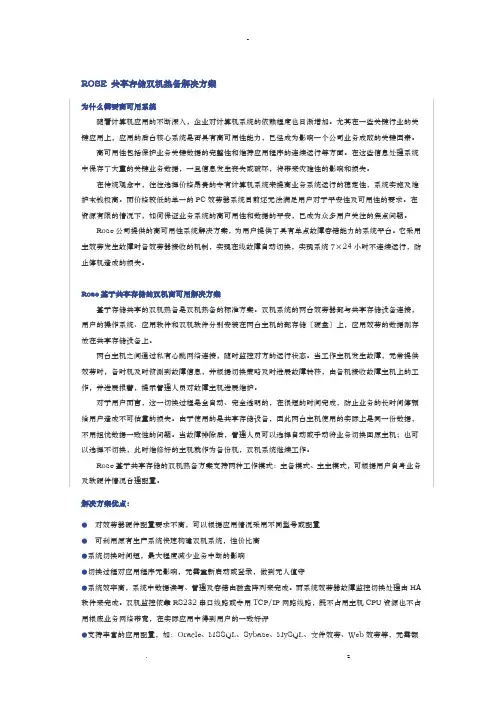

ROSE 共享存储双机热备解决方案解决方案优点：●对效劳器硬件配置要求不高，可以根据应用情况采用不同型号或配置●可利用原有生产系统快速构建双机系统，性价比高●系统切换时间短，最大程度减少业务中断的影响●切换过程对应用程序无影响，无需重新启动或登录，做到无人值守●系统效率高，系统中数据读写、管理及容错由磁盘阵列来完成。
而系统效劳器故障监控切换处理由HA 软件来完成。
双机监控依靠RS232串口线路或专用TCP/IP网路线路，既不占用主机CPU资源也不占用根底业务网络带宽，在实际应用中得到用户的一致好评●支持丰富的应用配置，如：Oracle、MSSQL、Sybase、MySQL、文件效劳、Web效劳等，无需额外插件支持用户自定义应用●硬件可采用机架式构造，便于维护管理RoseHA产品介绍RoseHA高可用系统解决方案,由两台效劳器和一台共享存储设备组成主要硬件环境，通过RoseHA持续、稳定、高效的软件系统，实现两个节点的高可用功能。
采用Rose基于共享存储的高可用解决方案，实现企业关键业务7×24小时不连续运营，是企业最正确之选。
RoseHA的工作原理RoseHA双机系统的两台效劳器〔主机〕都与磁盘阵列〔共享存储〕系统连接，用户的操作系统、应用软件和RoseHA高可用软件分别安装在两台主机上，数据库等共享数据存放在存储系统上，两台主机之间通过私用心跳网络连接。
配置好的系统主机开场工作后，RoseHA软件开场监控系统，通过私用网络传递的心跳信息，每台主机上的RoseHA软件都可监控另一台主机的状态。
当工作主机发生故障时，心跳信息就会产生变化，这种变化可以通过私用网络被RoseHA软件捕捉。
当捕捉到这种变化后RoseHA 就会控制系统进展主机切换，即备份机启动和工作主机一样的应用程序接收工作主机的工作〔包括提供TCP/IP网络效劳、存储系统的存取等效劳〕并进展报警，提示管理人员对故障主机进展维修。
在双机中的A机上安装ORACLE，只将程序装在D盘，数据库内容全部装在阵列（F）上，安装完成后，启动正常，将本机监听地址改为虚拟地址后，启动正常，然后在A机上将控制面板中的涉及ORACLE自动启动服务（OracleServiceORCL 和OracleOraHome81TNSLinstener）的全部置为手工启动，并需要将已经启动服务停止，将F盘上的ORACLE目录改名为ORACLE_1。
接着将阵列交给B机，在B 机上安装ORACLE，与A机上装一样，程序在D盘，创建数据库在F盘，注意在B 机上装的数据库必须与A机保持完全一致，包括参数设置等，安装完成后，测试通过，然后修改本地监听地址为虚拟地址，启动测试通过。
再然后就是将在A机装的数据库与B机共享。
停止在B机控制面板中的所有ORACLE服务，并将启动方式置为手工，将A机D:\oracle\admin目录和D:\oracle\ora81\database 目录全部拷贝到B机相同地方覆盖原来目录（最好还是在B机上保存一份），完成后启动服务，测试通过，至此双安装完成，独立可用。
配置双机服务：DOWN掉B机，在A机上操作，进入群集管理器，添加通用服务ORCL，即是数据库服务，服务名直接在控制面板中拷贝“OracleServiceORCL”，参数也同样拷贝“d:\oracle\ora81\bin\ORACLE.exe ORCL”，保存，启动成功，本机可使用。
再配置监听器，添加通用服务listener，同样在控制面板中拷贝“OracleOraHome81TNSListener”以及参数，然后启动无效，再回到控制面板中启动该服务，WIN提示“错误193：%1不是合法的WIN32应用程序”，无法启动监听器，也就是客户端无法登录，又将监听地址改为本地，报同样错误，反复试验，结果一样。
四处电话咨询/求救，都认为步骤没有问题，只要重装即可，但是重新仍然存在问题，说明ORCL本身没有问题，问题出在如何配置监听器上，到底该如何配置，列出三种可选方案（①ORCL仍放在群集上，将监听器监听物理地址，在各工作站配置两个主机串，切换时通知各工作站使用另一个串；②完全将ORCL以及监听放在本机，完全手工切换；③综合上述方案，打算将ORCL放在群集中，然后监听根本不放在群集中，都放在本地使用虚拟监听）。

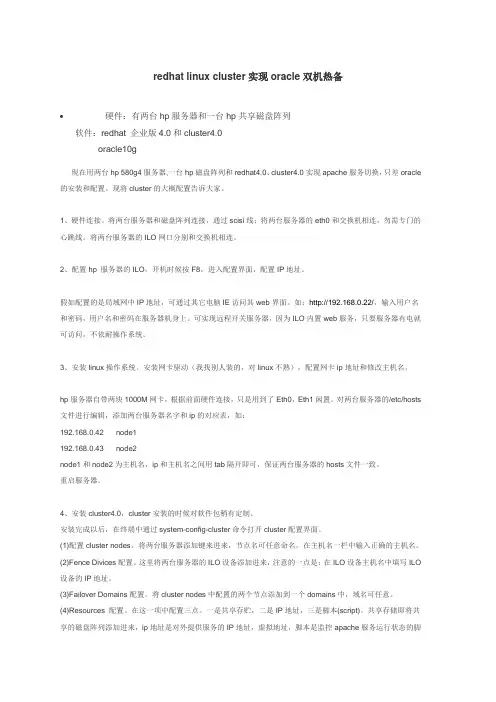

redhat linux cluster实现oracle双机热备硬件：有两台hp服务器和一台hp共享磁盘阵列软件：redhat 企业版4.0和cluster4.0oracle10g现在用两台hp 580g4服务器,一台hp磁盘阵列和redhat4.0、cluster4.0实现apache服务切换，只差oracle 的安装和配置。
现将cluster的大概配置告诉大家。
1、硬件连接。
将两台服务器和磁盘阵列连接，通过scisi线；将两台服务器的eth0和交换机相连，勿需专门的心跳线。
将两台服务器的ILO网口分别和交换机相连。
2、配置hp 服务器的ILO，开机时候按F8，进入配置界面，配置IP地址。
假如配置的是局域网中IP地址，可通过其它电脑IE访问其web界面。
如：http://192.168.0.22/，输入用户名和密码，用户名和密码在服务器机身上。
可实现远程开关服务器，因为ILO内置web服务，只要服务器有电就可访问，不依耐操作系统。
3、安装linux操作系统。
安装网卡驱动（我找别人装的，对linux不熟），配置网卡ip地址和修改主机名。
hp服务器自带两块1000M网卡，根据前面硬件连接，只是用到了Eth0，Eth1闲置。
对两台服务器的/etc/hosts 文件进行编辑，添加两台服务器名字和ip的对应表，如：192.168.0.42 node1192.168.0.43 node2node1和node2为主机名，ip和主机名之间用tab隔开即可，保证两台服务器的hosts文件一致。
重启服务器。
4、安装cluster4.0，cluster安装的时候对软件包稍有定制。
安装完成以后，在终端中通过system-config-cluster命令打开cluster配置界面。
(1)配置cluster nodes。
将两台服务器添加键来进来，节点名可任意命名，在主机名一栏中输入正确的主机名。
(2)Fence Divices配置。
