10KV电缆分支箱验收标准化作业指导书

编号:Q/NDL ZY 0301/003-2005 10KV 电缆分支箱验收标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
宁夏电力公司
第 1 页共 5 页
1、范围
本作业指导书适用于新建和改建的10KV电缆分支箱的验收工作。

2、引用文件：
银川供电局《10kV电缆分支箱运行规程》
《国家电网公司电力安全工作规程》(电力线路部分)（试行）
3、验收范围
4.工程的交接验收
第 2 页共 5 页
5.验收内容
第 3 页共 5 页
6.指导书执行情况评估
第 4 页共 5 页
10kV电缆分支箱验收记录
验收人员：验收日期：年月日
第 5 页共 5 页。

10KV线路作业指导书1、目的1.1为规范配电线路维护作业程序，确保平安、优质、高效地完成配电线路维护工作，特编制本作业指导书。

1.2现场工作必需严格执行《安规》、《两票》有关规定，深化开展反习惯性违章活动。

2、引用标准2.1电网公司《电力平安工作规程》（电力线路部分）2.2DL/T741-2001《配电线路运行规程》《架空配电线路及设备运行规程》3.3《架空配电线路安装检修工艺规程》3、适用范围本作业指导书适用于农网10kV及以下配电线路的现场作业过程的指导。

4、平安措施4.1保证人身平安4.1.1现场工作人员应佩戴平安帽并统着装（工作服、绝缘鞋）。

士4.1.2开头工作前要认真检查所用工器具，合格后方可使用。

杆塔上作业人员必需使用有爱护绳的双保险平安带，平安带和爱护绳应分挂在杆塔不同部位的坚固构件上，换位时不得失去平安带的爱护。

4.1.3开头工作前，工作负责人向全体检修人员交待工作任务、现场平安措施和接近带电线路（部位），并明确分工，全体工作人员复诵无误后方可开头工作。

4.1.4平行双回路线路停电检修时，工作负责人要向工作班成员指明哪一回停电，哪一回带电，并设专人监护，防止工作人员误登带电杆塔或误入带电区，工作人员应佩戴与停电线路色标全都的袖标。

4.1.5工作地段如有邻近、平行、交叉跨越及同杆塔架设线路，在需要接触或接近导线工作时，要使用个人保安地线。

4.1.6严格执行“谁支配工作，谁负责平安”的原则和现场勘察制度，把好作业现场平安关。

应支配熟识设备及作业环境的人担当工作负责人，应对工作的危急点充分进行分析并制定防范措施，传达到每个工作班组成员。

4.2保证设备平安4.2.1每日检修工作出工前，应具体核对和检查所使用的工器具及材料齐全完备后，方可出工。

4.2.2检修人员要根据项目与标准要求，对设备的每个部位（部件）逐项进行仔细检查处理，确保不发生因人为缘由造成设备故障。

4.2.3更换导线或绝缘子等损坏零部件时，应对各连接部位具体检查，以免丢漏M销和开口销，同时将更换设备恢复原位，保证设备平安运行。

10kV电缆线路全线检修标准化作业指导书【10kV电缆线路全线检修标准化作业指导书】一、背景介绍10kV电缆线路是电力系统中重要的输电线路之一，为确保其正常运行和提高设备的可靠性，全线检修是必不可少的工作环节。

本作业指导书旨在规范10kV电缆线路全线检修的操作流程和标准，确保检修工作的安全性和有效性。

二、作业前准备1. 检查工作票：检修人员在进行10kV电缆线路全线检修前，必须确保工作票的准确性和完整性，包括工作内容、时间、地点等信息。

2. 工作人员配备：确保每个检修小组都由合格的电力工程技术人员组成，且具备相应的操作证书和安全防护装备。

3. 工具和设备准备：检查所需的工具和设备是否齐全，如绝缘手套、绝缘靴、绝缘杆、绝缘垫等，确保其完好无损。

4. 安全措施：在检修过程中，必须遵守相关的安全操作规范，如佩戴安全帽、安全眼镜、防护手套等，并设置警示标志和防护栏杆。

三、作业流程1. 断电操作：在进行10kV电缆线路全线检修前，必须先切断电源，并确保电缆线路无电压状态。

2. 线路检查：检查电缆线路的外观，包括电缆外皮、绝缘层等，确保其无明显的损坏和破损。

3. 接地操作：对电缆线路进行接地操作，确保线路上的电荷得到安全释放。

4. 清洁和除尘：使用合适的工具清洁电缆线路，去除灰尘和杂物，确保线路表面清洁。

5. 接线检查：检查电缆线路的接线端子，确保接线牢固可靠，无松动和腐蚀现象。

6. 绝缘测试：使用绝缘测试仪对电缆线路的绝缘性能进行测试，确保其符合规定的绝缘电阻要求。

7. 防护层检查：对电缆线路的防护层进行检查，确保其完整性和可靠性。

8. 线路连接：对已检修的电缆线路进行连接操作，确保连接牢固可靠，无松动和腐蚀现象。

9. 试验和调试：对已连接的电缆线路进行试验和调试，确保其正常运行和性能稳定。

10. 恢复供电：在确认线路检修完成且无异常情况后，可以恢复供电，并进行相关记录和报告。

四、安全注意事项1. 严格遵守操作规程：检修人员必须严格按照操作规程进行作业，不得擅自改变操作步骤或忽略安全细节。

10KV线路作业指导书第一篇：10KV线路作业指导书1. 绪论10KV线路作业是电力系统中一个重要的环节，它涉及到对高压电力线路的运维、检修、故障排除等工作。

正确的作业方法和流程对确保电力系统的安全运行至关重要。

本文将对10KV线路作业进行全面的指导和说明。

2. 作业前的准备在进行10KV线路作业之前，必须进行充分的准备工作。

首先，需要了解线路的基本情况，包括线路的结构、敷设方式、负荷情况等。

其次，需要准备必要的工具和设备，包括绝缘棒、绝缘手套、人字梯等。

同时，还需要对作业人员进行必要的培训和安全教育，确保其具备必要的知识和技能。

3. 作业流程10KV线路作业的流程主要包括准备、操作和结束三个阶段。

在准备阶段，需要确认作业人员的身份和资质，并着装整齐，佩戴必要的安全防护用具。

在进行操作时，必须按照规定的作业步骤和方法进行，确保安全可靠。

作业结束后，需要对线路进行检查和清理，并填写相应的作业记录。

4. 作业注意事项在进行10KV线路作业时，需要注意以下几点。

首先，必须严格遵守操作规程，不能随意修改和变动线路。

其次，作业人员必须了解和掌握线路的故障处理方法，确保能及时有效地排除故障。

同时，作业人员必须时刻保持高度的警惕性，发现异常情况立即报告，并采取相应的措施。

第二篇：5. 安全措施10KV线路作业是一项高风险的工作，必须采取严格的安全措施。

首先，必须严格落实带电作业和停电作业的区分，确保带电作业时采取相应的绝缘措施。

其次，作业时必须佩戴绝缘手套和绝缘靴，确保作业人员的安全。

此外，在作业现场必须设置警示标志，提醒他人注意。

6. 防范措施为了防范10KV线路作业中的意外事故，必须采取相应的防范措施。

首先，必须对线路进行全面的检查和维修，确保线路的安全性。

其次，作业人员必须定期接受健康检查，确保身体健康。

此外，在作业过程中，必须时刻保持清醒和冷静，避免因疲劳或心情不好而造成意外。

7. 完成工作后的处理10KV线路作业完成后，必须对作业现场进行清理和整理，确保没有留下任何隐患。

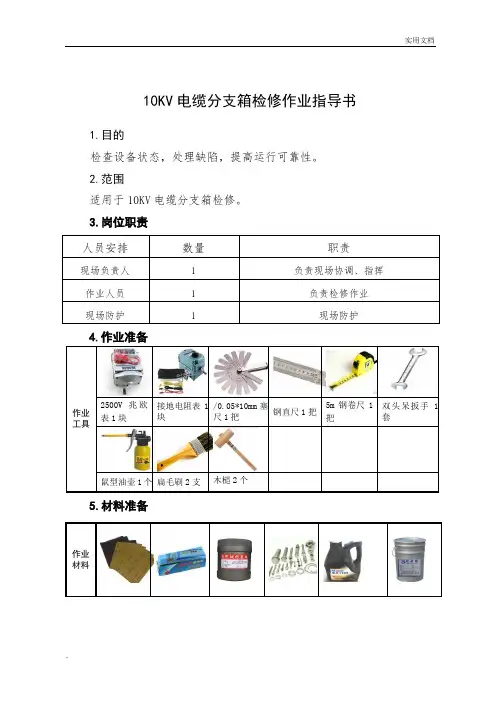

10KV电缆分支箱检修作业指导书1.目的检查设备状态，处理缺陷，提高运行可靠性。

2.范围适用于10KV电缆分支箱检修。

3.岗位职责人员安排数量职责现场负责人 1 负责现场协调、指挥作业人员 1 负责检修作业现场防护 1 现场防护4.作业准备作业工具2500V兆欧表1块接地电阻表1块/0.05*10mm塞尺1把钢直尺1把5m钢卷尺1把双头呆扳手1套鼠型油壶1个扁毛刷2支木槌2个5.材料准备作业材料6.检修流程操作人员：负责检修和操作。

辅助人员：负责辅助检修、清扫箱体、检修接地装置等。

6.1 箱体外壳和基础6.1.1 箱体外壳防护层无锈斑，无损伤痕迹。

对锈斑和防护漆脱落进行除锈防腐，撞伤和凹陷痕迹应分析查找原因，金属箱体停电后由箱内使用木槌敲平箱体。

6.1.2 箱体垂直于地面，防雨檐完好，无雨水进入的可能。

箱体倾斜时应检查基础，基础塌陷不影响设备参数和运行时应使用砼基础或片石基础加固；影响设备运行则应考虑迁移。

0#砂布电力复合脂2瓶钙基脂零配件（螺栓、螺母、垫片、开口销等）润滑油1桶防锈漆1桶黑油漆1桶螺栓松动剂1瓶包皮布若干6.1.3 开关箱与基坑密封良好，基坑内无积水，电缆进出管（沟）口封堵良好，通风窗网栅完好。

6.1.4 箱体有足够的自然通风口和隔热措施，防止产生污秽、减少产生凝露。

清理堵塞或高于通风口的杂物，使箱体满足自然散热条件。

6.1.5 箱门密封、锁闭良好。

6.2 安全标识6.2.1 箱门外应有醒目的有电标识或带电显示装置。

6.2.2 负荷开关开断型在箱门上应有清晰醒目的操作流程和注意事项；隔离开关开断型在箱门上应有禁止带负荷操作的醒目标识。

6.2.3 有清晰醒目的回路标识。

箱体基础、电缆井盖均高于地面，防止雨水进入。

自然通风口无杂物遮挡自然通风口无杂物遮挡，通风网栅完好。

箱体清洁、平整，无损伤。

6.3 箱内设备6.3.1 箱内套管、支持绝缘件清洁，无破损和放电痕迹，无小动物进入和筑巢痕迹。

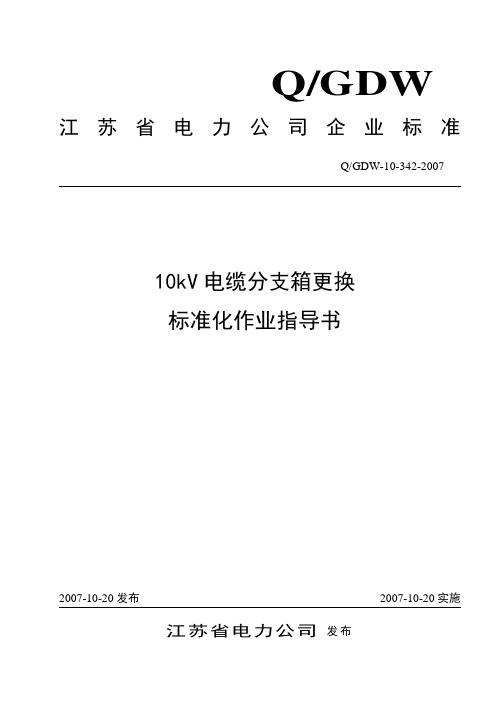

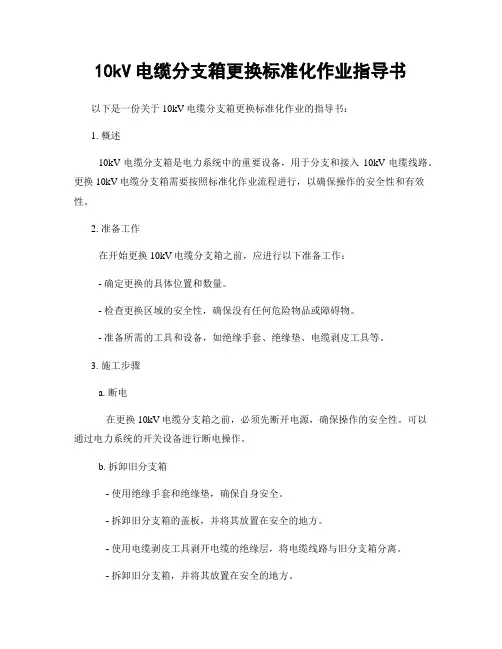

10kV电缆分支箱更换标准化作业指导书以下是一份关于10kV电缆分支箱更换标准化作业的指导书：1. 概述10kV电缆分支箱是电力系统中的重要设备，用于分支和接入10kV电缆线路。

更换10kV电缆分支箱需要按照标准化作业流程进行，以确保操作的安全性和有效性。

2. 准备工作在开始更换10kV电缆分支箱之前，应进行以下准备工作：- 确定更换的具体位置和数量。

- 检查更换区域的安全性，确保没有任何危险物品或障碍物。

- 准备所需的工具和设备，如绝缘手套、绝缘垫、电缆剥皮工具等。

3. 施工步骤a. 断电在更换10kV电缆分支箱之前，必须先断开电源，确保操作的安全性。

可以通过电力系统的开关设备进行断电操作。

b. 拆卸旧分支箱- 使用绝缘手套和绝缘垫，确保自身安全。

- 拆卸旧分支箱的盖板，并将其放置在安全的地方。

- 使用电缆剥皮工具剥开电缆的绝缘层，将电缆线路与旧分支箱分离。

- 拆卸旧分支箱，并将其放置在安全的地方。

c. 安装新分支箱- 将新分支箱放置在适当的位置，并确保其牢固稳定。

- 将电缆线路连接到新分支箱的对应位置，确保连接牢固可靠。

- 安装新分支箱的盖板，并确保其密封性良好。

d. 连接电源- 将电缆线路与电源系统连接。

- 检查连接是否牢固，并确保没有任何松动或漏电现象。

- 重新供电，确保电力系统正常运行。

4. 测试和验收在更换10kV电缆分支箱后，应进行以下测试和验收工作：- 进行电缆线路的绝缘测试，确保连接良好。

- 检查新分支箱的运行情况，确保其正常工作。

- 进行电力系统的功能测试，确保系统正常运行。

5. 安全注意事项在进行10kV电缆分支箱更换工作时，应注意以下安全事项：- 确保操作人员具备相关的电力系统知识和技能。

- 使用绝缘手套和绝缘垫，确保自身安全。

- 在操作过程中，严禁触摸裸露的电缆或设备。

- 在进行电缆剥皮工作时，使用合适的工具，并确保操作正确和安全。

- 在进行电源连接时，确保电缆线路与电源系统的连接正确并牢固可靠。

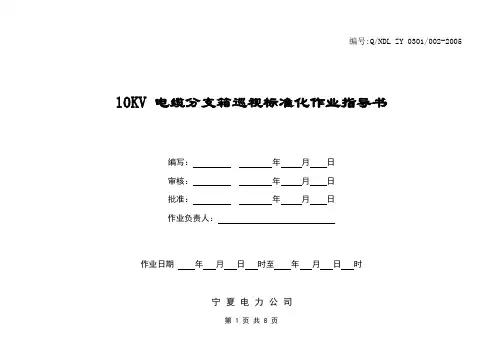

编号:Q/NDL ZY 0301/002-2005 10KV 电缆分支箱巡视标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
宁夏电力公司
第 1 页共 8 页
1、范围
本作业指导书适用于10KV电缆分支箱的巡视检查工作。

2、引用文件：
SD292-88 《10KV配电线路设备运行与维护规程》
《国家电网公司电力安全工作规程》(电力线路部分)（试行）
3、巡视周期
每月一次（恶劣天气之后，应加强巡视一次，大负荷期间、自然灾害、特殊时期应安排特巡）。

4.巡视前准备工作
第 2 页共 8 页
第 3 页共 8 页
第 4 页共 8 页
5.巡视路线
班（所）长：
第 5 页共 8 页
6.记录
填写电缆分支箱场巡视检查记录。

7.指导书执行情况评估
第 6 页共 8 页
电缆分支箱场巡视检查记录
检查人员年月日
10KV电缆分支箱巡视工作标准化作业指导书填写说明
1、本作业指导书由10KV电缆分支箱运行班组现场工作负责人根据现场作业标准及现场工作实际情况如实填写。

2、4.4栏缺陷情况、缺陷类别的填写有当日工作负责人填写。

3、5.栏的填写内容由当日工作负责人填写。

4、本作业指导书依据
1、《10KV配电线路及设备运行与维护规程》
2、《国家电网公司电力安全工作规程》(电力线路部分)（试行）
5、最后一栏由运行班班长签字。

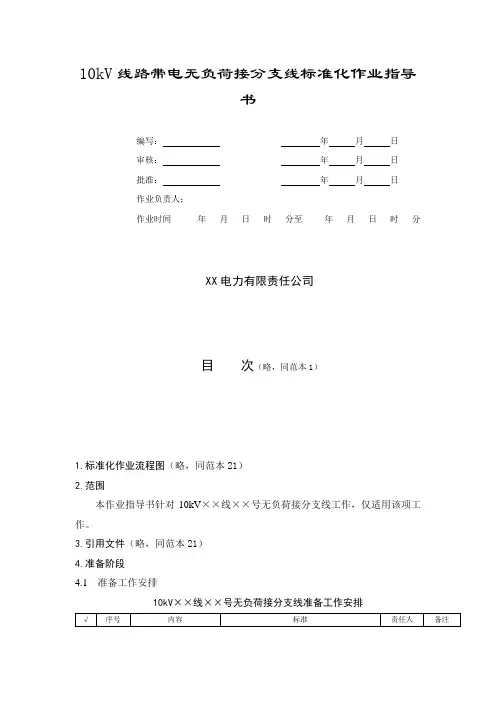

10kV线路带电无负荷接分支线标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司目次（略，同范本1）1.标准化作业流程图（略，同范本21）2.范围本作业指导书针对10kV××线××号无负荷接分支线工作，仅适用该项工作。

3.引用文件（略，同范本21）4.准备阶段4.1 准备工作安排10kV××线××号无负荷接分支线准备工作安排1 明确工作任务本次作业为“10kV××线××号无负荷接分支线”工作2 确定作业方法绝缘斗臂车作业法3 审核并签发工作票1）审核工作票填写的正确性；2）交工作票签发人进行签发4 召开班前会1）组织学习本次作业的作业指导书2）做好危险点分析；3）交待安全注意事项；4）学习检修质量技术标准；5）交待人员分工4.2 作业人员要求10kV××线××号无负荷接分支线作业人员要求（略，同范本21）4.3 工器具准备10kV××线××号无负荷接分支线作业工器具准备（略，同范本25）4.4 材料准备10kV××线××号无负荷接分支线作业材料准备材料准备人：材料收回人：年月日√序号名称规格/编号单位准备数量实际回收数量备注1 并沟线夹2 绑扎线注：准备的材料根据现场情况具体确定。

4.5 定置图及围栏图10kV××线××号无负荷接分支线作业定置图及围栏图4.6 危险点分析及安全控制措施10kV××线××号无负荷接分支线作业危险点分析及安全控制措施（略，同范本23）4.7 作业人员分工10kV××线××号无负荷接分支线作业人员分工（略，同范本21）5.作业阶段5.1 开工10kV××线××号无负荷接分支线作业开工（略，同范本21）5.2 作业内容、步骤及工艺标准10kV××线××号无负荷接分支线作业内容、步骤及工艺标准5.3 竣工10kV××线××号无负荷接分支线作业竣工（略，同范本21）6. 总结阶段6.1 验收总结10kV××线××号无负荷接分支线验收总结（略，同范本3）6.2 指导书执行情况评估10kV××线××号无负荷接分支线作业指导书执行情况评估（略，同范本3）。

10kV线路环网柜、分支箱安装标准化作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-
10kV线路安装环网柜(分支箱)标准化作业指
导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日至年月日
内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于呼伦贝尔电业局10kV××线路停电安装环网柜（分支箱）工作。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。

2、引用文件
2.1内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.2内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》2.3DL/T5220-2005《10kV及以下架空配电线路设计技术规程》
2.4GB 50173-92 《35kV及以下架空电力线路施工及验收规范》
3、人员分工
4、材料
5、工器具
6、风险分析及防范措施
7、开工
8、作业内容
12、作业指导书执行情况评估。

10kV电缆分支箱更换标准化作业指导书作业指导书：10kV电缆分支箱更换标准化作业指导书一、背景介绍10kV电缆分支箱是电力系统中的重要设备，用于电缆的分支和连接。

为了确保电力系统的正常运行和安全性，对于老化或故障的分支箱需要进行更换。

本作业指导书旨在提供一套标准化的操作流程，以确保更换过程的安全和高效。

二、作业准备1. 工具准备：- 手电钻- 螺丝刀- 扳手- 绝缘手套- 绝缘胶带- 绝缘垫- 安全帽- 防护眼镜2. 材料准备：- 新的10kV电缆分支箱- 电缆连接器- 螺栓、螺母等连接件- 绝缘套管- 绝缘胶带3. 安全准备：- 作业人员需穿戴符合要求的防护装备- 作业前需检查电缆分支箱是否带电，必要时切断电源- 作业前需对作业区域进行安全隔离，确保他人不会进入作业区域三、作业步骤1. 断电操作：- 切断电源，确保电缆分支箱不带电。

- 使用电压表检测电缆分支箱是否真正断电。

2. 拆除旧的电缆分支箱：- 使用螺丝刀和扳手拆除旧的电缆分支箱上的螺栓和螺母。

- 将电缆分支箱与电缆连接器分离。

- 将电缆分支箱从支架上取下。

3. 安装新的电缆分支箱：- 将新的电缆分支箱放置在支架上，并使用螺栓和螺母进行固定。

- 使用绝缘套管将电缆连接器与电缆分支箱连接起来。

- 使用扳手和螺丝刀紧固连接件，确保连接牢固。

4. 绝缘处理：- 使用绝缘胶带对电缆连接器进行绝缘处理，确保电缆连接安全可靠。

- 在电缆分支箱周围铺设绝缘垫，以防止电缆与其他金属接触。

5. 检查和测试：- 检查所有连接件是否紧固，确保无松动现象。

- 使用电压表对电缆分支箱进行测试，确保电缆连接正常。

- 检查绝缘处理是否完好，确保电缆连接安全可靠。

6. 清理和整理：- 清理作业现场，将旧的电缆分支箱及其他废弃物进行妥善处理。

- 整理工具和材料，确保归位整齐。

四、安全注意事项1. 作业人员需穿戴符合要求的防护装备，特别是绝缘手套和安全帽。

2. 作业前需检查电缆分支箱是否带电，必要时切断电源。

10kV电缆路线全线检修标准化作业指导书一、引言电力系统是现代社会的重要基础设施，而电缆路线作为电力传输的重要组成部份，其正常运行对于保障电力供应的稳定性至关重要。

为了确保10kV电缆路线的安全运行，提高检修工作的效率和质量，制定一份全线检修标准化作业指导书是必要的。

二、检修前的准备工作1. 检修计划制定：根据电缆路线的情况和运行状态，制定合理的检修计划，明确检修的时间、范围和目标。

2. 设备准备：检查所需的工具、仪器设备是否齐全，并进行必要的维护和校准。

3. 安全措施：制定详细的安全操作规程，确保检修人员的人身安全，包括佩戴防护用具、遵守操作规程等。

三、检修过程1. 路线检查：首先对电缆路线的外观进行检查，包括路线是否存在外露、破损等情况。

然后进行电缆接头和绝缘子的检查，确保其完好无损。

2. 测试测量：使用合适的仪器设备对电缆路线进行测试测量，包括电阻测量、绝缘电阻测量、局部放电检测等，以确保路线的正常运行。

3. 清洁维护：对路线进行清洁维护，包括清除灰尘、杂草等杂物，保持路线的良好状态。

4. 故障排除：如果在检修过程中发现路线存在故障，应及时进行排除，并记录故障原因和处理方法。

四、检修后的工作1. 检修记录：对检修过程中的关键信息进行记录，包括检修时间、检修内容、故障排除情况等，以便于后续的分析和总结。

2. 整理归档：对检修记录进行整理归档，建立完善的档案系统，方便今后的查阅和参考。

3. 反馈改进：根据检修过程中的经验和问题，及时进行反馈和改进，提高检修工作的效率和质量。

五、总结标准化作业指导书的制定对于10kV电缆路线的全线检修工作具有重要的指导意义。

通过制定合理的检修计划、严格的安全措施、细致的检修过程和完善的记录归档工作，可以提高检修工作的效率和质量，保障电缆路线的安全运行。

同时，通过对检修过程中的经验总结和问题反馈，不断改进和完善作业指导书，进一步提高电缆路线的检修水平和服务质量。

六、参考文献1. 电力行业标准化管理办法2. 电缆路线检修技术规范3. 电缆路线安全操作手册以上是一份关于10kV电缆路线全线检修标准化作业指导书的简要介绍，通过合理的计划、细致的检查和严格的安全措施，可以确保电缆路线的安全运行，提高电力供应的可靠性和稳定性。

湖北省电力公司城市配网
10kV电缆分支箱安装作业指导书
（范本）
一、湖北省电力公司城市配网10kV电缆分支箱安装作业指导书
正本
1 标准化作业流程图
配电设备安装标准化作业流程图
2 范围
本作业指导书适用于10kV线路安装电缆分支箱作业；
3 引用文件及参考资料
GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》
GB 50204-2002 《混凝土结构工程施工质量验收规范》
GB 50150-91 《电气装置安装工程电气设备交接试验标准》
DL/T 5221—2005 《城市电力电缆线路设计技术规定》
DL/T 596-1996 《电力设备预防性试验规程》
国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；
Q/XFG 2001-2005 《工作票操作票制度实施细则》
鄂电司生[2004]60号《橡塑绝缘电力电缆交接和预防性试验规程》
10KV电缆分支箱安装使用说明书（厂家说明书）；
4 修前准备
4.1准备工作安排
4.2人员要求
4.3工器具
4.4 材料
4.5 危险点分析及安全控制措施
危险点已分析确认签名: 4.6作业分工
5 作业程序
5.1开工
5.2作业内容及标准
5.3竣工
6验收总结
7指导书执行情况评估
8附录
电缆分支箱安装现场标准化作业卡
工作负责人签字:。

1、额定电压10kV交联聚乙烯绝缘电力电缆抽检检验项目标准要求检验器具检验方法检测结果备注(照片或相关文件)绝缘厚度测量电缆绝缘最薄点厚度≥标称值90%-0.1mm，偏心度≤8%GB/T 12706.2—2008：17.5.2或依据业主技术协议要求。

投影仪、测量显微镜试样制备：1.从样品切取一试验薄片试件用于测量平均厚度和最薄点厚度；2.用锋利刀具从样段上沿着与试样导体线芯轴线垂直的平面切取薄片一个；测试步骤：1.每一试片都必须进行焦距调节，使其处于最佳清晰状态；2.找出试片厚度的最薄点作为第一个测量点；3.每个试片测量6点，沿试片芯痕凹槽处圆周尽可能等距离测量6点。

试验结果的计算：在电缆离端头25cm取1个试件测得6个数值的平均值（用mm表示），应计算到小数点后2位，取该值为厚度的平均值；GB/T 2951.11-2008（1）环境温度：℃，相对湿度： %试验选用仪器：（2）绝缘最薄点厚度： mm偏心度： %结论：符合□不符合□非金属护套厚度测量1、非铠装和护套不直接包覆铠装、金属屏蔽或同心导体上的电缆，护套最薄点测量值≥标称值的85%-0.1mm；2、直接包覆在铠装、金属屏蔽或同心导体上的护套，其最小测量值应≥标称值的80%-0.2mm.隔离套最薄点厚度应≥标称值的80%-0.2mmGB/T 12706.2—2008：17.5.3投影仪、测量显微镜（1）环境温度：℃，相对湿度： %试验选用仪器：（2）护套最薄点厚度： mm隔离套最薄点厚度： mm结论：符合□不符合□电缆结构检查（导体检查、铠装金属丝和金属带的测量、外径测量）导体根数不少于规定值。

铠装金属带、圆金属丝、扁金属丝尺寸低于标称尺寸的量值分别应不超过10%、5%、8%。

外径尺寸不考核。

铠装钢带包带间隙应不大于钢带宽度的50%。

铜带屏蔽搭盖率最小5%，铜带最小厚度应不小于标称值的90%。

GB/T 12706.2—2008：17.5，17.7千分尺、游标卡尺1.导体检查应采用适当的检验及测量方法来检查导体结构是否符合 GB/T 3956要求。
