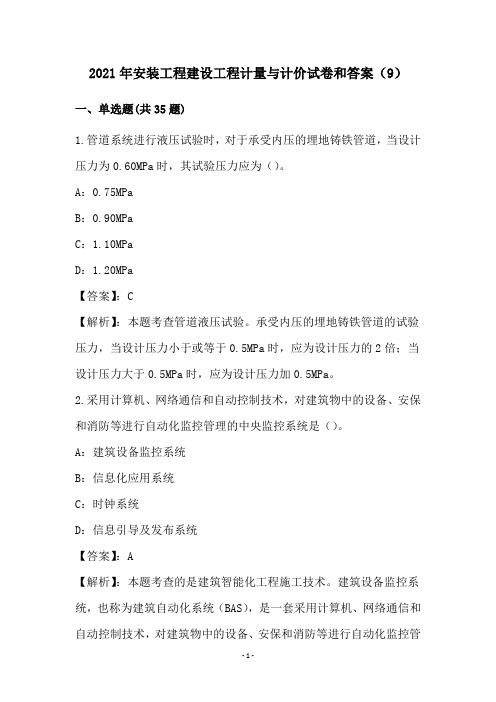

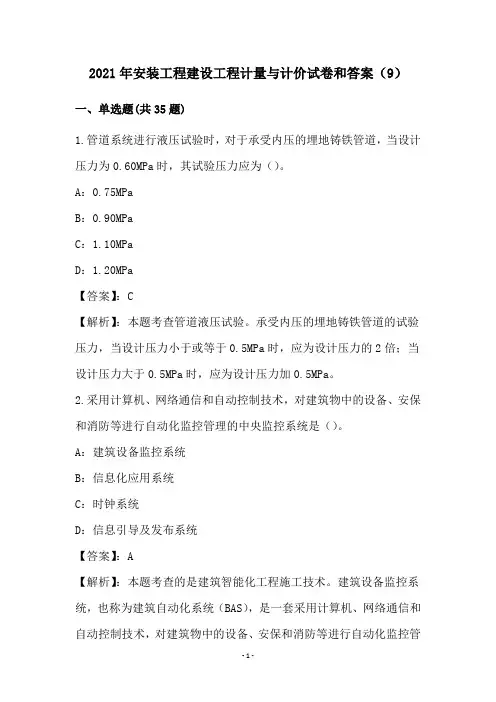

2021年安装工程建设工程计量与计价试卷和答案（9）一、单选题(共35题)1.管道系统进行液压试验时，对于承受内压的埋地铸铁管道，当设计压力为0.60MPa时，其试验压力应为（）。
A：0.75MPaB：0.90MPaC：1.10MPaD：1.20MPa【答案】：C【解析】：本题考查管道液压试验。
承受内压的埋地铸铁管道的试验压力，当设计压力小于或等于0.5MPa时，应为设计压力的2倍；当设计压力大于0.5MPa时，应为设计压力加0.5MPa。
2.采用计算机、网络通信和自动控制技术，对建筑物中的设备、安保和消防等进行自动化监控管理的中央监控系统是（）。
A：建筑设备监控系统B：信息化应用系统C：时钟系统D：信息引导及发布系统【答案】：A【解析】：本题考查的是建筑智能化工程施工技术。
建筑设备监控系统，也称为建筑自动化系统（BAS），是一套采用计算机、网络通信和自动控制技术，对建筑物中的设备、安保和消防等进行自动化监控管理的中央监控系统。
3.某热力管道敷设方式比较经济，且维修检查方便，但占地面积较大，热损失较大，其敷设方式为（）A：直接埋地敷设B：地沟敷设C：架空敷设D：直埋与地沟相结合敷设【答案】：C【解析】：架空敷设将热力管道敷设在地面上的独立支架、桁架以及建筑物的墙壁上。
架空敷设不受地下水位的影响，且维修、检查方便，适用于地下水位较高、地质不适宜地下敷设的地区，是一种比较经济的敷设形式。
其缺点是占地面积大，管道热损失较大。
4.光排管散热器制作安装工程计量计量单位为（）。
A：组B：片C：mD：台【答案】：C【解析】：本题考查的是给排水、采暖、燃气工程计量。
铸铁散热器、钢制散热器和其他成品散热器3个分项工程清单项目的计量按设计图示数量计算，计量单位为“组”或“片”。
光排管散热器制作安装按设计图示排管长度计算，以“m”为计量单位。
暖风机与热媒集配装置制作安装项目按设计图示数量计算，计量单位为“台”。
地板辐射采暖项目的计量有两种方式，以“m2”计量，按设计图示采暖房间净面积计算；以“m”计量，按设计图示管道长度计算5.智能建筑系统结构的下层由三个智能子系统构成，这三个智能子系统是()。
给排水采暖燃气工程给排水、燃气工程说明给排水、燃气工程说明第一章、管道安装说明一、本章适用于室内生活用给水、燃气、排水、雨水、消防、套管、伸缩器等的安装。
二、界限划分： 1. 给水、燃气管道：给水管道与市政管道划分以建筑物入口处阀门（水表井）为界，阀门以内执行安装工程定额，阀门以外的小区给水、燃气管网执行市政工程定额。
建筑物入口处无总阀门（总水表井）的，以设计施工图为准，设计施工图上配套于该建筑物范围内的给水管道执行安装工程定额，以外的小区给水管网执行市政工程定额。
2. 排水管道：排水管道与市政管道划分以化粪池为界，化粪池以内执行安装工程定额，化粪池以外的小区排水管网执行市政工程定额。
3. 雨水管道与市政管道划分：设计施工图上配套于该建筑物范围内的雨水管道执行安装工程定额，以外的小区雨水管网执行市政工程定额。
4. 喷泉工程的管道、附件安装执行安装工程定额。
三、民用建筑物内的生活泵房、空调机房的管道、管件、阀门、法兰、支架等安装执行本册相应项目。
四、本章定额包括以下工作内容： 1. 管道及接头零件安装。
2. 工序内的水压试验或灌水试验、通球实验、冲水、消毒、清理。
3. 给水管道均含管卡安装工作内容，但在立管楼板下固定管道用的支架制作与安装需另行计算。
4. 铸铁排水管、雨水管及塑料排水管、塑料雨水管均包括管卡、臭气帽制作与安装，但在立管、楼板下固定管道用的支架制作与安装需另行计算。
五、本章定额不包括以下工作内容： 1. 管道沟土方、凿槽刨沟及所凿沟槽恢复。
管道沟土方、凿槽刨沟及所凿沟槽恢复执行《电气设备安装工程》相应项目。
2. 管道安装中不包括阀门及伸缩器的制作安装，按相应项目另行计算。
3. 钢管安装定额未含支架支吊架制作安装，需另行计算。
六、 PP-R稳态管（热熔连接）执行塑料给水管（热熔连接）安装项目，人工乘以系数1.2。
七、塑料排水（雨水）通气立管执行塑料直通雨水管安装项目，人工乘以系数1.3。
册说明一、第八册《给排水、采暖、燃气工程》（以下简称本定额）适用于新建、扩建项目中的生活用给水、排水、燃气、采暖热源管道以及附件配件安装，小型容器制作安装。
二、本定额丰要依据的标准、规范有：1．《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
2．《室外给水设计规范》GB50013-2000。
3．《建筑给水排水设计规范》GB50015-2003（2009年版）4．《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302-88。
5．《城镇燃气设计规范》GB50494-2009。
6．《城镇燃气输配工程施工及验收规范》CJJ33-2005。
7．《建设工程劳动定额》LD/T 74.1～4-2008。
三、本定额是以量价合一的形式表现人工、材料、机械台班消耗量，在执行过程中对价格实行动态管理的计价定额，省工程建设标准定额站负责人工、机械台班单价的动态管理，各市建经站（或标定站）负责材料价格的动态管理。
四、本定额适用于清单计价和定额计价。
是编制施工图预算、进行工程拨款、竣工结算、考核工程成本、编制企业定额的重要参考；是招标工程编制标底（或招标控制价），施工企业进行投标报价的基础；是选择经济合理的建筑设计方案的依据；也是编制安装工程概算及投资估算指标的依据。
五、本定额是按下列正常的施工条件编制的：1．设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。
2．安装工程和土建工程之问的交叉作业正常。
3．安装地点、建筑物、设备基础、预留孔洞等符合安装要求。
4．水、电供应能满足安装施工的正常使用。
5．正常的气候、地理条件和施工环境。
六、人工工日消耗量及单价的确定：1．定额人工不分工种和技术等级，以综合工日表示，内容包括基本用工、超运距用工、人工幅度差。
2．人工单价是根据建设部、财政部建标【2003】206号文件规定的人工费组成并结合我省劳动力市场因素综合确定的。
七、材料消耗量及价格的确定：1．定额中材料消耗量包括直接消耗在安装工作内容中的主要材料、辅助材料、零星材料，并计入相应损耗。
给排水、采暖、燃气工程施工方法一、给水管道安装1、给水引入管与排水排出管的水平净距不得小于1米，室内给水与排水管道平行铺设时，两管间水平净距不得小于0.5米,交叉铺设时,垂直净距不得小于0.15米,且给水管在上：给水横管宜有0.002~0.005的坡度坡向泄水装置;给水立管和装有3个或3个以上配水点的支管始端,均应安可拆装的连接件;管道上的阀门位置的朝向要便于使用的维修,管径50mm 以下,宜采用截止阀,管径大于50mm,宜采用闸阀;冷热水管和水龙头并行安装,应符合以下规定:1)上下平行安装,热水管应在冷水管的上面;2)垂直安装,热水管应在冷水管面向的左侧;3)在卫生器具上安装冷热水龙头,热水龙头应安装在面向的左侧,标志须正确;二、PPR管道安装（1）给水管道采用PP-R管热熔连接，其特点为：截切：切断管材时，必须使用切管器垂直切断；热熔：当熔接器加热到260℃时，管材和管配件同时推进熔接器内，并加热5秒以上；焊接：把已加热的管材和管件垂直推进并维持5秒以上，推进时用力不要过猛，以防止管头弯曲。
（3）热熔接时注意事项连接端面必须清洁、干燥、无油；管材和管件用双手推进熔接器模具内，应控制一定的深度，并保持5秒以上；管材和管件过度加热时，厚度变薄，管材在配件内变形，会发生漏水及堵塞现象。
热熔连接技术参数：290管材外径（mm）20253240（4）支架间距熔接深度（mm）14.516.018.0 20.5加热时间（秒）57812插接时间（秒）4466冷却时间（秒）3344备注用钢槽来支撑管道，管卡之间的距离为1.7米；竖井中安装管道，两个锚接点之间的距离不得超过3.0米；管支撑中心距离（单位：mm）如表：管径PN1.020℃PN2.0ALU40℃PN2.0ALU70060℃PN2.0ALU110080℃PN2.0600ALU10010130（5）试压验收管道水压试验应吻合以下划定：热熔连接管道，水压时间应在24小时后进行；水压试验前，管道应固定，接头需明露；用手动泵加压，升压时间不小于10分钟，压力表精度为0.01MPA；至规定试验压力，稳压1小时，测试压力降不得超过0.06MPA；在工作压力的1.15倍状态下，稳压2小时，压力降不得超过0.03MPA，同时检查各连接处不得渗露；直埋在地坪和墙体内的管道，试压工作必须在面层浇捣或封堵前进行，达到试压要求后土建方能继续施工。

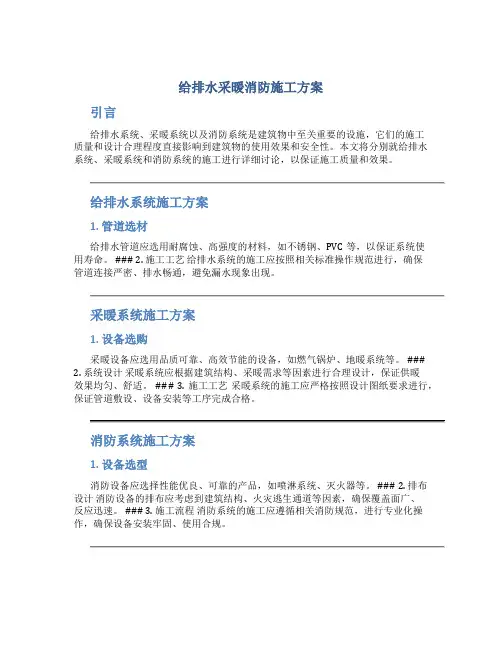

给排水采暖消防施工方案
引言
给排水系统、采暖系统以及消防系统是建筑物中至关重要的设施，它们的施工
质量和设计合理程度直接影响到建筑物的使用效果和安全性。
本文将分别就给排水系统、采暖系统和消防系统的施工进行详细讨论，以保证施工质量和效果。
给排水系统施工方案
1. 管道选材
给排水管道应选用耐腐蚀、高强度的材料，如不锈钢、PVC等，以保证系统使
用寿命。
### 2. 施工工艺给排水系统的施工应按照相关标准操作规范进行，确保
管道连接严密、排水畅通，避免漏水现象出现。
采暖系统施工方案
1. 设备选购
采暖设备应选用品质可靠、高效节能的设备，如燃气锅炉、地暖系统等。
### 2. 系统设计采暖系统应根据建筑结构、采暖需求等因素进行合理设计，保证供暖
效果均匀、舒适。
### 3. 施工工艺采暖系统的施工应严格按照设计图纸要求进行，保证管道敷设、设备安装等工序完成合格。
消防系统施工方案
1. 设备选型
消防设备应选择性能优良、可靠的产品，如喷淋系统、灭火器等。
### 2. 排布设计消防设备的排布应考虑到建筑结构、火灾逃生通道等因素，确保覆盖面广、
反应迅速。
### 3. 施工流程消防系统的施工应遵循相关消防规范，进行专业化操作，确保设备安装牢固、使用合规。
结语
本文对给排水系统、采暖系统和消防系统的施工方案进行了详细阐述，希望可以对相关领域从业人员提供一定的参考，确保施工质量和效果。
建议在施工过程中严格按照相关标准和规范操作，确保系统安全、稳定运行。
第1篇一、工程概述采暖燃气工程施工主要包括燃气管道铺设、燃气表安装、锅炉房建设、散热器安装、燃气锅炉及辅助设备安装、管道连接及调试等环节。
工程目的是为用户提供安全、舒适、环保的采暖和燃气供应。
二、施工准备1. 设计审查：在施工前，需对设计图纸进行审查，确保设计合理、符合规范要求。
2. 材料设备采购：根据设计要求，采购合格的燃气管道、阀门、散热器、燃气锅炉及辅助设备等。
3. 施工人员培训：对施工人员进行专业技能培训，提高施工质量。
4. 施工现场准备：平整场地、搭建临时设施、搭建脚手架等。
三、施工步骤1. 燃气管道铺设：按照设计要求，进行燃气管道的铺设，确保管道连接牢固、无泄漏。
2. 燃气表安装：在用户家中或公共设施处安装燃气表，确保燃气表安装准确、安全。
3. 锅炉房建设：根据设计要求，建设锅炉房，确保锅炉房结构安全、通风良好。
4. 散热器安装：在用户家中或公共设施处安装散热器，确保散热器安装牢固、美观。
5. 燃气锅炉及辅助设备安装：在锅炉房内安装燃气锅炉及辅助设备，确保设备安装准确、安全。
6. 管道连接及调试：连接燃气管道、散热器、燃气锅炉及辅助设备，进行系统调试，确保系统运行正常。
四、施工注意事项1. 安全施工：严格按照施工规范进行操作，确保施工人员安全。
2. 质量控制：加强材料、设备的质量检验，确保工程质量和使用寿命。
3. 环保施工：减少施工过程中的噪声、粉尘等污染，保护环境。
4. 按时完成：合理安排施工进度，确保工程按时完成。
5. 通信协调：加强施工过程中的沟通协调，确保各环节顺利进行。
五、工程验收1. 施工单位自检：在工程完成后，施工单位进行自检，确保工程符合质量要求。
2. 监理单位验收：监理单位对工程进行验收，对不符合要求的部分提出整改意见。
3. 用户验收：用户对工程进行验收，确保工程符合使用要求。
总之，采暖燃气工程施工是一项系统工程，需要施工单位、监理单位和用户共同努力，确保工程质量和安全，为用户提供舒适、环保的采暖和燃气供应。
给排水消防及管线施工方案一、方案概述本方案主要针对建筑物的排水、消防及管线施工进行详细规划和安排工作流程，确保施工过程安全、高效。
二、施工前准备工作1.按照设计要求，准确理解施工图纸和技术要求。
2.制定施工计划和工作安排，并确定施工人员。
3.采购和调配所需的施工材料和设备。
4.搭建临时工地，确保施工过程有足够的空间和安全设施。
5.做好施工现场的各项准备工作，包括通风、照明、防护等。
三、排水施工方案1.按照排水系统设计要求，先进行地下排水管道的施工。
施工过程中要注意管道的连接、施工质量和防水措施。
2.接着进行室内排水管道的施工。
根据设计要求进行割管、焊接和固定等工作，确保管道连接牢固，并进行检测，以确保施工质量。
3.室内排水管道施工完毕后，进行排水设备的安装和调试。
包括下水道、马桶、水池等设备。
通过试运行，确保排水设备正常工作。
4.最后进行排水系统的测试和检查，确保施工质量并进行相关工程的竣工报告。
四、消防施工方案1.按照消防设计要求，先进行消防水源地下管道的施工。
施工过程中要注意管道的连接、施工质量和防水措施。
2.按照设计要求，安装室内消火栓系统和喷淋系统。
施工过程中要按照相关规范进行连接、固定和测试。
3.进行消防设备的安装，包括火灾报警器、灭火器等。
通过实际使用和测试，确保消防设备正常工作。
4.最后进行消防系统的测试和检查，确保施工质量并进行相关工程的竣工报告。
1.根据设计要求，先进行室内管线的施工，包括给水管线、燃气管线和通信管线等。
施工过程中要注意管线的连接、固定和防护措施。
2.进行地下管线的施工，包括给水管线、排水管线和通信管线等。
施工过程中要注意管线的连接、施工质量和防水措施。
3.进行地面管线的施工，包括给水管线、排水管线和通信管线等。
施工过程中要注意管线的连接、固定和防护措施。
4.最后进行管线系统的测试和检查，确保施工质量并进行相关工程的竣工报告。
六、安全措施1.施工现场设置安全警示牌，明确警示范围和注意事项。
C.8.1 给排水、采暖、燃气管道说明一、本章适用于室内外生活用给水、排水、燃气、雨水、采暖热源管道安装。
二、界线划分：1.给水管道：（1）室内外界线以建筑物外墙皮1.5m为界。
（2）与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。
2.排水管道：（1）室内外以出户第一个排水检查井为界。
（2）室外管道与市政管道界线以与市政管道碰头井为界。
3.采暖热源管道：（1）室内外以建筑物外墙皮1.5m为界。
（2）与工业管道界线以锅炉房或泵站外墙皮1.5m为界。
（3）工厂车间内采暖管道以采暖系统与工业管道碰头点为界。
（4）设在高层建筑内的加压泵间管道与本章界线，以泵间外墙皮为界。
4.燃气管道：（1）室内外管道从地下引入室内的管道以室内第一个阀门为界，从地上引入室内的管道以墙外三通为界。
（2）室外管道与市政管道以两者的碰头点为界。
三、本章定额包括以下工作内容：1.管道及接头零件安装。
2.水压试验或灌水试验，燃气管道气压试验。
3.室内ＤＮ32以内钢管包括管卡及托钩制作安装。
4.钢管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。
5. 室内铸铁排水管、雨水管及塑料排水管燃气管均包括管卡及托吊支架、透气帽、雨水斗制作与安装。
6.穿墙及过楼板铁皮套管安装人工。
7.燃气钢管焊接安装项目适用于无缝钢管和焊接钢管。
钢管焊接挖眼接管工作，均在项目中综合考虑，不得另行计算。
8.燃气管道安装包括场内搬运、检查清扫、分段试压、管件制作（包括机械煨弯、三通）、室内托钩角卡制作与安装。
四、本章定额不包括以下工作内容：1.室内外管道沟土方及管道基础。
2.管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应项目另行计算。
3.室内外给水、燃气、雨水铸铁管包括接头零件所需的人工，但接头零件价格应另行计算。
4.ＤＮ32以上的钢管支架按本册管道支架另行计算。
5.非同步施工的室内管道安装的打、堵洞眼。
6.燃气管道安装不包括室外管道所有带气碰头。
一、概况1．给排水、采暖、燃气工程给排水、采暖、燃气工程系指生活用给排水工程、采暖工程、生活用燃气工程安装，及其管道、附件、配件安装和小型容器制作等。
2．清单项目内容清单项目内容包括暖、卫、燃气的管道安装，管道附件安装，管支架制作安装，暖、卫、燃气器具安装，采暖工程系统调整等项目。
3．适用范围适用于采用工程量清单计价的新建、扩建的生活用给排水、采暖、燃气工程。
4.与其他相关工程的界限划分（1）室内外界限的划分1）给水管道以建筑外墙皮1.5m处为分界点，入口处设有阀门的以阀门为分界点。
2）排水管道以排水管出户后第一个检查井为分界点，检查井与检查井之间的连接管道为室外排水管道。
3）采暖管道以建筑外墙皮l.5m处为分界点，入口处设有阀门的以阀门为分界点。
4）燃气管道由地下引入室内的以室内第一个阀门为分界点，由地上引入的以墙外三通为界点。
（2）与市政管道的界限划分1）给水管道以计量表为界，无计量表的以与市政管道碰头点为界。
2）排水管道以室外排水管道最后一个检查井为界，无检查井的以与市政管道碰头点为界。
3）由市政管网统一供热的按各供热点的供热站为分界线，由室外管网至供热站外墙皮1.5m处的主管道为市政工程，由供热站往外送热的管道以外墙皮1.5m处分界，分界点以外为采暖工程。
4）与锅炉房内的管道界限划分：锅炉房内的生活用给排水、采暖工程，属本附录工程内容。
锅炉房内锅炉配管、软化水管、锅炉供排水、供气、水泵之间的连接管等属工业管道范围。
由锅炉房外墙皮以外的给排水、采暖管道属本工程范围。
5．说明（1）项目特征项目特征是工程量清单计价的关键依据之一，由于项目的特征不同，其计价的结果也相应发生差异，因此招标人在编制工程量清单时，应在可能的情况下明确描述该工程量清单项目的特征。
投标人按招标人提出的特征要求计价。
（2）工程量清单计算规则l）工程量清单的工程量必须依据工程量计算规则的要求编制，工程量只列实物量，所谓实物量即是工程完工后的实体量，如挖管沟的土石方工程，其挖填土石方工程量只能按设计沟断面尺寸乘沟长度计算，不能将放坡的土石方量计入工程量内。
给排水、采暖、燃气工程施工方案一、给水管道安装1、给水引入管与排水排出管的水平净距不得小于1米，室内给水与排水管道平行铺设时，两管间水平净距不得小于0.5米,交叉铺设时,垂直净距不得小于0.15米,且给水管在上：给水横管宜有0.002~0.005的坡度坡向泄水装置;给水立管和装有3个或3个以上配水点的支管始端,均应安可拆装的连接件;管道上的阀门位置的朝向要便于使用的维修,管径50mm以下,宜采用截止阀,管径大于50mm,宜采用闸阀;冷热水管和水龙头并行安装,应符合以下规定:1)上下平行安装,热水管应在冷水管的上面;2)垂直安装,热水管应在冷水管面向的左侧;3)在卫生器具上安装冷热水龙头,热水龙头应安装在面向的左侧,标志须正确;二、PPR管道安装（1）给水管道采用PP-R管热熔连接，其特点为：永不渗漏,采用熔接技术，永久密封；冷热水输送适合温度－20～120℃；水流量大，内壁光滑，流量高于镀锌钢管30%；卫生无毒，是新一代环保节能产品，适合饮用水、纯净水管道使用；耐腐蚀、不结垢，正常情况下可使用50年以上；运行噪音低、无污染；保温性好，导热系数为金属管道的1/200，用于热水管道效果极佳；重量轻，强度高，韧性好、耐冲击、安装方便。
（2）操作要点截切：切断管材时，必须使用切管器垂直切断；热熔：当熔接器加热到260℃时，管材和管配件同时推进熔接器内，并加热5秒以上；焊接：把已加热的管材和管件垂直推进并维持5秒以上，推进时用力不要过猛，以防止管头弯曲。
（3）热熔接时注意事项连接端面必须清洁、干燥、无油；管材和管件用双手推进熔接器模具内，应控制一定的深度，并保持5秒以上；管材和管件过度加热时，厚度变薄，管材在配件内变形，会发生漏水及堵塞现象。
热熔连接技术参数：用钢槽来支撑管道，管卡之间的距离为1.7米；竖井中安装管道，两个锚接点之间的距离不得超过3.0米；管支撑中心距离（单位：mm）如表：管道水压试验应符合以下规定：热熔连接管道，水压时间应在24小时后进行；水压试验前，管道应固定，接头需明露；用手动泵加压，升压时间不小于10分钟，压力表精度为0.01MPA；至规定试验压力，稳压1小时，测试压力降不得超过0.06MPA；在工作压力的1.15倍状态下，稳压2小时，压力降不得超过0.03MPA，同时检查各连接处不得渗露；直埋在地坪和墙体内的管道，试压工作必须在面层浇捣或封堵前进行，达到试压要求后土建方能继续施工。
（一）管道敷设的方式1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。
a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。
架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。
架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。
按支架的高低可分为低支架、中支架和高支架三种敷设类型。
管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。
b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。
管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。
c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。
按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。
管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。
2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。
管道沿墙、梁、柱及楼板暴露敷设称为明装。
明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。
管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。
暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。
无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。
3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。
熟悉管道工程各个部件的图纸表示方式，对于安装工程预算的工程量计算和准确计价十分有帮助。
给水排水制图标准GB/T 50106-2001中规定管道类别应以汉语拼音字母表示，并符合表2-1-1的要求：表1-2-1 管道图例：（二）给排水、采暖、消防、燃气管道的敷设建筑给水系统的主要任务是将市政管网的给水引入建筑物内部，供人们生活、生产使用。
建筑给水系统根据用途的不同可以分为：生活给水、生产给水消防给水等。
生活给水系统是指提供建筑物内部引用、烹饪、洗涤、沐浴等生活给水的系统。
生活给水水质必须符合国家卫生部2001年颁布的《生活饮用水水质卫生规范》。
生产给水系统是指工业、企业洗涤用水、冷却用水、锅炉用水等给水系统。
工业用水对水质、水量和水压要求差别较大，应根据生产产品、生产工艺确定。
消防给水系统是指建筑物的水消防系统，主要有消火栓消防系统和自动喷淋系统。
消防系统对水质要求不高，但要满足水量和水压的要求。
建筑排水系统的主要任务是将生活给水使用后产生的污水、废水和自然界产生的雨水、雪水等收纳、处理、汇总。
建筑排水系统一般分为三类：生活污水、工业废水、雨（雪）水排水。
生活污水排水系统用于排除日常生活中冲洗便器、盥洗、洗涤和淋浴等产生的污水。
工业废水排水系统用于排除工艺生产过程中产生的污废水。
屋面雨水排水系统排除降落在屋面的雨、雪水。
1、给水系统给水系统的组成：引入管、水表节点、给水管道系统、给水附件和加压贮水设备等。
（见图1-2-1）图1-2-1 建筑内部给水系统示意图引入管是室内给水管网和室外给水管网相连接的管段，也叫进入户管。
水表是用于计量用水量的装置。
水表及其一同安装的阀门、管件、泄水装置等系统称为水表节点。
给水管道系统包括干管、立管、支管和横管等。
用于向各个用水点输水和配水。
给水附件分管件、控制附件和配水附件三类，指给水管道上的各种管件、阀门、水表、水龙头、混水器和淋浴器等。
加压和贮水设备指水池、水泵、水箱及气压供水设备等。
给水工程有关知识给水系统常用材料：给水铸铁管、镀锌钢管、PP-R管、PE管、U-PVC管或复合管等。
套管常用材料：镀锌铁皮、钢管、塑料。
阀门常用类型：截止阀、止回阀等。
管道连接方式：螺纹连接、焊接、法兰连接、热熔连接、承插连接、黏结、沟槽连接等。
用水器具：洗脸盆、洗涤盆、浴盆、大便器、小便器等。
管道的敷设方式有明装和暗装两种形式。
安装位置及支吊架制安，按图纸标注或按图纸要求的标准施工图集确定。
2、排水系统排水系统的组成：排水工程包括：卫生器具或生产设备受水器（包括存水弯）、排水管系统、通气系统、清通设备、提升设备等。
（见图1-2-2 图1-2-3）图1-2-2 室内排水系统示意图图1-2-2排水管道通气系统示意图卫生器具是建筑内部用排水系统的起点，用满足人们日常生活或生产过程的各种卫生要求，收集并排出污、废水的设备。
例如洗脸盆、洗涤盆、大便器、小便器、淋浴器等。
排水管道系统由器具排水管、排水横支管、排水立管和排出管等组成。
通气系统的作用是把管道内产生的有害气体排至大气中，以免影响室内的环境卫生和减轻废水、废气对管道的腐蚀，并在排水时想管内补给空气，减轻立管内气压变化幅度，防止卫生器具水封收到破坏，保证水流通畅。
清通设备包括检查口、清扫口、检查井，用于疏通排水管道。
局部提升设备。
在民用与公共建筑的地下室、人防工程等地下建筑物的污废水不能自流排到室外时，常需设置污水提升设备，如污水泵等。
排水工程有关知识排水系统常用材料：铸铁管、U-PVC管或PP-R管、PE管等。
套管常用材料：镀锌铁皮、钢管、塑料。
管道连接方式：承插连接、黏结连接等。
排水器具：洗脸盆、洗涤盆、浴盆、大便器、小便器、地漏、淋浴器等。
排水管道（地下室排水除外）一般为重力流管道，隐蔽或埋设的排水管，在隐蔽之前应作灌水实验。
给排水设备安装主要设备：洗脸盆、洗涤盆、浴盆、大便器、小便器、大便槽、小便池、卫生盆、淋浴器等。
设备类别：成品器具、非成品器具。
工作内容：安装设备，接通上下水管路和管路阀门。
建筑给排水系统施工验收规范详见1、GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》2、GB50268-97《给水排水管道施工及验收规范》（三）采暖管道的敷设采暖系统是由热源通过热网（管道）向热用户供应热能的系统。
采暖系统主要由热源、供热管道和散热设备（散热器、辐射板、暖风机等）三部分组成，此外还有为保证系统正常工作而设置的辅助设备，如膨胀水箱、水泵、排气装置、除污器等。
采暖系统按使用热介质的种类不同分为热水采暖系统、蒸汽采暖系统、热风采暖系统。
这一节主要讲解热水和蒸汽采暖系统，热风采暖将在空调有关章节讲解。
热水和蒸汽采暖的热源来自于热水锅炉或蒸汽锅炉。
热水采暖系统的组成：热源引入口、供水管（供水立管干管、供水立管支管、供水水平干管、供水水平支管）、回水管、阀门、散热器、膨胀水箱、支架、除污器、排气阀、管道连接件等。
（见图1-2-4）图1-2-4热水采暖系统示意图蒸汽采暖系统的组成：蒸汽引入口、蒸汽管道（供水立管干管、供水立管支管、供水水平干管、供水水平支管）、冷凝水管道、阀门、散热器、疏水器、支架、止回阀、管道连接件等。
（见图1-2-5）图1-2-5 低压蒸汽采暖系统示意图采暖有关基础知识管道材料：焊接钢管、无缝钢管、PE-RT塑料管等。
阀门：截止阀、止回阀等。
散热器：铸铁散热器、光排管散热器、钢制散热器、板式散热器、铜铝复合材料散热器等。
建筑采暖系统施工验收规范详见GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》（四）消防管道的敷设消防工程包括火灾自动报警系统、水灭火系统（自动喷水灭火系统）、气体灭火系统、泡沫灭火系统。
一栋建筑或建筑群采用哪种方式灭火或几种灭火方式相结合灭火，是由设计部门根据国家规范来确定。
造价专业人员的责任是根据消防工程设计图纸准确的计算消防工程造价。
消防系统包括消火栓消防系统、自动喷水灭火系统、自动喷水灭火系统、雨淋喷水灭火系统、气体灭火系统和泡沫灭火系统等。
本节仅对消防工程中管道的敷设部分予以介绍，火灾自动报警系统将在弱电部分讲解。
1、消火栓灭火系统消火栓灭火系统是最基本的灭火设备系统，分室内、室外两种。
室内消火栓灭火系统由消火栓、水带、水枪、消防卷盘、消防管网、消防水池、高位水箱、水泵接合器及增加水泵等组成。
室外消火栓用于向消防车提供消防水或直接接水带水枪灭火的供水设备。
消防水泵结合器是消防队用消防车从室外水源取水向室内供水的接口，供紧急时刻补充室内消防用水不足或调整室内消防管网的压力。
（见图1-2-6）2、自动喷水灭火系统自动喷水灭火系统是指火灾发生时，喷头封闭元件能自动开启喷水灭火，同时发出报警信号的一种消防系统。
由于这种系统能够自动喷洒，能够有效地阻止火势蔓延，是一种有效的灭火系统，但这种系统的管网附属设备比较复杂，造价高。
自动喷水灭火系统由水源、管网、闭式喷头、报警控制装置组成。
自动喷水灭火系统分为湿式（见图1-2-7）、干式（见图1-2-8）、干湿式、预作用式（见图1-2-9）3、雨淋喷水灭火系统雨淋式喷水灭火系统采用开式洒水喷头，配套设火灾自动报警系统或传动系统，自动或手动开启雨淋阀后，控制一组喷头同时喷水的一种自动喷水灭火系统。
雨淋喷水灭火系统由开式喷头、雨淋阀和管道组成。
（见图1-2-10）4、气体灭火系统气体灭火系统是用气体灭火剂进行灭火的系统。
该系统灭火效果明显、及时，适用于火灾蔓延快、危险性大的建筑或部位，以卤代烷和CO2灭火系统为主。
卤代烷系统已逐步退出了市场，我们目前常用的气体灭火系统主要是CO2灭火系统。
二氧化碳气体灭火系统特点是对保护物体不产生污损，灭火速度快、空间淹没性好。
灭火时对人产生毒性危害，一般由于重要场合。
（见图1-2-11）5、泡沫灭火系统泡沫灭火系统是采用泡沫液作为灭火剂，泡沫发生器使泡沫发泡从而利用泡沫进行灭火。
主要用于扑救非水溶性可燃液体和一般固体火灾。
泡沫灭火系统系统由泡沫罐、比例混合器、泡沫产生器、喷头、泵、控制装置及管道组成。
（见图1-2-12）图1-2-6 室内消防给水图图1-2-7 湿式喷淋系统图图1-2-8干式喷淋系统图图1-2-9 与作用式喷淋系统图图1-2-10 雨淋喷水灭火系统图图1-2-11 二氧化碳灭火系统消防系统一般由管道（附件及设备）、电缆电线及电气自动控制元件组成，因此从工程的角度上看，消防工程实际上就是给水工程和电气工程的集合其施工图的内容、表达方式同给水工程和电气工程基本相同，因此本节仅介绍个性化的内容，相同部分请参照给水和电气工程的相关内容。
图1-2-12 泡沫灭火系统建筑消防系统施工验收规范详见：1、GB50263-2007《气体灭火系统施工及验收规范2、GB50281-2006《泡沫灭火系统施工及验收规范》3、GB50261-2005《自动喷水灭火系统施工及验收规范》（五）燃气管道的敷设燃气系统是指以将气体燃料输送企、事业单位和居民家中用气点为目的而敷设的管道。
