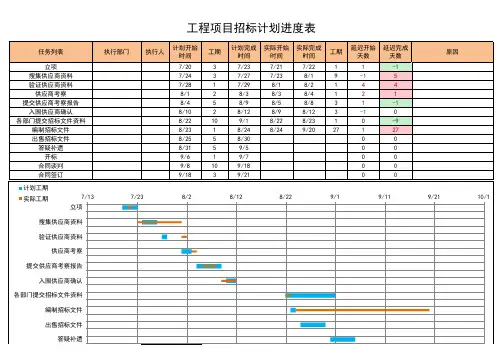

甘特图（Gantt chart）是在20世纪初由亨利.甘特发明的，它可以让使用者清晰直观地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。
下面我们就结合一个具体例子来看一下它的制作过程：1.首先准备数据，作为项目前期规划一定会有类似下表样的数据，本例A1至E14单元数据为手工录入注*：本表数据，纯属虚构，如有雷同，不胜荣兴！2. 在G列与H列制作已完工和未完工天数, 其中：G2的公式为:=IF(C$16>=E2,D2,IF(C$16>C2,C$16-C2,0)), 复制从G2到G14H2的公式为:=IF(C$16<=C2,D2,IF(C$16<E2,E2-C$16+1,0)), 复制从H2到H143. 继续加数据，B16到C18为手工输入。
D16、D17、D18分别等于C16、C17、C18。
然后将D16:D18单元格格式由日期改成数值型。
至于为什么需要做这部分数据，后文有述。
目前只需要知道EXCEL的日期数据，从本质上来讲就是一个整数。
4. 开始作图。
首先同时选择B1到C14 和 G1到H14 两个区域。
注意数据区域的选择是，先选中B1到C14，然后按住Ctrl键不放，再选择G1到H1。
5. 然后，单击工具栏上的图表向导，选择“条形图” 中的“堆积条形图”，然后直接点完成。
6. 如果您操作正确的话，出来的图应该是下面这个样子。
在右侧的“图列”上按鼠标右键，选“清除”，同时将图表区拉长拉宽一些，因为这个图可能会有些大。
7. 拖动图表大小差不多是从19行到42行，从A列到P列（行高和列宽为默认），这里顺便提一下图表上的一些元素名称，下文会经常用到。
8. 在图表区上按鼠标右键--> 图表区格式 --> 在"字体"页选字号为9--> 去除自动缩放前的钩选--> 确定9. 绘图区域内，选中蓝色的数据系列 --> 右键 --> 数据系列格式10. 在"图案" 页上--> "边框" 处选择无-->"内部"处,选择无--> 然后，选择"选项" 页11. 在 "选项" 页面上--> “分类间距处”输入10 -->确定12.选中X轴 --> 鼠标右键 -->选坐标轴格式13. 在"刻度"页上--> 最小值设成40725, 最大值设成40776, 主要刻度单位设成2 --> 选择"数字"页--> 日期处选择短日期(如图)14. 在绘图区上按鼠标右键 --> 绘图区格式--> "区域" 下选一个浅色做绘较区背景 (如图) --> 确定15.选择网格线 --> 鼠标右键 --> 网格线格式 --> 选择灰色25% --> 确定16. 在图表区上按鼠标右键 --> 选择数据源 --> 窗口上的“系列“处点 "添加" 按钮, 添加出"系列4" --> 确定17. 在绘图区选中,系列4的数据系列 --> 鼠标右键 --> 图表类型 --> XY散点图 --> 散点图 --> 完成18. 在绘图区选中系列4 --> 鼠标右键 --> 数据源 --> "X值(X)"处选择C16 --> 确定19. 此刻图表上会生成副X轴, 副Y轴20. 选中副X轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成40725, 最大值设成40776, 主要刻度单位设成2 --> 确定21. 选中副Y轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成0, 最大值设成1 --> 确定22. 以上两步目的是使主副坐标轴刻度一致, 完成后如下图所示23. 选择中系列4--> 鼠标右键--> 数据系列格式--> 误差线Y--> 负偏差--> 自定义 "-"处输入 1 --> 选择数据标志页--> 钩选X值 --> 确定24. 选中刚刚加入的误差线 --> 鼠标右键 --> 误差线格式 --> "图案"页上颜色选红, 粗细选倒数第二粗, 刻度线标志选右侧第二个 --> 确定25. 完成后，效果如下图所示数据标志2011-7-17，没边框？，没填充颜色？您自己在右键的格式设置里设定一下嘛~~26. 选中绘图区"已完工"系列(紫色那只) --> 鼠标右键 --> 数据系列格式--> 数据标志 --> 钩选“类别名称”-->确定再次选中，刚加的已完工数据系列的数据标志 --> 鼠标右键 --> 数据标志格式--> 对齐-->标签位置-->数据标签内-->确定，如果一切顺利的话完成效果，如下图所示：27. 选中主Y轴 --> 鼠标右键 --> 在"图案"页上, 全部选中无（如下图所示位置）--> 在"刻度"页上, 钩选 "分类次序反转" -->确定28. 同理分别选中副Y轴, 副X轴-->鼠标右键 --> 坐标轴格式的“图案”页面上全部选中无 --> 确定-->清除副Y,副X轴显示完成后效果如下图所示29. 最后, 稍稍美化一下数据系列的填充颜色, 在图表选项里，给图表加个标题. 完成效果如下:30. 至此，整个甘特图制作过程结束。
5C30钢筋混凝土承台m3310.56C40钢筋混凝土盖梁m3209.57C30钢筋混凝土台帽m366.78C40钢筋混凝土墩柱m385.099C25片石混凝土台身m31488.5610C25片石混凝土基础m3905.1611C50主梁板钢筋砼m32680.612C30混凝土防撞护栏m353.7614C40混凝土抗震挡块、垫石、楔块m3 4.815铺装层m2360016C30混凝土桥头搭板m384.1617C20砼搭板垫层m315.218搭板水泥稳定碎石基层 20cm m2280.5519防撞栏杆m 64020盆式橡胶支座个2021桥面伸缩装置80型m 4822仿青条石饰面m2423.224预制砼后张法预应力钢绞线t 106.516（三） K25+640跨线桥1挖基坑土方m36362桥台回填砂卵石m3302.963人工挖孔桩Φ1800m 206C30预制混凝土人行道板m39.037C40混凝土墩柱m314.728人行道块料铺设m21179人行道栏杆m 5010C30混凝土台帽m325.211C25片石混凝土台身m3612.4812C25片石混凝土基础m3368.2213C15砼垫层m321.2514C40主梁板砼m3275.4115C30混凝土防撞护栏m319.2216C50钢纤维混凝土m3 1.5817C40混凝土垫石、楔块m30.5518C30混凝土防震挡块m311.4219铺装层m228020C30混凝土桥头搭板m325.221C20搭板砼垫层m3 5.0422搭板水泥稳定碎石基层 20cm m28423防撞栏杆m 10024盆式橡胶支座个6C3m3925桥面伸缩装置40型m 2026级配碎石反滤层m379.5627仿青条石饰面m2207.48洛阳路桥建设集团公司绵阳市二环路十五合同段项目部 工程部制。
欢迎阅读甘特图（Gantt chart）是在20世纪初由亨利.甘特发明的，它可以让使用者清晰直观地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。
下面我们就结合一个具体例子来看一下它的制作过程：1.首先准备数据，作为项目前期规划一定会有类似下表样的数据，本例A1至E14单元数据为手工录入16. 在图表区上按鼠标右键 --> 选择数据源 --> 窗口上的“系列“处点 "添加" 按钮,? 添加出"系列4" --> 确定17. 在绘图区选中,系列4的数据系列 --> 鼠标右键 --> 图表类型 --> XY散点图 --> 散点图 --> 完成18. 在绘图区选中系列4 --> 鼠标右键 --> 数据源 --> "X值(X)"处选择C16 --> 确定19.? 此刻图表上会生成副X轴, 副Y轴20. 选中副X轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成40725, 最大值设成40776, 主要刻度单位设成2 --> 确定21. 选中副Y轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成0, 最大值设成1 --> 确定22. 以上两步目的是使主副坐标轴刻度一致, 完成后如下图所示23. 选择中系列4--> 鼠标右键--> 数据系列格式--> 误差线Y--> 负偏差--> 自定义 "-"处输入 1 --> 选择数据标志页--> 钩选X值 --> 确定数据标志2011-7-17，没边框？，没填充颜色？? 您自己在右键的格式设置里设定一下嘛~~26.? 选中绘图区"已完工"系列(紫色那只) --> 鼠标右键 --> 数据系列格式27.? 选中主Y轴 --> 鼠标右键 --> 在"图案"页上, 全部选中无（如下图所示位置）--> 在"刻度"页上,? 钩选 "分类次序反转" -->确定28. 同理分别选中副Y轴, 副X轴-->鼠标右键 --> 坐标轴格式的“图案”页面.。
甘特图〔Gantt chart〕是在20世纪初由亨利.甘特缔造的，它可以让使用者清晰直不雅地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。
下面我们就结合一个具编制子来看一下它的制作过程：1.首先筹办数据，作为工程前期规划必然会有类似下表样的数据，本例A1至E14单元数据为手工录入注*：本表数据，纯属虚构，如有雷同，不堪荣兴！2. 在G列与H列制作已完工和未完工天数, 此中：G2的公式为:=IF(C$16>=E2,D2,IF(C$16>C2,C$16-C2,0)), 复制从G2到G14H2的公式为:=IF(C$16<=C2,D2,IF(C$16<E2,E2-C$16+1,0)), 复制从H2到H143. 继续加数据，B16到C18为手工输入。
D16、D17、D18别离等于C16、C17、C18。
然后将D16:D18单元格格式由日期改成数值型。
至于为什么需要做这局部数据，后文有述。
目前只需要知道EXCEL的日期数据，从本质上来讲就是一个整数。
4. 开始作图。
首先同时选择B1到C14 和 G1到H14 两个区域。
注意数据区域的选择是，先选中B1到C14，然后按住Ctrl键不放，再选择G1到H1。
5. 然后，单击东西栏上的图表向导，选择“条形图〞中的“堆积条形图〞，然后直接点完成。
6. 如果您操作正确的话，出来的图应该是下面这个样子。
在右侧的“图列〞上按鼠标右键，选“去除〞，同时将图表区拉长拉宽一些，因为这个图可能会有些大。
7. 拖动图表大小差不多是从19行到42行，从A列到P列〔行高和列宽为默认〕，这里趁便提一以下图表上的一些元素名称，下文会经常用到。
8. 在图表区上按鼠标右键--> 图表区格式 --> 在"字体"页选字号为9--> 去除自动缩放前的钩选--> 确定9. 绘图区域内，选中蓝色的数据系列 --> 右键 --> 数据系列格式10. 在"图案" 页上--> "边框" 处选择无-->"内部"处,选择无--> 然后，选择"选项" 页11. 在 "选项" 页面上--> “分类间距处〞输入10 -->确定12.选中X轴 --> 鼠标右键 -->选坐标轴格式13. 在"刻度"页上--> 最小值设成40725, 最大值设成40776, 主要刻度单元设成2 --> 选择"数字"页--> 日期处选择短日期(如图)14. 在绘图区上按鼠标右键 --> 绘图区格式--> "区域" 下选一个淡色做绘较区布景 (如图) --> 确定15.选择网格线 --> 鼠标右键 --> 网格线格式 --> 选择灰色25% --> 确定16. 在图表区上按鼠标右键 --> 选择数据源 --> 窗口上的“系列“处点 "添加" 按钮, 添加出"系列4" --> 确定17. 在绘图区选中,系列4的数据系列 --> 鼠标右键 --> 图表类型 --> XY散点图 --> 散点图 --> 完成18. 在绘图区选中系列4 --> 鼠标右键 --> 数据源 --> "X值(X)"处选择C16 --> 确定19. 此刻图表上会生成副X轴, 副Y轴20. 选中副X轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成40725, 最大值设成40776, 主要刻度单元设成2 --> 确定21. 选中副Y轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成0, 最大值设成1 --> 确定22. 以上两步目的是使主副坐标轴刻度一致, 完成后如以下图所示23. 选择中系列4--> 鼠标右键--> 数据系列格式--> 误差线Y--> 负偏差--> 自定义 "-"处输入 1 --> 选择数据标记页--> 钩选X值 --> 确定24. 选中刚刚参加的误差线 --> 鼠标右键 --> 误差线格式 --> "图案"页上颜色选红, 粗细选倒数第二粗, 刻度线标记选右侧第二个 --> 确定25. 完成后，效果如以下图所示数据标记2021-7-17，没边框？，没填充颜色？您本身在右键的格式设置里设定一下嘛~~26. 选中绘图区"已完工"系列(紫色那只) --> 鼠标右键 --> 数据系列格式--> 数据标记 --> 钩选“类别号称〞-->确定再次选中，刚加的已完工数据系列的数据标记 --> 鼠标右键 --> 数据标记格式--> 对齐-->标签位置-->数据标签内-->确定，如果一切顺利的话完成效果，如以下图所示：27. 选中主Y轴 --> 鼠标右键 --> 在"图案"页上, 全部选中无〔如以下图所示位置〕--> 在"刻度"页上, 钩选 "分类次序反转" -->确定28. 同理别离选中副Y轴, 副X轴-->鼠标右键 --> 坐标轴格式的“图案〞页面上全部选中无 --> 确定-->去除副Y,副X轴显示完成后效果如以下图所示29. 最后, 稍稍美化一下数据系列的填充颜色, 在图表选项里，给图表加个标题. 完成效果如下:30. 至此，整个甘特图制作过程结束。
甘特图（Gantt chart）是在20世纪初由亨利.甘特发明的，它可以让使用者清晰直观地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。
下面我们就结合一个具体例子来看一下它的制作过程：1.首先准备数据，作为项目前期规划一定会有类似下表样的数据，本例A1至E14单元数据为手工录入注*：本表数据，纯属虚构，如有雷同，不胜荣兴！2. 在G列与H列制作已完工和未完工天数, 其中：G2的公式为:=IF(C$16>=E2,D2,IF(C$16>C2,C$16-C2,0)), 复制从G2到G14H2的公式为:=IF(C$16<=C2,D2,IF(C$16<E2,E2-C$16+1,0)), 复制从H2到H143. 继续加数据，B16到C18为手工输入。
D16、D17、D18分别等于C16、C17、C18。
然后将D16:D18单元格格式由日期改成数值型。
至于为什么需要做这部分数据，后文有述。
目前只需要知道EXCEL的日期数据，从本质上来讲就是一个整数。
4. 开始作图。
首先同时选择B1到C14 和 G1到H14 两个区域。
注意数据区域的选择是，先选中B1到C14，然后按住Ctrl键不放，再选择G1到H1。
5. 然后，单击工具栏上的图表向导，选择“条形图” 中的“堆积条形图”，然后直接点完成。
6. 如果您操作正确的话，出来的图应该是下面这个样子。
在右侧的“图列”上按鼠标右键，选“清除”，同时将图表区拉长拉宽一些，因为这个图可能会有些大。
7. 拖动图表大小差不多是从19行到42行，从A列到P列（行高和列宽为默认），这里顺便提一下图表上的一些元素名称，下文会经常用到。
8. 在图表区上按鼠标右键--> 图表区格式 --> 在"字体"页选字号为9--> 去除自动缩放前的钩选--> 确定9. 绘图区域内，选中蓝色的数据系列 --> 右键 --> 数据系列格式10. 在"图案" 页上--> "边框" 处选择无-->"内部"处,选择无--> 然后，选择"选项" 页11. 在 "选项" 页面上--> “分类间距处”输入10 -->确定12.选中X轴 --> 鼠标右键 -->选坐标轴格式13. 在"刻度"页上--> 最小值设成40725, 最大值设成40776, 主要刻度单位设成2 --> 选择"数字"页--> 日期处选择短日期(如图)14. 在绘图区上按鼠标右键 --> 绘图区格式--> "区域" 下选一个浅色做绘较区背景 (如图) --> 确定15.选择网格线 --> 鼠标右键 --> 网格线格式 --> 选择灰色25% --> 确定16. 在图表区上按鼠标右键 --> 选择数据源 --> 窗口上的“系列“处点 "添加" 按钮, 添加出"系列4" --> 确定17. 在绘图区选中,系列4的数据系列 --> 鼠标右键 --> 图表类型 --> XY散点图 --> 散点图 --> 完成18. 在绘图区选中系列4 --> 鼠标右键 --> 数据源 --> "X值(X)"处选择C16 --> 确定19. 此刻图表上会生成副X轴, 副Y轴20. 选中副X轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成40725, 最大值设成40776, 主要刻度单位设成2 --> 确定21. 选中副Y轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成0, 最大值设成1 --> 确定22. 以上两步目的是使主副坐标轴刻度一致, 完成后如下图所示23. 选择中系列4--> 鼠标右键--> 数据系列格式--> 误差线Y--> 负偏差--> 自定义 "-"处输入 1 --> 选择数据标志页--> 钩选X值 --> 确定24. 选中刚刚加入的误差线 --> 鼠标右键 --> 误差线格式 --> "图案"页上颜色选红, 粗细选倒数第二粗, 刻度线标志选右侧第二个 --> 确定25. 完成后，效果如下图所示数据标志2011-7-17，没边框？，没填充颜色？您自己在右键的格式设置里设定一下嘛~~26. 选中绘图区"已完工"系列(紫色那只) --> 鼠标右键 --> 数据系列格式--> 数据标志 --> 钩选“类别名称”-->确定再次选中，刚加的已完工数据系列的数据标志 --> 鼠标右键 --> 数据标志格式--> 对齐-->标签位置-->数据标签内-->确定，如果一切顺利的话完成效果，如下图所示：27. 选中主Y轴 --> 鼠标右键 --> 在"图案"页上, 全部选中无（如下图所示位置）--> 在"刻度"页上, 钩选 "分类次序反转" -->确定28. 同理分别选中副Y轴, 副X轴-->鼠标右键 --> 坐标轴格式的“图案”页面上全部选中无 --> 确定-->清除副Y,副X轴显示完成后效果如下图所示29. 最后, 稍稍美化一下数据系列的填充颜色, 在图表选项里，给图表加个标题. 完成效果如下:30. 至此，整个甘特图制作过程结束。
