综合管沟工程施工工艺标准模板

一、施工前安全交底一、施工准备1. 工程概况：简要介绍工程名称、地点、规模、施工内容等基本情况。

2. 施工方案：明确施工方法、工艺流程、施工顺序等。

3. 安全管理制度：介绍施工现场的安全管理制度，包括安全责任、操作规程、应急预案等。

二、施工人员要求1. 人员资质：施工人员必须具备相应的专业技能和资质证书。

2. 安全培训：施工人员必须接受必要的安全培训，掌握安全操作技能。

3. 劳保用品：施工人员必须正确佩戴安全帽、手套、防护眼镜等劳保用品。

三、施工安全注意事项1. 施工区域划分：明确施工区域，设置安全警戒线，禁止无关人员进入。

2. 沟槽开挖安全：- 沟槽开挖前，需对地质情况进行调查，制定相应的支撑方案。

- 沟槽两侧堆土，土堆距沟边不得小于1m，高度不得大于1.5m。

- 沟槽深度超过2m时，每隔50m左右应设梯子或跳板，供操作人员上下。

- 沟槽支撑应经常检查，特别是雨后或泡槽后，一旦发现撑料走动或折断，边坡土方开裂等现象，必须采取加固措施后，方可下槽操作。

3. 材料运输安全：- 卸基础材料时，不要碰撑木、撑柱，卸料前要招呼沟槽内操作人员让开。

- 卸大石块或混凝土时，必须使用滑槽卸料，不得从地面直接倒入沟内。

- 机动翻斗车、手推车等在沟槽卸料，沟槽边缘要放挡板，防止沟槽边缘潮湿打滑而翻车坠落伤人。

4. 模板工程安全：- 在沟内摊铺找平夯实时，要注意操作，勿被横撑碰伤手、头等。

- 模板拆卸后，应先把钉子拔掉或拧松，防止模板突然脱落。

5. 电气设备安全：- 使用震动器应事先检查，震动器是否完好，操作人员必须穿绝缘鞋，戴绝缘手套。

- 操作中保持导线有足够的长度和松弛度，不使导线被拉紧，以免线头被拉断。

四、应急预案1. 触电事故：立即切断电源，对触电者进行心肺复苏，并立即拨打急救电话。

2. 坍塌事故：立即组织人员撤离危险区域，并拨打救援电话。

3. 火灾事故：立即使用灭火器进行灭火，并拨打消防电话。

二、施工过程中安全交底1. 现场巡查：施工过程中，安全员应定期进行现场巡查，发现安全隐患及时整改。

10KV综合管沟土建施工技术方案一、工程概况1.1工程简介本工程位于江门市蓬江区，交通便利，供水、供电到位，工程起点里程K24+700,终点里程K27+100。

因道路扩建配合沿线10KV线路迁移及预留后期通道，故在沿线新建10KV电力综合管沟，全线按6回、12回埋管及12回电缆沟设计。

1.2主要工程量本工程共新建12线行车埋管1043m， 12线行人埋管552m，6线行人埋管918m， 12线电缆沟988m；新建行人直线井24座，行人三通井19座，行人四通井4座，行车直线井14座，行车三通井3座，行车四通井4座，中间接头井2座。

二、编制依据2.1编制依据：2.1.1 《广佛江快速通道江门段（江杜路-迎宾西路）10KV综合管沟土建工程施工设计图层》2.1.2 《广佛江快速通道江门段（迎宾西路-西区工业路）10KV综合管沟土建工程施工设计图层》2.1.3 《广佛江快速通道江门段（西区工业路-龙湾路）10KV综合管沟土建工程施工设计图层》2.1.4 《广佛江快速通道江门段辅道工程（西环路隧道-五邑路）段K19+000~K23+100、K24+700~K27+100施工图设计第一册》2.1.5 《工程测量规范》（GB50026-2007）2.1.6 《土工试验方法标准》（GBT50123-99）2.1.7 《土的工程分类标准》（GB/T50145-2007）2.1.8 《混凝土结构工程施工质量验收规范》（GB50204-2002）2.1.9 《砌体工程施工质量验收规范》（GB50203－2011）2.2施工范围：2.2.1综合管沟基坑放线测量及开挖；2.2.2综合管沟混凝土垫层浇筑作业；2.2.3行人、行车电缆管埋管作业，市政电缆沟砖基砌筑、钢筋制安及混凝土浇筑作业；2.2.4行人、行车电缆管沟土方回填作业，市政电缆沟预制盖板制作及吊装；2.2.5行人、行车电缆接线井砖基砌筑、钢筋制安及混凝土浇筑作业，电缆接线井预制盖板制作及吊装；三、施工准备及施工部署3.1施工总目标高效、优质、安全的完成全线10KV综合管沟施工，确保2015年4月底全线贯通之目标。

第一节综合管沟工程施工方案一、施工主要工序测量放样—→沟槽开挖—→模板支安—→片石砼浇筑—→沟槽装饰—→盖板安装—→回填土二、施工方案开工前对现场进行实地勘察，根据中线、管线设计高程，对现状地面进行实测，结合现场实际地质情况，确定沟槽开挖的实际深度、宽度，并查看沟槽线内地下地上的障碍。

1．沟槽开挖1.1在开挖之前，用白灰弹出沟道开挖边线。

彻底检查一遍施工场地内的地表排水情况，做好施工场地内的排水措施，避免地表水在基坑开挖之后流入沟道内。

1.2槽槽堆土。

挖土时，根据实际情况选择一面或两出土，堆土高度不超过1.5m，具沟边不超过1m。

用挖掘机将沟道四周堆置的土或杂物卸走。

1.3沟槽开挖。

沟槽边如遇浸水,用水泵抽排，并通知甲方、设计、监理、审计到场。

1.4沟道开挖及放坡：施工放线后要由监理验线，验线后组织机械进入工地进行沟道开挖，采用机械挖土与人工配合修整，槽壁要按实际土质进行放坡，机械开挖后下留10cm由人工开挖及边坡修理。

测量员跟机械测量控制槽底高程，严禁超挖及扰动天然地基。

如遇超挖，根据深度分层回填压实。

1.5槽底坡降及高程：沿管线方向每隔20m设一块坡度板，用以控制坡降及高程。

1.6挖土注意事项（1）开挖必须严格按施工方案进行，不得超挖。

（2）沟槽四周不得任意堆放材料。

沟道开挖好之后，沟槽边严禁行走汽车。

（3）挖土过程中如出现土体较大位移，应立即停止挖土，分析原因，采取有效措施。

（4）沟槽开挖土方时应有足够的照明，电工应日夜值班。

（5）在开挖之前，召开各有关单位之间的协调会，协调组织好部分土方的外运工作，避免土方开挖途中临时停工。

（6）充分做好开挖的技术交底工作及安排落实好各工作人员，使各工作人员对自己的本职工作心中有数。

（7）沟道开挖期间内，应事先与气象部门联系，了解降雨情况，尽量避免雨天施工，且要做好雨天的防护工作。

2.模板支安按照图纸设计要求尺寸定出垫层混凝土边线位置，支设模板，支设时注意模板高度，模板采用优质木模板，在支设模板时保证工程结构形状、尺寸和相互位置的正确，并使支设模板具有足够的承载能力，强度和稳定性，能可靠地承受新浇筑混凝土的自重和侧压力，以及在施工过程中产生其它荷载，模板接缝平整严密、不漏浆，模板表面涂刷脱模剂。

第一章、编制依据1、刘庄场地室外沟的施工图纸。

2、我公司以往类似工程的施工经验。

第二章、编制原则1、满足施工规范要求的原则。

在编制施工组织设计时,严格按照工程施工规范的规定，统一标准，规范编制。

2、遵循设计图纸和施工质量验收标准的原则。

在编写主要单项工程的施工方法和技术措施时，严格按设计要求,并执行现行施工规范和质量验收标准,科学组织施工，确保工程质量。

3、坚持实事求是的原则。

在制定施工方案时,坚持科学组织，统筹安排，保证重点，均衡生产，确保高速度、高质量、高效益地完成本工程的施工。

4、坚持施工中严格管理的原则。

在施工过程中，从加强基础管理入手，确保工程安全、质量、进度、职业健康安全和环境保护等方面能够得到有效控制。

第三章、工程概况:本工程为刘庄场地建设项目中的室外管沟工程。

主沟净宽1。

5米，净高1.5米，为钢筋混凝土地沟,现浇钢筋混凝土加重沟盖板，覆土0.8米.支沟净宽1。

2米，净高0.8米，为砖砌地沟，现浇钢筋混凝土盖板，覆土0.4米.第四章、施工准备工作1、施工人员准备接到施工图纸后，我们立即组建了以项目经理李慧军为首的施工项目经理部，项目部组织机构见下表。

同时对工人进行培训教育.寺河矿刘庄场地综合管沟工程项目部组织机构2、尽快着手准备材料，并根据施工需要陆续进场.3、施工现场准备我单位将对施工现场进行总体布置，并根据施工需要，搭设各种临建设施。

第五章、主要工程项目的施工方案（一)、施工总体部署为保证4月底刘庄场地一期工程交付使用，我项目部决定，先施工东西主道路下的主沟，后施工其他主沟及支沟，分段施工。

施工中积极配合场地电缆沟、场地污水管道以及场地道路施工。

各分段地沟施工工艺流程如下:施工放线基础开挖土方基底原土打夯基础混凝土垫层钢筋混凝土（素混凝土）底板钢筋混凝土墙体(砖墙体砌筑）混凝土压顶沟内抹灰现浇混凝土沟盖板沟两侧回填土钢筋混凝土地沟施工时，预埋好管道托架的预埋件;砖砌地沟施工时，直接预埋好管道托架.（二)、土方开挖工程1、采用反铲挖机挖土，自卸汽车运土,挖出土方除预留沟两侧回填土外，其余全部运出场外。

综合管沟维修施工方案一.项目概况本项目为某城市综合管沟维修工程，综合管沟位于城市主干道下方，总长约5公里，截面尺寸为宽3米、高2.8米。

综合管沟内敷设了电缆、通信、给排水、燃气等管线，是城市基础设施的重要组成部分。

由于使用年限较长，部分区段出现结构老化、渗漏等问题，为保证城市基础设施的正常运行，现对综合管沟进行维修。

二.编制依据1.《城市综合管沟设计规范》；2.《建筑工程施工质量验收统一标准》；3.《建筑基坑支护技术规范》；4.《城市道路照明设计标准》；5.《城市给排水管道工程施工及验收规范》；6.《城市燃气管道工程施工及验收规范》；7.《电力电缆工程施工及验收规范》；8.《施工现场临时用电安全技术规范》；9.项目施工图纸及说明书。

三.施工组织设计1.施工总体布局（1）施工区域划分：根据综合管沟的实际情况，将施工区域划分为若干个区段，每个区段设置专门的施工班组，负责相应区段的维修工作。

（2）施工临时设施：在施工现场设置临时办公室、材料仓库、工具房、休息室等临时设施，以满足施工需求。

（3）施工交通组织：合理规划施工期间的交通路线，确保施工材料、设备、人员安全有序地进入施工现场。

2.施工人员组织（1）人员配置：根据施工需求，合理配置各专业施工人员，包括项目经理、施工员、安全员、质量员、材料员、机修工等。

（2）人员培训：对施工人员进行专业技能和安全知识培训，确保施工人员具备相应的操作技能和安全生产意识。

（3）人员管理：建立健全人员管理制度，明确各岗位职责，确保施工过程中的协调配合。

3.施工进度计划根据施工区段划分和工程量，制定合理的施工进度计划，确保维修工程按时完成。

4.施工质量保证措施（1）施工前，对施工图纸进行会审，明确施工要求和质量标准。

（2）施工过程中，严格执行国家、行业和地方的施工质量验收标准，确保工程质量。

（3）加强施工过程质量控制，实行质量员跟班制度，及时发现问题，督促整改。

四.施工工艺1.综合管沟维修工艺流程：拆除原有设施→清理沟槽→修补损坏部位→加固结构→恢复管线→回填土方。

综合管沟施工方案本标段设I、Ⅱ型综合管沟，平均埋深约2.6米，因此原则上在其它管道施工完成并回填土后进行施工，过路的管线与道路施工密切配合，合理安排时间，预先埋设，不防碍道路施工。

综合管沟施工工艺流程：放线定位→沟槽开挖→沟底人工开挖→基础处理→基础混凝土浇筑→墙身混凝土浇筑→台帽混凝土浇筑→预制盖板吊装→土方回填。

一、放线定位依据图纸及甲方提供的坐标、标高控制网布置图、编制放线作业指导书，经甲方、监理批准后实施。

依据作业指导书及坐标控制点，采用经计量、检定合格的测量仪器(经纬仪、水平线、测量绳)进行测量，设置控制木桩。

需开挖断面将控制木桩设在距上边口1.5m处或沟边附近的电杆及围栏处，在平面转角和断面转角处必须设置控制木桩，控制木桩设置完成后进行复测，核对无误后，填写控制木桩放线定位记录，监理签字认可，沟槽底部中心及标高控制线一定要严格测量，控制尺寸不超过允许值范围。

二、管沟槽开挖(1)开挖依据施工控制木桩设置图和定位作业指导书要求进行，采用白灰撒线，报经业主、监理验收合格后，方可施工。

(2)管沟开挖之前，为了保护周围环境和文明施工及安全，必须在管沟两边设置密闭防护栏，使行人车辆完全与施工现场隔离。

(3)在距施工现场20m处设置安全警示牌，在基坑周围拉上三角刀旗，基坑侧壁稳定处设置供工人上下基坑使用的梯子，在防护栏上每隔10m处设置安全警示标语和文明施工标语及安装夜间施工警示装置，夜间设置指示灯。

(4)管道采用开槽施工方法施工。

采用机械开挖，保留200～300mm 土，采用人工清槽，不得超挖，如若超挖，应进行地基处理。

当有地下水时，地下水位应降至槽底最低点500mm以下，以保证干槽施工。

为保证作业人员能够正常开展工作和顺利安装、拆卸模板，沟槽开挖的宽度在一侧加宽500mm。

根据现场开挖土质性质，考虑到坡顶有动荷载，边坡坡度放在1:1.75。

槽底埋有不易清除的块石等坚硬物体时，应挖至设计标高以下150～200mm，然后铺上级配碎石并夯实。

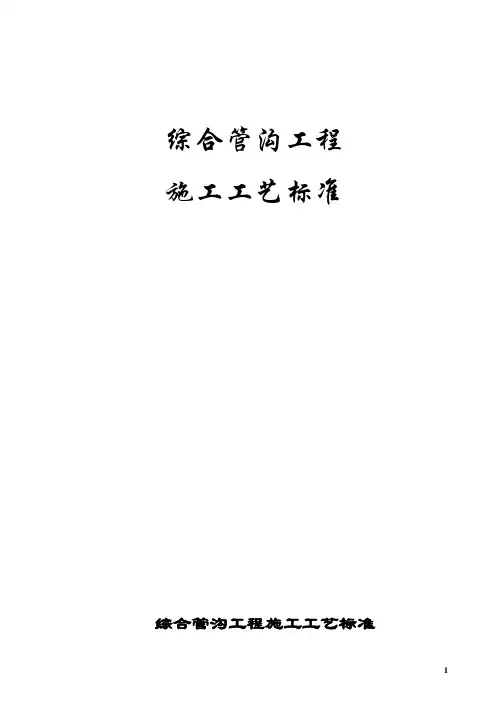

综合管沟工程施工工艺标准综合管沟工程施工工艺标准一、工程概况XXX城中环路作为各大学主要出入口，外侧为各大学校区，内侧为生活服务区，根据各专业规划，大部分电力电缆、通讯电缆都布置在中环道路下面，自来水管线、燃气管线也沿中环路埋设，因而中环路道路实施综合管沟可发挥综合优势，综合管沟建设在道路中央绿化带下，以尽量减少上部覆土厚度，降低工程造价。

广州大学城中环路综合管沟施工特点：综合管沟为地下防水钢筋混凝土结构，防水等级为S6级，采用明挖现浇法施工。

管沟采用单层三跨箱型框架结构，宽7m，底板至顶板3.1m，埋深1.5m；其结构受力体系由侧墙、中墙、底板和顶板等组成。

在板和墙的交界处设置受力斜托；主体结构设全外包涂料防水层。

我们根据其结构及施工工序，确定了其主要施工工艺流程：2.1基坑开挖工艺流程2.2基坑开挖施工方法根据施工图设计及现场实际地质情况，中环三标将管段内综合管沟基坑开挖分成三部分：1、一般路基处理段；2、为不良地质及软土路基处理段（根据现场开挖实际情况）；3、穿越河涌箱涵、与放射线交叉处深基坑处理段。

1、一般路基处理段基坑实际开挖深度3.95米（综合管沟埋深4.6 m、15cm砼垫层，扣除80cm路面）。

开挖拟采用人工配合机械纵向分段竖向分层的方式进行。

开挖出来的土方，保留符合回填要求的部分临时堆放在施工区堆放场地内，其余弃方或运至软基处理段。

基坑由中间向两端分别纵向分段、竖向分层开挖，每段基坑的开挖长度与主体分节相对应。

为了有利于基底排水及施工流水作业，开挖面比主体施工段超前2～3节，根据K4+730～K4+795试验段开挖结果判断，地质条件较好，开挖面坡度定为1:0.5，开挖完成后采用覆盖彩条布处理。

一般路基处理段2、地质不良及软土路基处理段a.如K5+410~K5+950段：基坑土质含水量大、含砂率大，开挖时基坑侧壁不稳定，极易坍塌，须采取特殊支护。

我部曾尝试放缓基坑边坡度的方法施工，但已通的两车道边线距基坑边线仅4.5m，考虑施工时的工作空间1m及车道安全距离1m，基坑侧壁坡度仅为1：0.5，远远达不到该种土质的稳定坡度。

综合管沟施工工艺4.1、工程概况综合管沟结构采用单层三跨至多跨封闭箱型框架结构，长2450m，宽7m，底板至顶板4.5m。

综合管沟结构受力体系由侧墙、中墙、底板和顶板等组成。

在板和墙的交界处设置受力斜托。

主体结构设全外包涂料防水层。

综合管沟结构主要工程数量有：砼总方量23457，钢筋23457 吨，砂10270，石屑3738。

4.2、施工工艺流程4.2.1、施工工艺流程4.2.2、结构施工步骤4.3、施工方法1）主体结构构件受力钢筋的搭接（焊接）位置应满足《混凝土结构工程施工与验收规范》（GB50204-92）、《钢筋焊接及验收规程》（JGJ18-96），同时还应注意各构件的受力方向，正确判定各截面的受拉面，以选定钢筋施工连接的最佳位置。

2）变形缝、施工缝的设置变形缝25m 左右设置一道，宽度小于20mm。

纵向施工缝设在结构底板面倒角以上0.5m 处。

施工缝处的钢筋应留够搭接长度，并在同一断面的钢筋接头不超过钢筋总面积的25%。

在施工缝中新浇筑混凝土前，先将旧混凝土表面按规范要求凿毛，用高压水冲洗干净。

3）钢筋绑扎前设置具有一定强度的垫块，确保钢筋有足够的保护层。

钢筋网设置蹬筋，防止钢筋网挠度过大。

4）混凝土养护严格按有关规范、规程的规定进行。

在炎热天气下，在混凝土密实成型后进行30 分钟的早期养护，不允许在无覆盖的情况下直接在混凝土表面上浇水养护。

5）主体结构顶板，当净跨度大于4m 时，施工模板时作起拱措施。

起拱高度为结构净跨度的0.1～0.3%，且不小于20mm。

6）施工过程中，严格按有关杂散电流防护设计对钢筋的要求进行施工，同时根据杂散电流防护要求预留预埋件。

7）施工时，所有结构的底板、侧墙、顶板及中隔墙在达到设计强度后方能拆除模板。

4.3.1、模板、支架及脚手架施工1）模板及支架施工技术要求(1)模板必须支撑牢固、稳定，不得有松动、跑模、超标准变形下沉等现象。

对超重、大体积混凝土施工时模板支撑钢度须进行设计计算，并经监理审批。

10KV综合管沟土建施工技术方案一、工程概况1.1工程简介本工程位于江门市蓬江区，交通便利，供水、供电到位，工程起点里程K24+700,终点里程K27+100。

因道路扩建配合沿线10KV线路迁移及预留后期通道，故在沿线新建10KV电力综合管沟，全线按6回、12回埋管及12回电缆沟设计。

1.2主要工程量本工程共新建12线行车埋管1043m， 12线行人埋管552m，6线行人埋管918m， 12线电缆沟988m；新建行人直线井24座，行人三通井19座，行人四通井4座，行车直线井14座，行车三通井3座，行车四通井4座，中间接头井2座。

二、编制依据2.1编制依据：2.1.1 《广佛江快速通道江门段（江杜路-迎宾西路）10KV综合管沟土建工程施工设计图层》2.1.2 《广佛江快速通道江门段（迎宾西路-西区工业路）10KV综合管沟土建工程施工设计图层》2.1.3 《广佛江快速通道江门段（西区工业路-龙湾路）10KV综合管沟土建工程施工设计图层》2.1.4 《广佛江快速通道江门段辅道工程（西环路隧道-五邑路）段K19+000~K23+100、K24+700~K27+100施工图设计第一册》2.1.5 《工程测量规范》（GB50026-2007）2.1.6 《土工试验方法标准》（GBT50123-99）2.1.7 《土的工程分类标准》（GB/T50145-2007）2.1.8 《混凝土结构工程施工质量验收规范》（GB50204-2002）2.1.9 《砌体工程施工质量验收规范》（GB50203－2011）2.2施工范围：2.2.1综合管沟基坑放线测量及开挖；2.2.2综合管沟混凝土垫层浇筑作业；2.2.3行人、行车电缆管埋管作业，市政电缆沟砖基砌筑、钢筋制安及混凝土浇筑作业；2.2.4行人、行车电缆管沟土方回填作业，市政电缆沟预制盖板制作及吊装；2.2.5行人、行车电缆接线井砖基砌筑、钢筋制安及混凝土浇筑作业，电缆接线井预制盖板制作及吊装；三、施工准备及施工部署3.1施工总目标高效、优质、安全的完成全线10KV综合管沟施工，确保2015年4月底全线贯通之目标。

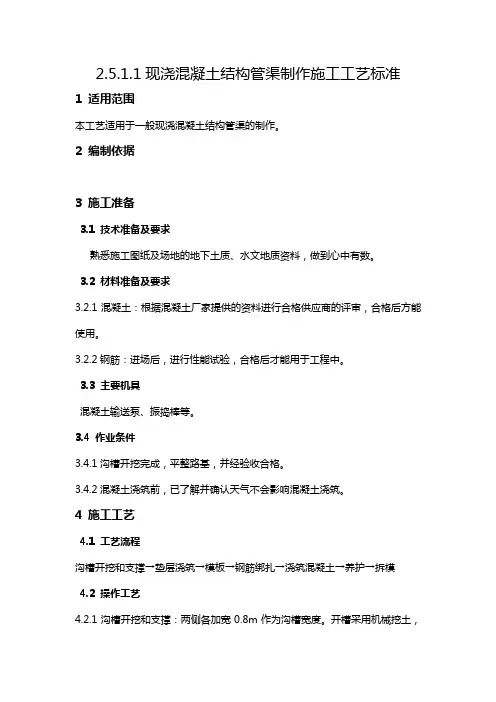

2.5.1.1现浇混凝土结构管渠制作施工工艺标准1 适用范围本工艺适用于一般现浇混凝土结构管渠的制作。

2 编制依据3 施工准备3.1 技术准备及要求熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。

3.2 材料准备及要求3.2.1混凝土：根据混凝土厂家提供的资料进行合格供应商的评审，合格后方能使用。

3.2.2钢筋：进场后，进行性能试验，合格后才能用于工程中。

3.3 主要机具混凝土输送泵、振捣棒等。

3.4 作业条件3.4.1沟槽开挖完成，平整路基，并经验收合格。

3.4.2混凝土浇筑前，已了解并确认天气不会影响混凝土浇筑。

4 施工工艺4.1 工艺流程沟槽开挖和支撑→垫层浇筑→模板→钢筋绑扎→浇筑混凝土→养护→拆模4.2 操作工艺4.2.1沟槽开挖和支撑：两侧各加宽0.8m作为沟槽宽度。

开槽采用机械挖土，用1立方挖机，边开挖边支撑。

沟槽采用桐木支撑，支撑水平间距为2.5m。

桐木设上下两道，用槽钢作为钢围檩。

4.2.2垫层浇筑：垫层为10cmC15混凝土，采用方木作为模板，方木外用木桩做支撑，同时在木桩上将混凝土垫层标高的标记刻在木桩上拉线控制。

模板支立后，先铺一层碎石垫层，然后再浇筑混凝土。

混凝土采用泵送商品混凝土，人工整平和抹面，由于预制综合管沟对垫层要求较高，所以对垫层混凝土面的标高和表面平整度的要求也大大提高，平整度控制在5mm以内。

4.2.3模板：根据设计管渠，正确支模。

4.2.4钢筋：钢筋品种、规格需符合设计要求。

4.2.5混凝土浇筑：4.2.5.1混凝土浇筑前，用人工及吹风机将模板内杂物清除干净，对支架、模板、钢筋和预埋件进行全面检查，同时对发电机和振捣棒等机械设备进行检查，确保万无一失。

4.2.5.2混凝土浇筑应对称纵向中心线，先中心，后两侧对称浇筑。

浇注过程中，随时检查混凝土的坍落度。

4.2.5.3混凝土振捣采用40插入式振动棒，移动间距不应超过振动棒作用半径的1.5倍，作用半径约为振动棒半径的8～9倍。

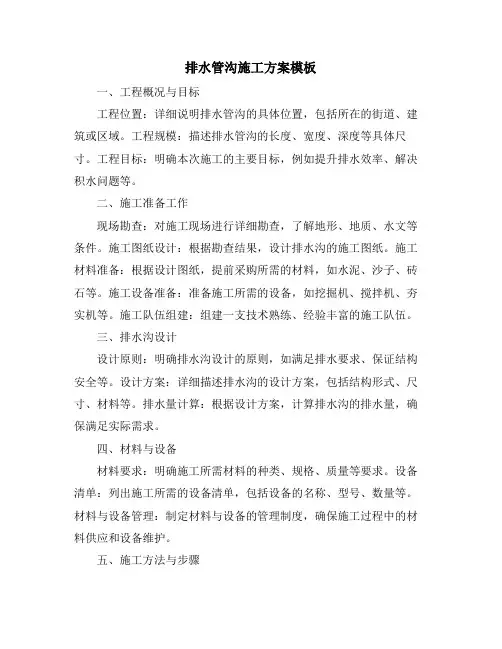

排水管沟施工方案模板一、工程概况与目标工程位置：详细说明排水管沟的具体位置，包括所在的街道、建筑或区域。

工程规模：描述排水管沟的长度、宽度、深度等具体尺寸。

工程目标：明确本次施工的主要目标，例如提升排水效率、解决积水问题等。

二、施工准备工作现场勘查：对施工现场进行详细勘查，了解地形、地质、水文等条件。

施工图纸设计：根据勘查结果，设计排水沟的施工图纸。

施工材料准备：根据设计图纸，提前采购所需的材料，如水泥、沙子、砖石等。

施工设备准备：准备施工所需的设备，如挖掘机、搅拌机、夯实机等。

施工队伍组建：组建一支技术熟练、经验丰富的施工队伍。

三、排水沟设计设计原则：明确排水沟设计的原则，如满足排水要求、保证结构安全等。

设计方案：详细描述排水沟的设计方案，包括结构形式、尺寸、材料等。

排水量计算：根据设计方案，计算排水沟的排水量，确保满足实际需求。

四、材料与设备材料要求：明确施工所需材料的种类、规格、质量等要求。

设备清单：列出施工所需的设备清单，包括设备的名称、型号、数量等。

材料与设备管理：制定材料与设备的管理制度，确保施工过程中的材料供应和设备维护。

五、施工方法与步骤施工流程：描述施工的整体流程，包括土方开挖、基础处理、沟体砌筑、设备安装等。

关键步骤说明：对施工过程中的关键步骤进行详细说明，确保施工质量。

施工进度计划：制定施工进度计划，明确各阶段的任务和时间节点。

六、质量与安全措施质量控制：制定质量控制措施，确保施工质量符合设计要求。

安全管理：制定安全管理措施，确保施工过程中的人员安全和设备安全。

应急预案：制定应急预案，应对施工过程中可能出现的突发事件。

七、工程验收与维护验收标准：明确工程验收的标准和程序，确保工程质量符合要求。

验收流程：描述工程验收的流程，包括初验、复验等环节。

维护管理：制定维护管理制度，确保排水管沟的长期稳定运行。

八、环境保护与治理环保要求：明确施工过程中应遵守的环保要求，减少对环境的影响。

10KV综合管沟土建施工技术方案一、工程概况1.1工程简介本工程位于江门市蓬江区，交通便利，供水、供电到位，工程起点里程K24+700,终点里程K27+100。

因道路扩建配合沿线10KV线路迁移及预留后期通道，故在沿线新建10KV电力综合管沟，全线按6回、12回埋管及12回电缆沟设计。

1.2主要工程量本工程共新建12线行车埋管1043m， 12线行人埋管552m，6线行人埋管918m， 12线电缆沟988m；新建行人直线井24座，行人三通井19座，行人四通井4座，行车直线井14座，行车三通井3座，行车四通井4座，中间接头井2座。

二、编制依据2.1编制依据：2.1.1 《广佛江快速通道江门段（江杜路-迎宾西路）10KV综合管沟土建工程施工设计图层》2.1.2 《广佛江快速通道江门段（迎宾西路-西区工业路）10KV综合管沟土建工程施工设计图层》2.1.3 《广佛江快速通道江门段（西区工业路-龙湾路）10KV综合管沟土建工程施工设计图层》2.1.4 《广佛江快速通道江门段辅道工程（西环路隧道-五邑路）段K19+000~K23+100、K24+700~K27+100施工图设计第一册》2.1.5 《工程测量规范》（GB50026-2007）2.1.6 《土工试验方法标准》（GBT50123-99）2.1.7 《土的工程分类标准》（GB/T50145-2007）2.1.8 《混凝土结构工程施工质量验收规范》（GB50204-2002）2.1.9 《砌体工程施工质量验收规范》（GB50203－2011）2.2施工范围：2.2.1综合管沟基坑放线测量及开挖；2.2.2综合管沟混凝土垫层浇筑作业；2.2.3行人、行车电缆管埋管作业，市政电缆沟砖基砌筑、钢筋制安及混凝土浇筑作业；2.2.4行人、行车电缆管沟土方回填作业，市政电缆沟预制盖板制作及吊装；2.2.5行人、行车电缆接线井砖基砌筑、钢筋制安及混凝土浇筑作业，电缆接线井预制盖板制作及吊装；三、施工准备及施工部署3.1施工总目标高效、优质、安全的完成全线10KV综合管沟施工，确保2015年4月底全线贯通之目标。

综合管沟施工方案1.工程概况：本标范围设计3#路有综合管沟，埋设在道路的人行道下，综合管沟形式为双舱，标准断面净空尺寸 2.5×2.8m,里程为G0+38.394~ G0+484.593，设计长446.199米，挖方地段约360米、填方地段约86米，板顶填土方2~2.5米,平均挖深约5.6米,混凝土设计为Ｃ30防水混凝土,抗渗标号为Ｓ6。

3号路综合管沟在道路中的位置如下：2.施工总体部署:2.1填方地段:路基先施工半幅、另半幅待管沟施工完后填筑施工，管沟施工时距沟顶2米左右处挖排水沟、防止地表水流入沟内。

2.2挖方地段:路堑挖到路面标高,施工管沟, 沟顶处挖排水沟、防止地表水流入沟内。

2.3安排两个工作面集中先施工填方地段。

2.4基槽采用机械配合人工挖基,自卸车弃土,模板采用组合钢模板拼装,砼采用商品砼，输送车配合砼输送泵入模,插入式振动器捣固，砼结构分两次施工、第一次施工到底板顶面流水面30㎝处、第二次边墙及箱顶一次施工完。

3施工总体安排:3.1综合三队负责施工综合管沟工程，综合管沟主要材料数量如下：3.2主要机械设备表3.2施工管理人员：4质量安全目标:4.1质量目标工程合格率100%，优良率95%以上，做到开工必优，一次成优，创广东省优质工程。

4.2 安全目标实现“六无、一控、一消灭、一创建”六无：无施工行车险性以上事故；无因工死亡事故；无职工重伤事故；无交通责任事故；无火灾事故；无压力容器锅炉爆炸事故。

一控：年轻伤负伤频率控制1.2‰以下。

一消灭：消灭惯性事故。

一创建：创建广州地区安全样板施工工地。

5施工工期:施工计划工期2003.10.08—2003.12. 25，具体工序工期见施工进度横道图。

6管沟施工方法:6.1施工工艺框图(详见工艺框图)6.2开挖沟槽:工作面孔50㎝、边坡度不小于1：0.5,开挖采用挖掘机配合人工开挖，挖至基底20cm处由人工开挖,弃土运至路堤填方,严禁堆放在坡顶上。

一、交底目的为确保管沟开挖施工过程中的安全，预防事故发生，现将管沟开挖施工安全技术要求进行交底。

二、交底内容1. 施工前的准备工作（1）施工前必须进行详细的地质、水文和地下管道的调查工作，制定出相应的土方开挖方案。

（2）了解并掌握施工区域的地下管网分布情况，确保施工过程中不损坏地下管线。

（3）对施工人员进行安全教育和培训，提高安全意识。

2. 施工过程中的安全措施（1）开挖沟槽时，必须从上而下进行，严禁掏洞挖土施工。

（2）严格按照土质和深度情况进行放坡，放坡系数按施工规范执行。

（3）施工区域狭窄或条件有限，不能放坡时，应采取固壁支撑措施。

（4）施工时发现土壤有裂缝、落土或滑动现象时，应立即采取加固措施或排除险情后再施工。

（5）吊运土方的绳索、滑轮、钩子等应牢固无损。

起吊时，垂直下方不得有人。

（6）拆除支撑时，应从下而上逐步拆除。

更换支撑、支架时，应先架上新的，再拆下旧的，各种支撑方式都要设好上下阶梯，禁止踩踏支撑上下。

3. 雨季、冬季施工要求（1）全面检查原有排水系统，进行疏浚，必要时增加排水措施，保证水流畅通。

（2）开挖基坑（槽）或管沟时，四周垒填土埂，防止雨水流入，并要注意边坡和直立壁的稳定。

（3）必要时增设反撑，并加固边坡和支撑的检查。

（4）雨季施工不宜靠边施工，确保施工安全。

4. 夜间施工要求（1）夜间施工必须配备足够的照明设施，确保施工区域明亮。

（2）施工人员必须佩戴安全帽、反光背心等安全防护用品。

（3）夜间施工应设专人指挥，确保施工安全有序。

三、安全注意事项1. 施工人员必须遵守国家有关安全生产的法律、法规和标准，严格按照安全技术交底要求进行施工。

2. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报处理。

3. 施工人员必须熟悉所使用的施工机械和工具的性能，确保施工安全。

4. 施工现场应设立安全警示标志，提醒施工人员注意安全。

四、总结本次安全技术交底，旨在提高施工人员的安全意识，确保管沟开挖施工过程中的安全。

6.7 综合管沟工程龙凤路综合管沟在道路南侧绿化带及辅道非机动车道下，设计范围为K0+100-K1+915.5，全长约1.82km。

综合管沟内收纳市政管线有：110KV高压电缆、10KV中压电缆、通信电缆、给水管、中水管，其中中水管为预留管位。

管沟采取矩形箱涵结构形式，为双仓，其中给水管、通信电缆、中水管设于一仓（综合仓，净空尺寸B*H=3.4m*3.0m）；110KV高压电缆、10KV中压电缆设于一仓（电力仓，净空尺寸B*H=2.0m*3.0m）。

6.7.1 综合管沟设计（1）、入沟管线类型及数量K0+100-K1+915.5段入沟管线容量：110KV高压电缆2回、10KV中压电缆20回、通信电缆24根、一根DN800给水管、预留一根中水管安装空间，中水管径DN400 （2）、横断面设计综合管沟标准横断面采取双仓结构形式。

给水管、通信电缆、预留中水管位共仓（综合仓），综合仓断面尺寸大小为B*H=2.4m*3.0m；110KV高压电缆、10KV 中压电缆共仓（电力仓），电力仓断面尺寸大小为B*H=2.0m*3.0m。

（3）、综合仓设计通道设计：综合仓设置管道安装、检修及维护通道，给水管道采取平板车运输，通道宽度1.0m；通信支架设计：通信管线采取支墩敷设，桥架可依据实际需要分层分期安装。

中水管预留设计：中水管只预留管位，不设计支墩及管线。

给水管道设计：给水管采取支墩安装形式。

综合仓底板采取C15砼向一侧找坡，坡度1.0%，用1：2水泥砂浆抹面，排水沟侧最低点厚度50mm（含抹面）。

（4）、电力仓设计通道设计：电力仓设电缆安装、检修及维护通道，通道宽度1.0m。

高压电缆支架设计：综合管沟全线设置高压电缆支架。

中压电缆设计：综合管沟全线设置中压电缆支架。

装修设计：电力仓底板采取C15砼向一侧找坡，坡度1.0%，用1：2水泥砂浆抹面，排水沟侧最低点厚度50mm（含抹面）。

（5）、纵断面设计综合管沟纵断面标准上和道路纵段保持一致，管沟正常段根据覆土大于2.5m 设计。

综合管沟专项施工方案第一章工程概况一、工程概况中共湖北省委党校（湖北省行政学院）新校区项目位于武汉市黄陂区盘龙城开发区丰山村、刘古塘村征地范围内，场地东临新教湖，北靠丰荷山，校区规划中的汤仁海路连接机场高速，规划的宋家岗东路从校区东侧通过，规划的宋家岗西路从校区西南侧通过，规划的宾连路从校区中部通过，总体而言，项目建设场地地势较开阔。

拟建场地位于丰荷山东南侧，现状地形呈西北高、东南低之势，综合管沟全长约450米，宽2.7米至4米，高3.3米，东边紧邻体育场，北边紧邻学员宿舍楼，南边紧邻食堂，校区规划场坪标高依现状地势而定，分多级由东南至西北按24.70-28.30米进行控制，各级标高间由园区道路进行过渡衔接。

第二章编制依据一、编制依据1.电缆管沟工程施工设计图纸；2.地下工程防水技术规范（GB50108-2001）3.建筑工程质量检验评定标准（GBJ301-88）4.钢筋焊结网混凝土结构技术规程（JGJ114-2003）5.建筑工程质量验收评定统一标准（GB50300-2001）6.市政基础设施工程质量检验与验收统一标准（DBJ01-90-2004）7.钢筋焊接及验收规程（JGJ18-2003）8.混凝土结构工程施工质量验收规范（GB50204-2002）二、编制遵循原则在充分理解设计图纸和对现场进行细致考察的基础上，根据图纸会审提出的修改意见，本施工组织设计编制原则除按照常规施工项目的传统编制原则之外，针对本工程所处地理位置、施工特点、地质水文资料和设计的特殊要求，确定补充原则如下：1、各单项工程采用的施工方法及工艺必须是最成熟、最可靠、最有效的，以确保2、突出科学管理施工中采用信息化管理是本施工组织设计编制的要点，主要体现在：工程进度节点的科学计划和工程质量的有效监控。

3、合理进行施工总体部署，进度安排作到科学严密。

4、施工组织设计的编制始终按照技术可靠、工艺先进、措施得力并确保工程质量和施工安全，因此在施工全过程中，我公司充分考虑在施工过程中各种有利和不利因素的前提下，把质量体系和安全措施落实到位，确保万无一失的组织好本工程施工。
