《水力学》实验指导书编者：水力学课成组二OO九年九月绪言一、实验的意义和目的：水力学是一门技术科学，它是力学的一个分支，水力学是以水为主要研究对象。
依据水力学的特点，水力学实验就更有它的重要性。
我们知道水力学问题，是个错综复杂的问题，它的复杂性就在于影响它的因素很多。
不只是由理论分析所能解决。
有不少水力学公式都是通过实验而总结出来的。
在某些场合，实验就成为解决问题的主要途径。
因此，水力学实验，无论对从事理论研究或对解决生产实际问题都具有极其重要的意义。
水力学教学实验的目的主要有以下几个方面：1、观察流动现象，扩大感性认识，提高理论分析的能力。
2、验证力学原理，测定经验系数值，以巩固所学的理论知识。
3、学会使用实验室的基本量测仪器，掌握一定的实验技能。
4、培养分析实验数据、整理实验成果及编写实验报告的能力。
5、培养严谨踏实的科学作风以及爱护国家财产的良好品德。
二、学生实验守则：1、实验前必须认真进行预习预习时应仔细阅读实验指导书及有关的教材资料，明确实验的目的、要求和相关的实验原理，了解操作步骤和有关的仪器设备，做到心中有数，并列绘出实验需要的表格。
2、严肃认真进行实验到实验室后必须保持安静，不得谈笑喧哗，不准吸烟，不准乱动与本实验无关的设备。
实验前应先组成小组，由小组长负责召集本组同学讨论试验步骤及量测项目，并进行分工轮换，以便有条不紊和协调一致地进行实验。
3、保持良好的科学作风实验时，应尊重原始实验数据，不得任意更改。
实验后，应进行必要的检查和补充，经指导教师同意后，方能离开实验室。
实验课程完成后，应及时整理实验数据，绘制所要求的关系曲线和认真编写实验报告，按时上交批改。
4、遵守规章制度，爱护国家财产实验时必须遵守实验室各项规章制度，服从教师和实验人员的指导，严格遵守操作规程，如发生事故或损坏设备，应立即向指导教师和实验人员报告，查清责任，按学校有关规定赔偿和处理。
实验中特别注意人身和仪器设备的安全，尽量保持场地的整洁卫生，实验完毕后必须将场地打扫干净，仪器设备按原状整理好。
流体力学实验指导书(新版)(总24页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《水力学》实验教学指导书及报告姓名：班级：学号：唐山学院土木工程系序言水力学是应用性较强的专业技术基础课。
从学科的发展来看，水力学属于技术基础学科，实验方法和实验技术是促进其发展的重要研究手段。
由于流体运动的复杂性，水力学的研究及应用就更加离不开科学实验，其发展很大程度上取决于实验技术的进步。
因此，水力学实验是巩固和加深理论知识的学习、探求流体运动规律、解决工程实际问题的重要环节，通过实验教学，掌握各种实验方法，规范操作，提高实验技能。
一、实验教学目的：（1）观察流动现象，增强感性认识，提高实验分析能力。
（2）根据实测资料验证水力学基本理论，以加强和巩筑理论知识的学习。
（3）学会使用基本的测量仪器，掌握测量技术。
（4）培养分析实验数据，整理实验成果和编写实验报告的能力。
（5）培养严谨踏实的科学态度和合作精神，为未来进行研究和实际工作打下基础。
二、实验教学要求：（1）每次实验前，预习教材中有关内容及实验指导书，了解本次实验的目的、原理、步骤和所要验证的理论。
（2）认真听取指导教师讲解，弄清实验方法和步骤后，方能动手实验。
（3）实验中，应注意观察实验现象，细心读取实验数据，并做相应的记录，原始数据不得任意修改。
（4）实验小组内每位学生亲自动手、相互配合、共同完成实验。
（5）实验态度严肃、方法严密，一丝不苟进行操作。
（6）实验完毕应清理设备及实验室，实验设备摆放整齐。
三、实验报告要求：（1）实验报告是实验资料的总结、是实验的成果。
通过完成实验报告，可以提高分析问题的能力，要求必须独立完成并按规定时间交给指导教师。
（2）实验报告一般包括以下几项内容：①班级、姓名、同组人及实验日期。
②实验名称及实验目的。
③实验原理。
④实验装置简图及仪器。
⑤流动现象的描述及实验原始记录。
⑥计算实验结果。

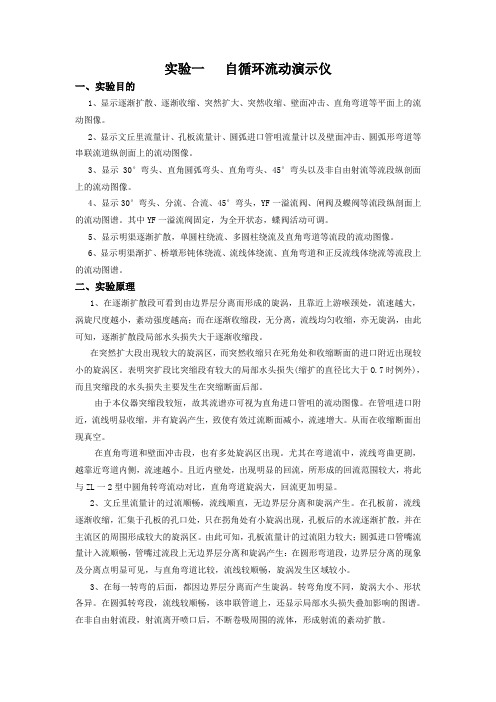

实验一自循环流动演示仪一、实验目的1、显示逐渐扩散、逐渐收缩、突然扩大、突然收缩、壁面冲击、直角弯道等平面上的流动图像。
2、显示文丘里流量计、孔板流量计、圆弧进口管咀流量计以及壁面冲击、圆弧形弯道等串联流道纵剖面上的流动图像。
3、显示30°弯头、直角圆弧弯头、直角弯头、45°弯头以及非自由射流等流段纵剖面上的流动图像。
4、显示30°弯头、分流、合流、45°弯头，YF一溢流阀、闸阀及蝶阀等流段纵剖面上的流动图谱。
其中YF一溢流阀固定，为全开状态，蝶阀活动可调。
5、显示明渠逐渐扩散，单圆柱绕流、多圆柱绕流及直角弯道等流段的流动图像。
6、显示明渠渐扩、桥墩形钝体绕流、流线体绕流、直角弯道和正反流线体绕流等流段上的流动图谱。
二、实验原理1、在逐渐扩散段可看到由边界层分离而形成的旋涡，且靠近上游喉颈处，流速越大，涡旋尺度越小，紊动强度越高；而在逐渐收缩段，无分离，流线均匀收缩，亦无旋涡，由此可知，逐渐扩散段局部水头损失大于逐渐收缩段。
在突然扩大段出现较大的旋涡区，而突然收缩只在死角处和收缩断面的进口附近出现较小的旋涡区。
表明突扩段比突缩段有较大的局部水头损失(缩扩的直径比大于O.7时例外)，而且突缩段的水头损失主要发生在突缩断面后部。
由于本仪器突缩段较短，故其流谱亦可视为直角进口管咀的流动图像。
在管咀进口附近，流线明显收缩，并有旋涡产生，致使有效过流断面减小，流速增大。
从而在收缩断面出现真空。
在直角弯道和壁面冲击段，也有多处旋涡区出现。
尤其在弯道流中，流线弯曲更剧，越靠近弯道内侧，流速越小。
且近内壁处，出现明显的回流，所形成的回流范围较大，将此与ZL一2型中圆角转弯流动对比，直角弯道旋涡大，回流更加明显。
2、文丘里流量计的过流顺畅，流线顺直，无边界层分离和旋涡产生。
在孔板前，流线逐渐收缩，汇集于孔板的孔口处，只在拐角处有小旋涡出现，孔板后的水流逐渐扩散，并在主流区的周围形成较大的旋涡区。
伯诺里方程实验一部分：实验预习报告一、实验目的要求1．掌握恒定总流的能量方程。
2．掌握有压管流中水动力学的能量转换特性。
3．掌握渐变流过流断面压强分布。
4．认识离心惯性力对动水压强的影响。
5．掌握管流流量、压强等水动力学要素的实验量测方法。
6．掌握有压管流总水头线、测压管水头线的绘制方法。
二、实验原理均匀流或渐变流过水断面上的压强分布服从于水静力学规律。
而当水流沿弯管运动时，由于离心惯性力作用，外侧压强大，内侧压强小，过水断面上的压强分布不再服从于水静力学规律。
在实验管路中沿管内水流方向取n个过水断面。
可以列出进口断面至另一断面的伯诺里方程式，从已设置的各断面的测压管中读出测压管水头值，测出通过管路的流量，即可计算出断面平均流速及流速水头，从而即可得到各断面测压管水头和总水头。
三、主要仪器设备及耗材主要实验设备：自循环能量方程实验仪。
实验耗材：塑料管、调速器、量筒、秒表等。
四、实验方法与步骤1．准备熟悉实验装置，记录有关常数。
2．开启水泵。
3．关闭调节阀，检查所有测压管水面是否齐平。
如不平则需查明原因并加以排除。
4．打开调节阀，观察1）测压管水头线和总水头线的变化趋势；2）位置水头、压强水头之间的相互关系；3）渐变流断面上测点（2）、（3）的测压管水头是否相同；4）弯管断面上测点（10）、（11）的测压管水头是否相同；5）当流量变化时测压管水头线和总水头线如何变化。
5．当调节阀接近全开时，测计各测压管液面读数，同时用体积法测计流量。
6．改变流量，重复上述测量2次。
7．实验完毕，关闭水泵，清理实验桌面及场地。
第二部分：实验过程记录水箱液面高程▽0= cm；上管道轴线高程▽1= cm管径记录表第三部分：结果与讨论1. 计算流速水头和总水头。
流速水头v22. 绘制最大流量下的总水头线、测压管水头线。
动量定律实验一部分：实验预习报告一 、实验目的要求1．验证恒定总流的动量方程；2．通过对动量与流速、流量等因素间相关性的分析，进一步掌握动量守恒原理。
《流体力学》实验指导书适用专业：土木青岛理工大学环境与市政工程学院2015 年04 月目录实验一静水压强实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1实验二能量方程演示实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3实验三文丘里流量计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4实验四动量方程演示实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11实验五水流流态实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12实验六沿程阻力水头损失实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14实验七局部水头损失实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18实验八旋涡演示实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24实验九水跃演示实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25实验十流谱与流线演示实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25实验一静水压强实验实验目的：23１、测定静止液体内任意一点的静水压强２、在重力作用下静止液体中任何一点的势能都相等 ３、测定酒精的重度 值、 实验原理 ：1、根据水静力学基本方程： P=P 0+ h式中： P —液体中任意一点的压强， （ Pa ）；P 0—表面压强， （Pa ）； —液体的重度，（9800N/m 3）； h —对应计算的液体淹没深度， （ cm ）。
2、势能公式：p Ap BAB式中： Z —位置水头； p —压强水头。
三、 实验装置 ： 如图图一①放气阀；②密闭容器；③直尺；④针管；⑤阀门 四、实验步骤 ：１．读取 A 、B 两点的刻度 A 、 B ２．打开容器上的阀门①。
容器内表面压强 P 0= P a ，各测压管液面齐平３．关闭阀门①，打开阀门⑤，用针管向容器②内输水，此时P 0﹥ P a，关4闭阀门⑤，读各测压管液面标高▽ １，▽ ２，⋯⋯▽ ７ 记入表中， P 0﹥ P a 做三次 ４．打开阀门①使容器内表面压强 P 0= P a ，检查各测压管液面是否齐平， 否则重新排气 ５．关闭①打开⑤，用针管抽出容器内的水，容器表面压强P 0﹤ P a ，改变容器中的水位重复三次，每次将各测压管液面位置读数记入表中。
流体力学——实验指导书淮海工学院土木系实验室实验一 水静压强仪 实验指导书一、演示目的1、加深理解静力学基本方程式及等压面的概念。
2、观察封闭容器内静止液体表面压力及其液体内部某空间点上的压力。
3、观察压力传递现象。
二、演示原理对密封容器的液体表面加压时，设其压力为p 0，即p 0> p a 。
从U 形管可以看到有压差计产生，U 形管与密封容器上部连通的一面，液面下降，而与大气相通的一面，液面上升。
由此可知液面下降的表面压力即是密闭容器内液体表面压力p 0，即p 0= p a +ρgh ，h 是U 形管液面上升的高度。
当密闭容器内p 0压力下降时U 形管内的液面呈现相反的现象，即p 0< p a 这时密闭容器内液面压力p 0= p a -ρgh ，h 为液面下降的高度。
如果对密闭容的液体表面加压时，其容器内部的压力向各个方向传递测压管中，可以看到由于A 、B 、两点在容器内的淹没深度h 不同，在压力向各点传递时，先到A 点后到B 点。
在测压管中反应出的是A 管的液柱先上升而B 管的液柱滞后一点也在上升，当停止加压时，A 、B 两点在同一水平面上。
三、演示步骤（如图）形管65放水阀A 4管B管32密封容器加压器11、关闭排气阀，用加压器缓慢加压，U形管出现压差△h，在加压的同时，观察右侧A、B管的液柱上升情况。
2、打开排气阀，使液面恢复到同一水平面上，关闭排气阀，打开密闭容器底部的水门，放出一部分水，造成容器内压力下降。
四、讨论1、为什么P0为表压，真空值？2、用该设备是否可以测出其它液体的重度？为什么？实验二伯努利方程仪实验指导书一、实验目的1、观察流体流经能量方程试验管的能量转化情况，对实验中出现的现象进行分析，加深对能量方程的理解。
2、掌握一种测量流体流速的方法。
3、验证静压原理。
二、实验装置实验装置如图1所示，在实验桌上方放有稳压水箱、实验管路、毕托管、测压管、压差板、控制阀门和计量水箱。

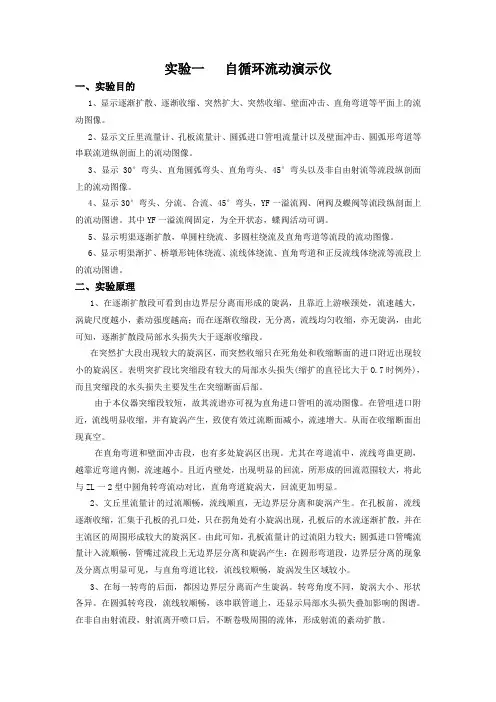

实验一自循环流动演示仪一、实验目的1、显示逐渐扩散、逐渐收缩、突然扩大、突然收缩、壁面冲击、直角弯道等平面上的流动图像。
2、显示文丘里流量计、孔板流量计、圆弧进口管咀流量计以及壁面冲击、圆弧形弯道等串联流道纵剖面上的流动图像。
3、显示30°弯头、直角圆弧弯头、直角弯头、45°弯头以及非自由射流等流段纵剖面上的流动图像。
4、显示30°弯头、分流、合流、45°弯头，YF一溢流阀、闸阀及蝶阀等流段纵剖面上的流动图谱。
其中YF一溢流阀固定，为全开状态，蝶阀活动可调。
5、显示明渠逐渐扩散，单圆柱绕流、多圆柱绕流及直角弯道等流段的流动图像。
6、显示明渠渐扩、桥墩形钝体绕流、流线体绕流、直角弯道和正反流线体绕流等流段上的流动图谱。
二、实验原理1、在逐渐扩散段可看到由边界层分离而形成的旋涡，且靠近上游喉颈处，流速越大，涡旋尺度越小，紊动强度越高；而在逐渐收缩段，无分离，流线均匀收缩，亦无旋涡，由此可知，逐渐扩散段局部水头损失大于逐渐收缩段。
在突然扩大段出现较大的旋涡区，而突然收缩只在死角处和收缩断面的进口附近出现较小的旋涡区。
表明突扩段比突缩段有较大的局部水头损失(缩扩的直径比大于O.7时例外)，而且突缩段的水头损失主要发生在突缩断面后部。
由于本仪器突缩段较短，故其流谱亦可视为直角进口管咀的流动图像。
在管咀进口附近，流线明显收缩，并有旋涡产生，致使有效过流断面减小，流速增大。
从而在收缩断面出现真空。
在直角弯道和壁面冲击段，也有多处旋涡区出现。
尤其在弯道流中，流线弯曲更剧，越靠近弯道内侧，流速越小。
且近内壁处，出现明显的回流，所形成的回流范围较大，将此与ZL一2型中圆角转弯流动对比，直角弯道旋涡大，回流更加明显。
2、文丘里流量计的过流顺畅，流线顺直，无边界层分离和旋涡产生。
在孔板前，流线逐渐收缩，汇集于孔板的孔口处，只在拐角处有小旋涡出现，孔板后的水流逐渐扩散，并在主流区的周围形成较大的旋涡区。
