JTGTF50-《公路桥涵施工技术规范》压浆剂试验仪操作规程之欧阳家百创编

公路桥涵施工技术规范（JTT/T F50—2011）6 混凝土工程6.1 一般规定6.1.1 本章适用于公路桥涵混凝土施工的原材料选择、配制、拌制、运输、浇筑、养护及质量检验，预应力混凝土及水下混凝土等的特殊要求尚应符合本规范第7章和第8章的规定。

6.1.2 混凝土工程所用的各种原材料，均应符合现行国家或行业标准的规定，并应在进场时对其性能和质量进行检验。

6.1.3 在进行试配和质量检测时，混凝土的抗压强度应以边长为150mm的立方体尺寸标准试件测定，且应取其保证率为95％。

试件应以同龄期者3个为一组，每组试件的抗压强度以3个试件测值的算术平均值(计算精确至0.1MPa)为测定值，当有1个测值与中间值的差值超过中间值的15％时，取中间值为测定值；当有两个测值与中间值的差值均超过15％时，则该组试件无效。

6.1.4 混凝土的抗压强度应以标准方式成型的试件，置于标准养护条件下(温度20℃±2℃，相对湿度不低于95％)养护28d所测得的抗压强度值(MPa)进行评定。

采用蒸汽养护的混凝土抗压强度，试件应先随构件同条件蒸汽养护，再转入标准条件下养护，累计养护时间应为28d。

当混凝土中掺用粉煤灰等矿物掺合料时，确定混凝土抗压强度时的龄期应符合设计规定。

6.1.5 公路桥涵混凝土宜使用非碱活性集料，当条件不具备必须使用时，其他材料中的碱含量及混凝土中的最大总碱含量应符合本规范的规定。

6.2 水泥6.2.1公路桥涵工程采用的水泥应符合现行国家标准《通用硅酸盐水泥》(GB 175)的规定，水泥的品种和强度等级应通过混凝土配合比试验选定，且其特性应不会对混凝土的强度、耐久性和工作性能产生不利影响。

当混凝土中采用碱活性集料时，宜选用含碱量不大于0.6％的低碱水泥。

6.2.2水泥进场时，应附有生产厂的品质试验检验报告等合格证明文件，并应按批次对同一生产厂、同一品种、同一强度等级及同一出厂日期的水泥进行强度、细度、安定性和凝结时间等性能的检验，散装水泥应以每500t为一批，袋装水泥应以每200t为一批，不足500t或200t时，亦按一批计。

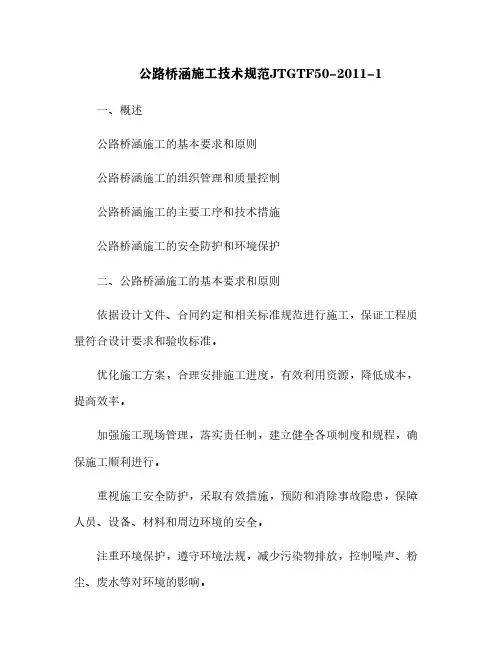

公路桥涵施工技术规范JTGTF50-2011-1一、概述公路桥涵施工的基本要求和原则公路桥涵施工的组织管理和质量控制公路桥涵施工的主要工序和技术措施公路桥涵施工的安全防护和环境保护二、公路桥涵施工的基本要求和原则依据设计文件、合同约定和相关标准规范进行施工，保证工程质量符合设计要求和验收标准。

优化施工方案，合理安排施工进度，有效利用资源，降低成本，提高效率。

加强施工现场管理，落实责任制，建立健全各项制度和规程，确保施工顺利进行。

重视施工安全防护，采取有效措施，预防和消除事故隐患，保障人员、设备、材料和周边环境的安全。

注重环境保护，遵守环境法规，减少污染物排放，控制噪声、粉尘、废水等对环境的影响。

三、公路桥涵施工的组织管理和质量控制施工前期准备：包括设计文件审查、现场勘察、材料设备采购、人员培训等。

施工计划编制：包括总体计划、分部分项计划、专项计划等。

施工组织实施：包括现场布置、交通组织、材料设备管理、人员管理等。

施工质量控制：包括质量检验与评定、质量检测与监测、质量记录与报告等。

施工变更与索赔：包括变更申请与审批、索赔依据与程序、索赔金额与结算等。

工程竣工验收：包括竣工资料整理与移交、竣工验收申请与组织、竣工验收结果与结论等。

四、公路桥涵施工的主要工序和技术措施基础施工：包括基坑开挖、支护与降水、桩基施工、承台与墩台施工等。

上部结构施工：包括梁板、箱梁、拱桥、索桥等不同类型的上部结构的制作、安装、张拉、压浆等。

桥面系施工：包括桥面铺装、防水层、伸缩缝、栏杆等桥面系的施工。

涵洞施工：包括涵洞开挖、支护与降水、涵洞衬砌、涵洞入口与出口等涵洞的施工。

其他附属设施施工：包括桥下排水、桥上照明、桥上标志标线等其他附属设施的施工。

五、公路桥涵施工的安全防护和环境保护安全防护：包括制定安全生产责任制，加强安全教育培训，落实安全检查制度，配备必要的安全设备和器材，做好应急预案和救援措施，及时处理安全事故等。

环境保护：包括制定环境保护方案，执行环境保护规范，采取减少污染物排放，控制噪声、粉尘、废水等对环境的影响，做好绿化恢复和生态修复等。

竭诚为您提供优质文档/双击可除《公路桥涵施工技术规范》jtg,t,f50-20XX篇一：公路桥涵施工技术规范jtg-t_F5020xx勘误p《公路桥涵施工技术规范》（jtg/tF50-20xx）勘误2.第6.14.2条第3款：“，粗集料的最大粒径不宜大于25mm，；配制c80及以上等级混凝土时，最大粒径不宜大于20mm。

”其中的“25mm”修改为“26.5mm”，“20mm”修改为“19mm”。

3.第6.15.6条42页第2行：“，其压碎指标尚应不大于10%；”其中的“10%”修改为“18%”。

42页第5行：“。

粗集料的最大粒径不宜超过25mm（大体积混凝土除外），”，其中的“25mm”修改为“26.5mm”。

4.表6.15.9-2：集料最大粒径（mm）一栏中的10、15、25、40依次修改为9.5、16.0、26.5、37.5。

5.表7.8.5-1“其他锚具”一栏中，“钢绞线束”与“钢丝束”之间应采用横线隔开。

6.表7.9.3第一栏：删除水胶比的单位“%”；表7.9.3最后一栏的内容：全部删除。

7.第21.5.1条第2款：“，槽间距宜为20m，。

”其中的“20m”应改为“20mm”。

8.附录c4图c4中的符号：应将原符号a1、a2、a3按从左至右的顺序改为a2、a3、a1，与1、2、3的编号相对应。

修订编制组20xx-10-30篇二：桥涵施工技术规范《公路桥涵施工技术规范》jtg/tF50-20xx施工纲要20xx.3.20一、总则1、公路桥涵工程施工应积极推广使用可靠的新技术、新工艺、新材料、新设备。

二、术语1、大直径桩——直径d≥2.5m的钻孔灌注桩。

2、超长桩——桩长l≥90m的钻孔灌注桩。

3、高强度砼——强度等级≥c60的砼。

4、高性能砼——采用砼的常规材料、常规工艺，在常温下，以低水胶比、大掺量优质掺合料和严格的质量控制措施制作的，具有良好的施工工作性能且硬化后具有高耐久性、高尺寸稳定性及较高强度的砼。

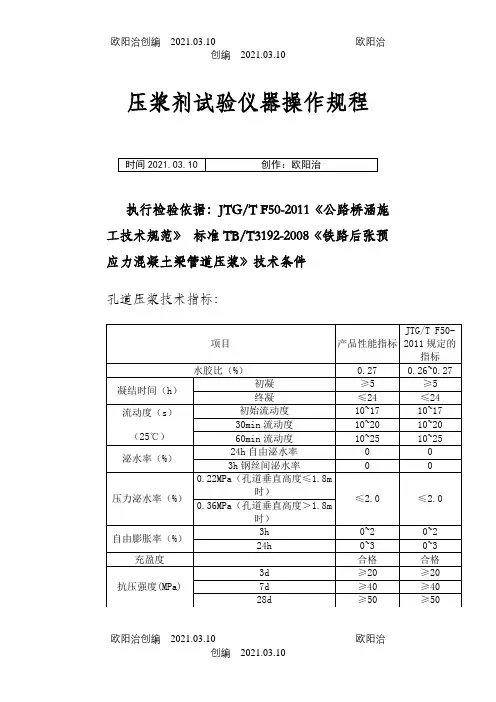

压浆剂试验仪器操作规程执行检验依据：JTG/T F50-2011《公路桥涵施工技术规范》标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆》技术条件孔道压浆技术指标：流动度测定仪---流动锥测定压浆料的流动性,适用于流出进间不大于35s 的压浆料。

接收容器:最小容量为2000ml 最小读数应不大于0.1s流动锥的校准；1725±5mL 水流出的时间为;838m m178mm(内径)76m m192m m±0.2s流动锥几何尺寸：上口径178mm,下口径13mm,装料容积；1725±5mL一、压浆剂压力泌水试验1.一个包含２块压力表的CO2气瓶，外测压力表最小分度值不应大于0.02 MPa，级别为1.5级。

2.压力泌水容器为圆柱型不锈钢压力容器，需要进行压力实验，在0.8 MPa压力下不会破裂。

其尺寸如图D.1所示。

图D.1 压力泌水容器示意图3.10mL的量筒。

试验程序1. 根据5.2.1的要求搅拌制备浆体。

2. 将搅拌好的浆体在自加水开始的7 min内倒入容积为400 mL的圆形过滤漏斗中，倒入的浆体体积为200 mL。

二、压浆剂充盈度试验1.试验仪器充盈度试验仪器如图 E.1所示，内径为40mm的透明有机玻璃管，两端的直管夹角为120°，每部分长度为0.5m，两部分通过粘结剂密封粘结。

将有机玻璃管固定在固定架上。

2.充盈度试验仪试验方法按规定的方法拌制好浆体后，静置1min，通过流动锥将浆体灌入固定在固定架上的充盈度管中。

充完浆体后，用塑料薄膜封闭圆管的两端。

在20℃±3℃的条件下放置7d，观察管内部是否有直径大于3mm的气囊，或者是否存在水囊或水蒸气，在管道的两端是否有泡沫层。

图E.1 充盈度管充盈度试验仪充盈度判定：如果存在厚度超过1mm的泡沫层，或者存在直径大于3mm的气囊，或者存在体积大于1mL的水，则判定充盈度指标不合格。

压浆剂试验仪器操作规程执行检验依据：JTG/TF50-2011《公路桥涵施工技术规范》标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆》技术条件孔道压浆技术指标：,适用于流出进间不大于35s的压浆料。

接收容器:最小容量为2000ml最小读数应不大于流动锥的校准；1725±5mL 水流出的时间为;8±流动锥几何尺寸：上口径178mm,下口径13mm,装料容积；1725±5mL一、压浆剂压力泌水试验气瓶，外测压力表最小分度值不应大于 MPa，级别为级。

1.一个包含２块压力表的CO22.压力泌水容器为圆柱型不锈钢压力容器，需要进行压力实验，在 MPa压力下不会破裂。

其尺寸如图所示。

图压力泌水容器示意图的量筒。

试验程序1. 根据的要求搅拌制备浆体。

2. 将搅拌好的浆体在自加水开始的7 min内倒入容积为400 mL的圆形过滤漏斗中，倒入的浆体体积为200 mL。

二、压浆剂充盈度试验1.试验仪器充盈度试验仪器如图所示，内径为40mm的透明有机玻璃管，两端的直管夹角为120°，每部分长度为，两部分通过粘结剂密封粘结。

将有机玻璃管固定在固定架上。

2.充盈度试验仪试验方法按规定的方法拌制好浆体后，静置1min，通过流动锥将浆体灌入固定在固定架上的充盈度管中。

充完浆体后，用塑料薄膜封闭圆管的两端。

在20℃±3℃的条件下放置7d，观察管内部是否有直径大于3mm的气囊，或者是否存在水囊或水蒸气，在管道的两端是否有泡沫层。

图充盈度管充盈度试验仪充盈度判定：如果存在厚度超过1mm的泡沫层，或者存在直径大于3mm 的气囊，或者存在体积大于1mL的水，则判定充盈度指标不合格。

三、执行检验依据：JTG/T F50-2011《公路桥涵施工技术规范》)标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆技术条件试验容器如图，用有机玻璃制成，带有密封盖，高120mm，置放于水平1．最初填灌的水泥浆面；2.水面；3.膨胀后的水泥浆面。

《公路桥涵施工技术规范》（JTG/T F50-2011）堪误
1、
2、表6.4.1粗集料技术指标
3、第6.14.2条第3款：“……，粗集料的最大粒径不宜大于
25mm，……；配制C80及以上等级混凝土时，最大粒径不
宜大于20mm。

”其中的“25mm”修改为“26.5mm”，“20mm”
修改为“19mm”。

4、第6.15.6条 42页第2行：“……，其压碎指标尚应不大
于10%；”其中的“10%”修改为“18%”。

42页第5行：“……。

粗集料的最大粒径不宜超过25mm （大体积混凝土除外），……”，其中的“25mm”修改为“26.5mm”。

5、表6.15.9-2：集料最大粒径（mm）一栏中，“10、15、25、
40依次修改为9.5、16.0、26.5、37.5。

6、表7.8.5-1 “其他锚具”一栏中，“钢绞线束”与“钢丝
束”之间应采用横线隔开。

7、表7.9.3 第一栏：删除水胶比的单位“%”；
表7.9.3 最后一栏的内容：全部删除。

8、第21.5.1条第2款：“……，槽间距宜为20m，……。

”
其中的“20m”应改为“20mm”。

9、附录C4图C4中的符号：应将原符号a1、a2、a3按从左至右
的顺序改为a2、a3、a1，与1、2、3的编号对应。

修订编制组
2011-10-17。

压浆剂试验仪器操作规程执行检验依据：JTG/T F50-2011《公路桥涵施工技术规范》标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆》技术条件孔道压浆技术指标：流动度测定仪---流动锥测定压浆料的流动性,适用于流出进间不大于35s的压浆料。

接收容器:最小容量为2000ml最小读数应不大于0.1s38m m178mm(内径)76m m192m m流动锥的校准；1725±5mL 水流出的时间为;8±0.2s流动锥几何尺寸：上口径178mm,下口径13mm,装料容积；1725±5mL一、压浆剂压力泌水试验气瓶，外测压力表最小分度值不应大于0.02 MPa，1.一个包含２块压力表的CO2级别为1.5级。

2.压力泌水容器为圆柱型不锈钢压力容器，需要进行压力实验，在0.8 MPa压力下不会破裂。

其尺寸如图D.1所示。

图D.1 压力泌水容器示意图3.10mL的量筒。

试验程序1. 根据5.2.1的要求搅拌制备浆体。

2. 将搅拌好的浆体在自加水开始的7 min内倒入容积为400 mL的圆形过滤漏斗中，倒入的浆体体积为200 mL。

二、压浆剂充盈度试验1.试验仪器充盈度试验仪器如图E.1所示，内径为40mm的透明有机玻璃管，两端的直管夹角为120°，每部分长度为0.5m，两部分通过粘结剂密封粘结。

将有机玻璃管固定在固定架上。

2.充盈度试验仪试验方法按规定的方法拌制好浆体后，静置1min，通过流动锥将浆体灌入固定在固定架上的充盈度管中。

充完浆体后，用塑料薄膜封闭圆管的两端。

在20℃±3℃的条件下放置7d，观察管内部是否有直径大于3mm的气囊，或者是否存在水囊或水蒸气，在管道的两端是否有泡沫层。

图E.1 充盈度管充盈度试验仪充盈度判定：如果存在厚度超过1mm的泡沫层，或者存在直径大于3mm的气囊，或者存在体积大于1mL的水，则判定充盈度指标不合格。

三、压浆剂浆液自由泌水率和自由膨胀率试验仪执行检验依据：JTG/TF50-2011《公路桥涵施工技术规范》)标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆技术条件试验容器如图F3.1，用有机玻璃制成，带有密封盖，高120mm，置放于水平1．最初填灌的水泥浆面；2.水面；3.膨胀后的水泥浆面。

公路桥涵施工技术规范JTGTF50-2022-1第一章总则第一条本规范的编制依据和适合范围第二条本规范所用术语和定义第三条本规范所用符号和单位第四条本规范所引用的标准和规范第二章组织管理第五条施工组织设计的内容和要求第六条施工现场管理的内容和要求第七条施工人员管理的内容和要求第八条施工设备管理的内容和要求第九条施工材料管理的内容和要求第三章质量控制第十条质量控制体系的建立和执行第十一条质量控制计划的编制和实施第十二条质量控制检测的内容和方法第十三条质量控制记录的内容和保存第十四条质量控制评价的内容和方法第四章安全防护第十五条安全防护体系的建立和执行第十六条安全防护计划的编制和实施第十七条安全防护设施的设置和维护第十八条安全防护检查的内容和方法第十九条安全防护教育的内容和方法第五章环境保护第二十条环境保护体系的建立和执行第二十一条环境保护计划的编制和实施第二十二条环境保护措施的采取和监督第二十三条环境保护检测的内容和方法第二十四条环境保护评价的内容和方法第六章施工方法第二十五条桩基础施工方法及其注意事项桩基础类型及其选择原则桩基础设计及其核算方法桩基础施工工艺及其操作规程桩基础施工质量控制及其检测方法第二十六条桥墩施工方法及其注意事项桥墩类型及其选择原则桥墩设计及其核算方法桥墩施工工艺及其操作规程桥墩施工质量控制及其检测方法第二十七条桥台施工方法及其注意事项桥台类型及其选择原则桥台设计及其核算方法桥台施工工艺及其操作规程桥台施工质量控制及其检测方法第二十八条上部结构施工方法及其注意事项上部结构类型及其选择原则上部结构设计及其核算方法上部结构施工工艺及其操作规程上部结构施工质量控制及其检测方法第二十九条涵洞施工方法及其注意事项涵洞类型及其选择原则涵洞设计及其核算方法涵洞施工工艺及其操作规程涵洞施工质量控制及其检测方法第七章施工检验第三十条施工检验的目的和原则第三十一条施工检验的内容和要求第三十二条施工检验的方法和程序第三十三条施工检验的记录和报告第八章施工验收第三十四条施工验收的目的和原则第三十五条施工验收的内容和要求第三十六条施工验收的方法和程序第三十七条施工验收的记录和报告---附件名称 ---附件编号 ---页数 -----------------公路桥涵施工组织设计表 ---JTGTF50-2022-1-A1 ---2 -------公路桥涵施工质量控制计划表 ---JTGTF50-2022-1-A2 ---3 -------公路桥涵施工安全防护计划表 ---JTGTF50-2022-1-A3 ---2 -------公路桥涵施工环境保护计划表 ---JTGTF50-2022-1-A4 ---2 -------公路桥涵施工质量控制检测记录表 ---JTGTF50-2022-1-A5 ---4 -------公路桥涵施工安全防护检查记录表 ---JTGTF50-2022-1-A6 ---3 -------公路桥涵施工环境保护检测记录表 ---JTGTF50-2022-1-A7 ---3 -------公路桥涵施工质量控制评价报告表 ---JTGTF50-2022-1-A8 ---2 -------公路桥涵施工安全防护评价报告表 ---JTGTF50-2022-1-A9 ---2 -------公路桥涵施工环境保护评价报告表 ---JTGTF50-2022-1-A10 ---2 -------专属名词 ---注释 ---------------桥涵工程 ---指公路上跨越河流、山谷、道路、铁路等障碍物的桥梁和涵洞的工程-------桩基础 ---指将桩体打入地下或者浮筑在水面上，以承受桥墩、桥台等上部结构荷载的基础 -------桥墩 ---指支撑上部结构的竖向构件，普通由柱体和墩台组成-------桥台 ---指位于桥梁两端，支撑上部结构并承受水平推力的构件，普通由台身和挡土墙组成 -------上部结构 ---指承受车辆荷载并传递给下部结构的桥梁部份，普通由梁、板、拱等组成 -------涵洞 ---指用于通水或者通行的管状或者箱状结构，普通由进口、出口、涵身等组成 -------JTG/T F50-2022 ---指交通运输部发布的《公路桥涵施工技术规范》的标准编号 ----难点：桩基础施工过程中遇到地层变化或者障碍物，导致桩体打入难点或者偏离设计位置。

公路桥涵施工技术规范JTGTF50-2022-1一、总则1.1 编制依据本规范依据《中华人民共和国公路法》、《中华人民共和国建造法》、《中华人民共和国安全生产法》、《中华人民共和国环境保护法》等法律法规，结合公路桥涵施工的特点和发展趋势，参照国内外相关技术标准和规范，编制而成。

1.2 适合范围本规范适合于公路桥涵的施工管理、施工组织、施工质量控制、施工安全防护、施工环境保护等方面的技术要求。

本规范不适合于铁路桥涵、市政桥涵、隧道、渡口等的施工。

1.3 基本原则以人为本，保障施工人员的生命安全和身体健康，预防和减少事故发生。

以质量为核心，按照设计要求和合同约定，确保施工质量符合标准和规范。

以效益为目标，合理安排施工进度和资源，提高施工效率和经济效益。

以创新为动力，采用先进的技术、设备和方法，提高施工水平和能力。

以环保为责任，遵守环境保护法律法规，减少施工对环境的影响和污染。

二、施工管理2.1 施工组织2.1.1 施工组织设计施工单位应根据设计文件、合同条款、现场条件等因素，编制施工组织设计，并报业主或者其代表审批。

施工概况：包括项目名称、地点、性质、规模、结构类型、设计要求等。

施工方案：包括主要结构部件的施工方法、顺序、步骤等。

施工进度：包括各分部份项工程的开工日期、完成日期、关键节点日期等。

施工质量控制：包括质量目标、检验检测计划、质量记录等。

施工安全防护：包括安全目标、安全措施、应急预案等。

施工环境保护：包括环境影响评估、污染防治措施等。

2.1.2 施工现场管理施工单位应按照施工组织设计，合理布置施工现场，设置必要的暂时设施，并保持现场清洁整齐。

办公、生活、仓储等用房应符合国家有关规定，保证施工人员的正常工作和生活。

供水、供电、排水、通信等设施应符合国家有关规定，保证施工现场的正常运行和安全。

施工道路、运输设备、起重设备等应符合国家有关规定，保证施工材料和设备的顺畅运输和安全吊装。

现场试验室、检测设备等应符合国家有关规定，保证施工质量的有效监控和检验。

压浆剂考查仪器支配规程之阳早格格创做真止考验依据：JTG/T F50-2011《公路桥涵动工技能典型》尺度TB/T3192-2008《铁路后弛预应力混凝土梁管讲压浆》技能条件孔讲压浆技能指标：震动度测定仪---震动锥震动锥的校准；1725±5mL 火流出的时间为;8±震动锥几许尺寸：上心径178mm,下心径13mm,拆料容积；1725±5mL一、压浆剂压力泌火考查2气瓶，中测压力表最小分度值没有该大于0.02 MPa ，级别为1.5级.2.压力泌火容器为圆柱型没有锈钢压力容器，需要举止压力真验，正在0.8 MPa 压力下没有会破裂.其尺寸如图D.1所示.图D.1 压力泌火容器示企图38m m178mm(内径)76m m192m m3.10mL的量筒.考查步调1. 根据5.2.1的央供搅拌造备浆体.2. 将搅拌佳的浆体正在自加火启初的7 min内倒进容积为400 mL的圆形过滤漏斗中，倒进的浆体体积为200 mL.二、压浆剂充盈度考查充盈度考查仪器如图E.1所示，内径为40mm的透明有机玻璃管，二端的曲管夹角为120°，每部分少度为0.5m，二部分通过粘结剂稀启粘结.将有机玻璃管牢固正在牢固架上.按确定的要领拌造佳浆体后，静置1min，通过震动锥将浆体灌进牢固正在牢固架上的充盈度管中.充完浆体后，用塑料薄膜启关圆管的二端.正在20℃±3℃的条件下搁置7d，瞅察管里里是可有曲径大于3mm的气囊，大概者是可存留火囊大概火蒸气，正在管讲的二端是可有泡沫层.图E.1 充盈度管充盈度考查仪充盈度判决：如果存留薄度超出1mm的泡沫层，大概者存留曲径大于3mm的气囊，大概者存留体积大于1mL的火，则判决充盈度指标分歧格.三、压浆剂浆液自由泌火率战自由伸展率考查仪真止考验依据：JTG/T F50-2011《公路桥涵动工技能典型》)尺度TB/T3192-2008《铁路后弛预应力混凝土梁管讲压浆技能条件考查容器如图F3.1，用有机玻璃造成，戴有稀启盖，下120mm，置搁于火仄1．最初挖灌的火泥浆里；2.火里；3.伸展后的火泥浆里.考查要领往容器内挖罐火泥浆约100mm深，测挖灌里下度并记录，而后盖宽.置搁3h战24h后丈量其离析火火里战火泥浆伸展里.自由泌火率(%)=(a2-a3)/a1×100%自由伸展率(%)=(a3-a1)/a1×100%四、钢丝间泌火考查1 容器考查容器如图C.1，用有机玻璃造成，戴有稀启盖，内径为100mm，下为160mm.正在容器中间置进一束７芯钢丝束.钢丝束正在容器内暴露的下度为1cm～3cm.1——7Φ5钢丝束；2——静置一段时间后的泌火；3——压浆料.图C.1 毛细泌火考查示企图.2 考查要领考查容器静置于火仄里上，将搅拌匀称的浆体注进容器中，注进浆体体积约800mL，并记录浆体准确体积.而后将稀启盖盖宽，并正在核心位子拔出钢丝束.静置3h 后用吸管吸出灌浆料表面的离析火量，移进10mL 的量筒内，丈量泌火量V 1.泌火率（%）＝01V V ×100%式中：V 1——浆体上部泌火的体积； V 0——尝试前浆体的体积.。

公路桥涵施工技术规范JTGTF50-2011-1第一章总则第一条本标准的编制依据和适用范围第二条本标准的术语和定义第三条本标准的符号和单位第二章一般要求第四条施工图纸和技术文件第五条施工材料和设备第六条施工场地和条件第七条施工期限和进度第三章组织管理第八条施工组织设计第九条施工人员和队伍第十条施工现场管理第四章质量控制第十一条质量管理体系第十二条质量检验与评定第十三条质量记录与档案第五章安全防护第十四条安全管理体系第十五条安全教育与培训第十六条安全检查与监督第十七条安全事故处理与报告第六章环境保护第十八条环境影响评价与审批第十九条环境保护措施与设施第二十条环境监测与评价第七章施工方法第二十一条土方开挖与回填第二十二条桩基础施工第二十三条桥墩和墩台施工第二十四条桥台和挡土墙施工第二十五条桥梁上部结构施工第二十六条涵洞施工第二十七条桥涵附属设施施工第八章施工检验第二十八条施工检验的一般要求第二十九条土方开挖与回填的检验第三十条桩基础的检验第三十一条桥墩和墩台的检验第三十二条桥台和挡土墙的检验第三十三条桥梁上部结构的检验第三十四条涵洞的检验第三十五条桥涵附属设施的检验内容要极致详细，不要带表格，不要注明网络来源，不要带有网址信息，不要带有角标。

内容要符合《公路桥涵施工技术规范》（JTG/T F50-2011）¹²的规定，同时参考相关的国家标准、行业标准、地方标准和技术规程等。

内容要体现公路桥涵施工的技术特点、工艺流程、质量要求、安全措施、环境保护等方面，同时注意与设计图纸和技术文件的一致性。

内容要使用规范的语言和格式，避免语法错误、错别字、重复内容等，同时注意文字和图表的清晰度和可读性。

附件一：公路桥涵施工组织设计表附件二：公路桥涵施工材料清单附件三：公路桥涵施工设备清单附件四：公路桥涵施工质量检验表附件五：公路桥涵施工安全防护计划附件六：公路桥涵施工环境保护计划公路桥涵：指在公路线路上跨越河流、山谷、道路或其他障碍物的建筑物，包括桥梁和涵洞。

第一章总则第1.0.1条本规范适用于公路桥涵新建、改建工程的施工；公路桥涵大、中修工程可参照执行。

第1.0.2条桥涵施工必须做好施工前的准备工作和施工中的技术管理工作，应严格执行本规范及有关技术操作规程的规定。

第1.0.3条桥涵施工应积极推广使用经过鉴定的新技术、新工艺、新结构、新材料、新设备，以加速实现公路桥涵施工现代化。

第1.0.4条桥涵施工应节约用地，少占农田，并按照国家有关规定注意防止环境污染。

第1.0.5条凡属隐蔽工程，必须填写隐蔽工程检查证（表）。

第1.0.6条桥涵工程竣工后，应对临时工程、临时辅助设施、临时用地和弃土等及时进行处理，做到工完场清。

第1.0.7条桥涵工程必须文明施工，安全生产，严格遵守安全操作规程，加强安全生产教育，建立和健全安全生产管理制度。

第二章施工准备和施工测量第一节施工准备第2.1.1条施工单位承接桥涵任务后，必须组织有关人员对设计文件、图纸、资料进行研究和现场核对，必要时进行补充调查。

第2.1.2条研究设计文件、图纸、资料时，应首先查明是否齐全、清楚，图纸本身及相互之间有无错误和矛盾，如发现图纸和资料欠缺、错误、矛盾等情况，应向建设单位提出，予以补全、更正。

较复杂的中桥、大桥和特大桥，一般可要求建设单位进行设计技术交底；施工单位可提出修改意见供建设单位考虑。

第2.1.3条桥涵开工前，应根据设计文件和任务要求，编制施工方案。

其内容包括：编制依据、工期要求、工程特点、主要工程、材料和机具数量、施工方法、施工力量布置、工程进度要求、完成工作量计划和临时设施的初步规划等。

第2.1.4条大桥、特大桥的实施性施工组织设计，应根据施工方案单独编制，其内容应比施工方案明确、详尽。

主要内容包括：工程特点、主要施工方法、技术措施、施工进度、工程数量、完成工程量计划、机料设备及劳力计划、施工现场布置平面图、施工图纸、施工安全和施工质量保证措施等。

第2.1.5条一般中、小桥涵的实施性施工组织设计，应配合路基施工方案编制，内容可以适当简化。

压浆剂试验仪器操作规程执行检验依据:JTG/T F50－2０１1《公路桥涵施工技术规范》标准TB/T３１9２—20０8《铁路后张预应力混凝土梁管道压浆》技术条件孔道压浆技术指标:流动度测定仪—--流动锥测定压浆料得流动性,适用于流出进间不大于3５ｓ得压浆料。

ﻫ接收容器:最小容量为2０00mlﻫ最小读数应不大于０。

1ｓ流动锥得校准;１725±5mL 水流出得时间为;８±０、2ｓ流动锥几何尺寸:上口径178mm,下口径13mm,装料容积;172５±5ｍL 一、压浆剂压力泌水试验1、一个包含２块压力表得CO 2气瓶,外测压力表最小分度值不应大于0.０2 MPa,级别为1.５级。

2.压力泌水容器为圆柱型不锈钢压力容器,需要进行压力实验,在0、8 M Ｐa 压力下不会破裂。

其尺寸如图Ｄ、１所示。

图D 。

1 压力泌水容器示意图3、10mL 得量筒。

试验程序38m m178mm(内径)浆体水平线1725±5ml13mm(内径)76m m192m m１、根据5.2.1得要求搅拌制备浆体。

2。

将搅拌好得浆体在自加水开始得7 mｉｎ内倒入容积为400 ｍL得圆形过滤漏斗中,倒入得浆体体积为２00 mL、二、压浆剂充盈度试验1、试验仪器充盈度试验仪器如图E.1所示,内径为4０ｍm得透明有机玻璃管,两端得直管夹角为１20°,每部分长度为0.5m,两部分通过粘结剂密封粘结。

将有机玻璃管固定在固定架上。

2。

充盈度试验仪试验方法按规定得方法拌制好浆体后,静置1ｍin,通过流动锥将浆体灌入固定在固定架上得充盈度管中。

充完浆体后,用塑料薄膜封闭圆管得两端。

在20℃±3℃得条件下放置7ｄ,观察管内部就是否有直径大于３mm得气囊,或者就是否存在水囊或水蒸气,在管道得两端就是否有泡沫层。

图E。

1 充盈度管充盈度试验仪充盈度判定:如果存在厚度超过1mm得泡沫层,或者存在直径大于3mm得气囊,或者存在体积大于1mL得水,则判定充盈度指标不合格。

公路桥涵施工技术规范JTGTF50-2011-1一、概述桥涵施工组织设计桥涵基础施工桥涵上部结构施工桥涵预应力施工桥涵支座和伸缩缝施工桥涵防水、排水和防护施工桥涵检测与验收章节标题：按照《公路桥涵施工技术规范》（JTG/T F50-2011）的章节编号和名称进行命名，如第一章桥涵施工组织设计。

章节目标：简要说明本章节的目的和意义，如第一章桥涵施工组织设计的目标是根据桥涵设计文件、现场条件、施工设备、材料供应等因素，制定合理、可行、安全、经济的桥涵施工方案，保证桥涵质量和进度。

章节内容：按照《公路桥涵施工技术规范》（JTG/T F50-2011）的条款内容进行编写，对每个条款进行解释、说明、举例等，如第一章桥涵施工组织设计的内容包括：1.1.1以保证桥涵质量为前提，充分考虑现场条件、环境保护、安全防护等因素，合理安排施工顺序、方法、设备、材料等资源，优化施工流程，提高施工效率。

1.1.2根据桥涵设计文件和相关标准规范，制定详细的技术措施和质量控制要求，明确各项检测与验收标准和程序。

1.1.3根据桥涵结构特点和施工难点，制定专项方案和应急预案，预防和解决可能出现的问题和风险。

1.1.4充分协调施工单位、设计单位、监理单位、材料供应商等各方的沟通和配合，确保施工顺利进行。

1.2.1桥涵施工概况：介绍桥涵的基本信息，如桥涵名称、位置、类型、结构、长度、宽度、高度、跨度等。

桥涵施工条件：分析桥涵施工的地理环境、气候条件、交通条件、水文条件、地质条件等，评估对桥涵施工的影响和限制。

1.2.3桥涵施工方案：根据桥涵结构和施工条件，选择合适的施工方法，如架设方式、支模方式、拼装方式等，确定施工顺序和分段，制定施工流程图和节点计划，说明施工关键点和难点及其解决措施。

1.2.4桥涵施工设备：根据桥涵施工方案，确定所需的主要施工设备，如起重机、钻机、振捣机、压浆机等，列出设备的名称、规格、数量、性能等参数，说明设备的布置和运行方式。
