光纤通信半导体光源与光纤耦合oh

格式：doc
大小：1.15 MB
文档页数：4

下载文档原格式

光源-光纤的耦合和光纤连接器

B 0,max
0
0
cos sindddsrdr
pB0
rm 0
2p
0
sin20,maxdsrdr
pB0
rm 0
2p
0
NA2dsrdr
对于阶跃光纤，NA是常数与s和r无关，于是：
p P LE ,Байду номын сангаасD te p 2rs2B0N2 A
因此：
PLED ,stepPsrasN2PAs2,NA2,
ra
5.3 光纤与光纤的连接
多模光纤的连接单模光纤的连接
多模光纤的连接
假设所有模式功率均匀分布，光纤-光纤的功率耦合与两根光纤共有的模式数成正比。由此光纤-光纤的耦合效率为：
Rn n1 1 n n23 3..6 60 0 1 1..4 48 8 20.174
这相当于17.4%的发射功率反射回光源，与这一R值相对应的耦合功率由下式给定：
P couple1d RP emitted
由反射造成的功率损耗为：
L1l0 o P P g c eo mui p t tle e1 d dl0 o1g R ()0.8d 3B
有：
p P
B rs 00
02pN2A dsrdr
PLED,graded
2p 2B0
rs 0
n2 (r) n22
rdr
2p
2rs2
B0n121
2
2
rs a
2Ps
n121
2
2
rs a
a
n (r) n n 1 11 (1 2 2 ()r1 //2 a ) n 1 1 (/1 2 )n 20 r r a a
LED发射的光耦合入多模光纤之后，由于非传播模式的能量衰减，将在开始的~50 m存在注入模式达到稳态的过程。

半导体激光器件中的光纤耦合与光纤通信研究

半导体激光器件中的光纤耦合与光纤通信研究光纤通信是现代通信领域中一种重要的传输方式，其通过利用光纤作为传输介质来传送光信号，具有高速率、大带宽、低失真等优点，被广泛应用于通信领域。

而光纤耦合作为光纤通信中不可缺少的关键技术之一，对于实现高效的传输起着重要作用。

本文将重点研究半导体激光器件中的光纤耦合与光纤通信相关的研究内容。

首先，半导体激光器件是光纤通信系统中产生光信号的重要部件之一。

半导体激光器件是一种通过电流注入来激发半导体材料中的电子与空穴复合产生光子的器件。

在光纤通信系统中，通常采用半导体激光器件作为光源，将电信号转换为光信号进行传输。

半导体激光器件的性能对于光纤通信系统的传输质量和距离有着重要影响。

因此，研究如何提高半导体激光器件的耦合效率和输出功率，对于光纤通信系统的性能优化具有重要意义。

在半导体激光器件的光纤耦合中，主要存在两种方式，即端面耦合和侧面耦合。

端面耦合指的是将半导体激光器件的端面与光纤的端面直接耦合，而侧面耦合则是通过光纤的侧面与半导体激光器件的侧面实现耦合。

两种耦合方式各有优劣，选择何种方式进行光纤耦合需要根据具体的应用需求和性能要求来确定。

在光纤通信系统中，光纤耦合的关键性能参数包括耦合效率和插入损耗。

耦合效率是指通过光纤耦合系统实现的输入功率与输出功率之间的比值，而插入损耗则是指信号在光纤耦合系统中的传输过程中所损失的功率。

提高光纤耦合的效率和减小插入损耗是进行相关研究时的重要目标。

为了提高光纤耦合的效率和减小插入损耗，在研究中可以采取多种方法。

其中一种常见的方法是使用光纤插损测试仪进行耦合参数的测试和优化。

通过测试仪器的测量和调节，可以精确地获取光纤耦合系统的性能参数，并对其进行优化调整。

另外，也可以采用光纤焊接技术来实现光纤与半导体激光器件的精确定位和耦合。

光纤焊接技术可以通过将光纤与器件的端面进行精确对准，并利用高温高能量进行焊接，实现最佳的光传输效果。

此外，光纤通信系统中还存在一些其他与光纤耦合相关的研究问题，例如光纤耦合的稳定性和可靠性。

光纤与半导体光源耦合

§6-6 光纤与半导体光源耦合光纤通信中最常用的光源是发光二极管和激光二极管，二者皆是细小如砂粒般的半导体微芯片，当外加电流时，可使二者发光。

把光源发射的光功率尽可能多的送入传输光纤，这就是光源和光纤的耦合问题。

提高耦合效率有利于允许在系统中使用较低功率的光源，从而减少成本和增加可靠度。

在此实验中我们学习如何利用0.29节距的渐变折射率（GRIN ）杆状透镜将注入式激光二极管（ILD ）和发光二极管耦合到光纤的技术。

GRIN 透镜体积小，具有便利的焦距及工作距离和低失真的高质量影像，已被广泛使用于光纤和光源的耦合。

实验中的光源为远红外线组件，注入式激光二极管峰值波长为780nm ，而发光二极管的峰值波长为830nm 。

这些组件可发射非可见光辐射，适当的安全手则必须遵守，以避免可能的伤害。

切记：决不可用眼睛直接观察激光或其反射光。

【实验目的】1、了解发光二极管(LED)和注入式激光二极管（ILD ）的光学特性，比较两者异同。

2、掌握利用GRIN 透镜将半导体光源耦合到光纤的技术。

【实验原理】一、光源的类型在光纤通信系统中有两种光源最常被使用，即发光二极管（LED ）与注入式激光二极管（ILD ）。

两者具有相同的基本结构，皆基于PN 结，但注入式激光二极管较复杂，参见图6.6.1。

两者基本工作原理相同，在正向偏置电压下由电子注入在有源层形成粒子数反转而产生光输出。

但注入式激光二极管的光输出功率-驱动电流曲线与发光二极管不同，前者有一阈值电流需先达到，光输出对电流响应才会迅速增加，参见图6.6.2。

一个光源可用从它表面所发射的所有可能方向的光线的光功率分布来说明其特征。

光源一般依其辐射分布可分为两种型式，即朗伯（Lambertian ）光源和准直（collimated ）光源。

朗伯光源从每个图6.6.1 激光二极管基本结构及光场分布图6.6.2 驱动电流与光输出功率的关系微分光源单元的所有的方向上发射光，面发射的发光二极管接近朗伯光源。

半导体光源与光纤耦合

5如接收信号有变化则通过调整出端光纤定位器的X，Y旋纽使得信号达最大，进一步调整光纤耦合器（F-925）上的光纤定位器的X，Y，Z旋纽使接收到的信号最大，此时光纤入端处于最佳耦合状态。
6将调制电流置零，从零开始到50mA为止，每隔5m A测一次接收信号大小（示波器平均值），在接近阈值（大约40mA）之前某处（比如35mA）开始每隔1mA或0.5mA测一次，画出电光特性曲线（I-P），确定LD的阈值电流大小（曲线直线段的延长线与横轴交点）。
2．LED与光纤耦合
1，②，③，④，⑤同上。
⑥将调制电流置零，从零开始到80mA为止，每隔5m A测一次接收信号大小（示波器平均值），画出电光特性曲线（I-P）。
3．耦合效率
在上述耦合过程的前后用光功率计测量（GRI设计一个模拟信号调制传输实验（选做）
2．耦合效率
耦合到光纤中的光能依赖于光纤的数值孔径，光纤仅能接收被光纤的数值孔径和芯径所限定的光锥内的那些光线，事实上有四个参数决定了耦合效率，它们是光源和光纤的数值孔径，光源的尺寸以及芯径。光源的尺寸和其数值孔径之积是一个常数，光源的数值孔径比光纤的大的情形称为过注入，通过加插透镜减小光源的数值孔径以适应光纤的数值孔径，但是光源在光纤端面上的成像尺寸将同时变大，耦合效率并不能获得提高，一种改善方法是所谓“贴背耦合”，即不用透镜而直接将光纤紧贴光源发射区，这时接收光功率与发射光功率之比为
3调整上述光纤定位器的X，Y，Z旋纽，将红外磷光片置于出纤端面前观察是否接收到光（有无光斑），如有，则将光斑调亮（既调整光纤入端光纤定位器的X，Y旋纽）后移去红外传感片，将光纤出端置于PIN光电管前2mm以内对准小孔位置（不能碰到PIN管）。
4同时观察示波器上该通道的直流耦合信号的直流分量（平均值）是否随着激光器调制电流的变化而变化，如否，则需检查步骤③。

半导体激光器与光纤耦合系统的研究

Abstract: T h is coup ling system takes the fea sib ility of the coup ling m ode in to accoun t1 T he coup ling efficiency
va ries no t on ly w ith the d istance betw een one elem en t and ano ther elem en t, bu t a lso w ith the off2ax is ang le of the off2ax is th in sp herica l len s1 T h is a rticle exp lo res the regu la rity of coup ling on the ba sis of the tran sm ission of Gau ssian beam , the P rincip le of m ode m a tch ing, and the theo ry of m a trix op tics1 T he resu lt is of g rea t i m po rtance fo r design of coup ling system betw een la ser d iode and fiber, and it is va luab le fo r i m p roving the coup ling efficiency betw een la ser d iode and fiber1
对于垂直入射的高斯光束的变换, 光学系统的变换矩阵为 A B = T⊥ T ⊥= 3 T 2T 1 = C D 1 0 1 L 1 0 = - 1 f 2 co sΑ 1 0 1 - 1 f 1 1

808nm光纤耦合半导体激光泵浦源

808nm光纤耦合半导体激光泵浦源808nm光纤耦合半导体激光泵浦源是一种新型的光学器件，采用光纤耦合技术将半导体激光泵浦源与光纤进行耦合，使得激光器的输出光功率更稳定，噪声更小，应用范围更广泛。

808nm光纤耦合半导体激光泵浦源的工作原理是通过电流驱动半导体激光器的发光二极管，将电能转化为光能。

在808纳米的波长下，激光泵浦源具有较高的光转换效率，并且具有较低的发热量。

同时，采用光纤耦合技术可以将激光器产生的热量快速传导到散热系统中，有效降低了器件的温度，提高了激光器的工作稳定性和寿命。

808nm光纤耦合半导体激光泵浦源具有以下几个特点：首先，具有高功率稳定性。

激光泵浦源采用与光纤绑定的方式，可以大大减少光纤的损耗，并且能够在较长距离内保持光功率的稳定。

这使得激光器的输出功率更加一致，提高了激光器的工作效率和性能。

其次，具有低噪声。

808nm光纤耦合半导体激光泵浦源在工作过程中减少了光学器件的振动和震动，从而降低了激光器的噪声水平。

这使得激光器在科研、医疗和工业等领域中的应用更加广泛，例如激光医疗器械、激光打标机等。

再次，具有高光质量。

808nm光纤耦合半导体激光泵浦源的输出波长符合激光输出的最佳波长范围，可以获得高光质量的激光束。

这对激光器应用中需要高光质量的场景，如光通信和激光测距等领域有着重要的意义。

此外，808nm光纤耦合半导体激光泵浦源还具有小尺寸、低成本、易于集成等优点。

光纤耦合技术使得激光器的结构更加紧凑，便于在各种设备和系统中进行集成。

同时，由于其制造工艺相对简单，所以其成本也相对较低。

综上所述，808nm光纤耦合半导体激光泵浦源是一种具有高功率稳定性、低噪声、高光质量的光学器件。

它的出现不仅拓宽了激光泵浦源的应用领域，而且提高了激光器的性能和可靠性。

随着技术的不断发展，相信这种光学器件将会在更多的领域中得到应用，推动科技的进步和创新。

半导体激光光纤耦合技术研究

编号20141022134本科生毕业设计本科生毕业设计半导体激光光纤耦合技术研究Research on Coupling System between Laser Diode and Fiber学生姓名顾学建专业测控技术与仪器学号1022134指导教师王菲分院光电工程分院2014年6月摘要随着光电子器件的迅速发展，半导体激光器的用途越来越广。

半导体激光器的光束质量成了制约半导体激光器应用的主要瓶颈。

而半导体激光器与光纤的耦合，对半导体激光器的光束质量改善有着重要意义。

如何提高半导体激光器的耦合效率成为人们越来越关注的问题。

本文介绍了半导体激光器光纤耦合的应用，国内外研究现状及发展趋势。

讲述了半导体激光器和光纤的基本知识，介绍了半导体激光光纤耦合的几种常用方法，对影响耦合效率的因素加以分析，并详细阐述大功率半导体激光器列阵光纤的耦合方案。

关键字：半导体激光器光纤耦合耦合效率ABSTRACTWith the rapid development of optoelectronic devices, semiconductor lasers are used more and more. Semiconductor laser beam quality has become a major bottleneck restricting the application of semiconductor laser. The semiconductor coupling optical device and fiber is of great significance to improve the beam quality of semiconductor lasers. How to improve the coupling efficiency of semiconductor laser has become a growing concern.This paper introduces the application of fiber coupled semiconductor laser status and development trend of domestic and foreign research. Described the basic knowledge of semiconductor laser and optical fiber. This paper introduces several common methods for semiconductor laser to fiber coupling. Analysis of the factors affecting the coupling efficiency .And describes the coupling scheme of high power semiconductor laser array optical fiber.Keywords:Semiconductor Laser Diode Fiber Couple Couple Efficiency目录第一章绪论 (1)1.1 研究的目的及意义 (1)1.2 半导体激光器光纤耦合的应用 (1)1.3 半导体激光器光纤耦合的国内外研究现状 (2)1.4半导体激光器光纤耦合的发展趋势 (2)第二章半导体激光与光纤光学 (4)2.1 半导体激光器的光束特性 (4)2.2光纤理论 (5)2.3光线在均匀折射率光纤中的传播规律 (8)第三章光纤耦合技术 (10)3.1半导体激光光纤耦合的几种常用方法 (10)3.2影响光纤耦合效率的因素 (11)3.3光纤耦合时需要注意的问题 (15)第四章大功率半导体激光器及列阵光纤耦合具体方案 (17)4.1大功率半导体激光器光纤耦合技术 (17)4.1.1直接耦合 (17)4.1.2利用光学系统对半导体激光与光纤进行耦合 (18)4.2大功率半导体激光器列阵光纤耦合具体方案 (20)4.2.1半导体激光器条形巴（LD Bar） (20)4.2.2二维半导体激光器堆栈（LD Stack） (21)4.2.3半导体激光器条形Bar的耦合方案 (21)4.2.4光束整形 (23)结论 (29)参考文献 (30)致谢 (31)I第一章绪论1.1 研究的目的及意义近年来，随着半导体激光器在通信，工业，航空，军事等多个领域的广泛应用，以及光纤制造技术和加工工艺的日渐提升，光纤通讯和光纤传感中的传输损耗已经降到接近极限，使得信号的传输能力和保真能力显著提高，而半导体激光器与光纤的耦合损耗问题也越来越重要。

光纤和半导体激光器耦合的实现方法

光纤和半导体激光器耦合的实现方法作者：许贵阳华显立来源：《科技经济市场》2014年第07期摘要：光纤和半导体激光器耦合技术的高低直接决定了EDFA技术性能，本文通过论述半导体激光器与光纤耦合的理论，进一步研究分析半导体激光器和光纤耦合的方法，进而在一定程度上为光纤和半导体激光器耦合技术的发展提供参考依据。

关键词：光纤；半导体激光器；耦合方式0 引言半导体激光器自1962年问世以来发生了极大地变化，有力的推动了现代科学技术的发展。

半导体激光器具有光电转换效率高、体积小、重量轻、耗电少且价格低等优点，因而广泛应用于广泛使用于光纤通信、激光测距、激光打印、激光扫描、激光指示器以及航空航天等重要领域。

对于半导体激光器来说，受自身结构特点的影响和制约，进而在一定程度上降低了半导体激光器的出射光束的质量，不仅在垂直和平行于PN结两个方向上的光束不对称，而且存在有很大的发散角，另外，对驱动电源要求比较高，进一步增加了实际应用的难度。

对于半导体激光器来说，光纤和半导体激光器的耦合技术能够对其光束进行整形、准直、变换，同时能够耦合到光纤中，这样就可以输出对称并且亮度较高的光束。

1 光纤与半导体激光器的耦合方式通常情况下，光纤与半导体激光器的耦合方式可以分为：（1）光纤与激光器不经过任何系统进行直接耦合。

（2）将透镜、棱镜等光学零件插入激光器和光纤之间的方法，即分离透镜耦合法。

在光纤与半导体激光器进行耦合的过程中，无论哪种方法，其耦合的目的都是对半导体激光器输出的光场进行整形，进而在一定程度上使得入射光场与光纤本征光场分布实现最大限度的匹配。

1.1 分离透镜耦合在耦合系统内部，各光学零件之间与光纤以及耦合系统都是相互分立的，在这种情况下，对于半导体激光器、耦合系统和光纤之间的共轴准直性要求比较好。

在封装的过程中，采用一些加工精度较高的支承件固定各光学零件，在一定程度上确保较好的准直性，但是这样做法增加了成本，并且尺寸比较大。

半导体激光器与光纤高效耦合特性的研究_图文(精)

The main reason that the coupling emciency for high.po、ver LDs to optical肋ers is not so high is thatⅡ1e di行erence in mode be觚eenⅡlem is quite serious.ne fomers’modes are,nornlally,asy衄etric ellipses,while山e latter’s’ones are ceme—Symmetric circles.So廿le coupling perfomance between high—power LD and fiber should be improVed through botll LD and fiber aspects.In LD aspect,reduction or increase of me activc region tllickness can reduce the aspect ratio of恤e LD bealll and consequently improVe tlle be哪’s symmetU There are many approaches to achieve the p唧ose,and one of the perfbct血em is nlnnel.caScaded multi-active regions large caVity Ustnlcture,in wmch not oIlly t11e efI’ective t}lickness
本论文围绕本实验室研发的新型隧道再生多有源区980m AlGa舳/G以S/In魄~s量子阱大功率半导体激光器和多种条宽的单有源区980砌AlGaAs/GaAs/InGaAs量子阱大功率半导体激光器的光场外特性、单模阶跃折射率光纤和多模渐变折射率光纤的模场特性进行了深入的理论分析和实验研究。由于大功率GaAs半导体激光器的条形电极宽度较大,光束的纵横比很高,而且由于多采用脊形波导结构,在侧面采用增益引导机制为主,在垂直于结平面是折射率引导机制,使得LD的激射光束在LD光腔内呈柱面波的形式传播。从LD的光外部特性来看,光束截面不但是非对称的、椭圆形光斑,而且在垂直和水平方向上光束束腰不在同一平面上,垂直光腰位于LD的出光面(解理面上,而水平光腰则在LD腔内,即“虚光腰”。因此LD的激射光束存在像散。对该光束作高斯近似,并假设LD激射后水平出光面上光斑的大小不随LD驱动电流的变化而改变,通过测量光束的远场发散角经过计算获得了虚光腰位置和尺寸。

多模光纤耦合半导体激光器模组

多模光纤耦合半导体激光器模组随着信息技术的飞速发展，光通信作为一种高速、大带宽、低耗能的传输方式，受到了广泛的关注和应用。

光通信系统的核心组件之一就是光源，而多模光纤耦合半导体激光器模组作为其中的重要一部分，在光通信系统中扮演着至关重要的角色。

接下来，我们将对多模光纤耦合半导体激光器模组进行详细的介绍。

一、多模光纤耦合半导体激光器模组的基本原理多模光纤耦合半导体激光器模组是一种将半导体激光器与多模光纤耦合的器件。

其基本结构包括半导体激光器、光纤耦合器和光纤组成。

在工作时，半导体激光器产生的光经过光纤耦合器的耦合作用，由多模光纤传输到光通信系统中，完成光信号的传输。

二、多模光纤耦合半导体激光器模组的特点与优势1. 大功率输出：多模光纤耦合半导体激光器模组能够实现较大的功率输出，满足高速数据传输的需求。

2. 高耦合效率：多模光纤耦合半导体激光器模组与光纤的耦合效率较高，能够有效地将光信号传输至远距离。

3. 良好的稳定性：多模光纤耦合半导体激光器模组具有较好的温度稳定性和光谱稳定性，能够在复杂的环境下长时间稳定工作。

4. 可靠性高：多模光纤耦合半导体激光器模组采用优质材料和精湛工艺制造，具有较高的可靠性和稳定性，保障光通信系统的正常运行。

三、多模光纤耦合半导体激光器模组在光通信系统中的应用多模光纤耦合半导体激光器模组在光通信系统中具有重要的应用价值，主要体现在以下几个方面：1. 光通信传输：作为光通信系统的光源部件，多模光纤耦合半导体激光器模组能够提供稳定的光源，并能够通过光纤进行信号传输，满足不同距离和带宽的需求。

2. 光纤传感：多模光纤耦合半导体激光器模组可以用于光纤传感系统中，实现对温度、压力、形变等参数的测量。

3. 光纤光谱分析：多模光纤耦合半导体激光器模组结合光谱分析仪等设备，可用于光谱分析和光学光谱仪器的研发。

四、多模光纤耦合半导体激光器模组的发展趋势随着光通信技术的不断发展和进步，多模光纤耦合半导体激光器模组也在不断完善和改进，主要体现在以下几个方面：1. 提高功率和效率：随着光通信带宽需求的不断增加，多模光纤耦合半导体激光器模组将会不断提高功率输出和耦合效率，以满足更加复杂的通信需求。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

预习与思考
1．光纤端面紧贴GRIN棒透镜能否提高耦合效率。
2．在“贴背耦合”时，阶跃折射率光纤的耦合效率高还是梯度折射率光纤的耦合效率高。
注意事项
1．完成实验后一定要将调制电流调回到零，先按一次激光输出按钮（灯灭），再拨钥匙至off，最后才能关电源。
2．LD，LED器件千万不能用手摸，否则它们将因静电而击坏。
2．耦合效率
耦合到光纤中的光能依赖于光纤的数值孔径，光纤仅能接收被光纤的数值孔径和芯径所限定的光锥内的那些光线，事实上有四个参数决定了耦合效率，它们是光源和光纤的数值孔径，光源的尺寸以及芯径。光源的尺寸和其数值孔径之积是一个常数，光源的数值孔径比光纤的大的情形称为过注入，通过加插透镜减小光源的数值孔径以适应光纤的数值孔径，但是光源在光纤端面上的成像尺寸将同时变大，耦合效率并不能获得提高，一种改善方法是所谓“贴背耦合”，即不用透镜而直接将光纤紧贴光源发射区，这时接收光功率与发射光功率之比为
1．LD与光纤耦合
1打开505激光驱动电源开关，将其限制电流调至120mA (已调好)，注意此时激光驱动电源的钥匙处于关闭（off）状态，电流示值为零。
2将激光驱动电源的钥匙拨向开（on）的位置，慢慢将电流从零调至42mA，按一下（注意只能按一次）激光输出按钮（output/on，灯亮），调整GRIN光纤耦合器（F-925）上的光纤定位器的X，Y，Z旋纽，将入纤端面置于GRIN镜后合适位置（离GRIN镜2mm以内中央，不能碰到GRIN镜）。
是离开光发射法线的最大角，由光源的几何形状决定。对漫射光源，m = 1，对准直光源，m为大值，中间为部分准直光源，ILD的辐射远场以典型的15°×30°发散，呈扇形分布。这是由于这些器件的发射面积很小，形成远场衍射，如图为一个m = 1（典型LED）和另一个m =20（典型ILD）在极坐标系中的辐射特性。
2．LED与光纤耦合
1，②，③，④，⑤同上。
⑥ 将调制电流置零，从零开始到80mA为止，每隔5m A测一次接收信号大小（示波器平均值），画出电光特性曲线（I-P）。
3．耦合效率
在上述耦合过程的前后用光功率计测量（GRIN棒透镜之后）与（耦合后光纤的输出功率）则可以计算耦合损耗。
4.自行设计一个模拟信号调制传输实验（选做）

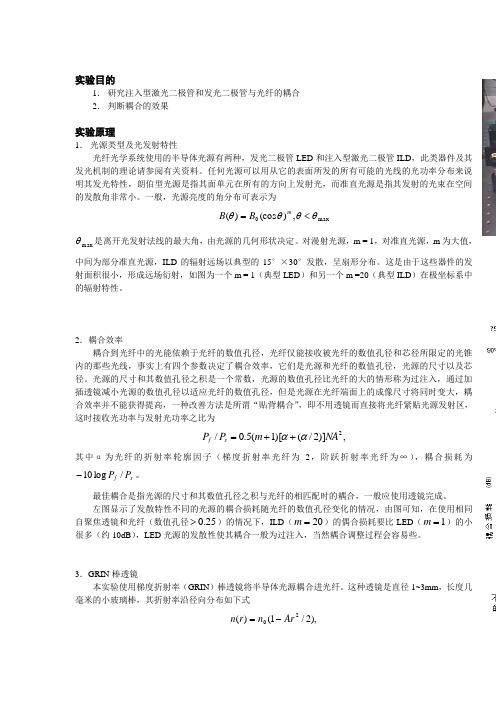

实验目的
1．研究注入型激光二极管和发光二极管与光纤的耦合
2．判断耦合的效果
实验原理
1．光源类型及光发射特性
光纤光学系统使用的半导体光源有两种，发光二极管LED和注入型激光二极管ILD，此类器件及其发光机制的理论请参阅有关资料。任何光源可以用从它的表面所发的所有可能的光线的光功率分布来说明其发光特性，朗伯型光源是指其面单元在所有的方向上发射光，而准直光源是指其发射的光束在空间的发散角非常小。一般，光源亮度的角分布可表示为
实验仪器
a)100/140多模光纤
b)ILD和LED装置
c)半导体光源驱动器
d)GRIN棒透镜光纤耦合器
e)红外磷光)数字示波器
j)光纤切割刀
注：零件细列及装配指南请执行软件“Newport光学实验计算机辅助平台”。
实验内容及操作要点：
先根据有关资料及辅助软件组装各个单元装置（半导体光源，GRIN棒透镜光纤耦合器，出纤及探测装置等），现以GRIN棒透镜光纤耦合器为例说明：用镊子将0.29节距GRIN棒透镜小心嵌进所示小孔内（或者把上面的金属盖片拿掉后放入，应调整和光源的间距），旋紧固定螺丝。将经过端面处理后的光纤嵌入光纤嵌槽桶后再装入光纤定位器（注意光纤端面和透镜的间距，它实际上和光源物距有关），然后根据下面的操作要点进行。
5如接收信号有变化则通过调整出端光纤定位器的X，Y旋纽使得信号达最大，进一步调整光纤耦合器（F-925）上的光纤定位器的X，Y，Z旋纽使接收到的信号最大，此时光纤入端处于最佳耦合状态。
6将调制电流置零，从零开始到50mA为止，每隔5m A测一次接收信号大小（示波器平均值），在接近阈值（大约40mA）之前某处（比如35mA）开始每隔1mA或0.5mA测一次，画出电光特性曲线（I-P），确定LD的阈值电流大小（曲线直线段的延长线与横轴交点）。
其中α为光纤的折射率轮廓因子（梯度折射率光纤为2，阶跃折射率光纤为∞），耦合损耗为。
最佳耦合是指光源的尺寸和其数值孔径之积与光纤的相匹配时的耦合，一般应使用透镜完成。
左图显示了发散特性不同的光源的耦合损耗随光纤的数值孔径变化的情况，由图可知，在使用相同自聚焦透镜和光纤（数值孔径）的情况下，ILD（）的偶合损耗要比LED（）的小很多（约10dB），LED光源的发散性使其耦合一般为过注入，当然耦合调整过程会容易些。
3．GRIN棒透镜
本实验使用梯度折射率（GRIN）棒透镜将半导体光源耦合进光纤。这种透镜是直径1~3mm，长度几毫米的小玻璃棒，其折射率沿径向分布如下式
是轴上折射率，，是分数折射率差，是芯径。
GRIN棒透镜可以对光束进行准直或聚焦，此处用0.29节距的棒透镜对发散的半导体光源实现聚焦，节距是指光线在梯度折射率介质中沿正弦轨迹运行一周的长度。能够实现准直的为1/4节距的GRIN棒透镜。
3调整上述光纤定位器的X，Y，Z旋纽，将红外磷光片置于出纤端面前观察是否接收到光（有无光斑），如有，则将光斑调亮（既调整光纤入端光纤定位器的X，Y旋纽）后移去红外传感片，将光纤出端置于PIN光电管前2mm以内对准小孔位置（不能碰到PIN管）。
4同时观察示波器上该通道的直流耦合信号的直流分量（平均值）是否随着激光器调制电流的变化而变化，如否，则需检查步骤③。
3．LD为近红外激光，小心不得直视或反射直视。
a 0.25节距形成平行光b 0.29节距形成会聚光
