三、现场针对性的安全教育
1、各种安全防护设施拆除前，必须经过项目质安部安全负责人签字认可后，方可进行拆除。搭设、拆除维护等作业过程中严禁掉落各种材料。 2、转料平台务必按照施工方案进行搭设，大风、大雨后、停止使用2个星期后必须进行检修后，方可使用。限载1吨。 3、每层临边1M内严禁堆放任何材料。作业中需要使用的材料，使用完后，立即清理。严禁在外架上堆放、放置任何材料。以免滑落、掉落伤人。
公示牌
2
一、项目宣传
• 一、在工地大门、办公室附近主要集中设置宣传用品。
• 二、材质为户外车贴+铝塑板+角钢、喷绘（蓝底白字）两种。
• 三、字体均为黑体（强制性标准）。
3
1、会议背景布推荐性标准
带扣，喷绘，尺寸：宽6m，高2.7m，25.92㎡， 12元/㎡，
4
311元
2、工程效果图推荐性标准
王传立专业工长进度是效益质量是生命
林建明专业工长用责任和细心谱写优质高速的旋律
秦建安专业工长老老实实做人踏踏实实盖楼
郑树海专业工长拼搏进取再立新功
孟学峰材料组长真材实料构筑精品
谢朝阳机电工长安全生产优质服务
邹利群测量员横线竖线线线精准
敢为天下先永远争第一
7
二、现场安全纪律
1、所有进入现场的人员，必须戴好安全帽。2、施工人员不准穿拖鞋、高跟鞋、硬底鞋、不准赤脚。3、高处作业必须佩带好安全带。4、施工作业前不准饮酒。现场不准吸烟，以免发生火灾。5、高处作业时，不准将工具、材料、垃圾等向下抛掷。6、非机电操作人员及其他特殊工种人员，严禁无证操作现场的各种机械设备和机具。7、施工照明，设备电源的安装和拆除，必须由专职电工操作，任何人不得私自安、拆。8、现场安全防护设施及消防设施，以及安全标志、警示牌，不准任意移动或拆除。9、现场不许生火取暖，不许烤电炉或用碘钨灯取暖。10、上下同一立面禁止同时施工作业。11、做好现场文明施工，当天作业当天清理杂物、垃圾。12、做好成品保护工作，禁止破坏成品、半成品。13、凡违反上述规定者，按《安全生产奖惩实施细则》予以处罚。表现好的施工队伍、个人，将给予奖励。

标准化、定型化、工具化安全防护设施图集

洞口防护
洞口防护【适用范围】
适用于桩（井）口、洞口的安全防护
洞口防护
1、桩（井）口防护【材料及制作】 1 ）桩（井）开挖深度超过2m时，必须搭设临边防护。
2）临边栏杆高1.2m，由φ48.3×3.0mm钢管及φ38×3.0mm钢管组合而成，采用三道横杆，上杆离地高度为1200mm，第二道横杆高600mm，下杆离地高度为200mm，横杆长度大于1500mm时，必须加设栏杆立柱，防护栏杆横杆长度可调整，因此具有通用性。立柱以M10×100钢膨胀螺栓固定。 3）桩（井）口设置盖板进行覆盖。盖板四周采用∠30×30×3角钢，中间用φ16钢筋，间距150mm 焊接成盖板，盖板用膨胀螺栓或铁丝固定在桩（井口）表面，盖板尺寸大于桩（井）口300mm。
【产品特点】
结构简洁，安装使用方便，整洁美观，安全可靠，可反复使用。
电梯井口防护门结构示意图
防护门
防护门系列
电梯井口防护门成品图
10
防护门
2、施工电梯进楼层防护门【材料及制作】
1) 施工电梯通往楼层处设一道简易钢结构门，面向施工电梯一面设有门栓，只有电梯到达楼层后，由电梯里的人员开门进出楼层，楼层里的人员不能开门，起到安全防护作用。 2) 采用钢结构制作防护门，防护门为高1.8米，宽1.38米的对开门，由□25×2矩管及□20×2矩管组合而成，中间铺满1.00mm钢板，门框下焊φ25铰链，配置φ48.3×3.0mm钢管进行连接。 3)安装时采用扣件将门柱与施工电梯门楼层出入口操作架进行连接。 4) 在防护门表面涂刷绿色防护漆，底部200mm高涂刷黑黄警示漆。 5) 在防护门上涂刷“注意安全随手关门”安全警示标志，以及楼层标识，还可涂刷企业文化识别标识等。
开挖阶段

安全防护标准化课件

防火墙是用于阻止未授权访问的一种安全技术。它可以根据预先设定的安全策略，控制网络流量的进出。防火墙可以防止外部网络攻击，并监控内部网络流量，以发现任何可疑的活动。
VS
入侵检测系统（IDS）
IDS是一种用于检测网络攻击的安全技术。它通过监控网络流量，可以检测并报告任何异常行为或潜在的攻击。IDS可以提供实时警报，以便及时响应和阻止攻击。
安全防护标准化的历史与发展
安全防护标准化始于20世纪90年代，当时随着计算机技术和网络技术的快速发展，人们开始意识到信息安全的重要性，并开始制定相关的安全标准和规范。
国际上，一些知名的安全标准机构和组织，如ISO、NIST等，开始制定一系列的安全标准和指南，用于指导组织如何实施信息安全防护。
近年来，随着云计算、大数据、物联网等新技术的快速发展，安全防护标准化的需求也日益增加，相关的标准和规范也在不断更新和完善。
背景介绍
由于电力企业的特殊性，终端安全防护至关重要。
解决方案
该电力企业为所有终端设备安装了防病毒软件、防火墙、入侵检测系统等安全软件，并严格限制终端设备的网络访问权限。同时，加强员工的安全意识和操作培训。
成效评估
实施后，该电力企业的终端安全状况得到了显著改善，有效地防范了各类恶意攻击和病毒感染。
安全防护策略制定
确定安全防护策略的目标
明确安全防护的主要目标，如保护企业资产、确保业务连续性、防止信息泄露等。
制定防护策略
根据安全防护需求和标准，制定具体的防护策略，包括技术、组织、管理等方面的措施。
明确责任分工
确定各级组织和人员的责任分工，确保安全防护策略的有效实施。
安全防护措施实施
配置安全设施
案例一：某银行的安全防护体系建设

安全防护标准及示意图

一、安全防护1、基坑防护：栏杆采用φ48×3.5钢管搭设1.2m高，面刷双色相间安全警示漆，油漆宽20cm，栏杆外用密目安全网进行全封闭，立杆间距不超过2m，立杆埋入混凝土挡水墙中或直接打入土层中，并悬挂警示牌。

2、楼板、屋面、阳台等临边防护：栏杆采用φ48×3.5钢管搭设1.2m高，面刷双色相间安全警示漆，油漆宽20cm，栏杆外用密目安全网进行全封闭，底部设置200mm高带警示色带的挡脚板。

3、通道口防护：安全通道美观整洁，安全牢固。

4、预留洞口防护：用厚木板全封闭并刷警示标识；短边超过1.5m长的洞口，采用双色相间钢管支设临边防护栏，高度1200mm，立杆间距1200mm，水平杆设两道，下部设200mm高带警示色带的挡脚板，防护栏杆挂密目网，根据施工阶段不同洞口处用厚木板全封闭或挂水平安全网。

5、电梯井口防护：电梯入口用φ16钢筋焊接铁栅栏固定，并刷双色相间漆，悬挂好安全警示标志；电梯间每两层作一道水平安全网防护。

6、楼梯边防护：设1.2m高的钢筋防护栏杆，涂刷双色相间油漆，底部设200mm高带警示色带的挡脚板。

7、垂直方向交叉作业防护：设置防护隔离棚或其他设施。

8、高空作业防护：有悬挂安全带的悬索或其他设施；有操作平台；有上下的梯子或其他形式的通道。

9、塔吊和室外电梯除满足各项安全要求外，外观良好完整，使用年限不得超过3年。

10、高压防护：工程西侧紧邻高压走廊，施工过程中高压走廊需积极联系政府相关部门，将高压线挪移，并用毛竹等搭设高压防护走廊，施工过程中制定高压防护预案。

防护安全标识：现场基坑周边，各种临边洞口，脚手架，排水沟边设置防止坠落、禁止跨越的警示标志。

并在主要的交通通道和基坑四周设置红色夜间二、施工安全防护措施根据国家以及阜阳市的有关安全法规以及有关规定，结合本工程的特点，特制定如下安全措施：（1）临边安全施工措施在基坑四周、楼层四周、屋面四周等部位，凡是没有防护的作业面均必须按规定安装两道围栏和挡脚板确保临边作业的安全。

安全标准化图册

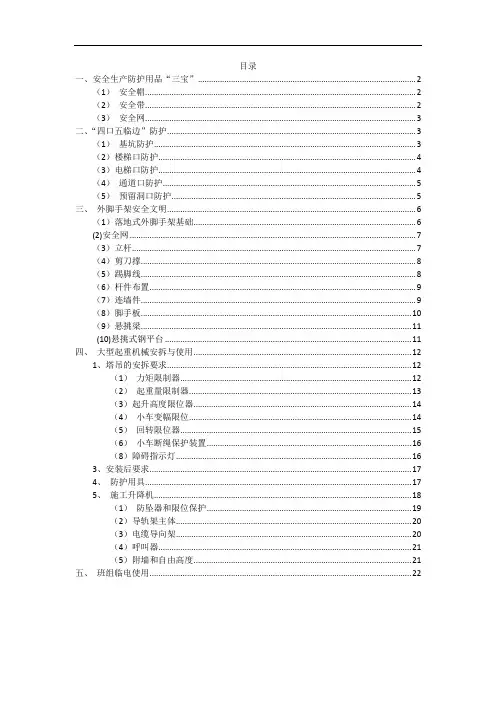

目录一、安全生产防护用品“三宝” (2)（1）安全帽 (2)（2）安全带 (2)（3）安全网 (3)二、“四口五临边”防护 (3)（1）基坑防护 (3)（2）楼梯口防护 (4)（3）电梯口防护 (4)（4）通道口防护 (5)（5）预留洞口防护 (5)三、外脚手架安全文明 (6)（1）落地式外脚手架基础 (6)(2)安全网 (7)（3）立杆 (7)（4）剪刀撑 (8)（5）踢脚线 (8)（6）杆件布置 (9)（7）连墙件 (9)（8）脚手板 (10)（9）悬挑梁 (11)(10)悬挑式钢平台 (11)四、大型起重机械安拆与使用 (12)1、塔吊的安拆要求 (12)（1）力矩限制器 (12)（2）起重量限制器 (13)（3）起升高度限位器 (14)（4）小车变幅限位 (14)（5）回转限位器 (15)（6）小车断绳保护装置 (16)（8）障碍指示灯 (16)3、安装后要求 (17)4、防护用具 (17)5、施工升降机 (18)（1）防坠器和限位保护 (19)（2）导轨架主体 (20)（3）电缆导向架 (20)（4）呼叫器 (21)（5）附墙和自由高度 (21)五、班组临电使用 (22)一、安全生产防护用品“三宝”“三宝”是指建筑施工防护使用的安全网、个人防护佩戴的安全帽和安全带。

要坚持正确使用佩戴，可避免发生操作人员的伤亡事故，因此称为“三宝”。

（1）安全帽特殊劳动防护用品必须具有生产许可证、产品合格证、安全鉴定证和安全标志。

所有从业人员进入施工现场必须佩戴安全帽。

从业人员按照劳动防护用品的使用规则和防护要求正确使用，会检查护品的可靠性，会正确使用劳动防护用品，会正确维修保养护品。

（进入施工现场必须正确配带安全帽）（2）安全带安全带应高挂低用，注意防止摆动碰撞，安全绳不得擅自接长使用，使用8m以上长绳应加缓冲器，自锁钩用例外。

不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用。

安全带上的各种部件不得任意拆除，更换新绳时要注意加绳涛。

安全防护设施标准化图册(房建)

3.材质：角钢/螺纹钢/圆钢
4.其他：/
14 | 69
1. 部位：砂轮机外围
砂轮机防护 2. 尺寸：根据机具尺寸确定。
24
罩
3. 材质：角钢、2mm 厚钢板
4. 其他：/
1. 部位：木工加工区 2.尺寸：加工面尺寸为 1.5*0.7m，高
度根据圆盘锯型号进行设置；防护罩
25
圆盘锯防护支架长度为 900mm，宽度 80mm，
1 防护棚立柱：15*15cm 方钢
桁架立柱：5*15cm 方钢
2
桁架主梁：15*15cm 方钢
3 基础：砼硬化厚度≥20cm，预埋
20
木工加工棚
30×30cm×10mm 厚钢板, M14 螺栓固定立柱
3. 材质：方钢、钢板、膨胀螺栓、砼
4. 要求：
1设置双层硬质防护（木跳板或竹
串板）,上下层间距≥60cm，地面
门。
14
配电室防护 3. 材质：围栏主框架采用 40 方钢
4. 要求：围栏外立面悬挂操作规程牌、警示牌、责任人（联系电话）、灭
火器，顶部设置中建企业标识，颜色
以中建蓝为主色调。
1. 部位：电缆线埋设部位
电缆线埋地 2. 尺寸：/
3. 材质：灰沙砖、细沙、套管
15
防护
4.要求：深度≥0.7m，电缆线使用套
1. 部位：电缆线架空部位 2.尺寸：三级箱进出线使用支架架空电缆架空，高度≥1.8m，瓷瓶固定线路高度 17 ≥2m,应考虑人车通行。
3. 材质：PVC 塑料架或瓷瓶附墙支架
4. 要求：成品购置
11 | 69
1. 部位：钢筋加工区
2.尺寸：防护棚大小根据方案确定，净

安全防护标准化图集

一、洞口防护 1、预留洞口平安防护边长小于的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。

盖板须保持四周搁置均衡，并应有固定其位置的措施。

图解一：边长为的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。

对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。

结构施工中的伸缩缝处应加固定盖板防护。

图解二1.3边长为，立杆高度，且杆件刷红白相间警示漆，底部设置挡脚板，或挂平安网，并挂“留神坠落〞的警示标志。

口平安防护电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm ，竖向钢筋间距不大于150mm 。

2.2电梯井内首层和首层以上每隔两层〔不大于10m 〕支设一道水平平安网，网应封闭严密。

网边与井壁周边间隙不得大于20mm ，网底距下方物体〔或横杆〕不得小于3m 。

2.3施工层应搭设操作平台，并满铺跳板。

边长2000-4000的洞口红白相间@1502.4施工中，电梯井不得作为垂直运输通道和垃圾通道。

口平安防护管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm，竖向钢筋间距不大于150mm。

两层〔不大于10m〕支设一道水平平安网，网应封闭严密。

网边与井壁周边间隙不得大于20mm，网底距下方物体〔或横杆〕不得小于3m。

3.3施工层应搭设操作平台，并满铺跳板。

3.4施工中，管道井不得作为垂直运输通道和垃圾通道。

4、通道口平安防护4.1建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层，交错、满铺不小于厚的脚手板，且棚顶立杆应高出顶棚，在顶棚超高局部两侧张挂密目式平安网，通道两侧用密目平安网封闭。

4.2多层建筑物通道长度不小于3m，高层不小于6m，防护棚高度不低于3m。

4.3物料提升机的进料口、外用电梯地面进料口以及其它需要搭设的位置应设置防护棚。

施工现场安全防护与设施标准化图册(2021版)

施工现场安全防护与设施标准化图册（2021版）《施工现场安全防护与设施标准化图册》编制组主任：刘帅执行主任：薛阳副主任：高飞王全逵高安培马力郝胜军编写组：（按姓氏笔画排序）王袆鹏白龙江史雷吕波张福明张伟剑陆强杨文超吴伟永时俊东柳凤军骆影曦宫亮潘宏睿霍达前言为促进施工现场安全防护与设施的规范化，全面推进公司安全生产标准化建设，依据国家现行相关法律法规、标准规范，结合集团、局及公司各项管理制度及现场实际情况，公司编制了《施工现场安全防护与设施标准化图册（2021版）》（以下简称《图册》），同时废除《施工现场安全防护标准化图册（2015版）》。

本《图册》收集了近年来中国建筑施工现场典型的安全防护与设施做法，依据简洁实用、美观坚固的原则，突出了防护与设施的定型化、工具化及易周转、易维护等特点。

本《图册》适用于我公司承建的所有房建施工项目，钢结构施工项目。

在执行本《图册》过程中，若地方标准高于本《图册》或"安全警示色"有专门规定时，以地方标准为准。

希望各单位和专家及时反馈意见和建议，以便不断完善和改进《图册》。

本《图册》由公司安全生产监督管理部负责解释。

第一部分图牌1.1安全色 (2)1.2安全标志................................................................ (3)1.2.1警告标志............................................................. (3)1.2.2禁止标志............................................................. (4)1.2.3指令标志............................................................. (5)1.2.4提示标志............................................................. (6)1.2.5集合标志............................................................. (7)1.3安全标牌 (8)1.3.1警告标牌............................................................. (8)1.3.2禁止标牌............................................................. (9)1.3.3指令标牌............................................................. . (10)1.3.4风险提示标牌 .................................................... . (11)1.3.5安全风险警示牌 ................................................ . (12)1.4“平平安安”提示牌 (13)1.4.1安全环境理念牌 (13)1.4.2“平平安安”提示牌 (14)1.5公示牌 (20)1.5.1带班公示牌 (20)1.5.2项目管理人员风采牌 (21)1.5.3责任区域公示牌 (22)1.5.4责任公示牌 (23)1.5.5危险源公示牌 (24)1.5.6楼栋危险源公示牌、巡查图 (25)1.5.7楼层内图牌 (26)1.5.8危大工程公示牌 (27)1.5.9职业健康危害因素公示牌 (28)1.5.10行为安全之星公示牌 (29)1.5.11“三铁六律”行为安全准则牌 (30)1.5.12危大工程安全责任公示牌、验收牌 (31)1.5.13安全信息宣传牌 (32)1.5.14施工升降机安全公示牌 (33)1.5.15塔吊编号、安全公示牌 (34)1.5.16安全生产运行牌 (35)1.6编码及二维码 (36)1.7门禁外挂显示屏 (37)1.8安全警示镜 (38)1.9设备状态牌 (39)1.10栋号、楼层标识牌 (40)1.11楼层标高牌 (41)1.12安全教育讲评台 (42)1.13脚手架信息牌 (44)1.14卸料平台信息牌 (45)1.15材料标识牌及支架 (46)1.16爬梯信息牌 (47)1.17作业平台信息牌 (48)1.18工具房（箱）标识牌 (49)1.19材料箱标识牌 (50)1.20存放点标识牌 (51)1.21机械标识牌 (52)1.22功能标识牌 (53)1.23移动宣传牌 (54)1.24保健站标识牌 (55)1.25应急汇合点标识牌 (56)1.26宿舍人员信息牌 (57)第二部分临边、洞口防护2.1网片式临边防护 (59)2.2钢管扣件式临边防护 (62)2.3水平洞口防护 (65)2.3.1桩、井口安全防护 (65)2.3.2短边尺寸200mm~1500mm洞口防护 (66)2.3.3短边尺寸1500mm~3000mm洞口防护 (67)2.3.4铝模板传料洞口防护 (68)2.3.5后浇带防护 (69)2.3.6室内电梯井水平防护 (70)2.4窗台洞口防护 (71)第三部分加工区、堆场及仓库防护3.1钢筋加工棚 (73)3.2小型钢筋加工棚 (76)3.3钢筋加工区布置 (78)3.4木工加工棚 (79)3.5材料堆场 (82)3.6 PC堆场 (83)3.7危险品库房 (84)3.8应急物资库房 (85)3.9休息亭 (86)第四部分安全通道4.1首层通道 (89)4.1.1定型化首层通道 (89)4.1.2盘扣式首层通道 (90)4.2基坑上下通道 (93)4.2.1车行基坑上下通道 (93)4.2.2钢管扣件式人行基坑上下通道 (94)4.2.3盘扣式人行基坑上下通道 (95)4.2.4定型化人行基坑上下通道 (97)4.3人行通道 (98)4.3.1盘扣式人行通道 (98)4.3.2人车分流人行通道 (99)4.4之字通道 (100)4.5一字通道 (102)4.5.1水平通道 (102)4.5.2一字坡道 (104)第五部分脚手架、操作平台5.1落地式脚手架 (106)5.1.1脚手架基础 (106)5.1.2脚手架搭设 (107)5.1.3剪刀撑、斜撑和抛撑 (108)5.1.4作业层防护 (110)5.1.5外立面防护网 (112)5.1.6落地式盘扣脚手架 (113)5.2悬挑式脚手架 (114)5.2.1钢管扣件式脚手架 (114)5.2.2盘扣式脚手架 (115)5.3连墙件 (116)5.3.1钢管扣件式连墙件 (116)5.3.2预埋扁钢式连墙件 (117)5.3.3盘扣式连墙件 (118)5.4层间水平防护 (119)5.5悬挑式钢平台 (121)5.6落地式操作平台 (123)5.7移动式操作平台 (124)5.8电梯井操作平台 (125)5.9电动吊篮 (126)5.9.1悬吊平台 (126)5.9.2提升机 (127)5.9.3安全锁 (128)5.9.4钢丝绳 (130)5.9.5电气系统 (131)5.10附着式升降脚手架 (132)5.10.1 外观要求 (132)5.10.2 架体要求 (133)5.10.3 架体防护 (134)5.10.4 提升装置 (135)5.10.5 附着支座 (136)5.10.6 防倾装置 (137)5.10.7 防坠装置 (138)5.10.8 同步控制装置 (139)第六部分起重机械6.1塔式起重机标识 (141)6.1.1 塔吊防攀爬装置标语 (141)6.1.2 塔吊附墙操作平台标语 (142)6.1.3 塔吊配重臂标识 (143)6.1.4 塔吊限位装置禁止牌标识或封条 (144)6.1.5 起重作业“十不吊”安全标识 (145)6.1.6 吊钩反光贴 (146)6.2塔式起重机基础 (147)6.2.1塔吊基础 (147)6.2.2塔吊防雷接地 (148)6.2.3 塔吊入口封闭（首层封闭） (149)6.2.4 塔吊穿楼层临边防护 (150)6.2.5 地下室外侧塔身保护 (151)6.3塔式起重机防攀爬装置 (152)6.4塔式起重机附墙装置及操作平台 (153)6.4.1 塔吊附墙装置 (153)6.4.2 塔吊附墙操作平台 (154)6.5塔式起重机电缆线卸荷 (155)6.6塔式起重机空中行人安全通道 (156)6.7塔式起重机安全监控系统 (159)6.7.1 群塔作业防碰撞系统 (159)6.7.2 吊钩可视化系统 (160)6.8施工升降机防护棚 (161)6.9施工升降机防护门 (164)6.10施工升降机进入主体结构的翻板通道 (166)6.11施工升降机智能化 (167)6.12物料提升机操作棚 (168)6.13 钢丝绳吊索 (169)6.14 起重吊带 (170)第七部分施工机具7.1切割机防护罩 (172)7.2圆盘锯防护罩 (173)7.3电焊机防护 (174)7.4气瓶运输推车 (175)7.5钢筋车间作业台 (176)7.6调直机防护 (177)7.7吊装料斗 (178)7.7.1 标准化吊笼 (178)7.7.2 加气块吊笼 (179)7.7.3 零散材料吊笼 (180)第八部分临时用电8.1外电线路防护 (182)8.2变电设施防护 (184)8.3配电室防护 (186)8.4配电室消防及应急照明 (187)8.5配电箱（柜）防护 (188)8.6总配电箱（柜）内电器开关设置 (189)8.7分配电箱（柜）内电器开关设置 (190)8.8末级配电箱内电器开关设置 (191)8.9配电线路设置与防护 (192)8.10接地设置 (196)8.11移动电箱 (198)8.12配电箱安全距离 (199)8.13低压（安全电压）变压器专用电箱8.14室内照明 (203)8.15室外照明 (204)8.16生活区用电 (206)8.17生活区制冷设备 (207)8.18生活区采暖设备 (208)第九部分消防9.1消防设施布置 (210)9.2消防泵房 (212)9.3消防给水系统 (213)9.4消火栓 (214)9.5灭火器 (217)9.6消防柜 (219)9.7临建房屋室内消防喷淋系统 (220)第十部分钢结构作业防护10.1操作平台10.1.1固定式焊接操作平台 (222)10.1.2可调式操作平台 (223)10.1.3可调式操作平台详图 (224)10.1.4悬挂式操作平台 (225)10.2钢爬梯10.2.1防坠器垂直登高挂梯 (226)10.2.2护笼式垂直登高挂梯 (227)10.2.3钢斜梯 (228)10.3安全绳.........................................................................................................10.3.1抱箍式双道安全绳 (229)10.3.3立杆式双道安全绳 (231)10.4安全网10.4.1上挂式水平安全网 (232)10.4.2下挂式水平安全网 (233)10.4.3滑动式水平安全网 (234)10.5外挑网 (235)第十一部分劳保用品11.1安全帽 (237)11.2安全带 (238)11.3劳保鞋 (239)11.4马甲背心 (240)11.5 其他防护用品 (241)11.6防护佩戴 (240)11.6.1管理人员防护佩戴 (242)11.6.2作业人员防护佩戴 (243)第一部分图牌1.1 安全色基本要求：————————————————————1.安全色分红、黄、蓝、绿四种颜色。

施工现场安全防护标准图集()PPT课件

二、编写原则
1、搜集整理近年来典型的安全防护做法。 2、简洁实用，美观坚固。 3、突出定型化、工具化。 4、易周转、易维护
三、图册解析
本图册包括六大篇章：第一章总则第二章通用篇第三章房屋建筑篇第四章钢结构安装篇第五章石油化工篇第六章基础设施篇
（一）通用篇
1、现场图牌（12种图牌） 2、个体防护（绑腿、劳保鞋、马甲背心） 3、临边洞口防护（网片式、隔栅式、组装式） 4、防护棚（钢筋、木工、安全通道、电梯防护棚） 5、临电消防（电箱防护栏）
（四）石油化工篇
1、储罐梁施工 3、隧道施工 4、地铁施工 5、水上施工
问答
问题提问与解答
HERE COMES THE QUESTION AND ANSWER SESSION
结束语 CONCLUSION
感谢参与本课程，也感激大家对我们工作的支持与积极的参与。课程后会发放课程满意度评估表，如果对我们课程或者工作有什么建议和意见，也请写在上边，来自于您的声音是对我们最大的鼓励和帮助，大家在填写评估表的同时，也预祝各位步步高升，真心期待着再次相会！
施工现场安全防护标准化图册（2014版）
2014.11
标题添加
点击此处输入相关文本内容
前言
点击此处输入相关文本内容
标题添加
点击此处输入相关文本内容
点击此处输入相关文本内容
一、编写背景二、编写原则三、图册解析
一、编写背景
1、全系统涌现出了许多先进的安全防护做法。 2、原安全防护标准化图册已不适应现在的要求，需要更新。 3、标准化推进工作的一个基本要求。
提示牌合计22块
安全标牌：禁止、警告、指令
禁止标牌

安全防护标志标识标准化图册集课件

提示标志
总结词
提供信息或指示方向的标志
详细描述
提示标志用于提供有关信息或指示方向，如卫生间、出口等。这些标志通常以绿色为背景，白色文字和图像，以提供清晰的信息或指示。
文字辅助标志
总结词
补充说明其他标志意义的文字说明
详细描述
文字辅助标志通常以黑色文字的形式出现，用于补充说明其他标志的意义或提供更多的信息。这些文字说明可以提供更详细的指令、警告或提示，以帮助人们更好地理解标志的含义和要求。
警告标志
总结词
提醒人们注意潜在危险或不良后果的标志
详细描述
警告标志通常用于提醒人们注意潜在的危险或不良后果，如小心落石、当心触电等。这些标志通常以黄色为背景，黑色文字和图像，以引起人们的警觉和注意。
指令标志
总结词
指示人们必须采取某种行为的标志
详细描述
指令标志用于指示人们必须采取某种行为或遵循某种规定，如戴安全帽、系安全带等。这些标志通常以蓝色为背景，白色文字和图像，以清晰地指示人们应该采取的行动。
折弯
对金属板材进行折弯处理，以形成标志的立体造型。
切割
使用激光切割机或机械切割机将金属板材切割成所需形状。
焊接
对金属标志进行焊接，以确保结构牢固和持久。
04
安全防护标志的应用与规范
应用场景
工厂车间
用于标识危险区域、设备和工作岗位，提醒员工注意安全。
公共场所
在电梯、消防设施、紧急出口等关键位置设置安全标志，提高公众安全意识。
降低事故风险
合理设置安全防护标志可以降低事故风险，保障人员生命安全和财产安全。
安全防护标志的历史与发展
80%
早期安全标志
早期的安全标志比较简单，通常采用简单的图形和文字来表达安全信息。

安全防护演示PPT课件

规范部分：电焊机防护、专用箱
第49页/共55页
规范部分：内装修活动架
第50页/共55页
规范部分：
楼层临边防护
第51页/共55页
规范部分：
高压线防护架
第52页/共55页
规范部分：
柱模防护规范
第53页/共55页
演示结束
第54页/共55页
不规范部分：
隐患：梁两侧无护栏、跳板
正确做法：梁两侧铺两块跳板；搭两道护栏
第1页/共55页
不规范部分：
隐患：水平网内有横钢管
正确做法：水平网内、下方严禁有横杆等物
第2页/共55页
不规范部分：
隐患：安全通道两侧未进行封闭
正确做法：通道两侧立挂密目安全网
第3页/共55页
不规范部分：
隐患：横支撑伸到架子操作层内，通道受堵且宜伤人
正确做法：搭设防护棚，挂安全带
第37页/共55页
规范部分：
临边防护规范
第38页/共55页
规范部分：
临边防护
第39页/共55页
规范部分：
绿色安全通道
第40页/共55页
规范部分：
临边防护规范
第41页/共55页
规范部分：
通道爬梯
第42页/共55页
规范部分：
隐患：外架防护未跟上正确做法：外架搭设应跟上，立挂密目安全网
第28页/共55页
不规范部分：
隐患：施工人员不戴安全帽正确做法：教育，戴好安全帽系好帽带
第29页/共55页
不规范部分：
隐患：模板支撑借助外架

安全防护标准化PPT课件

重庆拓新控股（集团）建筑工程有限公司、安全防护标准化施工
脚手架外立面防护
1、脚手架外立面应挂密目安全网做全封闭，临街面宜采用硬质立面封闭。 2、脚手架每步架体均应设置拦腰杆，外排立杆和大横杆表面应刷黄色，每隔一组或二组剪刀撑设置一道高度0.18m的踢脚板（具体尺寸见下图）固定在立杆内侧，踢脚板表面刷黄黑色警示油漆。 3、踢脚板材质应采用硬质材料制作，严禁使用彩条布。 4、脚手架立杆严禁使用锈蚀、打眼、钻孔、变形的杆件，而且还要做防锈处理。
重庆拓新控股（集团）建筑工程有限公司、安全防护标准化施工
提升：
——— 建筑工程形
象
强化：
——— 安工全程技文术明部施
工
2012年1月
.
1
重庆拓新控股（集团）建筑工程有限公司、安全防护标准化施工
管沟（槽）的防护
1、管沟（槽）的开挖应严格按照标准规范规定和施工组织设计或者专项方案进行，认真做好开挖、放坡、支护、排水倒运土方等工作，尤其应做好软土地段和高水位地区的相应防护工作。 2、危险部位的边沿，坑口要加护栏，封盖及设置必要的安全警示灯。 3、按规定设置足够宽的通行道路和安全梯。 4、装卸堆放材料和工具、设备及车辆，与坑槽保持安全距离；当土质好时，要距离坑边1m以外，堆放高度不得超过1.5m。
.
11
ห้องสมุดไป่ตู้
重庆拓新控股（集团）建筑工程有限公司、安全防护标准化施工
移动式操作平台
1、操作平台的面积不宜超过 10㎡,高度不宜超过5m。 2、移动式操作平台的轮子应足以承重整个平台的重量，并安装止动装置。 3、操作平台四周应设置1m-----1.2m高的双道护身栏杆。 4、每次移动后、操作前应注意平台和主体的链接是否牢固。

安全防护栏标准PPT课件

全距离，严禁以任何形式在防护栏上缠绕、捆绑施工用电线路，防止发生漏电事故。
• （三）在安全防护栏使用过程中，施工单位安全
部门须定期(每月至少2次)对构件、扣件、安全网等防护设施是否符合安全要求进行检查。对不符合安全要求的部位，应及时修理、加固，不得迁就使用。
• （四）在防护栏处须设有明显警示标识，标识材
固定时，应与平台、通道杆件焊接或绑扎牢固。
可编辑课件PPT
7
•强度要求：
•栏杆的设计，必须保证其扶手
所能承受水平方向垂直施加的载荷不小于500பைடு நூலகம்/m。
可编辑课件PPT
8
• 其他要求：
• （一）高处临边有跌落危险场所使用的安全防护
栏按标准规定制作安装后，工程未结束前，不得随意拆除。
• （二）安全防护栏与施工用电线路应保持足够安
固定，不得使用竹子、原木等其它材料。
• 扶手、横杆及立柱均采用φ≥48mm，
壁厚≥2.75mm的钢管，以扣件或焊接固定。
可编辑课件PPT
5
• 技术要求：
• （一）防护栏应由扶手、横杆、立柱、挡板及安全网组成，防
护栏杆的高度不低于1.2m。
• （二）扶手宜采用φ48mm的钢管，离地高度不低于1.2m。
• （三）横杆宜采用φ48mm的钢管，中部横杆与上、下构件的
净间距不得大于400mm。
• （四）立柱宜采用φ48mm钢管，立柱间隙宜为1.5～2m。
• （五）挡板宜采用高度不小于30cm的竹夹板或钢板封闭。如
果平台设有满足挡板功能及强度要求的其他结构边沿时，允许
不另设挡板。
• （六）防护栏端部必须设置立柱或与建筑物牢固连接。
料应统一、平直并固定牢靠。
