新能源汽车空调系统的设计随着环保意识的增强和对汽车污染的关注，新能源汽车的市场需求日益增长。
新能源汽车空调系统的设计是新能源汽车研发中的关键一环。
本文将介绍新能源汽车空调系统的设计背景、技术要求以及设计方案。
一、设计背景新能源汽车是以电能为动力的汽车，与传统燃油汽车相比，具有环保、高效、低能耗等优势。
由于电动汽车在行驶过程中无排放污染物，因此被视为解决交通领域污染问题的重要手段之一。
而空调系统作为汽车内部舒适性的重要组成部分，也需要满足环保、高效的要求，以适应新能源汽车市场的需求。
二、技术要求1. 空调系统电能消耗低：新能源汽车的电能是有限的，因此空调系统的电能消耗应尽量降低，以提高新能源汽车的续航里程。
2. 制冷效果好：空调系统应能在短时间内将车内温度降低到舒适的范围，以提高空调的使用体验。
3. 节能环保：空调系统在工作过程中应尽量减少对环境的影响，例如减少温室气体的排放。
4. 高效稳定：空调系统应具备稳定的性能和较高的制冷效率，以满足不同环境条件下的使用要求。
5. 智能化控制：空调系统应具备智能化的控制功能，能够实现自动调节、自动启停等功能，提高车辆驾驶的便捷性。
三、设计方案1. 采用节能制冷技术：可以选择采用变频压缩机、高效换热器等节能技术，减小空调系统的能耗。
2. 优化空调系统布局：通过合理布置风口和风道，使空调系统的制冷效果更均匀，提高通风效果。
3. 采用环保制冷剂：选择低温、低污染的制冷剂，减少温室气体的排放。
4. 设计智能化空调控制系统：通过传感器、控制器等智能化元件，实现空调系统的智能化控制，例如自动启停、温度调节等功能。
5. 优化空调系统散热结构：通过优化散热结构，提高空调系统的热排放效率，减少热量积聚。
四、总结新能源汽车空调系统的设计需要考虑到其与电能供应的关系、制冷效果、节能环保等方面的要求。
通过采用节能技术、优化布局、采用环保材料等手段，可以提高新能源汽车空调系统的性能和舒适度，满足市场需求。

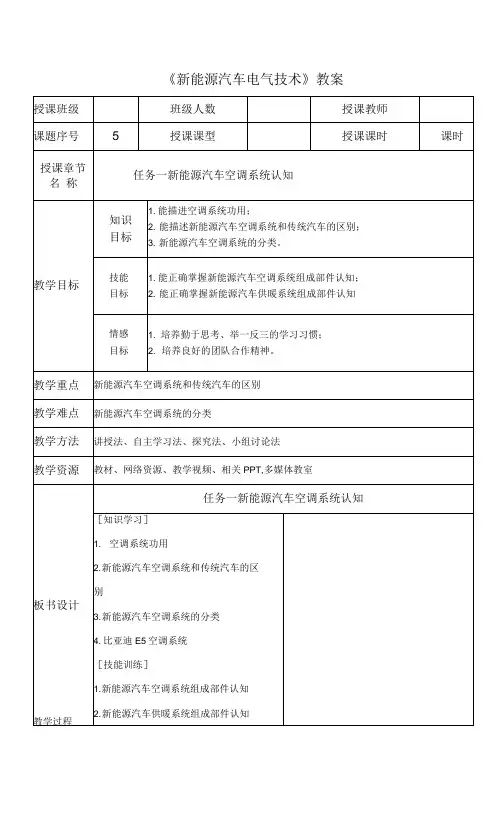

《新能源汽车电气技术》教案主要教学内容及步骤教师活动学生活动教学目标【一】导入新章节案例导入：你作为i名新能源汽车售后服务顾问，客户需要你向她详细介绍如何操控新能源汽车暖风与空调系统，以及新能源汽车暖风与空调系统配置的一些新功能该如何正确使用，你能完成这个任务吗？【二】新授任务一新能源汽车空调系统认知［学习目标］知识目标能描进空调系统功用；1. 能描述新能源汽车空调系统和传统汽车的区别；新能源汽车空调系统的分类。
能力目标能正确掌握新能源汽车空调系统组成部件认知；1. 能正确掌握新能源汽车供暖系统组成部件认知［知识学习］一、空调系统功用汽车空调系统是对车厢内空气进行制冷、加热、除湿、通风换气装置。
可提供舒适的乘车环境，降低驾驶员的疲劳强度，提高行车安全。
空调系统利用空气的热传递效应将空气中的热量向低温处传播；当蒸发器处于低温时，会吸收外部热量，以制冷剂作为传导介质被压缩机抽走，制冷剂经压缩机压缩后温度上升，此时制冷剂温度比外部环境温度高出许多，高温制冷剂流入冷凝器，通过电子风扇向外界排放热量，降低温度，然后经膨胀节流作用生成低温制冷剂流入蒸发器，进行工作循环不断的抽取车厢内的热量，从而达到降温效果。
如图3-1所示展示一段实车故障案例的视频出示并分析本次课学习目标对空调系统功用的讲解图3-1汽车空调系统听讲、思考听讲、思考听讲、思考培养对本节课内容学习兴趣目标导向对空调系统功用有总体认知二、新能源汽车空调系统和传统汽车的区别1.空调压缩机驱动方式不同新能源汽车空调制冷系统的制冷原理与传统汽车相同，区别的是压缩机驱动方式发生了变化。
新能源汽车空调压缩机采用电驱动的方式，而传统汽车绝大多数采用发动机传动带（皮带）驱动。
如图3-2所示图3-2新能源汽车空调压缩机2.暖风实现形式不同新能源汽车空调系统和传统汽车的区别讲解听讲、思考理解新能源汽车空调系统和传统汽车的区别新能源汽车在暖风实现的形式上，通常是利用电加热的方式来产生暖风。
新能源汽车暖风工作原理
新能源汽车暖风系统的工作原理主要涉及电加热和空气循环两
个方面。
下面我将从多个角度详细解释。
首先，新能源汽车暖风系统通常采用电加热方式。
该系统包括
一个电热器，通过电流通过电热丝或电热器芯片，产生热能。
当驾
驶员或乘客需要暖风时，系统会将电能转化为热能，加热空气。
其次，新能源汽车暖风系统还涉及空气循环。
系统中配备了风
扇和空气循环装置。
风扇通过旋转产生气流，将加热后的空气吹送
到车内各个区域，以实现暖风的供应。
同时，空气循环装置可以将
车内的空气循环起来，保持车内空气的流动性，提高暖风的均匀分布。
此外，新能源汽车暖风系统还可能配备温度传感器和控制模块。
温度传感器可以感知车内的温度情况，并将信息传输给控制模块。
控制模块根据温度传感器的反馈信号，调节电热器的工作状态和风
扇的转速，以达到调节车内温度的目的。
这样可以确保车内温度在
设定的舒适范围内。
综上所述，新能源汽车暖风系统的工作原理主要包括电加热和空气循环两个方面。
通过电加热器将电能转化为热能，再通过风扇和空气循环装置将加热后的空气吹送到车内各个区域，以实现暖风的供应。
温度传感器和控制模块能够监测和调节车内温度，确保乘客的舒适度。
新能源车辆暖风和空调系统浅析(上)作者：谭婷吴书龙来源：《汽车维修与保养》 2018年第7期随着新能源汽车的日益增多，其暖风和空调系统维护与故障维修也逐渐增多，但很多汽车维修人员对新能源汽车了解较少，在维修新能源汽车的暖风和空调时往往束手无策，本文将介绍新能源汽车暖风和空调的主要结构，并结合实际案例分享维修技巧和注意事项，以期对读者有所帮助。
一、新能源车辆暖风和空调系统简介1.传统皮带式空调系统有些混合动力汽车采用的是传统皮带式空调压缩机，如果空调系统工作时，车辆的怠速停止(怠速启停)功能使发动机关闭，那么空调压缩机也会停止工作，但车辆的鼓风机会继续向车内输送空气，最终使空调压缩机不工作。
虽然这在某种程度上可以让乘车人员感到凉爽，但发动机停机时间过长可能会使人难受，例如长时间等红绿灯时。
这类车辆通常能够取消怠速启停，并激活发动机工作，使其满足任意长时间的空气调节需求。
2.电动式空调系统传统的皮带式空调系统有时会大幅拉低车辆的燃油经济性，但电动空调压缩机比传统的空调压缩机更有效率，尤其当电机由类似于动力电池组这样的高压部件来供给较高电压时。
一般而言，电动空调压缩机是通过小型变频器驱动的交流电动机带动。
电动空调压缩机如图1所示。
压缩机的变频器可以整合到压缩机组件中，或者也可以并入到车辆的主变频器组件等部件里。
电动空调压缩机将电动机整合到了空调压缩机室中后，压缩机并非由离合器控制，因为压缩机可以通过改变电动机转速来不断改变其输出功率。
影响压缩机输出功率的因素包括蒸发器温度、车厢温度、环境温度及目标蒸发器温度等。
电动空调压缩机没有采用轴端密封设计，这使得以往传统空调中轴端泄露的情况不会发生。
电动空调压缩机通过使系统制冷剂在电动机周围或附近循环进而使电动机冷却。
由于空调系统的冷冻机油悬浮在制冷剂中，因此，冷冻机油一定不能导电。
常规的冷冻机油会污染系统，可能会导致汽车的车载诊断系统设定诊断故障码(DTC)出现高压电接地的故障。
