KUKA外部轴配置方法，偷偷分享的1、连接控制柜和外部轴的动力线和编码器线
（外部轴动力线）
（连接机器人底部RDC编码器线）
2、Workvisual外部轴添加与配置
（1）根据机器人控制柜内部实际的KPP和KSP型号添加：（右键控制系统组件添加）
（2）确认电机铭牌上的电机型号：
（开头MG/ME光轴与键槽轴的区别）
（3）根据电机型号添加选项：
（右键设备视图添加电机型号）
（4）在单元配置中将添加的外部轴电机与控制柜连接：（拖住电机连接控制柜）
（5）右键电机--驱动装置配置--（根据实际接线图连接电机）：
（外部轴电机连接错误，导入项目提示报警编码器故障）：
（6）右键电机--机器参数配置（配置电机需要的参数）：
（7）配置完成后，项目编译导入机器人控制柜。
（8）导入项目后进行安全配置：（注意切换安全员用户）
（9）外部轴零点丢失（进行零点校正）：
（10）外部轴动作方式的切换：。
本文介绍了FANUC机器人由PLC外部控制自动启动，暂停，再启动的工作流程。
包含PLC程序和机器人的设定工作流程1.UI1 和UI2一直为ON后 ，延时0.5S UI3一直为ON2,延时0.5s后，UI8一直为ON3.延时0.5S后。
UI5位ON,过0.5s后 OFF如果机器人不在暂停状态 第一次启动 UI9 和UI17 ON UI18为ON-OFF4.延时0.5后。
如果机器人不在暂停状态==UO4 不为ON, 则UI9-16选择程序号ON5.延时0.5后 如果机器人不在暂停状态==UO4 不为ON, 则UI17为ON6.UI17 ON了以后，如果机器人不在暂停状态==UO4 不为ON,则UI18为ON 过0.5S后OFF如果机器人在暂停状态 启动后又暂停了 UI9 U17 UI18 不需要再次启动7 延时0.5后 。
如果机器人在暂停状态==UO4 为ON, 则UI6为ON.过2S后为OFFUI1和UI2UI3和UI8UI5和UI9-16机器人示教器设定机器人启动方式有2种，其实没什么区别，其实根据情况选择，8个机器人输入信号==RSR1-8或PNS1-8 设定流程如下1.参考资料选择哪一种启动方式2.正常状态如下3.系统设定第一步======1.专用外部信号==启动2.所选程序的调用PNS===启动远程/本地设定===远程5.系统设定第3步6. 2种方式其一PNS==========================================RSR=====================================机器人点位介绍机器人正常启动后的状态如下 可以参考。

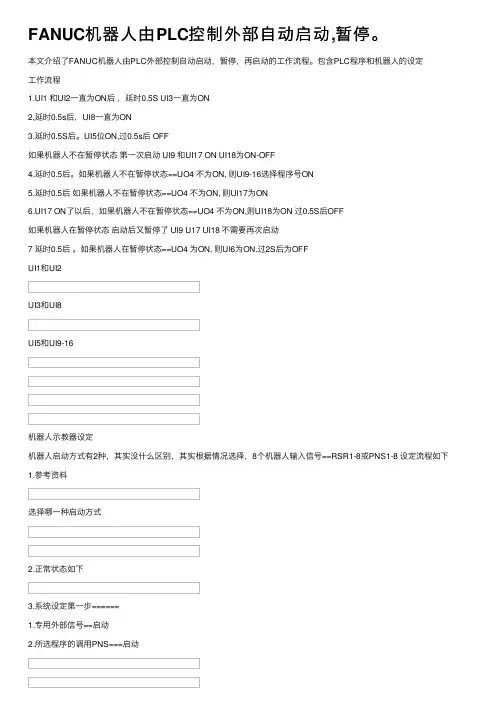

FANUC机器⼈由PLC控制外部⾃动启动,暂停。
本⽂介绍了FANUC机器⼈由PLC外部控制⾃动启动，暂停，再启动的⼯作流程。
包含PLC程序和机器⼈的设定⼯作流程1.UI1 和UI2⼀直为ON后，延时0.5S UI3⼀直为ON2,延时0.5s后，UI8⼀直为ON3.延时0.5S后。
UI5位ON,过0.5s后 OFF如果机器⼈不在暂停状态第⼀次启动 UI9 和UI17 ON UI18为ON-OFF4.延时0.5后。
如果机器⼈不在暂停状态==UO4 不为ON, 则UI9-16选择程序号ON5.延时0.5后如果机器⼈不在暂停状态==UO4 不为ON, 则UI17为ON6.UI17 ON了以后，如果机器⼈不在暂停状态==UO4 不为ON,则UI18为ON 过0.5S后OFF如果机器⼈在暂停状态启动后⼜暂停了 UI9 U17 UI18 不需要再次启动7 延时0.5后。
如果机器⼈在暂停状态==UO4 为ON, 则UI6为ON.过2S后为OFFUI1和UI2UI3和UI8UI5和UI9-16机器⼈⽰教器设定机器⼈启动⽅式有2种，其实没什么区别，其实根据情况选择，8个机器⼈输⼊信号==RSR1-8或PNS1-8 设定流程如下1.参考资料选择哪⼀种启动⽅式2.正常状态如下3.系统设定第⼀步======1.专⽤外部信号==启动2.所选程序的调⽤PNS===启动远程/本地设定===远程5.系统设定第3步6. 2种⽅式其⼀PNS==========================================RSR=====================================机器⼈点位介绍机器⼈正常启动后的状态如下可以参考。
KUKA启动时序KUKA启动时序1.系统准备1.1 确保所有程序、示教器程序和相关设备程序都已正确安装在控制器上。
1.2 确保所有操作员具备必要的培训和资质，并且了解的操作流程和安全规范。
1.3 检查控制器的电源和网络连接是否正常。
2.首次启动2.1 执行器件检查和润滑：检查的执行器件是否安装正确，并根据操作手册进行必要的润滑。
2.2 检查传感器和外设连接：确保传感器和外设已正确连接，并进行必要的校准。
2.3 控制器启动：按照操作手册中的指引，将控制器启动并进行初始化设置。
3.网络配置3.1 设置IP地质：根据网络环境的要求，在控制器中设置正确的IP地质和子网掩码。
3.2 配置网络参数：根据实际需求，配置的网络参数，如网关、DNS服务器等。
4.程序加载和校验4.1 确认控制器中已经加载了所需的程序。
4.2 检查程序的正确性：对加载的程序进行校验，确保程序的正确性和可靠性。
4.3 设置程序变量：根据实际需求，设置程序中的变量和参数。
5.安全设置5.1 设置安全区域：根据实际工作环境，设置的安全区域，并使用围栏或其他安全设备进行固定和封闭。
5.2 配置保护装置：根据工作需求，配置的保护装置，如安全门、光栅等。
5.3 设置急停开关：确保的急停开关设置正确，并进行必要的测试和演练。
6.手动操作和示教6.1 手动操作：使用示教器或HMI界面，进行的手动操作，如移动、旋转等。
6.2 示教：按照操作手册中的指引，进行的示教操作，如示教路径、示教程序等。
6.3 验证示教结果：根据示教的路径和程序，验证示教结果的正确性。
7.启动7.1 确认工作环境安全：确保周围没有障碍物，并保持操作区域的整洁和安全。
7.2 启动控制器：按照操作手册中的指引，启动控制器。
7.3 执行启动程序：加载并执行的启动程序。
附件：1.操作手册：包含的操作流程、安全规范以及启动程序的设置和操作说明。
2.示例程序：用于演示启动时序的示例程序。
法律名词及注释：1.IP地质：IP地质是Internet Protocol Address的缩写，用于唯一标识连接到互联网的设备的地质信息。

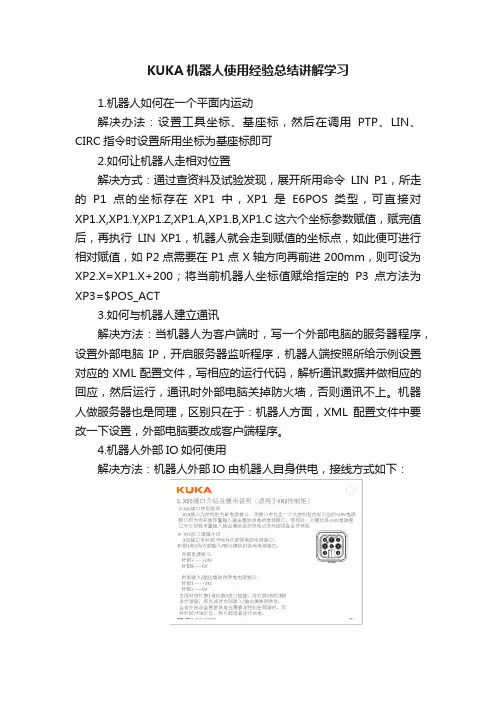

KUKA机器人使用经验总结讲解学习1.机器人如何在一个平面内运动解决办法：设置工具坐标、基座标，然后在调用PTP、LIN、CIRC指令时设置所用坐标为基座标即可2.如何让机器人走相对位置解决方式：通过查资料及试验发现，展开所用命令LIN P1，所走的P1点的坐标存在XP1中，XP1是E6POS类型，可直接对XP1.X,XP1.Y,XP1.Z,XP1.A,XP1.B,XP1.C这六个坐标参数赋值，赋完值后，再执行LIN XP1，机器人就会走到赋值的坐标点，如此便可进行相对赋值，如P2点需要在P1点X轴方向再前进200mm，则可设为XP2.X=XP1.X+200；将当前机器人坐标值赋给指定的P3点方法为XP3=$POS_ACT3.如何与机器人建立通讯解决方法：当机器人为客户端时，写一个外部电脑的服务器程序，设置外部电脑IP，开启服务器监听程序，机器人端按照所给示例设置对应的XML配置文件，写相应的运行代码，解析通讯数据并做相应的回应，然后运行，通讯时外部电脑关掉防火墙，否则通讯不上。
机器人做服务器也是同理，区别只在于：机器人方面，XML配置文件中要改一下设置，外部电脑要改成客户端程序。
4.机器人外部IO如何使用解决方法：机器人外部IO由机器人自身供电，接线方式如下：判断机器人的指定输入端1是否有信号指令为WAIT FOR $IN[01]，当端口1有信号，程序将会往下进行，否则一直等待。
设置输出端6的指令为$OUT[06]=TRUE，有几个输出信号为固定的安全类信号，不能设置，如OUT[01]默认为控制器就绪,OUT[02]默认为紧急关断闭合，OUT[08]默认为内部紧急关断等。
输入输出信号可在示教器的显示→输入/输出端→数字输入/输出端界面实时查看；5.如何通过外部传坐标点运行机器人解决方法：在机器人程序的XML通讯配置文档中的接收项里增加FRAME参数和S、T 两个参数（FRAME参数是保存机器人XYZABC 坐标值，两个int型参数保存S、T的值，FRAME 参数决定机器人的目标点位，S、T决定机器人的路径），然后在机器人程序中写读取指令，当机器人与外部电脑通讯时，收到这几个参数，再将参数值赋值给目标点位即可。

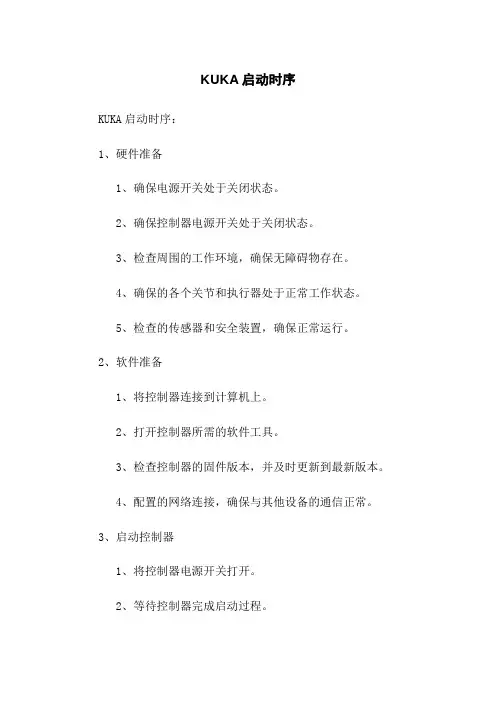

KUKA启动时序
