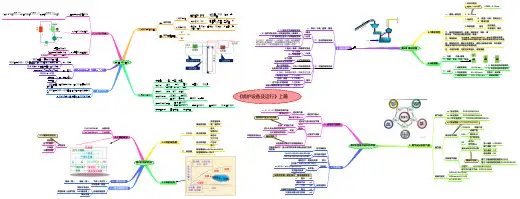

锅炉房工艺与设备(刘新旺主编)思维导图

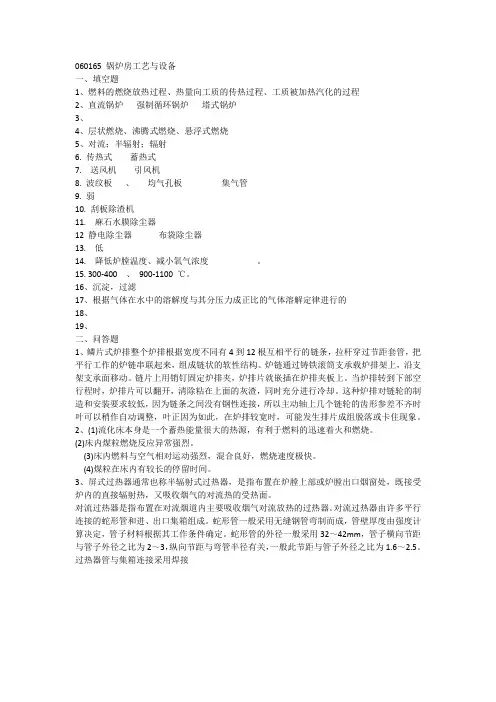

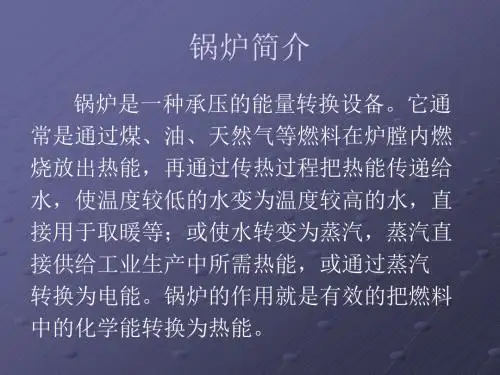

060165 锅炉房工艺与设备一、填空题1、燃料的燃烧放热过程、热量向工质的传热过程、工质被加热汽化的过程2、直流锅炉强制循环锅炉塔式锅炉3、4、层状燃烧、沸腾式燃烧、悬浮式燃烧5、对流；半辐射；辐射6. 传热式蓄热式7. 送风机引风机8. 波纹板、均气孔板集气管9. 弱10. 刮板除渣机11. 麻石水膜除尘器12 静电除尘器布袋除尘器13. 低14. 降低炉膛温度、减小氧气浓度。

15. 300-400 、900-1100 ℃。

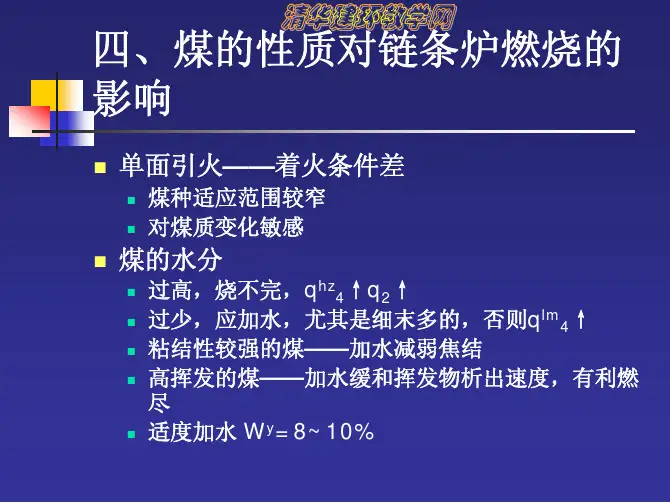

16、沉淀，过滤17、根据气体在水中的溶解度与其分压力成正比的气体溶解定律进行的18、19、二、问答题1、鳞片式炉排整个炉排根据宽度不同有4到12根互相平行的链条，拉杆穿过节距套管，把平行工作的炉链串联起来，组成链状的软性结构。

炉链通过铸铁滚筒支承载炉排架上，沿支架支承面移动。

链片上用销钉固定炉排夹，炉排片就嵌插在炉排夹板上。

当炉排转到下部空行程时，炉排片可以翻开，清除粘在上面的灰渣，同时充分进行冷却。

这种炉排对链轮的制造和安装要求较低，因为链条之间没有钢性连接，所以主动轴上几个链轮的齿形参差不齐时叶可以稍作自动调整，叶正因为如此，在炉排较宽时，可能发生排片成组脱落或卡住现象。

2、(1)流化床本身是一个蓄热能量很大的热源，有利于燃料的迅速着火和燃烧。

(2)床内煤粒燃烧反应异常强烈。

(3)床内燃料与空气相对运动强烈，混合良好，燃烧速度极快。

(4)煤粒在床内有较长的停留时间。

3、屏式过热器通常也称半辐射式过热器，是指布置在炉膛上部或炉膛出口烟窗处，既接受炉内的直接辐射热，又吸收烟气的对流热的受热面。

对流过热器是指布置在对流烟道内主要吸收烟气对流放热的过热器。

对流过热器由许多平行连接的蛇形管和进、出口集箱组成。

蛇形管一般采用无缝钢管弯制而成，管壁厚度由强度计算决定，管子材料根据其工作条件确定。

蛇形管的外径一般采用32～42mm，管子横向节距与管子外径之比为2～3，纵向节距与弯管半径有关，一般此节距与管子外径之比为1.6～2.5。

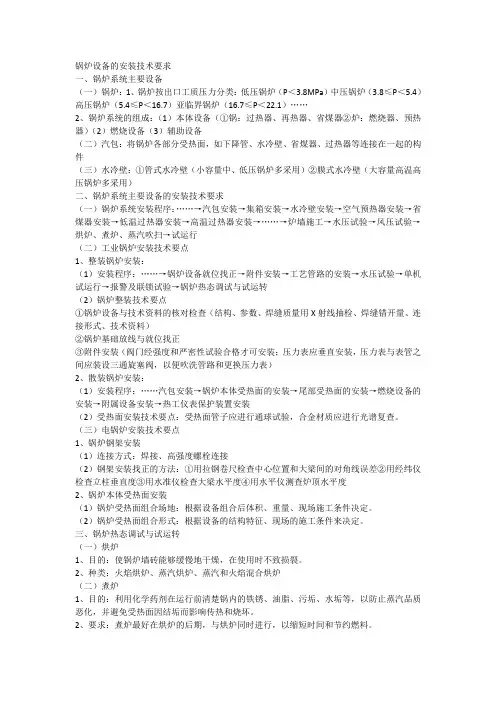

锅炉设备的安装技术要求一、锅炉系统主要设备（一）锅炉：1、锅炉按出口工质压力分类：低压锅炉（P＜3.8MPa）中压锅炉（3.8≤P＜5.4）高压锅炉（5.4≤P＜16.7）亚临界锅炉（16.7≤P＜22.1）……2、锅炉系统的组成：（1）本体设备（①锅：过热器、再热器、省煤器②炉：燃烧器、预热器）（2）燃烧设备（3）辅助设备（二）汽包：将锅炉各部分受热面，如下降管、水冷壁、省煤器、过热器等连接在一起的构件（三）水冷壁：①管式水冷壁（小容量中、低压锅炉多采用）②膜式水冷壁（大容量高温高压锅炉多采用）二、锅炉系统主要设备的安装技术要求（一）锅炉系统安装程序：……→汽包安装→集箱安装→水冷壁安装→空气预热器安装→省煤器安装→低温过热器安装→高温过热器安装→……→炉墙施工→水压试验→风压试验→烘炉、煮炉、蒸汽吹扫→试运行（二）工业锅炉安装技术要点1、整装锅炉安装：（1）安装程序：……→锅炉设备就位找正→附件安装→工艺管路的安装→水压试验→单机试运行→报警及联锁试验→锅炉热态调试与试运转（2）锅炉整装技术要点①锅炉设备与技术资料的核对检查（结构、参数、焊缝质量用X射线抽检、焊缝错开量、连接形式、技术资料）②锅炉基础放线与就位找正③附件安装（阀门经强度和严密性试验合格才可安装；压力表应垂直安装，压力表与表管之间应装设三通旋塞阀，以便吹洗管路和更换压力表）2、散装锅炉安装：（1）安装程序：……汽包安装→锅炉本体受热面的安装→尾部受热面的安装→燃烧设备的安装→附属设备安装→热工仪表保护装置安装（2）受热面安装技术要点：受热面管子应进行通球试验，合金材质应进行光谱复查。

（三）电锅炉安装技术要点1、锅炉钢架安装（1）连接方式：焊接、高强度螺栓连接（2）钢架安装找正的方法：①用拉钢卷尺检查中心位置和大梁间的对角线误差②用经纬仪检查立柱垂直度③用水准仪检查大梁水平度④用水平仪测查炉顶水平度2、锅炉本体受热面安装（1）锅炉受热面组合场地：根据设备组合后体积、重量、现场施工条件决定。
