冷却塔水泵扬程

以上的管路阻力和水泵扬程的计算皆可用估算及查表的方法快速求得，详细计算过程及结果如下：冷冻水泵的扬程估算：1.冷水机组阻力:60-100kpa(取100kpa即10m水柱）2.管路阻力：制冷机房,除污器、集水器、分水器及管路等的阻力：50kpa(5m水柱）；取输配侧管路长度250m，其比摩阻200pa/m.则摩擦阻力为:250X200=50000pa=50kpa (5m水柱）考虑输配侧的局部阻力为摩擦阻力的50%，则局部阻力为50X0。

5=25kpa（2。

5m水柱）统计管路的总阻力为：50+50+25=125kpa（12。

5m水柱）。

3.空调末端装置阻力：20—50kpa(取20kpa即2m水柱）4.调节阀的阻力：40kpa（4m水柱）冷冻水系统的各部分阻力之和为：80+110+50+40=280kpa(28m水柱）冷冻水泵扬程：取10％的安全系数，则扬程H=28。

5X1。

1=31m。

冷却水泵扬程估算：1.冷水机组阻力:60—100kpa（10)2.管路阻力:制冷机房，除污器及管路等的阻力：30kpa取输配侧管路长度100m，其比摩阻200pa/m.则摩擦阻力为：100200=20000pa=20kpa (2m水柱)考虑输配侧的局部阻力为摩擦阻力的50%，则局部阻力为200。

5=10kpa统计管路的总阻力为:30+20+10=60kpa（6m水柱）3.调节阀的阻力：40kpa冷却水系统的各部分阻力之和为：80+60+40=180kpa(18m水柱）设冷却塔进出水高差为4m，则总阻力和为20m水柱.水泵扬程：取10％的安全系数，则扬程H=20X1.1=22m。

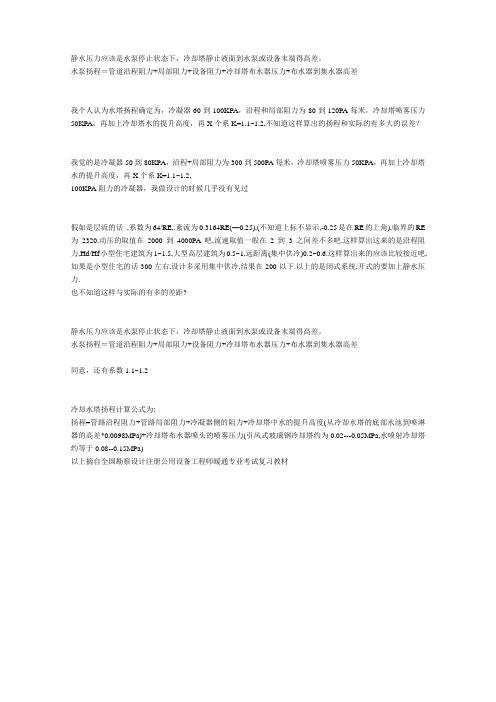

静水压力应该是水泵停止状态下，冷却塔静止液面到水泵或设备末端得高差。

水泵扬程＝管道沿程阻力+局部阻力+设备阻力+冷却塔布水器压力+布水器到集水器高差我个人认为水塔扬程确定为，冷凝器60到100KPA，沿程和局部阻力为80到120PA每米，冷却塔喷雾压力50KPA，再加上冷却塔水的提升高度，再X个系K=1.1~1.2,不知道这样算出的扬程和实际的有多大的误差？我觉的是冷凝器50到80KPA，沿程+局部阻力为300到500PA每米，冷却塔喷雾压力50KPA，再加上冷却塔水的提升高度，再X个系K=1.1~1.2,100KPA阻力的冷凝器，我做设计的时候几乎没有见过假如是层流的话,系数为64/RE,.紊流为0.3164RE(—0.25),(不知道上标不显示,-0.25是在RE的上角),临界的RE 为2320.动压的取值在2000到4000PA吧,流速取值一般在2到3之间差不多吧.这样算出这来的是沿程阻力,Hd/Hf小型住宅建筑为1~1.5,大型高层建筑为0.5~1,远距离(集中供冷)0.2~0.6.这样算出来的应该比较接近吧,如果是小型住宅的话300左右,设计多采用集中供冷,结果在200以下.以上的是闭式系统,开式的要加上静水压力.也不知道这样与实际的有多的差距?静水压力应该是水泵停止状态下，冷却塔静止液面到水泵或设备末端得高差。

水泵扬程＝管道沿程阻力+局部阻力+设备阻力+冷却塔布水器压力+布水器到集水器高差同意，还有系数1.1~1.2冷却水塔扬程计算公式为:扬程=管路沿程阻力+管路局部阻力+冷凝器侧的阻力+冷却塔中水的提升高度(从冷却水塔的底部水池到喷淋器的高差*0.0098MPa)+冷却塔布水器喷头的喷雾压力(引风式玻璃钢冷却塔约为0.02---0.05MPa,水喷射冷却塔约等于0.08--0.15MPa)以上摘自全国勘察设计注册公用设备工程师暖通专业考试复习教材。

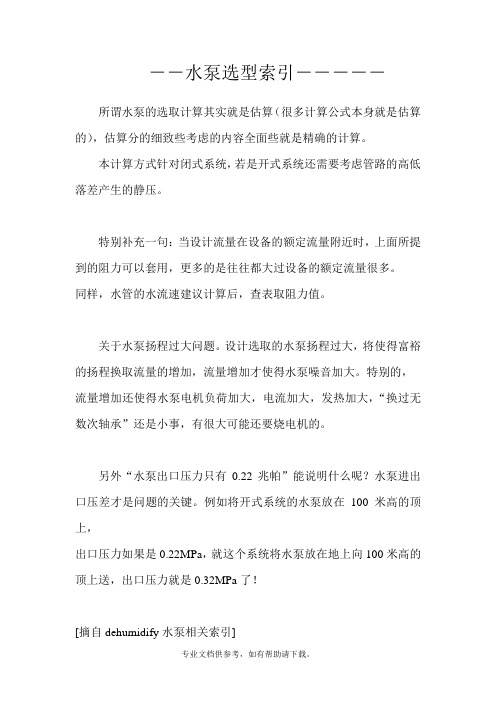

－－水泵选型索引－－－－－所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。

本计算方式针对闭式系统，若是开式系统还需要考虑管路的高低落差产生的静压。

特别补充一句：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。

同样，水管的水流速建议计算后，查表取阻力值。

关于水泵扬程过大问题。

设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。

特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。

另外“水泵出口压力只有0.22兆帕”能说明什么呢？水泵进出口压差才是问题的关键。

例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa，就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了！[摘自dehumidify水泵相关索引]－－－－－水泵扬程简易估算法－－－－－暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6这是我在某篇文章中摘抄下来的。

在实际应用中也经常使用这个公式，我个人认为这是一个很好的公式，所以值得推广。

不知道大家对这个公式有何高见，愿闻其详。

[摘自sgp7478空调水泵扬程计算公式（估算－－－－－冷冻水泵扬程实用估算方法－－－－－这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。

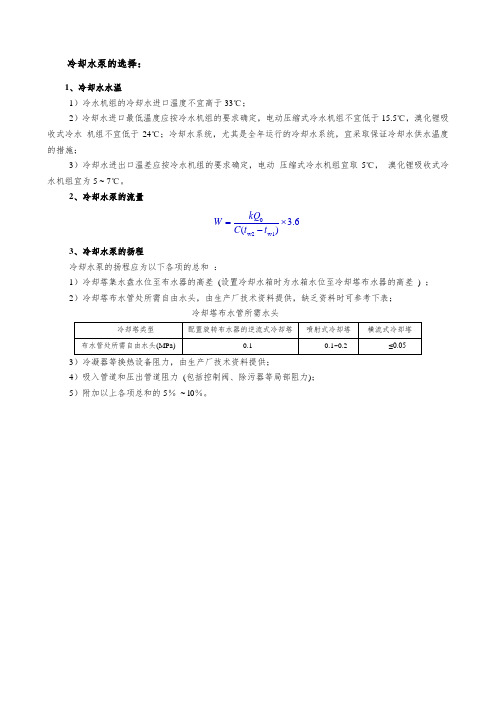

冷却水泵的选择：
1、冷却水水温
1）冷水机组的冷却水进口温度不宜高于33℃；
2）冷却水进口最低温度应按冷水机组的要求确定，电动压缩式冷水机组不宜低于15.5℃，溴化锂吸收式冷水 机组不宜低于24℃；冷却水系统，尤其是全年运行的冷却水系统，宜采取保证冷却水供水温度的措施；
3）冷却水进出口温差应按冷水机组的要求确定，电动 压缩式冷水机组宜取5℃， 溴化锂吸收式冷水机组宜为5 ~ 7℃。

2、冷却水泵的流量
6.3)(w1w20⨯-=
t t C kQ W
3、冷却水泵的扬程
冷却水泵的扬程应为以下各项的总和 ： 1）冷却塔集水盘水位至布水器的高差 (设置冷却水箱时为水箱水位至冷却塔布水器的高差 ) ；
2）冷却塔布水管处所需自由水头，由生产厂技术资料提供，缺乏资料时可参考下表；
冷却塔布水管所需水头
3）冷凝器等换热设备阻力，由生产厂技术资料提供；
4）吸入管道和压出管道阻力 (包括控制阀、除污器等局部阻力)；
5）附加以上各项总和的5％ ~ l0％。

设计冷却塔大小水泵流量和扬程？一、冷却水系统设计形式主要有两种：1、水泵前置式和水泵后置式，确定时要考虑水系统的承压能力。

水系统的承压能力最大的地方是水泵出口，系统承压有以下三种情况：系统停止运行时，水泵出口压力为系统静水压力h＝Z；系统瞬时启动，但动压尚未形成时，水泵出口压力为系统静水压力和水泵全压之和h＝Z+HP；正常运行时，水泵出口压力为该点静水压力与水泵静压之和h ＝Z+HP-v2/2g。

冷水机组冷凝器耐压，目前国产机组一般为981KPa。

水泵壳体的耐压取决于轴封的形式，水泵吸入侧压力在981KPa以上时，要使用机械密封。

2、冷却塔如果设在高层建筑主楼屋面，产生的压力高于机组的承压能力时，冷却水泵宜设在冷水机组的冷凝器出口，以降低冷凝器工作压力。

有人会提出疑问：水泵入口负压过大，会产生气蚀。

事实上，冷却塔与冷水机组之间的高差，远大于管路阻力和冷凝器阻力，并且水泵还有一个容许吸上真空高度。

解决方法一：选用能承受高静压的设备和管道配件，这将大大增加工程造价。

解决方法二：设两个冷却水箱、两套冷却水泵。

一个高温冷却水箱、一个低温冷却水箱，一套冷却水泵从低温水箱抽水进入冷凝器后进入高温水箱，另一套冷却水泵从高温水箱抽水送入冷却塔，然后回流到低温水箱。

但要注意：冷却塔处要采取一定的措施，避免停泵时水全部流入低温水箱。

水箱要满足冷却塔到机房的充注水量，水箱的水位也不好控制；这样水泵的扬程太高，这不是一个经济的做法。

解决方法三：加板式热交换器隔绝高压，但冷却塔选用要有余量。

二、冷却水泵扬程的确定。

冷却水系统水泵扬程计算应该是系统阻力（管道、管件、冷凝器阻力之和），冷却塔集水盘水位至冷却塔布水器的高差，冷却塔布水器所需压力组成，并附加5％－10％裕量。

设计人员常犯的错误，是一见到开式系统就计算系统的高差。

冷却塔虽然是开式系统，但是因为冷却塔自带集水盘，相当于水箱放在屋顶，这部分水静压和供水管上升所需静压相抵消，所以只需计入冷却塔底盘和布水管的高差就可以。

冷冻水水泵的扬程计算冷冻水水泵是一种用于将冷冻水输送到制冷系统中各个设备的设备，其扬程是指水泵在输送过程中克服水的阻力，将水从低处抬升到高处所需的能力。

扬程的计算是设计和选择水泵的重要依据，下面将介绍冷冻水水泵扬程的计算方法。

1.确定冷冻水系统的流量需求：冷冻水系统的流量需求是根据所连接的制冷设备的冷却负荷来确定的。

一般可以通过冷负荷计算公式或者设计标准确定冷冻水系统的流量需求。

2.计算水泵的总扬程：冷冻水系统的总扬程等于水泵所要克服的水流摩阻损失、管道摩阻、设备阻力和高度差的总和。

具体的计算公式如下：总扬程=摩阻损失+管道摩阻+设备阻力+高度差(1) 摩阻损失：冷冻水在管道中流动时会产生一定的摩阻，摩阻损失可以通过Darcy-Weisbach公式计算。

公式为：摩阻损失=(f*L*V^2)/(2*D)其中，f为管道的摩阻系数（需要通过摩阻系数表来查找），L为管道长度，V为冷冻水的流速，D为管道直径。

(2) 管道摩阻：管道的摩阻主要是由于管道的壁面摩擦和管道弯头、弯管等部件对水流的阻力所导致，可以通过Kirschmer公式计算。

公式为：管道摩阻=Σ(K*V^2)/(2*g)其中，K为管道的阻力系数（需要通过阻力系数表来查找），V为冷冻水的流速，g为重力加速度。

(3)设备阻力：设备阻力主要指冷冻机组、冷却塔等装置对冷冻水流的阻力。

根据设备的性能参数和实际运行情况来确定。

(4)高度差：冷冻水在流动过程中需要克服高度差，高度差是水泵所要提供的动能。

高度差可以通过所连接设备的位置关系来确定。

3.选择合适的水泵：根据计算得到的总扬程值，结合水泵的性能参数和所处工况条件，选择适合的水泵。

常见的水泵选择标准包括流量范围、扬程范围、效率、噪音等。

需要注意的是，以上的扬程计算方法是一种常用的计算方法，实际的计算还需要考虑其他因素，例如管道的布置、管道材料、水泵的不确定因素等。

因此，在实际应用中，需要结合实际情况进行合理的调整和改进。

水泵及冷却塔选型计算水泵选型计算：1.确定需求流量：首先需要确定需要输送的水的流量，单位通常是立方米/小时或立方米/秒。

这可以通过考虑需要供应水的设备、系统或用途来确定。

2.确定扬程：扬程是水泵需要克服的阻力或压力差，以使水流动起来。

它是从水泵的入口到出口的高度差，通常以米为单位。

3.计算总扬程：总扬程等于静态扬程加上摩擦阻力、管道阻力、弯头等附加阻力。

静态扬程是从泵入口到最高点的垂直高度差，而摩擦阻力、管道阻力和附加阻力可以通过公式或图表来计算。

4.选择合适的水泵类型：根据需求流量和总扬程，选择适合的水泵类型。

常见的水泵类型包括离心泵、容积泵、轴流泵和混流泵。

选择时要考虑泵的效率、维护需求和可靠性等因素。

5.确定驱动方式：水泵可以通过电动机、内燃机或其他驱动方式来提供动力。

选择合适的驱动方式取决于具体情况，包括电源供应、环境限制和成本需求等。

6.选择材料和尺寸：根据输送液体的性质和环境要求，选择适当的材料以确保水泵的耐久性和耐腐蚀性。

另外，根据流量和扬程等参数，选择合适的水泵尺寸。

冷却塔选型计算：1.确定冷却需求：首先需要确定要冷却的介质的流量和温度差。

介质可以是水、空气或其他流体。

流量通常以立方米/小时或立方米/秒为单位。

2.确定冷却塔效能：冷却塔的效能是指单位时间内从介质中吸收的热量。

它可以通过冷却塔的设计参数和规格来确定。

3.计算冷却塔热负荷：根据介质的温度差、容量和单位时间内的热量传输率计算冷却塔的热负荷。

热负荷等于介质的质量乘以比热容和温度差。

4.选择冷却塔类型：根据冷却需求和限制条件，选择适合的冷却塔类型。

常见的冷却塔类型包括湿式冷却塔和干式冷却塔。

5.确定冷却塔尺寸：根据热负荷和冷却效能，选择合适的冷却塔尺寸。

冷却塔的尺寸通常由冷却塔的流通区域和换热表面积决定。

6.选择材料：根据冷却介质的性质和环境要求，选择适当的材料以确保冷却塔的耐久性和耐腐蚀性。

在进行水泵及冷却塔选型计算时，还应考虑经济性、可靠性、环境要求和维护成本等因素。

一、冷水泵扬程为管路、管件阻力、冷水机组的蒸发器阻力和末端设备的表冷器阻力之和。

所有系统的水泵扬程，均应对计算值附加5％-10％的裕量。

1.管路、管件（取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50 kPa）
2.蒸发器
3.末端（风盘+电动阀）
（5+5+8+3+4）*1.1=
二、冷却水泵所需扬程
Hp=hf+hd+hm+hs+ho
式中hf，hd——冷却水管路系统总的沿程阻力和局部阻力，mH2O；
hm——冷凝器阻力，mH2O；
hs——冷却塔中水的提升高度（从冷却盛水池到喷嘴的高差），mH2O；
ho——冷却塔喷嘴喷雾压力，mH2O，约等于5 mH2O。

三、换热站循环水泵
H=K*(H1+H2+H3+H4)
H1 热水锅炉或换热器压降
H2 锅炉房内循环水管道系统（含分集水气，除污器5-10m）
H3 室外热网管道压力损失
H4 最不利的用户内部循环水系统压力损失
K 裕量系数，一般取K=1.05-1.1
水管路的比摩组宜控制在150~200Pa/m范围内，局部阻力为沿程50%。
