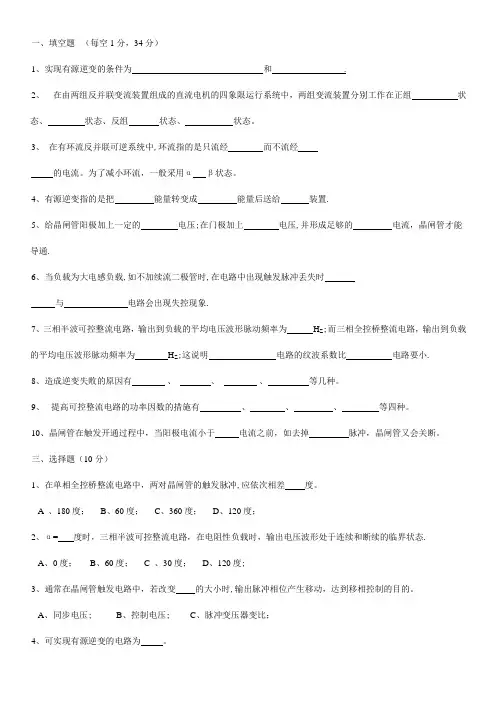

电力电子技术试题及答案

一、填空题（每空1分，34分）1、实现有源逆变的条件为和.2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中,环流指的是只流经而不流经的电流。

为了减小环流，一般采用αβ状态。

4、有源逆变指的是把能量转变成能量后送给装置.5、给晶闸管阳极加上一定的电压;在门极加上电压,并形成足够的电流，晶闸管才能导通.6、当负载为大电感负载,如不加续流二极管时,在电路中出现触发脉冲丢失时与电路会出现失控现象.7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z;而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z;这说明电路的纹波系数比电路要小.8、造成逆变失败的原因有、、、等几种。

9、提高可控整流电路的功率因数的措施有、、、等四种。

10、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。

三、选择题（10分）1、在单相全控桥整流电路中，两对晶闸管的触发脉冲,应依次相差度。

A 、180度；B、60度；C、360度；D、120度；2、α= 度时，三相半波可控整流电路，在电阻性负载时，输出电压波形处于连续和断续的临界状态.A、0度；B、60度； C 、30度；D、120度;3、通常在晶闸管触发电路中，若改变的大小时,输出脉冲相位产生移动，达到移相控制的目的。

A、同步电压;B、控制电压;C、脉冲变压器变比；4、可实现有源逆变的电路为。

A、单相全控桥可控整流电路B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路5、由晶闸管构成的可逆调速系统中，逆变角βmin选时系统工作才可靠。

A、300~350B、100～150C、00~100D、00四、问答题（每题9分，18分）1、什么是逆变失败?形成的原因是什么?2、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？五、分析、计算题:（每题9分，18分)1、三相半波可控整流电路，整流变压器的联接组别是D/Y—5，锯齿波同步触发电路中的信号综合管是NPN型三极管。

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

电力电子技术试题1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采用控制角α= β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180º度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120º度。

11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。

Rd==≈48Ω 当α=0°时晶闸管与整流管的电流有效值才最大为 ITm=IDm===3.2A 选择晶闸管和整流管的型号 IT(AV)=(1.5～2)=(1.5～2)=34A 取5A(电流系列值) UTn=(2～3)UTM=(2～3)×220=625～936V 所以，晶闸管的型号为KP5-8 同理，整流管的型号为ZP5-8
9、小、脉冲、小、大。
10、单结晶体管的内部一共有 个PN结，外部一共有3个电极，
它们分别是
极、
极和
极。
10、一个、发射极E、第一基极B1、第二基极B2。
11、当单结晶体管的发射极电压高于
电压时就导通；低
于
电压时就截止。
11、峰点、谷点。
12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压
，保证在管子阳极电压每个正半周内以相同的
的参数，就可以改变输出触发脉冲的相位角，通常是采用改变什么 元件的参数来实现改变相位角的？
2、 画一个有整流变压器的单结晶体管触发电路，并分别画出①变 压器二次绕组电压U2波形；②稳压管V1两端的波形；③电容C两 端的波形；④该电路输出的电压波形（R1两端）。
何实现？ 答：当晶闸管阳极上加有正向电压的同时，在门极上施加适当的 触发电压，晶闸管就正常导通；当晶闸管的阳极电流小于维持电流 时，就关断。只要让加在晶闸管两端的阳极电压减小到零或让其反 向，就可以让晶闸管关断。
2、 对晶闸管的触发电路有哪些要求？ 答：为了让晶闸管变流器准确无误地工作要求触发电路送出的触 发信号应有足够大的电压和功率；门极正向偏压愈小愈好；触发脉 冲的前沿要陡、宽度应满足要求；要能满足主电路移相范围的要 求；触发脉冲必须与晶闸管的阳极电压取得同步。
10分）
1、 晶闸管内部有（C ）PN结。
