第四章数字X线成像详解

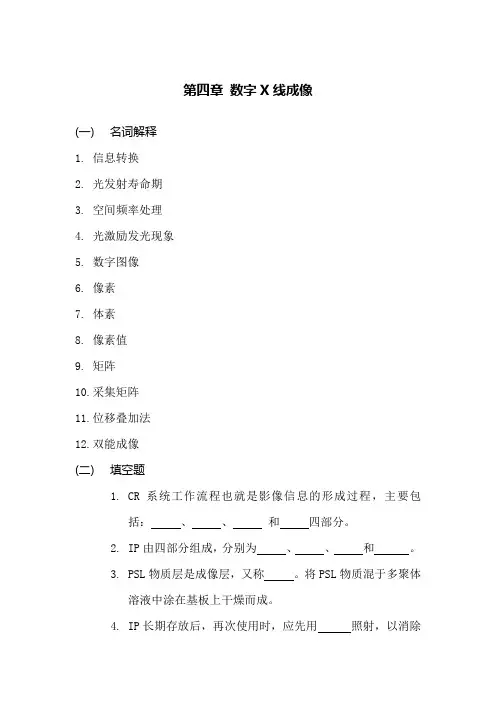

第四章数字X线成像(一)名词解释1.信息转换2.光发射寿命期3.空间频率处理4.光激励发光现象5.数字图像6.像素7.体素8.像素值9.矩阵10.采集矩阵11.位移叠加法12.双能成像(二)填空题1.CR系统工作流程也就是影像信息的形成过程，主要包括：、、和四部分。

2.IP由四部分组成，分别为、、和。

3.PSL物质层是成像层，又称。

将PSL物质混于多聚体溶液中涂在基板上干燥而成。

4.IP长期存放后，再次使用时，应先用照射，以消除IP上可能存在的。

5.CR图像处理的第一个环节是与系统的有关的处理环节，即第二象限功能。

6.DSA成像过程中图像包括、和减影图像。

7.DSA减影方法包括、、能量减影法、混合减影法和动态减影法。

8.DSA减影成功必须符合的要求有成功采集含对比剂的图像成功采集不含对比剂的图像、、和采集高质量的图像。

9.DSA的图像质量与对比剂的、、对比剂的注射流速、对比剂的注射压力和对比剂的延迟类型因素有关。

10.当成像部位的血管重叠较为严重时，和可提高影像质量。

11.静脉性DSA与动脉性DSA比较的缺点是插管技术有一定和检查中有赖于患者的。

12.关于IA-DSA与IV-DSA对比剂，IA-DSA中对比剂团块的传输时间较IV-DSA ，IA-DSA比IV-DSA显示小血管的能力。

13.中心静脉法DSA通常选择肘部较粗的和血管进行穿刺插管。

14.动脉DSA与静脉DSA比较的优点是图像分辨力较、所需对比剂的浓度低、所需对比剂的用量。

15.照片减影技术由、、摄制血管造影片、把负片和血管造影片重叠在一起和印制减影片5个步骤完成。

(三)单项选择题【A1型题】1.光激励荧光体中，为改变荧光体的结构和物理特性常掺入A.Al2+B.E U2+C.C U2+D.TI2+E.Se2+2.CR成像过程中，IP将X线转化为A.电信号B.可见光C.数字信D.高能射线E.模拟信号3.CR成像时，将光信号转化为电信号的是A.IPB.摄像机C.光电倍增管D.FPDE.非晶硒4.CR摄影和常规X线摄影不同之处在于A.使用影像板代替胶片B.X线发生器不同C.对CR图像的观察与分析不同D.将已摄影的X线胶片数字化E.人体X线吸收系数不同5.CR经X线照射后在影像板存留的是A.数字影像B.模拟影像C.黑白影像D.彩色影像E.电信号6.IP曝光后，进行信号读取时间应小于A.1分钟B.1小时C.8小时D.12小时E.24小时7.CR成像是利用A.光激励存储荧光体B.非晶硒等光电转换晶体C.稀土D.影像增强器E.光电倍增管8.CR的影像载体是A.FPDB.IPDD.PSLE.I.I9.要想将使用过的1P再次使用，必须A.使用高能射线照射B.使用电流消除残存电荷C.使用显影液、定影液重写D.使用清水冲洗E.使用强光照射消除数据10.CR四象限理论中，第四象限对应的曲线为A.照片特性曲线B.IP特性曲线C.增感屏特性曲线D.光激励荧光物的特性曲线E.FPD特性曲线11.关于CR的工作原理，正确的是A.IP由基层、荧光体层和保护层构成B.IP由基层、晶体层构成C.IP用于检测图像数据D.IP用于存储图像数据E.IP用于传输图像数据12.CR的缺点有A.常规X线摄影信息数字化B.降低X线的辐射量C.图像分辨、显示力高D.时间、空间分辨力不足E.实现X线信息的数字化储存、再现及传输13.CR图像处理不包括A.窗位处理B.灰阶处理C.伪彩处理D.数字减影处理E.X线吸收率减影处理14.计算机X线摄影的英文表达是A.Center x rayB.Control recognizerC.Control readerD.Center radiationputed radiography15.英文缩写IP的含义是A.暗合B.屏胶体系C.成像板D.激光胶片E.增感屏16.IP中记录X线能量的物质是A.感光物质B.荧光物质C.发光物质D.辉尽性荧光物质E.卤化银17.IP中能够记录X线的关键成分是A.氟卤化钡B.铕离子C.保护层D.支持层E.被衬层18.激发IP潜影发光所用的光是A.红外线B.紫外线C.激光D.日光E.X线19.C R摄影中X线量的变化引起的噪声是A.光子噪声B.量子噪声C.固有噪声D.结构噪声E.A/D转换噪声20.下面信息量最大的IP是A.14ⅹ17英寸B.14ⅹ14英寸C.11ⅹ14英寸D.10ⅹ12英寸E.8ⅹ10英寸21.CR系统与原有X线机匹配使用时A.不需做任何处理B.需更换X线球管线机C.摄影技术与原有的不同D.需改造原有的X线机E.需要更换原有的X线机22.在CR系统中固有噪声不包括A.IP结构噪声B.胶片的结构噪声C.激光噪声D.X线量子噪声E.模拟电路噪声23.CR系统的空间分辨力A.不如X线胶片的空间分辨力高B.比X线胶片的高C.与X线胶片相同D.没有可比性E.不想关24.CR系统中PSL的含义是A.辉尽性荧光物质B.光激励发光C.光发光D.发光体E.被照体25.IP影像读出后消除残影所用的能量是A.紫外线B.红外线C.X线D.强光E.Y射线26.CR系统所获得图像是A.模拟图像B.数字图像C.三维图像D.思维图像E.一维图像27.IP第二次激发与第一次激发所呈现的关系A.线性关系B.对数关系C.反对数关系D.曲线关系E.抛物线关系28.对IP使用的描述，不正确的是A.IP应装在暗盒内使用B.IP潜影消除后可重复使用C.IP潜影未消除时可重复读取D.IP只要不损伤可无限期使用E.IP外观像似增感屏，使用时有正反之分29.IP经X线照射后所形成的信号为A.数字信号B.模拟信号C.可见光D.紫外线E.红外线30.与屏-片系统相比，关于CR特点的叙述，不正确的是A.具有更宽的曝光范围B.大大简化了工作流程C.强大的后处理功能可提高图像质量D.一定程度上降低被检者辐射剂量E.分辨率能基本满足临床需要31.目前，CR系统的空间分辨率主要取决于A.激光束的直径B.激光源的强度C.荧光点的尺寸D.采样间隔E.成像板的扫描间隔32.不是CR影像噪声源的是A.成像板B.扫描装置C.曝光量大小D.X线机的功率E.X线量子噪声33.CR信息转换、信号的传递过程正确的是A.IP-X线照射-潜影-激光激发扫描-光致发光-读出信息B.IP-X线照射-潜影-光致发光-激光激发扫描-读出信息C.IP-X线照射-光致发光-潜影-激光激发扫描-读出信息D.IP-激光激发扫描-光致发光-X线照射-潜影-读出信息E.IP-读出信息-X线照射-潜影-激光激发扫描-光致发光34.将成像板光激励发光信息转换为电信号的部件是A.探测器B.影像增强器C.A/D转换器D.D/A转换器E.光点倍增管35.关于CR系统信息转换过程的描述，正确的是A.读取存储在成像板上的数字信号B.将模拟信息转换为数字信息C.优化处理成像板上数字信号D.光电倍增管将X线吸收差别量化E.数字信号强弱与二次激发时激光束能量无关36.X线曝光宽容度较大的是A.无屏胶片摄影B.屏片系统摄影C.CR系统摄影D.单面胶片乳腺摄影E.纵断体层X线摄影37.CR的空间频率主要用于改善影像的A.密度B.锐利度C.对比度D.失真度E.颗粒度38.数字减影血管造影-DSA的英文是A.Digital signal acquisitionB.Digital subtraction angiographyC.Data subtraction angiographyD.Data signal acquisitionE.Data signal acquisition39.以下不能解决DSA图像空间分辨率低，噪声大的问题的方法是A.图像的加权B.扩大图像采集矩阵C.降低对比剂浓度D.图像的积分E.图像的滤波40.可以避免运动性伪影的DSA技术是A.超短脉冲快速曝光B.遥控对比剂跟踪技术C.步进式DSA技术D.使感兴趣区部位尽可能靠近检测器E.旋转式DSA技术41.DSA与传统心血管造影相比具有优势，以下描述不正确是A.需要的对比剂用量少B.需要的对比剂浓度低C.密度分辨率高，可使密度差值为1%的影像显示出来D.能提供心脏软组织的结构影像E.时间分辨率高，单位时间内可获得较多的画面42.动脉DSA技术优于静脉DSA技术，以下描述不正确的是A.放射辐射剂量减少B.成像质量高，诊断准确性增加C.血管相互重叠少D.对比剂的浓度高，用量少E.影像清晰，能使0.5mm的小血管清晰显示43.非晶硅平板探测器点阵的密度决定了DSA装置的特性是A.动态范围B.DQEC.密度分辨率D.空间分辨率E.信噪比44.IV-DSA所需对比剂剂量、浓度与IA-DSA比较，描述正确的是A.对比剂剂量相同，浓度较高B.对比剂伎俩较小，浓度较高C.对比剂伎俩较大，浓度较低D.对比剂剂量较大，浓度较高E.对比剂剂量较小，浓度较低45.非晶硅平板探测器在DSA装置中的应用使其具备以下优点，不正确的是A.成像速度快B.密度分辨率高C.信噪比高D.直接数字转换E.曝光宽容度大46.非晶硒平板探测器的结构主要包括以下部分，不正确的是A.高速信号处理部分B.碘化铯闪烁体层部分C.数字影像传输部分D.探测器单元阵列部分E.X线转换介质部分47.高压注射器参数设置主要包括以下几点，描述不正确的是A.选择注射时机B.调节对比剂温度C.调节对比剂用量D.调节对比剂注射压力E.调节对比剂的注射流率48.在同一减影序列中，关于mask图像与血管造影图像的描述，正确的是A.可以是不同部位，相同条件B.可以为相同部位，不同条件C.可以为不同部位，不同条件D.应为相同部位，相同条件E.部位和条件可以相同也可以不同49.当成像部位的血管重叠较为严重时，以下DSA技术可提高影像质量，不正确的是A.采用旋转式DSA技术B.提高采集速率C.采用超选择性动脉DSA技术D.采用多角度分别减影E.提高对比剂浓度50.DSA技术的诞生与多项技术的发展有关，不正确的是A.图像处理技术B.影像增强技术C.平板探测器技术D.数字电子技术E.光电子技术51.关于照片减影的减影程序，顺序正确的是A.制备mask片、摄取普通平片、摄取血管造影片、mask片与血管造影片重叠减影B.摄取血管造影片、制备mask片、摄取普通平片、mask片与普通平片重叠减影C.摄取血管造影片、制备mask片、摄取普通平片、mask片与血管造影片重叠减影D.摄取普通平片、制备mask片、摄取血管造影片、mask片与血管造影片重叠减影E.摄取普通平片、制备mask片、摄取血管造影片、mask片与普通平片重叠减影52.关于mask片与普通平片的描述，正确的是A.图像相反，密度相反B.图像密度相同，成像时间不同C.图像和密度都相同D.图像相同，密度相反E.图像相反，成像时间不同53.以下有关图像像素化的描述，不正确的是A.图像的数字化就是测量每个像素的衰减值B.像素就是矩阵中被分割的小单元C.每个像素必须产生2个二进制数字D.第一个二进制数字相当于线数E.第二个二进制数字相当于像素在这条线上的位置54.造影期间的造影像指的是A.对比剂到达兴趣区之前的图像B.未注射对比剂时的图像C.对比剂刚到达兴趣区时的图像D.对比剂刚到达兴趣区并出现最大浓度时图像E.对比剂到达兴趣区后最小浓度时图像55.与连续成像比较，以下有关脉冲成像的描述，不正确的是A.单位时间内摄影帧频低B.心脏大血管常用脉冲方式成像C.图像对比分辨率较高D.四肢、头、颈部常用脉冲方式成像E.每帧图像接受X线剂量大56.最早应用的DSA是采用以下何种成像方式完成的A.外周静脉DSAB.中心静脉DSAC.选择性动脉DSAD.超选择性动脉DSAE.经皮经肝穿门静脉造影57.DSA的成像方式主要分为哪两种方式A.脉冲减影方式和超脉冲减影方式B.外周静脉DSA和中心静脉DSAC.选择性动脉DSA和超选择性动脉DSAD.静脉DSA和动脉DSAE.能量减影方式和混合减影方式58.目前DSA常用的减影方式是A.时间减影B.密度减影C.空间减影D.能量减影E.混合减影59.适用于超脉冲方式成像是A.颈动脉B.脑动脉C.主肺动脉D.足动脉E.肝动脉60.关于DSA的成像方式与对比剂用量、浓度关系的描述，正确的是A.静脉DSA需要对比剂的量大浓度低B.动脉DSA需要对比剂的量大浓度高C.静脉DSA需要对比剂的量大浓度高D.静脉DSA需要对比剂的量小浓度高E.静脉DSA需要对比剂的量小浓度低61.关于数字电影减影的描述，不正确的是A.以数字式快速长脉冲采B.实时成像，采集速度可达25〜50帧/秒C.注射对比剂前先采集mask片，与注药时采集的图像相减D.适用于心脏、冠脉造影E.适用于不易配合者的腹部、头颅造影62.关于DSA窗口技术的描述，不正确的是A.窗宽是指显示图像所选用的灰阶范围B.其他条件不变，窗宽较小时，图像对比度强C.其他条件不变，窗宽较小时，适用于观察密度差别大的组织结构D.其他条件不变，窗宽较宽时，适用于显示密度较近的组织结构E.其他条件不变，窗宽较宽时显示的灰阶范围较小，图像对比度差63.不属于DSA图像处理的空间滤过的是A.平滑图像B.低通滤过C.补偿滤过D.边缘增强E.中通滤过64.关于DSA图像处理中，图像合成或积分的描述，不正确的是A.是一种空间滤过处理B.是图像的所有像素值累加C.将mask像和含对比剂的充盈像混合累加D.可以提高信噪比，改善图像质量E.积分因素越多，图像噪声越低65.关于DSA窗口技术的描述，不正确的是A.窗口调节是以一个系数以每个像素的强度B.窗口技术的调节是通过窗宽和窗位进行的C.通过窗口技术可以使不同密度的图像同时显示满意D.窗位是指窗宽的上限及下限的平均值E.窗宽是指显示图像所选用的灰阶范围66.静脉DSA的缺点不包括A.单次注入对比剂多B.成像质量受患者影响较大C.使用的对比剂浓度高D.影像重叠少E.对患者的损伤大67.既可作为DSA减影的一种方式，又可作为图像后处理的手段为A.再蒙片B.时间间隔差C.空间滤过D.补偿滤过E.像素移位68.目前，DSA多采用的矩阵大小为A.128ⅹ128B.256ⅹ256C.512ⅹ512D.1024ⅹ1024E.2048ⅹ204869.以下哪项不属于常规减影程序的是A.把mask片与血管造影片重叠一起翻印成减影片B.制备mask片，或称蒙片C.摄取血管造影片D.摄取普通平片E.再蒙片70.不是影响DSA系统图像质量的因素为A.图像的观察频度B.噪声特性C.分辨力特性D.图像伪影E.对比剂注射参数71.关于DSA图像与图像噪声的说法，不正确的是A.DSA图像是减影图像，结构斑点经减影被去除B.DSA图像是减影图像，X线量子斑点经减影被去除C.DSA图像噪声主要受X线量子斑点和电气系统噪声影响D.电气系统噪声通常随着图像矩阵增加和采集速度增加而变大E.随着人射X线量增加，量子斑点减少，噪声降低72.关于图像噪声的说法不正确的是A.图像边缘强化处在图像锐利度增加的同时也使噪声变大B.噪声在图像上显示为斑点、细粒、网纹或雪花状等C.噪声特性不受分辨力特性影响D.图像亮度的随机变化，称为图像噪声E.随着入射X线量增加，量子斑点减少，噪声降低73.在DSA检查中，造成图像对比度下降的主要原因A.散射线B.影像增强器系统的输出特性C.对比剂注射速度D.影像增强器系统的输入特性E.对比剂注射时间74.不属于I.I-TV系统分辨力特性的指标是A．X线管焦点尺寸和几何放大率B．CCD系统的MTFC．TV系统的MTFD．光学系统的MTFE．影像增强器的MTF75.关于DSA图像与图像噪声的说法，正确的是A.DSA图像是减影图像，X线量子斑点经减影被去除B.DSA图像是减影图像，结构斑点经减影被去除C.DSA图像是减影图像，电气系统噪声经减影被去除D.DSA图像噪声主要受结构斑点影响E.DSA图像噪声随着入射X线量减少，量子斑点减少而降低76.以下不属于运动性伪影的是A.心脏搏动B.肠胃蠕动C.呼吸运动D.摄影系统不稳定E.身体躁动77.对数字图像而言，说法不正确的是A.矩阵越小，图像最力越高B.矩阵越大，给图像传输速度带来不利C.矩阵越大，图像数据量也越大D.矩阵越大，显示图像细节越好E.临床应用应根据检査目的选择合适矩阵78.不属于设备伪影的是A.摄像像机等性能不稳定引起的条纹状或旋涡状伪影B.成像的视野内结构密度差别过大，出现斑片状信号缺失的伪影C.X线束的几何伪影D.软件伪影E.X线束硬化效应引起的伪影79.在同一减影序列中，关于mask图像与血管造影图像的描述，正确的是A.可以是不同部位，相同条件B.应为相同部位，相同条件C.可以为不同部位，不同条件D.可以为相同部位，不同条件E.部位和条件可以相同也可以不同80.不属于旋转DSA技术的特性是A.一次造影即可获得多角度的图像B.显示动态的减影图像C.C型臂旋转，带动检查床进行一定角度的旋转D.可采集图像E.具有三维成像的功能81.目前DSA最常用的减影方法A.时间减影法B.能量减影法C.体层减影法D.混合减影法E.动态减影法82.既是DSA的减影方式，又可作为图像处理手段的是A.时间差处理方式B.空间滤过技术C.像素移位技术D.再蒙片技术E.窗口技术83.再蒙片技术的作用是A.弥补对比剂注射压力较低的缺陷B.弥补造影过程中患者轻微运动C.弥补对比剂浓度较低的缺陷D.弥补曝光剂量不足的缺陷E.弥补对比剂流速较低的缺陷84.不属于DSA系统成像过程的是A.模拟信号转换为数字信号B.光学信号转换为X线信号C.光学信号转换为电子信号D.数字信号转换为模拟信号E.电子信号转换为光学信号85.对比剂流率的设定依据靶血管的血流速度而定，以下描述正确的是A.一般设定的流率参数应小于其血流速度B.一般设定的流率参数应等于或略大于其血流速度C.一般设定的流率参数应等于或略小于其血流速度D.一般设定的流率参数应大于其血流速度E.一般设定的流率参数应等于其血流速度86.IA-DSA所需对比剂剂量、浓度与IV-DSA比较，描述正确的是A.对比剂剂量较大，浓度较高B.对比剂剂量较小，浓度较低C.对比剂剂量较大，浓度较低D.对比剂剂量较小，浓度较高E.对比剂剂量相同，浓度较高87.采像时，在视野密度低的部分加入一些吸收X线的物质是为了A．防止饱和状伪影B．补偿滤过C．防止X线衰减D．防止X线吸收E．防止伪影的产生88.关于mask像选择时机的说法，不正确的是A.mask像可在后处理中重新选择B.mask像可在对比剂出现之前选择C.mask像只能在充盈前选择D.mask像可以在对比剂消失时选择E.mask像可以在对比剂充盈最佳时选择89.关于矩阵格栅的说法，正确的是A.格栅的线条越多、图像越清晰、分辨率越低B.格栅线条的多少对图像清晰度、分辨率影响不大C.格栅的线条越多、图像越清晰、分辨率越强D.格栅的线条越少、图像越清晰、分辨率越低E.格栅的线条越少、图像越清晰、分辨率越强90.DSA影像增强器或平板检测器具备最低的显像能力为A. 50帧/sB.40帧/sC.30帧/sD.20帧/sE.10帧/s91.影响DSA成像链的设备因素不包括A.影像增强器B.自稳压器C.X线源D.平板探测器E.电视摄像系统92.适当地选择图像间隔的帧数，进行时间之隔差方式减影能够消除A.相位偏差B.边缘伪影C.饱和伪影D.运动伪影E.模糊伪影93.外周IV-DSA对比剂到达动脉系统时，原来的平均碘浓度被稀释A.1/200B.1/150C.1/100D.1/50E.1/2094.关于动态DSA成像的叙述，正确的是A.人体和检测器规律运动B.球管和人体规律运动C.球管和检测器规律运动D.Mask像与造影像不必完全相重叠E.球管、人体和检测器规律运动95.关于窗宽的叙述，正确的是A.窗宽小显示的灰阶范围大B.窗宽是指显示图像时所选的灰阶范围C.窗宽小图像的对比度弱D.窗宽较宽时，适用于显示密度差别大的组织结构E.窗宽较宽时，显示图像对比度强96.关于图像的合成或积分的叙述，不正确的是A.积分法能有效地使图像平滑*B.积分因素越多，图像噪声越高C.拉高噪声比，改善图像质量D.图像的合成或积分是一种空间滤过处理E.积分因素越多，图像噪声越低97.关于图像的合成或积分的叙述，不正确的是A.积分法能有效的使图像平滑B.积分因素越多，图像噪声越高C.拉高噪声比，改善图像质量D.图像的合成或积分是一种空间滤过处理E.积分因素越多，图像噪声越低98.DSA图像存储目的不包括A.数据交换B.便于传输C.便于观察D.利于诊断E.数据保存99.DSA血管图像数据保存的意义不在于A．检查过程存档B．特殊病历资料积累C．复查时观察病情变化D．证据E．收取利润100.考虑图像记录存储介质性能时不包括A.检索性能B.存取速度C.再现性D.存储容量E.携带方便101.关于图像压缩的叙述，不正确的是A.图像压缩能减少数据量B.图像压缩分为无损压缩和有损压缩C.有损压缩能大幅度减少数据量D.无损压缩不减少数据量E.无损压缩能再现原图像102.影响DSA系统图像质量的因素不包括A.分辨力特性B.对比度C.密度D.噪声特性E.图像伪影103.碘的K系吸收为A.20keVB.33.17keVC.60keVD.70keVE.88keV104.关于噪声在图像上的显示，不包括A.细粒B.网纹C.斑点D.条纹E.雪花105.数字体层摄影DTS的英文是A.Digital signal acquisitionB.Digital subtraction angiographyC.Digital tomosynthesisD.Data signal acquisitionE.Data signal acquisition106.DTS采用了全新的图像重建算法，并非只是对图像进行了A.模拟化B.图像的加权C.图像的滤波D.数字化E.图像的积分107.下面不是数字体层摄影的是A.DSTB.体层合成摄影C.断层融合成像D.容积成像E.CT108.DTS图像重建算法有位移叠加法、迭代算法和A.滤波反投影算法B.选择性动脉法C.中心静脉法D.双蒙片法E.时间减影【B型题】（109〜112题共用备选答案）A.影像采集B.影像读取C.影像再现D.影像处理E.谐调处理109.属于第一象限的是110.属于第二象限的是111.属于第三象限的是112.属于第四象限的是（113〜116题共用备选答案）A.GAB.GCC.GSD.RNE.RE113.获取最优密度后处理技术是114.最清晰的显示ROI后处理技术是115.改变影像的对比度后处理技术是116.对空间频率分级处理技术是“质”是指X线光子的（117〜120题共用备选答案）A.像素位数B.FOV大小C.采集矩阵D.显示矩阵E.窗口117.决定图像大小的是118.决定扫描范围的是119.决定图像的灰阶数的是120.决定显示范围的是(四)简答题1.试述图像矩阵的大小与图像的关系。

第三章 数字X 射线成像第一节 数字减影血管造影数字减影血管造影（digital subtraction angiography, DSA ）是20世纪80年代兴起的一项医学影像技术，国内现已广泛应用于临床。

DSA 是影像增强技术、电视技术和计算机技术相结合的产物。

X 射线造影所获得的图像中，仍然存在影像重叠问题，若把人体同一部位造影前、后的两帧图像相减，则可获得只反映两帧图像中有差异（造影）部分的图像，这就是所谓的减影技术。

一、DSA 的物理基础数字减影血管造影是将造影前、后获得的数字图像进行数字减影，在减影图像中消除骨骼和软组织结构，使浓度很低的对比剂所充盈的血管在减影图像中显示出来，有较高的图像对比度，如图2-12所示。

当单能窄束X 射线通过如图2-13所示的两均匀介质时，透射X 射线强度I 与入射X 射线强度I 0之间的关系服从指数衰减规律。

即()0B T T d I I e µµ−+= （2-9a ）或0ln ln ()B B T T I I d d µµ=−+（2-9b ）式中B µ、T µ分别为骨和软组织的线性吸收系数，d B 、d T 分别为骨和软组织的厚度，这时把血管看作软组织。

当血管内注入碘对比剂后，则：[()]0B B T T I I I d d d d I I I e µµµ−+−+= （2-10a ）或0ln ln [()]I B B T T I I I I I d d d d µµµ=−+−+ （2-10b ）式中I µ、d I 分别是碘对比剂的线性吸收系数和厚度。

血管注入对比剂前、后透过的X 射线强度的对数差为：ln ln ()I I T I S I I d µµ=−=− （2-11）即减影后的图像信号与对比剂的厚度成正比，与对比剂和软组织的线性吸收系数有关，与骨和软组织的结构无关。

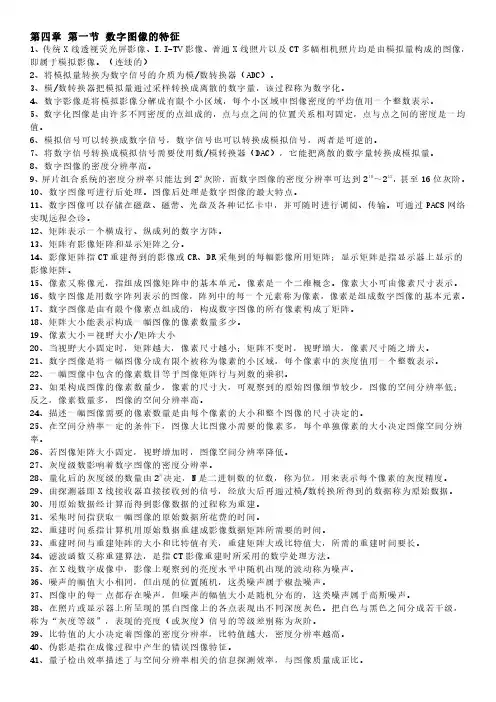

第四章第一节数字图像的特征1、传统X线透视荧光屏影像、I.I-TV影像、普通X线照片以及CT多幅相机照片均是由模拟量构成的图像，即属于模拟影像。

（连续的）2、将模拟量转换为数字信号的介质为模/数转换器（ADC）。

3、模/数转换器把模拟量通过采样转换成离散的数字量，该过程称为数字化。

4、数字影像是将模拟影像分解成有限个小区域，每个小区域中图像密度的平均值用一个整数表示。

5、数字化图像是由许多不同密度的点组成的，点与点之间的位置关系相对固定，点与点之间的密度是一均值。

6、模拟信号可以转换成数字信号，数字信号也可以转换成模拟信号，两者是可逆的。

7、将数字信号转换成模拟信号需要使用数/模转换器（DAC），它能把离散的数字量转换成模拟量。

8、数字图像的密度分辨率高。

9、屏片组合系统的密度分辨率只能达到26灰阶，而数字图像的密度分辨率可达到210～212，甚至16位灰阶。

10、数字图像可进行后处理。

图像后处理是数字图像的最大特点。

11、数字图像可以存储在磁盘、磁带、光盘及各种记忆卡中，并可随时进行调阅、传输。

可通过PACS网络实现远程会诊。

12、矩阵表示一个横成行、纵成列的数字方阵。

13、矩阵有影像矩阵和显示矩阵之分。

14、影像矩阵指CT重建得到的影像或CR、DR采集到的每幅影像所用矩阵；显示矩阵是指显示器上显示的影像矩阵。

15、像素又称像元，指组成图像矩阵中的基本单元。

像素是一个二维概念。

像素大小可由像素尺寸表示。

16、数字图像是用数字阵列表示的图像，阵列中的每一个元素称为像素，像素是组成数字图像的基本元素。

17、数字图像是由有限个像素点组成的，构成数字图像的所有像素构成了矩阵。

18、矩阵大小能表示构成一幅图像的像素数量多少。

19、像素大小＝视野大小/矩阵大小20、当视野大小固定时，矩阵越大，像素尺寸越小；矩阵不变时，视野增大，像素尺寸随之增大。

21、数字图像是将一幅图像分成有限个被称为像素的小区域，每个像素中的灰度值用一个整数表示。
