第1章 概述
1.1.1 电厂化学运行的概念
二、火力发电厂水处理基本概念
㈠ 锅炉补给水处理 在火力发电厂的热力系统中，水、汽不断循环，由于设备和管道系统
水的排放、蒸发和泄漏等，会造成水、汽损失。为保持平衡，必须向系统 中补充所需的水量。作为补给水水源的天然水，其中含有钙、镁、钠的重 碳酸化物、氯化物、硫酸化物和硅酸等，对热力设备均有危害，因此必须 尽可能除去这些物质。通常是先进行预处理，包括混凝、澄清和过滤，去 除悬浮物质和一定量有机物，然后再根据锅炉对水质的要求，再进行离子 交换软化或除盐。
第1ቤተ መጻሕፍቲ ባይዱ 概述
1.1.1 电厂化学运行的概念
一、电厂水的分类及概念
由于水在火力发电厂水、汽系统中所经历的过程不同，其水质常有很大差异 ，因此，根据生产实际的需要，人们常常给这些水进行了分类。
㈠ 原水 原水是指未经过任何净化处理的天然水（如江、河、湖泊和地下水等）。在 火力发电厂中原水是制取补给水的水源，或用来冷却转动机械的轴承，以及供消 防用等。 ㈡ 清水 清水是原水经过混凝、沉淀和过滤处理除去悬浮杂质的水。 ㈢ 补给水 补给水是指清水经过物理或化学方法，除去水中部分离子或绝大部分离子杂 质后，用来补充火力发电厂水、汽系统中损失的水。补给水按其净化处理的方法 和达到的水质要求不同，又可分为软化水、蒸馏水和除盐水等。
培训教材
第1章 概述
1.1 电厂化学运行的概念、作用和意义
在火力发电厂的生产工艺中，水既是热力系统的工作介质，也是 一些热力设备的冷却介质，当火力发电厂运行时，几乎所有的热力设 备中都有水或汽在流动，所以水质的好坏（即水中是否带有某些有害 杂质）将直接影响到火力发电厂安全经济运行。电厂化学运行人员的 主要任务就是改善水质、监督水汽品质并采取措施消除水质异常而引 起的危害。

锅炉补给水处理站设备介绍讲课人：时间：2018-3-26锅炉补给水处理系统概述锅炉补给水处理系统设计采用孔隙纤维过滤器（PCF）、自清洗过滤器、超滤（UF）、一级反渗透（RO）、二级反渗透（RO）、连续电脱盐除盐技术（EDI）全膜法工艺系统，以净水站出水（即工业消防水池水）作为水源。

系统包括配套的反洗、清洗、加药等辅助系统。

各单元内部、系统单元间按母管制运行。

一、锅炉补给水系统工艺流程工业消防水池→化水升压泵→孔隙纤维过滤器→清水箱→超滤给水泵→自清洗过滤器→超滤装置→超滤产水箱→一级反渗透给水泵→一级反渗透保安过滤器→一级反渗透高压泵→一级反渗透装置→除碳器→一级反渗透产水箱→二级反渗透给水泵→二级反渗透保安过滤器→二级反渗→→→EDI透高压泵二级反渗透装置二级反渗透产水箱给水泵→EDI保安过滤器→EDI装置→除盐水箱→除盐水泵→热力系统及其它除盐水用户。

二、锅炉补给水系统出力锅炉补给水处理系统设计正常出力：45m3/h；最大出力：2×45m3/h。

锅炉补给水系统水量平衡见下图所示，各级设备容量的基本配置参见表1。

表1 各级设备容量的基本配置设备名称设备规范出水水质设备数量备注孔隙纤维过滤器Φ1520，运行流速：80～100m/h悬浮物≤3mg/L浊度＜3NTU2台包括生活用清水量及后续超滤装置处理水量Q=75 m3/h，回收率超滤装置胶体硅去除率：≥99%（15℃）；2套超滤装置为≥90%（运行三年内）产水水质：SDI≤3（指定滤膜）；产水TSS：≤1mg/L；浊度：≤0.1FTU一级反渗透装置Q=60m3/h，回收率≥75%（运行三年内）脱盐率：97％～98％（运行一年内，25℃）；96％～97％（运行三年内，25℃）2套二级反渗透装置Q=50m3/h，回收率为≥85%（运行三年内）2套EDI Q=45m3/h，回收率为≥90%（运行五年内）电阻率：＞10M /cm（25℃）；二氧化硅：≤10µg/L2套三、锅炉补给水系统水质指标水样名称项目单位控制标准备注超滤入口管浊度mg/L≤10在线超滤出口母管余氯mg/L0.3-1.0在线浊度mg/L＜0.2在线COD mg/L≤15反渗透装置入口SDI≤4ORP mV≤200在线pH5-8在线DDμS/cm在线余氯mg/L≤0.1在线水样名称项目单位控制标准备注反渗透装置出口DDμS/cm在线脱盐率≥96%回收率≥85%SiO2μg/L≤10在线μEDI出口YD mol/L0DDμS/cm≤0.1在线除盐水母管DDμS/cm≤0.4在线YDμmol/L0pH7.0±0.5在线SiO2μg/L≤10在线Na+μg/L≤5空隙纤维过滤器（PCF）一、空隙纤维过滤器系统•我公司设置2台空隙纤维过滤器（即PCF过滤器），单台处理出力100m3/h，PCF过滤器是由韩国晓林产业株式会社研发的新一代全自动高效纤维过滤器。

因此，为了保证安全、经济运行，各电厂对锅 炉用水的水质都规定了严格的要求。
【推荐】电厂锅炉补给水处理技术培 训课件
【推荐】电厂锅炉补给水处理技术培 训课件
火力发电厂水处理工作的主要内容大致如下： (1)净化生水
净化生水的目的是制备所需质量的锅炉补给水， 这个处理过程也叫做炉外水处理。包括预处理，软 化或除盐。 (2)高参数机组或直流锅炉的凝结水净化。 (3)对给水的除氧、加药。 (4)汽包锅炉的锅内水处理。 (5)冷却水的处理。 (6)热电厂对返回水的除油、除铁。 (7)热力系统的水汽质量监督。 (8)锅炉及其他热力设备的清洗。
【推荐】电厂锅炉补给水处理技术培 训课件
【推荐】电厂锅炉补给水处理技术培 训课件
✓腐蚀
水质不良会引起热力设备的腐蚀，主要是电化 学腐蚀，容易发生在给水管道、省煤器、水冷壁、 过热器、汽轮机和凝汽器等经常与水接触的金属部 位。腐蚀将大大减少设备的使用年限。
✓积盐
含有大量杂质的蒸汽通过过热器和汽轮机时， 杂质会沉积下来，这叫做过热器、汽轮机的积盐。 过热器的积盐有可能引起爆管，汽轮机的积盐将大 大降低汽轮机的出力。

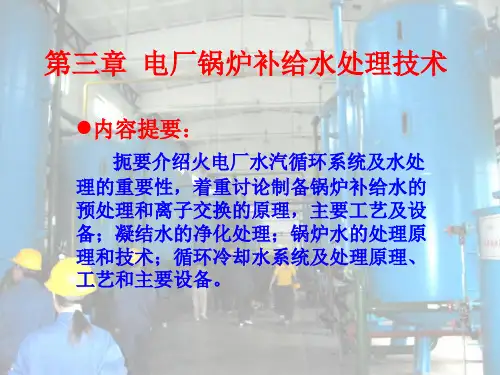

第三章 电厂锅炉补给水处理技术
内容提要：
扼要介绍火电厂水汽循环系统及水处 理的重要性，着重讨论制备锅炉补给水的 预处理和离子交换的原理，主要工艺及设 备；凝结水的净化处理；锅炉水的处理原 理和技术；循环冷却水系统及处理原理、 工艺和主要设备。
目录
➢第一节 火力发电厂中水处理的作用 ➢第二节 水的预处理 ➢第三节 水的离子交换处理 ➢第四节 凝结水的净化处理 ➢第五节 锅内处理 ➢第六节 冷却水处理
【推荐】电厂锅炉补给水处理技术培 训课件
【推荐】电厂锅炉补给水处理技术培 训课件

(8)冷却水
是指用作冷却介质的水，在电厂中主要指在 凝汽器中用于冷却汽轮机排汽的水。
水处理的重要作用
在火力发电厂的热力系统中，水的品质是影响 热力设备安全、经济运行的重要因素。
天然水中含有许多杂质。若把这些水不经净化 处理就引入热力设备，将会由于汽水品质不良引起 各种危害，主要是热力设备的结垢、腐蚀和积盐。
✓结垢
结垢极易发生在热负荷较高的部位，如锅炉的 炉管、各种热交换器。水垢的导热性比金属差几百 倍，结垢的金属管壁就会产生过热，强度下降，引 起管道的损坏。冷却水处理不当，会使凝汽器铜管 结垢，降低换热效率，从而降低汽轮机出力。
✓腐蚀
水质不良会引起热力设备的腐蚀，主要是电化 学腐蚀，容易发生在给水管道、省煤器、水冷壁、 过热器、汽轮机和凝汽器等经常与水接触的金属部 位。腐蚀将大大减少设备的使用年限。
第三章 电厂锅炉补给水处理技术
内容提要：
扼要介绍火电厂水汽循环系统及水处 理的重要性，着重讨论制备锅炉补给水的 预处理和离子交换的原理，主要工艺及设 备；凝结水的净化处理；锅炉水的处理原 理和技术；循环冷却水系统及处理原理、 工艺和主要设备。
目录
➢第一节 火力发电厂中水处理的作用 ➢第二节 水的预处理 ➢第三节 水的离子交换处理 ➢第四节 凝结水的净化处理 ➢第五节 锅内处理 ➢第六节 冷却水处理
各种用汽设备、蒸汽管道中凝结的蒸汽凝结 水，一般汇集到输水箱，也有的并入凝结水系统。
(5)返回凝结水
它是生产或生活用户返回的蒸汽凝结水，简 称返回水。
(6)给水
给水是指进入锅炉的水，对于热电厂，它包 括汽轮机凝结水、锅炉补给水、疏水和返回水。
(7)锅炉水
锅炉水又叫炉水，是指锅炉本体的蒸发系统 中流动的水。
