建筑制图及识图模拟练习题（附答案）一、单选题（共43题，每题1分，共43分）1.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋角、屋脊、檐角、屋檐B、屋角、屋脊、檐角C、屋脊、屋角、女儿墙D、檐角、女儿墙、屋檐正确答案：B2.给水排水工程图“——RJ——”表示( ).A、废水管B、热水给水管C、生活水管D、污水管正确答案：B3.下列建筑中不属于公共建筑的是（）。

A、旅社B、学校C、医院D、宿舍正确答案：D4.避雷常(网)是建筑物防雷较普遍采用的方法,避雷常一般应采用直径不小于8mm的圆钢或截面不小于( )厚度不小于4mm的扁钢制作。

A、48平方毫米B、56平方毫米C、40平方毫米D、64平方毫米正确答案：A5.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A6.标题栏的位置一般在图幅的( )。

A、左上角B、右下角C、左下角D、右上角正确答案：B7.详图符号应以粗实线绘制，直径为( )mm。

A、8B、14C、10D、12正确答案：B8.在施工中,L代表( ).A、墙B、柱C、梁D、板正确答案：C9.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、5000mB、50mC、5mD、500m正确答案：B10.房屋结构中框架代号为.( )A、KJB、GJC、CJD、ZJ正确答案：A11.用于确定组合体中各基本形体之间相互位置的尺寸称为( )A、总尺寸B、定位尺寸C、细部尺寸D、定型尺寸正确答案：B12.在三投影面体系中X轴方向的尺寸反映物体的( )。

A、长度B、宽度C、不确定D、高度正确答案：A13.下列立面图的图名中错误的是( )A、⑦-----①立面图B、房屋立面图C、东立面图D、西立面图正确答案：B14.给排水的压力管道应标注( )标高.A、管中心B、管底C、官定D、以上都可以正确答案：A15.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

1．工业建筑；农业建筑；民用建筑2．设计总说明；建筑施工图；结构施工图；设备施工图。

3．建筑设计总说明；总平面图；建筑平面图；建筑立面图；建筑剖面图；建筑详图。

4．细单点长画线；实线圆圈，直径为8~10mm；阿拉伯数字，从左至右；大写拉丁字母，从下至上。

5．我国把青岛附近某处黄海的平均海平面定为绝对标高的零点，其他各地标高都以它作为基准；建筑施工图除总平面图外，一般都采用相对标高，即把底层室内主要地坪标高定为相对标高的零点，并说明相对标高和绝对标高的关系。

6．画出下面要求的索引和详图符号：（1）（2）7．米（m）；在房屋图形的右上角用小点或数字。

8．水平剖面图；门窗洞口处（一般在窗台上方）；每一层；只画一个共同的平面图（称为标准层平面图）；局部平面图。

9．粗实线；中粗；中粗实；细实。

10．外包；建筑物的总长和总宽；轴线之间的距离；房间的“开间”和“进深”；细部尺寸。

11．建筑立面图，简称立面图；正立面图；①－⑨立面图；Ⓐ－Ⓑ立面图。

12．粗实；加粗实（1.4b）；中粗实线；细实。

13．楼梯平面图；楼梯剖面图。

1．各承重构件；结构设计总说明；结构平面布置图；构件详图。

2．WB；TB；QL；LL；KL；J；YP。

3．受力筋；架立筋；箍筋；分布筋；构造筋。

4．；；；；。

5．；。

6．（1）3根直径为16mm的一级钢筋；（2）直径为6mm的一级钢筋连续排列，相邻钢筋中心距不大于200mm。

7．中或细实线；不画；粗实线；黑圆点。

8．室内地面以下基础部分；基础平面图；基础详图。

9．楼板面（只有结构层，尚未做楼面面层）；梁；板；柱；墙。

10．柱编号；各段柱的起止标高；柱截面尺寸b×h及与轴线关系的几何参数代号b1、b2和h1、h2的具体数值；柱纵筋；箍筋类型号及箍筋肢数；柱箍筋（包括钢筋级别、直径与间距）。

11．梁编号；梁截面尺寸；梁箍筋；梁上部贯通筋或架立筋根数；梁侧面纵向构造钢筋或受扭钢筋；梁顶面标高高差；梁支座上部纵筋；梁下部纵筋；附加箍筋；附加吊筋；原位标注。

职称评审-建筑结构-建筑制图真题及答案一[单选题]1.在1号轴线之前附加轴线时，其编号分母用（）表示。

A.AB.OAC.1（江南博哥）D.01正确答案：D[单选题]2.绘制建筑物主要可见轮廓线用（）。

A.细实线B.中虚线C.折断线D.粗实线正确答案：D[单选题]3.下列关于焊缝符号及标注方法基本规定的说法中，错误的是（）。

A.双面焊缝应在横线的上、下都标注符号和尺寸；当两面的焊缝尺寸相同时，只需在横线上方标注尺寸B.在引出线的转折处绘2/3圆弧表示相同焊缝C.当焊缝分布不均匀时，在标注焊缝符号的同时，宜在焊缝处加中粗实线或加细栅线D.同一张图上当有数种相同的焊缝时，可将焊缝分类编号标注。

在同一类焊缝中，可选择一处标注焊缝符号和尺寸正确答案：B参考解析：双面焊缝应在横线的上、下都标注符号和尺寸；当两面的焊缝尺寸相同时，只需在横线上方标注尺寸。

在引出线的转折处绘3/4圆弧表示相同焊缝。

当焊缝分布不均匀时，在标注焊缝符号的同时，宜在焊缝处加中粗实线（表示可见焊缝）或加细栅线（表示不可见焊缝）。

同一张图上当有数种相同的焊缝时，可将焊缝分类编号标注。

在同一类焊缝中，可选择一处标注焊缝符号和尺寸。

[单选题]4.能反映屋面排水情况的平面图是（）。

A.顶层平面图B.管道平面图C.屋顶平面图D.系统图正确答案：C[单选题]5.四个直径为18mm的普通螺栓应如何表示？（）A.4d18B.C.4M18D.正确答案：C[单选题]6.钢筋混凝土结构中φ12代表直径为12mm的何种钢筋？（）A.HPB235钢筋B.HRB335钢筋C.HRB400钢筋D.RRB400钢筋正确答案：A参考解析：[单选题]7.A.HPB300B.HRB335C.HRB400D.HRB500正确答案：D参考解析：[单选题]8.给排水施工图中的轴测图即（）。

A.平面图B.系统图C.详图D.标准图正确答案：B[单选题]9.建筑制图中，表达实心砖、多孔砖、砌块等砌体时采用的图例是（）。

房屋建筑识图与结构练习题一、选择题1．下列属于单曲面的是（）。

A、柱状面B、圆柱面C、锥状面D、正螺旋面2．已知直线上A点的标高为24、B点的标高为12，AB的水平投影长度为36，AB线段上有一点C，线段AC的水平投影长度为15，则C点的标高为（）。

A、5B、9C、15D、193．建筑工程图中断开界线可以用（）来表示。

A、粗实线B、波浪线C、中虚线D、双点划线4．当尺寸标注与图线重合时，可省略标注（）。

BA、尺寸线B、尺寸界线C、尺寸起止符号D、尺寸数字5．下列关于剖切符号说法正确的是（）。

A、剖切位置线和投射方向线均用细实线绘制B、投影方向线平行于剖切位置线C、剖切符号可以与其它图线接触D、断面图的剖切符号可省略透射方向线6．分布钢筋一般用于（）构件内。

A、钢筋混凝土梁B、钢筋混凝土承重柱C、钢筋混凝土构造柱D、钢筋混凝土板7．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸8．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸9．下列关于钢筋的保护层厚度说法错误的是（）。

A、钢筋的保护层可以防止钢筋锈蚀和防火。

B、梁的保护层最小厚度为25mm。

C、柱的保护层最小厚度为20mm。

D、板和墙的保护层最小为厚度为10～15mm。

10．在排水系统轴测图中，通常（）的标高可不标注。

A、检查口B、排水横支管C、立管顶部D、排出管起点二、简答题（每小题10分、共20分）1、何谓三投影面体系？为什么采用三投影面体系？2、何谓剖视图？什么情况下采用剖视图？常见的剖视图有那几种？3．建筑施工总说明的内容包括哪些？4．图名有何作用？在注写图名时要注意哪些规定？5．平面图中定位轴线编号的原则是什么？6．解释符号的含义7．楼梯和楼梯建筑详图分别有哪些内容组成？8、楼梯的基本组成是什么？楼梯详图包括哪几种基本图样？9、指北针的规定画法和用途？10、建筑给排水施工图的主要表达内容是什么？基本图样有哪些？11、中国古代人都主张“天人合一”的思想，这种思想促进了建筑与自然的相互协调与融合。

结构施工图习题答案结构施工图习题答案在学习结构施工图的过程中，习题是非常重要的一部分。

通过解答习题，我们可以巩固所学的知识，提高解决问题的能力。

下面将给出一些结构施工图习题的答案，希望能够对大家的学习有所帮助。

1. 问题：在一栋建筑物的结构施工图中，某一梁的截面尺寸为300mm×500mm，梁的长度为6m。

要求计算该梁的体积。

答案：梁的体积可以通过截面积乘以长度来计算。

梁的截面积为300mm×500mm=150000mm²，将其转换为m²，即0.15m²。

梁的长度为6m。

因此，梁的体积为0.15m²×6m=0.9m³。

2. 问题：在一栋建筑物的结构施工图中，某一柱的截面尺寸为400mm×400mm，柱的高度为3m。

要求计算该柱的体积。

答案：柱的体积可以通过截面积乘以高度来计算。

柱的截面积为400mm×400mm=160000mm²，将其转换为m²，即0.16m²。

柱的高度为3m。

因此，柱的体积为0.16m²×3m=0.48m³。

3. 问题：在一栋建筑物的结构施工图中，某一板的尺寸为2000mm×1000mm，板的厚度为50mm。

要求计算该板的体积。

答案：板的体积可以通过底面积乘以厚度来计算。

板的底面积为2000mm×1000mm=2000000mm²，将其转换为m²，即2m²。

板的厚度为50mm，将其转换为m，即0.05m。

因此，板的体积为2m²×0.05m=0.1m³。

4. 问题：在一栋建筑物的结构施工图中，某一墙的尺寸为3000mm×2000mm，墙的厚度为200mm。

要求计算该墙的体积。

答案：墙的体积可以通过底面积乘以厚度来计算。

墙的底面积为3000mm×2000mm=6000000mm²，将其转换为m²，即6m²。

建筑类施工图习题第一节结构施工图1、钢筋混凝土结构中承受力学计算中拉、压应力的钢筋称为( A ）A、受力钢筋B、架立筋C、箍筋D、分布筋2、配筋图中的钢筋用( B )表示。

A、细实线B、粗实线C、虚线D、黑圆点3、标注Φ6@200中,以下说法错误的是（ B ）A、Φ为直径符号，且表示该钢筋为Ⅰ级B、6代表钢筋根数C、＠为间距符号D、200代表钢筋间距为200mm4、砖混结构房屋结构平面图一般没有( B ）A、基础平面图B、底层结构平面布置图C、楼层结构平面布置图D、屋面结构平面布置图5、一般梁中保护层厚度为（ D ）A、10mmB、15mmC、20mmD、25mm6、一般板中保护层厚度为（ B ）A、5mmB、15mmC、20mmD、25mm7、按照钢筋所起的作用不同,在钢筋混凝土构件中没有（ D )A、受力钢筋B、分布钢筋C、架立钢筋D、光滑钢筋8、钢筋混凝土基础的受力钢筋配置在基础底板的（B ）A、上部B、下部C、中部D、以上均可9、钢筋的种类代号“Φ”表示的钢筋种类是（A ）A、HPB235钢筋B、HRB335钢筋C、HRB400钢筋D、RRB400钢筋10、基础外轮廓线用（ C )绘制A、粗实线B、中粗实线C、细实线D、细虚线11、关于基础平面图画法规定的表诉中,以下正确的有( D ）A、不可见的基础梁用细虚线表示B、地沟用粗实线表示C、穿过基础的管道洞口可用粗实线表示D、剖到的钢筋混凝土柱用涂黑表示12、分布钢筋不能起到的作用是( ）A、固定受力钢筋B、均匀传递荷载C、保护受力钢筋D、与受力钢筋形成骨架13、梁平面注写方式标注时，当集中标注中的某项数值不适用与梁的某位置时,则应将该项数值（）标注。

A、列表B、原位C、截面D、集中二、多选题:第一节房屋建筑工程图的基本知识1、建筑工程图中,标高的种类有( BCD )几种.A、测量标高B、绝对标高C、相对标高D、建筑标高E、结构标高2、房屋建筑工程图由哪几部分组成( ABCE ）A、建筑工程图目录B、建筑施工图C、结构施工图D、总平面图E、设备施工图3、以下关于定位轴线的说法正确的是（ABDE )A、定位轴线由细点划线画出B、轴线的端部画细实线圆圈,编号写在圈内C、轴线的横向编号用大写拉丁字母表示D、轴线的竖向编号用大写拉丁字母表示E、竖向编号的编写顺序为自下而上4、下列说法正确的有（ABE ）A、索引符号的上半圆数字表示详图编号B、详图符号的上半圆数字表示详图编号C、详图符号的下半圆数字表示详图所在图纸的图号D、详图符号的下半圆为-——时表示详图在本张图纸内E、索引符号的下半圆数字表示详图所在图纸的图号第二节建筑施工图1、建筑剖面图应标注（ABC )等内容。

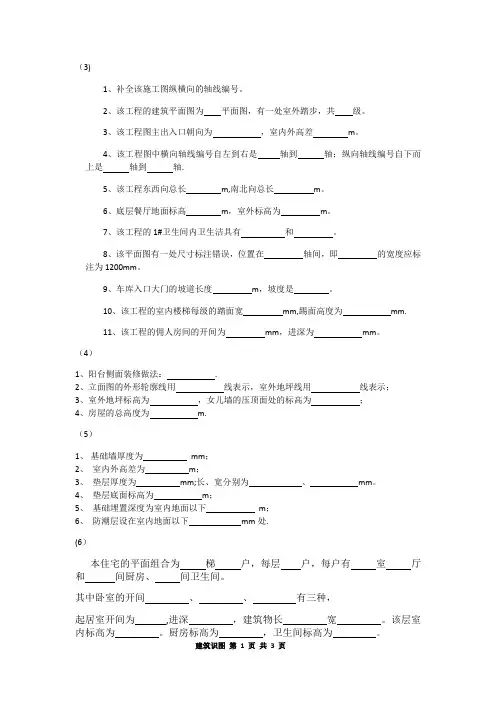

（3)1、补全该施工图纵横向的轴线编号。

2、该工程的建筑平面图为平面图，有一处室外踏步，共级。

3、该工程图主出入口朝向为，室内外高差m。

4、该工程图中横向轴线编号自左到右是轴到轴；纵向轴线编号自下而上是轴到轴.5、该工程东西向总长m,南北向总长m。

6、底层餐厅地面标高m，室外标高为m。

7、该工程的1#卫生间内卫生洁具有和。

8、该平面图有一处尺寸标注错误，位置在轴间，即的宽度应标注为1200mm。

9、车库入口大门的坡道长度m，坡度是。

10、该工程的室内楼梯每级的踏面宽mm,踢面高度为mm.11、该工程的佣人房间的开间为mm，进深为mm。

（4）1、阳台侧面装修做法：.2、立面图的外形轮廓线用线表示，室外地坪线用线表示；3、室外地坪标高为，女儿墙的压顶面处的标高为；4、房屋的总高度为m.（5）1、基础墙厚度为mm；2、室内外高差为m；3、垫层厚度为mm;长、宽分别为、mm。

4、垫层底面标高为m；5、基础埋置深度为室内地面以下m；6、防潮层设在室内地面以下mm处.(6）本住宅的平面组合为梯户，每层户，每户有室厅和间厨房、间卫生间。

其中卧室的开间、、有三种，起居室开间为,进深，建筑物长宽。

该层室内标高为。

厨房标高为，卫生间标高为。

参考答案（3)1、补全该施工图纵横向的轴线编号。

2、4、5；B、C、E；2、该工程的建筑平面图为一层平面图，有一处室外踏步，共4 级。

3、该工程图主出入口朝向为座北朝南，室内外高差0。

300 m.4、该工程图中横向轴线编号自左到右是1 轴到11 轴;纵向轴线编号自下而上是A 轴到H 轴。

5、该工程东西向总长14.570 m，南北向总长12。

170 m。

6、底层餐厅地面标高0。

300 m，室外标高为—0。

300 m.7、该工程的1＃卫生间内卫生洁具有洗脸盆和坐便器。

8、该平面图有一处尺寸标注错误,位置在H轴交5~8 轴间，即C-2 的宽度应标注为1200mm。

9、车库入口大门的坡道长度0.9 m，坡度是1：6 。

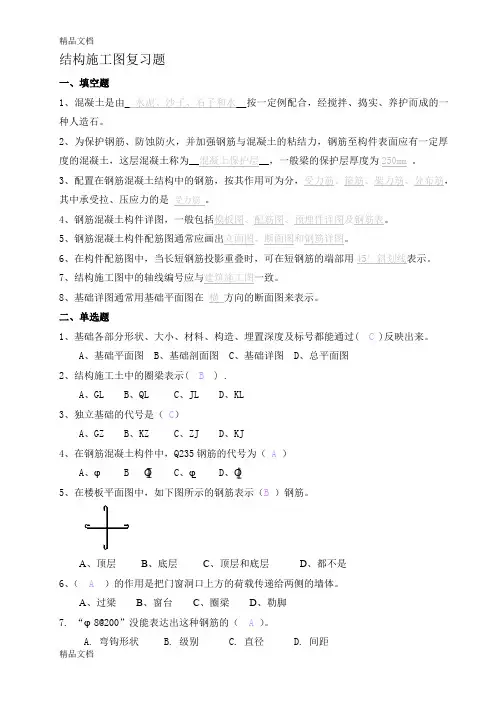

结构施工图复习题一、填空题1、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

2、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__，一般梁的保护层厚度为250mm。

3、配置在钢筋混凝土结构中的钢筋，按其作用可为分，受力筋、箍筋、架力筋、分布筋，其中承受拉、压应力的是受力筋。

4、钢筋混凝土构件详图，一般包括模板图、配筋图、预埋件详图及钢筋表。

5、钢筋混凝土构件配筋图通常应画出立面图、断面图和钢筋详图。

6、在构件配筋图中，当长短钢筋投影重叠时，可在短钢筋的端部用45°斜划线表示。

7、结构施工图中的轴线编号应与建筑施工图一致。

8、基础详图通常用基础平面图在横方向的断面图来表示。

二、单选题1、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( C )反映出来。

A、基础平面图B、基础剖面图C、基础详图D、总平面图2、结构施工土中的圈梁表示( B) .A、GLB、QLC、JLD、KL3、独立基础的代号是（ C）A、GZB、KZC、ZJD、KJ4、在钢筋混凝土构件中，Q235钢筋的代号为（A）A、φ B Ο C、φ D、Ο5、在楼板平面图中，如下图所示的钢筋表示（B）钢筋。

A、顶层B、底层C、顶层和底层D、都不是6、（A）的作用是把门窗洞口上方的荷载传递给两侧的墙体。

A、过梁B、窗台C、圈梁D、勒脚7. “φ8@200”没能表达出这种钢筋的（A）。

A. 弯钩形状B. 级别C. 直径D. 间距8. 配筋图中○2φ8 @ 200所表达的内容不正确的是（A）A．2根钢筋 B. 直径8mm C. 间距200mm配置 D. I级HPB235钢筋9、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙三、根据给出的条件作图并进行正确标注一房屋圈梁截面尺寸为360*360，四根主筋采用二级钢筋，直径为20毫米，箍筋为一级钢筋，直径为6毫米，中心距为250毫米。

建筑画图练习题在建筑设计和施工中，图纸是不可或缺的工具。

了解建筑图纸和学会绘制它们对于建筑师和工程师来说都是极为重要的。

本文将为读者提供一系列建筑画图练习题，以帮助您提高图纸绘制的能力和技巧。

第一题：绘制房屋平面图请根据以下尺寸绘制一个简单的房屋平面图：- 房屋长度：10米- 房屋宽度：8米- 室内房间数量：3个- 室内房间尺寸：4米 × 4米在绘制平面图时，确保使用合适的比例尺，并注意标注房屋的尺寸和每个房间的尺寸。

确保绘图清晰，比例准确。

第二题：绘制房屋立面图在完成平面图后，现在请绘制房屋的立面图。

考虑以下细节：- 房屋外墙高度：6米- 窗户数量：6个- 窗户尺寸：1米 × 1米请将房屋立面图中的窗户位置标注清楚，并确保比例准确。

第三题：绘制屋顶平面图现在，请根据以下尺寸绘制房屋的屋顶平面图：- 屋顶长度：12米- 屋顶宽度：10米- 屋顶类型：坡屋顶在绘制屋顶平面图时，确保将屋顶的形状和尺寸标注清楚，并注意任何附加结构。

第四题：绘制建筑剖面图在最后一题中，请绘制房屋的剖面图。

房屋剖面图展示了建筑物的内部结构，并显示了不同楼层之间的关系。

请根据以下细节绘制剖面图：- 楼层数量：两层- 楼层高度：每层高度为3米- 楼梯位置：沿着房屋的一侧确保在绘制剖面图时，标注每层楼的高度和楼梯的位置，以确保图纸的准确性。

结束语：建筑图纸的绘制和理解对于建筑师和工程师来说至关重要。

通过完成以上建筑画图练习题，您将有机会提高自己的图纸绘制能力和技巧。

不断锻炼和精进绘图的能力，将使您在日后的建筑设计和施工中更加得心应手。

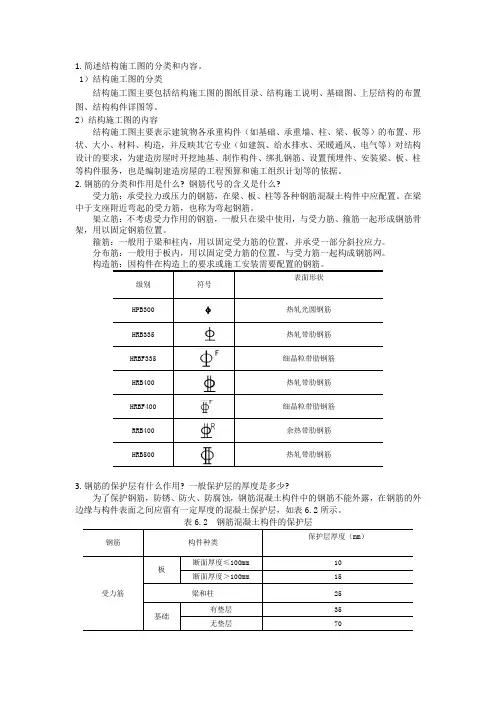

1.简述结构施工图的分类和内容。

1）结构施工图的分类结构施工图主要包括结构施工图的图纸目录、结构施工说明、基础图、上层结构的布置图、结构构件详图等。

2）结构施工图的内容结构施工图主要表示建筑物各承重构件（如基础、承重墙、柱、梁、板等）的布置、形状、大小、材料、构造，并反映其它专业（如建筑、给水排水、采暖通风、电气等）对结构设计的要求，为建造房屋时开挖地基、制作构件、绑扎钢筋、设置预埋件、安装梁、板、柱等构件服务，也是编制建造房屋的工程预算和施工组织计划等的依据。

2.钢筋的分类和作用是什么? 钢筋代号的含义是什么?受力筋：承受拉力或压力的钢筋，在梁、板、柱等各种钢筋混凝土构件中应配置。

在梁中于支座附近弯起的受力筋，也称为弯起钢筋。

架立筋：不考虑受力作用的钢筋，一般只在梁中使用，与受力筋、箍筋一起形成钢筋骨架，用以固定钢筋位置。

箍筋：一般用于梁和柱内，用以固定受力筋的位置，并承受一部分斜拉应力。

分布筋：一般用于板内，用以固定受力筋的位置，与受力筋一起构成钢筋网。

构造筋：因构件在构造上的要求或施工安装需要配置的钢筋。

级别符号表面形状HPB300 φ热轧光圆钢筋HRB335 热轧带肋钢筋HRBF335 细晶粒带肋钢筋HRB400 热轧带肋钢筋HRBF400 细晶粒带肋钢筋RRB400 余热带肋钢筋HRB500 热轧带肋钢筋3.钢筋的保护层有什么作用? 一般保护层的厚度是多少?为了保护钢筋，防锈、防火、防腐蚀，钢筋混凝土构件中的钢筋不能外露，在钢筋的外边缘与构件表面之间应留有一定厚度的混凝土保护层，如表6.2所示。

表6.2 钢筋混凝土构件的保护层钢筋构件种类保护层厚度（mm）受力筋板断面厚度≤100mm 10断面厚度＞100mm 15梁和柱25 基础有垫层35无垫层70箍筋梁和柱15分布筋板104.简述各种图线的用途。

4.基础平面图和基础详图的作用是什么? 它包括哪些内容? 如何表示?基础平面图中只需画出基础墙、基础底面轮廓线（表示基坑开挖的最小宽度）。

结构施工图复习题一、填空题1、混凝土是由—水泥、沙子、石子和水—按一定例配合，经搅拌、捣实、养护而成的一种人造石。

2、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为—混凝土保护层一般梁的保护层厚度为250mm。

3、配置在钢筋混凝土结构中的钢筋，按其作用可为分，受力筋、箍筋、架力筋、分布筋其中承受拉、压应力的是受力筋。

4、钢筋混凝土构件详图，一般包括模板图、配筋图、预埋件详图及钢筋表。

5、钢筋混凝土构件配筋图通常应画出立面图、断面图和钢筋详图。

6、在构件配筋图中，当长短钢筋投影重叠时，可在短钢筋的端部用45°斜划线表示。

7、结构施工图中的轴线编号应与建筑施工图一致。

&基础详图通常用基础平面图在横方向的断面图来表示。

二、单选题1、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过（C）反映出来。

A、基础平面图B、基础剖面图C、基础详图D、总平面图2、结构施工土中的圈梁表示（B ）.A GL B、QL C、JL D、KL3、独立基础的代号是（C）A GZ B、KZ C、ZJ D、KJ4、在钢筋混凝土构件中，Q235钢筋的代号为（A ）A、© B 0 C、© D、05、在楼板平面图中，如下图所示的钢筋表示（B ）钢筋。

A、顶层B、底层C、顶层和底层D、都不是6、（A ）的作用是把门窗洞口上方的荷载传递给两侧的墙体。

A、过梁B、窗台C、圈梁D、勒脚7. “© 8@200没能表达出这种钢筋的（ A ）A.弯钩形状B. 级别C. 直径D. 间距8. 配筋图中②© 8 @ 200所表达的内容不正确的是（A ）A . 2根钢筋B.直径8mm C.间距200mn配置D. I 级HPB235钢筋9、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为（B ）.A、纵墙与横墙 B 、外墙和内墙C承重墙与非承重墙 D 、砖墙与钢筋混凝土墙三、根据给出的条件作图并进行正确标注一房屋圈梁截面尺寸为360*360,四根主筋采用二级钢筋，直径为20毫米，箍筋为一级钢筋，直径为6毫米，中心距为250毫米。

建筑识图练习（2）一、单项选择题：1．国标中规定施工图中水平方向定位轴线的编号应是（ C ）A大写拉丁字母B）英文字母C) 阿拉伯数字D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（ 1.602 ）米。

A)160.2 B)17.8 C)1.062 D)16.02 4．房屋施工图中所注的尺寸单位都是以（ C ）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位5. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中6. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点7. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙B) 横墙C) 山墙D) 内墙8. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台9. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度10. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（ C ）A)2.700 B) 1.900 C) 3.500 D)0.800 11. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C）A)踏步数B) 步级数C) 踏面数D)踏面宽12. 建筑平面图的形成是（A）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图13. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（A）层A)一层B) 二层C) 三层D) 四层14. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（ A ）A)西立面图B) 东立面图C) 南立面图D) 北立面图15. 钢筋混凝土构件中的钢筋的保护层是指（C ）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮16. 基础埋置深度是指（ B ）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面17. 结施中@是钢筋的间距代号，其含义是（ A ）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮18. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（C）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右19. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（B）A)-0.020B) 7.180 C) 3.580 D)3.60020. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力21. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10022.如与被索引的图样不在同一张图纸内，应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的（ B ）。

建筑施工图练习题1. 建筑工程施工图纸包括 、 、三大类。

2. 定位轴线用 线表示，末端圆的直径大小为 ，水平方向编号采用______________按左到右顺序编写，竖直方向编号采用 按自下而上顺序编写。

字母中的 不得作为轴线编号。

3.附加定位轴线编号1/22/02表示 。

4. 标高有 绝对标高 和 相对标高 两种，总平面图上一般用 ，其它平面图上一般用 。

5.建筑图纸一般把 定为相对标高的零点，写为 。

6.标高符号的小三角形高约 ，是 三角形。

8. 标高数字以 为单位，总平面图上注写到小数点后 位，其它平面图上注写到小数点后 位。

9. 索引符号用 线画，圆的直径是 。

中“3”表示 ，“5 中“1”表示 ， 表示剖切后从往 投影画详图。

10. 详图符号是用 线画，圆的直径是中“1”表示 ，“3”表示 。

11. 指北针直径大小是 ，用 绘制，尾部宽度为 。

12. 用一个假想的水平面，沿着房屋 处将房屋切开，移去 切 面以上部分，向下所做的水平剖视图，称为 图。

13. 平面图的尺寸标注一般分为三道，最外面是 ，中间一道是 ，最里面是 。

14. 钢筋的标注有两种形式，如“3ø20”中“3”表示 ，“ø”表示，“20”表示；又如“ø8@160”中“ø”表示，“8”表示，“@”表示，“160”表示。

15.建筑总平面图上，新建建筑用线表示，原有建筑用线表示，计划扩建建筑用线表示，拆除建筑用（上面带×）表示。

16..建筑详图分为。

17.钢筋按其作用可分为：。

18.比例一般注写在图名的。

（1）该平面图对称吗?（2）主卧室的开间是多少？（3）C3的洞口宽度，本层有扇。

（4）该建筑的层高为3米，卫生间地面标高比主卧室地面标高低60毫米，标出东边主卧室及卫生间标高。

（5）该建筑物的朝向，东西向的总尺寸为，南北向的总尺寸为。

（6）图中右下角的图例，称为，按“国际”规定，圆圈直径为，其中箭头的尾部宽为。

读××办公楼施工图,并回答问题.第一部分:建筑施工图1.该建筑物总长度为m,总宽度为m。

图中用来代表方位，此建筑物的朝向为。

2.建筑物为层建筑，室内外高差为m,此建筑物总高度为m。

3.图中外墙厚度为mm, 内墙厚度为mm，隔墙厚度为mm。

外墙上外墙面距离定位轴线为mm。

4.图中横向定位轴线有根，自向，为-- 。

纵向定位轴线有根，自向，为-- 。

该建筑为式（外廊、内廊）。

5.平面图中的外三道尺寸，最里面一道为，最中间一道为，最外面一道为。

6.图中散水具体做法为。

7.釉面砖内墙面的具体做法是，施工的部位是。

8.二层楼面采用的是楼面，具体做法是：。

9.新建建筑物共有门种，共樘，除M1和M4外，均为门；窗为种，共樘。

10.一层建筑室内地面标高为m，二层室内地面标高为m，屋面标高为m，女儿墙标高为m。

11.此建筑物中卫生间的位置在，二层卫生间标高为，卫生间门宽为mm，高mm，门垛宽mm。

12.在一层平面图中，室外台阶有处，主入口处台阶级数均为级，每级踏步宽度为mm，台阶顶层平台尺寸为* 。

13.图中楼梯间的位置，进深为m，为跑梯。

每个楼梯段的级数是级，梯段宽为mm，梯段长为mm，踏步宽为mm，踏步高为mm，休息平台宽为mm。

栏杆高度为mm。

14.在一层平面图中暖气沟的尺寸为；检查井的尺寸为，位置为，底部标高为。

暖沟底垫层采用材料，厚mm，沟盖板尺寸为，采用C 混凝土，钢筋直径为mm。

暖沟靠室内侧墙厚为mm。

15.在二层平面图中，M5尺寸为，是门。

它距离③和⑥轴线的尺寸分别为。

C8尺寸为，是窗，离地面mm，护栏离地高mm。

C5的设置位置为，窗下墙高mm.16.从图中可看到东入口上方有一形雨篷，半径为，雨篷排水坡度为，排水口有个，西入口处雨篷排水坡度为，排水口有个，雨篷底部标高为m。

17.建筑物屋顶有一上人孔，尺寸为；上人孔盖的具体做法是，屋顶为屋顶，坡度为。

女儿墙高度为m，女儿墙压顶所设钢筋为，具体做法是。

结构施工图练习题一、选择题：1、下列表示预应力空心板和构造柱符号的是：（）A. YB、GZB.KB、GZZC.Y-KB、GZ B. YT、GZ2、某梁的编号为KL2（2A），表示的含义为：（）A •第2号框架梁，两跨，一端有悬挑B •第2号框架梁，两跨，两端有悬挑C •第2号框支梁，两跨，一端无悬挑D •第2号框架梁，两跨3、某框架柱的配筋为①8@100/200，其含义为（）A. 箍筋为HPB235级钢筋，直径8 mm,钢筋间距为200 mmB. 箍筋为HPB235级钢筋，直径8 mm，钢筋间距为100 mmC. 箍筋为HPB235级钢筋，直径8 mm，加密区间距为100 mm，非加密区间距为200 mmD. 箍筋为HPB235级钢筋，直径8 mm，加密区间距为200 mm，非加密区间距为100 mm4、某梁的配筋为①8@100（4）/150（2），其表示的含义为：（）A . HPB235级钢筋，直径8 mm，加密区间距为100 mm ;非加密区间距为150 mm。

B . HRB335级钢筋，直径8 mm，加密区间距为100 mm，四肢箍；非加密区间距为150 mm，双肢箍。

C. HRB335级钢筋，直径8 mm，加密区间距为100 mm ;非加密区间距为150 mm。

D . HPB235级钢筋，直径8 mm，加密区间距为100 mm，四肢箍；非加密区间距为150mm，双肢箍。

5构件代号丫-KB、QL分别表示（)、A预应力空心板、圈梁B檐口空心板、墙梁C预制空心板、墙梁D预制框架板、圈梁6、下列哪项不属于建筑承重构件。

（)A条形基础B框架梁C隔墙D楼板7、在配筋图中钢筋带有弯钩，当弯向什么方向时表示钢筋配在上部（）A向下和向左B向下和向后C向上和向左D向下和向右、填空题1、详图符号为圆圈内的2表示圆圈内的5表示__________________________________ 。

2、施工图上的尺寸数字一般以________ 单位，所以图纸上只注写数字，不注写单位。

结构施工图复习题一、填空题1、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

2、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__，一般梁的保护层厚度为250mm。

3、配置在钢筋混凝土结构中的钢筋，按其作用可为分，受力筋、箍筋、架力筋、分布筋，其中承受拉、压应力的是受力筋。

4、钢筋混凝土构件详图，一般包括模板图、配筋图、预埋件详图及钢筋表。

5、钢筋混凝土构件配筋图通常应画出立面图、断面图和钢筋详图。

6、在构件配筋图中，当长短钢筋投影重叠时，可在短钢筋的端部用45°斜划线表示。

7、结构施工图中的轴线编号应与建筑施工图一致。

8、基础详图通常用基础平面图在横方向的断面图来表示。

二、单选题1、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( C )反映出来。

A、基础平面图B、基础剖面图C、基础详图D、总平面图2、结构施工土中的圈梁表示( B) .A、GLB、QLC、JLD、KL3、独立基础的代号是（ C）A、GZB、KZC、ZJD、KJ4、在钢筋混凝土构件中，Q235钢筋的代号为（A）A、φ B Ο C、φ D、Ο5、在楼板平面图中，如下图所示的钢筋表示（B）钢筋。

A、顶层B、底层C、顶层和底层D、都不是6、（A）的作用是把门窗洞口上方的荷载传递给两侧的墙体。

A、过梁B、窗台C、圈梁D、勒脚7. “φ8@200”没能表达出这种钢筋的（A）。

A. 弯钩形状B. 级别C. 直径D. 间距8. 配筋图中○2φ8 @ 200所表达的内容不正确的是（A）A．2根钢筋 B. 直径8mm C. 间距200mm配置 D. I级HPB235钢筋9、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( B ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙三、根据给出的条件作图并进行正确标注一房屋圈梁截面尺寸为360*360，四根主筋采用二级钢筋，直径为20毫米，箍筋为一级钢筋，直径为6毫米，中心距为250毫米。
