工程图纸基础(名词符号代号大全)

工程图纸名词大全建筑图纸符号大全在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号，下面谈谈一些经验，1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。

小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。

5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。

“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。

mu10代表贝灰砂砖的抗压强度平均值≥10mpa。

6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。

7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。

待拆掉模板后再砌墙体。

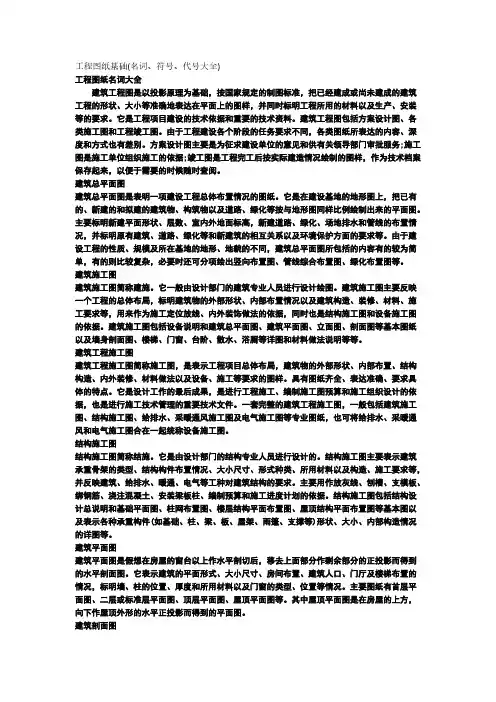

工程图纸基础(名词、符号、代号大全)工程图纸名词大全建筑工程图是以投影原理为基础，按国家规定的制图标准，把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样，并同时标明工程所用的材料以及生产、安装等的要求。

它是工程项目建设的技术依据和重要的技术资料。

建筑工程图包括方案设计图、各类施工图和工程竣工图。

由于工程建设各个阶段的任务要求不同，各类图纸所表达的内容、深度和方式也有差别。

方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务;施工图是施工单位组织施工的依据;竣工图是工程完工后按实际建造情况绘制的图样，作为技术档案保存起来，以便于需要的时候随时查阅。

建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。

它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。

主要标明新建平面形状、层数、室内外地面标高，新建道路、绿化、场地排水和管线的布置情况，并标明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。

由于建设工程的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有的较为简单，有的则比较复杂，必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。

建筑施工图建筑施工图简称建施。

它一般由设计部门的建筑专业人员进行设计绘图。

建筑施工图主要反映一个工程的总体布局，标明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等，用来作为施工定位放线、内外装饰做法的依据，同时也是结构施工图和设备施工图的依据。

建筑施工图包括设备说明和建筑总平面图、建筑平面图、立面图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。

建筑工程施工图建筑工程施工图简称施工图，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。

工程图纸名词大全
一、建筑图纸符号大全
在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz 表示框架柱，m表示是门、c表示是窗。

[@表示钢筋间距Φ表示钢筋型号，(钢筋钢筋的级别不同，是因为钢筋的化学成份不同，化学成份不同，也就造成的了它的力学指标不同。

一、二、三级钢筋是国家根据社会生产需要而制订出的材料标准，它的屈服强度、极限强度、延伸率、冷弯、及可焊性均有很大的不同，不同级别的钢筋使用位置也有很大的一同。

一、热轧光面钢筋HPB235是1级钢筋，材料为q235，抗拉屈服强度是235n/mm2,极限强度310Mpa。

二、热轧带肋钢筋HRB335是2级钢筋，材料为20mnsi，抗拉屈服强度是
335n/mm2,极限强度510Mpa。

三、热轧带肋钢筋HRB400是3级钢筋，屈服强度400MPa，极限强度600Mpa。

材料为20mnsiv、20mnsinb、20mnti，抗拉屈服强度是400n/mm2。

四、余热处理钢筋RRB400是3级钢筋，材料为k20mnsi，抗拉屈服强度是400n/mm2。

{1MPa=10kg/cm}
（12Φ6＠200表示：12根直径6毫米的钢筋间距200毫米）。

建筑工程图纸符号大全一、柱编号二、墙柱编号三、墙梁编号注：（××A）为一端悬挑，（××B）为两端悬挑，悬挑不计入跨数。

五、板编号六、板带编号注：（××A）为一端悬挑，（××B）为两端悬挑，悬挑不计入跨数。

八、板相关构造编号九、钢筋符号一级钢：A 二级钢：B 三级钢：C构件类型 代号 序号 跨数及有无悬挑 暗梁AL××（××）（××A ）或（××B ）构造类型 代号 序号 说明纵筋加强带 JQD ×× 以单向加强纵筋取代原位配筋后浇带 HJD ×× 有不同的留筋方式 柱帽 ZM × ×× 适用于无梁楼盖局部升降板 SJB ×× 板后即配筋与所在板相同，构造升降高度≤300 板加腋 JY ×× 腋高与腋宽可选注板开洞 BD ×× 最大边长或直径＜1000；加强筋长度有全跨贯通和自洞边锚固两种 板翻边 FB ××翻遍高度≤300角部加强筋Crs×× 以上部双向非贯通加强钢筋取代原位置的非贯通配筋悬挑板阴角附加筋 Cis ×× 板悬挑阴角上部斜向附加钢筋 悬挑板阳角附加筋 Ces ×× 板悬挑阳角上部放射筋抗冲切箍筋 Rh ×× 通长用于无柱帽无梁楼盖的柱顶 抗冲切弯起筋 Rb×× 通长用于无柱帽无梁楼盖的柱顶。

看完这些：施工图纸代号大全（保证你能看懂图）
首先，第一部分就给
一、排水工程图形符号大全：
在给排水工程的图纸中，缩写符号含义如下：
给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。

排水管道-W,表示污水。

也有-F，就是废水。

很少见有用-P 表示的。

消火栓管道-XH。

自动喷淋管道-Z或者-ZP。

雨水管道-Y. 。

采暖管道-R，一般实线表示供水管，虚线表示回水管。

压力排水-PY。

冷凝水管道-N。

管道立管-L. 。

另外设备的型号字母：Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。

JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水。

二、常用建筑材料示例图
三、常用建筑构造示例图
四、建筑常用构件代号大全
五、专业图纸代号大全
在我们拿到施工图纸电子文件时，收到时基本是PDF格式，查看需要转换成CAD格式。

有时候只需要将传输PDF文件其中一页转换成CAD格式。

在批量转换文件格式时，简单的方法使用CAD编辑器：点击左上角“文件”，打开批处理——批量添加文件——选择转换格式——点击开始转换。

施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件，它详细描述了建筑物的设计、构造和施工过程。

施工图纸中使用了许多特定的符号和标记，这些符号代表着不同的建筑元素和设备。

本文将介绍施工图纸中常用符号的含义和解释，帮助读者更好地理解和应用这些建筑符号。

一、基础符号1、直线：在施工图纸中，直线代表物体的轮廓或边界。

例如，墙壁、天花板和地面都可以用直线表示。

2、圆：圆通常用来表示圆形物体或曲面。

例如，管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。

3、矩形：矩形通常用来表示方形物体或平面。

例如，窗户、门和墙壁都可以用矩形表示。

4、弧形：弧形代表曲线形状的物体或表面。

例如，穹顶、拱形门和曲线墙面都可以用弧形表示。

二、设备符号1、电器符号：在施工图纸中，电器符号代表各种电气设备和部件，如电线、开关、插座和灯具等。

每个符号都代表不同的电器元素，例如灯泡表示灯具，方框表示开关。

2、管道符号：管道符号代表各种管道和流体系统，如水管、气管、油管和排水管等。

每个符号都代表不同的管道元素，例如圆圈表示管道的接头，箭头表示管道的方向。

三、结构符号1、楼板符号：楼板符号代表建筑物的楼层和地面。

每个符号都代表不同的楼板元素，例如实线表示楼板的边缘，虚线表示楼板的开孔。

2、柱子符号：柱子符号代表建筑物中的支撑柱。

每个符号都代表不同的柱子元素，例如矩形表示实心柱，圆形表示圆柱。

四、其他符号1、尺寸符号：在施工图纸中，尺寸符号用于标注物体的尺寸和距离。

例如，箭头表示测量方向，波浪线表示连续测量。

2、标高符号：标高符号用于表示地面的高度和建筑物的水平面。

例如，三角形表示标高的高度，虚线表示相对高度。

总结：施工图纸中的符号是建筑工程中的重要语言，它们代表着不同的建筑元素和设备。

掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。

本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法，希望能够帮助读者更好地理解和应用这些建筑符号。

建筑工程图纸代号大全建筑常用构件代号大全名称代号名称代号板B屋架WJ 屋面板WB托架TJ 空心板KB天窗架CJ 槽形板CB框架KJ折板ZB刚架GJ 密肋板MB支架ZJ 楼梯板TB柱Z 盖板或沟盖板GB框架柱KZ 挡雨板或檐口板YB构造柱GZ 吊车安全走道板DB暗柱AZ 墙板QB承台CT 天沟板TGB基础J梁L设备基础SJ 屋面梁WL桩ZH 吊车梁DL挡土墙DQ 单轨吊车梁DDL地沟DG 轨道连接DGL柱间支撑ZC 车档CD垂直支撑CC圈梁QL水平支撑SC过梁GL梯T连系梁LL雨篷YP 基础梁JL阳台YT 楼梯梁TL梁垫LD 框架梁KL预埋件M-框支梁KZL天窗端壁TD 屋面框架梁WKL钢筋网W 檩条LT钢筋骨架G专业图纸代号大全代号表示SC钢管PC PVC聚乙烯阻燃性塑料管CT桥架WC沿墙暗敷设WS沿墙明敷设CC沿顶板暗敷设F暗敷在地板内CE沿顶板明敷YJV电缆SYV电视线PE接地(黄绿相兼)PEN接零(蓝色)3项线(火线)A项(黄)B项(绿)C项(红)KV(电压)千伏BV散线MEB总等电位LEB局部等电位线路敷设方式代号PVC用阻燃塑料管敷设DGL用电工钢管敷设VXG用塑制线槽敷设GXG用金属线槽敷设KRG用可挠型塑制管敷设线路明敷部位代号LM沿屋架或屋架下弦敷设ZM沿柱敷设QM沿墙敷设PL沿天棚敷设线路暗敷部位代号LA暗设在梁内ZA暗设在柱内QA暗设在墙内PA暗设在屋面内或顶棚内DA暗设在地面或地板内PNA暗设在不能进入的吊顶内照明灯具安装方式代号D吸顶式L链吊式G管吊式B壁装式R嵌入式BR墙壁内安装配电线路的标注方法a——b(c×d) e——fa表示回路编号b表示导线型号c表示导线根数d表示导线截面e表示敷设方式及穿管管径f表示敷设部位表示2根导线表示3根导线表示n根导线照明灯具标注方法a灯数b型号或编号c每盏照明灯具的灯泡个数d灯泡容量，We灯泡安装高度，mf安装方式L光源种类，白炽灯或荧光灯【此课件下载可自行编辑修改，供参考，感谢你的支持！】。

工程图纸都有图纸设计说明，各个字母代表什么意思都有：ACE：在能进入人的吊顶内敷设ACC：暗敷设在不能进入的顶棚内AB：沿或跨梁（屋架）敷设AC ：沿或跨柱敷设BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CLE：沿柱或跨柱敷设CE：沿天棚面或顶棚面敷设CLC：暗敷设在柱内CC：暗敷设在顶棚内CT ：电缆桥架敷设CP ：穿金属软管敷设DB-直埋穿聚氯乙烯塑料波纹电线管敷设：KPCFPC：穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC：暗敷设在地面内MT：穿电线管敷设MR：金属线槽敷设WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设SR：沿钢线槽敷设、沿钢索SCE-吊顶内敷设SC：穿焊接钢管敷设穿硬塑料管敷设：PC 塑料线槽敷设：PR电缆沟敷设：TC 用钢索敷设：M吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管M-钢索MR-金属线槽PC-PVC塑料硬管PR-塑料线槽FPC-阻燃塑料硬管CT-桥架CP-金属软管RC-镀锌钢管三，灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架HSM8-63C/3P ·DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关常用电缆的规格型号RVS：铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线RVV：铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，2*10是两根10平方的线RVVP屏蔽软线，3*10表示是3根10平方的RVS音响线（扩音线）广播、音响系统布线电缆2*1.5就是2根1.5的UTP为非屏蔽双绞线4*2*0.5为4对、每对2芯、导体直径0.5mmR－连接用软电缆（电线），软结构。

1板B2屋面板WB3空心板KB将板的横截面做成空心的称为空心板4槽行板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板YB10吊车安全走道板DB11墙板QB12天沟板TGB13梁114屋面梁W1钢筋碎梁：在现代建筑中占有很大席位，一般有矩形梁、T形梁、薄腹梁、屋架；矩形梁和T形梁适于现浇钢筋硅结构，薄腹梁和屋架均由现场预制或由预制厂家预制，采用机械进行吊装；钢筋碎梁又有预应力和非预应力之分。

钢架梁：钢架结构在厂房和大跨度建筑结构中比较常见，由型钢杆件采用焊接、螺栓链接拼装在一起屋架结构。

15吊车梁D116单轨吊DD117轨道连接DG118车挡CD钢筋砖过梁（一般用于荷载不大、跨度较小的门、窗、设备洞口等过梁之用）钢筋（混凝土）碎过梁（宽度同墙厚，高度及配筋根据结构计算确定）钢过卷木过梁等22基础梁J123楼梯梁T124框架梁K1（指两端与框架柱（KZ）相连的梁，或者两端与翦力墙相诲伸跨高比不 -----------小于5的梁）25框支梁KZ1因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。

当布置的转换梁支撑上部的剪力墙的时候，转换梁叫框支梁，支撑框支梁的柱子就叫做框支柱。

26屋面框架梁WK127楝条1T28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ33支架ZJ34柱Z35框架柱KZ36构造柱GZ1.当混凝土墙（柱）分隔的直段长度，120（或IOO）厚墙超过3.6m,180（或190）厚墙超过5m时，在该区间加混凝土构造柱分隔；2.120（或Ioo）厚墙当墙高大于3米时，开洞宽度大于2.4m时应加构造柱或钢筋混凝土水平系梁；3.180（或190）厚墙当墙高大于4m,开洞宽度大于3.5m时应加构造柱或钢筋混凝土水平系37承台CT38设备基础SJ39桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43垂直支撑ZC44水平支撑SC45梯T46雨篷YP47阳台YT48梁垫1D49预埋件M50天窗端壁TD51钢筋网W52钢筋骨架G53基础J54暗柱AZ。
