单管放大电路原理单管放大电路是一种基本的电子电路，常用于音频放大器和电视机等电子设备中。
它的主要原理是利用晶体管的放大作用，将输入信号放大后输出到负载上，以实现信号的放大和增强。
下面我们来一起详细了解一下单管放大电路的原理及其应用。
单管放大电路的基本原理是利用晶体管的三种工作状态：截止状态、放大状态和饱和状态。
其中，放大状态是最常用的工作状态。
在放大状态下，晶体管的发射极和基极之间的电流变化可以被控制，从而实现信号的放大。
具体来说，当输入信号加到晶体管的基极上时，会引起基极电流的变化，进而导致晶体管的发射极电流的变化。
通过适当的电路设计，可以使得输入信号的小变化能够放大到较大的幅度，并输出给负载。
单管放大电路常用的电路结构有共射极放大电路、共基放大电路和共集放大电路。
其中，共射极放大电路是最常见的一种结构，也是应用最广泛的一种。
它的基本原理是将输入信号加到晶体管的基极上，输出信号从晶体管的集电极上获取。
通过适当的电路设计，可以实现输入信号的放大和相应增益的控制。
单管放大电路的应用非常广泛。
例如，它常用于音频放大器中，将低幅度的音频信号放大到足够的功率，以驱动扬声器发出高质量的声音。
它还可以用于电视机和无线电接收机等设备中，用于接收和放大来自外部天线或信号源的电频信号。
此外，单管放大电路还可用于传感器信号的放大和处理，以及医疗仪器和实验设备中的各种测量和控制系统中。
在设计和应用单管放大电路时，需要注意一些关键因素，如电路的电压和电流要求、输入和输出阻抗的匹配、负载的适配以及信号的失真和噪声控制等。
同时，还应考虑晶体管的工作参数和特性，如最大电压和电流、频率响应和温度稳定性等。
总之，单管放大电路是一种重要的电子电路，具有广泛的应用领域。
通过理解其基本原理和注意相关因素，我们可以设计和应用出高性能的单管放大电路，以满足各种电子设备的需求。
晶体管共射极单管放大器单管放大电路的三种基本结构单管放大电路有共发射极、共基极和共集电极三种解法（组态），他们的输入和输出变量不同，因而电路的性能也不太一样。
共发射极单管放大电路.共集电极单管放大电路.共基极单管放大电路图一为电阻分压式工作点稳定单管放大器实验电路图。
他的偏置电路采用Rb1组成的分压式电路，并在发射极中接有电阻Re,以稳定放大器的静态工作点。
在放大器的输入端加入输入信号Ui后，在放大器的输入端可得到一个与Ui相位相反，幅值被放大的输出信号U0，从而实现放大。
图一共射极单管放大器实验电路图当流过电阻Rb1和Rb2的电流远大于晶体管T的基极电流Ib时，则他的静态工作点Ub可以以以下式估算Ub=Rb1*U/Rb1+Rb2 Ie=Ub-Ube/Re≈Ic Uce=Ucc-Ic(Rc+Re)放大倍数Av=-β(Rc∥Rc)/rbe+(1+β)Re输出电阻:R=Rb1∥Rb2∥[rbe+(1+β)Re]输入电阻;R0≈Rc放大器的测量与调试一般包括：放大器静态工作点的测量与调试。
消除干扰与自激振荡机放大器各项动态参数的测量与调试。
1.放大器静态工作点的测量与调试（1）放大器静态工作点的测量测量放大器静态工作点的条件：输入信号Vi=0即将输入端与地短接，选用量程合适的直流毫安表和直流电压表分别测出所需参数：Ic,Ub,Uc,Ue.(2)静态工作点的调试放大器静态工作点的调试是指对管子集电极电流Ic（或Uce）的调试与测量。
静态工作点对放大器的性能和输出波形都有很大影响。
工作点偏高会导致饱和失真如图（2）所示；反之则导致截止失真如图（3).图二图三改变电路参数Ucc,Rc,Rb(Rb1,Rb2)都会引起静态工作点的改变如图四所示：图四2.放大器的动态指标测试放大器的动态指标包括：电压放大倍数，输入电阻，输出电阻，最大不失真输出电压（动态范围）和通频带等。
（1）电压放大倍数Av的测量调整放大器到合适的静态工作点，再加入输入电压Ui ，在输出电压不是真的情况下，用交流豪伏表测出Ui和Uo的有效值，则Av=Uo/Ui。
单管放大电路实验报告单管放大电路实验报告引言：单管放大电路是电子学中最基础的电路之一，它可以将输入信号放大到更大的幅度，使得信号能够被更远的距离传输或被更多的设备接收。
本实验旨在通过搭建和测试单管放大电路，探究其工作原理和特性。
一、实验目的本实验的主要目的是：1. 理解单管放大电路的基本原理；2. 学习如何设计和搭建单管放大电路；3. 测试并分析单管放大电路的特性。
二、实验器材和元件1. 电源：直流电源供应器；2. 信号发生器：用于提供输入信号；3. 电阻：用于构建电路；4. 电容：用于滤波；5. 二极管：用于保护电路。
三、实验步骤1. 搭建单管放大电路a. 将一个NPN型晶体管与几个电阻和电容相连接，按照电路图搭建电路；b. 连接电源，并确保电路连接正确；c. 连接信号发生器，将其输出信号接入电路中。
2. 测试电路特性a. 调节信号发生器的频率和幅度，观察输出信号的变化；b. 测量输入信号和输出信号的幅度，并计算电压增益；c. 测量输入信号和输出信号的相位差。
四、实验结果与分析通过实验，我们得到了如下结果：1. 随着输入信号幅度的增加，输出信号的幅度也相应增加，但在一定范围内，输出信号的幅度增加不再线性；2. 随着输入信号频率的增加，输出信号的幅度先增加后减小，且在某一频率下达到最大值；3. 输入信号和输出信号之间存在相位差，且随着频率的增加而增大。
根据实验结果，我们可以得出以下结论：1. 单管放大电路的电压增益是非线性的，且受到输入信号幅度的限制；2. 单管放大电路的频率响应是有限的，存在一个截止频率，超过该频率后放大效果下降；3. 单管放大电路引入了相位差，这可能对特定应用产生影响。
五、实验总结通过本次实验，我们深入了解了单管放大电路的工作原理和特性。
我们学习到了如何设计和搭建单管放大电路，并通过测试分析了其电压增益、频率响应和相位差等特性。
这些知识对于我们理解和应用其他更复杂的放大电路非常重要。
单管放大电路单管放大电路（RadioFrequencyAmplifier，简称为RFA）是一种非常常见的电子电路，它可以放大一个台某一频率的信号。
它的工作原理是：它将低电压的输入信号通过一个射频放大器转换为高电压输出信号。
这种转换是通过增加射频放大器的增益和电流，从而放大输入信号的电压和功率来实现的。
为了有效地放大输入信号的电压，一种射频放大器的射频放大电路要求有一个高电容的基极（也称为栅极）。
这个高电容基极具有调节射频放大电路放大电流和增益的功能，也是使电路能够放大输入信号的电压和功率的关键要素。
2、单管放大电路的应用单管放大电路具有许多广泛的应用，这些应用可以分为三类：电视、无线电和收音机应用。
（1）电视应用。
电视是一种现代人类的主要娱乐媒体，它的传输是基于一种叫做模拟电视的技术，它的运行原理是通过射频放大器将电视信号放大到适当的增益，然后发射出去，从而实现电视的广播。
（2）无线电应用。
无线电（Radio）是一种以无线电波作为传输媒介的信息传输技术，它使用射频放大器可以将无线电波放大，从而实现信号的收发。
（3）收音机应用。
收音机（Receiver）是一种用来接收和放大无线电信号的设备。
它使用射频放大器可以将收到的弱信号放大，从而实现收音机的工作。
综上所述，射频放大器（Radio Frequency Amplifier）是一种重要的电子元器件，它在电视、无线电和收音机等领域都有重要的应用。
它的原理是通过增加射频放大器的增益和电流，从而放大输入信号的电压和功率。
单管放大电路是一种常见的电子技术，它基于射频放大器的原理，通过增加增益和电流，可以将输入信号放大到适当的电压和功率。
单管放大电路的应用也很广泛，它可以用于电视、无线电和收音机的传输。
单管共射放大电路一、什么是单管共射放大电路单管共射放大电路（Single-Ended Common Cathode Amplifier）是一种放大电路，它可以把小信号变成大信号，也就是把低电压信号放大成高电压信号。
这种放大电路采用了单管共射放大技术，它可以提高信号电平，提升信号强度，使电路的输出信号更加清晰，噪声更小，并且能够有效提高电路的稳定性。
二、单管共射放大电路的原理单管共射放大电路的原理是把输入信号通过一个电流放大器（current amplifier），把输入信号的电流放大，然后再通过一个电压放大器（voltage amplifier），把输入信号的电压放大。
这样，就能把输入信号放大成较大的输出信号。
三、单管共射放大电路的优点1、低成本：单管共射放大电路的结构简单，只需要一个电流放大器和一个电压放大器，所以成本较低，是一种经济实惠的放大方案。
2、稳定性好：单管共射放大电路采用了单管共射放大技术，它可以有效提高电路的稳定性，使电路的输出信号更加清晰，噪声更小。
3、安装方便：单管共射放大电路的结构简单，只需要一个电流放大器和一个电压放大器，所以安装方便，可以在一个小空间内完成安装。
四、单管共射放大电路的应用单管共射放大电路广泛应用于各种电子设备中，如无线电、电视、录音机、收音机、电话机等，它们都使用了单管共射放大电路来放大信号，从而获得更好的声音效果。
此外，单管共射放大电路还可以用于汽车音响系统，它可以有效提高汽车音响系统的音质，使音乐更加清晰、响亮。
五、总结单管共射放大电路是一种放大电路，它可以把小信号变成大信号，也就是把低电压信号放大成高电压信号，它具有低成本、稳定性好、安装方便等优点，广泛应用于各种电子设备中，如无线电、电视、录音机、收音机、电话机等，也可以用于汽车音响系统，从而获得更好的声音效果。
单管交流放大电路实验原理一、实验原理单管交流放大电路是电子技术中常用的一种模拟信号放大电路，其基本原理是通过晶体管的放大作用，将微弱的交流信号放大成较大的信号。
该实验主要探讨单管交流放大电路的基本工作原理和性能。
单管交流放大电路主要由电源、输入信号、晶体管、输出信号和负载等部分组成。
其中，晶体管是核心元件，其工作状态直接影响放大电路的性能。
在实验中，通常采用双极型晶体管（如锗管或硅管）或场效应管。
放大电路的主要性能指标包括电压放大倍数、输入电阻、输出电阻和通频带等。
电压放大倍数表示输出信号电压与输入信号电压的比值，是衡量放大电路放大能力的重要参数；输入电阻和输出电阻则分别表示信号源与放大电路输入端和放大电路输出端之间的等效电阻；通频带则是指放大电路对不同频率信号的放大能力。
单管交流放大电路的原理主要是利用晶体管的电流放大作用，通过反馈电路的调整，控制输入信号通过晶体管的电流，使输出信号得到适当的电压放大。
在这一过程中，反馈电路起到关键作用，它能够减小放大电路内部信号的失真和噪声干扰，提高信号的纯度和稳定性。
二、实验步骤1.搭建电路：根据实验原理图搭建单管交流放大电路，确保连接无误。
2.调整元件参数：根据实验要求，调整晶体管的偏置电流、集电极电压和输入信号的幅度等参数。
3.测试输入电阻：利用电压表和信号源测量输入电阻，确保输入信号能够有效地输入到放大电路中。
4.测试输出电阻：在输出端接上适当的负载，测量输出电阻，以了解放大电路的带载能力。
5.测量电压放大倍数：通过测量输入信号和输出信号的电压，计算电压放大倍数，以评估放大电路的放大能力。
6.研究通频带：通过改变输入信号的频率，观察输出信号的变化，了解放大电路对不同频率信号的响应。
7.测试噪声和失真特性：通过测量噪声和失真参数，了解放大电路的性能表现。
8.数据分析与处理：整理实验数据，利用表格和图表等形式进行整理和分析，以全面了解单管交流放大电路的性能。

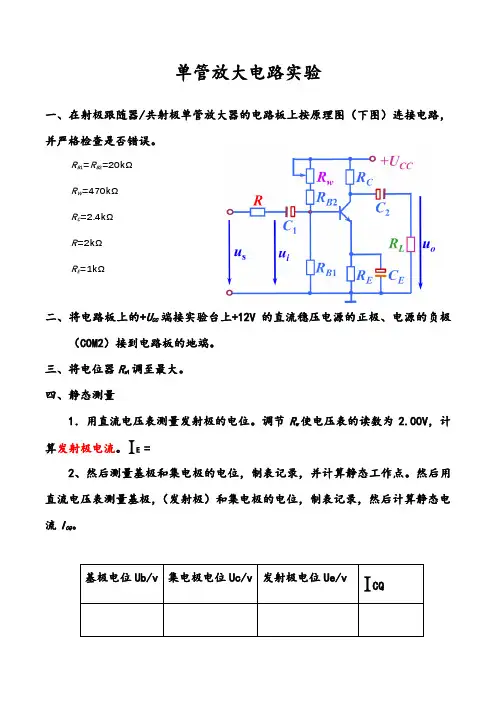

单管放大电路实验一、在射极跟随器/共射极单管放大器的电路板上按原理图（下图）连接电路，并严格检查是否错误。
二、将电路板上的+U CC 端接实验台上+12V 的直流稳压电源的正极、电源的负极（COM2）接到电路板的地端。
三、将电位器R w 1调至最大。
四、静态测量1．用直流电压表测量发射极的电位。
调节R w 使电压表的读数为2.00V ，计算发射极电流。
I E =2、然后测量基极和集电极的电位，制表记录，并计算静态工作点。
然后用直流电压表测量基极，（发射极）和集电极的电位，制表记录，然后计算静态电流I CQ 。
3、根据电路参数计算静态工作点（理论值）。
（I BQ、U CEQ）计算过程五、动态测量（此时放大器要加直流电源）1、将幅度约为10mV、频率为1kHz的正弦信号加至放大器电阻2kΩ的左端，放大器的输出端接示波器。
2、调节输入信号的幅度，使示波器显示的波形刚好不失真。
3、用交流毫伏表（毫伏表的“地”（黑色接线孔、COM2端）接到放大电路的“地”）测量放大器不接负载和接负载（RL=2.4kΩ）时的输出电压Uo和UL （此时连接毫伏表两表笔不动）；然后将毫伏表的红孔端的连线移到电阻R（2kΩ）左端测量电压U s、移到右端测量电压U i，制表记录。
根据实验数据计算A u1、r i和r o。
计算过程4、保持U i不变，将C E断开再测U o和U L，计算。
A u25、用双踪示波器观察u i和u o的相位关系，并记录。
相位关系6、保持U i不变，将R w 顺时针旋到底观测u o的波形，记录；将R w 逆时针旋到底再观测u o的波形，并记录。
