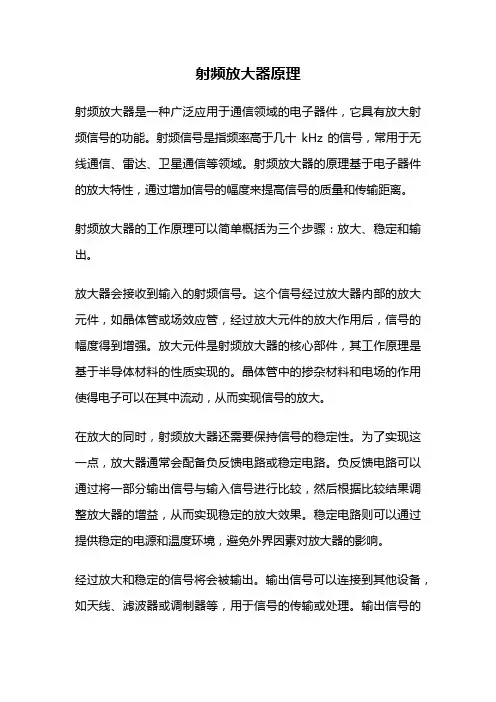

射频放大器原理射频放大器是一种广泛应用于通信领域的电子器件，它具有放大射频信号的功能。

射频信号是指频率高于几十kHz的信号，常用于无线通信、雷达、卫星通信等领域。

射频放大器的原理基于电子器件的放大特性，通过增加信号的幅度来提高信号的质量和传输距离。

射频放大器的工作原理可以简单概括为三个步骤：放大、稳定和输出。

放大器会接收到输入的射频信号。

这个信号经过放大器内部的放大元件，如晶体管或场效应管，经过放大元件的放大作用后，信号的幅度得到增强。

放大元件是射频放大器的核心部件，其工作原理是基于半导体材料的性质实现的。

晶体管中的掺杂材料和电场的作用使得电子可以在其中流动，从而实现信号的放大。

在放大的同时，射频放大器还需要保持信号的稳定性。

为了实现这一点，放大器通常会配备负反馈电路或稳定电路。

负反馈电路可以通过将一部分输出信号与输入信号进行比较，然后根据比较结果调整放大器的增益，从而实现稳定的放大效果。

稳定电路则可以通过提供稳定的电源和温度环境，避免外界因素对放大器的影响。

经过放大和稳定的信号将会被输出。

输出信号可以连接到其他设备，如天线、滤波器或调制器等，用于信号的传输或处理。

输出信号的幅度应该足够大，以满足远距离传输或复杂信号处理的需求。

射频放大器的设计和选择需要考虑多个因素。

首先是增益要求，即需要放大的信号幅度。

不同的应用场景对信号的放大要求不同，需要根据具体需求选择合适的放大器。

其次是频率范围，不同的射频信号有不同的频率范围，需要选择适应性能好的放大器。

此外，还需要考虑功率消耗、噪声系数、稳定性等因素。

射频放大器在通信领域有着广泛的应用。

例如，在无线通信中，射频放大器用于放大手机或基站的射频信号，以实现信号的传输和覆盖。

在雷达系统中，射频放大器用于放大雷达接收到的微弱回波信号，以便进行目标检测和跟踪。

在卫星通信中，射频放大器用于放大卫星接收到的信号，并将其传输到地面站。

射频放大器是一种重要的电子器件，它通过放大射频信号的幅度来提高信号的质量和传输距离。

射频电路分析与设计射频（Radio Frequency）电路是指在射频频段内进行信号处理的电路系统，广泛应用于无线通信、射频识别、雷达、无线电广播等领域。

射频电路的分析与设计是了解和掌握射频电路的基本原理，以及根据特定需求设计和优化射频电路的过程。

本文将从射频电路的分析方法、设计流程以及常见射频电路的应用方面进行论述。

一、射频电路的分析方法在射频电路的分析过程中，常用的方法包括线性分析法、非线性分析法、时域分析法和频域分析法。

1. 线性分析法：线性分析法是假设电路中的元器件和信号源均为线性的情况下进行分析。

通常通过模拟仿真软件进行求解，可以得到电路的放大倍数、频率响应等参数。

2. 非线性分析法：非线性分析法考虑了电路中元器件的非线性特性对性能的影响。

常用的方法是利用小信号模型和大信号模型对电路进行分析。

3. 时域分析法：时域分析法可以观察电路中各个信号在时间上的变化情况。

通过时域仿真可以得到电路的波形图、功率消耗等信息。

4. 频域分析法：频域分析法是将电路中的信号通过傅里叶变换等方法转换到频域进行分析。

可以得到电路的频率响应、带宽等参数。

二、射频电路的设计流程射频电路的设计流程包括需求分析、电路拓扑设计、元器件选型、电路布局、电路优化等步骤。

1. 需求分析：明确设计射频电路的功能需求、频率范围、输出功率等指标，并根据具体应用场景进行优先级排序。

2. 电路拓扑设计：根据需求分析的结果，选择合适的电路拓扑结构和工作模式。

常见的射频电路拓扑包括放大器、滤波器、混频器等。

3. 元器件选型：根据电路拓扑和设计要求，选择合适的元器件，包括放大器管、滤波器、混频器、电感、电容等。

要考虑元器件的特性参数、工作频率范围、功耗等因素。

4. 电路布局：对于高频电路尤其重要，要进行合理的布局，避免电路之间的相互干扰和串扰。

要注意信号链和功耗链的分离，减小互相影响。

5. 电路优化：通过仿真和实验等手段对电路进行优化和调试，保证电路性能的达到设计要求。

放大电路射频电路放大电路是电子设备中常见的一种电路，用于增大电信号的幅度，以便在传输、记录和处理信号时更加可靠。

射频电路则是放大电路中的一种特殊类型，专门用于处理射频信号。

本文将介绍放大电路中的射频电路及其应用。

一、射频电路简介射频（Radio Frequency）指的是频率范围在3kHz至300GHz之间的电磁波信号。

射频电路主要用于无线通信、无线电广播、雷达、卫星通信等领域。

射频电路的设计和调试相比其他电路更为复杂，需要考虑信号衰减、杂散抑制、频率选择、幅度控制等问题。

二、射频放大器射频放大器是射频电路中的重要组成部分，用于增加射频信号的幅度。

常见的射频放大器有共射放大器、共基放大器和共集放大器。

它们的工作原理略有不同，在特定的应用场景中应选择合适的放大器类型。

三、射频混频器射频混频器是射频电路中的另一种常见组件，用于将射频信号与其他信号进行混频，产生新的频率。

射频混频器一般由两个输入端和一个输出端组成，输入端分别是射频信号和本振信号，输出端则是混频后的信号。

四、射频滤波器射频滤波器是射频电路中用于实现频率选择的重要元件。

它可以选择性地通过或抑制某个特定频率范围内的信号。

射频滤波器可以采用主动滤波器或被动滤波器实现，常用的类型有带通滤波器、带阻滤波器和低通滤波器等。

五、射频放大电路的应用射频放大电路广泛应用于通信系统中，如手机、基站、无线局域网等。

它们用于接收、放大、传输和处理射频信号，确保信号的可靠传输和信息的准确处理。

此外，射频放大电路也被应用于雷达系统中，用于探测并跟踪目标。

六、射频电路的设计要点在设计射频电路时，需要考虑以下几个要点：1. 信号衰减问题：射频信号在传输过程中会受到衰减，设计时需要考虑如何最小化衰减，以确保信号的可靠性。

2. 杂散抑制：射频电路中常常会出现杂散信号，对信号质量造成干扰，设计时需要采取相应的抑制措施。

3. 频率选择：射频电路常需要选择特定的频率范围内的信号进行处理，设计时需要选择合适的滤波器和放大器。

射频电路的重要知识点总结一、射频电路的基本概念1. 射频信号射频信号通常指频率在300千赫兹至300千兆赫兹之间的信号，是一种高频信号。

射频信号通常用来进行无线通信、雷达、卫星通信等。

射频信号相对于低频信号来说，具有传输距离远、穿墙能力强、信息容量大等优点。

2. 射频电路射频电路是一种用于处理射频信号的电路，主要包括射频放大器、射频混频器、射频滤波器、射频功率放大器、射频开关、射频调制解调器、射频天线等组成。

3. 射频电路的特点射频电路与常规低频电路相比，具有频率高、传输损耗大、抗干扰能力强、器件参数要求高等特点。

二、射频电路的设计流程1. 确定需求射频电路的设计首先需要明确需求，包括工作频率、输入输出阻抗、幅度和相位平衡要求、抗干扰能力、工作环境等。

2. 选择器件根据需求选择合适的射频器件，如射频放大器、射频混频器、射频滤波器等。

选择器件时需要考虑器件的工作频率范围、增益、线性度、稳定性、耦合度等参数。

3. 电路设计根据需求和选择的器件，进行射频电路的整体设计，包括电路拓扑结构设计、参数计算、仿真验证等。

4. 电路布局和布线射频电路的布局和布线对电路的性能有很大的影响，需要考虑信号的传输路径、防止反射和耦合、尽量减少信号损耗等。

5. 电路调试和优化射频电路设计完成后需要进行调试和优化，对功耗、线性度、稳定性、抗干扰能力等进行测试和改进。

6. 电路验证射频电路设计完成后需要进行电路性能验证，包括工作频率范围测试、输入输出阻抗匹配测试、幅度和相位平衡测试、抗干扰能力测试等。

三、射频电路中的常见器件1. 射频放大器射频放大器是射频电路中的重要器件，用于放大射频信号。

根据工作频率和功率要求可以选择不同的射频放大器，包括晶体管放大器、集成射频放大器、功率放大器等。

2. 射频混频器射频混频器用于将射频信号和局部振荡信号进行混频，产生中频信号。

射频混频器的性能对整个混频系统的性能影响很大。

3. 射频滤波器射频滤波器主要用于滤除非目标频率的信号，保证接收机的选择性和抗干扰能力。

射频功率放大器射频功率放大器(RF PA)是各种无线发射机的重要组成部分。

在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。

为了获得足够大的射频输出功率，必须采用射频功率放大器。

目录一、什么是射频功率放大器二、射频功率放大器技术指标三、射频功率放大器功能介绍四、射频功率放大器的工作原理五、射频放大器的芯片六、射频功率放大器的技术参数七、射频放大器的功率参数八、射频功率放大器组成结构九、射频功率放大器的种类正文一、什么是射频功率放大器射频功率放大器是发送设备的重要组成部分。

射频功率放大器的主要技术指标是输出功率与效率。

除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。

射频功率放大器是对输出功率、激励电平、功耗、失真、效率、尺寸和重量等问题作综合考虑的电子电路。

在发射系统中，射频功率放大器输出功率的范围可以小至mW，大至数kW，但是这是指末级功率放大器的输出功率。

为了实现大功率输出，末前级就必须要有足够高的激励功率电平。

射频功率放大器的主要技术指标是输出功率与效率，是研究射频功率放大器的关键。

而对功率晶体管的要求，主要是考虑击穿电压、最大集电极电流和最大管耗等参数。

为了实现有效的能量传输，天线和放大器之间需要采用阻抗匹配网络。

二、射频功率放大器技术指标1、工作频率范围一般来讲，是指放大器的线性工作频率范围。

如果频率从DC开始，则认为放大器是直流放大器。

2、增益工作增益是衡量放大器放大能力的主要指标。

增益的定义是放大器输出端口传送到负载的功率与信号源实际传送到放大器输入端口的功率之比。

增益平坦度，是指在一定温度下，整个工作频带范围内放大器增益的变化范围，也是放大器的一个主要指标。

3、输出功率和1dB压缩点(P1dB)当输入功率超过一定量值后，晶体管的增益开始下降，最终结果是输出功率达到饱和。

功率放大电路的作用功率放大电路是将输入信号的能量放大到更大的功率级别的电路。

它的作用是为了改变信号源的电压、电流、功率级别，以适应后续电路或负载的工作要求。

功率放大电路广泛应用于各种电子设备和系统中，包括音频放大器、射频放大器、通信系统、卫星通信、雷达、无线电传输、音视频设备、汽车电子等。

下面将详细介绍功率放大电路的作用。

1.声音放大器功率放大电路在音响设备中起着重要作用。

信号源（例如麦克风、CD/DVD播放器）提供的信号很小。

为了将它们放大到足够的水平以驱动扬声器，需要使用功率放大电路。

功率放大器可以增加音频信号的电压和电流，并为扬声器提供足够的功率以发出高音质的声音。

2.射频放大器射频放大器是一种功率放大电路，用于放大射频信号，例如在电视信号和无线电通信中。

在电视机中，射频放大器用于放大接收到的微弱电视信号，以便它们能够驱动屏幕显示高质量的图像和声音。

类似地，射频放大器在无线电通信中起着重要作用，将发送的射频信号放大到足够的功率以传输和接收远距离的无线信号。

3.通信系统4.雷达系统雷达系统用于检测和跟踪目标，通过发射和接收电磁波进行工作。

雷达信号通常非常微弱，需要放大到足够的功率以便可以准确地检测目标。

功率放大电路在雷达系统中起到关键作用，将雷达信号放大到足够的功率，以确保系统的准确性和可靠性。

5.无线电传输功率放大电路在各种无线电传输中起着重要作用，如广播、电视、无线电通信等。

广播电台和电视台的信号源需要经过放大以满足广播范围的需要。

类似地，无线电通信也需要使用功率放大电路将信号放大到足够的功率以实现远距离的无线通信。

6.音视频设备功率放大电路在音视频设备中也起到关键作用。

例如，家庭影院系统中的功率放大器将输入的音频和视频信号放大到足够的功率以驱动扬声器和显示器。

类似地，专业音频和视频设备，如会议室音频系统、音乐工作室、电影院中的音响系统等，也需要使用功率放大电路来提供高质量的音频和视频播放。

射频电路的原理及应用一、射频电路的定义射频电路是指在射频信号频率范围内工作的电路。

射频信号是指频率超过几十千赫兹（kHz）的电信号。

射频电路在通信、雷达、卫星和无线电频率应用中起着重要的作用。

二、射频电路的原理射频电路的原理涉及信号的传输、调制和解调。

以下是一些常见的射频电路原理：1. 信号的传输在射频电路中，信号传输过程涉及到信号的放大、滤波和混频等操作。

以下是一些常见的射频电路传输原理： - 射频放大器：用于放大射频信号的电路。

- 射频滤波器：用于滤除非期望频率的信号。

- 射频混频器：用于将不同频率的信号进行混频操作。

2. 调制和解调调制是将调制信号嵌入到载波频率上，以便在信道中传输。

解调则是将调制信号从载波中提取出来。

以下是一些常见的射频电路调制和解调原理： - 调制器：用于将一个低频调制信号转换成一个高频调制信号。

- 解调器：用于从射频信号中提取出原始调制信号。

三、射频电路的应用射频电路在各个领域都有着重要的应用。

以下是一些常见的射频电路应用：1. 通信领域射频电路在通信领域中起着至关重要的作用。

以下是一些常见的射频电路在通信领域的应用： - 无线电通信：射频电路在无线电通信中用于信号的传输和调制。

- 手机通信：射频电路在手机通信中用于信号的放大和解调。

- 卫星通信：射频电路在卫星通信中用于信号的放大和传输。

2. 雷达雷达是利用射频信号进行目标探测和测量的一种技术。

射频电路在雷达系统中起着重要的作用，以下是一些射频电路在雷达中的应用： - 发射机：射频发射机产生高功率射频信号并将其送入天线系统。

- 接收机：射频接收机接收从目标返回的信号并对其进行放大和解调。

- 混频器：射频混频器用于将回波信号与本地振荡器产生的信号进行混频。

3. 无线电频率应用射频电路在无线电频率应用中也有着重要的应用，以下是一些常见的射频电路应用： - 无线电发射机：射频电路在无线电发射机中用于信号的放大和传输。

无线射频电路原理
无线射频电路原理是指用于无线通信中的射频电路的工作原理。

无线射频电路通常包括射频信号源、射频放大器、射频混频器、射频滤波器、射频调制解调器等组成。

射频信号源产生射频信号，通常使用射频振荡器作为信号源。

射频放大器用于放大射频信号的功率，以便发送信号。

射频混频器用于混频处理，将不同频率的信号合并或分离。

射频滤波器用于滤除杂散信号和不希望的频率分量。

射频调制解调器用于对射频信号进行调制和解调，使其能够传输和接收信号。

无线射频电路的工作原理基于射频信号的传输和接收。

在传输端，射频信号源产生射频信号，经过放大器放大后，经过混频、滤波、调制等处理后发送出去。

在接收端，接收到的射频信号经过调制解调、滤波等处理后，传递给信号处理模块进行进一步处理或解码。

无线射频电路原理还涉及射频功率、频率、带宽等参数的设计和控制。

射频功率决定了信号的传输距离和覆盖范围；射频频率决定了信号的通信频段；射频带宽决定了信号的传输速率和信息容量。

总体来说，无线射频电路的原理是通过产生、传输和接收射频信号来实现无线通信，其中涉及到射频信号的源、放大、混频、滤波、调制解调等步骤。

电子电路中的放大器分类和应用有哪些电子电路中的放大器是一种非常重要的电子组件，用于放大信号的幅度。

放大器的分类和应用广泛多样，本文将介绍其中常见的分类和应用。

一、放大器的分类1. 按照工作原理分类：- 电压放大器：将输入信号的电压放大到更大的幅度，常用于音频放大和信号增强等领域。

- 电流放大器：将输入信号的电流放大到更大的幅度，常用于功率放大和驱动负载等领域。

2. 按照放大器的输入信号类型分类：- 低频放大器：适用于频率较低的信号放大，如音频信号放大。

- 射频放大器：适用于射频信号放大，如无线电通信中的射频放大器。

3. 按照放大器的增益分类：- 小信号放大器：适用于对小信号进行放大，常用于电子调节电路中。

- 大信号放大器：适用于对大信号进行放大，如功率放大器和音频放大器。

二、放大器的应用1. 音频放大器：音频放大器是电子电路中最常见的一种放大器。

它用于放大音频信号，以提供足够的音量和音质。

例如，在音响设备和音乐播放器中，音频放大器被广泛应用。

2. 通信放大器：通信放大器用于增强通信信号的强度，以确保信号能够在传输过程中保持清晰和稳定。

在无线通信系统和卫星通信中，通信放大器发挥着重要的作用。

3. 射频放大器：射频放大器是专门用于放大射频信号的放大器。

在无线电设备、雷达系统和卫星通信中，射频放大器被广泛应用于信号放大和信号驱动等方面。

4. 仪器放大器：仪器放大器用于放大各种测量仪器的输出信号，以提高测量的灵敏度和精度。

在实验室和工业领域中，仪器放大器常用于信号测量和控制系统。

5. 功率放大器：功率放大器是一种特殊类型的放大器，主要用于将低功率信号放大到更高的功率水平。

功率放大器广泛应用于音频放大、无线电通信、雷达系统和激光器等领域。

总结：电子电路中的放大器根据不同的分类方式，可以分为电压放大器、电流放大器、低频放大器、射频放大器、小信号放大器和大信号放大器等类型。

它们在音频放大、通信放大、射频放大、仪器测量和功率放大等多个领域有着广泛的应用。

射频电路原理
射频电路是指在射频（Radio Frequency, RF）频段工作的电路，通常在无线通信系统、雷达系统、卫星通信系统等中使用。

射频电路的原理主要包括：
1. 射频信号的传输：射频信号是指频率范围在300 kHz到300 GHz之间的信号，射频电路的主要任务是对射频信号进行放大、调制、解调和滤波等，以实现信号的传输和处理。

2. 射频电路的频率响应：射频电路的频率响应是指射频电路对不同频率信号的响应特性。

一般来说，射频电路需要有宽带性能，即能够传输多个频率范围内的信号。

3. 射频电路的阻抗匹配：由于射频信号在传输中会遇到阻抗不匹配的问题，因此射频电路需要进行阻抗匹配。

阻抗匹配可以提高信号传输效率，减少信号反射和损耗。

4. 射频电路的放大：射频信号通常比较微弱，需要经过放大才能提供足够的信号功率。

射频放大器在射频电路中起到放大信号的作用，常用的放大器有共源极放大器、共漏极放大器等。

5. 射频电路的混频和解调：射频电路中的混频器和解调器用于将射频信号转换成基带信号，实现信号的调制和解调。

混频器将射频信号和本地振荡器的信号进行混合，生成中频信号。

总的来说，射频电路的原理是通过对射频信号进行传输、放大、调制和解调等处理，实现无线通信和其他射频应用的需求。

射频放大器工作原理
射频放大器是一种电子器件，常用于信号放大和增强射频信号的功率。

它能够将输入信号的功率放大到更高的水平，以便在通信和无线电频谱等领域中使用。

射频放大器的工作原理主要涉及两个关键参数：增益和带宽。

增益是指输出信号与输入信号之间的功率比例，而带宽则是指射频信号可以通过放大器而不发生明显失真的频率范围。

对于一个典型的射频放大器，它通常由三个主要部分组成：输入匹配网络、放大器核心和输出匹配网络。

首先，输入匹配网络的作用是将输入信号的阻抗与放大器的输入阻抗匹配，以获得最大的功率传输。

这有助于减少信号在输入过程中的损耗。

接下来，放大器核心是射频放大器的一个重要部分。

它通常采用高频管（如晶体管、场效应管等）或集成电路作为放大器核心元件。

输入信号在这个阶段通过放大器的核心，同时通过供电电源提供所需的功率。

最后，输出匹配网络的目的是将放大器的输出阻抗与负载（如天线）的阻抗匹配，以确保最大功率传输和最佳信号质量。

在放大器的工作过程中，放大器核心会将输入信号的能量增加，形成一个更强大的输出信号。

这个过程涉及到提供所需的直流电源电压和电流，以供应射频放大器核心的工作。

总的来说，射频放大器通过调整放大器的输入和输出匹配电路，将输入信号的功率放大到更高的水平，从而实现信号的增强。

这种增强的信号可以在通信、广播、雷达等各种应用中发挥重要作用。

射频电路的设计和射频天线射频电路和射频天线是通信领域中非常重要的两个概念。

射频电路是指在频率范围内较高的电路，而射频天线是指用于发射和接收无线电信号的天线。

本文将重点探讨射频电路的设计和射频天线的应用和优化。

一、射频电路的设计射频电路的设计包括射频放大器、混频器、滤波器等，这些电路被广泛应用于无线通信和雷达系统等领域中。

射频电路的设计对于无线通信系统的性能具有非常重要的影响，因此需要非常谨慎地设计。

1. 射频放大器射频放大器是一种用于放大射频信号的电路，它通常用于信号增强、距离测量、无线电通信等方面。

设计一个好的射频放大器需要考虑以下几个方面：(1) 增益：射频放大器的增益应该能够满足系统的需求。

(2) 带宽：射频放大器应该具有足够的带宽，以满足系统频率范围内的需求。

(3) 稳定性：射频放大器应该在任何情况下都能够保持稳定，以避免出现失真、振荡和不稳定等问题。

(4) 噪声系数：射频放大器应该尽可能的减小噪声系数，以提高系统的信噪比。

2. 射频混频器射频混频器是一种用于将两个不同频率的信号进行混合的电路，用于频带转换、解调和调制等应用。

设计一个好的射频混频器需要考虑以下几个方面：(1) 转换增益：射频混频器的转换增益应该能够满足系统的需求。

(2) 带宽：射频混频器应该具有足够的带宽，以满足系统频率范围内的需求。

(3) 线性度：射频混频器应该具有高的线性度，以避免失真和干扰等问题。

(4) 能源损耗：射频混频器应该尽可能的减少能源损耗，以提高系统的效率。

3. 射频滤波器射频滤波器是一种用于滤除不必要的信号和干扰的电路，通常用于无线通信和雷达系统等领域。

设计一个好的射频滤波器需要考虑以下几个方面：(1) 阻带波动：射频滤波器的阻带波动应该尽可能的小，以滤除不必要的信号和干扰。

(2) 通带损耗：射频滤波器的通带损耗应该尽可能的小，以确保无线通信的有效性。

(3) 带宽：射频滤波器应该具有足够的带宽，以满足系统频率范围内的需求。

RF原理及电路解析RF（Radio Frequency）是指射频领域，在无线通信、广播电视、雷达等领域中起着重要作用。

RF原理涉及电磁波传播、天线设计、射频电路等方面，下面将对RF原理及电路进行解析。

RF原理：1. 电磁波传播：RF信号属于电磁波，以电磁场的形式在空间中传播。

电磁波的特点包括频率、波长、振幅和相位。

RF信号的频率一般处于1MHz到300GHz之间，对应的波长范围约为1mm到1000m。

电磁波传播时存在衰减、散射、反射等现象。

2.天线设计：天线是接收和发射RF信号的装置，用于将电磁波转换为电流或电压（接收模式）或将电流或电压转换为电磁波（发射模式）。

天线的种类多样，常见的有偶极天线、单极天线、矩形天线等。

天线的设计需考虑天线的增益、辐射方向性、阻抗匹配等因素。

3.射频电路：射频电路是指用于处理RF信号的电路，包括放大器、滤波器、混频器、发射器、接收器等。

主要特点是对高频信号具有较好的增益、低噪声和较强的抗干扰能力。

RF电路解析：1.放大器：RF放大器用于放大射频信号的幅度，提高信号的功率。

常见的RF放大器有共源放大器、共栅放大器、共基放大器等。

放大器的特点是输入和输出均为交流信号，需要考虑放大器的增益、带宽、线性度和功率等指标。

2.滤波器：射频信号经过传输或处理后，通常会引入一些干扰或噪声。

滤波器用于去除不需要的频率分量，保留感兴趣的频率范围。

滤波器可以是低通滤波器、高通滤波器、带通滤波器等。

滤波器的特点是对信号的频率响应和幅度响应进行调整。

3.混频器：混频器用于将两个不同频率的信号相互叠加，得到新的信号。

常见的混频器有单、双、三、四象限等类型。

混频器的特点是对输入信号进行非线性处理，生成新的频率成分。

4.发射器：发射器用于将射频信号转换为电磁波进行传输。

发射器通常由射频发生器、调制器、功率放大器等组成。

射频发生器产生特定频率的射频信号，调制器将信号调制为所需格式，功率放大器将信号放大到足够的功率。

射频功率放大器原理一、引言射频功率放大器是无线电通信中的重要组成部分，用于放大射频信号以提高其传输距离和质量。

本文将介绍射频功率放大器的原理。

二、射频功率放大器的分类根据工作方式，射频功率放大器可以分为线性功率放大器和非线性功率放大器两种类型。

1. 线性功率放大器线性功率放大器是指输入和输出之间存在线性关系的功率放大器。

其工作原理是通过对输入信号进行幅度调制来控制输出信号的幅度。

通常使用晶体管、场效应管等半导体元件实现。

2. 非线性功率放大器非线性功率放大器是指输入和输出之间不存在线性关系的功率放大器。

其工作原理是通过对输入信号进行非线性变换来实现输出信号的幅度增加。

通常使用倍频管、混频管等元件实现。

三、射频功率放大器的基本原理1. 放大管射频功率放大器中最重要的元件就是高频管（或晶体管）。

它将输入信号进行电子扩散，从而使得电流增加，进而产生高强度输出信号。

2. 电源电源是射频功率放大器中的一个重要组成部分，它提供高电压和高电流，以满足高频管的工作需求。

3. 负载负载是指射频功率放大器输出端的阻抗。

它决定了输出功率和效率。

通常使用天线作为负载。

4. 反馈反馈是指将一部分输出信号重新输入到放大管中，以改善放大器的性能。

反馈可以降低失真、提高稳定性和增加带宽等。

5. 控制回路控制回路是指对射频功率放大器进行控制和保护的电路。

它可以监测功率、温度、电流等参数，并根据需要进行调整和保护。

四、射频功率放大器的工作原理1. 线性功率放大器的工作原理线性功率放大器通过对输入信号进行幅度调制，来控制输出信号的幅度。

具体来说，输入信号经过一个驱动级别（Driver Stage）后进入主放大级别（Power Amplifier Stage），在主放大级别中被扩散并产生强烈的输出信号。

此时，通过反馈回路将一部分输出信号重新输入到驱动级别中，以改善放大器的性能。

2. 非线性功率放大器的工作原理非线性功率放大器通过对输入信号进行非线性变换，来实现输出信号的幅度增加。

射频电路的重要知识点射频电路是电子学中的一个重要分支，主要研究高频信号的传输、放大、调制和解调等技术。

射频电路广泛应用于通信领域，包括无线电、卫星通信、雷达系统等。

在本文中，我们将介绍射频电路的一些重要知识点，帮助读者对射频电路有更深入的了解。

1.射频电路的基本概念–射频（Radio Frequency）是指频率范围在3kHz到300GHz之间的电磁波信号。

–射频电路是指处理射频信号的电路，包括信号的放大、滤波、调制和解调等功能。

2.射频电路的特点–射频信号具有高频率和高频率变化速度的特点，因此对电路的稳定性要求较高。

–射频电路的元器件和设计需考虑高频信号的传输特性，如电缆、电感、电容等。

–射频电路的传输和放大会引入噪声，需要采取相应的噪声抑制和增益控制措施。

3.射频电路的基本元器件–高频电阻：用于限制电流流过的路径，常用材料有炭化钨和碳膜电阻。

–电感器：用于储存和释放电能的元件，常用材料有铁氧体和氧化铁等。

–电容器：用于储存和释放电能的元件，常用材料有陶瓷和铝电解电容等。

4.射频电路的滤波器–射频滤波器用于选择特定频率范围内的信号，并削弱或抑制其他频率的信号。

–常见的射频滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

5.射频电路的放大器–射频放大器用于放大射频信号的幅度，以保证信号的传输质量和稳定性。

–常见的射频放大器包括共射放大器、共基放大器和共集放大器等。

6.射频电路的调制和解调–调制是将基带信号转换为射频信号的过程，常见的调制方式有幅度调制、频率调制和相位调制等。

–解调是将射频信号转换为基带信号的过程，常见的解调器有包络检波器、鉴频器和相干解调器等。

7.射频电路的射频封装技术–射频封装技术是射频电路研究中的一个重要环节，用于保护电路元件和提高电路的性能。

–常见的射频封装技术包括微带线封装、贴片封装和球栅阵列封装等。

总结：射频电路作为通信领域的重要组成部分，其理论和应用领域十分广泛。

射频电路基本原理与设计技巧射频（Radio Frequency，简称RF）电路在现代通信系统中起着至关重要的作用。

它涵盖了从天线到射频前端的信号处理、放大、调制和解调等一系列技术，直接影响到通信质量和性能。

本文将介绍射频电路的基本原理和设计技巧，以帮助读者理解和应用于实际工程中。

一、射频电路的基本原理1. 频率和波长射频电路的特点之一是工作频率较高，通常在几十千赫兹到几百吉赫兹之间。

在理解射频电路的基本原理时，我们首先需理解频率和波长的关系。

频率和波长互为倒数，即频率越高，波长越短。

在射频电路设计中，理解和掌握频率和波长之间的转换关系是十分重要的。

2. 传输线理论传输线是射频电路中常用的元件之一，它用于在不同器件和部件之间传输射频信号。

传输线理论是研究射频信号在传输线中的传输和反射特性等的理论基础。

对于不同类型的传输线，如同轴线、微带线等，都有相应的理论模型和设计指导规则，需要根据具体的应用场景选择合适的传输线类型。

3. 射频放大器设计射频放大器用于增强射频信号的幅度，提高信号的传输距离和质量。

在射频放大器设计中，常用的设计技巧包括选择合适的放大器类型（如共射放大器、共基放大器等）、优化放大器的工作点、控制反馈和稳定等。

同时，射频放大器的稳定性和线性度等也是设计中需要特别注意的问题。

4. 混频器和调制解调器设计混频器用于将不同频率的射频信号进行变频处理，常见的有单、双、多、平衡等类型。

调制解调器则用于对射频信号进行调制和解调，实现信号的调制、解调和解码等功能。

在设计混频器和调制解调器时，需要考虑到信号的频率对齐、幅度平衡以及相位一致等问题。

5. 滤波器设计滤波器用于对射频信号进行频率选择性处理，滤除不需要的频段，保留感兴趣的频段。

常见的滤波器类型包括带通滤波器、带阻滤波器和全局反馈滤波器等。

在滤波器设计中，需要根据实际需求选择合适的滤波器类型，通过优化滤波器参数来达到所期望的滤波特性。

二、射频电路的设计技巧1. 良好的功率分配与返回路径布局射频电路设计中，良好的功率分配与返回路径布局是至关重要的。
