实时数字信号处理实验五_SPORT音频采集与播放

声音信号的采集和分析实验一. 实验目的将声卡作为双通道A/D卡和D/A卡,通过虚拟示波器和频谱分析仪实现声音信号的采集和分析。

掌握声音信号的采集与分析技术。

二. 实验原理1、声卡简介声卡是多媒体电脑的主要部件之一,它包含记录和播放声音所需的硬件。

声卡的种类很多,功能也不完全相同,但它们有一些共同的基本功能:能选择以单声道或双声道录音,并且能控制采样速率。

声卡上有数模转换芯片(DAC,用来把数字化的声音信号转换成模拟信号,同时还有模数转换芯片(ADC,用来把模拟声音信号转换成数字信号。

图1 声卡结构示意图利用声卡的A/D、D/A功能,再配上虚拟仪器软件界面,就可以构成示波器、信号发生器和频谱分析仪等常用仪器。

图2是Virtins公司开发的声卡测量仪器,其主要功能包括示波器、信号发生器、万用表和频谱分析仪等。

图2 Virtins公司开发的声卡测量仪器的功能2、声卡的信号输入接口(A/D声卡信号输入接口包括MIC和Line in两种。

MIC插口的输入阻抗为范围是1500 Ω ~ 20 kΩ(与声卡品牌有关,最小输入电压10mV,单通道输入。

Line In插口的输入阻抗为10 kΩ~ 47 kΩ(与声卡品牌有关, 信号输入电平范围是500 mV ~ 2 V(与声卡品牌有关,双通道输入。

Line In插口的输入信噪比和带宽均高于MIC插口。

通常情况下,传感器信号可以直接用插头连接在Line in或MIC口上,如图3所示。

这时需保证输入信号电压许可范围内,否则可能会损坏声卡甚至计算机。

图3 传感器信号与声卡的直接连接为防止测量信号超声卡量程造成的损坏,可以采用下面的电路对声卡输入端进行保护,如图4所示。

用两个二极管将输入电压钳位在2 ⨯ 0.65 = 1.3 (V,可以承受最大± 50 V的电压(取决于电阻和二极管的最大允许电流。

图4声卡输入端保护连接3、声卡的输出接口(D/A声卡信号输出接口包括Speaker和Line out两种。

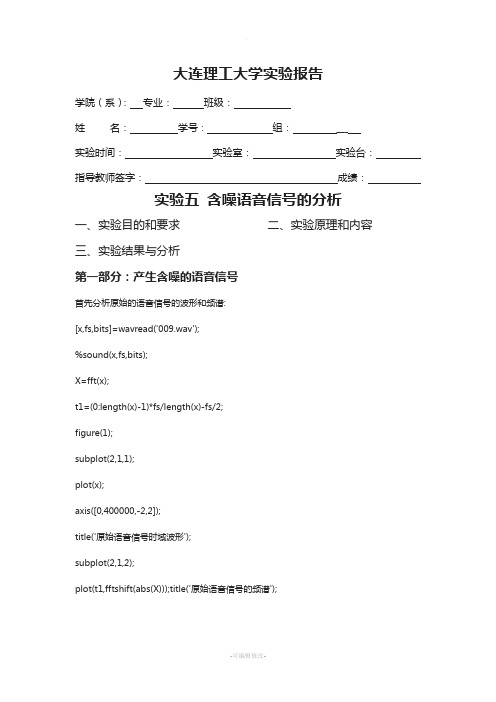

大连理工大学实验报告学院（系）：专业：班级：姓名：学号：组：___实验时间：实验室：实验台：指导教师签字：成绩：实验五含噪语音信号的分析一、实验目的和要求二、实验原理和内容三、实验结果与分析第一部分：产生含噪的语音信号首先分析原始的语音信号的波形和频谱:[x,fs,bits]=wavread('009.wav');%sound(x,fs,bits);X=fft(x);t1=(0:length(x)-1)*fs/length(x)-fs/2;figure(1);subplot(2,1,1);plot(x);axis([0,400000,-2,2]);title('原始语音信号时域波形');subplot(2,1,2);plot(t1,fftshift(abs(X)));title('原始语音信号的频谱');%添加噪声 N=length(x);noise=0.3*randn(size(x)); x1=x+noise; X1=fft(x1);t2=(0:length(x1)-1)*fs/length(x1)-fs/2; %sound(x1,fs,bits); figure(2); subplot(2,1,1);plot(x1);title('加噪语音信号时域波形'); subplot(2,1,2);plot(t2,fftshift(abs(X1)));title('加噪语音信号的频谱');x 105-2-1012原始语音信号时域波形x 104原始语音信号的频谱x 105-2-1012加噪语音信号时域波形x 104加噪语音信号的频谱利用MATLAB 命令生成含噪语音信号：wavwrite(x1,fs,16,'x1.wav'); 将生成的x1.wav 文件作为后续的GUI 图形界面中用于分析的语音信号。

第二部分：GUI 的设计首先搭建含有各个模块的界面：利用callback在.m文件中对各个模块进行代码的编辑（下面列出主要部分）：1、输入音频信号部分：function text1_Callback(hObject, eventdata, handles)% hObject handle to text1 (see GCBO)% eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA)%读入一段音频文件[filename,filepath]=uigetfile('.wav','选择音频文件');if(filename==0)return;endaudeofile= strcat(filepath,filename);global fs;global yt;[handles.tdata,fs,handles.NBITS]=wavread(audeofile);%绘制时域波形图yt=handles.tdata;t = [0:1/fs:(length(handles.tdata)-1)/fs];%信号的时域长度subplot(handles.axes1);plot(t, handles.tdata);title('输入f1的波形图');%绘制频谱图N = length(t);fftdata = fft(handles.tdata,N);fdata = abs(fftdata);df = fs / N;f = [0 : df : df * (N - 1)] - fs / 2;%求频率subplot(handles.axes3);plot(f, fftshift(fdata));title('输入F1(w)的频谱');2、设置低通部分：function popupmenu2_Callback(hObject, eventdata, handles) % hObject handle to popupmenu2 (see GCBO)% eventdata reserved - to be defined in a future version of MATLAB% handles structure with handles and user data (see GUIDATA)% Hints: contents = cellstr(get(hObject,'String')) returns popupmenu2 contents as cell array% contents{get(hObject,'Value')} returns selected item from popupmenu2 fc=str2double(get(handles.edit1,'String'));global fs;global bz;global az;wp=2*fc/fs;ws=2*1.2*fc/fs;ap=3;as=18;[N,wn]=buttord(wp,ws,ap,as);[bz,az]= butter(N,wn);[H,W]=freqz(bz,az);subplot(handles.axes4)plot(W,20*log10(abs(H)));xlabel('频率/弧度') ;ylabel('对数幅频响应/dB') ;axis([0 0.3*pi -50 10]);title('低通滤波器的频率响应');3、输出音频信号部分：function text3_Callback(hObject, eventdata, handles)% hObject handle to text3 (see GCBO)% eventdata reserved - to be defined in a future version of MATLAB % handles structure with handles and user data (see GUIDATA) global fs;global bz;global az;global yt;mm=filter(bz,az,yt);t = [0:1/fs:(length(yt)-1)/fs];%信号的时域长度subplot(handles.axes2);plot(t,mm);%axis([0 10 0 1]);title('输出f2的波形图');%绘制频谱图N = length(t);fftdata = fft(mm,N);fdata = abs(fftdata);df = fs / N;f = [0 : df : df * (N - 1)] - fs / 2;%求频率subplot(handles.axes5);plot(f, fftshift(fdata));title('输出F2(w)的频谱');第三部分GUI界面的操作首先是运行出的GUI界面：然后选择音频文件：添加了音频文件后的波形和频谱：观察频谱，取截止频率为1000Hz，选择低通滤波器：得到滤波器的频率响应（单位为db）：最后点击输出音频信号，得到滤波后的频谱和时域波形：对比GUI界面滤波后的信号，该信号与原始语音信号基本相似，噪声的影响已经很小。

一、实验目的1. 理解音频信号的基本特性及其在数字音频处理中的应用。

2. 掌握音频信号的采集、处理和播放的基本方法。

3. 学习使用音频信号处理软件进行音频信号的编辑和效果处理。

4. 分析音频信号在传输和存储过程中的失真和干扰。

二、实验原理音频技术是指利用电子设备对声音信号进行采集、处理、存储和播放的技术。

音频信号是指由声波产生的电信号，其频率范围一般在20Hz到20kHz之间。

数字音频处理技术是将模拟音频信号转换为数字信号，进行编辑、处理和播放的技术。

三、实验仪器与设备1. 音频信号发生器2. 音频信号采集卡3. 音频播放器4. 音频信号处理软件（如Audacity、Adobe Audition等）5. 示波器6. 数据采集器四、实验内容1. 音频信号的采集（1）使用音频信号发生器产生一个纯音信号，频率为1kHz。

（2）使用音频信号采集卡将纯音信号采集到计算机中。

（3）使用示波器观察采集到的音频信号波形。

2. 音频信号的编辑（1）使用音频信号处理软件打开采集到的音频信号。

（2）对音频信号进行剪辑、复制、粘贴等编辑操作。

（3）调整音频信号的音量、音调、立体声平衡等参数。

3. 音频信号的处理（1）使用音频信号处理软件对音频信号进行降噪、均衡、混响等效果处理。

（2）分析处理后的音频信号，观察效果处理对音频信号的影响。

4. 音频信号的播放（1）使用音频播放器播放处理后的音频信号。

（2）比较处理前后的音频信号，评估效果处理对音频信号的影响。

5. 音频信号在传输和存储过程中的失真和干扰（1）使用数据采集器对音频信号进行采样，观察采样过程中的失真和干扰。

（2）分析失真和干扰的原因，提出相应的解决方法。

五、实验结果与分析1. 音频信号的采集实验结果表明，使用音频信号采集卡可以成功采集到音频信号，并使用示波器观察到音频信号的波形。

2. 音频信号的编辑实验结果表明，使用音频信号处理软件可以对音频信号进行剪辑、复制、粘贴等编辑操作，调整音频信号的音量、音调、立体声平衡等参数。

第1篇一、实验目的1. 理解声音采集和处理的基本原理。

2. 掌握使用音频采集设备采集声音信号的方法。

3. 学习音频信号处理的基本操作，包括滤波、放大、降噪等。

4. 了解音频信号在数字处理中的转换过程。

二、实验器材1. 音频采集卡2. 麦克风3. 耳机4. 个人电脑5. 音频处理软件（如Adobe Audition、Audacity等）6. 实验指导书三、实验原理声音采集处理实验主要涉及以下几个方面：1. 声音的产生与传播：声音是由物体振动产生的，通过介质（如空气、水、固体）传播到我们的耳朵。

2. 声音的采集：通过麦克风等设备将声音信号转换为电信号。

3. 声音的数字化：将电信号转换为数字信号，便于计算机处理。

4. 音频信号处理：对数字信号进行滤波、放大、降噪等操作，改善声音质量。

5. 音频信号的播放：将处理后的数字信号转换为声音，通过扬声器播放。

四、实验步骤1. 声音采集：- 将麦克风连接到音频采集卡。

- 将音频采集卡连接到个人电脑。

- 打开音频处理软件，设置采样率、采样位数、通道数等参数。

- 使用麦克风采集一段声音，如说话、音乐等。

2. 音频信号处理：- 使用音频处理软件对采集到的声音进行降噪处理。

- 使用滤波器对声音进行放大或降低噪声。

- 对声音进行剪辑、合并等操作。

3. 音频信号的播放：- 将处理后的声音保存为文件。

- 使用音频播放软件播放处理后的声音。

五、实验结果与分析1. 实验结果：- 成功采集了一段声音。

- 对采集到的声音进行了降噪处理，提高了声音质量。

- 对声音进行了剪辑、合并等操作，满足了实验要求。

2. 实验分析：- 通过实验，我们了解了声音采集和处理的基本原理。

- 掌握了使用音频采集设备采集声音信号的方法。

- 学习了音频信号处理的基本操作，包括滤波、放大、降噪等。

- 了解了音频信号在数字处理中的转换过程。

六、实验总结1. 本实验让我们对声音采集和处理有了更深入的了解。

2. 通过实验，我们掌握了使用音频采集设备采集声音信号的方法。

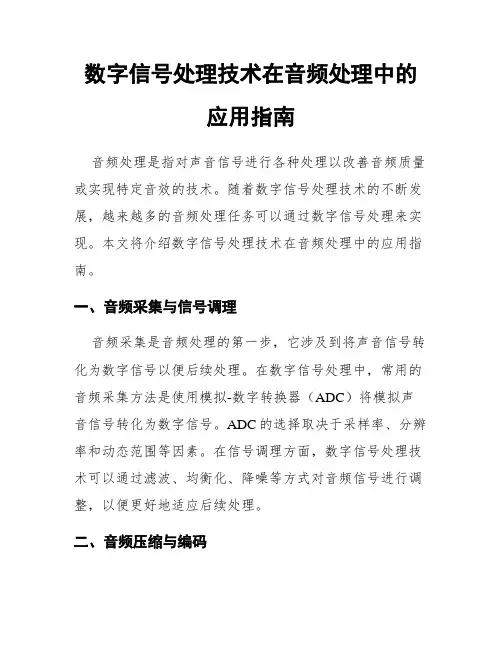

数字信号处理技术在音频处理中的应用指南音频处理是指对声音信号进行各种处理以改善音频质量或实现特定音效的技术。

随着数字信号处理技术的不断发展，越来越多的音频处理任务可以通过数字信号处理来实现。

本文将介绍数字信号处理技术在音频处理中的应用指南。

一、音频采集与信号调理音频采集是音频处理的第一步，它涉及到将声音信号转化为数字信号以便后续处理。

在数字信号处理中，常用的音频采集方法是使用模拟-数字转换器（ADC）将模拟声音信号转化为数字信号。

ADC的选择取决于采样率、分辨率和动态范围等因素。

在信号调理方面，数字信号处理技术可以通过滤波、均衡化、降噪等方式对音频信号进行调整，以便更好地适应后续处理。

二、音频压缩与编码音频压缩与编码是将音频信号压缩为较小的文件大小、方便存储和传输的过程。

数字信号处理技术在音频压缩与编码中发挥着重要作用。

常见的音频压缩与编码标准包括MP3、AAC等，并通过使用压缩算法和编码器将原始音频信号转化为压缩后的音频文件。

这样可以实现更高的存储效率和传输速度。

三、音频增强与音效处理音频增强与音效处理是指通过数字信号处理技术改善音频质量或实现特定音效效果的过程。

在音频增强方面，数字信号处理技术可以通过均衡器、混响器和动态范围控制器等方式对音频信号进行调整，以增强音频的清晰度、音质和动态范围。

在音效处理方面，数字信号处理技术可以通过混响、合唱、回声等效果器来实现环境仿真、空间定位等音效效果。

四、语音识别与语音合成语音识别和语音合成是人机交互中重要的应用场景之一。

语音识别是指将语音信号转化为文字信息的过程，而语音合成是指将文字信息转化为语音信号的过程。

数字信号处理技术在语音识别和语音合成中起到了关键作用。

在语音识别方面，数字信号处理技术可以通过去除噪声、提取特征、模式匹配等方式提高识别准确率。

在语音合成方面，数字信号处理技术可以通过合成器对文本进行语音合成，使合成语音更加自然流畅。

五、立体声音频处理立体声音频处理是指通过数字信号处理技术实现立体声效果的过程。

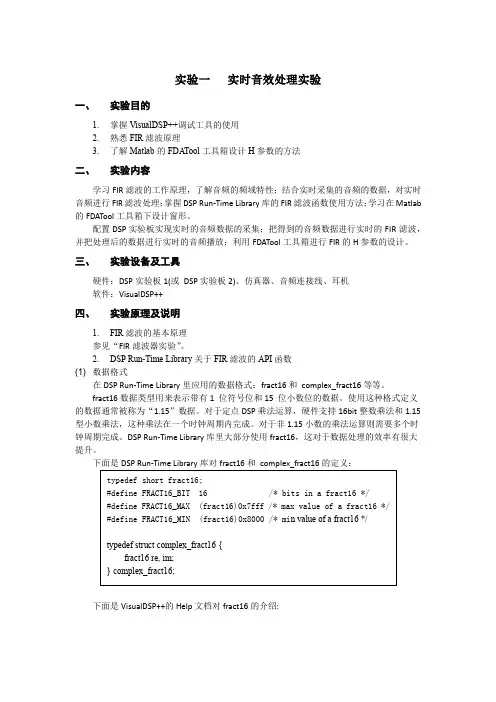

实验一实时音效处理实验一、实验目的1. 掌握VisualDSP++调试工具的使用2. 熟悉FIR滤波原理3. 了解Matlab的FDA Tool工具箱设计H参数的方法二、实验内容学习FIR滤波的工作原理，了解音频的频域特性；结合实时采集的音频的数据，对实时音频进行FIR滤波处理；掌握DSP Run-Time Library库的FIR滤波函数使用方法；学习在Matlab 的FDATool工具箱下设计窗形。

配置DSP实验板实现实时的音频数据的采集；把得到的音频数据进行实时的FIR滤波，并把处理后的数据进行实时的音频播放；利用FDATool工具箱进行FIR的H参数的设计。

三、实验设备及工具硬件：DSP实验板1(或DSP实验板2)、仿真器、音频连接线、耳机软件：VisualDSP++四、实验原理及说明1. FIR滤波的基本原理参见“FIR滤波器实验”。

2. DSP Run-Time Library关于FIR滤波的API函数(1) 数据格式在DSP Run-Time Library里应用的数据格式：fract16和complex_fract16等等。

fract16数据类型用来表示带有1 位符号位和15 位小数位的数据。

使用这种格式定义的数据通常被称为“1.15”数据。

对于定点DSP乘法运算，硬件支持16bit整数乘法和1.15型小数乘法，这种乘法在一个时钟周期内完成。

对于非1.15小数的乘法运算则需要多个时钟周期完成。

DSP Run-Time Library库里大部分使用fract16，这对于数据处理的效率有很大提升。

下面是DSP Run-Time Library库对fract16和complex_fract16的定义：下面是VisualDSP++的Help文档对fract16的介绍:(2) 使用的头文件filter.h使用方式：#include <filter.h>(3) FIR使用的数据介绍●FIR的输入数据，数据类型为：fract16●FIR的输出数据，数据类型为：fract16●滤波过程中使用的FIR的状态数据，数据为fir_state_fr16●滤波过程中临时数据，数据类型为：fract16(4) FIR使用的API函数●FIR参数初始化fir_init(state, coeffs, delay, ncoeffs. index);FIR滤波函数void fir_fr16(const fract16 input[], fract16 output[], int length, fir_state_fr16 *filter_state);下面是VisualDSP++的Help文档对twidfftrad2_fr16的介绍:3. 利用Matlab的FDA Tool工具箱设计FIR滤波的H参数(1) Matlab的FDAT ool的介绍FDATool（filter design & analysis tool）是matlab信号处理工具箱里专用的滤波器设计分析工具，matlab6.0以上的版本还专门增加了滤波器设计工具箱（filter design toolbox）。

实验一 信号、系统及系统响应一、 实验目的1、熟悉连续信号经理想采样前后的频谱变化关系，加深对时域采样定理的理解；2、熟悉时域离散系统的时域特性；3、利用卷积方法观察分析系统的时域特性；4、掌握序列傅立叶变换的计算机实现方法，利用序列的傅立叶变换对连续信号、离散信号及系统响应进行频域分析。

二、 实验原理及方法采样是连续信号数字处理的第一个关键环节。

对采样过程的研究不仅可以了解采样前后信号时域和频域特性发生变化以及信号信息不丢失的条件，而且可以加深对傅立叶变换、Z 变换和序列傅立叶变换之间关系式的理解。

对一个连续信号)(t x a 进行理想采样的过程可用下式表示：)()()(^t p t t xx aa=其中)(^t x a 为)(t x a 的理想采样，p(t)为周期脉冲，即∑∞-∞=-=m nT t t p )()(δ)(^t x a的傅立叶变换为)]([1)(^s m a m j X T j a XΩ-Ω=Ω∑∞-∞=上式表明^)(Ωj Xa为)(Ωj Xa的周期延拓。

其延拓周期为采样角频率（T /2π=Ω）。

只有满足采样定理时，才不会发生频率混叠失真。

在实验时可以用序列的傅立叶变换来计算^)(Ωj X a 。

公式如下：Tw jw ae X j X Ω==Ω|)()(^离散信号和系统在时域均可用序列来表示。

为了在实验中观察分析各种序列的频域特性，通常对)(jw e X 在[0，2π]上进行M 点采样来观察分析。

对长度为N 的有限长序列x(n)，有：n jw N n jw k ke m x eX--=∑=)()(1其中，k Mk πω2=，k=0,1,……M-1 时域离散线性非移变系统的输入/输出关系为 ∑∞-∞=-==m m n h m x n h n x n y )()()(*)()(上述卷积运算也可在频域实现)()()(ωωωj j j e H e X eY =三、 实验程序s=yesinput(Please Select The Step Of Experiment:\n 一.(1时域采样序列分析 s=str2num(s); close all;Xb=impseq(0,0,1); Ha=stepseq(1,1,10);Hb=impseq(0,0,3)+2.5*impseq(1,0,3)+2.2*impseq(2,0,3)+impseq(3,0,3); i=0;while(s);%时域采样序列分析 if(s==1) l=1; k=0;while(1)if(k==0)A=yesinput('please input the Amplitude:\n',...444.128,[100,1000]); a=yesinput('please input the Attenuation Coefficient:\n',...222.144,[100,600]); w=yesinput('please input the Angle Frequence(rad/s):\n',...222.144,[100,600]); end k=k+1;fs=yesinput('please input the sample frequence:\n',...1000,[100,1200]); Xa=FF(A,a,w,fs); i=i+1;string+['fs=',num2str(fs)]; figure(i)DFT(Xa,50,string); 1=yesinput 1=str2num(1); end%系统和响应分析else if(s==2)kk=str2num(kk);while(kk)if(kk==1)m=conv(Xb,Hb);N=5;i=i+1;figure(i)string=('hb(n)');Hs=DFT(Hb,4,string);i=i+1;figure(i)string('xb(n)');DFT(Xb,2,string);string=('y(n)=xb(n)*hb(n)');else if (kk==2)m=conv(Ha,Ha);N=19;string=('y(n)=ha(n)*(ha(n)');else if (kk==3)Xc=stepseq(1,1,5);m=conv(Xc,Ha);N=14;string=('y(n)=xc(n)*ha(n)');endendendi=i+1;figure(i)DFT(m,N,string);kk=yesinputkk=str2num(kk);end卷积定理的验证else if(s==3)A=1;a=0.5;w=2,0734;fs=1;Xal=FF(A,a,w,fs);i=i+1;figure(i)string=('The xal(n)(A=1,a=0.4,T=1)'); [Xa,w]DFT(Xal,50,string);i=i+1;figure(i)string =('hb(n)');Hs=DFT(Hb,4,string);Ys=Xs.*Hs;y=conv(Xal,Hb);N=53;i=i+1;figure(i)string=('y(n)=xa(n)*hb(n)');[yy,w]=DFT(y,N,string);i=i+1;figure(i)subplot(2,2,1)plot(w/pi,abs(yy));axis([-2 2 0 2]);xlabel('w/pi');ylabel('|Ys(jw)|');title(FT[x(n)*h(n)]');subplot(2,2,3)plot(w/pi,abs(Ys));axis([-2 2 0 2]);xlabel('w/pi');ylabel('|Ys(jw)|');title('FT[xs(n)].FT[h(n)]');endendend子函数:离散傅立叶变换及X(n),FT[x(n)]的绘图函数function[c,l]=DFT(x,N,str)n=0:N-1;k=-200:200;w=(pi/100)*k;l=w;c=x*Xc=stepseq(1,1,5);子函数：产生信号function c=FF(A,a,w,fs)n=o:50-1;c=A*exp((-a)*n/fs).*sin(w*n/fs).*stepseq(0,0,49); 子函数：产生脉冲信号function [x,n]=impseq(n0,n1,n2)n=[n1:n2];x=[(n-n0)==0];子函数：产生矩形框信号function [x,n]=stepseq(n0,n1,n2) n=[n1:n2];x=[(n-n0>=0)];四、 实验内容及步骤1、认真复习采样理论，离散信号与系统，线性卷积，序列的傅立叶变换及性质等有关内容，阅读本实验原理与方法。

一、实验目的1. 熟悉音频信号的基本概念和特性；2. 掌握音频信号的数字化方法；3. 熟悉音频信号的编辑、处理和效果添加；4. 学习音频信号的压缩编码和传输技术。

二、实验环境1. 硬件：计算机、音频采集卡、耳机、麦克风等；2. 软件：音频处理软件（如Audacity、Adobe Audition等）、音频编码软件（如FLAC、MP3等）。

三、实验内容1. 音频信号的采集与数字化（1）使用麦克风采集一段语音或音乐信号；（2）将采集到的信号导入音频处理软件；（3）调整采样率、量化位数等参数，完成音频信号的数字化。

2. 音频信号的编辑与处理（1）剪切：将音频信号进行剪切，实现音频片段的提取；（2）拼接：将多个音频片段进行拼接，实现音频信号的组合；（3）调整音量：调整音频信号的音量大小；（4）调整音调：调整音频信号的音调高低；（5）添加静音：在音频信号中添加静音片段；（6）添加效果：为音频信号添加各种效果，如淡入淡出、回声、混响等。

3. 音频信号的压缩编码（1）选择合适的音频编码格式（如MP3、AAC等）；（2）设置编码参数，如比特率、采样率等；（3）对音频信号进行压缩编码，生成压缩后的音频文件。

4. 音频信号的传输技术（1）了解音频信号传输的基本原理；（2）使用网络传输音频信号，如FTP、HTTP等；（3）了解音频信号传输中的常见问题及解决方法。

四、实验步骤1. 准备实验所需的硬件和软件；2. 采集音频信号，并进行数字化处理；3. 对音频信号进行编辑和效果添加；4. 选择合适的音频编码格式，对音频信号进行压缩编码；5. 使用网络传输音频信号，并进行接收与播放。

五、实验结果与分析1. 实验成功采集并数字化了一段音频信号；2. 通过音频处理软件，对音频信号进行了编辑和效果添加，实现了音频片段的提取、组合、音量调整、音调调整等；3. 使用MP3编码格式对音频信号进行了压缩编码，生成了压缩后的音频文件；4. 通过网络成功传输了音频信号，并进行了接收与播放。

基于DSP的音频信号实时采集、处理及发送系统设计的开题报告一、选题背景随着科技的不断发展，人们对音频质量的要求也越来越高，因此音频技术一直是微电子领域的一个研究热点。

实时采集、处理及发送音频信号的系统极为重要，应用广泛，如数字音频处理、通信语音处理、音频实时监测等。

在实际应用场景中，使用数字信号处理器(DSP)实现音频信号采集、处理和发送具有很大的优势。

本文选题基于此，在DSP上设计一套音频信号实时采集、处理及发送系统。

二、选题意义在音频采集、处理和发送系统中，实时性和精度是至关重要的，尤其在一些实时指令和安全应用中更需要可靠性。

而DSP具有高性能、低功耗、高精度等优势，因此将其应用于音频信号实时采集、处理及发送系统中，可以极大地提高系统的效率和稳定性。

同时，本文设计的系统可广泛应用于数字音频处理、智能音响系统、语音识别、通信语音处理等方向，具有很高的实用价值。

三、选题思路本文设计的音频信号实时采集、处理及发送系统基于DSP开发板进行实现。

主要包括以下几个步骤：1.音频信号采集：使用DSP内部的模数转换器(ADC)进行音频信号的模拟-数字转换，得到数字音频信号。

2.音频信号处理：对于采集到的音频信号，进行数字信号处理(DSP)，如低通滤波、高通滤波、降噪等，这样可以滤除噪声，增强语音信号的有效成分。

3.音频信号发送：使用DSP内部的数模转换器(DAC)将信号转换为模拟信号，经过外部的音频放大器，通过扬声器或者耳机等设备，实现对输出音频信号的播放。

四、选题内容本文的具体内容包括：1.系统框架：介绍系统的总体框架和实现思路。

2.硬件设计：给出DSP开发板的选型和设计，包括硬件电路的实现和接口设计。

3.软件设计：主要介绍软件设计的程序流程和算法实现，包括音频信号采集、数字信号处理和音频信号发送等过程。

4.系统测试：测试系统的功能和性能，验证系统在音频信号实时采集、处理和发送方面的可靠性和实用性。

五、进度安排本文研究计划时间为四个月，具体进度安排如下：1.第一月：进行相关文献调研和系统设计，明确系统需求，并进行相关选型和设计。

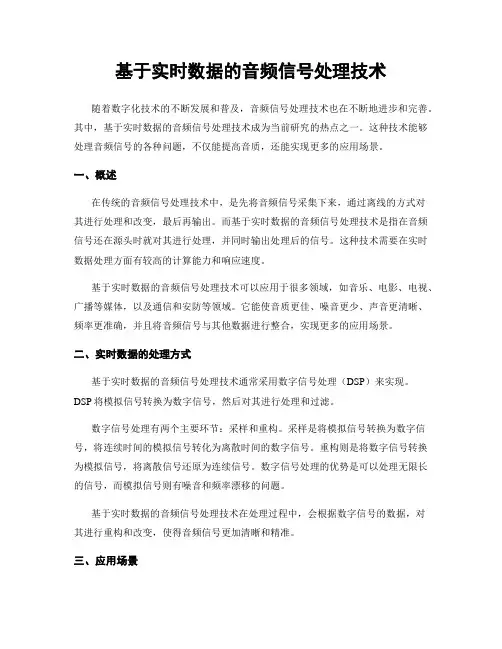

基于实时数据的音频信号处理技术随着数字化技术的不断发展和普及，音频信号处理技术也在不断地进步和完善。

其中，基于实时数据的音频信号处理技术成为当前研究的热点之一。

这种技术能够处理音频信号的各种问题，不仅能提高音质，还能实现更多的应用场景。

一、概述在传统的音频信号处理技术中，是先将音频信号采集下来，通过离线的方式对其进行处理和改变，最后再输出。

而基于实时数据的音频信号处理技术是指在音频信号还在源头时就对其进行处理，并同时输出处理后的信号。

这种技术需要在实时数据处理方面有较高的计算能力和响应速度。

基于实时数据的音频信号处理技术可以应用于很多领域，如音乐、电影、电视、广播等媒体，以及通信和安防等领域。

它能使音质更佳、噪音更少、声音更清晰、频率更准确，并且将音频信号与其他数据进行整合，实现更多的应用场景。

二、实时数据的处理方式基于实时数据的音频信号处理技术通常采用数字信号处理（DSP）来实现。

DSP将模拟信号转换为数字信号，然后对其进行处理和过滤。

数字信号处理有两个主要环节：采样和重构。

采样是将模拟信号转换为数字信号，将连续时间的模拟信号转化为离散时间的数字信号。

重构则是将数字信号转换为模拟信号，将离散信号还原为连续信号。

数字信号处理的优势是可以处理无限长的信号，而模拟信号则有噪音和频率漂移的问题。

基于实时数据的音频信号处理技术在处理过程中，会根据数字信号的数据，对其进行重构和改变，使得音频信号更加清晰和精准。

三、应用场景1. 音频编解码音频编解码是指将音频信号进行压缩和解压，以达到存储和传输的目的。

基于实时数据的音频编解码技术可以在数据采集过程中，对数据进行压缩和解压缩，并实现高质量的音频传输。

2. 语音识别和语音转换语音识别是指将口述语音转换为文字，而语音转换是指将一种口音转化为另一种口音。

基于实时数据的音频信号处理技术可以在采集数据时对其进行分析和处理，可以显著提高语音识别和语音转换的准确率和质量。

图1 任务一程序流程图1、音频信号采集道，只取第一个声道进行处理,接着使用sound函数以fs频率进行音频回放。

2、音频信号频域分析以采样间隔T划分时域并绘制出signal信号的时域波形；调用fft函数,对signal 进行快速傅里叶变换，用abs函数取傅里叶变换后结果的幅值进行幅频分析，绘制出频谱图。

在绘制频谱图时由于考虑到快速傅里叶变换的对称性，只取序列的前半部分进行观察分析。

3、音频信号分解为了实现音频信号的分解及合成，先对原信号的频谱图进行观察分析，发现原信号的主要能量集中在三个主要频率上，于是考虑用这三频率的正弦信号合成原信号。

为了求得这三个频率，先调用findpeaks函数找到频谱图上的各个局部极大值peak及其对应的位置locs,然后用sort对峰值点进行排序，找到最大的三个值，接着用find 函数找到这三个最大值在locs中的位置，也就知道了对应的频率。

这里有一个问题就是最小的峰值频率并不是在sort排序后的第三位而是在第四位，需要有一个调整；确定了主要谱线后，使用text函数进行峰值标注；4、音频信号合成接着将这三个谱线还原回时域正弦信号，幅度的比例等于对应频率上的幅度比例然后然后叠加，得到合成后的信号，绘制出时域波形，与原信号波形进行比较,接着对两个正弦信号进行fft,绘制出他们的频谱，然后对合成的信号进行fft,做出频谱图和原信号的频谱图进行比较.5、音频信号回放用sound函数进行原信号和合成信号的回放，比较差异。

实验内容二：任意音频信号的时域和频域分析及数字滤波器设计通过对任务具体内容的分析，可以建立出任务二程序框图如下，之后将对编程思想及思路进行介绍：图2任务二程序流程图1、音频信号采样自己录音频并另存为”ding.wav”后,先用audioread函数读取音频信号得到采样序列signal及对应采样频率fs,由于获取的音频信号是双声道，只取第一个声道进行处理。

2、时域采样使用audioread函数得到的采样序列signal及采样频率fs为过采样状态，此时我们对signal再进行等间隔采样，达到减少采样点数和降低采样频率的效果，进而实现合理采样状态signal2、fs2和欠采样状态signal1、fs1;使用sound函数分别对这两种采样状态进行回放。

数字信号处理实验内容音频信号分析与处理数字信号处理实验内容——音频信号采集、分析及处理一、实验目的1.以音频信号为例，熟悉模拟信号数字处理过程，进一步理解数字信号处理概念。

2.掌握运用Matlab实现对音频信号的时频分析方法；3.初步掌握数字音频信号合成的方法。

4.掌握运用Matlab设计IIR和FIR滤波系统的方法；5.掌握运用Matlab实现对加噪的音频信号进行去噪滤波的方法。

锻炼学生运用所学知识独立分析问题解决问题的能力，培养学生创新能力。

二、实验性质综合分析、设计性实验三、实验任务实验内容一：windows系统中的“ding”音频信号的采集、分析、合成1.音频信号的采集编写Matlab程序，采集windows系统中的“ding”声，得到*.wav音频文件，而后实现音频信号回放。

2.音频信号的频谱分析运用Matlab软件实现对音频信号的时域分析和频域分析，并打印相应的图形，完成在实验报告中。

注意：此音频信号的频谱包含两条主要谱线，在进行频谱分析时，注意频谱的完整性，利用MATLAB实现对两条主要谱线的定位并计算谱线所对应的模拟频率。

3.音频信号的分解和合成运用Matlab软件实现音频信号的分解与合成，将音频信号的频谱中两部分频谱成分进行分解，分别绘制出分解后的两个信号的频谱图；然后将分解后的两个信号再合成为一个新的信号，将合成后的新信号的时域、频域图与原来的信号时域、频域图相比较，绘制出对比效果图。

4.音频信号的回放运用Matlab软件实现音频信号的回放，将合成后的新信号和原音频信号分别进行回放，对比两个信号的声音效果。

5.音频信号分段傅里叶分析（选作）分析对一般音频.wav信号进行一次性傅里叶分析时存在的主要问题，利用分段傅里叶变换对该音频信号重新分析并合成。

对比一次傅里叶分析结果并进行总结。

实验内容二：任意音频信号的时域和频域分析及数字滤波器设计1.音频信号的采集音频信号的采集可以通过Windows自带的录音机也可以用专用的录制软件录制一段音频信号（尽量保证无噪音、干扰小），也可以直接复制一段音频信号（时间为1s），但必须保证音频信号保存为.wav 的文件。

Digital Signal ProcessMid-term TaskClass：Dian Zi 2Member：Li Ming 20111794Wu Xun 20111787Gao Feng 20111767Liao Feng 20111769Ren BingTao 20111768题目：关于男女生声音信号的采集和分析一、声音采集部分Matlab中提供了强大的数据采集工具箱，可以满足控制声卡对数据进行采集的要求。

语音数据采集过程如图：在Matlab环境中，可以通过多种编程方法驱动声卡实现对语音信号的采集和播放。

驱动声卡的方式共有四种：一是将声卡作为对象处理采集语音信号；二是调用wavrecord功能函数采集语音信号；三是通过audiorecorder对象采集语音信号；四是可以直接用windows自带的录音机采集声音信号，再通过函数读取和分析(不过这种方式并不利于参数的设置)。

1、将声卡作为处理对象采集语音信号Matlab将声卡作为对象处理，其后的一切操作都不与硬件直接相关，而是通过该对象的操作来作用于硬件设备(声卡)。

操作时首先要对声卡产生一个模拟输入对象(ai),给ai对象添加一个通道，设置采样频率后，就可以启动设备对象，开始采集数据，采集完成后停止对象并删除对象，具体的程序如下：ai=analoginput('winsound'); %为声卡建立一个模拟输入设备对象addchannel(ai,1); %设置声卡通道，1为单声道，2为双声道fs=22050; %采样频率设置为22050Hzai.samplerate=fs; %设置采样频率t=2; %设置采样时间start(ai); %启动并触发声卡设备采集数据stop(ai); %停止采集delete(ai); %去除设备对象clear ai; %清除变量2、调用wavrecord功能函数采集语音信号fs=22050; %样本采集频率y=wavrecord(5*fs,fs,'int16');%fs代表样本采集频率，nbits代表每%个样本的位数，ch代表采集通道，1%为单声道，2为双声道，默认值为1 wavplay(y,fs); %播放声音信号或sound(y,fs);3、运用audiorecorder对象采集语音信号ar=audiorecorder(11025,16,2);%这里的三个参数与wavrecord的三个%参数相同ar.record; %开始录音ar.pause; %暂停录音p=ar.play; %播放录音ar.resume; %继续录音p=ar.play; %播放完整录音4、通过windows自带的录音器采集信号我们通过windows的内容采集到标准的声音信号，这时将会生成一个wav 文件(win7的系统生成的是wma文件，可以转换格式)。
