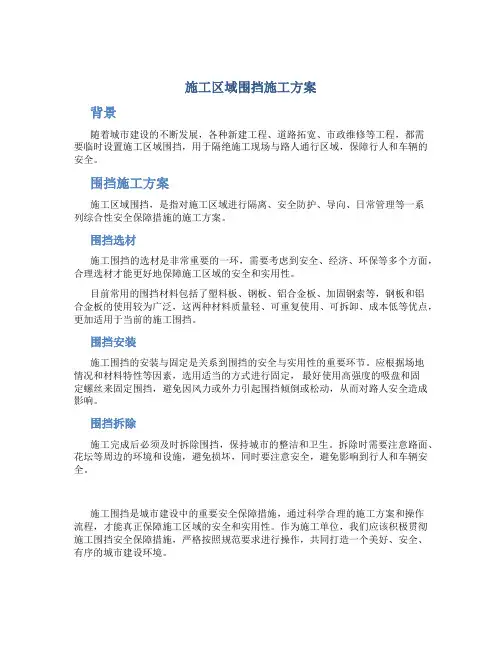

施工区域围挡施工方案

葡醍海湾A2期一组团二标段工程现场围挡施工方案

中建三局第一建设工程有限责任公司

葡醍海湾A期一组团二标段项目经理部

二O—二年四月

1、编制依据

1、现场总平面布置；建筑红线位置；建筑物各角点坐标位置;

2、葡醍海湾A2期总平面布置图；

3、中建三局一公司安全管理标准化图册。

2、设置概况

施工现场外围围挡做法拟采用《中建三局一公司安全管理标准化图集》做法进行施工，各个交点坐标见附图。采用2.1m高50厚彩钢夹芯板围挡，双“ C”型钢立柱@3000,其他详细尺寸见下图。根据现场情况，场地东面为样板间专用通道，已经有了围挡。我方只需要施工场地

北面、西面和南面的三部分围挡。现场围挡施工图如下所示：

施工围挡各个角点坐标图

Y=538026.7z-?

\ X=4144?3:-.522

匸:m

mo厚彩钢夹芯板

彩钢板围挡施工图

围挡内的方钢立杆均涂刷防锈漆，围挡外按照我司标准化图册要求采用蓝白油漆喷涂中国建筑标识、文字。效果图下所示：

彩钢板围挡效果图
