混凝土结构课程设计任务书--单向板肋梁楼盖设计1.设计任务:某民用建筑楼盖设计2.设计条件:某多层民用建筑平面尺寸如下图所示,采用砖混结构,楼盖要求采用单向板肋形楼盖。
墙厚370mm,中柱为钢筋混凝土柱,截面尺寸为2。
350350mm楼盖面层具体做法:A类, 20mm水泥砂浆找平,10mm厚水磨石面层;混凝土板底20mm厚混合砂浆抹灰。
B类, 20mm水泥砂浆找平面层;混凝土板底20mm厚混合砂浆抹灰。
材料选用:I类, C25混凝土,梁内受力纵向钢筋为HRB335级,板筋、箍筋采用HPB235级。
II类, C30混凝土,梁内受力纵向钢筋为HRB400级,板筋、箍筋采用HPB235级。
III类, C35混凝土,梁内受力纵向钢筋为HRB335级,板筋、箍筋采用HPB235级。
(见分组要求)。
楼面可变荷载标准值)kNQ/(2mk框架主梁跨度l(见分组要求)。
条件图:(仅供参考)3 .设计分组要求:要求一人一题,上述条件图为纵向轴间尺寸为(边6.7)6.9的情况,没位同学按分组给定的纵向轴间尺寸、活荷载标准值和楼面/材料等条件进行设计。
4.设计要求:1/.设计应按普通高等学校课程设计或毕业设计的有关统一格式进行,封面按附1。
2/.计算书应有具体设计过程及必要的文字说明。
3/.设计施工图纸统一要求用A3纸打印。
4/.板和次梁可按塑性内力重分布计算内力,按弹性方法设计主梁。
5/.计算书中必须有主梁的内力包络图及材料抵抗图。
6/.施工图必须包括结构平面布置图,主梁、次梁和板的配筋图。
5.设计成绩评定按平时(设计进度等)、计算书和施工图内容质量评定成绩。
附1 :封面内容单向板肋形楼盖设计计算书设计者:XXX学号:XXXXXXXXXX班级:土木XXX宁波大学建筑工程环境学院2010年月日。
混凝土单向板肋梁楼盖课程设计计算书一、设计题目及资料题目:设计某三层轻工厂房车间的楼盖,拟采用整体式钢筋混凝土单向板肋梁楼盖。
要求进行第二层楼面梁格布置,确定梁、板、柱截面尺寸,计算配筋并绘制出结构施工图。
1、活荷载:本车间类别为四类金工车间,车间内无侵蚀性介质。
结构平面及柱网布置如图1-1所示。
其中,I x =6000mm ,I y =6900mm 。
经查《建筑结构荷载规范》(GB50009-2012)知:板跨≥1.2m 时,楼面均布活荷载标准值为10.0kN/m 2;板跨≥2.0m 时,楼面均布活荷载标准值为8.0kN/m 2;次梁(肋)间距≥1.2m 时,楼面均布活荷载标准值为8.0kN/m 2;次梁(肋)间距≥2.0m 时,楼面均布活荷载标准值为 6.0kN/m 2;对于主梁,楼面均布活荷载标准值为5.0kN/m 2。
2、楼面构造:采用20mm 厚水泥砂浆抹面,15mm 厚混合砂浆天棚抹灰。
3、屋面构造(计算柱内力用):三毡四油防水层,20厚水泥砂浆找平层、150厚(平均)炉渣找坡层、120厚水泥珍珠岩制品保温层;一毡二油隔气层,60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。
4、梁、柱用15mm 厚混合砂浆抹灰。
5、材料:混凝土采用C30;主梁、次梁、板受力筋采用HRB400级钢筋,其它可采用HRB335级或HPB300级钢筋。
6、查规范《建筑结构荷载规范》(GB50009-2012)知各材料自重分别为:水泥砂浆20kN/m 3,混合砂浆17kN/m 3,钢筋混凝土25kN/m 3。
二、楼盖的结构平面布置1、主梁沿横向布置,次梁沿纵向布置。
主梁跨度为6m ,次梁跨度为6.9m 。
主梁每跨内布置两根次梁,板的跨度为6/3=2m ,45.32/9.6/0102==l l ,因此按单向板设计。
2、按跨高比条件,要求板厚 mm 6730/200030/0==≥l h ,对于工业建筑的楼盖板,要求mm 70≥h ,取板厚mm 80=h 。
混凝土结构课程设计计算书——现浇单向板肋形楼盖设计11土木工程(专升本)姓名:学号:完成日期:混凝土结构课程设计现浇单向板肋形楼盖设计某多层工业建筑物平面如下图所示:采用现浇钢筋混凝土单向板肋梁楼盖。
一、设计资料1)楼面构造层做法:水泥砂浆地面(0.65KN/ m2)钢筋混凝土现浇板(25kN/m2);20mm厚石灰砂浆抹底(17kN/m2);2)可变荷载:Pk=6.0 kN/m23)永久荷载分项系数为1.2,可变荷载分项系数为1.4(当楼面可变荷载标准值≥4kN/m2时,取1.3);4)材料选用:混凝土:采用C25;钢筋:梁纵向受力钢筋采用HRB400级钢筋,其余采用HPB235级钢筋;5)本建筑物位于非地震区,建筑物安全级别为二级,结构环境类别为一类。
二、楼盖的结构平面布置主梁沿横向布置,次梁沿纵向布置。
主梁的跨度为6.3m,次梁跨度为6.6m,主梁每跨内布置两跟次梁,板的跨度为2.1m ,l02/l01=6.6/2.1=3.14,因此安单向板设计。
按跨高比条件,要求板厚h≥2200/40=55.0mm,对工业建筑的楼盖板,要求h≥80mm,取板厚h=100mm。
次梁截面高度应满足h=l0/18~l0/12=6600/18~6600/12=366~550mm。
考虑到楼面活荷载比较大,取h=500mm。
截面宽度取为b=200mm。
框架梁截面高度应满足h=l0/15~l0/10=6600/15~6600/10=440~660mm,取h=600mm。
截面宽度取为b=300mm。
楼盖结构平面布置图如下图所示:三、板的设计1)荷载板的恒荷载标准值:水泥砂浆地面(0.65KN/ m2)=0.65kN/m2钢筋混凝土现浇板:0.1*25=2.5kN/m220mm厚石灰砂浆抹底:0.020*17=0.34kN/m2小计: 3.49 kN/m2取3.5 kN/m2板的活荷载标准值:60.0kN/m2永久荷载分项系数为1.2,可变荷载分项系数为1.4,因当楼面可变荷载标准值≥4kN/m2,所以取1.3。
混凝土结构课程设计计算书-—现浇单向板肋形楼盖设计11 土木工程(专升本)姓名: _____________________学号: _____________________完成日期: __________________混凝土结构课程设计现浇单向板肋形楼盖设计某多层工业建筑物平面如下图所示:采用现浇钢筋混凝土单向板肋梁楼盖。
一、设计资料1)楼面构造层做法:水泥砂浆地面(0.65KN/ m2)钢筋混凝土现浇板(25kN/m 2))20mm厚石灰砂浆抹底(17kN/m2);22)可变荷载:Pk=6.0 kN/m3)永久荷载分项系数为1.2,可变荷载分项系数为1.4 (当楼面可变荷载标准值》4kN/m 2时, 取1.3);4)材料选用:混凝土:采用C25 ;钢筋:梁纵向受力钢筋采用HRB400级钢筋,其余采用HPB235级钢筋;5)本建筑物位于非地震区,建筑物安全级别为二级,结构环境类别为一类。
二、楼盖的结构平面布置主梁沿横向布置,次梁沿纵向布置。
主梁的跨度为 6.3m,次梁跨度为6.6m,主梁每跨内布置两跟次梁,板的跨度为 2.1m ,l 02/101=6.6/2.仁3.14,因此安单向板设计。
按跨高比条件,要求板厚h> 2200/40=55.0mm,对工业建筑的楼盖板,要求h>80mm , 取板厚h=100mm。
次梁截面高度应满足h=l o/18~l o/12=66OO/18~66OO/12=366~55Omm。
考虑到楼面活荷载比较大,取h=500mm。
截面宽度取为b=200mm。
21) 计算简图次梁截面为 200*500mm ,现浇板在墙上的支承长度不小于 100mm ,取板在墙上的支承框架梁截面高度应满足 h=l 0/15~l 0/10=6600/15~6600/10=440~660mm ,取 h=600mm 。
截 面宽度取为 b=300mm 。
楼盖结构平面布置图如下图所示:三、板的设计1)荷载板的恒荷载标准值:水泥砂浆地面( 0.65KN/ m 2)=0.65kN/m钢筋混凝土现浇板: 20mm 厚石灰砂浆抹底:小计:板的活荷载标准值: 60.0kN/m 20.1*25=2.5kN/m 2 0.020*17=0.34kN/m 23.49 kN/m 2取 3.5 kN/m永久荷载分项系数为 所以取 1.3。
钢筋混凝土单向板肋梁楼盖课程设计计算书(总14页) -CAL-FENGHAL-(YICAI)-Company One 1■CAL-本页仅作为文档封面.使用请直接删除设计题目:钢筋混凝土单向板肋梁楼盖专业层次班级土木工程淮阴工学院混凝土结构基本原理实训课程课程名称:混凝土结构基本原理1131401127何卫忠2 0 16年1月钢筋混凝土单向板肋梁楼盖课程设计计算书1、设计资料1.1、楼面的活荷载标准值为6. OkN/m21. 2>楼面面层用20mm I1?水泥砂浆抹面(y = 20KN/〃F),板底及梁用15mm 17石灰砂浆抹底(y = \1 KN /,梁板天花板混合砂浆抹灰15mm.1.3、材料选用:⑴、混凝土:C30(2)、钢筋:主梁及次梁受力筋用||级钢筋,板内及梁内的其它钢筋可以采用|级。
2、平面结构布置:2.1.确定主梁的跨度为6・0加,次梁的跨度为5・7g主梁每跨内布置两根次梁•板的跨度为2.0/»o楼盖结构布置图如下:p:II II ______ L _________ L… 一 77 ---- r ---------------- 「一一 II IIt i 11—— —1 — — — —1 — — — I :H II」L== = =:r>-2:P ;1卜\\j Q5$楼面面层用20mm 厚水泥砂浆抹面0.02x20 = 0.480mm钢筋混0.08x25 = 2.0 kN / m2.2、 按高跨比条件,当h>±l = 50mm 时,满足刚度要求,可不验算挠度口对于工业建筑的楼盖 40板,要求hM80mm,取板厚h = 80mm2.3、 次梁的截面高度应满足 h 二(丄 ~ 2)L 二(317~475)mm,取 h 二 400mm 。
则 b 二(;~£)h 二121823(133 ~ 200)mm,取 b 二 200mm 。
2.4、 主梁的截面高度应该满足h 二(£ ~右儿二(429~750)mm,取h = 600mm c 则b 二(+ ~*)h 二 (200 ~ 300)mm,取 b 二 250mm o3、板的设计(按塑性内力重分布计算):3.1、荷载计算:板的恒荷载标准值: 取lm 宽板带计算:1 IJ I / »1C0> IJ JI I ©H」L ==二二二 Jill___ll 川一 F? ii 」 ----楼盖结构布置图0.015x17 = 0.255 kN / m 15mm板底混合砂浆恒载:g k = 2.655 kN / m活载:q k = 6x 1 = 6 kN / m恒荷载分项系数取1.2 ;因为工业建筑楼盖且楼面活荷载标准值大于MkN/m,所以活荷载分项系数取1.3。

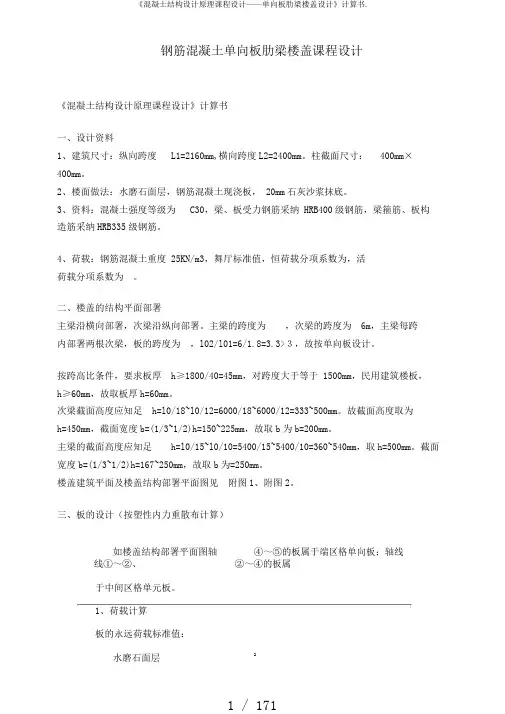

钢筋混凝土单向板肋梁楼盖课程设计《混凝土结构设计原理课程设计》计算书一、设计资料1、建筑尺寸:纵向跨度L1=2160mm,横向跨度L2=2400mm。
柱截面尺寸:400mm×400mm。
2、楼面做法:水磨石面层,钢筋混凝土现浇板,20mm石灰沙浆抹底。
3、资料:混凝土强度等级为C30,梁、板受力钢筋采纳 HRB400级钢筋,梁箍筋、板构造筋采纳HRB335级钢筋。
4、荷载:钢筋混凝土重度 25KN/m3,舞厅标准值,恒荷载分项系数为,活荷载分项系数为。
二、楼盖的结构平面部署主梁沿横向部署,次梁沿纵向部署。
主梁的跨度为,次梁的跨度为6m,主梁每跨内部署两根次梁,板的跨度为,l02/l01=6/1.8=3.3>3,故按单向板设计。
按跨高比条件,要求板厚h≥1800/40=45mm,对跨度大于等于 1500mm,民用建筑楼板,h≥60mm,故取板厚h=60mm。
次梁截面高度应知足h=l0/18~l0/12=6000/18~6000/12=333~500mm。
故截面高度取为h=450mm,截面宽度b=(1/3~1/2)h=150~225mm,故取b为b=200mm。
主梁的截面高度应知足h=l0/15~l0/10=5400/15~5400/10=360~540mm,取h=500mm。
截面宽度b=(1/3~1/2)h=167~250mm,故取b为=250mm。
楼盖建筑平面及楼盖结构部署平面图见附图1、附图2。
三、板的设计(按塑性内力重散布计算)如楼盖结构部署平面图轴线①~②、④~⑤的板属于端区格单向板;轴线②~④的板属于中间区格单元板。
1、荷载计算板的永远荷载标准值:水磨石面层260mm钢筋混凝土板×m220mm石灰沙浆×kN/m2小计2板的可变荷载标准值m21钢筋混凝土单向板肋梁楼盖课程设计永远荷载设计值×kN/m2可变荷载设计值2×m荷载总设计值g+2近似取为22、计算简图次梁截面为200mm×450mm,现浇板在墙上的支承长度不小于120mm,取板在墙上的支承长度为120mm。
钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料1、楼面活荷载标准值为5.5kN/m²。
2、楼面面层水磨石地面自重0.65kN/m²,钢筋混凝土容重γ=25kN/m³,平顶粉刷重0.25kN/m²。
3、材料选用:混凝土采用C25级(ƒc=11.5N/mm²,ƒc=1.27N/mm²);梁中受力主筋采用Ⅱ级钢筋(HRB335级钢筋ƒy=300N/mm²),其余采用Ⅰ级钢筋(HPB300级钢筋ƒy=210N/mm²)。
二、结构平面布置1、确定主梁的跨度为6m,次梁的跨度为5m,主梁每跨内布置两根次梁,板的跨度为2m。
楼盖结构平面布置图1所示。
2、按高跨比条件,对于两端连续的单向板,当h≥1∕40×l=1∕40×2000=50mm 时,满足刚度要求,一般不必作使用阶段的挠度和裂缝宽度验算。
对于工业建筑的楼板,要求h≥80mm,取板厚h=80mm。
3、次梁的截面高度应满足h=﹙1∕12~1∕18)L=﹙1∕12~1∕18)×5000=(278~4 17)mm,取h=400mm。
截面宽度b=(1∕2~1∕3)×h=((1∕2~1∕3)×400mm=(133~200)mm,取b=200mm。
4、主梁的截面高度应满足h=(1∕8~1∕14)×L=(1∕8~1∕14)×6000mm=(429~ 750)mm,h=650mm。
截面宽度b=(1∕2~1∕3)×h=(1∕2~1∕3)×700=(233~350)m m。
取b=250mm。
图1楼盖结构平面布置图三、板的设计(按塑性内力重分布计算)3.1荷载计算板的恒荷载标准值(取1m宽板带技算):水磨石地面 0.65×1=0.65kN∕m80mm钢筋混凝土板 0.08×25×1=2.0kN∕m平顶粉刷 0.25×1=0.25kN∕m小计恒荷载 gk=2.9kN∕m活荷载 qk=5.5×1=5.5kN∕m恒荷载分项系数取1.2;因为工业建筑楼板的楼面活荷载标准值大于4.0kN/m,所以活荷载分项系数取1.3。
钢筋混凝土单向板肋梁楼盖课程设计计算书一、引言钢筋混凝土单向板肋梁楼盖是建筑结构中常见的一种楼盖形式。
本文将以某一具体工程为例,对该楼盖的课程设计进行计算和分析。
通过设计计算书的编写,旨在展示课程设计的全过程,并详细说明计算的基本原理和步骤。
二、工程参数1. 楼盖平面尺寸:长L = 10m,宽B = 8m;2. 楼盖厚度:h = 0.2m;3. 混凝土强度等级:C30;4. 钢筋等级:HRB400;5. 楼盖荷载:活荷载为3.0kN/m²,自重荷载为7.0kN/m²;6. 楼盖跨度:L = 10m,取较小值;7. 楼盖支座条件:四周边界固定,支承条件良好。
三、荷载计算1. 活荷载计算:根据设计规范,活荷载按照规定的荷载系数计算,具体计算过程略。
2. 自重荷载计算:楼盖自重荷载按照混凝土和钢筋的单位体积质量计算,具体计算过程略。
四、截面设计1. 验算截面高度:根据楼盖跨度和设计荷载,采用梁的截面验算方法,计算出截面高度h';2. 钢筋设计:根据截面高度h',计算出截面内钢筋面积As和纵向受力钢筋的配筋率ρ;3. 截面构造:根据设计要求,确定截面的具体构造形式,如矩形截面、T形截面等。
五、受力计算1. 弯矩计算:根据楼盖的受力分析,计算出各个截面的弯矩和剪力;2. 剪力设计:根据截面的承载能力和设计要求,计算出截面的抗剪承载力,并进行验算。
六、截面验算1. 弯矩验算:根据截面的受力情况,计算出截面的抗弯承载力,并进行验算;2. 剪力验算:根据截面的受力情况,计算出截面的抗剪承载力,并进行验算;3. 钢筋验算:根据钢筋的受力情况,计算出钢筋的抗拉承载力,并进行验算。
七、构造设计1. 确定楼盖板的厚度和钢筋的布置形式;2. 设计楼盖板的梁和板之间的连接方式,保证楼盖的整体稳定性;3. 设计楼盖板的边缘构造,如挡水条、防水层等。
八、总结通过本次课程设计的计算和分析,我们得到了钢筋混凝土单向板肋梁楼盖的设计参数、荷载计算、截面设计、受力计算、截面验算和构造设计等相关内容。
钢筋混凝土单向板肋梁楼盖课程设计计算书姓名:学号:班级:指导教师:一、设计资料1、楼面的可变荷载标准值为24.5/kN m 。
2、楼面做法::(1)、楼面面层:水磨石地面2/65.0m kN(2)、钢筋混凝土现浇板:钢筋混凝土容重3/25m kN =γ(3)、平顶粉刷:2/25.0m kN 3、材料选用:(1)、混凝土:C20或C30(2)、钢筋:主梁及次梁受力筋用HRB400级钢筋,板内及梁内的其它钢筋可以采用HRB335级。
二、楼盖的结构平面布置1、主梁沿横向布置,次梁沿纵向布置。
确定主梁的跨度为6.6m ,次梁的跨度为5.4m ,主梁每跨内布置两根次梁,板的跨度为6.6/3 2.2m =,0201/ 6.6/2.23l l ==因此按单项板设计。
2、按高跨比条件,要求板厚2200/3073h mm ≥=,对于工业建筑的楼板,要求mm h 70≥,取板厚mm h 80=。
3、次梁的截面高度应满足1154005400~~(300~450)12181812h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭,取450h mm =。
截面宽度取mm b 200=。
4、主梁的截面高度应该满足1166006600~~(440~660)8141510h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭,600h mm =。
截面宽度取mm b 300=。
三、板的设计(按塑性内力重分布计算)3.1 荷载计算水磨石地面 20.65/kN m 80mm 钢筋混凝土板 20.0825 2.0/kN m ⨯= 平顶粉刷 20.25/kN m小计 永久荷载:22.9/k g kN m =可变荷载:24.51 4.5/k q kN m =⨯=永久荷载分项系数取1.2;因为工业建筑楼板的楼面可变荷载标准值大于2/0.4m kN ,所以可变荷载分项系数取1.3。
于是板的荷载设计值:永久荷载设计值:22.9 1.2 3.48/g kN m =⨯= 可变荷载设计值:24.5 1.2 5.4/q kN m =⨯=荷载总设计值:28.88/g q kN m +=,近似取为29.0/g q kN m +=3.2 板的计算简图’图 1 板的支承布置图按塑性内力重分布设计。
单向板肋梁楼盖课程设计计算书墙、柱、梁位置要求按建筑物使用要求来决定,结构布置如下:楼盖结构平面布置图(按塑性内力重分布计算):2.1板、次梁、主梁截面的假定:板厚: t ≥60mm,一般取 70- 80mm取h=80mm次梁截面尺寸: h=(1/ 12-1/ 18)L h=5040×( 1/ 12-1/ 18)=280-420mm ,取 h=400mm 次梁, b=( 1/ 2- 1/ 3) h b=400 ×( 1/ 2- 1/ 3) =200-133mm ,取 h=200mm 主梁截面尺寸: h=( 1/ 15- 1/ 10)L h=6000×( 1/15- 1/10)=600-400mm ,取 h=550mm 主梁, b=( 1/ 2- 1/ 3) h b=550 ×( 1/ 2-1/ 3) =275-183mm ,取 b=250mm 主、次梁的截面高度和宽度以50mm 为模数。
2.2板的计算简图:板为多跨连续板,凡大于五跨的连续板,可按五跨连续板考虑,除边跨及第二支座处,其余按中间跨及中间支座考虑。
当考虑塑性内力重分时:中跨: L 计=L0=L 计= 2000-200=1800mm边跨: L 计= L 0+ h/2 且<( L0+ a/2)2.3 荷载计算:取 1m 宽板带计算。
恒载:板自重:板厚×钢筋混凝土容重×1m 板带10.0825=2kN/m面层:面层厚×水泥砂浆容重×1m 板带0.02120=0.40kN/m板底粉刷:粉刷厚×混合砂浆容重×1m 板带0.02171=0.34kN/m恒载标准值: g k=Σ2+0.40+0.34=2.74kN/m恒载设计值: g=分项系数×g k 2.741.2=3.288 kN/m可变荷载:标准值: q k=可变荷载×1m 板带 6.81=6.8 kN/m设计值: q=分项系数×q k 6.81.3=8.84 kN/mg+q=3.288+8.84=12.128 kN/m, 近似取为 g+q=12.2 kN/m2.4 内力计算:考虑内力重分布后各跨中及支座弯矩系数如下:据式 M=β(q+g)L 2,求各跨中及支座处弯矩。
学 号:1101401319课程设计计算课程编号:5102140学生班级:土木 1103学生姓名: 指导教师:课程名称: 混凝土结构基本原理学时学分:1周、1学分陈翔春何卫忠钢筋混凝土单向板肋梁楼盖课程设计计算书、设计题目 单向板肋梁楼盖设计 二、设计内容1)、结构平面布置图( 1: 200) 2)、板的配筋图( 1: 50)3)、次梁的配筋图( 1: 50;1:25)4)、主梁的配筋图( 1:40;1:20)及弯矩 M 、剪力 V 的包络图 5)、钢筋明细表及图纸说明三、设计资料1、楼面的活荷载标准值为 8.0kN/m 2320kN / m 3 ),板底及梁用 15mm 厚石灰砂浆抹底317kN /m 3 )3、材料选用:1)、混凝土:梁 C30 板 C25 2)、钢筋:主梁及次梁受力筋用HRB335 钢筋,板内及梁内的其它钢筋可以采用计算书正文1、 结构平面布置图:柱网、主梁、次梁及板的布置2、 板的强度计算(按塑性内力重分布计算)3、 次梁强度计算(按塑性内力重分布计算)4、 主梁强度计算(按弹性理论计算)5、 绘制结构施工图2、楼面面层用 20mm 厚水泥砂浆抹面(HPB300。
、平面结构布置:I PIIIIII III.一一'— F —S ' ■f.njB? IIIIII厂尹尸—-irHPIIDQ__L__I.- limo I卡■■■ ■II II--irIIU FiKt tDi U l-l'-jl (D■卄■尸----------------------- fl---------------------------II .IIJL__JL__niru楼盖结构布置图如下:1、确定主梁的跨度为2、按高跨比条件,当■ ----- 丫一矿i「------- 1「--I IIIIIIJL —irIIZ rUdDIIIII日】LI-- UbiziEZ llZ nUdDI LI:MOD LDI LI ±IJ■■■TT"- —7----- 开----- 节亍一I I IL;±IJiID3B' II-■ i li I'I r >'-I-iJ—-IIII□2-"II I II —II —IIl-J[l■-IIII_■6.3m,次梁的跨度为6.0m,主梁每跨内布置两根次梁40楼盖板,要求h > 80mm, 取板厚3、次梁的截面高度应满足,板的跨度为2.1m。
52.5mm时,满足刚度要求,可不验算挠度。
对于工业建筑的h= 80mm1 1—)L= (333 〜500)mm,取h= 400mm。
贝U b =(- 182V h=(133 〜200)mm,取b= 200mm。
4、主梁的截面高度应该满足1 1一)L = (471 〜825)mm,取h = 600mm。
贝U b=(-14 2」)h=3(200 〜300)mm,取b= 250mm。
、板的设计(按塑性内力重分布计算)0.65X 1= 0.65kN / m80mm钢筋混凝土板0.8X 25= 2.0 kN/m15mm厚石灰砂浆抹底0.015X 17= 0.255 kN / m恒载:g k= 2.905 kN /m 活载:q k= 7 X 1 = 7kN / m恒荷载分项系数取 1.2;因为工业建筑楼盖且楼面活荷载标准值大于4.0kN / m,所以活荷载分项系数取 1.3。
于是板的g q = 1.2g k 1.3q k 12.586kN/m次梁截面为200mm X 400mm ,现浇板在墙上的支承长度不小于100m m,取板在墙上的支承长度为120mm。
按塑性内力重分布设计,板的计算边跨:取101= 1920mm (a=120mm)中跨:l02 = |n= 2100mm-200mm = 1900mm l02 l n 2100 200 1900mm板为多跨连续板,对于跨数超过五跨的等截面连续板,其各跨受荷相同,且跨差不超过时,均可按五跨等跨度连续板计算。
1、荷载计算:板的恒荷载标准值:取1m宽板带计算:水磨石面层设计值总值:1l01 l n -h 2100 100 12021920 1.025l n 1927mm ,10% 2、板的计算简图:计算简图如下图:q+g=12.586kN/mF t JA 」』YI*,i J Ji1丨 丨4{ }23.-■1—B C CB- 一L<1920L1900/19001900 少1920板的计算简图3、内力计算及配筋:则由M (g q)l ;可计算出M i 、M B 、M 2、,计算结果如下表:表1.0用塑性内力重分布理论计算,则有a 系数如下:由题知:b 1000mm,设a s 20mm,则h o h a s 80 20 60mm,f c 14.3N/mm,f y 270N/mmM 2、M 3 )和中间支座(M e)计算弯矩可以减少20%,其他截面则不予以减少。
4、确定各种构造钢筋:⑴分布筋选用e 。
⑵嵌入墙内的板面附加钢筋选用 e 。
⑶垂直于主梁的板面附加钢筋选用 e 。
⑷板角构造钢筋:选用4。
5、绘制板的配筋示意图:采用弯起式筋,详见板的配筋图. 三、次梁设计(按塑性内力重分布计算)1、次梁的支承情况:次梁2、荷载计算:由板传来: 2.905 2.1 6.1005kN/m次梁肋自重:0.2 0.4 0.08 25 1.6kN /m次梁粉刷重0.0150.4 0.08 2 17 0.1632kN /m恒载:g k7.9181kN /m活载:q k7 2.1 14.7N /mg q = 1.2g k 1.3q k 28.61kN/m主梁I n=5755I n=5750250设计值总值:3、确定计算跨度及计算简图。
塑性内力重分布计算时,其计算跨度:1.025 57555898mm ,取 l 01 5870mm (a 240mm )因跨度相差小于10%,可按等跨连续梁计算,计算简图如下:q+g=28.61kN/m1 1丨f扌i 1J q4 J 丨丨* 2 1J■-23.—1■BCC- B ■ — b58705750b57505750 / 5870J次梁的计算简图3、内力计算:由M (g q)lo 可计算出M 1、M B 、M 2、计算结果如下表: 截面位置1 B2 C a1/11-1/111/16-1/16M (g q)l o 1/11 28.61 5.87021/11 28.61 5.7502116 28.61 5.750221/16 28.61 5.750(kN /m)89.62 89.62 59.12 59.12由V (g q)l n 可计算出V A 、V BI 、V Br 、V c ,计算结果如下表:截面位置AB lB rCa0.40.60.50.5V (g q)l n0.4 28.61 5.755 0.6 28.61 5.755 0.5 28.61 5.750 0.5 28.61 5.750中跨:l 02 I n 6000 250 5750mm 边跨:l 01 ln %60001205875mm1.025l n、截面承载力计算:判定T 形截面类型:故各跨中截面属于第一类 T 形截面。
h o 40060 340mm ,其他中间支座按布置一排纵向钢筋考虑, 取 h 0360 mm⑴、次梁跨中按T 形截面计算,T 形截面的翼缘宽度b f ,按b f 316000 2000mm b S 0 2000 200 2200mm ,故取 b f2000mm 。
梁高:400,h 0 400 40 360mm翼缘厚:h 'f 80mmh fi fc b f hf (h0 亍)「O 14.32000 80(36080) 732.2 106N mm2732.2kN89.62kN 59.12kN m (边跨中) m (中间跨⑵、支座截面按矩形截面计算,离端第二支座B 按布置两排纵向钢筋考虑,取(0.6 0.08)0.25 2.1 25 7.245kN 2(0.60.08)0.015 2.1 17 0.55692kN恒载:G k 55.31kN恒载设计值:G 1.2G k 66.372kN活载设计值:Q 7 2.1 6.0 1.3 114.66kN5、构造配筋要求:沿全长配置封闭式箍筋,第一根箍筋距支座边50mm 处开始布置,在简支端的支座范围内各布置一根箍筋。
四、主梁设计(按弹性理论计算)1、支承情况:柱截面400X400,由于钢筋混凝土主梁抗弯刚度较钢筋混凝土柱大的多, 故可将主梁视作铰支于钢筋混凝土柱的连续梁进行计算。
主梁端部支承于砖壁柱上,其支承长度a=370。
