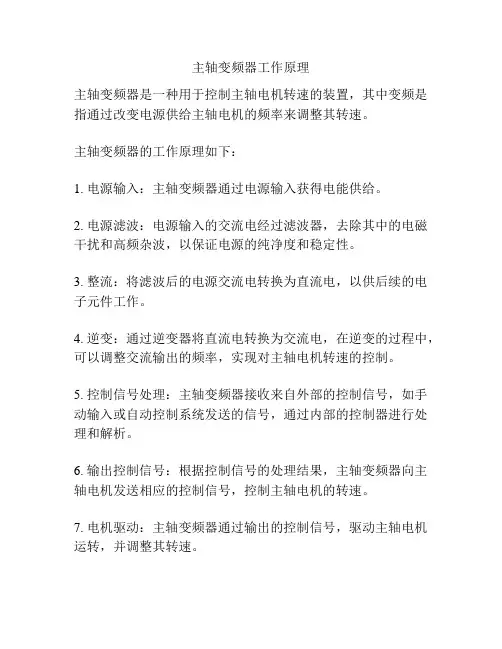

主轴变频器工作原理
主轴变频器是一种用于控制主轴电机转速的装置,其中变频是指通过改变电源供给主轴电机的频率来调整其转速。
主轴变频器的工作原理如下:
1. 电源输入:主轴变频器通过电源输入获得电能供给。
2. 电源滤波:电源输入的交流电经过滤波器,去除其中的电磁干扰和高频杂波,以保证电源的纯净度和稳定性。
3. 整流:将滤波后的电源交流电转换为直流电,以供后续的电子元件工作。
4. 逆变:通过逆变器将直流电转换为交流电,在逆变的过程中,可以调整交流输出的频率,实现对主轴电机转速的控制。
5. 控制信号处理:主轴变频器接收来自外部的控制信号,如手动输入或自动控制系统发送的信号,通过内部的控制器进行处理和解析。
6. 输出控制信号:根据控制信号的处理结果,主轴变频器向主轴电机发送相应的控制信号,控制主轴电机的转速。
7. 电机驱动:主轴变频器通过输出的控制信号,驱动主轴电机运转,并调整其转速。
8. 反馈和保护:主轴变频器还会接收来自主轴电机的反馈信号,如转速、电流、温度等,可以根据这些信号进行保护控制,避免主轴电机因异常情况而损坏。
通过上述工作原理,主轴变频器能够实现对主轴电机的精确控制,满足机械加工过程中对主轴转速和负载的要求,并提供安全和可靠的运行保护。
变频器调速的基本原理变频器调速是一种常见的电力调节设备,它通过改变电机的供电频率来实现调速的目的。
变频器调速的基本原理是将交流电源输入变频器中,经过整流、滤波、逆变等电路处理后,得到一个可调的直流电压,然后再通过逆变器将直流电压转换成可调的交流电源,供给电机使用。
根据电机的负载情况和工作要求,调节变频器输出电压和频率的大小,从而实现对电机转速的精确控制。
变频器调速的基本原理可以简单概括为以下几个步骤:1. 交流电源输入:将交流电源输入变频器中,一般为三相交流电源。
这些交流电源经过变频器内部的整流和滤波电路,将其转换为稳定的直流电压。
2. 逆变器输出:经过整流和滤波后的直流电压,再经过逆变器的处理,转变为可调的交流电源。
逆变器通过控制输出电压和频率的大小,实现对电机的精确控制。
3. 控制信号输入:通过控制器或编程器,向变频器输入控制信号,包括所需的转速、负载变化等参数。
控制器根据这些输入信号,计算出逆变器应输出的电压和频率值,并将其发送到逆变器中控制输出。
4. 电机驱动:逆变器输出的交流电源供给电机进行驱动,根据逆变器输出的电压和频率值,电机转速得到控制和调节。
变频器调速的基本原理可以通过以下几个方面来解释:1. 频率控制:变频器通过调节输出电压的频率来控制电机的转速。
一般情况下,电机的转速与输入电源的频率成正比,即频率越高,电机转速越快。
通过调节变频器的输出频率,可以实现对电机转速的精确控制。
2. 电压控制:变频器还可以通过调节输出电压的大小来控制电机的转速。
一般情况下,电机的转速与输入电压成正比,即电压越高,电机转速越快。
通过调节变频器的输出电压,可以实现对电机转速的精确调节。
3. 软启动:变频器调速还具有软启动功能,即在启动电机时,逐渐增加输出频率和电压,使电机平稳启动,避免了突然启动对电机和负载的冲击。
4. 负载适应:变频器调速可以根据电机的负载情况实时调节输出频率和电压,以适应负载的变化。
变频器多段速控制原理
变频器多段速控制原理是通过改变电源频率来调节驱动电机的转速。
变频器将交流电源转换为直流电源,并通过PWM技术
调整直流电源的电压和频率,然后再将调整后的交流电源供应给电机,从而实现电机转速的调节。
多段速控制是在变频器中设置不同的转速档位,根据需要选择不同的档位来控制电机的转速。
变频器通过电路内部的控制逻辑和控制信号,对电机的输出频率和电压进行调节,从而实现多段速控制。
具体的原理是在变频器中设置多个转速档位,每个档位对应一个输出频率和电压值。
当用户需要调整电机的转速时,通过控制信号选择相应的档位,变频器会根据档位的设定输出对应频率和电压的交流电源,驱动电机以实现相应的转速调节。
同时,变频器还可以根据用户的设定参数进行PID控制,进一步精
确调节电机的转速。
变频器多段速控制原理的优点是:可以方便地调节电机的转速,实现精确控制;能够根据用户的需求选择不同的转速档位,适应不同的工作条件;通过PID控制算法,可以进一步提高电
机的控制精度和稳定性。
变频器的工作原理与控制方式变频器(Variable Frequency Drive,缩写为VFD),又称为交流调速器(AC Drive),是一种用于调节交流电机转速的电子装置。
它通过改变输入电压的频率和幅值来控制电机的转速。
变频器工作原理主要涉及开关技术、PWM调制技术、电机驱动理论等方面内容,下面将详细介绍。
一、变频器的工作原理1.开关技术变频器利用开关电子器件(如晶体管、IGBT等)来实现对输入电源的开关控制。
通过不断开关电路,形成等效于几十千赫兹至几千千赫兹的高频方波,从而形成理想的正弦波输出。
2.PWM调制技术PWM(Pulse Width Modulation)调制技术是指通过改变开关装置的导通时间和关断时间,以一定占空比形式控制开关管工作的方式。
在变频器中,PWM技术可以实现加减压、变频和控制电机的转速。
3.电机驱动理论变频器通过改变输入电压的频率和幅值来调节电机的转速。
在工作过程中,通过改变开关器件导通时间和关断时间,将输入电压的频率调节到所需的频率范围,实现对电机转速的精准控制。
二、变频器的控制方式1.V/f控制方式V/f控制方式(Voltage/frequency ratio control)是一种常用的变频器控制方式。
它通过传感器检测电机当前的转速,并根据转速信号和预设的转速曲线进行比较,计算所需输出频率,并根据预设的V/f比值进行控制,实现对电机速度的调节。
2.向量控制方式向量控制方式(Vector Control)又称矢量控制方式,是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩和位置等信息,并根据这些信息进行精确计算和控制,实现对电机速度、转矩和位置等的准确控制。
3.矢量控制方式矢量控制方式(Direct Torque Control,缩写为DTC)是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩等信息,并根据转速、转矩的变化率进行预测和计算,在每个采样周期内调节电机的转速和转矩,实现对电机的精确控制。

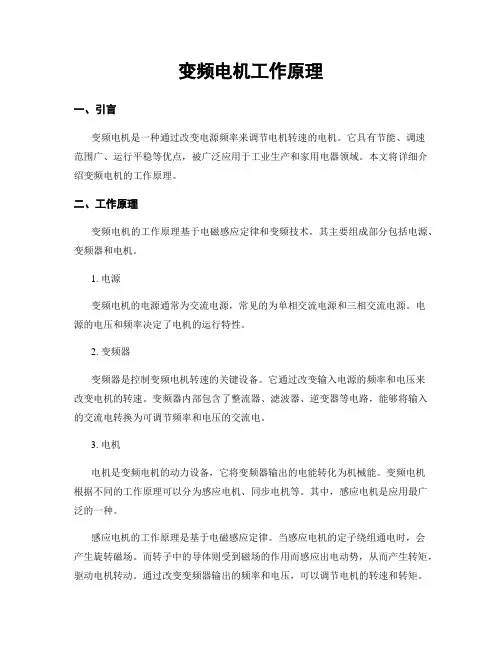

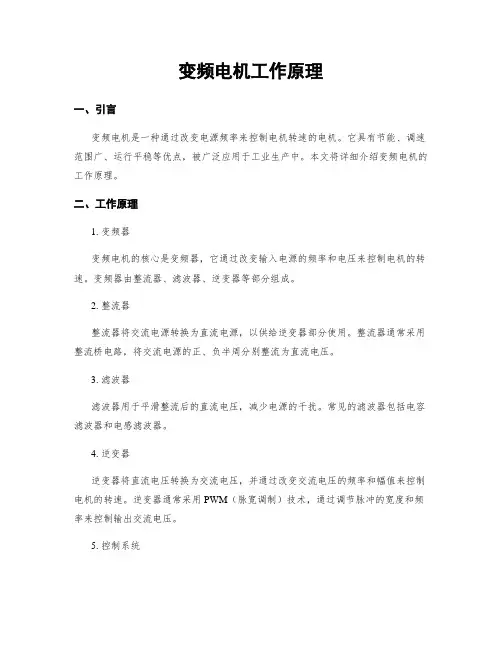

变频电机工作原理一、引言变频电机是一种通过改变电源频率来调节电机转速的电机。
它具有节能、调速范围广、运行平稳等优点,被广泛应用于工业生产和家用电器领域。
本文将详细介绍变频电机的工作原理。
二、工作原理变频电机的工作原理基于电磁感应定律和变频技术。
其主要组成部分包括电源、变频器和电机。
1. 电源变频电机的电源通常为交流电源,常见的为单相交流电源和三相交流电源。
电源的电压和频率决定了电机的运行特性。
2. 变频器变频器是控制变频电机转速的关键设备。
它通过改变输入电源的频率和电压来改变电机的转速。
变频器内部包含了整流器、滤波器、逆变器等电路,能够将输入的交流电转换为可调节频率和电压的交流电。
3. 电机电机是变频电机的动力设备,它将变频器输出的电能转化为机械能。
变频电机根据不同的工作原理可以分为感应电机、同步电机等。
其中,感应电机是应用最广泛的一种。
感应电机的工作原理是基于电磁感应定律。
当感应电机的定子绕组通电时,会产生旋转磁场。
而转子中的导体则受到磁场的作用而感应出电动势,从而产生转矩,驱动电机转动。
通过改变变频器输出的频率和电压,可以调节电机的转速和转矩。
三、工作过程变频电机的工作过程可以分为启动过程和运行过程。
1. 启动过程在启动过程中,变频器会逐渐增加电机的频率和电压,使电机缓慢启动。
这样可以避免电机启动时的冲击和过大的启动电流,保护电机和相关设备。
2. 运行过程在运行过程中,变频器会根据需要调节电机的频率和电压,以实现不同的转速和转矩。
通过改变变频器的控制参数,可以实现电机的精确调速和运行控制。
四、应用领域变频电机广泛应用于工业生产和家用电器领域。
1. 工业生产在工业生产中,变频电机可以应用于各种机械设备,如风机、水泵、压缩机等。
通过调节变频器的控制参数,可以满足不同工况下的运行需求,提高生产效率。
2. 家用电器在家用电器领域,变频电机可以应用于洗衣机、空调、冰箱等家电产品。
通过变频技术,这些家电产品可以实现精确的控制和节能运行。
变频器的工作原理和控制方式近年来,随着电力电子技术、微电子技术及大规模集成电路的发展,生产工艺的改进及功率半导体器件价格的降低,变频调速越来越被工业上所采用。
如何选择性能好的变频其应用到工业控制中,是我们专业技术人员共同追求的目标。
下面结合作者的实际经验谈谈变频器的工作原理和控制方式:1 变频器的工作原理我们知道,交流电动机的同步转速表达式位:n=60 f(1-s)/p (1)式中n———异步电动机的转速;f———异步电动机的频率;s———电动机转差率;p———电动机极对数。
由式(1)可知,转速n与频率f成正比,只要改变频率f即可改变电动机的转速,当频率f在0~50Hz的范围内变化时,电动机转速调节范围非常宽。
变频器就是通过改变电动机电源频率实现速度调节的,是一种理想的高效率、高性能的调速手段。
2变频器控制方式低压通用变频输出电压为380~650V,输出功率为0.75~400kW,工作频率为0~400Hz,它的主电路都采用交—直—交电路。
其控制方式经历了以下四代。
2.1U/f=C的正弦脉宽调制(SPWM)控制方式其特点是控制电路结构简单、成本较低,机械特性硬度也较好,能够满足一般传动的平滑调速要求,已在产业的各个领域得到广泛应用。
但是,这种控制方式在低频时,由于输出电压较低,转矩受定子电阻压降的影响比较显著,使输出最大转矩减小。
另外,其机械特性终究没有直流电动机硬,动态转矩能力和静态调速性能都还不尽如人意,且系统性能不高、控制曲线会随负载的变化而变化,转矩响应慢、电机转矩利用率不高,低速时因定子电阻和逆变器死区效应的存在而性能下降,稳定性变差等。
因此人们又研究出矢量控制变频调速。
2.2电压空间矢量(SVPWM)控制方式它是以三相波形整体生成效果为前提,以逼近电机气隙的理想圆形旋转磁场轨迹为目的,一次生成三相调制波形,以内切多边形逼近圆的方式进行控制的。
经实践使用后又有所改进,即引入频率补偿,能消除速度控制的误差;通过反馈估算磁链幅值,消除低速时定子电阻的影响;将输出电压、电流闭环,以提高动态的精度和稳定度。
变频控制原理1. 引言变频控制是一种通过改变电机的供电频率来控制电机运行速度的技术。
它在工业自动化、能源节约和电机控制等领域有着广泛的应用。
本文将详细介绍与变频控制原理相关的基本原理,包括变频器的工作原理、电机的特性和调速方法等。
2. 变频器的工作原理变频器是实现变频控制的关键设备,它通过改变输入电源的频率和电压来控制电机的转速。
变频器由整流器、滤波器、逆变器和控制电路等组成。
整流器将交流电源转换为直流电源,滤波器用于平滑输出电压。
逆变器将直流电源转换为可调的交流电源,其输出频率和电压可以根据控制信号进行调节。
控制电路用于接收来自外部的控制信号,并将其转化为逆变器的控制信号。
变频器的工作原理可以简单地描述为:变频器接收来自外部的控制信号,经过控制电路的处理后,将其转化为逆变器的控制信号。
逆变器将直流电源转换为可调的交流电源,输出给电机。
通过改变逆变器的输出频率和电压,可以实现对电机转速的精确控制。
3. 电机的特性在理解变频控制原理之前,有必要了解电机的特性。
电机的运行速度与输入电压和负载有关。
通常情况下,电机的转速与输入电压成正比,并且在额定负载下,它们之间存在一个线性的关系。
电机的转矩与输入电压的平方成正比,并且在额定负载下,它们之间存在一个线性的关系。
当负载增加时,电机的转矩也会增加,但转速会下降。
这是因为在负载增加的情况下,电机需要提供更多的转矩来克服负载的阻力。
电机的效率与输出功率和输入功率之间的比值有关。
电机的效率越高,输出功率越大,输入功率越小。
在实际应用中,为了提高电机的效率和节约能源,需要对电机的转速进行精确控制。
4. 变频控制原理变频控制原理是基于电机的特性进行设计的。
通过改变电机的供电频率和电压,可以精确控制电机的转速和转矩。
变频器通过改变逆变器的输出频率和电压来实现对电机的控制。
在变频控制中,可以根据需要选择不同的调速方法。
常用的调速方法有电压调制方式、频率调制方式和矢量控制方式。
变频器控制电机原理随着现代工业的不断发展,变频器逐渐成为了现代工业中不可或缺的电力设备。
变频器的作用是可以调整交流电的电压和频率,从而控制电机的转速。
变频器主要是通过CPU电路将输入的电源频率转换为可控制的直流信号,通过控制直流信号的宽度和频率,控制电机的速度和输出功率。
变频器的控制原理可以简单地概括为三个方面:电源电路、控制芯片和输出电路。
电源电路主要由整流电路和滤波电路组成,其作用是将外部输入的交流电源变成可供电机使用的直流电源。
控制芯片是整个变频器的核心部分,其作用是接收输入的电压和当前电机的转速信号,然后对输出直流信号进行调整,从而达到电机转速控制的目的。
输出电路则是将控制芯片输出的直流信号转化为电机可以接受的交流信号,从而输出到电机上推动电机旋转。
变频器的操作非常简单,首先通过电源电路将外部输入的交流电源转化为直流电源。
然后通过控制芯片调整输出直流信号的频率和宽度,从而控制电机的转速和输出功率。
最后通过输出电路将直流信号转化为交流信号,从而推动电机旋转。
1. 转速范围广:通过控制芯片可以自由调节电机的转速,从而适应不同负载的需求。
2. 能效高:变频器控制电机可以根据负载的需求调整输出功率,从而达到最佳能效。
3. 运行稳定:由于控制芯片的精准控制,变频器控制电机运行更加平稳,减少了机械振动和噪声。
4. 延长寿命:由于能够精准控制电机的转速和输出功率,变频器控制电机的寿命更长。
变频器控制电机的原理是利用控制芯片调节输出直流信号的宽度和频率,从而达到控制电机转速和输出功率的目的。
这种控制方式具有转速范围广、能效高、运行稳定、寿命长等优点,因此在现代工业中被广泛应用。
变频器控制电机的应用范围非常广泛,包括传统的机械制造和现代的信息技术等行业。
在传统机械制造行业中,变频器控制电机常用于通风设备、水泵、空压机等机电设备,能够有效地降低能源消耗和生产成本,提高生产效率和产品质量。
在现代信息技术行业中,变频器控制电机也被广泛应用于计算机服务器、数据中心、通信设备等较为敏感的电子设备,以使电子设备更加的稳定、高效和安全。
acs510变频器工作原理
ACS510变频器是一种用于控制电机转速的设备,它通过改变电源频率和电压来调节电机的转速。
其工作原理主要包括以下几个方面:
1. PWM调制,ACS510变频器采用脉宽调制(PWM)技术,通过调节开关器件的导通时间来控制输出电压的大小,从而实现对电机的精准控制。
PWM技术可以使变频器输出的电压和频率保持在一定范围内,从而实现对电机转速的精确调节。
2. 电压变频控制,ACS510变频器通过改变输入电压的大小和频率来控制电机的转速。
通过调节变频器内部的电路,可以实现对电机的启动、加速、减速和停止等操作,从而满足不同工况下的转速要求。
3. 矢量控制,ACS510变频器采用矢量控制技术,可以实现对电机转矩和转速的精确控制。
矢量控制技术可以使电机在各种工况下都能够保持稳定的性能,同时还可以提高电机的动态响应能力和效率。
4. 内部保护功能,ACS510变频器内置了多种保护功能,可以对电机和变频器本身进行全面的监测和保护。
例如过载保护、短路保护、过压保护、欠压保护等,可以有效地保护电机和变频器不受损坏。
总的来说,ACS510变频器通过PWM调制、电压变频控制、矢量控制等技术实现对电机转速的精确控制,并且具有全面的内部保护功能,能够满足各种工业场合对电机控制的需求。
变频器控制电机转速原理变频器主要由整流(交流变直流)、滤波、再次整流(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成的。
本文中所指的电机为感应式交流电机,在工业中所使用的大部分电机均为此类型电机。
感应式交流电机(以后简称为电机)的旋转速度近似地确决于电机的极数和频率。
由电机的工作原理决定电机的极数是固定不变的。
由于该极数值不是一个连续的数值(为2的倍数,例如极数为2,4,6),所以一般不适和通过改变该值来调整电机的速度。
另外,频率能够在电机的外面调节后再供给电机,这样电机的旋转速度就可以被自由的控制。
因此,以控制频率为目的的变频器,是作为电机调速设备的优选设备。
结论:改变频率和电压是最优的电机控制方法。
如果仅改变频率而不改变电压,频率降低时会使电机出于过电压(过励磁),导致电机可能被烧坏。
因此变频器在改变频率的同时必须要同时改变电压。
输出频率在额定频率以上时,电压却不可以继续增加,最高只能是等于电机的额定电压。
工频电源:由电网提供的动力电源(商用电源)。
起动电流:当电机开始运转时,变频器的输出电流。
变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱动。
电机在工频电源供电时起动和加速冲击很大,而当使用变频器供电时,这些冲击就要弱一些。
工频直接起动会产生一个大的起动起动电流。
而当使用变频器时,变频器的输出电压和频率是逐渐加到电机上的,所以电机起动电流和冲击要小些。
通常,电机产生的转矩要随频率的减小(速度降低)而减小。
减小的实际数据在有的变频器手册中会给出说明。
通过使用磁通矢量控制的变频器,将改善电机低速时转矩的不足,甚至在低速区电机也可输出足够的转矩。
1、当变频器调速到大于50Hz频率时,电机的输出转矩将降低通常的电机是按50Hz电压设计制造的,其额定转矩也是在这个电压范围内给出的。
因此在额定频率之下的调速称为恒转矩调速.(T=Te,P<=Pe)变频器输出频率大于50Hz频率时,电机产生的转矩要以和频率成反比的线性关系下降。
电机转速是如何通过变频器控制的
1.变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱
动。
电机在工频电源供电时起动和加速冲击很大,而当使用变频器供电时,这些冲击就要弱一些。
工频直接起动会产生一个大的起动起动电流。
而当使用变频器时,变频器的输出电压和频率是逐渐加到电机上的,所以电机起动电流和冲击要小些。
通常,电机产生的转矩要随频率的减小(速度降低)而减小。
减小的实际数据在有的变频器手册中会给出说明。
通过使用磁通矢量控制的变频器,将改善电机低速时转矩的不足,甚至在低速区电机也可输出足够的转矩。
2.当变频器调速到大于50Hz频率时,电机的输出转矩将降低
通常的电机是按50Hz电压设计制造的,其额定转矩也是在这个电压范围内给出的。
因此在额定频率之下的调速称为恒转矩调速。
(T=Te,Pv二Pe)变频器输出频率大于50Hz频率时,电机产生的转
矩要以和频率成反比的线性关系下降。
当电机以大于50Hz频率速度运行时,电机负载的大小必须要给予考虑,以防止电机输出转矩的不足。
举例,电机在100Hz时产生的转矩大约要降低到50Hz时产生
转矩的1/2。
因此在额定频率之上的调速称为恒功率调速。
(P=Ue*Ie)
3.变频器50Hz以上的应用情况。
大家知道,对一个特定的电机来说,其额定电压和额定电流是不变的。
如变频器和电机额定值都是: 15kW/380V/30A ,电机可以工作在
50Hz 以上。
当转速为50Hz时,变频器的输出电压为380V,电流为30A。
这
时如果增大输出频率到60Hz ,变频器的最大输出电压电流还只能为
380V/30A 。
很显然输出功率不变。
所以我们称之为恒功率调速。
这时的转矩情况怎样呢?
因为P=wT(w:角速度,T:转矩)。
因为P不变,w增加了,所以转矩会相应减小。
我们还可以再换一个角度来看:
电机的定子电压U=E+I*R(I 为电流,R 为电子电阻,E 为感应电势)
可以看出,U,I 不变时,E 也不变。
而E=k*f*X , K常数,f:频率,X:磁通),所以当f由50-->60Hz
时,X 会相应减小
对于电机来说,T=K*I*X,(K:常数,I:电流,X:磁通),因此转矩T 会跟着磁通X 减小而减小。
同时,小于50Hz时,由于I*R很小,所以U/f=E/f不变时,磁通(X)为常数。
转矩T 和电流成正比。
这也就是为什么通常用变频器的过流能力来描述其过载(转矩)能力。
并称为恒转矩调速(额定电流不变-->
最大转矩不变)
结论:当变频器输出频率从50Hz 以上增加时,电机的输出转矩会
减小。
4.其他和输出转矩有关的因素。
发热和散热能力决定变频器的输出电流能力,从而影响变频器的输出转矩能力。
载波频率:一般变频器所标的额定电流都是以最高载波频率,最高环境温度下能保证持续输出的数值。
降低载波频率,电机的电流不会受到影响。
但元器件的发热会减小。
环境温度:就象不会因为检测到周围温度比较低时就增大变频器保护电流值。
海拔高度:海拔高度增加,对散热和绝缘性能都有影响。
一般
1000m 以下可以不考虑。
以上每1000 米降容5% 就可以了。
5.矢量控制是怎样改善电机的输出转矩能力的?
1:转矩提升
此功能增加变频器的输出电压(主要是低频时),以补偿定子电阻上电压降引起的输出转矩损失,从而改善电机的输出转矩。
改善电机低速输出转矩不足的技术
使用矢量控制,可以使电机在低速,如(无速度传感器时)1Hz (对4
极电机,其转速大约为30r/min )时的输出转矩可以达到电机在50Hz
供电输出的转矩(最大约为额定转矩的150 %)。
对于常规的V/F 控制,电机的电压降随着电机速度的降低而相对增加,这就导致由于励磁不足,而使电机不能获得足够的旋转力。
为了补偿这个不足,变频器中需要通过提高电压,来补偿电机速度降低而
引起的电压降。
变频器的这个功能叫做转矩提升(*1)。
转矩提升功能是提高变频器的输出电压。
然而即使提高很多输出电压,电机转矩并不能和其电流相对应的提高。
因为电机电流包含电机产生的转矩分量和其它分量(如励磁分量)。
矢量控制把电机的电流值进行分配,从而确定产生转矩的电机电流
分量和其它电流分量(如励磁分量)的数值。
矢量控制可以通过对电机端的电压降的响应,进行优化补偿,在不
增加电流的情况下,允许电机产出大的转矩。
此功能对改善电机低速
时温升也有效。
