佳能iR3300 数码复印机维修代码

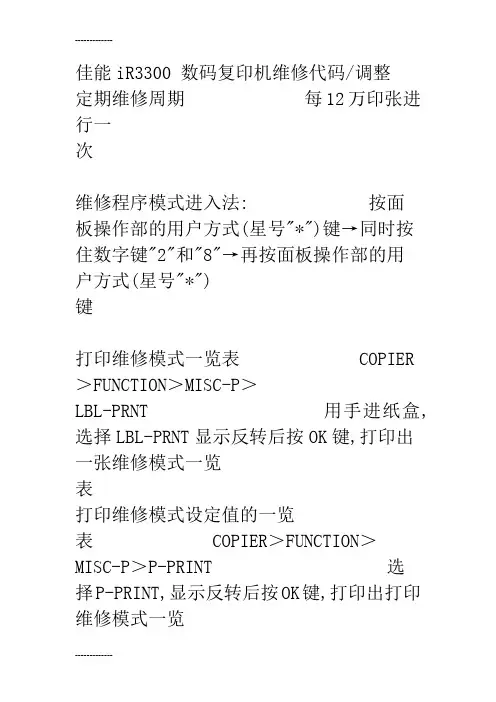

佳能iR3300 数码复印机维修代码/调整定期维修周期每12万印张进行一次维修程序模式进入法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修模式一览表 COPIER ＞FUNCTION＞MISC-P＞LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表打印维修模式设定值的一览表 COPIER＞FUNCTION＞MISC-P＞P-PRINT 选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表打印操作面板的按键输入记录 COPIER＞FUNCTION＞MISC-P＞KEY-HIST 选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录打印卡纸记录/出错代码记录 COPIER＞FUNCTION＞MISC-P＞HIST-PRT 选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表 COPIER ＞FUNCTION＞MISC-P＞USER-PRT 选择USER-PRT,显示反转后按OK键,打印出用户模式一览表故障码清除: 选择ERR,显示反转后按OK键盘(全部操作要在3秒内完成),再将主电源开关OFF/ON用户设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除COPIER＞FUNCTION＞CLEAR ＞MMI 选择MMI,显示反转后按OK键;OFF/ON主电源开关E000～E004定影故障码清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ONE032清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E717清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E345清除 COPIER＞FUNCTION ＞CLEAR＞E345-CLR 选择E345-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E345E355清除 COPIER＞FUNCTION ＞CLEAR＞E355-CLR 选择E355-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E355清除维修模式的后备数据 COPIER＞FUNCTION＞CLEAR＞SERVICE 选择SERVICE,显示反转后按OK键;OFF/ON主电源开关清除卡纸记录 COPIER＞FUNCTION＞CLEAR＞JAN-HIST 选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关清除出错记录 COPIER＞FUNCTION＞CLEAR＞ERR-HIST 选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关用户模式[系统管理]密码的清除 COPIER＞FUNCTION＞CLEAR＞PWD-CLR 选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关主控板计数的维修计数器的清除 COPIER＞FUNCTION＞CLEAR＞CNT-MCON 选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关DC板计数的维修计数器的清除 COPIER＞FUNCTION＞CLEAR＞CNT-DCON 选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关美能达彩色机代码C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换C0208，PC感光鼓充电电晕故障--充电座需要维修更换C0500,定影加热辊预热故障C0501,定影压力辊加热故障C0510,加热辊异常低温C0511,压力辊异常低温C0520,加热辊异常高温C0521,压力辊异常高温测到异常低的碳粉浓度C0F31,青色ATDC感应器检测到异常高的碳粉浓度C0F32,红色ATDC感应器检测到异常低的碳粉浓度C0F33,红色ATDC感应器检测到异常高的碳粉浓度C0F34,黄色ATDC感应器检测到异常低的碳粉浓度测到异常高的碳粉浓度C0F36,黑色ATDC感应器检测到异常低的碳粉浓度C0F37,黑色ATDC感应器检测到异常高的碳粉浓度C0F3A,青色ATDC感应器调整故障C0F3B，红色ATDC感应器调整故障整故障C0F3D，黑色ATDC感应器调整故障C13C8,新转印清洁器复位故障C13CA，新定影部件复位故障C13D1.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC13D2,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC13D3,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC13D4,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMHP8150维修代码马达运转错误 1.重新启动打印机；惠普系列激光打印机，大多数通过面板的液晶显示，可以迅速找出故障原因，下面列表为常见的错误代码及其解释。

E000 定影升温故障E001 0001 主定影超温E001 0002 副定影超温E001 0003 定影超温E002 予热异常E003 予热异常E004 0001 定影灯SSR短路E004 0002 定影灯电源继电器异常定影灯电源继电器连续ON E005 定影清洁卷筒纸故障电机故障E010 主电机M1故障E014 定影电机M2故障电机启动1秒后,转速未能稳定E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上E030 总计数器CNT1开路t4 检查时检测到计数器CNT1开路E032 选购件复印控制计数器2-bit5 检查时检测到计数器CNT2开路E051 横向对位故障E064 高压输出不良(一次,转印,显影) 高压控制信号与高压输出值之差超过规定数E100 0001 激光原位信号(BD)故障图象形成中未产生J08-2的BD信号(2页以上进纸时)E100 0002 激光原位信号(BD)故障激光ON后2秒,未产生J08-2的BD信号(1页进纸时)E110 激光扫描电机异常激光扫描电机ON后未达到规定的速度;达到一定的速度后又偏离规定的速度E191 DC板和复合电源板通信不良E202 扫描电路(不显示代码,键盘锁住) 电源开关ON后或按复印键后10秒内,未产生扫描原位信号;扫描原位传感器PS1或扫描电机M3故障E220 原稿扫描曝光灯异常待机时检测到灯ON,复印时检测到灯OFF;扫描开始后(荧光灯点亮后)在规定时间内灯亮度超过规定值E240 图象处理电路板内通信不良图象处理电路板(IPU)内DC-CPU与IP-CPU之间通信出错E243 IPU板与操作面板通信不良图象处理电路板(IPU)与操作面板CPU通信不良E261 零交叉信号异常E300 0000 下载的数据和复印机机型不符E300 0001 图象处理电路板的ROM版本图象处理电路板上的2个快闪ROM(FLASH-ROM)版本不同E301 原稿扫描曝光灯亮度异常原稿曝光灯ON后的一定时间灯亮度传感器检测到灯亮度未达到规定数E315 0001 图象处理电路板的DRAM 电源ON时,图象压缩伸长用过程E315 0002 图象处理电路板的DRAM 打印输出的图象数据符号化时出故障E315 0003 图象处理电路板的DRAM 复印或FAX读取的图象数据符号化时出故障E315 0004 图象处理电路板的DRAM 打印数据存储的图象数据符号化时出故障E601 SCSI板与复印机电路板通信不良SCSI的CPU与IP-CPU 通信中途中断时E601 0000 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI的应答内容不正常E601 0001 SCSI板与复印机电路板通信不良通信初期检查时E601 0002 SCSI板与复印机电路板通信不良通信初期检查时E601 0003 SCSI板与复印机电路板通信不良通信初期化检查时E601 0004 SCSI板与复印机电路板通信不良通信初期化检查时E601 0005 SCSI板与复印机电路板通信不良通信初期化检查时E601 0006 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI在规定的时间未应答E601 0007 SCSI板与复印机电路板通信不良复印机在规定的时间未向SCSI接口板发送应答信号E601 0008 SCSI板与复印机电路板通信不良复印机对SCSI接口板发送的指令,3次以上送NAKE601 0010 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI接口板3次以上送NAK.E603 SCSI接口板D1上的保险丝开路SCSI接口板D1上的保险丝开路E604 图象处理电路板的DRAM 向图象存储器DRAM写入图象数据时检测到写入不良E605 图象处理电路板的DRAM 检测到图象存储器电池的电压太低E674 FAX单元异常FAX单元发送或接收信息时检测到异常。

佳能复印机维修代码?佳能复印机维修代码,Free Flash Games c1 佳能NPA2Z型复印机复印图像全白故障现象：复印出来的稿件全是一片白色，没有任何图像。

分析与检修：开机复印，观察发现空白曝光灯在原稿台前进过程中不亮。

检查各印制电路板上的接插件，及各电晕器之间连接用的高压电缆线的接插件，均接触良好。

试将服务方式I/O显示方式的地址置于EA，发现电晕器从前旋转到后期间均为高电平，由此判断高压变压器或显影偏压控制电路有故障。

经仔细检查，发现高压变压器HVT损坏。

处理方法：更换为同型号HVT后试机，故障排除。

2 佳能NPA2Z型复印机复印图像全黑故障现象：不管原稿台上放置的是白纸还是图像，复印出来的全是一片黑色，无任何字符。

分析与检修：引起复印图像全黑的原因主要有：1）曝光灯不亮；2）电晕器不良；3）光路系统工作异常；4）感光鼓损坏或接地不良。

加电开机，使复印进入复印状态，观察发现原稿扫描曝光灯不亮。

关机拔下曝光灯用电源接插件J17，用万用表R×1挡测J17①、②脚之间的电阻值为1Ω左右。

再接通接插件J17，将万用表AC 6V挡COM表笔接灯调节器上的接插件J202④脚、OUTPUT表笔接J302的③脚，打开电源，在原稿台前进过程中测电压为0.3V左右，由此判断DC控制器不良。

经仔细检查，发现DC控制器已损坏。

处理方法：更换为同型号DC控制器后试机，故障排除。

3 佳能NP270型复印机复印件上有纵向黑带故障现象：复印图像在走纸方向出现黑色条带。

分析与检修：按“缩小/放大”键，纵向黑带位置不变，由此判断故障的原因主要有：1）曝光灯有问题；2）清洁器与感光鼓间有异物；3）感光鼓上部分区域只充电不曝光；4）热辊磨损后墨粉硅油泥透过磨损处浸出。

经逐一仔细检查，发现曝光灯已损坏了2个。

处理方法：更换2个24V/1.6W曝光灯后试机，故障排除。

4 佳能NP270型复印机复印件上有纵向黑带故障现象：复印过程中，复印件突然变黑，但黑中有字。

佳能复印机维修手册佳能复印机维修代码CANON 佳能NP-2020/3020/3100/3200/3300复印机故障码E00定影故障码清除关电源开关，拆下机器左侧后下边的调整盖；打开电源开关后按调整板上维修程序工作开关SW1；关电源开关后再打开E000 予热未完成电源开关ON后1分钟,A503,J313-9的热敏电阻TH1,A503,副CPU Q302-39(AN5口)检测到定影温度低于100度表示可能是热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;固态继继电器SSR故障;主板故障E001 定影超温A503,J313-9的热敏电阻TH1,,A503,副CPU Q302-39(AN5口)检测到定影温度超过220度;或热敏电阻TH1短路, 当A503,Q309-14="1",超过3秒后Q309-13="0"使: 1,A508,J303-7,ACOFF*="0"电源开关继电器RL1动作切断AC电源;2,E00*→A503,副CPU Q302-51(PF4口),将E00故障存储到内存, 如果故障排除后不将存储在内存的E00故障码清除开机后一定时间A504,A504门阵列电路Q303-29(PT21口)→A505,Q367-2,15 的RLY="0"→A508,Q367-16 ACOFF*仍旧使电源开关继电器RL1动作切断AC电源E004 SSR短路电源开关ON后,当A503,J325-1定影启动信号HTRD为OFF,"0V"时A508,J326-2的SSRON检查信号却检测到SSRON="1"超过3秒E030 计数器CNT1开路A504门阵列电路Q303-29(PT43口)→A505,Q338-b="1",c,J323-1 总计数器驱动信号TCNTD* ="0"时Q339-C的总计数器CNT1开路检测信号EXTCNT*="0"→A502主CPU Q301-41(AN7口)E202 扫描电路故障电源开关ON后,15秒内扫描初始化未完成;15秒内AE扫描未完成返回动作;曝光后10秒内扫描未完成返回动作注:该故障发生时不出现故障码,仅操作面板全部按键被缩锁住E210 镜头电路故障电源开关ON后,20秒内A503,副CPU Q302-47(PF0口),J311-6镜头原位传感器LHP(Q2)未检测镜头初始化完成(未停在1:1位置);按复印键后,20秒内镜头未到选定倍率位置;或A503,副CPU Q302-49(PF2口),302-2间隔挡光板原位传感器SBHP(Q2)未检测到间隔挡光板E221 曝光灯电路故障A503,副CPU Q302-26(INT1),J311-603-5←J603-2零交叉信号(ZXDP)不稳定E400 ADF电路故障主板与ADF板通讯出错E500 分页器电路故障主板与分页器板通讯出错E700 主板电路故障电源开关ON后A507,IPC(Q304)无法初始化CANON 佳能NP-2020/3020/3100/3200/3300复印机维修资料OPC感光鼓直径:φ30毫米;型号:NPG-8;产品编号:F43-4101-300 单组份墨粉型号:NPG-8墨粉;产品编号:F41-9601-320镜头使用可变焦距的镜头缩小时非图像区的消电使用可移动的间隔曝光挡板根据缩小倍率移动间隔曝光挡板位置使预曝光灯的光折射到鼓上进行曝光消电维修程序调整用电路板上电位器;SW1;R1,R2,R3的功能J51-9,VR1 →A502 J312-4→J311-4→J701-1 AE传感器增益(AEGN)调整J51-5,VR2→A503 J312-8 AE传感器斜率(AEAVL)调整J51-3,VR3→A503 J312-10 前沿空白(PRWWA)调整顺时针转动VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准2.0±1.0毫米,J51-4,VR4→A503 J312-9 第二页前沿空白(PRWWAB)调整顺时针转动VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准2.0±1.0毫米,J51-2,VR5→A503 J312-11 前沿对位(RGAVL)调整顺时针转动VR5前沿对位宽度增大J51-6,SW1→A506 J312-7维修程序工作开关(SRSW)J51-10,R1→A506 J312-3(AEMN) R1断开取消电源ON时的AE 功能优先J51-11,R2→A506 J312-2(SZKL) R2断开取消原稿检测功能J51-12,R3→A506 J312-1ATCLK R3断开取消自动复位功能主板高压单元A503,J305-1→J801-7 鼓充电栅极电压ON/控制信号(GRDON/) GRDON/="1"时鼓充电栅极电压=0,作为前沿空白消电,连续复印时纸间非图像区的消电A502,J305-2→J801-6 鼓充电栅极电压调整电位器VR301(GRAVL) GRBC 调整标准鼓栅极电压=-794±4VA503,J305-3→J801-5 主充/转印高压ON/控制信号(HVTON/) A509,J305-4→J801-4 高压单元供电+24VAA503,J305-5→J801-3 显影AC偏压ON/控制信号(ACBON/) 1300V p-pA503,J305-6→J801-2 显影DC偏压调整信号(DCBC/) (DCBC)在16～6V之间变化,→高压单元J801-2 DCBC 控制直流显影偏压在-80～-450V之间变化A509,J305-7→J801-1 高压单元供电GND主板A503,J325-1（定影灯SSR ON驱动命令信号HTRD +5V）→定影灯SSR -3（SSR -4 GND）定影灯SSR -1，2→SSR导通检测电路板CANON 佳能NP-2020/3020/3100/3200/3300复印机测试/调整维修程序工作模式1,按维修程序调整用电路板上的维修程序工作开关SW1进入维修程序模式2,用数字键,键入维修程序号→按分页/分组键执行维修程序工作模式3,再按分页/分组键停止执行维修程序工作模式维修程序模式号4,按调整电路板上维修程序工作开关SW1(或关电源开关)退出工作模式.0 AE传感器增益调整稿台上放试印稿1,稿台放试印稿,用数字键,键入维修程序号0 "AE传感器增益(AEGN)调整"2,按分页/分组键,执行AE传感器增益调整,扫描曝光灯架将移动到AE测量点并使曝光灯ON大约8秒;调整VR1使显示值=20(2.0V) 3,按分页/分组键,停止执行AE传感器增益调整,曝光灯OFF,扫描曝光灯架将返回到原位;稿台上改换为放报纸1,按分页/分组键,扫描灯架移动到AE测量点曝光灯ON大约8秒,将AE传感器读出的报纸稿的输出电压显示值记下2,按分页/分组键,曝光灯OFF,扫描曝光灯架将返回到原位;页数显示为"0"1 AE传感器斜率调整3,用数字键,键入维修程序号1, "AE传感器斜率调整"4,按分页/分组键,调整VR2,使AE传感器的输出电压显示值=读出的报纸稿的显示值5,按分页/分组键,停止调整,曝光灯OFF,扫描曝光灯架将返回到原位;2 电源频率显示例:-05表示电源电压的频率49.5Hz3 予曝光灯和主电机ON4 操作面板全部LED灯ON5 原稿尺寸传感器-0输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)6 原稿尺寸传感器-1输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)7 原稿尺寸传感器-2输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)AE复印模式AE模式原稿浓度扫描检测时,曝光灯电压固定在70V;AE传感器接受到的光越强输出电压越低,根据AE传感器输出电压控制直流显影偏压AE传感器输出电压低于1.0V时保持在1.0V;超过AE传感器斜率调整电位器VR2 AEAVL的设定值时曝光灯亮度调整复印机前门内的复印浓度调整电位器HDVL→A502 J324-3(模拟口),CPU根据复印浓度调整电位器HDVL的电压,使A502,J303-4曝光灯亮度控制信号LINT在16～10V之间变化→曝光灯控制板J603-3)使灯控制板J602-1,3的曝光灯电压在165～100V之间变化鼓充电栅极电压调整主板A502,J305-2的鼓充电栅极电压调整电位器VR301(GRAVL)→高压单元J801-6 GRBC 调整标准鼓栅极电压=-794±4V显影偏压调整直流显影偏压在初始旋转;AE检测;扫描灯架返回;最后旋转期间为-320V操作面板上的复印浓度浓/淡键可使A503 J305-6的直流显影偏压控制信号(DCBC)在16～6V之间变化,→高压单元J801-2 DCBC 控制直流显影偏压在-80～-450V之间变化。

佳能复印机故障代码总结及故障代码解决方案大全佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值*4* ERROR OK（NP3050、3030、6030、4050）SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值[4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良*4* ERROR *（NP6050）主板图像处理板不良*28* 412 [START] （NP7163）图像处理板不良复合电源板FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4* ERROR *（NP6050）清洁纸带棉布传感器故障[6] 619按*OK（NP6330）主控板（DC）不良*6* WEB同时按维修开关和清除键（NP3050）图像处理板不良COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良）NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多*4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良）*4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良）*4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时， ?秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路(NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

佳能复印机错误代码细节维修模式：IR2320j/3300幵机后按*键，再按2.8 （同时按），再按* （几秒内完成）iR C2220按左右键三秒，然后按菜单键E602的详细情况[HDD格式化]当硬盘驱动器格式化后机器首次启动时，需要比平常花费更长的时间完成启动过程［补救措施］当执行HD-CLEAR时，所涉及的分区的所有内容（文件、子目录）将损失当机器在执行HD-CLEAN 时关闭后实际格式化在机器启动时进行。

这时，启动屏幕显示进程条，其边缘在大约5min内达到终点。

确定不要在进程条移动时关闭电源。

此功能（即模式项）无法用于BOOTDEV和D0SDEV4 ;要重新格式化这2个分区的任何一个，必须使用SST。

记住在维修模式中格式化硬盘驱动器必须为完全格式化。

- HD-CHECK 如果当数据写入到硬盘驱动器时切断电源，有可能发生扇区写入中止。

当在这样的扇区上运行HD-CHECK 时，将进行维修，但扇区中的所有数据将丢失。

写入中止的扇区可仅通过HDD-CHECK （0）进行维修；如果类型-类型不为0,任务将限于FS水平的检查。

如果含有控制区的一个重要扇区出现写入中止的扇区，则无法修复;您必须执行硬盘驱动器格式化。

- 更换硬盘驱动器1. 关闭主开关。

2. 连接新的硬盘驱动器。

3. 在安全模式中启动机器。

4. 连接SST,并执行完全格式化。

5. 使用SST，下I载系统软件（系统、语言、RUI）。

6. 关闭然后再打开电源。

（机器启动可能需要花费大约5min）清E000000-000代码：幵机后按*键，再按2.8 （同时按），再按* （几秒内完成）。

按COPIER-FUNCTION-CLEAR-ERR-OK 。

关机再打开。

佳能复印机维修代码及故障分析1E000 加热器断加热开关故障；热敏电阻检测电源接通后一分钟未达到100度；DC控制器故障；SSR可控硅故障E001 热敏电阻短路SSR故障；热敏电阻输出超过200度；DC控制器PCB 故障E030 计数器CN1短路计数器打开或关闭前立即检测；DC控制器P CB故障打开为0,关闭为1正常E202 扫描电机M2故障DC故障；扫描初始位置传感器Q4故障；扫描器通电后10秒后未完成,这时不显示任何编码,键AE回移3秒内未完成.曝光后5秒内未完成回移.E210 镜头原位传感器Q1故障镜头电机M3故障；DC故障E221 灯调节器故障DC故障E400 A DF控制器故障ADF电源故障与A DF通讯错误不能消除，检查ADF 传感器和电机ADF传感器故障；DC故障E500 分页器故障选择控制器故障；DC故障E700 DC故障IPC(Q304)在通电后未能初始化与选件的连接GP405部分故障代码定影部分故障E00×主灯700W,中间加温;副灯600W,2边加温;定影上辊加-900V 清洁偏压清除上辊粘附的负极性墨粉E000 定影升温故障电源开关ON后4.5秒,主热敏电阻TH1检测到定影温度低于55度, J426(白线,大约1000～1400K欧母) 热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC板或图象处理板故障E001 0001主定影超温主热敏电阻TH1检测到定影温度超过220度达2秒,主热敏电阻TH1短路(J426白线≈0欧母,正常1000～1400K欧母);E001 0002 副定影超温副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2短路(J426黑线≈0欧母,正常40～50K欧母); J426(黑线,大约40～50K 欧母)E001 0003定影超温(副热敏电阻TH2开路)副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2开路;E002 予热异常定影温度从达到40度后到75度在31秒以上;从达到75度后到100度在23秒以上;从达到100度后到120度在19秒以上;从达到120度后到140度在19秒以上;从达到140度后到160度在19秒以上;从达到160度后到170度在15秒以上E003 予热异常定影预热完成后,主/副热敏电阻TH1/TH2又检测到定影温度低于100度E004 0001 定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒E004 0002定影灯电源继电器异常定影灯电源继电器连续ONE005 定影清洁卷筒纸故障当定影清洁卷筒纸驱动电磁铁SL5的驱动计数器计数达到360,000次时(相当于145,000张A4纸)显示报警信息,超过规定数(480,000,相当于160,000张A4纸)机器停止运行,显示E005.电机故障E010 主电机M1故障电机启动9秒后,转速未能稳定(J102B-12的电机锁住信号M1LCK="1")正常旋转时电机转速偏离规定数达9秒J102B-12的电机锁住信号M1LCK,在用I/O＞DC-CON ＞P003-bit0检查时待机时;转速稳定时J102B-11的电机驱动信号M1D/, 在用I/O＞DC-CON ＞P005-bit0 检查时待机时;旋转时E014 定影电机M2故障电机启动1秒后,转速未能稳定(J115A-6的电机锁住信号M2LCK="1")正常旋转时电机转速偏离规定数达1秒J115A-6的的电机锁住信号M2LCK,在用I/O＞DC-CON ＞P003-bit2检查时待机时;转速稳定时J115A-7的电机驱动信号M2D/, 在用I/O＞DC-CON ＞P005-bit0检查时待机时;旋转时E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上,新机安装时加粉信号保持"0"达10分钟以上计数器故障E030 总计数器CNT1开路J115-A10计数器驱动信号CNT1D/=0时,在用I/O＞DC-CON ＞P012-bit4 检查时检测到计数器CNT1开路E032 选购件复印控制计数器J115-A12计数器驱动信号CNT2D/=0时,在用I/O＞DC-CON ＞P012-bit5 检查时检测到计数器CNT2开路E051 横向对位故障横向对位电机M9启动后,J102-A8横向对位传感器PS10未检测到横向对位，原位信号：在用I/O＞DC-CON ＞P004-bit11 检查横向对位传感器PS10时检测到对位原位信号不为"0"E064 高压输出不良(一次,转印,显影)高压控制信号与高压输出值之差超过规定数，进入维修程序模式,选择COPIER＞ADJUST＞HV-PRI 检查数据是否偏离规定数E100 0001 激光原位信号(BD)故障图象形成中未产生J08-2的BD信号(2页以上进纸时)E100 0002 激光原位信号(BD)故障激光ON后2秒,未产生J08-2的BD信号(1页进纸时),注:BD=LSYNCE110 激光扫描电机异常激光扫描电机ON后未达到规定的速度;达到一定的速度后又偏离规定的速度，在用I/O＞DC-CON ＞P003-bit1 检查J104-A1 的电机锁住信号M4LCK待机时;转速稳定时E191 DC板和复合电源板通信不良通信数据的总和检查连续3次发生异常(DC 板LED200 以OFF 4秒,0.5秒间隔ON/OFF 6次的间隔循环); 通信数据8秒以上不更新(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 5次的间隔循环)E202扫描电路(不显示代码,键盘锁住) 电源开关ON后或按复印键后10秒内,未产生扫描原位信号;扫描原位传感器PS1或扫描电机M3故障E220 原稿扫描曝光灯异常待机时检测到灯ON,复印时检测到灯OFF;扫描开始后(荧光灯点亮后)在规定时间内灯亮度超过规定值E240 图象处理电路板内通信不良图象处理电路板(IPU)内DC-CPU与IP-CPU 之间通信出错E243 IPU板与操作面板通信不良图象处理电路板(IPU)与操作面板CPU通信不良E261 零交叉信号异常复合电源板J209-A5→J103-A8;J113-B11→J714-B10零交叉信号PZCDI=4频率间隔偏离允许范围E300 0000 下载的数据和复印机机型不符E300 0001图象处理电路板的R OM版本图象处理电路板上的2个快闪ROM(FLASH-ROM)版本不同E301 原稿扫描曝光灯亮度异常原稿曝光灯ON后的一定时间灯亮度传感器检测到灯亮度未达到规定数值E315 0001 图象处理电路板的DRAM电源ON时,图象压缩伸长用过程自诊断故障检查J723或J724的DRAME315 0002 图象处理电路板的DRAM打印输出的图象数据符号化时出故障检查J723或J724的DR AME315 0003 图象处理电路板的D RAM 复印或FAX读取的图象数据符号化时出故障检查J723或J724的DRAME315 0004图象处理电路板的D RAM 打印数据存储的图象数据符号化时出故障检查J723或J724的DRAM小型计算机系统接口(SCSI接口)板D1部分的故障码通过SCSI I/F板使复印机具有扫描功能仅GP405/355/315机用小型计算机系统接口(SCSI=Small Computer System Inteface),IEEE1284标准双向并行接口E601 SCSI板与复印机电路板通信不良SC的CPU与IP-CPU通信中途中断时E601 0000 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI的应答内容不正常E601 0001 SC SI板与复印机电路板通信不良通信初期检查时E601 0002SC SI板与复印机电路板通信不良通信初期检查时E601 0003 SCSI板与复印机电路板通信不良通信初期化检查时E601 0004 SCSI板与复印机电路板通信不良通信初期化检查时E601 0005 SCSI板与复印机电路板通信不良通信初期化检查时E601 0006 SCS I板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI在规定的时间未应答E601 0007 SCSI板与复印机电路板通信不良复印机在规定的时间未向SCSI 接口板发送应答信号E601 0008 SCS I板与复印机电路板通信不良复印机对SCSI接口板发送的指令,3次以上送NAK .E601 0010 SCS I板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI接口板3次以上送NAK.E603 SCSI接口板D1上的保险丝开路SCSI接口板D1上的保险丝开路E604 图象处理电路板的DRA M向图象存储器DRAM写入图象数据时检测到写入不良检查J723或J724的DRAME605 图象处理电路板的D RAM 检测到图象存储器电池的电压太低检查J723或J724的DRAM与复印机电路板通信不良E674 FA X单元异常FAX单元发送或接收信息时检测到异常E677 0001 打印板启动不良打印板(DPL I/F板)来的POWER-ON信号未到图象处理电路板;打印板与系统母板间接触不良E677 0002 打印板和IP-CP U通信不良打印板和复印机IP-CPU通信不良E677 0003 打印板初始化不良打印板和复印机IP-CPU通信不良E677 0004 打印板和IP-CP U通信不良打印板和复印机IP-CPU通信不良E677 0005 打印板初始化不良打印板初始化后的检查总和故障E677 0006PDL数据展开时定时故障打印板和复印机IP-CPU通信不良仅表示故障历史,E677的0006检测到时打印板清零,数据消除E710 图象处理电路板内I PC过程自诊断故障电源ON时,图象处理电路板内的IPC过程自诊断故障E711 图象处理电路板内IPC通信不良图象处理电路板内的IPC与选购件的IPC 通信不良E712 图象处理电路板与进稿器通信不良通信中途中断E713 图象处理电路板与分页器通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环E716 图象处理电路板与工作台通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环E717 DC电路板与N E复印数据控制器-A1通信不良通信中途中断J109-4,5 E803 复合电源板输出电压异常检查萤光灯两端玻璃变黑;等待时24V R异常(DC 板LED200 以OFF 4秒,0.5秒间隔ON/OFF 3次的间隔循环);复印时+24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环)风扇锁住故障E805 0002 定影排风扇1(FM2)故障用COPIER＞I/O＞DC-CON＞P011-bit0检查FM2LK锁住信号变化J107-A5E805 0003定影排风扇2(F M3)故障用COPIER＞I/O＞DC-CON＞P011-bit1检查FM3LK锁住信号变化J107-A8E805 0004激光驱动冷却风扇(FM4)故障用COPIER＞I/O＞DC-CON＞P011-bit2检查FM4LK锁住信号变化J112-B8E805 0005 激光扫描电机冷却风扇1(FM5)用COPIER＞I/O＞DC-CON＞P011-bit3检查FM5LK锁住信号变化J112-A8E805 0006 激光扫描电机冷却风扇2(FM6) 用COPIER＞I/O＞DC-CON＞P011-bit4检查FM6LK锁住信号变化J112-A11E805 0007 清洁排风扇(FM7)故障用COPIER＞I/O＞DC-CON＞P011-bit5检查FM7LK锁住信号变化J112-B14 E805 0008 系统冷却风扇(FM8)故障用COPIER＞I/O＞DC-CON＞P011-bit6检查FM8LK锁住信号变化J112-B17 E805 00010 低压电源冷却风扇1(FM10)故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM10 LK锁住信号变化J118-2E805 00011 低压电源冷却风扇2(FM11)故障用COPIER＞I/O＞DC-CON＞P011-bit12检查FM11 LK锁住信号变化J107-A5E805 00012 读取冷却风扇1(F M12)故障用COPIER＞I/O＞DC-CON＞P011-bit13检查FM12LK锁住信号变化J104-A6E805 00013 读取冷却风扇2(FM13)故障用COPIER＞I/O＞DC-CON＞P011-bit14检查FM13LK锁住信号变化J104-A9E805 00014鼓组件冷却风扇1故障用COPIER＞I/O＞DC-CON＞P011-bit8检查FM14LK锁住信号变化J107-A5E805 00015鼓组件冷却风扇2故障用COPIER＞I/O＞DC-CON＞P011-bit9检查FM15LK锁住信号变化J107-A8E805 00016鼓组件冷却风扇3故障用COPIER＞I/O＞DC-CON＞P011-bit10检查FM16LK锁住信号变化J119-8E805 00017 DC控制板冷却风扇4故障用COPIER＞I/O＞DC-CON＞P011-bit15检查FM17LK锁住信号变化J112-B11E805 00018 光学扫描电机冷却风扇故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM18LK锁住信号变化J104-A12佳能复印机维修代码及故障分析2佳能NP-2020故障代码(日本原装机)佳能复印机定影器故障代码复位方法自诊断代码（Self-diagnostic Codes）是CPU通过传感器检测、判断复印机中主要工作单元或元件出现异常情况的结果。

佳能IR复印机错误代码E000 定影升温故障E001 0001 主定影超温E001 0002 副定影超温E001 0003 定影超温E002 予热异常E003 予热异常E004 0001 定影灯SSR短路E004 0002 定影灯电源继电器异常定影灯电源继电器连续ONE005 定影清洁卷筒纸故障电机故障E010 主电机M1故障E019 废粉满E014 定影电机M2故障电机启动1秒后,转速未能稳定E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上E030 总计数器CNT1开路t4 检查时检测到计数器CNT1开路E032 选购件复印控制计数器2-bit5 检查时检测到计数器CNT2开路E051 横向对位故障E064 高压输出不良(一次,转印,显影) 高压控制信号与高压输出值之差超过规定数E100 0001 激光原位信号(BD)故障图象形成中未产生J08-2的BD信号(2页以上进纸时)E100 0002 激光原位信号(BD)故障激光ON后2秒,未产生J08-2的BD信号(1页进纸时)E110 激光扫描电机异常激光扫描电机ON后未达到规定的速度;达到一定的速度后又偏离规定的速度E191 DC板和复合电源板通信不良E202 扫描电路(不显示代码,键盘锁住) 电源开关ON后或按复印键后10秒内,未产生扫描原位信号;扫描原位传感器PS1或扫描电机M3故障E220 原稿扫描曝光灯异常待机时检测到灯ON,复印时检测到灯OFF;扫描开始后(荧光灯点亮后)在规定时间内灯亮度超过规定值E240 图象处理电路板内通信不良图象处理电路板(IPU)内DC-CPU与IP-CPU之间通信出错E243 IPU板与操作面板通信不良图象处理电路板(IPU)与操作面板CPU通信不良E261 零交叉信号异常E300 0000 下载的数据和复印机机型不符E300 0001 图象处理电路板的ROM版本图象处理电路板上的2个快闪ROM(FLASH-ROM)版本不同E301 原稿扫描曝光灯亮度异常原稿曝光灯ON后的一定时间灯亮度传感器检测到灯亮度未达到规定数E315 0001 图象处理电路板的DRAM 电源ON时,图象压缩伸长用过程E315 0002 图象处理电路板的DRAM 打印输出的图象数据符号化时出故障E315 0003 图象处理电路板的DRAM 复印或FAX读取的图象数据符号化时出故障E315 0004 图象处理电路板的DRAM 打印数据存储的图象数据符号化时出故障E601 SCSI板与复印机电路板通信不良SCSI的CPU与IP-CPU通信中途中断时E601 0000 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI的应答内容不正常E601 0001 SCSI板与复印机电路板通信不良通信初期检查时E601 0002 SCSI板与复印机电路板通信不良通信初期检查时E601 0003 SCSI板与复印机电路板通信不良通信初期化检查时E601 0004 SCSI板与复印机电路板通信不良通信初期化检查时E601 0005 SCSI板与复印机电路板通信不良通信初期化检查时E601 0006 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI在规定的时间未应答E601 0007 SCSI板与复印机电路板通信不良复印机在规定的时间未向SCSI接口板发送应答信号E601 0008 SCSI板与复印机电路板通信不良复印机对SCSI接口板发送的指令,3次以上送NAKE601 0010 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI接口板3次以上送NAK.E603 SCSI接口板D1上的保险丝开路SCSI接口板D1上的保险丝开路E604 图象处理电路板的DRAM 向图象存储器DRAM写入图象数据时检测到写入不良E605 图象处理电路板的DRAM 检测到图象存储器电池的电压太低E674 FAX单元异常FAX单元发送或接收信息时检测到异常E677 0001 打印板启动不良E677 0003 打印板初始化不良打印板和复印机IP-CPU通信不良E677 0004 打印板和IP-CPU通信不良打印板和复印机IP-CPU通信不良E677 0005 打印板初始化不良打印板初始化后的检查总和故障E677 0006 PDL数据展开时定时故障打印板和复印机IP-CPU通信不良仅表示故障历史,E677的0006检测到时打印板清零,数据消除E710 图象处理电路板内IPC过程自诊断故障电源ON时,图象处理电路板内的IPC过程自诊断故障E711 图象处理电路板内IPC通信不良图象处理电路板内的IPC与选购件的IPC通信不良E712 图象处理电路板与进稿器通信不良通信中途中断E713 图象处理电路板与分页器通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环E716 图象处理电路板与工作台通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环E717 DC电路板与NE复印数据控制器-A1通信不良通信中途中断E803 复合电源板输出电压异常检查萤光灯两端玻璃变黑;等待时24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环);复印时+24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环)风扇锁住故障E805 0002 定影排风扇1(FM2)故障E805 0003 定影排风扇2(FM3)故障E805 0004 激光驱动冷却风扇(FM4)故障E805 0005 激光扫描电机冷却风扇1(FM5)E805 0006 激光扫描电机冷却风扇2(FM6)E805 0007 清洁排风扇(FM7)故障E805 0008 系统冷却风扇(FM8)故障E805 00010 低压电源冷却风扇1(FM10)故障E805 00011 低压电源冷却风扇2(FM11)故障E805 00012 读取冷却风扇1(FM12)故障E805 00013 读取冷却风扇2(FM13)故障E805 00014 鼓组件冷却风扇1故障E805 00015 鼓组件冷却风扇2故障E805 00016 鼓组件冷却风扇3故障E805 00017 DC控制板冷却风扇4故障E805 00018 光学扫描电机冷却风扇故障CANON 佳能iR2200/iR2800/iR3300 数码复印机维修代码/调整定期维修周期每12万印张进行一次维修程序模式进入法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修模式一览表COPIER＞FUNCTION＞MISC-P＞LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表打印维修模式设定值的一览表COPIER＞FUNCTION＞MISC-P＞P-PRINT 选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表打印操作面板的按键输入记录COPIER＞FUNCTION＞MISC-P＞KEY-HIST 选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录打印卡纸记录/出错代码记录COPIER＞FUNCTION＞MISC-P＞HIST-PRT 选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表COPIER＞FUNCTION＞MISC-P＞USER-PRT 选择USER-PRT,显示反转后按OK键,打印出用户模式一览表故障码清除: 选择ERR,显示反转后按OK键盘(全部操作要在3秒内完成),再将主电源开关OFF/ON用户设定的[规格设定/密码模式/部门ID/模式记忆等后备数据的清除COPIER＞FUNCTION＞CLEAR＞MMI 选择MMI,显示反转后按OK 键;OFF/ON主电源开关E000～E004定影故障码清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON E032清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E717清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E345清除COPIER＞FUNCTION＞CLEAR＞E345-CLR 选择E345-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E345E355清除COPIER＞FUNCTION＞CLEAR＞E355-CLR 选择E355-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E355清除维修模式的后备数据COPIER＞FUNCTION＞CLEAR＞SERVICE 选择SERVICE,显示反转后按OK键;OFF/ON主电源开关清除卡纸记录COPIER＞FUNCTION＞CLEAR＞JAN-HIST 选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关清除出错记录COPIER＞FUNCTION＞CLEAR＞ERR-HIST 选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关用户模式[系统管理密码的清除COPIER＞FUNCTION＞CLEAR＞PWD-CLR 选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关主控板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-MCON 选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关DC板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-DCON 选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关。

佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度 JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值 J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值 *4* ERROR OK（NP3050、3030、6030、4050） SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值 [4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良 *4* ERROR *（NP6050）主板图像处理板不良 *28* 412 [START] （NP7163）图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *（NP6050）清洁纸带棉布传感器故障 [6] 619按*OK（NP6330）主控板（DC）不良 *6* WEB同时按维修开关和清除键（NP3050）图像处理板不良 COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损 NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良） NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多 *4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良） *4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良） *4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，?秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路 (NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障 DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

佳能i R3300数码复印机维修代码佳能iR3300 数码复印机维修代码/调整定期维修周期每12万印张进行一次维修程序模式进入法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修模式一览表 COPIER ＞FUNCTION＞MISC-P＞LBL-PRNT 用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表打印维修模式设定值的一览表 COPIER＞FUNCTION＞MISC-P＞P-PRINT 选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表打印操作面板的按键输入记录 COPIER＞FUNCTION＞MISC-P＞KEY-HIST 选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录打印卡纸记录/出错代码记录 COPIER＞FUNCTION＞MISC-P＞HIST-PRT 选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表 COPIER ＞FUNCTION＞MISC-P＞USER-PRT 选择USER-PRT,显示反转后按OK键,打印出用户模式一览表故障码清除: 选择ERR,显示反转后按OK键盘(全部操作要在3秒内完成),再将主电源开关OFF/ON用户设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除COPIER＞FUNCTION＞CLEAR ＞MMI 选择MMI,显示反转后按OK键;OFF/ON主电源开关E000～E004定影故障码清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ONE032清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E717清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ON 清除故障码E345清除 COPIER＞FUNCTION ＞CLEAR＞E345-CLR 选择E345-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E345E355清除 COPIER＞FUNCTION ＞CLEAR＞E355-CLR 选择E355-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E355清除维修模式的后备数据 COPIER＞FUNCTION＞CLEAR＞SERVICE 选择SERVICE,显示反转后按OK键;OFF/ON主电源开关清除卡纸记录 COPIER＞FUNCTION＞CLEAR＞JAN-HIST 选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关清除出错记录 COPIER＞FUNCTION＞CLEAR＞ERR-HIST 选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关用户模式[系统管理]密码的清除 COPIER＞FUNCTION＞CLEAR＞PWD-CLR 选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关主控板计数的维修计数器的清除 COPIER＞FUNCTION＞CLEAR＞CNT-MCON 选择CNT-MCON,显示反转后按OK键;OFF/ON 主电源开关DC板计数的维修计数器的清除 COPIER＞FUNCTION＞CLEAR＞CNT-DCON 选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关美能达彩色机代码C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换C0208，PC感光鼓充电电晕故障--充电座需要维修更换C0500,定影加热辊预热故障C0501,定影压力辊加热故障C0510,加热辊异常低温C0511,压力辊异常低温C0520,加热辊异常高温C0521,压力辊异常高温C0F30,青色ATDC感应器检测到异常低的碳粉浓度C0F31,青色ATDC感应器检测到异常高的碳粉浓度C0F32,红色ATDC感应器检测到异常低的碳粉浓度C0F33,红色ATDC感应器检测到异常高的碳粉浓度C0F34,黄色ATDC感应器检测到异常低的碳粉浓度C0F35,黄色ATDC感应器检测到异常高的碳粉浓度C0F36,黑色ATDC感应器检测到异常低的碳粉浓度C0F37,黑色ATDC感应器检测到异常高的碳粉浓度C0F3A,青色ATDC感应器调整故障C0F3B，红色ATDC感应器调整故障C0F3C，黄色ATDC感应器调整故障C0F3D，黑色ATDC感应器调整故障C13C8,新转印清洁器复位故障C13CA，新定影部件复位故障C13D1.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC13D2,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC13D3,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC13D4,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMHP8150维修代码马达运转错误 1.重新启动打印机；惠普系列激光打印机，大多数通过面板的液晶显示，可以迅速找出故障原因，下面列表为常见的错误代码及其解释。

一、佳能复印机代码维修方式进入方法1、打开前门，插入门开关工具2、打开维修方式开关，在操作面板显示“$”，此时机器进入维修方式3、按下“*”键，用数字键输入希望维修方式号码，再按“*”键，进入相应的调整方式4、用“浓度深浅”键，选择子代码所对应的画面号，用数字键更改数值5、按“复位键”消除当前画面，再按一次复位键，退出维修方式二、维修方式所需调整的号码“*1*”：控制显示方式“*2*”：I/O接口显示方式“*3*”：调整方式“*4*”：机械动作方式“*5*”：功能标准设定方式“*6*”：计数器方式1、在“*3*”里常用调整代码“A000”自动曝光光量调整：0-999数值越大浓度越浅“A001”前端定位调整：0-999，增加数值对位辊打开时间滞后“A002”前端空白区调整：删边增加数值，空白增加“A003”复印浓度，曝光的光量调整：0-999增加数值，浓度变浅“A006”显影偏压（黑色）调整：数值减小，图像变浅“A007”彩色显影偏压调整“A008”调整转印电流，0-15，默认8“A009”调整双面复印第二面时的电流分离“A010”调整分离电流“A011”调整双面复印第二面时的转印电流2、在“*4*”里常用的调整代码F001*确认曝光灯亮点F002*确认反转电机动作F003*确认对位电机动作F004*确认供粉电机动作F005*确认扫描系统动作F006*控制鼓和显影器的离合动作F009*消除定影器故障代码F010*RAM初始化，恢复出厂设定F011*确认操作面板灯亮F012*确认彩粉电机动作三、佳能复印机常见故障代码（模拟、数码通用）E000定影器故障E010主电机故障（齿轮、负载重、供电）E030计数器开路E202扫描原位故障，扫描电机故障、扫描原位传感器故障、扫描缆绳故障，主板控制故障E210镜头原位故障（同上）E400自动输纸器（ADF）故障，ADF电源、传感器、控制电路故障E500分页控制器故障E710主板故障E003热敏电阻异常四、佳能复印机AE曝光调整1、调整开关SW-301前端定位VR301前端删边VR302AE基准点VR303AE倾向VR304连印后张删边VR3052、AE调整方法（1）、取下左盖小盖板，接通电源，完成预热，在原稿台放上测试卡（A3白纸），关上原稿盖按下“SW-301”，操作面板显示“0”（如不显示“0”用数字键入），按下分页键，曝光灯移到AE测试点，并点亮用“VR303”将面板显示的数值调整到“22+-2”，调整完毕后按分页键显示“0”（2）、放一文字多的原稿在原稿台，按分页键，曝光灯第二次点亮，显示第2数值，记录下该数值，按分页键显示“0”（3）、用数字键输入“1”，按下分页键，用“VR304”将当前显示的数值调整到上次记录的数值，调整完毕按分页键。

CANON 佳能 iR2200/iR2800/iR3300 数码复印机故障码进入维修程序模式法按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修程序模式报表进入维修程序模式,选择COPIER＞FUNCTION＞MISC-P＞P-PRINT"[打印维修模式(ADJUST,OPTION,COUNTER)的内容"],P-PRINT显示反转后按OK键,可将维修模式当前值的清单一次全部打印出来.故障码表6-2T复印机定影部分故障E00×E000定影升温故障电源开关ON后1秒,主(中间)热敏电阻M-TH1检测到定影热辊薄膜的温度低于30度,ON后2秒,温度低于70度J426(白线,大约1000～1400K欧母)主热敏电阻M-TH1开路;定影薄膜加热器637W开路;热敏开关TP1开路;SSR故障;DC控制板故障E0010000主热敏电阻M-TH1检测到定影热辊薄膜的温度超过250度;主热敏电阻M-TH1短路E0010001热敏电阻硬件电路检测到定影超温主/副热敏电阻硬件电路检测到定薄膜的温度过高;主(中间)/副(边缘)热敏电阻M-TH1/S-TH2短路进入维修程序模式,选择COPIER＞DISPLAY＞ANALOG＞FIX-C 或FIX-E当显示反转后按OK键盘,显示定影主热敏电阻M-TH1检测到定影薄膜的中间温度FIX-C (250度),副热敏电阻S-TH2检测到定影薄膜的边缘温度FIX-E(310度)E0010002定影超温副热敏电阻S-TH2检测到定影温度超过295度;主热敏电阻TH1短路J426(黑线,大约40～50K欧母)E0020000予热异常定影温度1秒后超过100度,但未达到115度;定影温度1秒后超过140度,但未达到150度;定影温度1秒后超过160度,但未达到165度E0030000予热异常复印纸通过定影热辊薄膜后,薄膜温度降低到140度E0070000定影热辊薄膜转动检测信号故障主热敏电阻M-TH1检测到定影热辊薄膜的温度达到100度后,定影电机转动6秒后,定影热辊薄膜转动检测传感器PS26未检测到定影热辊薄膜转动信号FILM-ROT-D(100毫秒ON,440毫秒OFF)电机故障6-9TE010主电机M1故障电机启动信号MM-ON输出后1.3秒未接收到电机转速正常(电机锁定信号J318-A10,MM-LOCK=1)信号E014定影电机M4故障电机启动信号FSRM-ON输出后1.3秒未接收到电机转速正常(电机锁定信号J312-B4,FSRM-LOCK=1)信号E019废墨粉瓶满废墨粉瓶粉满传感器(S2)检测到粉满打印100次,显示废墨粉瓶粉满警告信息,再打印200次还检测到废墨粉瓶粉满,显示"E019"选购件计数器故障6-10TE0320001DA选购件复印控制计数器复印数据控制板或NE控制板未连接或出故障E0510000驱动横向对位传感器步进电机M3横向对位传感器步进电机M3驱动后,横向对位传感器PS11,未检测到Y-REG-PD原位信号复合电源板(一次,转印,显影偏压)出错6-12TE064复合电源板(一次,转印,显影偏压)出错复合电源板,一次,转印,显影偏压,漏电或电流过小出错激光BD信号故障;激光驱动电路故障6-13TE1000001激光原位信号(BD)故障激光驱动信号输出5毫秒后,在10毫秒内BD信号未检测到达10次以上E1000002激光原位信号(BD)故障激光发射中BD信号周期超过规定范围的状态连续出现达20次以上E1000003水平同步信号LSYNC出错激光发射中,水平同步信号LSYNC周期超过规定范围的状态连续出现达20次以上E1100000激光扫描电机M10异常激光扫描电机ON后15秒,未收到LMRDY/信号(未达到规定的速度)原稿光学扫描,读取电路6-15TE2020001原稿扫描电机,扫描原位传感器电源开关ON后或按复印键后光学系统前进40毫米,光学系统扫描原位传感器PS400未OFF;或扫描电机M3故障0002原稿扫描电机,扫描原位传感器光学系统返回450毫米,光学系统扫描原位传感器PS400未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码E2040001图象前沿检测信号故障(ADF)ADF控制板或读取控制板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码E2200001原稿扫描曝光(氙)灯异常曝光(氙)灯+24V变换到高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,或复印读取时检测到灯OFF;读取电路板故障E2250000曝光(氙)灯电路,CCD/AP电路电源开关ON后在CCD放大电路光补偿补正中,未收到规定的曝光灯电平信号E2250002曝光(氙)灯电路,CCD/AP电路顶端放大补正值与前一张的补正值相比超过规定电平通信不良6-16TE2400000DC控制板与主控制板通信不良DC控制板CPU与主控制板CPU通信不良E2430000主控制板与操作面板通信不良主控制板CPU与操作面板CPU通信不良EEPROM故障6-17TE2480001读取电路板或EEPROM故障电源开关ON后读出的EEPROM内的ID码与ROM中的ID码不同E2480002读取电路板或EEPROM故障向EEPROM写入数据时,写入的数据与读出的数据不同E2480003读取电路板或EEPROM故障向EEPROM写入数据时,EEPROM内的ID码与ROM中的ID码不同检查读取电路板上的EEPROM安装是否正确进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞R-CON 选择R-CON,当显示反转后按OK键;OFF/ON主电源开关清除读取电路板的RAM后重新输入维修模式中的数据,如果工作仍旧不正常更换EEPROM或DC控制板CCD/AP电路;读取电路板6-19TE3020001CCD/AP电路;读取电路板进行遮蔽Shading信号补偿时,经过1秒读取电路板的遮蔽Shading信号信号补偿处理未能结束E3020002CCD/AP电路;读取电路板在移动扫描时,经过10秒读取玻璃顶端的灰白色边缘补偿板时,附加处理未能结束E315图像数据处理出错图像数据出错,图像的编码/解码出错,主控制板中的图像数据处理部分出错2013-4-16硬盘;主控制板6-21TE6010000硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E6010001硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E6020001硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘数额读出错误E6020002硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常E6040000图像存储器检测到出错硬盘失效;主控制板失效E6050001图像存储器的电池坏E6060001硬盘错误从BOOT ROM 启动硬盘时检测到硬盘安装错误打印板/传真板通信不良6-23TE6740001传真板与主控制板通信不良传真板与主控制板通信不良E6770001各种打印板与主控制板通信不良各种打印板,卡与主控制板通信不良不能初始化6-25TE7100001读取控制板电源ON时,读取控制板内的IPC不能进行初始化E7100002DC控制板电源ON时,DC控制板内的IPC不能进行初始化E7100003主控制板电源ON时,主控制板内的IPC不能进行初始化通信不良6-26TE7110001IPC通信不良 1.5秒以内向读取控制电路板的IPC的出错记录的数据写入达4次以上0002IPC通信不良 1.5秒以内向DC控制电路板的IPC的出错记录的数据写入达4次以上0003IPC通信不良 1.5秒以内向主控制电路板的IPC的出错记录的数据写入达4次以上E7120001IPC通信不良向ADF控制板上的IPC的出错记录写入数据后经过3秒通信不能恢复0002IPC通信不良在读取控制电路板的IPC的同步记录中，经过10秒信息发送位仍未起动E713IPC通信不良复印机检测到复印机与Finisher控制板之间通信中断选购件6-29TE7160000复印机纸盘工作台检测到复印机纸盘工作台后在预定的周期内未检测到ID信号E7170001复印数据或NE控制器通信不良复印数据或NE控制器通信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码E7190001投币机与主控制板通信不良投币机与主控制板通信不良，进入维修程序模式,选择COPIER＞FUNCTION＞CLEAR＞ERR 清除故障码E7320001读取控制板与主控制板通信不良主控制板检测到读取控制板与主控制板通信不良E7330001DC控制板与主控制板通信不良DC控制板与主控制板通信不良E7370000DRAM检测出错电源ON后,DRAM检测到主控制板有故障2013-4-16 E7400001LAN卡，主控制板出错电源ON时,在复印机插有LAN卡时检测到LAN网络卡出错E7400002LAN卡，主控制板出错检测到MAC地址出错6-32TE7400003LAN卡，主控制板出错不能读出LAN网络卡地址E741PCI总线异常PCI总线异常,可进入BOARD＞OPTION,选择PIC1-OFF或PIC2-OFF或PIC3-OFF将出错的PIC口关闭E742RIPI卡自检时检测到异常RIPI卡自检时检测到异常E743读取控制板与主控制板通信不良读取控制板检测到读取控制板与主控制板通信不良E744主板BOOT ROM和系统与软件出错主控制板上的BOOT ROM和系统与软件属于不同机型或不同类型E8030000电源板故障主电源板上+24V电源没有输出达1秒6-34T风扇锁住故障6-35TE8050001显影排风扇(FM1)故障显影排风扇(FM1)在运转但5秒以上未收到FM1LCK同步信号E8050002定影排风扇(FM2)故障定影排风扇(FM2)在运转但5秒以上未收到FM2LCK同步信号E8050003电路部分排风扇(FM3)故障电路部分排风扇(FM3)在运转但5秒以上未收到FM3LCK同步信号E8050004卷曲减少风扇(FM4)故障卷曲减少风扇(FM4)在运转但5秒以上未收到FM4LCK同步信号E8050005卷曲减少风扇(FM5)故障卷曲减少风扇(FM5)在运转但5秒以上未收到FM5LCK同步信号输稿器(D ADF-H1)部分的故障码6-37TE4200001EEPROM，ADF控制板电源ON时,不能读取EEPROM的后备数据时,或读取的数据异常E4210001EEPROM，ADF控制板电源ON时,不能在EEPROM上写入后备数据时,或写入的数据异常E4220001与复印机通信不良待机时输稿器(DADF-H1)和复印机通信中断达5秒;或DADF动作过程中和复印机通信中断达5秒选购件鞍式分页装订器-G1的故障码Saddle Finisher-G16-38TFinisher/Saddle单元E713数据通信出错复印机检测到复印机与Finisher控制板之间通信中断E5010001数据通信不良分页器和打孔器电路板通信不良E5050001EEPROM出错电源ON时分页器控制板后援存储器EEPROM检查总和出错E5050002EEPROM出错电源ON时打孔器控制板EEPROM检查总和出错E5100001纸输入电机M1,堆垛输送辊原位传感器PI12(上)纸输入电机驱动2秒后,堆垛输送辊未离开原位传感器PI12(上)E5100002纸输入电机M1,堆垛输送辊原位传感器PI12(上)纸输入电机驱动2秒后,输送辊未返回到原位传感器PI12(上)E5140001纸堆垛处理后排纸步进电机M3,排纸皮带原位PI7纸堆垛处理后排纸步进电机M3驱动3秒后,排纸皮带未离开原位PI7E5140002纸堆垛处理后排纸步进电机M3,排纸皮带原位PI7纸堆垛处理后排纸步进电机M3驱动3秒后,排纸皮带未返回到原位PI7E5300001后拍纸整理电机M5,拍纸整理板原位传感器PI5电机ON后3秒,后拍纸整理板未离开后拍纸整理板原位传感器PI5E5300002后拍纸整理电机M5,拍纸整理板原位传感器PI5电机ON后3秒,后拍纸整理板未返回到后拍纸整理板原位,PI5E5310001鞍式装订/对折纸电机M7,装订器原位传感器PI19电机ON后0.6秒,未离开装订器原位传感器PI192013-4-16 E5310002鞍式装订/对折纸电机M7,装订器原位传感器PI19电机ON后0.6秒,未返回到装订器原位传感器PI19E5310003鞍式装订/对折纸电机M7;电机时钟传感器PI14电机ON驱动后,机时钟传感器PI14有0.1秒未检到测脉冲E5F10001鞍式装订/对折纸电机M7,折纸辊原位传感器PI11电机ON后1.5秒,折纸辊未离开折纸辊原位传感器PI11E5F10002鞍式装订/对折纸电机M7,折纸辊原位传感器PI11电机ON后3.5秒,折纸辊未返回到折纸辊原位传感器PI11E5F10003鞍式装订/对折纸电机M7,折纸辊原位传感器PI11电机ON驱动后,机时钟传感器PI14有1秒未检到测脉冲E5320001装订器滑动电机M8,滑动原位传感器PI18电机ON后4.5秒,未离开装订器滑动原位传感器PI180E5320002装订器滑动电机M8,滑动原位传感器PI18电机ON后4.5秒,未离返回到装订器滑动原位传感器PI18E5370001前拍纸整理电机M4,整理板原位传感器PI4电机ON后3秒,前拍纸整理板未离开前拍纸整理板原位传感器PI4E5370002前拍纸整理电机M4,整理板原位传感器PI4电机ON后3秒,前拍纸整理板未返回到前拍纸整理板原位,PI4E5400001排出的纸接纸托盘电机M6驱动后,纸表面传感器PI9排出的纸接纸托盘升降电机M6驱动后,纸表面传感器PI9保持ON达10秒E5400002排纸托盘上升时,托盘上限传感器PI15激励排出的纸接纸托盘升降电机M6驱动后上升时检测到排纸托盘上限传感器PI15 ,ONE5400003排纸托盘升降电机时钟传感器PI17排出的纸接纸托盘升降电机M6驱动后,排纸托盘升降电机时钟传感器PI17有10秒未检到测脉冲E5500010鞍式分页装订器-G1的 Finisher单元电源故障鞍式分页装订器-G1的 分页器Finisher单元电源故障E5770001蹼轮电机M2,蹼轮原位传感器PI2蹼轮电机M2驱动后2秒,蹼轮未离开原位传感器PI2E5770002蹼轮电机M2,蹼轮原位传感器PI2蹼轮电机M2驱动后2秒,蹼轮未返回到原位传感器PI2E5770003蹼轮电机M2,托盘升降电机M6蹼轮电机M2驱动后2秒,排纸托盘升/降导板未离开原位E5770004蹼轮电机M2,托盘升降电机M6蹼轮电机M2驱动后2秒,排纸托盘升/降导板未返回到原位Puncher打孔组件Puncher打孔单元-J1:2孔;Puncher打孔单元-K1:2/3孔;Puncher打孔单元-G1:4孔;Puncher打孔单元-H1:4孔;E50100FF数据通信出错Puncher打孔单元间通信中断E5050020EEPROM出错电源ON时Puncher打孔单元控制板后援存储器EEPROM检查总和出错E5500020鞍式分页装订器-G1的Puncher电源故障鞍式分页装订器-G1的打孔单元Puncher的+24V电源故障E590 0001打孔原位传感器PI1P;打孔电机M1P打孔电机M1P转动250毫秒后,打孔器未返回到原位,PI1PE590 0002打孔机电机时钟传感器PI3P;打孔电机M1P打孔电机M1P转动后,电机时钟传感器PI3P有60毫秒未检测到脉冲E5920001水平对位传感器自动调整故障传感器自动调整时,光发射电压设定在4.4V光接收电压小于2.5VE5920002水平对位传感器自动调整故障传感器自动调整时,光发射电压设定在0V光接收电压大于2.5VE5920003水平对位传感器自动调整故障传感器输出自动调整后,光发射电压大于4.4VE5920004水平对位传感器自动调整故障E5920005水平对位传感器自动调整故障E5920006打孔器废孔纸满传感器PT131图4.1,打孔器废孔纸满传感器PT131检测信号DUSTPTR,检测到废孔纸满E5930001水平(横向)对位原位传感器PI2P;对位电机M2P打孔水平(横向)对位电机转动1秒,打孔器未离开横向对位原位传感器PI2PE5930002水平(横向)对位原位传感器PI2P;对位电机M2P打孔水平(横向)对位电机转动秒,打孔器未返回到横向对位原位传感器PI2P2013-4-16选购件分页器-J1的故障码Finisher-J16-43TE5000000数据通信不良复印机与分页器之间通信中断在5秒内未恢复E5140000堆垛处理电机M2堆垛排纸前进驱动后,堆垛排纸杆原位传感器S8未OFFE5850000堆垛处理电机M2堆垛排纸返回驱动后,堆垛排纸杆原位传感器S8未ONE5300000后拍纸整理电机M4,后拍纸整理板原位传感器S7电机ON后,后拍纸整理板未离开后拍纸整理板原位传感器S7E5300000后拍纸整理电机M4,后拍纸整理板原位传感器S7电机ON后,后拍纸整理板未返回到后拍纸整理板原位传感器S7E5310000装订电机M6,装订电机原位传感器S16装订电机M6前进驱动后,装订电机原位传感器S16未OFFE5310000装订电机M6,装订电机原位传感器S16装订电机M6返回驱动后,装订电机原位传感器S16未ONE5370000前拍纸整理电机M3,整理板原位传感器S6电机ON后3秒,前拍纸整理板未离开前拍纸整理板原位传感器S6E5370000前拍纸整理电机M3,整理板原位传感器S6电机ON后3秒,前拍纸整理板未返回到前拍纸整理板原位,S6E5770000堆垛输送电机M1,返回轮原位传感器S3堆垛输送电机M1返回驱动后,返回轮原位传感器S3未ONE5800000排纸托盘上升时,排纸托盘上限传感器S13排纸托盘升降电机M5驱动上升4秒后,排纸托盘上限传感器S13未ONE5800000排纸托盘下降时,排纸托盘上限传感器S13排纸托盘升降电机M5驱动下降4秒后,排纸托盘上限传感器S13未OFFE5800000排纸托盘升降电机M5时钟传感器S9排纸托盘升降电机M5驱动后,排纸托盘电机时钟传感器S9有0.8秒未检测到脉冲E5800000排纸托盘升降电机M5驱动后,排纸高度传感器S10排纸托盘升降电机M5驱动上升时,检测到排纸托盘上限传感器PI15 ,ONE590 0001打孔原位传感器PI1P;打孔电机M1P打孔电机M1P转动250毫秒后,打孔器未返回到原位,PI1PE590 0002打孔原位传感器PI1P;打孔电机M1P打孔电机M1P转动后,电机时钟传感器PI3P有60毫秒未检测到脉冲纸盘工作台-W1E901 0000纸盘工作台-W1主电机M1C纸盘工作台-W1主电机M1C驱动1.3秒后,CANON 佳能 iR2200/iR2800/iR3300 数码复印机维修程序1.1概要:维修程序画面由初始画面→大/中项目画面→小项目画面3个阶段构成5-3T维修程序模式共有7种No.画面显示1DISPLY显示模式2I/O DISPLY输入/输出显示模式3ADJUST调整模式4FUNCTION动作/检查模式5OPTION规格设定模式6TEST测试打印模式7COUNTER计数器模式2013-4-16 1.2维修程序模式的进入5-3T1,按面板操作部的用户方式(星号"*")键2,同时按住数字键"2"和"8"3,再按面板操作部的用户方式(星号"*")键(ADF)的维修程序模式(显示FEEDER表示选购件输稿器已连接)(显示SORTER表示选购件分页器已连接)(显示FAX表示选购件的功能扩充板已连接)(显示BOARD表示选购件的功能扩充板已连接)1.3退出维修程序模式5-3T1,按1次复位键" 〃 ",退出当前模式返回到维修程序模式的初始画面2,按2次复位键" 〃 ",退出维修程序模式返回到标准画面注:使用维修程序的(ADJUST调整模式),(FUNCTION动作确认模式),(OPTION机器选购件功能设定模式)情况下退出维修程序模式后必须将主电源开关OFF后再ON.1.4维修程序模的后备设置出厂时机器的调整值记录在维修标签上贴在前盖板内,读取控制板或DC控制板更换后,要将旧板上的EEPROM取下安装到新板上;RAM清除后,调整后的(ADJUST调整模式),(OPTION机器选购件功能设定模式),的值恢复到缺省值,更改维修程序模的值时必须登记到维修标签上;在维修程序模CPOIER复印的FUNCTION＞MISC-P＞P-PRINT"[打印维修模式(ADJUST,OPTION,COUNTER)的内容"],将选择P-PRINT项,显示反转后按OK键,可将维修模式当前值的清单一次全部打印出来.1.5基本操作5-5T1.5.1 初始画面5-6T(ADF)的维修程序模式5-95T(显示FEEDER表示选购件输稿器已连接)(显示FAX表示选购件的功能扩充板已连接)5-95T(显示SORTER表示选购件分页器已连接)5-96T(显示BOARD表示选购件功能扩充板已连接) 1.5.2大项目画面→中项目画面5.1.3小项目画面注:＜READY＞表示在＜READY＞位置可显示以下的项目:＜READY＞在维修模式下可以进行复印＜JAM＞发生卡纸＜ERROR＞发生出错＜SERVICE＞正在进行维修＜NO-TONER＞没有墨粉＜WAITING＞正在进行前回转等动作＜WTNR-FUL＞废粉仓已满＜DOOR＞机门打开＜NO-PAPER＞无纸＜COPYING＞正在进行复印＜ACTIVE＞没有复印动作2013-4-162.复印＞显示控制模式COPIER复印＞DISPLAY显示5-6T2.1显示复印机和选购件板用的ROM版本COPIER复印＞DISPLAY＞VERSION5-7TCOPIER＞DISPLAY＞VERSION＞DC-CON显示DC控板用ROM)版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞R-CON显示读取控制板用DIMM(Flush-ROM)版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞PANEL显示操作面板的CPU控制板用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞FEEDER显示输稿器控制板用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞SORTER显示分页器控制板用ROM版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞NIB显示网络软件的版本COPIER＞DISPLAY＞VERSION＞PS/PCL显示打印卡(PS/PCL)的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LISP显示打印卡(LISP)的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞MN-CONT显示主控板用软件的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞BOOT-ROM显示主控板BOOT-ROM版本显示:复印模式,XX.YYC;PSPCL打印卡模式XX,YYP;PCL打印卡XX,YYL COPIER＞DISPLAY＞VERSION＞DIGA-DVC显示自诊断装置的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞RUI显示RUI的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞PUNCH显示打孔器软件的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-EN显示英语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-FR显示法语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-DE显示德语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-IT显示意大利语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-JP显示日语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-CS显示捷克语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-DA显示丹麦语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-EL显示希腊语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-ES显示西班牙语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-ET显示爱沙尼亚语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-FI显示芬兰语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-HU显示匈牙利语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-KO显示伊斯兰语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-NL显示荷兰语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-NO显示挪威语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-PL显示波兰语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-PT显示葡萄牙语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-RU显俄罗斯语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-SL显示斯洛文尼亚语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-SV显示瑞典语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-TW显示繁体中文语语言的版本XX：版本号；YY：开发管理号COPIER＞DISPLAY＞VERSION＞LANG-ZH显示简体中文语语言的版本XX：版本号；YY：开发管理号显示用户画面设置的语言及有关项目USER5-10TCOPIER＞DISPLAY＞USER＞LANGUAGE显示用户画面设置的语言文字及有关项目XXYY.ZZ.AAXX：国家码（见Jis）；YY语言码(见ISO639)ZZ：适应码(00:佳能模式 ,01:OEM模式,02:公用(全部))；AA:复印纸码（00:AB系列;01:英制系列;02:A系列;03:AB/英制系列)COPIER＞DISPLAY＞USER＞MODEL机型0: iR2200; 1: Ir2800;2: iR3300显示选购件的连接状态ACC-STS5-10TCOPIER＞DISPLAY＞ACC-STS＞FEEDER显示输稿器连接状态0:ADF未按装; 1: ADF已按装COPIER＞DISPLAY＞ACC-STS＞SORTER显示分页器连接状态XY X=0:分页器未安装 ; 1:分页器 ; 2:鞍式分页器Y=0:打孔机未安装 ;1: 2孔的打孔机; 2: 3孔的打孔机;3: 4孔的打孔机(FRN); 4: 4孔的打孔机(SWDN)COPIER＞DISPLAY＞ACC-STS＞DECK显示3500张(L1)右侧纸仓连接状态0:未按装; 1: 已按装COPIER＞DISPLAY＞ACC-STS＞CARD显示控制卡连接状态0:CARD未按装; 1: CARD已按装COPIER＞DISPLAY＞ACC-STS＞DATA-CON显示显示自诊断装置的连接状态0:未按装; 1: 复印数据控制卡板已按装; 2: NE控制卡已按装COPIER＞DISPLAY＞ACC-STS＞RAM显示复印机主板的RAM总容量64MB ; 128MBCOPIER＞DISPLAY＞ACC-STS＞NIB显示网络卡的RAM连接状态0:未按装; 1: 以太网络卡已按装;2: 令牌环网络卡已按装;3: 以太网络卡和令牌环网络卡都能用COPIER＞DISPLAY＞ACC-STS＞LIPS-RAM显示打印卡(LISP)的RAM总容量xxMBCOPIER＞DISPLAY＞ACC-STS＞LISP显示打印卡(LISP)的连接状态0:未按装; 1: 已按装;COPIER＞DISPLAY＞ACC-STS＞PS/PCL显示打印卡(PS/PCL)的连接状态0:未按装; 1: PS/PCL已按装; 2: PS汉字COPIER＞DISPLAY＞ACC-STS＞NETWARE显示NETWARE的连接状态0:未按装; 1: 已按装显示模拟传感器的测定值ANALOG5-11TCOPIER＞DISPLAY＞ANALOG＞TMPE显示环境传感器检测到的机内温度单位℃COPIER＞DISPLAY＞ANALOG＞HUM显示环境传感器检测到的机内相对湿度单位%RHCOPIER＞DISPLAY＞ANALOG＞ABS-HUM机内湿度绝对值单位gCOPIER＞DISPLAY＞ANALOG＞DR-TMPE显示OPC鼓周围温度单位℃COPIER＞DISPLAY＞ANALOG＞FIX-C显示主热敏电阻M-TH1检测到定影薄膜中间的温度单位℃COPIER＞DISPLAY＞ANALOG＞FIX-E显示副热敏电阻S-TH2检测到定影薄膜边缘的温度单位℃显示纸盒的纸宽度和纸尺寸CST-STS5-12TCOPIER＞DISPLAY＞CST-STS＞WIDTH-MF50张手进纸纸盘纸宽(毫米),纸尺寸宽度以整数表示,小数部分不表示COPIER＞DISPLAY＞JAM5-13TAA卡纸发生的序号1～50,数字大卡纸发生的时间早BBBB卡纸发生的月,日 (前2位表示月,后2位表示日)CCCC卡纸发生的时间 (显示24小时)DDDD卡纸恢复的时间 (显示24小时)E卡纸发生的部位 (0:主机;1输稿器;2:分页器)FFFF卡纸发生的种类和卡纸检测传感器 (前2位表示卡纸种类,后2位表示卡纸检测传感器)前2位FF表示卡纸种类：00:无;01:延迟卡纸;02:滞留卡纸;0A:电源ON时纸残留卡纸;0B:复印时门打开卡纸;9003:逻辑卡纸(分页器-J1待机卡纸);9011:逻辑卡纸(图像无请求卡纸);10XX:分页器卡纸5-14T后2位ff表示卡纸检测传感器01对位传感器PS1013No.1接纸盘(机内基本接纸盘)排纸检测传感器PS1502手送纸传感器PS2814No.2接纸盘(内置2路接纸托盘的上层)排纸检测传感器PS19B03预对位传感器PS915No.3接纸盘(外置接纸托盘)排纸检测传感器PS21B04选购件纸盒工作台W1的纵向输纸道的输纸传感器Q160321双面纸盘(单张纸盘)纸张进入传感器PS1805前置纸盒1再进纸传感器PS722双面纸盘(单张纸盘)纸张排出传感器PS1806前置纸盒2再进纸传感器PS833前门开关SW3打开07选购件纸盒工作台W1的前置纸盒3再进纸传感器PS2C34右门开/关检测传感器PS2308选购件纸盒工作台W1的前置纸盒4再进纸传感器PS3C35No.2接纸盘(内置2路纸托盘的上层)排纸开/关检测传感器PS24B09选购件3500张右侧纸仓(L1)搓纸传感器PS1D(P-OUT-SENS)36选购件纸盒工作台W1的右门开/关检测传感器PS1C0A选购件3500张右侧纸仓(L1)输纸传感器PS6D(FEED-SENS)37选购件3500张右侧纸仓(L1)连接到复印机检测传感器PS5D(DECK-MOUNT-SENS=1 11纸前沿到达鼓前端的图像前沿传感器PS12,开始激光曝光39分页器前盖打开12定影出口纸输送辊传感器PS13输稿器(DADF)卡纸检测传感器内置分页器Finisher-J1FFff卡纸检测传感器/卡纸类别相关传感器FFff卡纸检测传感器/卡纸类别相关传感器0001对位传感器延迟卡纸PI60003入口传感器延迟卡纸S2。
