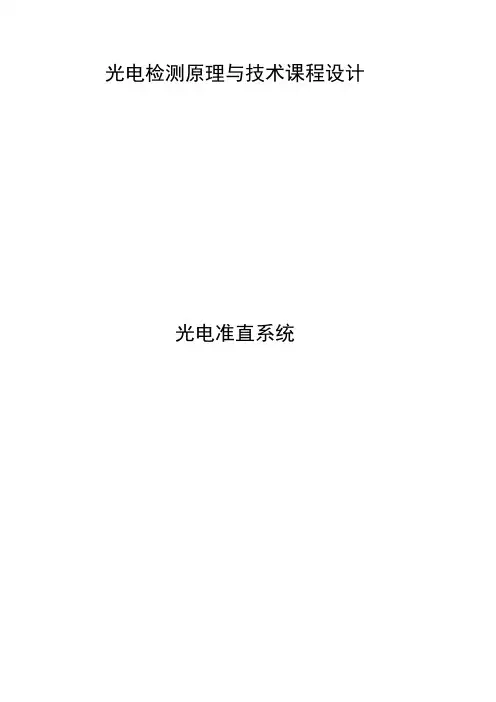

光电检测原理与技术课程设计光电准直系统一、引言准直系统是利用光学自准原理，利用小角度测量或可转化位小角度测量的一种常用技术测试仪器。
所谓光电准直系统就是光学准直系统与光电技术结合的产物。
它具有测量精度高的优点，在精密，超精密定位方面有重要的作用。
小角度测量有多种方法，本实验主要采用平面反射镜的光学杠杆原理，在探测光斑移动时使用CCD来经行图像的采集。
关键字：光学杠杆光学准直系统望远镜系统照明系统 CCD二、基本原理：（一）光学准直系统的基本原理这部分系统，通常是由光源，位于物镜焦平面上的分划板和物镜三部分组成，望远镜实际上是准直装置的你应用，它是将入射的平行光在其焦平面上，然后再用目镜直接观察光斑的变化。
图2.1 准直系统原理图2.2 望远镜系统工作原理一个准直管和一个望远镜组合，两个装置的光轴在一条直线上，我们将看到从发光点F发出的光线通过准直管的物镜变为平行于主光轴的光束，进入望远镜的物镜之后在汇聚到F点；同样发自焦平面上另一点F1的光线射出准直管后变成方向平行与光轴的光束，它在进入望远镜后汇聚于其焦平面的F1点。
因此，线位移之比等于两系统焦距之比。
由于平行光束成像的位置位移的由他的方向所确定，而不受平行光束在进入透镜前所走过的距离的影响，所以与发光点F及F1相关的像F及F的位置不依赖于准直管和望远镜之间的距离。
在准直管的前面放置一个全反射镜，准直管发出的平行光束再由它本身来接受，就相当与集准直管与望远镜一体，这就是准直的原理。
将一个刻度线的图像以平行光束（准直光）的形式投射到反射镜上，该反射镜将其光束反射回准直系统。
如果反射镜与光轴垂直则光束将返回其自身。
如果反射镜倾斜一个角度α，则其反射光将于2α反射回来。
根据反射光的倾斜程度，自准图像将会以更大的角度发生位移。
通过测量自准直图像在X轴Y轴上的唯一可以测量得反射镜的角度变化。
自准直已为平行光。
其测量结果不受距离的影响。
图2.3 准直管简易图2.1.2 高斯系统为了使目镜不受光源遮挡，高斯系统的自准直仪光路在其光轴上加有析光镜。

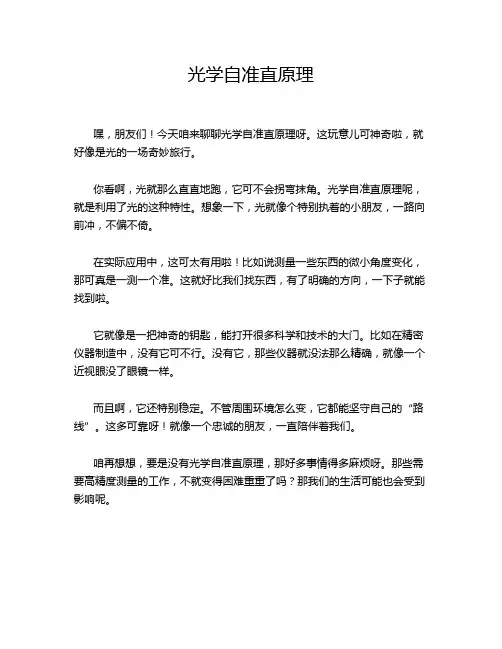

光学自准直原理
嘿，朋友们！今天咱来聊聊光学自准直原理呀。
这玩意儿可神奇啦，就好像是光的一场奇妙旅行。
你看啊，光就那么直直地跑，它可不会拐弯抹角。
光学自准直原理呢，就是利用了光的这种特性。
想象一下，光就像个特别执着的小朋友，一路向前冲，不偏不倚。
在实际应用中，这可太有用啦！比如说测量一些东西的微小角度变化，那可真是一测一个准。
这就好比我们找东西，有了明确的方向，一下子就能找到啦。
它就像是一把神奇的钥匙，能打开很多科学和技术的大门。
比如在精密仪器制造中，没有它可不行。
没有它，那些仪器就没法那么精确，就像一个近视眼没了眼镜一样。
而且啊，它还特别稳定。
不管周围环境怎么变，它都能坚守自己的“路线”。
这多可靠呀！就像一个忠诚的朋友，一直陪伴着我们。
咱再想想，要是没有光学自准直原理，那好多事情得多麻烦呀。
那些需要高精度测量的工作，不就变得困难重重了吗？那我们的生活可能也会受到影响呢。
所以说呀，这光学自准直原理可真是个宝！它在我们看不见的地方默默发挥着巨大的作用。
我们得好好珍惜它，利用它来让我们的生活变得更美好。
是不是很神奇呢？光就是这么有魔力，而光学自准直原理就是让这种魔力发挥得更淋漓尽致的法宝呀！大家可别小瞧了它哦！。
光电检测原理与技术课程设计光电准直系统一、引言准直系统是利用光学自准原理，利用小角度测量或可转化位小角度测量的一种常用技术测试仪器。
所谓光电准直系统就是光学准直系统与光电技术结合的产物。
它具有测量精度高的优点，在精密，超精密定位方面有重要的作用。
小角度测量有多种方法，本实验主要采用平面反射镜的光学杠杆原理，在探测光斑移动时使用CCD来经行图像的采集。
关键字：光学杠杆光学准直系统望远镜系统照明系统 CCD二、基本原理：（一）光学准直系统的基本原理2.1.1准直系统这部分系统，通常是由光源，位于物镜焦平面上的分划板和物镜三部分组成，望远镜实际上是准直装置的你应用，它是将入射的平行光在其焦平面上，然后再用目镜直接观察光斑的变化。
图2.1 准直系统原理图2.2 望远镜系统工作原理一个准直管和一个望远镜组合，两个装置的光轴在一条直线上，我们将看到从发光点F发出的光线通过准直管的物镜变为平行于主光轴的光束，进入望远镜的物镜之后在汇聚到F点；同样发自焦平面上另一点F1的光线射出准直管后变成方向平行与光轴的光束，它在进入望远镜后汇聚于其焦平面的F1点。
因此，线位移之比等于两系统焦距之比。
由于平行光束成像的位置位移的由他的方向所确定，而不受平行光束在进入透镜前所走过的距离的影响，所以与发光点F及F1相关的像F及F的位置不依赖于准直管和望远镜之间的距离。
在准直管的前面放置一个全反射镜，准直管发出的平行光束再由它本身来接受，就相当与集准直管与望远镜一体，这就是准直的原理。
将一个刻度线的图像以平行光束（准直光）的形式投射到反射镜上，该反射镜将其光束反射回准直系统。
如果反射镜与光轴垂直则光束将返回其自身。
如果反射镜倾斜一个角度α，则其反射光将于2α反射回来。
根据反射光的倾斜程度，自准图像将会以更大的角度发生位移。
通过测量自准直图像在X轴Y轴上的唯一可以测量得反射镜的角度变化。
自准直已为平行光。
其测量结果不受距离的影响。
图2.3 准直管简易图2.1.2 高斯系统为了使目镜不受光源遮挡，高斯系统的自准直仪光路在其光轴上加有析光镜。
目录第一章基本光学测试技术 (2)第二章光学准直与自准直 (5)第三章光学测角技术 (9)第四章：光学干涉测试技术 (12)第六章：光学系统成像性能评测 (15)第一章 基本光学测试技术• 对准、调焦的定义、目的；对准又称横向对准，是指一个对准目标（？）与比较标志（？）在垂直瞄准轴（？）方向像的重合或置中。
例：打靶、长度度量人眼的对准与未对准：对准的目的：1.瞄准目标（打靶）；2.精确定位、测量某些物理量（长度、角度度量）。
调焦又称纵向对准，是指一个目标像（？）与比较标志（？）在瞄准轴（？）方向的重合。
人眼调焦：调焦的目的 ：1.使目标与基准标志位于垂直于瞄准轴方向的同一个面上，也就是使二者位于同一空间深度；2.使物体（目标）成像清晰；3.确定物面或其共轭像面的位置——定焦。
121'2'1'P 2'2''•人眼调焦的方法及其误差构成；常见的调焦方法有清晰度法和消视差法。
清晰度法是以目标与比较标志同样清晰为准。
调焦误差是由于存在几何焦深和物理焦深所造成的。
消视差法是以眼镜在垂直平面上左右摆动也看不出目标和标志有相对横移为准的。
误差来源于人眼的对准误差。
（消视差法特点：可将纵向调焦转变为横向对准；可通过选择误差小的对准方式来提高调焦精确度；不受焦深影响）•对准误差、调焦误差的表示方法；对准误差的表示法：人眼、望远系统用张角表示；显微系统用物方垂轴偏离量表示；调焦误差的表示法：人眼、望远系统用视度表示；显微系统用目标与标志轴向间距表示；•常用的对准方式；常见的对准方式有压线对准，游标对准，夹线对准，叉线对准，狭缝叉线对准或狭缝夹线对准。
•光学系统在对准、调焦中的作用；提高对准、调焦精度，减小对准、调焦误差。
•提高对准精度、调焦精度的途径；使用光学系统进行对准，调焦；光电自动对准、光电自动调焦；•光具座的主要构造；平行光管（准直仪）；带回转工作台的自准直望远镜（前置镜）；透镜夹持器；带目镜测微器的测量显微镜；底座•平行光管的用途、简图；作用是提供无限远的目标或给出一束平行光。
成都市技师学院理论课教案首页导入新课进入新课一、仪器的工作原理1.仪器用途:自准直仪是一种光学测角仪器它是利用光学自准直原理来观测目标位置的变化，广泛应用于直线度和平面度的测量。
它和多面棱体配合可以检测分度机构的分度误差；此外，还可测量零部件的垂直度、平行度等。
当位于物镜焦面上的分划板被光源照亮后，从分划板上发出的光，经过物镜后，即形成平行光，这样的光学系统结构，就叫做平行光管。
自准仪的测微原理：应用自准直光管的工作原理，再加上测微机构而设计制造的计量仪器，被称之为自准直仪。
只要用自准直仪的测微机构测出上式中距离t,就可得出反射镜的角度变化值。
这就是自准直仪测量微小角度的基本原理。
自准直仪通常由三部分组成:1.体外反射镜2.物镜光管部件3.测微目镜部件由于分划板和各个光学元件的位置、结构不同，自准直仪有以下三种基本光路。
展示PPT 认真听讲20分钟信息反馈：新课任务实施和测微螺杆12同轴相连的测微鼓轮13上有100格圆周刻度，每格代表反射镜的倾角α为0.005/1000弧度。
当十字线像偏离刻度“10”时，如图2—7（b）,可转动测微鼓轮13，使长刻线再次夹在十字线象的正中如图2—7（c）。
长刻线移动的距离，即十字线象的偏离量。
图中1~4组成了测微目镜部件，测量前可松开定位螺钉5，由于两锥孔在圆周上互成90o ，可使整个目镜头就可精确地转过90o。
调整三个调节螺钉6将反射镜调整到严格垂直于镜座面的位置上。
三、仪器的操作与使用（一）操作过程1、将仪器主体放置在被测件的一端或被测件以外稳固的基础上，反射镜座放在被测件上，并且要与仪器主体在同一水平面内；2、接通电源后，将反射镜座靠近自准直仪的主体，使反射镜正对物镜，使十字线像出现在目镜视场的正中或附近；3、仔细地沿测量方向移动反射镜座，在各预定测量位置上读数，并进行数据处理。
（二）关于仪器的分度值在仪器说明书中有表示为（≈1秒）。
仪器物镜的焦距f物为400mm，其分度值i应为仪器若按分度值为1”使用时，每一个分度就有0.03’’误差。
光学检测原理复习提纲第一章 基本光学测量技术一、光学测量中的对准与调焦技术1、对准和调焦的概念(哪个是横向对准与纵向对准？) P1对准又称横向对准，指一个目标与比较标志在垂轴方向的重合。
调焦又称纵向对准，是指一个目标像与比较标志在瞄准轴方向的重合。
2、常见的五种对准方式。
P2 压线对准，游标对准。
3、常见的调焦方法最简便的调焦方法是：清晰度法和消视差法。
p2 二、光学测试装置的基本部件及其组合1、平行光管的组成、作用；平行光管的分划板的形式（abcd ）。
P14 作用：提供无限远的目标或给出一束平行光。
组成:由一个望远物镜（或照相物镜）和一个安置在物镜 焦平面上的分划板。
二者由镜筒连在一起，焦距 1000mm 以上的平行光管一般都带有伸缩筒，伸缩筒 的滑动量即分划板离开焦面的距离，该距离可由伸 缩筒上的刻度给出，移动伸缩筒即能给出不同远近 距离的分划像（目标）。
2、什么是自准直目镜（P15）（可否单独使用？），自准直法？一种带有分划板及分划板照明装置的目镜。
Zz 自准直：利用光学成像原理使物和像都在同一平面上。
3、；高斯式自准直目镜（P16）、阿贝式自准直目镜（P16）、双分划板式自准直目镜（P17）三种自准直目镜的工作原理、特点。
P15—p17（概念，填空或判断）1高斯式自准直目镜缺点--分划板只能采用透明板上刻不透光刻线的形式，不能采用不透明板上刻透光刻线的形式，因而像的对比度较低，且分束板的光能损失大，还会产生较强的杂光。
2阿贝式自准直目镜---特点射向平面镜的光线不能沿其法线入射，否则看不到亮“+”字线像。
阿贝目镜大大改善了像的对比度，且目镜结构紧凑，焦距较短，容易做成高倍率的自准直仪。
主要缺点：直接瞄准目标时的视轴（“+”字刻度线中心与物镜后节点连线）与自准直时平面（a ）"+"字或"+"字刻线分划板； （b ）分辨率板； （c ）星点板； （d ）玻罗板镜的法线不重合；且视场被部分遮挡。
