三相分离器的结构和工作原理
三相分离器是一种重要的电力设备,它被广泛应用于电力系统的运行和维护中。
它可以将电力系统的三相负荷分开,从而实现安全的操作。
三相分离器的结构由三部分组成:触头、电极和外壳。
触头由三个电极构成,每个电极都与电源或电力系统中的三张相线连接。
它们之间有一定的距离,以防止电源和负荷之间的接触,从而避免电源和负荷之间的接触耦合。
外壳由金属制成,用于封装触头和电极,以防止潮湿和外界干扰。
三相分离器的工作原理很简单,它可以将电力系统的三个相位分开,以防止接触耦合。
当有一个负荷接入电力系统时,三相分离器可以将其与电源分开,从而防止电源和负荷之间的接触耦合。
此外,它还可以防止电源中的三相负荷之间的接触耦合,从而避免电源及其负荷之间的潮湿和外界干扰。
三相分离器不仅可以用于防止接触耦合,还可以用于防止电力系统的短路,从而保护电源和负荷免受灾害。
使用三相分离器可以有效地提高电力系统的安全性和可靠性。
总之,三相分离器的结构由触头、电极和外壳组成,它可以将电力系统的三个相位分开,以防止接触耦合,同时还可以防止电力系统
的短路,从而保护电源和负荷免受灾害。
三相分离器工作原理结构工艺参数三相分离器(也称为三相离心机)是一种用于分离混合液体中的悬浮物、固体颗粒和液体的设备。
它广泛应用于化工、制药、食品、环保等领域,可以实现高效的固液分离和液液分离。
下面将详细介绍三相分离器的工作原理、结构以及工艺参数。
工作原理:结构:1.主机:主机是整个设备的基础,通常由钢材制成,具有足够的强度和刚性来支撑驱动装置和分离装置。
2.驱动装置:驱动装置通常由电机和传动装置组成,用于产生旋转力,并将其传递给分离器的碟片或圆柱体。
3.分离装置:分离装置可以是碟片或圆柱体。
碟片分离器内部由一系列碟片叠加而成,每个碟片上都有一组排出孔,用于排出固体颗粒。
圆柱体分离器内部由一个旋转的圆筒构成,内部有一层过滤介质,固体颗粒被这层过滤介质挡住,而液体则通过过滤介质排出。
4.进料和排料装置:进料装置用于将混合液体引入分离器,排料装置用于分别排出固体颗粒和液体。
5.控制系统:控制系统用于控制整个设备的运行和操作。
工艺参数:1.分离因素:分离因素是描述分离效果的重要参数,表示分离器在分离过程中所产生的离心力跟重力的比值。
分离因素越大,分离效果越好。
分离因素的计算公式为:分离因素=ω²r/g,其中ω是离心机的角速度,r是离心机半径,g是重力加速度。
2.分离效率:分离效率是指分离器在特定条件下分离的效果,通常用固液分离率和液液分离率表示。
固液分离率是指分离器在分离过程中固体颗粒的分离率,液液分离率是指分离器在分离过程中液体的分离率。
3.处理能力:处理能力是指分离器单位时间内处理混合液体的能力,通常以流量或排出物料的重量来表示。
4.操作压力:操作压力是指分离器在工作过程中的压力条件,可以通过调整进料和排料装置的开口来调节操作压力。
以上是三相分离器的工作原理、结构和工艺参数的介绍,希望能对您有所帮助。

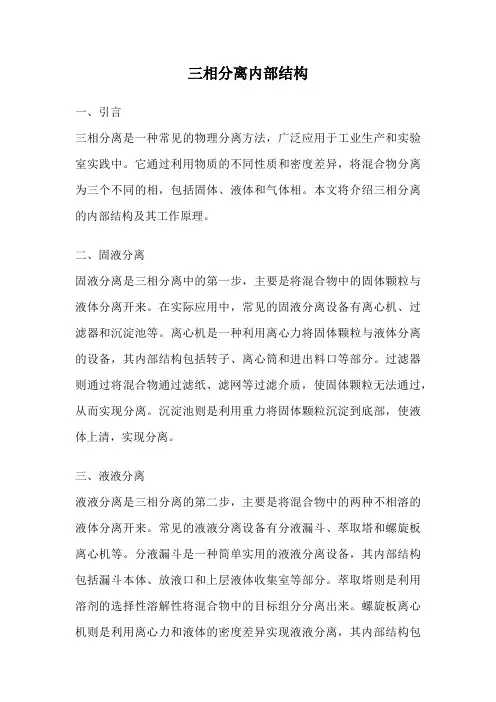

三相分离内部结构一、引言三相分离是一种常见的物理分离方法,广泛应用于工业生产和实验室实践中。
它通过利用物质的不同性质和密度差异,将混合物分离为三个不同的相,包括固体、液体和气体相。
本文将介绍三相分离的内部结构及其工作原理。
二、固液分离固液分离是三相分离中的第一步,主要是将混合物中的固体颗粒与液体分离开来。
在实际应用中,常见的固液分离设备有离心机、过滤器和沉淀池等。
离心机是一种利用离心力将固体颗粒与液体分离的设备,其内部结构包括转子、离心筒和进出料口等部分。
过滤器则通过将混合物通过滤纸、滤网等过滤介质,使固体颗粒无法通过,从而实现分离。
沉淀池则是利用重力将固体颗粒沉淀到底部,使液体上清,实现分离。
三、液液分离液液分离是三相分离的第二步,主要是将混合物中的两种不相溶的液体分离开来。
常见的液液分离设备有分液漏斗、萃取塔和螺旋板离心机等。
分液漏斗是一种简单实用的液液分离设备,其内部结构包括漏斗本体、放液口和上层液体收集室等部分。
萃取塔则是利用溶剂的选择性溶解性将混合物中的目标组分分离出来。
螺旋板离心机则是利用离心力和液体的密度差异实现液液分离,其内部结构包括转子、离心筒和进出料口等。
四、气液分离气液分离是三相分离的最后一步,主要是将混合物中的气体和液体分离开来。
常见的气液分离设备有分离器、冷凝器和脱水器等。
分离器是一种将气体和液体分离的设备,其内部结构包括进气口、出气口和液体收集室等部分。
冷凝器则是利用冷却作用将气体冷凝成液体,从而实现分离。
脱水器则是利用吸附剂或其他方法将气体中的水分分离出来。
五、结论三相分离是一种有效的物理分离方法,通过固液分离、液液分离和气液分离三个步骤,可以将混合物分离为固体、液体和气体三个不同相。
固液分离主要通过离心机、过滤器和沉淀池等设备实现;液液分离主要通过分液漏斗、萃取塔和螺旋板离心机等设备实现;气液分离主要通过分离器、冷凝器和脱水器等设备实现。
这些设备的内部结构和工作原理对于实现高效的三相分离过程至关重要。
三相分离器的结构和工作原理
三相分离器是一种多功能的设备,可以实现三相电能的转换和分配。
它可以将三路相电能转换为单相电能,并为消费者提供单相电能,有效地实现电能的分配。
三相分离器的结构包括三相电源输入、三相电源输出和一个电子电容器。
三相电源输入,即由三相交流电源提供的电声输入,由三相电源提供的电压和电流值,都与其他设备一样,由电源电压、电流值和频率值组成。
三相电源输出,由三相分离器的负载输出端口提供,可以实现单相电声输出,即一个单相电压值和一个单相电流值。
电子电容器是三相分离器的核心部件,主要用于对电能的分配。
它具有过载、短路保护以及电源环境控制等功能,能有效地对消费者供电环境进行控制,减少多余的功率损耗。
三相分离器的工作原理是利用电子电容器和其他电路节点,将三相电源输入端口的电压和电流值转换到负载输出端口,从而实现三相电能的转换和分配。
电子电容器是三相分离器的核心元件,其工作原理是,将电子电容器的金属外壳接地,并将其内部的可调电容绕组连接到三相分离器的线路中,当三相分离器的负载需求发生变化时,可调电容的电容值也会发生变化,从而调节三相电源输出的电压和电流值,使其符合消费者的需求。
(此处省略3000字)
综上所述,三相分离器具有三相电源输入、三相电源输出和电子电容器等多个部件,它可以有效地将三路相电能转换为单相电能,为消费者提供单相电能,从而实现电能的有效分配。
它的工作原理是利用电子电容器和其他电路节点,对电源电压和电流值进行调节,从而实现三相电能的转换和分配,同时还具有过载、短路保护以及电源环境控制等功能,因此,三相分离器是一种非常有用的设备。
uasb三相分离器原理UASB三相分离器原理UASB(Upflow Anaerobic Sludge Blanket)三相分离器是一种高效的生物处理设备,可以用于处理各种有机废水。
它利用厌氧微生物对有机物进行降解,同时实现了污泥的沉淀和气体的收集。
下面将详细介绍UASB三相分离器的原理。
一、UASB三相分离器的结构UASB三相分离器通常由上部进水区、中部反应区和下部污泥沉淀区组成。
其中,上部进水区通过进水管将废水引入反应区,中部反应区是主要的降解区域,下部污泥沉淀区则用于收集和排除产生的污泥。
二、UASB三相分离器的工作原理1. 厌氧微生物降解有机物在中部反应区内,废水与污泥混合,并被厌氧微生物降解为甲烷、二氧化碳和其他无害物质。
这些微生物主要包括酸化菌和甲烷菌,在缺氧条件下进行代谢活动。
2. 污泥颗粒沉淀由于重力作用,污泥颗粒在反应区内逐渐沉淀,并形成一层厚厚的污泥毯。
这些污泥颗粒包含大量的微生物,可以维持反应区内的生物活性。
3. 气体收集和排放由于甲烷等气体的密度较轻,它们会在污泥毯上方积聚并向上升腾。
在上部进水区内,设置了一个气体收集管道,用于收集产生的气体并将其排放到大气中。
4. 污泥回流和排除为了保证反应区内污泥颗粒的浓度和活性,UASB三相分离器还设置了一个污泥回流系统。
通过回流管道将部分沉淀下来的污泥送回到反应区内重新参与降解过程。
同时,也需要定期清理下部污泥沉淀区内积聚的废弃物,并将其排出。
三、UASB三相分离器的优点1. 高效处理能力UASB三相分离器具有高效处理有机废水的能力,可以去除COD、BOD等有机物质。
同时,在处理高浓度废水时也表现出良好的适应性。
2. 低能耗和低运行成本相比传统的生物处理设备,UASB三相分离器需要的能量和化学品投入较少,运行成本也较低。
3. 空间占用小由于UASB三相分离器的结构紧凑,可以大大减少处理设备的占地面积。
这对于城市中心或场地有限的工业企业来说尤为重要。
高效三相分离器1.型号释疑JM-WS3.0×8.0-0.8设计压力 MPa设备筒体长度 m设备筒体径 mW:卧式容器S:三相分离器骏马集团2.三相分离器分离原理及结构特点刚从地下开采出来的石油我们称为原油,它是复杂的油水乳化混合物,还含有部分气体和少量泥沙。
气体的主要成分是天然气和二氧化碳。
为了分别得到有利用价值的高纯度的天然气和石油,我们研制出了原油用高效三相分离器,来满足原油开发开采者的需要。
所谓的三相,就是气相、液相、固相。
三相分离器的工作原理就是利用原油中所含各物质的密度不同、粘度不同以及颗粒大小等的区别来进行分离的。
来自井口的原料油首先经过井口阀门、管线到一个加药装置,加药装置可连续可控制的来给原油加破乳剂。
这是用来降低原料油中水、油、泥沙之间的粘连混合程度以及分化乳化混合物的颗粒,有利于三相分离器更好的进行分离。
我们可根据原油的参数(粘度和温度)来看是否需要在加破乳剂之前设置水套加热炉。
水套加热炉就是对原油加热,来降低原油的粘度,提高原油的运输速度。
加了破乳剂的原料油首先进入三相分离器的一级分离装置,进口是在一级分离装置中部,沿切线方向旋转式进入。
通过旋风分离,根据离心力和重力的作用,将原油所含的各物质由里到外、由上到下的排列为气、油、水、泥沙。
为了延长分离器的使用寿命,我们在一级分离装置的入口处沿筒壁方向增加一块垫板,这样泥沙在冲涮筒壁时,只磨损到这块垫板。
等于说是把一级分离装置能接触到的高速流体的那段筒体壁厚进行了加强。
经过旋风分离,大部分气体涌向一级分离装置的上部,在分离装置的上部我们设有一个伞状板,伞状板由三根扁钢呈120°角分布支承。
下部靠一个焊接在筒体壁上的支承圈支撑。
气体冲击到伞状板之后,经过伞状板和一级分离器筒体之间的空隙到达分离器的顶部出气口,由出气口进入二级分离装置。
我们设置这个伞状板的原因,就是因初步分离的气体中,含有部分雾状的小颗粒,颗粒中有水和原油以及细微的泥沙,经碰撞到伞状板上之后,由于粘度的原因,大部分都附着在伞状板的壁上,积累到一定程度会沿伞状板的壁边缘滴落。

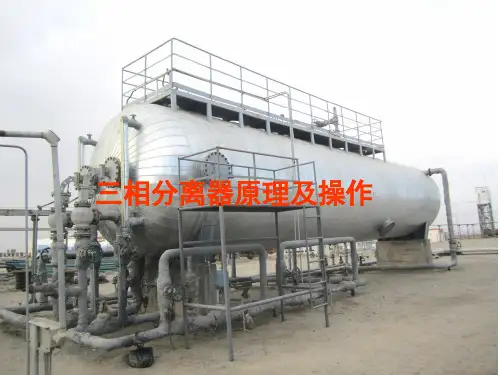

三相分离器工作原理、结构、工艺参数
一、工作原理
生产汇管来原油进入三相分离器,利用油、气、水密度的不同进行油、气、水三相初步分离。
1、预分离段
从三相分离器进口来的油气由切向进入预分离器,利用离心力而不是机械的搅动来分离来液成为液体和气体,进行初步气、液两相旋流分离。
分离后的气体向上进入预分离器下伞和上伞,按折流方式先后与下伞、上伞壁碰撞,从而将气中带出的液体形成较大的液滴,重力使液滴进一步分离出来,经上、下伞碰撞分离后的气体则通过气连通管导入到三相生产分离器的分离沉降段上部。
分离后的液体通过预分离器向下导液管导入到三相分离器底部,经布液管从液面以下的水层向上喷出,进入到三相分离器预分离段进行油、水初步分离,主要分离出游离水。
布液管的作用:避免了气体对液体的扰动,保持了油水界面的稳定,有利于油水更好地分离。
2、分离沉降段
经预分离段进行初步分离后的液体,沿水平方向向右移动进入分离沉降段。
这一段内有较大的沉降空间(分离沉降时间20分钟左右),其中部有两段聚结填料,有助于水中油滴和油中水滴的聚结,从而有促进油、水分离。
液体在水平移动过程中,密度较小的原油逐渐上浮,而密度较大的污水(主要是游离水)则向下沉入设备底部,同时使油气逐步分离开来。
气体则在分离沉降段上部空间内,沿水平方向向右运动进入到分气包,重力作用使气体中的液体沉降到三相分离器分离沉降段液面上。
3、集液段
由于油、水密度的不同,使分离沉降段中的液体出现分层,水的密度较大在下层,油的密度较小在上层。
在下层的水则通过集液段底部的喇叭口,利用连通器原理向上溢流进入三相分离器水室,水室中的水通过出水口导出进入5000m3沉降罐。
在上层的油经集液段上部堰板溢流到导油汇管,进入到三相分离器的油室,油室中的油通过油出口导出进入热化学脱水器。
4、捕雾段
气体经沉降分离段后进入到分气包,由于气体中仍夹有细小的液滴,在分气包中装有捕
雾装置-丝网捕雾器,丝网捕雾器的丝网由圆形或扁形的耐腐蚀的金属丝编织而成,其脱除
液沫工作原理是:夹带液沫的气体流经丝网时,与丝网相碰撞,液沫由于其表面张力,而在
丝与丝的交叉接头处聚集。
当聚积到其本身重力足以超过气体上升速度力与液体表面张力的
合力时,由于重力作用,液滴就过载而降离。
气体向上运动经过丝网捕雾器后,气体中的液体被分离出来,气体通过分气包出口进入
到除油器进口。
5、聚结填料
在三相分离器分离沉降段设有两段聚结填料,这两段聚结填料采用的是316L不锈钢波
纹板,其中分离段聚结填料区宽1500mm,沉降段聚结填料区宽800mm。
聚结填料的主要
作用是促进水中油滴和油中水滴的聚结,从而促进油、水分离。
316L不锈钢波纹板聚结填料
316L不锈钢波纹板聚结填料是一种高效分离填料,其材质是00Cr17Ni14Mo2,具有耐
氯离子腐蚀的特性。
能促进水中油滴和油中水滴的聚结,起到异相分离作用。
它具有阻力小、
液相分布均匀、增大接触面积、延长沉降时间、效率高、压降低、耐高温、耐腐蚀等特点。
316L不锈钢波纹板聚结填料由多片相同或不同波纹板组块拼装而成,每个波纹板组块由单
片波纹板正反叠装组成,规格为盘高。
二、控制原理
1、油水界面控制原理
三相分离器水室水位调节器是利用连通器原理,通过水位调节器调节水溢流堰口高度实
现对三相分离器分离沉降段油水界面的调节。
根据U型管原理“在U型管左右相同介质相同高度处液柱所产生的压强相等”,选择油
水界面高度处的A、B两点,列方程可得:
h=(ρw h w-ρ0h o)/(ρw-ρ0)
其中:
ρ0――三相分离器内含水油的密度
ρw――三相分离器内污水的密度
h w――水堰管高度
h o――油堰板高度
h――沉降段油水界面高度图四:油水界面控制原理图g――重力加速度
由公式可知:当h w增大时,h增大,当h w减小时,h减小,即当通过调节水堰管调高时,分离沉降段的油水界面升高,当水堰管调低时,分离沉降段油水界面降低。
2、油室、水室液位控制原理
三相分离器油、水室液位是通过气动调节阀来实现的。
当液位升高时,调节阀开大,液位下降;当液位降低时,调节阀开小,液位上升。
经过如此循环往复动作,最终使液位保持在一定的高度。
三、结构示意图
F-F
(去掉其他部件)
C-C
B-B
分气包
油气预分离筒
B 向
油气预分离部件
C-C
D-D
调节堰管装置
A-A。
