下载文档原格式
钢筋木工加工棚一、加工棚基础加工棚基础平面图加工棚剖面图加工棚基础平面图说明：本加工棚为工具式，可周转利用，加工棚外设散水明沟，确保排水畅通。
加工棚基础说明：1、如无筋基础不能满足加工棚安全要求时，可浇灌有筋基础。
2、加工棚内地面需进行硬化，采用C20砼。
3、基础本加工棚为工具式，可周转利用，加工棚外设散水明沟，确保排水畅通。
4、该防护棚主要作用是防止高处落物伤人和保护机械设备，采用角钢焊接而成的，柱子采用方钢或圆形钢柱。
防护棚上方四周可挂安全警示标志牌和宣传标语。
5．在建筑物危险半径以内或建筑物高度大于24米以上时，必须采用双层防护。
在塔吊半径以外或建筑物高度小于24米时，可采用单层防护，棚内设施、设备有防雨要求时，防护棚应有防雨措施。
6．防护棚内的防护栏杆刷红白油漆相间@300，其余所有杆件刷黄色油漆。
7．该防护棚设计宽度为6米，高度为4米，如长度不够可增加一跨但结构不得随意改动。
8．开关箱的摆放位置应靠近操作人员，与所控制设备的距离不加工棚有筋基础加工棚无筋基础1001501501002280803-3φ6@2004011010015015010020010033J-1100501501505010015015050100501005540110550.000-0.200φ6@200φ6@200φ6@200得大于3米。
木工棚内应设置灭火器。
建筑施工现场安全文明施工标准图集word文档可自由复制编辑
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图word文档可自由复制编辑
word文档可自由复制编辑
word文档可自由复制编辑
word文档可自由复制编辑。
第二章施工现场平面布置第一节：施工现场总平面布置1、布置原则及依据1.1、布置原则我们根据天津市文明施工管理规定，为保证施工现场布置紧凑合理，现场施工顺利进行，施工平面布置原则确定如下：1.1.1、合理布置现场，规划好施工道路和场地，减少运输费用和场内二次倒运。
1.1.2、既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求，不能顾此失彼。
1.1.3、应在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序。
1.1.4、施工布置需整洁、有序，同时做好施工废水净化、排放措施、防尘、防噪措施，创建文明施工工地。
1.1.5、现场材料堆放有序。
储存环境适宜，措施得当。
材料运输工具适宜，装卸方法得当，尽量避免和减少二次搬运。
1.1.6、施工现场供水管网根据用水量设计布置，管径合理、管路简捷，使用节水产品，有针对性的节水。
1.1.7、场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。
1.2、布置依据1.2.1、招标文件有关要求。
1.2.2、安全文明施工和环境保护要求。
1.2.3、现场红线、水源、电源位置，以及现场勘察成果。
1.2.4、总平面图、建筑平面、立面图。
1.2.5、总进度计划及资源需用量计划。
1.2.6、总体部署和主要施工方案。
2、施工总平面管理：2.1、施工总平面管理由项目现场经理负责组织、协调，并由工程部具体实施。
施工中根据工程进度的实施情况，发布分阶段总平面管理实施计划，制定平面管理办法，对施工场地统一安排，统一调度，保证平面管理计划的顺利实施。
3.2、凡进出入现场的设备、材料需出示有关部门所签放行条，保安进行登记方可，所有设备、材料必须按平面布置图指定的位置堆放整齐，不得任意堆放或改动。
2.3、施工现场的水准点，轴线控制点，埋地线缆，架空电线应有醒目标志，所有材料堆放区也必须作好标识，并加以保护。
2.4、现场施工垃圾集中放入分类垃圾站内，专人管理、统一搬运，并及时运出场外。
建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。
第二章施工现场平面布置标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-第二章施工现场平面布置第一节：施工现场总平面布置1、布置原则及依据、布置原则我们根据天津市文明施工管理规定，为保证施工现场布置紧凑合理，现场施工顺利进行，施工平面布置原则确定如下：1.1.1、合理布置现场，规划好施工道路和场地，减少运输费用和场内二次倒运。
1.1.2、既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求，不能顾此失彼。
1.1.3、应在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序。
1.1.4、施工布置需整洁、有序，同时做好施工废水净化、排放措施、防尘、防噪措施，创建文明施工工地。
1.1.5、现场材料堆放有序。
储存环境适宜，措施得当。
材料运输工具适宜，装卸方法得当，尽量避免和减少二次搬运。
1.1.6、施工现场供水管网根据用水量设计布置，管径合理、管路简捷，使用节水产品，有针对性的节水。
1.1.7、场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。
、布置依据1.2.1、招标文件有关要求。
1.2.2、安全文明施工和环境保护要求。
1.2.3、现场红线、水源、电源位置，以及现场勘察成果。
1.2.4、总平面图、建筑平面、立面图。
1.2.5、总进度计划及资源需用量计划。
1.2.6、总体部署和主要施工方案。
2、施工总平面管理：、施工总平面管理由项目现场经理负责组织、协调，并由工程部具体实施。
施工中根据工程进度的实施情况，发布分阶段总平面管理实施计划，制定平面管理办法，对施工场地统一安排，统一调度，保证平面管理计划的顺利实施。
、凡进出入现场的设备、材料需出示有关部门所签放行条，保安进行登记方可，所有设备、材料必须按平面布置图指定的位置堆放整齐，不得任意堆放或改动。
、施工现场的水准点，轴线控制点，埋地线缆，架空电线应有醒目标志，所有材料堆放区也必须作好标识，并加以保护。
钢筋加工棚/钢筋防护棚数据尺寸参考
建筑工地用组装式安全通道、组装式木工加工棚、组装式钢筋加工棚型厂家批发
产品名称：组装式安全通道、木工棚、钢筋加工棚
尺寸：整体尺寸长宽为：4M*6M、6M*6M、6M*9M、6M*12M。
立柱：100*100mm 顶部横竖梁40*60mm
产品材质：热镀锌钢管
产品特点：双层防砸结构，稳固耐用，标准化设计，全拼装式，快速组装，拆卸简单，可重复利用，方便运输。
配电箱防护棚，牢固稳定,组装设计,安装便捷,价格实惠.锦银丰配电箱防护棚喷涂工艺,焊接牢固,安装在工地美观大气又漂亮
河南新乡锦银丰公司主要生产防护棚、临边防护、定型化防护棚、建筑安全防护、定型化防护棚、标准化防护棚、建筑防护棚、安全防护棚、文明工地防护用品配电总箱、钢筋操作棚、安全通道、木工操作棚电箱防护棚安全通道钢筋加工及防护棚临边防护栏杆楼梯临边防护施工电梯防护门电梯井防护门木工加工棚等。
产品具有可多次拆装，重复利用、牢固、整齐、美观、拆装方便等优点。
欢迎来电咨询（建筑安全防护防护棚临边防护栏杆、施工电梯防护门）生产快发货快
河南新乡锦银丰护栏，生产型护栏厂家，不仅是注重质量，注重品质，注重信誉，给用户带来更多方便，而且一直在不断开发新产品。
您可以电话微信进行具体沟通，如果时间充足，随时欢迎您来河南省新乡市北环----实地看厂考察、洽谈合作订购。
编号：AQ-BH-08458( 管理资料)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑钢筋、木工棚搭设方案Erection scheme of steel bar and wood shed钢筋、木工棚搭设方案说明：施工方案是根据一个施工项目制定的实施方案;是根据项目确定的，有些项目简单、工期短就不需要制订复杂的方案。
一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑施工安全检查标准》（JGJ59-99）二、工程概况本工程为根据现场平面布置，4个钢筋加工棚和4个木工加工棚，钢筋加工防护棚采用钢管扣件搭设，木工作业棚选用泡沫板，四周封闭，两侧开百叶窗、一侧设双开门。
根据要求，加工棚在塔吊旋转半径范围内的需设置双层防护。
三、加工防护棚搭设3.1施工准备1、搭设前项目部技术人员应按专项方案中的要求，向搭设的操作人员进行安全技术交底。
2、按JGJl30-200l规范的规定和专项施工组织方案的要求对钢管、扣件、脚手板和竹垫笆、密目网等进行检查验收，不合格产品不得使用。
同时做好钢管和扣件的防锈及防腐处理。
3、经检查合格的构配件应按品种、规格分类、堆放整齐、平稳、堆放场地不得有积水。
4、应清除搭设场地内的杂物，平整搭设场地，并使排水畅通。
3.2搭设工艺流程搭设工艺流程：立杆一纵向水平杆一横向水平杆(临)一扫地杆一斜撑一桁架一校正一搁栅杆一铺竹笆一棚顶部周边围挡。
3.3搭设施工3.3.1立杆搭设1、相邻立杆的对接扣件不得在同一高度内，错开布置，错开的距离不得小于500mm。
各接头中心至主节点的距离不得大于步距的l／3。
2、开始搭立杆时，应每隔6～9m设置一根临时抛撑，在搭设完该处的立杆，纵向水平杆、横向水平杆后，可根据情况拆除。
2023年钢筋、木工棚搭设方案一、引言钢筋、木工棚是施工现场常用的临时搭设，用于保护施工材料和设备，提供临时办公和生活场所。
本方案旨在提供2023年钢筋、木工棚的搭设方案，确保施工过程的顺利进行。
二、搭设地点选择1. 地形选择平整、无明显水坑或泥泞的地方，以便于搭设工棚的稳固和施工人员、设备的进出。
2.交通工地附近必须有便捷的交通工具接近，以保证建筑材料和设备的运输便利。
3.安全性选择距离危险区域（如斜坡、河边或高压线等）一定距离的地点，确保工棚安全无虞。
三、钢筋工棚搭设方案1. 材料准备根据需求准备钢筋、立柱、墙板、屋顶板等建筑材料，并确保质量达标。
2. 布局规划根据工地实际情况进行合理布局，确保工棚的有效使用和生产流程的顺利进行。
3. 搭设顺序a. 将预制好的立柱根据工棚布局图固定在地面上。
b. 立柱间用横向的钢筋进行牢固的连接，形成工棚的框架结构。
c. 在框架结构上安装墙板和屋顶板，确保固定稳固。
d. 安装门窗，以便人员和设备的进出。
4. 安全措施a. 确保搭设工棚的稳固性，如加装钢丝绳或调整立柱角度。
b. 为工棚周围设置围挡，防止外来人员进入。
c. 在工棚内设置灭火器、紧急出口标志等安全设施，以防止火灾等事故。
四、木工棚搭设方案1. 材料准备准备合格的木材、木板、钉子等木工建材，并确保其质量符合国家标准。
2. 布局规划根据工地实际情况进行合理布局，确保工棚的有效使用和生产流程的顺利进行。
3. 搭设顺序a. 根据要求选择木工棚的尺寸并制作好木柱和连接件。
b. 将木柱固定在地面上，并将木板用钉子固定在木柱上，形成木工棚的框架结构。
c. 安装屋顶板，确保固定稳固。
d. 安装门窗。
4. 安全措施a. 检查木工棚的结构，确保其稳固牢固。
b. 在木工棚周围设置围挡，防止外来人员进入。
c. 在木工棚内设置灭火器、紧急出口标志等安全设施，以防止火灾等事故。
五、工棚维护与管理1. 定期检查每周对工棚进行一次全面检查，包括结构的稳固性、材料的状况、设备是否正常运行等。

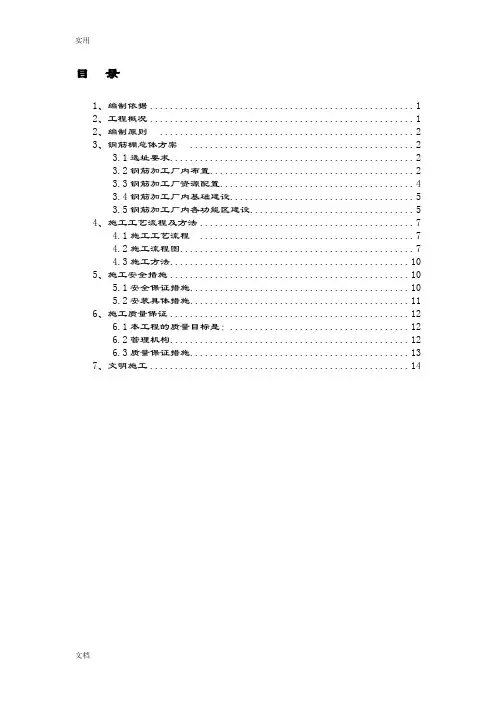

目录1、编制依据 (1)2、工程概况 (1)2、编制原则 (2)3、钢筋棚总体方案 (2)3.1选址要求 (2)3.2钢筋加工厂内布置 (2)3.3钢筋加工厂资源配置 (4)3.4钢筋加工厂内基础建设 (5)3.5钢筋加工厂内各功能区建设 (5)4、施工工艺流程及方法 (7)4.1施工工艺流程 (7)4.2施工流程图 (7)4.3施工方法 (10)5、施工安全措施 (10)5.1安全保证措施 (10)5.2安装具体措施 (11)6、施工质量保证 (12)6.1本工程的质量目标是： (12)6.2管理机构 (12)6.3质量保证措施 (13)7、文明施工 (14)云南省杨柳(滇黔界)至宣威高速公路钢筋加工棚施工方案1编制依据1、云南省杨柳(滇黔界)至宣威高速公路工程施工图纸；2、云南省杨柳(滇黔界)至宣威高速公路工程施工图纸招标文件；3、云南省杨柳(滇黔界)至宣威高速公路勘察设计合同；4、《云南省交通运输厅关于云南省杨柳(滇黔界)至宣威高速公路初步设计的批复》(云交基建[2017]45号)；5、《云南省杨柳(滇黔界)至宣威高速公路初步设计文件》；6、云南省杨柳(滇黔界)至宣威高速公路初步设计审查专家意见；7、交通运输部有关技术标准、规范、规程；8、南首有关技术规定及有关会议纪要、规定；9、《公路桥涵施工技术规范》（JTG/T F50-2011）；10、《公路工程施工安全技术规程》（JTG D081-2006）；11、《公路工程质量检验评定标准》（JTG F80/1-2004）；12、《职业健康安全管理体系、规范》（GB/T28001—2011）；13、《环境管理体系、规范》（GB/T24001—2004）；14、现场实地勘察和对周围地理环境的调查；15、国家、省、市现行安全法规、标准、规范。
2工程概况云南省杨柳(滇黔界)至宣威高速公路起点位于滇、黔两省省界与规划贵州省成宁至围仗(滇界)高速公路相接，向南依次倘塘镇、来宾街道、西宁街道，终于双龙街道塘坊村，与普立(滇黔界)至宣威高速公路(G56杭瑞高速)相接。
