大运量大倾角皮带机资料分析

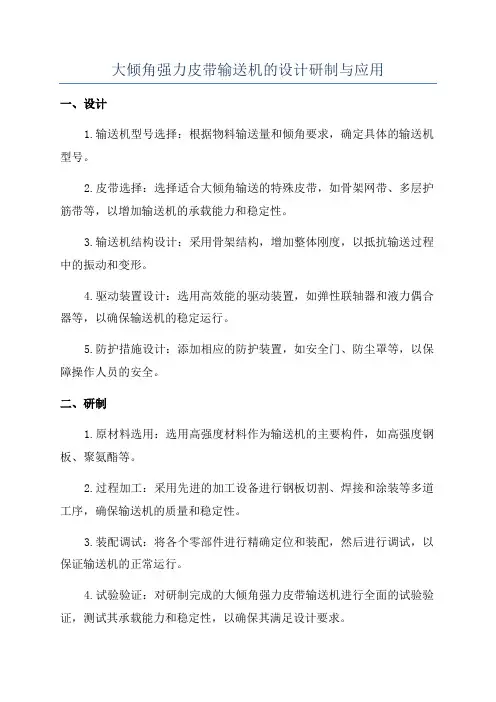

大倾角强力皮带输送机的设计研制与应用一、设计1.输送机型号选择：根据物料输送量和倾角要求，确定具体的输送机型号。

2.皮带选择：选择适合大倾角输送的特殊皮带，如骨架网带、多层护筋带等，以增加输送机的承载能力和稳定性。

3.输送机结构设计：采用骨架结构，增加整体刚度，以抵抗输送过程中的振动和变形。

4.驱动装置设计：选用高效能的驱动装置，如弹性联轴器和液力偶合器等，以确保输送机的稳定运行。

5.防护措施设计：添加相应的防护装置，如安全门、防尘罩等，以保障操作人员的安全。

二、研制1.原材料选用：选用高强度材料作为输送机的主要构件，如高强度钢板、聚氨酯等。

2.过程加工：采用先进的加工设备进行钢板切割、焊接和涂装等多道工序，确保输送机的质量和稳定性。

3.装配调试：将各个零部件进行精确定位和装配，然后进行调试，以保证输送机的正常运行。

4.试验验证：对研制完成的大倾角强力皮带输送机进行全面的试验验证，测试其承载能力和稳定性，以确保其满足设计要求。

三、应用1.大倾角输送能力强：相比于传统输送机，大倾角强力皮带输送机能够实现更高角度的物料输送，有效利用场地空间，提高输送效率。

2.传输距离远：大倾角强力皮带输送机可以轻松实现水平和垂直方向的长距离输送，满足不同领域的需求。

3.输送物料多样性：大倾角强力皮带输送机适用于多种物料的输送，如煤炭、矿石、粉状物料等。

4.运行稳定可靠：经过专业的设计和研制，大倾角强力皮带输送机具有良好的稳定性和可靠性，能够长时间连续运行。

总结：大倾角强力皮带输送机的设计研制与应用涉及多个方面，通过合理的设计、高质量的研制和广泛的应用，可以实现高效的物料输送。

随着技术的不断进步和需求的增长，大倾角强力皮带输送机在各个行业的应用前景十分广阔。

通过不断的创新和优化，大倾角强力皮带输送机将成为物料输送领域的重要设备之一。

大倾角皮带机大倾角皮带输送机（档边带式输送机）大倾角带式输送机（大倾角皮带输送机）广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。

大倾角带式输送机具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，输送倾角为0°～90°范围内，最大垂直输送物料粒度为400mm。

大倾角带式输送机是大倾角(或垂直)输送的理想设备。

通过多年的不懈努力，大倾角皮带机提升高度(最高已达203m)、大输送能力(最大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。

DJ型大倾角带式输送机概述：DJ型大倾角带式输送机(以下简称“大倾角”)（大倾角皮带输送机）具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，因而是大倾角(或垂直)输送的理想设备。

大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。

通过多年的不懈努力，大倾角皮带输送机提升高度(最高已达203m)、大输送能力(最大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。

大倾角皮带输送机的应用范围：(1)、大倾角皮带输送机为一般用途的散状物料连续输送设备，但采用的是具有波状挡边和横隔板的输送带。

因此，特别适用于大倾角及垂直90°输送。

(2)、大倾角皮带输送机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业，在工作环境温度为-15℃～＋40℃的范围内输送堆积比重为0.5—4.2t／m3的各种散状物料。

(3)、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

(4)、输送倾角为0°～90°范围内，最大垂直输送物料粒度为400mm。

分析大倾角皮带输送机防物料下滑措施大倾角煤层是指工作面倾角在35°～55°之间的煤层，在大倾角状态下采煤会造成工作面液压支架的倾倒、下滑问题，工作面皮带输送机（以下简称“皮带机”）的下滑及各部件的强度和润滑，以及采煤机的下滑问题，上述问题会严重制约采煤工作面的正常推采，因此解决上述问题及正确处理三者之间的关系成为综采工作面正常推采的关键，要解决上述问题液压支架要采取防倒、防滑措施，采煤机采取下行割煤，上行空车运行防止其下滑，具备断电自行刹车保护功能，而作为采煤机与液压支架的联接的重要环节-皮带输送机，其运行状态的好坏直接关系到整个工作面的正常运行，下面就其在大倾角状态下采取的措施讨论如下：1、防止皮带输送机下滑的措施在皮带输送机每一节中部槽上设有防滑耳板，与液压支架配套使用实现皮带输送机防滑。

与液压支架配套主要有三种形式：（1）软连接：一般每5架一组（2）硬连接：本架过桥与邻架前输送机中部槽间，设硬连接防输送机下滑装置，每架一组，可2～5架一组，视倾角和千斤顶力大小而定，向下布置，由下向上拉输送机；向上布置，由下向上推输送机。

（3）顶推杆防输送机下滑装置2、动力部的布置形式及减速器的润滑动力部（电动机+连接装置+减速器）的布置形式现在主要有平行布置和垂直布置两种，此前传动系统失效主要是因减速器缺油造成，因此大倾角状态下，减速器的可靠润滑成为整个传动系统平稳运行的重要保证。

在条件允许的前提下，可选择动力部垂直布置形式。

如果选择动力部平行布置则减速器必须带有强制润滑装置（强制润滑泵）。

3、中部段强度为了保证与采煤机及液压支架配套后运行的可靠性，因此各个配套部位的强度必须保证。

（1）与采煤机配套的销轨及轨座必须采用优质合金钢锻造结构（2）中部槽与液压支架连接的推移耳强度必须加强，液压支架的推杆与中部槽的推移耳连接（见第1项的第⑶小项），通过液压支架的防滑来间接控制皮带输送机的下滑。

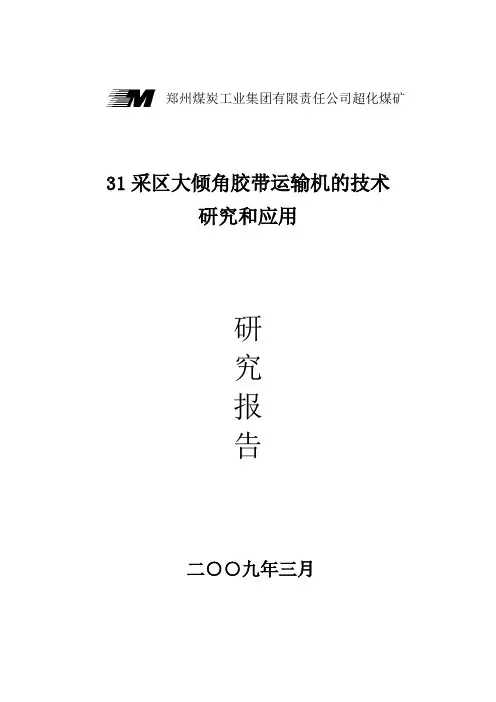

郑州煤炭工业集团有限责任公司超化煤矿31采区大倾角胶带运输机的技术研究和应用研究报告二○○九年三月目录概述 (2)一、问题的提出与解措 (3)二、方案的研究与确定 (5)2.1 深槽构造与挡渣、纠偏、压带的应用 (5)2.2 现场冷硫化包胶技术的应用 (8)2.3 机尾张紧装置的改造 (9)2.4 关于31“辅机”的设计与探讨 (9)三、31皮带下山胶带运输机选型验算 (11)四、关键技术及创新点 (20)五、社会效益与经济效应分析 (22)六、结论 (23)附图 (24)概述超化煤矿31皮带下山皮带运输机是一部位于大斜坡，集运掘进矸石、煤于一体的胶带输送机。

铺设的大倾角皮带，担负31三条下山掘进出碴、31采区工作面主煤流运输及22141下付巷掘进出煤的任务。

31下山皮带位于回风巷，条件差，湿度较大。

31皮带是超化煤矿唯一安装的大倾角皮带机，该胶带输送机原为大平矿一台闲置的设备，我矿通过集团公司协调，调入我矿应用于大倾角巷道。

我矿工程技术人员根据31皮带巷原始参数，对整部胶带机功率、带宽、胶带强度、逆止力矩、制动力矩等进行改造选型。

结合31皮带巷的实际条件对原有胶带输送机采取深槽构造，加装槽型压带装置和挡碴装置，在胶带打滑处加铺摩擦胶带机增大摩擦因素，对主滚筒采用新工艺重新包胶等举措，加以改进、投用，已取得良好的效果。

成功完成了31皮带机对煤碴的运输任务。

保证下山的顺利掘进。

一、问题的提出与解决方案自2008年2月份安装投用以来陆续出现由于环境、运输条件、运量、碴块等原因导致物料在运输过程中出现翻滚、转动，皮带、滚筒打滑等隐患。

大倾角胶带滚筒打滑是胶带运输一直面临的难题，一方面是驱动滚筒与胶带摩擦因素不足以带动胶带运转，另一方面则是由于巷道运输条件导致单机运行无法带动整机运行。

在对31皮带的改造过程中面临的：①普通胶带不能满足物料运输的能力，且运输坡度大于15°时物料极容易在胶带上翻滚甚至掉落从而造成事故。

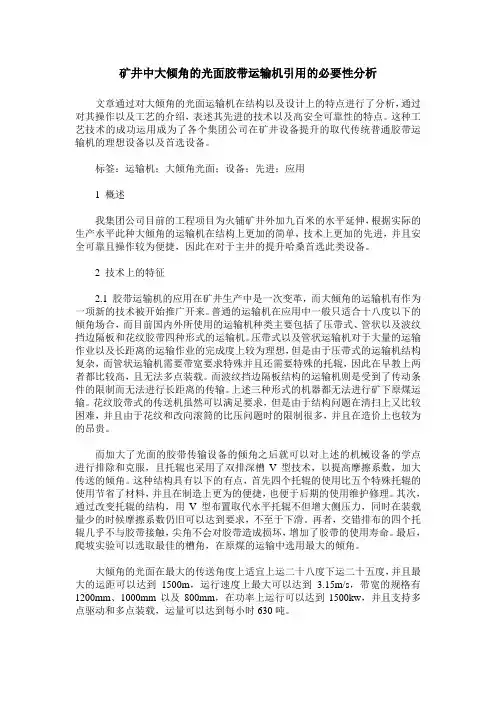

矿井中大倾角的光面胶带运输机引用的必要性分析文章通过对大倾角的光面运输机在结构以及设计上的特点进行了分析，通过对其操作以及工艺的介绍，表述其先进的技术以及高安全可靠性的特点。

这种工艺技术的成功运用成为了各个集团公司在矿井设备提升的取代传统普通胶带运输机的理想设备以及首选设备。

标签：运输机；大倾角光面；设备；先进；应用1 概述我集团公司目前的工程项目为火铺矿井外加九百米的水平延伸，根据实际的生产水平此种大倾角的运输机在结构上更加的简单，技术上更加的先进，并且安全可靠且操作较为便捷，因此在对于主井的提升哈桑首选此类设备。

2 技术上的特征2.1 胶带运输机的应用在矿井生产中是一次变革，而大倾角的运输机有作为一项新的技术被开始推广开来。

普通的运输机在应用中一般只适合十八度以下的倾角场合，而目前国内外所使用的运输机种类主要包括了压带式、管状以及波纹挡边隔板和花纹胶带四种形式的运输机。

压带式以及管状运输机对于大量的运输作业以及长距离的运输作业的完成度上较为理想，但是由于压带式的运输机结构复杂，而管状运输机需要带宽要求特殊并且还需要特殊的托辊，因此在早教上两者都比较高，且无法多点装载。

而波纹挡边隔板结构的运输机则是受到了传动条件的限制而无法进行长距离的传输。

上述三种形式的机器都无法进行矿下原煤运输。

花纹胶带式的传送机虽然可以满足要求，但是由于结构问题在清扫上又比较困难，并且由于花纹和改向滚筒的比压问题时的限制很多，并且在造价上也较为的昂贵。

而加大了光面的胶带传输设备的倾角之后就可以对上述的机械设备的学点进行排除和克服，且托辊也采用了双排深槽V型技术，以提高摩擦系数，加大传送的倾角。

这种结构具有以下的有点，首先四个托辊的使用比五个特殊托辊的使用节省了材料，并且在制造上更为的便捷，也便于后期的使用维护修理。

其次，通过改变托辊的结构，用V型布置取代水平托辊不但增大侧压力，同时在装载量少的时候摩擦系数仍旧可以达到要求，不至于下滑。

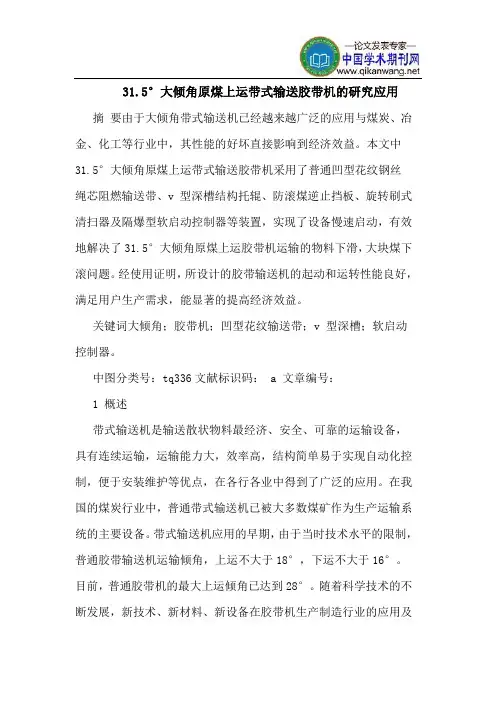

31.5°大倾角原煤上运带式输送胶带机的研究应用摘要由于大倾角带式输送机已经越来越广泛的应用与煤炭、冶金、化工等行业中，其性能的好坏直接影响到经济效益。

本文中31.5°大倾角原煤上运带式输送胶带机采用了普通凹型花纹钢丝绳芯阻燃输送带、v 型深槽结构托辊、防滚煤逆止挡板、旋转刷式清扫器及隔爆型软启动控制器等装置，实现了设备慢速启动，有效地解决了31.5°大倾角原煤上运胶带机运输的物料下滑，大块煤下滚问题。

经使用证明，所设计的胶带输送机的起动和运转性能良好，满足用户生产需求，能显著的提高经济效益。

关键词大倾角；胶带机；凹型花纹输送带；v 型深槽；软启动控制器。

中图分类号：tq336文献标识码： a 文章编号：1 概述带式输送机是输送散状物料最经济、安全、可靠的运输设备，具有连续运输，运输能力大，效率高，结构简单易于实现自动化控制，便于安装维护等优点，在各行各业中得到了广泛的应用。

在我国的煤炭行业中，普通带式输送机已被大多数煤矿作为生产运输系统的主要设备。

带式输送机应用的早期，由于当时技术水平的限制，普通胶带输送机运输倾角，上运不大于18°，下运不大于16°。

目前，普通胶带机的最大上运倾角已达到28°。

随着科学技术的不断发展，新技术、新材料、新设备在胶带机生产制造行业的应用及胶带机技术理论的不断完善和发展，普通胶带机的最大输送倾角也在不断的扩大。

登封登槽集团金岭煤矿在井下原煤运输中，成功地应用了31.5°大倾角带式输送胶带机。

2 胶带输送机设计31.5°大倾角带式输送胶带机技术参数：上运角度31.5°，钢丝绳芯输送带带宽1200 mm，带强4000 n/mm，水平机长1100 m，速度2.5 m/s，电机功率2×500 kw，运量300 t/h。

大倾角胶带输送机主要的技术问题就是如何克服运输过程中物料的下滑。

方面的关键技术 ： ①带式输送机动态分析与监控技术； ②软起动 与功率平衡技术 ； 中间驱动技术 ； 自动张紧技术 ； ③ ④ ⑤新型高 寿命高速托辊技术 ； 陕 自 ⑥ 速 移机尾技术 ； ⑦高效储带技术。
１ 提 高 元 部件 性 能 和 可 靠 性 ． ２
这 在有效 的实现软启动的同时 ， 节约 能源 ， 并且 降低 了起 动载
１ 煤 矿带式 输送 机技 术 的发展 趋势
１１ 设备大型化、 ． 提高运输能力 为 了适 应高产高效集约化生产 的需要 ，带式输送机 的输
方案二 ： 动部采用机头双滚筒四驱动 ， 驱 功率配 比为 ２ ２ ：， 选用 Ｙ Ｂ系列 高压隔爆型三相异步 电动机 ＋进 口调速 型液力
偶合 器 ＋进 口硬齿面减速器 。
平行轴布 置（ 驱动装置垂直于胶带机煤 流方向）所有传动滚筒 ；
都为双出轴。
皮带机 四驱 的布置型式为 ：机头部两传 动滚筒 从头算起
的发展 ， 随着高 产高效工 作面的出现及煤炭科技的不断发展 ， 原有的可伸缩带式输送机 ， 无论 是主参 数 ， 是运行性 能都难 还
以适应高产高效工作面的要求 ， 矿现 场急需主参数更 大 、 煤 技 术更先进 、 性能更 可靠 的长距离 、 大运量 、 大功率顺 槽可伸缩 带式输送机 ， 以提高我 国带式输送机技术 的设计水平 ， 填补 国 内空 白， 接近并赶上国际先进 工业 国的技术水平。其包含 ７个
维普资讯
煤 矿 现 代 化
２０ 年第３ ０８ 期
总第８ 期 ４
浅谈大功率大倾角类强力皮带机部件配置 问题
兖 矿 集 团大 陆 机械 有 限公 司 兖矿 集 团机 电设 备 制 造厂 王迎祥 温 炜 宋 峰

大倾角皮带输送机详细介绍提供单位：市三原机械厂目录1、通用带式输送机的倾角限制2、成型花纹输送带3、深花纹/ 隔板输送带4、波状挡边带式输送机5、波状挡边带式输送机的结构设计6、治式输送机7、深槽型带式输送机一、通用带式输送机的倾角限制输送物料的不同这些最大倾角通常处于10~18 0 之间。

如果超过这些推荐的上运倾角，物料将会：✓全部滑落✓物料间产生滑动✓块状物料将在输送带上滚动✓块状物料滚到粉状物料的上面二、成型花纹输送带最常用的花纹就是V形和U形花纹，花纹的高大约是1/4inch到1 3 / 8 inch之间V形花纹输送带实例U形花纹输送带实例三、深花纹/隔板输送带四、波状挡边带式输送机4.1波状挡边带式输送机的发展1. 波状挡边带式输送机发展概况2. 波状挡边带式输送机的特点3. 波状挡边带式输送机的应用4. 袋式带式输送机5.波状挡边带式输送机的发展趋势4.2提高输送倾角的需要1、普通带式输送机受物料与输送带摩擦系数的限制2、提高输送机倾角的方法✓深槽的托辊组✓圆管输送机✓压带式带式输送机✓花纹输送带式输送机✓波状挡边带式输送机4.3波状挡边带式输送机发展概况✓20世纪60年代德国的Svedala Flexowell公司就开始研制这种带式输送机✓与汉诺威大学合作，建立了波状挡边带式输送机的试验台产品已有55000余台✓分布于90多个国家和地✓美国的Lake Shore Ming公司、英国的 Dowty Meco、Namec、法国的 Bandabor等公司均生产✓芬兰Kone公司、德国Koch公司、瑞士Buhler公司生产的连续卸船机均成功应用了其提升与输送技术4.4国情况✓80年代中期开始从国外引进了一些挡边输送机✓1998年，起重运输机械研究所、运输设备厂等作为主要起草单位，制定了《波状挡边带式输送机》行业标准(/T8908-1999)✓已经有50多个主机厂生产了5000多台波状挡边输送机。

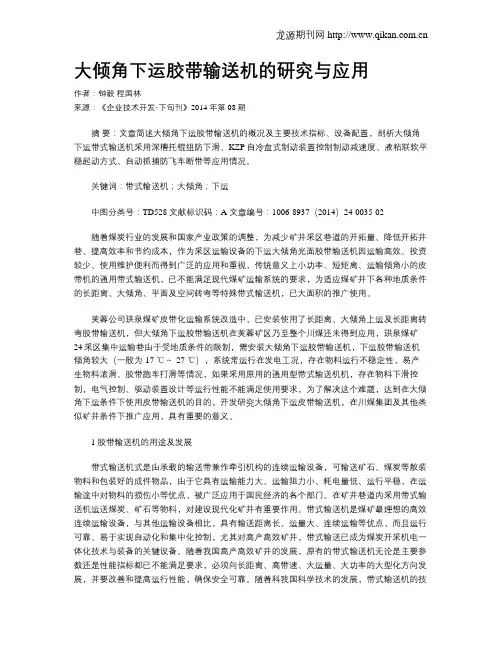

大倾角下运胶带输送机的研究与应用作者：钟毅程国林来源：《企业技术开发·下旬刊》2014年第08期摘要：文章简述大倾角下运胶带输送机的概况及主要技术指标、设备配置，剖析大倾角下运带式输送机采用深槽托棍组防下滑、KZP自冷盘式制动装置控制制动减速度、液粘联软平稳起动方式、自动抓捕防飞车断带等应用情况。

关键词：带式输送机；大倾角；下运中图分类号：TD528 文献标识码：A 文章编号：1006-8937（2014）24-0035-02随着煤炭行业的发展和国家产业政策的调整，为减少矿井采区巷道的开拓量、降低开拓井巷、提高效率和节约成本，作为采区运输设备的下运大倾角光面胶带输送机因运输高效、投资较少、使用维护便利而得到广泛的应用和重视，传统意义上小功率、短矩离、运输倾角小的皮带机的通用带式输送机，已不能满足现代煤矿运输系统的要求，为适应煤矿井下各种地质条件的长距离、大倾角、平面及空间转弯等特殊带式输送机，已大面积的推广使用。

芙蓉公司珙泉煤矿皮带化运输系统改造中，已安装使用了长距离、大倾角上运及长距离转弯胶带输送机，但大倾角下运胶带输送机在芙蓉矿区乃至整个川煤还未得到应用，珙泉煤矿24采区集中运输巷由于受地质条件的限制，需安装大倾角下运胶带输送机，下运胶带输送机倾角较大（一般为-17 ℃～-27 ℃），系统常运行在发电工况，存在物料运行不稳定性，易产生物料滚滑、胶带跑车打滑等情况，如果采用原用的通用型带式输送机机，存在物料下滑控制，电气控制、驱动装置设计等运行性能不能满足使用要求，为了解决这个难题，达到在大倾角下运条件下使用皮带输送机的目的，开发研究大倾角下运皮带输送机，在川煤集团及其他类似矿井条件下推广应用，具有重要的意义。

1 胶带输送机的用途及发展带式输送机式是由承载的输送带兼作牵引机构的连续运输设备，可输送矿石、煤炭等散装物料和包装好的成件物品，由于它具有运输能力大、运输阻力小、耗电量低、运行平稳，在运输途中对物料的损伤小等优点，被广泛应用于国民经济的各个部门。

第一章大倾角皮带机基本概况大倾角皮带机位于原箕斗轨道，担负着二水平至一水平的原煤运输任务。

巷道平均倾斜度32o，皮带机型号DTL100-2×160，皮带长度405m，皮带宽度1m，皮带速度为1.6m/s，运输能力150t/h。

2011年09月安装，鹤壁市起重机械厂生产，富昌公司安装。

因原液压防爆绞车故障率较高，运输能力低，经多方论证，我们将轨道提升改造为大倾角皮带机运输。

皮带机与原液压防爆绞车相比，主要优点是操作简单，皮带机起动平稳，运行可靠、运输能力大发，易于维护。

设备改造后均能正常运转，达到了预期改造目的。

第二章大倾角皮带机技术特征1、矿用隔爆照明信号综合保护装置型号：ZBZ—4.0/1140（660）M 额定容量：4.0kvA额定电压：1140（660）/127v 接线方式：Y△/Y出厂日期：2010年2月生产厂家：淮南万泰电子股份有限公司2、矿用隔爆兼本质安全型可编程控制箱型号：KXJ—127 额定电压：127v 额定电流：10A最高本安开路电压：24.2v 最高西安负载电流：0.5A出厂日期：2011年8月30日生产厂家：上海申地自动化科技有限公司昆山分公司3、TH—24矿用本质安全型操作台额定电压：DC24v 额定电流：≤300mA 防护等级：IP54出厂日期：2011年8月生产厂家：上海申地自动化科技有限公司4、KTT3型多功能扩播电话机电池规格型号：GNY1.2v 500mAh×6电池最大短路电流：3A 充电电压：DC10—24v关联设备：JXJ1—ⅠⅠ电源变换箱DXJ—24电源出厂日期：2011年4月生产厂家：常州联力自动化科技有限公司5、矿用隔爆型真空电磁起动器型号：QBZ—80额定工作电压：1140/660/36v 额定工作电流：80A额定控制功率：v：1140 660kW：90 50出厂日期：2010年8月生产厂家：浙江荣欣防爆电气有限公司（共5台，2#制动泵、1#制动泵、2#主电机风机、1#主电机风机、清扫器）6、风机电机：隔爆型三相异步电动机型号：YB2802—4 额定电压：660/1140 额定功率：0.75kW额定电流：1.4/0.8生产厂家：佳木斯电机股份有限公司7、接触式逆止器型号：NJZ100—s—180 额定力矩：100kN·m 最高转速：90r/min生产厂家：自贡倍特逆止器制造有限公司8、减速机型号：M3PSF70 运行功率160kW 使用系数：1.91传动比：1：48.7384 转速：1500/30.8r/min润滑油：ISO VG 460 Miner oil生产厂家：SEW—工业设备（天津）有限公司9、变频器馈电开关矿用隔爆（智能）型真空馈电开关型号：KBZ—400/1140 额定电压：1140v 额定电流：400A 生产厂家：浦江星火矿用开关有限公司10、盘式制动装置型号：KPZ—1200 电机功率：4kW 电压等级：660/1140v 制动盘直径：1200mm 制动半径：465mm动力矩：68.5kN·m生产厂家：上海能运机电有限公司昆山分公司11、隔爆型变频调速三相异步电动机型号：YBPT315L1—4 额定功率：160kW 接法：Y/△额定电压：660/1140 额定电流：166/96出厂日期：2011年5月生产厂家：佳木斯电机股份有限公司12、清扫器电机型号：JB/T7565—2004 额定功率：1.1kW 转速：1400r/min接法：Y 额定电流：1.7A13、矿用隔爆干式变压器型号：KBSG2—T—500/6 额定容量：500kvA额定电压：高压：6000v 低压：1200/693v额定电流：高压：48.1A 低压：241/417A14、矿用隔爆真空馈电开关型号：KBZ—400/1140（660）额定电压：660 额定电流：400生产厂家：济源煤炭高压开关有限公司15、矿用隔爆型高压真空配电装置型号：PBG—36/6 额定电压：64 额定电流：100 开断电流：12.5416、隔爆型矿温度传感器型号：GPW300 电压：5V 电流：5mA生产厂家：江都市东方电器有限责任公司17、矿用本质安全跑偏传感器型号：GEJ20 触点容量DC12V/0.5A生产厂家：宿州恒泰电器18、带式给煤机变速器型号：MBL55-YB5.5 输入速：1450r/min 变速比：1/5 功率：5.5KW 生产厂家：浙江省平阳县福莱特传动机械公司19、带式给煤机隔爆型三相异步电动机型号：YBK-2-132S-6 功率：5.5KW 转速：1450r/min生产厂家：无锡月亮有限公司20、防爆拉线开关型号：KHL1-0.1/24 电压/电流：24.5V/0.5A生产厂家：上海埃意实业有限公司松江分公司21、矿用本质安全型压力变送器型号：BYD3 工作电压：18v 电流≤21mA生产厂家：上海煤科实业有限公司22、矿用本质安全型温度传感器型号：GW40 额定电压：12v 工作电流40mA生产厂家：宿州恒泰电器23、矿用隔爆型电磁阀型号：DFB—4/6 工作电压：AC12.7v 最高工作水压6mPa 生产厂家：宿州恒泰电器24、矿用本质安全型烟雾传感器型号：GQQ01 额定电压DC12v 工作电流120mA生产厂家：宿州恒泰电器25、摆线针轮减速机型号：XWD6—23—5.526、矿用本质安全型速度传感器型号：GSC5000（B）生产厂家：上海煤科实业有限公司第三章：皮带机事故隐患处理、大修及技术改造记录2011年09月－10月拆除原液压绞车箕斗，拆除上、下仓装卸设备，安装大倾角皮带机及机尾带式给煤机，试运正常。

大倾角皮带机电机技术参数嘿，咱今儿就来聊聊大倾角皮带机电机技术参数这档子事儿！你知道吗，这大倾角皮带机啊，就好比是一个大力士，能扛起好多好多的东西，然后稳稳当当地给运到想去的地方。

而这电机呢，那就是这个大力士的心脏呀！先来说说功率吧，这可是很关键的一点哟！功率就像是大力士的力气大小，功率大，那就能搬更重的东西，干活更带劲。

要是功率小了，碰到重一点的货物，说不定就累得气喘吁吁，甚至还可能“罢工”呢！你说这功率重要不重要？还有转速呀，这转速就好比大力士跑步的速度。

转速快，那皮带就跑得快，运输效率就高；转速慢呢，皮带就慢悠悠地走，效率可能就没那么高啦。

就好像咱人跑步，跑得快就能快点到达目的地，对吧？电压也不能小瞧呀！这就像是大力士吃的饭，电压合适了，电机才能吃饱了有力气干活。

要是电压不对劲，那电机可能就会不舒服，闹脾气，不好好工作啦。

电流呢，就像是大力士身体里流淌的血液，得正常流动才行。

电流过大或者过小，都会对电机产生影响，就跟咱人血液循环不好会生病一样。

再说说防护等级吧。

这防护等级就像是给电机穿上了一层铠甲，保护它不受外界的伤害。

防护等级高，就能在各种恶劣环境下都安然无恙；要是防护等级低，遇到点风吹雨打啥的，说不定就出问题咯。

咱想想，要是没有合适的这些技术参数，那大倾角皮带机还能好好工作吗？那肯定不行呀！就好比让一个小孩去干大人的活，能行吗？肯定累得够呛还干不好呀！所以说，这些技术参数可得好好重视起来。

咱在选择大倾角皮带机电机的时候，可得把这些参数都搞清楚了，根据实际需求来挑选合适的。

别到时候随便选一个，结果用起来发现不合适，那可就麻烦啦！那不是浪费时间又浪费钱嘛！总之呢，大倾角皮带机电机技术参数可太重要啦，就像人的身体各项指标一样，得健康合适才行呀！咱可得好好对待它们，让大倾角皮带机在咱的生产生活中发挥出最大的作用！怎么样，现在你对大倾角皮带机电机技术参数是不是有更清楚的认识啦？。

高原大运量大倾角皮带机技术分析一.技术分析1.在高原地区，根据下运皮带机参数，制动器如何选用：（提供参考方案）在高原地区选用制动器要考虑以下几点：1.高原地区要考虑电动机及电磁阀等电气产品的防护等级及工作稳定性。

2.高原地区气温变化大，如果温度在零下20度以下，液压系统应考虑加装加热器，如果温度在30度以上，液压系统应考虑加装冷却器，或将液压系统设置为短时工作（即考虑保压）。

夏天使用高粘度液压油，冬季使用低粘度液压油。

3.本皮带机运量大，提升高度大，除应考虑下滑力所产生的力矩T1，还应考虑重载制动时，重物惯性力产生的力矩T24.本皮带机制动力矩大，应尽量采用多台制动器，方便各制动盘散热，减少制动闸闸瓦磨损速度。

当安装位置受限必须采用大制动力矩的制动器时，制动器需加冷却风扇或通冷却水，需进行散热计算。

5.将制动器安装位置尽量缩短，用一台电控箱和一台液压站进行控制，防止出现多台制动器不同时动作。

提高回油路通径，加快回油速度。

例如:第一条皮带机；运量Q=10000t/h ;运距L1=3683m；平均倾角β=4.412;垂高H1=284m;带速V=5 m/s ;滚筒直径D=1.4m下滑力：F1=Q/3.6/V*g*H1=1546222 N惯性力：F2=Q/3.6/V*L1*a=204611 N 取制动减速度a=0.1制动力矩T=2*(F1+F2)xD/2=2451KN.M 转速n=5*60/3.14/1.4=68 r/min因此选用: KPZ-II-2000/487.2 5台能够满足使用要求。

或者选用KPZ-II-2000/730 4台能够满足使用要求第二条皮带机；运量Q=10000t/h ;运距L2=2044m；平均倾角β=7.83;垂高H2=281m;带速V=5 m/s ;滚筒直径D=1.4m下滑力：F1=Q/3.6/V*g*H2=1529888 N惯性力：F2=Q/3.6/V*L2*a=113555 N 取制动减速度a=0.1制动力矩T=2*(F1+F2)xD/2=2300KN.M 转速n=5*60/3.14/1.4=68 r/min因此选用: KPZ-II-2000/487.2 5台能够满足使用要求。

采用大倾角皮带机改造的优越性1、大倾角皮带运输系统简介大倾角胶带运输机是新建矿井广泛采用的一种连续运输设备。

以钢丝绳芯胶带作为牵引机构与承载体。

带强高、运距长运输量大，设备简单起动平稳，是斜井改造的首选设备。

其转动系统如图2 所示。

皮带机由以下几部分组成:驱动部分——电动机、联结装置、减速器、主驱动滚筒、改向滚筒。

卸载部分——卸载滚筒、清扫器、除铁器中间部分——钢丝绳芯胶带、托辊及机架、皮带断带保护装置机尾部分——尾滚筒、机尾架、张紧小车胶带绕经驱动滚筒－改向滚筒－尾部张紧改向滚筒－卸载滚筒－驱动滚筒，通过机架、托辊支撑形成环状而达到不间断连续运输。

2、大倾角皮带机运输量大，运距长，采用的胶带为钢丝绳芯胶带，胶带强度高（最高可达6000N/mm）。

作为斜井主提升具有以下优点：1）大倾角钢丝绳芯胶带机为固定式机械，整机安装空间小。

除机头部分外，中间部分和机尾部分所需空间与单钩串车提升井筒几乎相等。

斜井内可直接进行改造安装，矿务工程量小。

2）设备维修量小，事故率低。

固定机械自有的优越条件使设备的检修、维护量与串车提升相比大大降低，生产事故几乎为零。

由于不存在人员围绕车辆工作现象，人身安全有了保障。

3）由于钢丝绳芯胶带内部是以钢丝绳为牵引机构和承载主体，张力传递迅速，启动平稳无浪涌现象，可使运输距离长达上千米。

胶带运输机的形环不间断运输方式，解决了串车间歇周期式提升对煤矿生产的瓶颈影响。

能够全面满足矿井提升的各方面要求。

以辽源矿业集团梅河煤矿三井为例。

1992 年井口生产系统改造，采煤工作面采用综采支架低位放顶煤，煤炭产量大幅度增加，产量翻了一翻。

矿井由设计年产45 万吨核定为90 万吨。

产量的增加导致提升环节更加不能满足生产需要。

形成拉多少出多少，以提升定产量的瓶颈现象。

为了扭转运输被动局面，保证矿井生产的有效发展。

局、矿于1992 年7 月～9 月对三井的提升系统进行了改造。

主提升采用哈尔滨煤机厂生产的STJ800/2×220Q 大倾角带式输送机。

大倾角下运带式输送机的研究设计随着工业生产的不断发展和技术水平的提高，运带式输送机逐渐成为了许多企业运输物料的主流设备。

然而，在传统的水平输送模式下，一些物料需要被输送到比较高的高度，因此研究设计大倾角下的运带式输送机就显得格外重要。

一、大倾角下的运带式输送机的定义大倾角下运带式输送机就是指当工业生产中所需运输的物料需要被输送到大于20度的角度时，采用具有一定倾角的输送皮带进行输送。

相较于传统的水平输送设备，大倾角下运输所使用的输送皮带拥有更强的承载能力，能够胜任更复杂的运输任务。

二、大倾角下的运带式输送机的特点1.大倾角下运输所需的输送皮带具有高强度和运输能力强大的特点。

2.大倾角下的输送机所采用的皮带会与传统的输送机相比更加耐磨损，并且具有一定的抗拉强度和弯曲性。

3.大倾角下的输送机具有更强的适应性，能够承受各种恶劣的工业生产环境和恶劣的气候条件。

三、大倾角下的运带式输送机的设计方案1.输送带的设计在大倾角下运输物料时，将会面临很高的重力加速度和摩擦力，导致传统的输送带难以满足生产的需要。

因此，在大倾角下运输物料时，需要采用高强度的输送带，从而保证输送带的承载能力。

2.引导轨道的设计引导轨道是输送带在大倾角下运输时的一个重要组成部分，它通过减少皮带的侧移，保证了生产运输的可靠性。

在大倾角下运输时，需要设立弯曲的引导轨道，使皮带能够顺畅地穿过整个输送装置，防止被外部不良因素干扰。

3.支架的设计在运输物料时，输送带会承受巨大的重力，如果不采取一定的支撑措施，输送带很容易发生扭曲或变形。

因此，需要在输送带周围建立支架，并根据物料的工艺流程特点进行合理设置，从而确保输送带的稳定性和正常运输。

总之，大倾角下运带式输送机是一个具有很多挑战性的设计项目，它需要对运输物料的性质和工艺要求进行细致的分析和研究，并根据这些研究成果制定出科学合理的设计方案。

在未来的工业生产中，大倾角下运输将不断得到应用，而依靠大倾角下的运带式输送机运输，也将成为许多企业提高生产效率和经济效益的重要手段。

大倾角带式输送机胶带展放技术研究报告中煤建筑安装工程集团公司1 立项背景本项目属于工业机电安装工程中大型设备安装新技术应用研究领域，主要针对大倾角带式输送机胶带展放作业。

2011年，我项目部承接的神宁集团清水营煤矿主斜井带式输送机延伸改造工程，创我公司主斜井胶带类安装工程之最，该主斜井平均倾角高达25°，个别段甚至达到27°，单面胶带重193t,属大倾角、高风险环境内作业，尤其是在胶带展放环节，是对我施工人员的一场挑战。

该工程施工安全问题引起神宁集团高度关注，多次派出专家组对胶带展放方案进行会审。

前期考虑采用的传统工艺胶带展放方案，因该胶带自重及斜井倾角等参数大，手动液压千斤顶具有释压过程不受控制的缺点，胶带在释压后会突然快速下滑，冲量过大；而螺旋千斤顶则存在加力过慢，不能及时刹车的缺点，容易导致皮带下滑速度失控。

两者均有可能造成机毁人亡的严重后果。

综上所述，传统工艺已无法满足此工程施工需求，方案被否决，要想安全完成施工任务，只能另辟途径。

在此背景下，我方技术人员结合现场实际情况，和现场经验丰富的起重技师及矿方技术人员进行了深入沟通和学习，并藉此提出了创新性的胶带展放方案：第一步：在井口浇筑混凝土基础并预埋地脚螺栓，其上用30#H型钢制作成主框架并通过地脚螺栓与之连接，框架内置活动夹板与固定夹板，每组活动夹板与固定夹板之间均设置有三台抬底千斤顶。

第二步：将乳化液泵通过高压软管与液压控制闸片再到抬底千斤顶连接成为一个小型液压控制回路，利用液压闸片来控制抬底千斤顶，既可以实现瞬间刹车，也可以实现缓慢释放，且作业人员不用靠近胶带，操作安全、便捷。

2 关键技术难点及解决方案2.1 关键技术难点本项目的技术难点在于：1.液压控制系统的设置由于尚未有相关经验可以进行借鉴，因此该方案设计需要进行反复试验与论证，以保证其可行性。

2.液压控制系统的可靠性和稳定性考虑到在施工过程可能因配件（如高压软管、液压闸片）突然损坏造成的液压装置失压或压力减小，从而导致不可预料的后果，因此如何加强装置的可靠性与稳定性也是该项目的难点之一。

采用大倾角皮带机改造的优越性1、大倾角皮带运输系统简介大倾角胶带运输机是新建矿井广泛采用的一种连续运输设备。

以钢丝绳芯胶带作为牵引机构与承载体。

带强高、运距长运输量大，设备简单起动平稳，是斜井改造的首选设备。

其转动系统如图2 所示。

皮带机由以下几部分组成:驱动部分——电动机、联结装置、减速器、主驱动滚筒、改向滚筒。

卸载部分——卸载滚筒、清扫器、除铁器中间部分——钢丝绳芯胶带、托辊及机架、皮带断带保护装置机尾部分——尾滚筒、机尾架、张紧小车胶带绕经驱动滚筒－改向滚筒－尾部张紧改向滚筒－卸载滚筒－驱动滚筒，通过机架、托辊支撑形成环状而达到不间断连续运输。

2、大倾角皮带机运输量大，运距长，采用的胶带为钢丝绳芯胶带，胶带强度高（最高可达6000N/mm）。

作为斜井主提升具有以下优点：1）大倾角钢丝绳芯胶带机为固定式机械，整机安装空间小。

除机头部分外，中间部分和机尾部分所需空间与单钩串车提升井筒几乎相等。

斜井内可直接进行改造安装，矿务工程量小。

2）设备维修量小，事故率低。

固定机械自有的优越条件使设备的检修、维护量与串车提升相比大大降低，生产事故几乎为零。

由于不存在人员围绕车辆工作现象，人身安全有了保障。

3）由于钢丝绳芯胶带内部是以钢丝绳为牵引机构和承载主体，张力传递迅速，启动平稳无浪涌现象，可使运输距离长达上千米。

胶带运输机的形环不间断运输方式，解决了串车间歇周期式提升对煤矿生产的瓶颈影响。

能够全面满足矿井提升的各方面要求。

以辽源矿业集团梅河煤矿三井为例。

1992 年井口生产系统改造，采煤工作面采用综采支架低位放顶煤，煤炭产量大幅度增加，产量翻了一翻。

矿井由设计年产45 万吨核定为90 万吨。

产量的增加导致提升环节更加不能满足生产需要。

形成拉多少出多少，以提升定产量的瓶颈现象。

为了扭转运输被动局面，保证矿井生产的有效发展。

局、矿于1992 年7 月～9 月对三井的提升系统进行了改造。

主提升采用哈尔滨煤机厂生产的STJ800/2×220Q大倾角带式输送机。

大倾角下运带式输送机问题分析与解决方案摘要：本文研究了大倾角下运带式输送机的问题分析及解决方案。

首先，通过对输送机角度、空间位置、材料类型等因素进行分析，判断出输送机存在的问题，包括物料堆积、安装精度、输送带耐久性等等。

然后，本文提出了一系列的解决方案，以满足大倾角的特殊需求，例如增加空气悬紧装置，改变输送带的安装方式，加强限位保护等。

最后总结了方案的优劣势以及可能发生的风险，并提出了改进的建议以确保运带式输送机的安全可靠运行。

关键词：大倾角运带式输送机物料堆积安装精度输送带耐久性空气悬紧装置限位保护正文：1. 研究背景与目标运带式输送机是工业自动化中常用的物料移动机械，但在大倾角的角度下使用存在一定的问题，例如物料堆积、安装精度、延长输送带的耐久性等。

本文旨在分析输送机存在的问题，并提出相应的解决方案，以保证运带式输送机在大倾角角度下的安全可靠运行。

2. 问题分析根据运带式输送机工作环境、角度、空间位置和物料类型等因素，可以判断出输送机存在的问题，主要包括：（1）物料在大倾角时转动速度会变慢，易于堆积；（2）安装精度受到大倾角的影响，容易出现变形、偏移等；（3）由于使用时长和空气支撑力的不稳定，输送带耐久性会受到影响；（4）温度变化可能会导致机架板材变形，影响输送机的各项参数。

3. 解决方案（1）增加空气悬紧装置：增加空气悬紧装置可以有效减小物料的转动惯性，从而避免物料的堆积。

空气悬紧装置还可以有效增强输送带的耐久性，减少输送带的变形和磨损。

（2）改变输送带的安装方式：改变输送带的安装方式可以有效减小其变形的可能性，提高输送带的耐久性。

（3）加强限位保护：由于温度变化、气压异常和物料堆精等因素，输送机有可能发生过载或超载，这就要求限位保护装置必须加强，以确保输送机的安全可靠运行。

4. 优劣势与风险分析上述方案有效地解决了大倾角下运带式输送机存在的问题，但也存在一定的风险，例如，由于加强限位保护，输入的过载可能会引起输送机的损坏；由于输送带的安装改变，可能导致输送效率降低；增加空气悬紧装置会增加系统的能耗。
