织物防缩整理

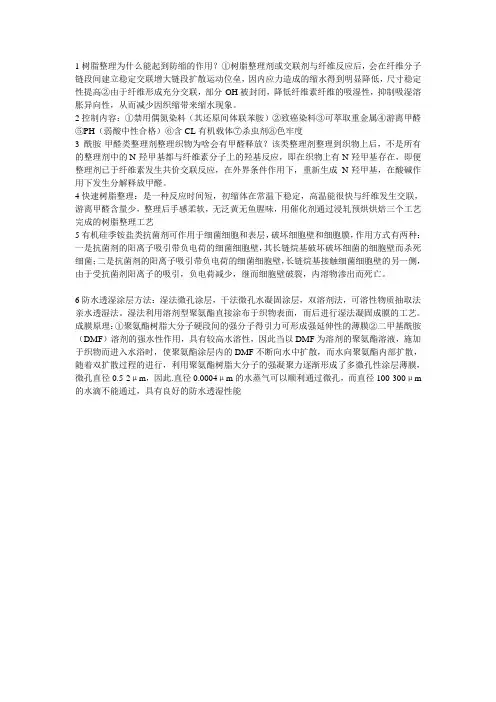

1树脂整理为什么能起到防缩的作用？①树脂整理剂或交联剂与纤维反应后，会在纤维分子链段间建立稳定交联增大链段扩散运动位垒，因内应力造成的缩水得到明显降低，尺寸稳定性提高②由于纤维形成充分交联，部分-OH被封闭，降低纤维素纤维的吸湿性，抑制吸湿溶胀异向性，从而减少因织缩带来缩水现象。

2控制内容：①禁用偶氮染料（其还原间体联苯胺）②致癌染料③可萃取重金属④游离甲醛⑤PH（弱酸中性合格）⑥含CL有机载体⑦杀虫剂⑧色牢度3酰胺-甲醛类整理剂整理织物为啥会有甲醛释放？该类整理剂整理到织物上后，不是所有的整理剂中的N-羟甲基都与纤维素分子上的羟基反应，即在织物上有N-羟甲基存在，即便整理剂已于纤维素发生共价交联反应，在外界条件作用下，重新生成N-羟甲基，在酸碱作用下发生分解释放甲醛。

4快速树脂整理：是一种反应时间短，初缩体在常温下稳定，高温能很快与纤维发生交联，游离甲醛含量少，整理后手感柔软，无泛黄无鱼腥味，用催化剂通过浸轧预烘烘焙三个工艺完成的树脂整理工艺5有机硅季铵盐类抗菌剂可作用于细菌细胞和表层，破坏细胞壁和细胞膜，作用方式有两种：一是抗菌剂的阳离子吸引带负电荷的细菌细胞壁，其长链烷基破坏破坏细菌的细胞壁而杀死细菌；二是抗菌剂的阳离子吸引带负电荷的细菌细胞壁，长链烷基接触细菌细胞壁的另一侧，由于受抗菌剂阳离子的吸引，负电荷减少，继而细胞壁破裂，内溶物渗出而死亡。

6防水透湿涂层方法：湿法微孔涂层，干法微孔水凝固涂层，双溶剂法，可溶性物质抽取法亲水透湿法。

湿法利用溶剂型聚氨酯直接涂布于织物表面，而后进行湿法凝固成膜的工艺。

成膜原理：①聚氨酯树脂大分子硬段间的强分子得引力可形成强延伸性的薄膜②二甲基酰胺（DMF）溶剂的强水性作用，具有较高水溶性，因此当以DMF为溶剂的聚氨酯溶液，施加于织物而进入水浴时，使聚氨酯涂层内的DMF不断向水中扩散，而水向聚氨酯内部扩散，随着双扩散过程的进行，利用聚氨酯树脂大分子的强凝聚力逐渐形成了多微孔性涂层薄膜，微孔直径0.5-2μm，因此.直径0.0004μm的水蒸气可以顺利通过微孔，而直径100-300μm 的水滴不能通过，具有良好的防水透湿性能。

新型羊毛织物抗菌防缩功能整理俞鑫龙海如(东华大学纺织学院，上海201620)摘要：纺织服装面料的抗菌后整理是当今研究的一个热点。

本文介绍一种新型的羊毛织物抗菌防缩整理，同时研究了整理后毛织物的防缩水和抗菌性能。

实验表明由过一硫酸氢钾复合盐（PMS）和亚硫酸钠预处理的毛织物，在浸染和轧染工艺中，均能与常用杀菌剂聚六亚甲基双胍（PHMB）反应，同时使羊毛织物具有防缩抗菌双重性能。

文章进而研究了PHMB浓度和PHMB处理工艺对于重复洗涤后毛织物防缩和抗菌性能的影响。

关键词：羊毛织物，抗菌整理，防缩水，PMS，亚硫酸钠，PHMB。

A Novel functionally antimicrobial and shrink resistanttreatment on wool textilesYU Xin, LONG Hairu(College of Textiles, Donghua University, Shanghai 201620, China)Abstract:Antibacterial finishing on fabrics and garments is one of hot research topics. In this research, it presented a novel functionally antibacterial and shrink resistant treatment on wool fabrics. The antimicrobial activity and shrink resistance have been investigated. After the pre-treatment with Potassium Monopersulfate（PMS）and sodium sulphite, wool fabrics could react with a common antimicrobial agent Polyhexamethylene Biguanide (PHMB) in both exhaustion and padding procedures. The disposition of PHMB brought wool dual property of shrink resistance and antimicrobial activity. The study further examined the influence of the concentration of PHMB and the treatment procedure on the durable antimicrobial activity and shrink resistant properties after repeated laundering.Key words: Wool, Antibacterial Treatment, Shrink Resistance, PMS, Sodium Sulphite, PHMB.1 背景介绍在适宜的温度和湿度下，天然纤维特别是羊毛纤维能给微生物提供良好生长环境[1]。

6、织物的整理（后处理、整理）机织物、针织物及其他各类织物下织机后，须经过染整加工，如练漂、染色或印花整理等工序处理，才能成为投放市场的纺织商品。

在这里讲的整理内容系指织物经漂、染、印加工后为改善和提高织物品质的最后加工整理。

近年来织物的后整理发展迅速，它已以单纯地发挥纤维固有特性和效果不耐久的整理向着运用新型整理剂和设备，赋予织物更优良性能和持久性效果的方向发展，如天然纤维与化学纤维在性能与外观上的互仿。

通过后整理使织物获得纤维本身原先并不具备的功能等。

一、织物后整理按其整理目的大致可以分为下列几个方面（织物整理的目的）；织物整理的目的概括起来说就是使织物“完美化”，具体归纳如下：（1）使织物规格化。

使织物门幅整齐，尺寸形态稳定（符合规定标准）如（拉）幅整理，防缩防皱整理和热定型等，称为定性整理。

（2）改善织物手感。

如硬挺整理、柔软整理等。

这类整理可用机械方法、化学方法或三者共同作用处理织物，以达到整理目的。

（3）改善织物外观。

如光泽、度、悬垂性等。

有轧光整理、增光整理以及其他改善织物表面的整理。

（4）其他服用性能的改善（赋予织物的新的特点）。

如阻燃、拒水、化纤织物的亲水性，防静电，防起毛起球等整理。

织物后整理根据上述要求，其加工方法可分为两大类：即机械后整理和化学后整理。

通常将利用湿、热、力（力、压力）和机械作用来完成整理目的加工方法称为一般机械后整理。

而利用化学药剂与纤维发生化学反应，改变织物物理化学性能的称为化学整理，但二者并无截然界线。

例如柔软整理既可籍一般机械整理方法进行。

也要用上柔软剂的方法获得整理效果，但大多数是两种方法同时进行。

上述是按织物整理加工的工艺性质来分的，还有就是按织物整理效果来分。

这种分类方法是以织物保持整理效果的程度来区分的，具体可分为暂时性整理、半耐久性整理和耐久性整理三种。

1、暂时性整理保持织物整理效果时间较短的称暂时性整理，如：轧花整理、上浆整理等。

2、半耐久性整理保持织物整理效果时间居中等水平的称半耐久性整理。

纯毛织物防毡缩整理——理论与实践之浅析摘要:介绍了羊毛织物防毡缩的机理和方法。

着重纯羊毛织物防缩进行的工艺实践。

探讨了加工工艺流程、工艺条件，并对防缩处理后的织物进行了质量检测。

防缩毛织物具有广阔的市场前景。

关键词：防缩处理、羊毛织物、工艺实践Anti felting finishing of wool fabric——Theory and Practice Abstract: Introduced the mechanism and method of wool fabric anti felting, the paper focus on process practice. Discussed the process flow, process conditions,and do quality inspection on anti-felting treatment of fabrics. The anti-felting fabric has a broad market prospect。

Key words：anti felting treatment，wool fabric，process practice羊毛是具有典型鳞片结构的纺织用纤维，正是这一特殊结构使其具有与众不同的缩绒性[1]。

羊毛纤维集合体在一定的温湿度条件下，经反复连续不断的无规则外力作用，体积会逐渐缩小、单重增大，并且表面出现细密绒毛，使人们可以得到外观粗犷、表面绒毛密布、结实厚重、保暖性好的毛纺制品，这是对纺织加工生产有利的一面) 但羊毛的这种缩绒性也存在一定的弊端，它使得普通的、未经防缩处理的纯毛织物发生缩绒，从而导致产品外观不良、起球发毛等现象，严重影响了产品的质量[2]。

生产上为了克服这种现象，多年来，虽然从原料方面采取了选择与搭配使用等多项措施，但仍不能达到防起球与防毡缩的要求) 目前一般采用化学整理的方法来防止纯毛织物的起球和毡缩，经过处理后的制品，穿着时不起球，洗衣机洗涤时，也不会发生毡缩[3]。

机械防缩整理的原理
机械防缩整理是一种纺织品整理技术，它通过机械作用将纺织品进行拉伸，然后再通过热定型使其保持拉伸状态，从而达到防止纺织品缩水的效果。

具体来说，机械防缩整理主要分为两个步骤：
1. 拉伸：在一定的温度下，将纺织品通过机械作用进行拉伸，使其纤维排列更加整齐，从而防止纤维在水中因为受到机械力的影响而发生错位，导致缩水。

2. 热定型：将拉伸后的纺织品在高温下进行加热，使其保持拉伸状态，从而达到防止缩水的效果。

机械防缩整理的原理是通过机械作用和热定型来保持纺织品的拉伸状态，从而防止其在水中发生缩水。

这种技术可以应用于各种类型的纺织品，例如棉织物、毛织物、合成纤维织物等。

羊毛织物的防缩整理研究王坤;何冬【摘要】采用过氧化氢—壳聚糖法对羊毛织物进行防缩处理,对实验过程中的温度、反应时间、pH值和浓度进行正交实验,选出最佳实验方案以及各实验参数对羊毛织物的毡缩的影响.实验结果表明:合理的过氧化氢预处理可以降低羊毛织物的毡缩率,且碱性条件下效果最为明显;壳聚糖处理过后的羊毛织物的防缩性能良好,其中壳聚糖的浓度对毡缩率影响最大.【期刊名称】《成都纺织高等专科学校学报》【年(卷),期】2017(034)004【总页数】6页(P41-46)【关键词】防缩整理;过氧化氢;壳聚糖;羊毛织物【作者】王坤;何冬【作者单位】湖南工程学院纺织服装学院,湖南湘潭411100;东华大学纺织学院,上海201620;湖南工程学院纺织服装学院,湖南湘潭411100【正文语种】中文【中图分类】TS195羊毛作为一种得到广泛应用的天然纤维，它具有其它纤维不可比拟的优点，如表面光泽柔和、具有良好的弹性、保温性能强、耐磨、防污和吸湿性好等[1-2]。

同时，羊毛的来源广泛，羊毛织物价格适中，深受广大消费者的喜爱。

但羊毛织物的毡缩性，使得羊毛织物在用水进行洗涤时容易毡缩，洗涤后织物会缩水、变厚，手感粗糙，这对羊毛织物的风格及外形造成了很大的影响[3]。

一件没有经过防缩处理的羊毛织物，在经过一段时间的洗涤后，其缩水率高达30%～50%，这与国际羊毛局所制定的面积毡缩率不超过10%相差甚远，反观一些合成纤维制品所具有的洗涤时不收缩、干得快、不易产生褶皱等“洗可穿”性能[4]，这在一定程度上限制了羊毛织物在服装行业的发展，同时也使得消费者在使用羊毛织物时非常不方便，只能在干洗店进行洗涤，增加了在经济方面和日常使用时的负担[5]，为了使羊毛织物能直接用家用洗衣机进行洗涤，并且还能达到国际标准，对羊毛织物进行防缩整理是势在必行的。

羊毛织物的防缩整理方法主要有以下几种：氯化法、氧化法、树脂法、蛋白酶法、壳聚糖法以及低温等离子法、臭氧法、超声波法等。

防缩整理第一节引言经过染整加工后已干燥的织物，如果在松弛状态下再被水润湿时，往往会发生比较明显的收缩，这种现象称为缩水。

通常以织物按规定方法洗涤前后的经向或纬向的长度差，占洗涤前长度的百分率，来表示该织物的经向或纬向缩水率。

若用尺寸尚未稳定(也称为具有潜在收缩)的织物做成服装，经过洗涤，由于发生一定程度的收缩，会导致服装变形和走样，给使用者带来不少的困难和损失。

因此，织物的缩水现象早已受到人们的注意。

有些织物，除了有一般的缩水现象外，在一定的条件下洗涤时，由于机械作用，纤维会产生特殊的蠕动而相互纠缠，并使织物缩成紧密状态，这种收缩称为毡缩，通常可以面积变化的百分率来表示。

不同纤维制成的织物，它们的收缩情况不完全相同。

例如，某些毛织物不但在初次洗涤中，具有较大的收缩(称为初次收缩)，而且，经过多次洗涤后，还会继续发生很大的收缩(称为后续收缩)。

棉和麻纤维织物的初次收缩虽然有时较大，但它们的后续收缩都不很高。

这些现象反映了不同纤维织物的收缩机理是不完全相同的。

有的可能是由于缩水和毡缩这两方面的因素所造成，也有的可能是其中之一。

羊毛织物除了具有一般的缩水现象外，还容易生毡缩，粘胶纤维织物也发现有类似的现象，纤维素纤维与合成纤维的混纺织物，经过热定型后，其缩水问题远不如纯纤维素纤维织物严重，这是由于大部分合成纤维的吸湿性较低的缘故。

此外，即使是由相同的纤维制成的织物，它们的收缩情况还与纱和织物的结构以及织物经过的加工过程有关。

本章主要讨论纤维素纤维织物缩水的机理和防缩整理方法以及毛织物的防毡缩整理。

第二节织物缩水机理织物的缩水问题，通常是经向缩水较为严重。

这主要与它们在染整加工过程中，经向经常处于紧张状态有关。

棉织物在加工过程中，由于纤维和纱(线)受到拉伸，特别在潮湿条件下，更易发生伸长，如果维持这种拉伸状态进行干燥，该状态就会被暂时定型，导致“干燥定型”形变，而存在着内应力。

当这种织物再度润湿时，由于内应力松弛，使纤维和纱(线)的长度缩短，而构成织物缩水。
