空调系统调试与运行知识讲解

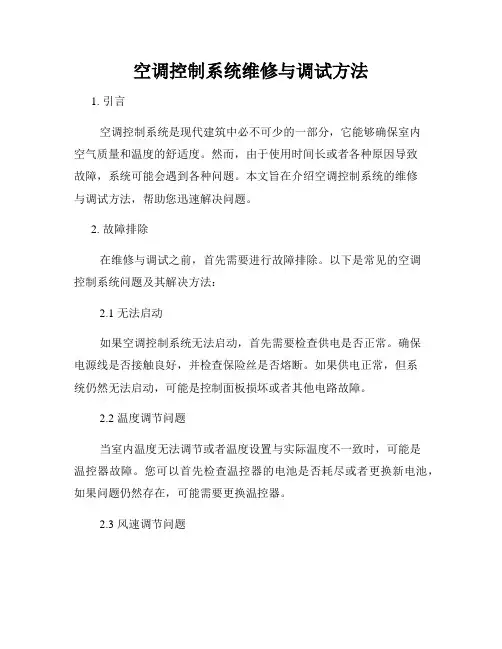

空调控制系统维修与调试方法1. 引言空调控制系统是现代建筑中必不可少的一部分，它能够确保室内空气质量和温度的舒适度。

然而，由于使用时间长或者各种原因导致故障，系统可能会遇到各种问题。

本文旨在介绍空调控制系统的维修与调试方法，帮助您迅速解决问题。

2. 故障排除在维修与调试之前，首先需要进行故障排除。

以下是常见的空调控制系统问题及其解决方法：2.1 无法启动如果空调控制系统无法启动，首先需要检查供电是否正常。

确保电源线是否接触良好，并检查保险丝是否熔断。

如果供电正常，但系统仍然无法启动，可能是控制面板损坏或者其他电路故障。

2.2 温度调节问题当室内温度无法调节或者温度设置与实际温度不一致时，可能是温控器故障。

您可以首先检查温控器的电池是否耗尽或者更换新电池，如果问题仍然存在，可能需要更换温控器。

2.3 风速调节问题如果空调系统风速无法调节或者风量较小，可能是风扇或者风机马达故障。

在维修前，需要先检查风扇和风机马达是否有异味或者不正常的声音，如果有，可能需要更换部件。

3. 维修方法维修空调控制系统需要有电气基础知识和相关工具。

以下是几个常见的维修方法：3.1 排查电路问题在维修之前，需要断开电源，排查空调控制系统的相关电路问题。

您可以使用万用表或者示波器来检查电路中是否存在断路或者短路现象。

如果发现问题，及时修复或更换受损的电线或者元件。

3.2 更换损坏部件在确定具体故障点后，可以准备相应的备件进行更换。

例如，如果发现温控器故障，可以购买相同型号的温控器进行更换，确保兼容性与质量。

3.3 调试系统在维修完成后，需要对空调控制系统进行调试。

首先，可以重新连接电源，并逐步调节控制面板上的按钮和开关，观察系统是否正常启动并完成相应的调节。

同时，还需要注意观察故障指示灯是否熄灭，确认故障是否已得到解决。

4. 注意事项在进行空调控制系统的维修与调试时，需要注意以下几点：4.1 安全维修与调试时需要断开电源，并在操作前确保电源已彻底切断，以确保人身安全。

空调工程知识点总结一、空调系统的基本原理1. 空调系统的基本组成空调系统通常由空调机组、管道系统、空调末端配件和控制系统四部分组成。

其中空调机组包括压缩机、冷凝器、膨胀阀和蒸发器等元件，负责循环压缩制冷剂，实现室内热量的吸收和排放。

管道系统包括冷凝水管、冷媒管、风管等，负责传递冷媒和空气。

空调末端配件包括风口、风阀、风口盒等，负责将冷空气送入室内。

控制系统是整个空调系统的大脑，负责监测和调节空调机组和空调末端设备的运行状态。

2. 制冷循环原理制冷循环的基本原理是通过压缩、冷凝、膨胀和蒸发四个过程，将制冷剂从低温低压状态转变为高温高压状态，再重新转变为低温低压状态，完成循环往复。

3. 空调系统的工作原理空调系统的工作原理是通过制冷循环将热量从室内排出，同时将冷空气送入室内，从而实现温度和湿度的调节。

二、空调系统的设计1. 空调负荷计算空调负荷计算是空调系统设计的第一步，主要包括冷却负荷计算和供冷负荷计算。

冷却负荷计算主要包括室内散热负荷和外部传热负荷，通过计算室内散热量和外部传热量，确定空调系统的制冷量。

供冷负荷计算主要包括风量计算和管道尺寸计算，通过计算室内风量和管道尺寸，确定空调系统的供冷量。

2. 空调系统的选型空调系统的选型是根据空调负荷计算的结果，选择合适的空调机组、管道系统、空调末端配件和控制系统的过程。

选择合适的空调机组需要考虑制冷量、制冷效率、噪声水平、维护便捷性等因素；选择合适的管道系统需要考虑管道材质、管道尺寸、安装方案等因素；选择合适的空调末端配件和控制系统需要考虑送风效果、智能控制、能耗管理等因素。

3. 空调系统的布局空调系统的布局是确定空调机组、管道系统、空调末端配件和控制系统的位置，并确定室内、室外、机房等不同空间的布局方案。

合理的空调系统布局需要充分考虑空间利用率、风口布置、管道敷设、设备通风、维护通道等因素。

4. 空调系统的管道设计空调系统的管道设计是确定管道系统的布置方案、管道尺寸和管道材质的过程。

空调系统安装调试方案空调系统的安装调试方案是确保空调系统能够正常运行和发挥最佳性能的关键步骤。

下面是一个空调系统安装调试方案的详细步骤，以确保空调系统能够满足用户的需求。

第一步：准备工作在开始安装调试空调系统之前，需要进行一些准备工作。

首先，要确定空调系统的类型和规格，以确定所需的材料和设备。

然后，需要检查安装场所的条件，例如空调系统的布局、通风、电源等。

最后，需要购买所需的材料和设备，如空调室内外机、铜管、电线、隔热材料等。

第二步：安装空调室内外机安装空调室内外机是安装调试空调系统的重要步骤。

首先，需要确定室内外机的安装位置，确保有足够的空间和通风条件。

然后，安装室外机，将室外机固定在合适的位置，并连接室外机的电源和铜管。

接下来，安装室内机，将室内机固定在墙壁上，并连接室内机的电源和铜管。

最后，进行室内外机的电气连接和铜管连接，确保室内外机能够正常运行。

第三步：安装通风系统通风系统是空调系统重要的组成部分，它能够有效地将室内空气与室外空气进行交换，保持室内的新鲜空气。

安装通风系统需要根据空调系统的类型和规格选择合适的通风设备，如风机、风道、排风口等。

然后，根据通风系统的设计要求进行安装，确保通风系统能够正常运行。

第四步：连接电源和控制系统连接电源和控制系统是安装调试空调系统的关键步骤。

首先，需要连接空调系统的电源线，确保电源能够正常供电。

然后，需要连接空调系统的控制线，如温度传感器、遥控器等，确保空调系统能够根据用户的需求进行调节。

最后，进行电气系统的测试，确保空调系统能够正常运行和控制。

第五步：调试空调系统调试空调系统是确保空调系统能够发挥最佳性能的关键步骤。

首先，需要进行空调系统的静态调试，如检查空调系统的电气连接、铜管连接、冷媒充注等，确保空调系统能够正常工作。

然后，进行空调系统的动态调试，如调节空调系统的运行参数、检查空调系统的运行状态等，确保空调系统能够满足用户的需求。

最后，进行空调系统的性能测试，如测量空调系统的制冷效果、测量空调系统的能耗等，确保空调系统能够发挥最佳性能。

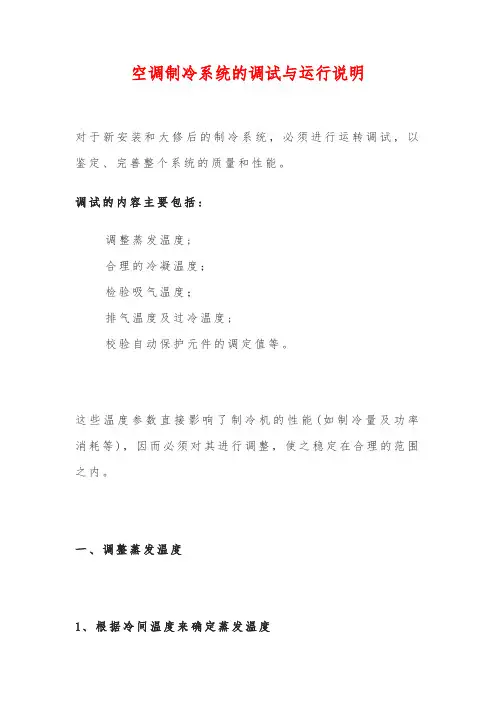

空调制冷系统的调试与运行说明对于新安装和大修后的制冷系统，必须进行运转调试，以鉴定、完善整个系统的质量和性能。

调试的内容主要包括:调整蒸发温度;合理的冷凝温度；检验吸气温度；排气温度及过冷温度;校验自动保护元件的调定值等。

这些温度参数直接影响了制冷机的性能(如制冷量及功率消耗等)，因而必须对其进行调整，使之稳定在合理的范围之内。

一、调整蒸发温度1、根据冷间温度来确定蒸发温度对于冷藏设备来说，冷间温度是指食品的冷藏温度；对于空调设备来说，冷间温度是指房间温度。

制冷装置运行的最终目标，就是要达到用户所需求的冷间温度。

正常情况下，冷间温度主要由蒸发温度来控制。

蒸发温度（制冷剂的沸点）直接影响着被冷却介质的温度(如载冷剂、冷媒水和空气)，被冷却介质的温度又决定着冷间的温度。

从传热学角度考虑，蒸发温度与冷间温度的差值越大，传热效果越好。

但是，若温差过大，则意味着蒸发温度过低。

从制冷原理得知，在冷凝压力不变的情况下，蒸发温度越低，制冷剂的流量和单位制冷量就越小，制冷系数也就越低。

因此，蒸发温度的调整过程，就是选择一个合理传热温差的过程。

理论与实践证明：蒸发器以空气作为传热介质时，空气为自然对流,传热温差一般取8～12℃；空气为强制对流，传热温差一般取5~8℃。

蒸发器以冷媒水或载冷剂为传热介质时，传热温差一般取4～6℃。

2、调整蒸发温度主要依靠调整蒸发压力在保证最大制冷量的前提下，蒸发压力的调整一般通过调整膨胀阀的开启度来实现。

膨胀阀的开启度越小，则制冷剂的循环量就越低，蒸发器内的制冷剂就相对减少，使制冷剂的沸腾量小于压缩机的吸气量，蒸发器内的压力就会降低。

反之，膨胀阀的开启度越大，则蒸发压力越高。

在调试过程中，通常近似地把压缩机的吸气压力看作蒸发器中制冷剂的蒸发压力，与此压力相应的饱和温度即为蒸发温度。

把蒸发温度和冷间温度的差值与上述合理温差进行比较，可得知蒸发压力的调整是否合适。

例如：在墙排管式冷藏库中，当R22压缩机，从饱和热理性质表可查出R22当前吸气压力对应的蒸发温度约- 25℃,在直接冷却系统中，通常要求蒸发温度比冷间温度低5~10℃，那么在-25℃蒸发温度下，能满足冷间温度保持- 15~20℃的要求。

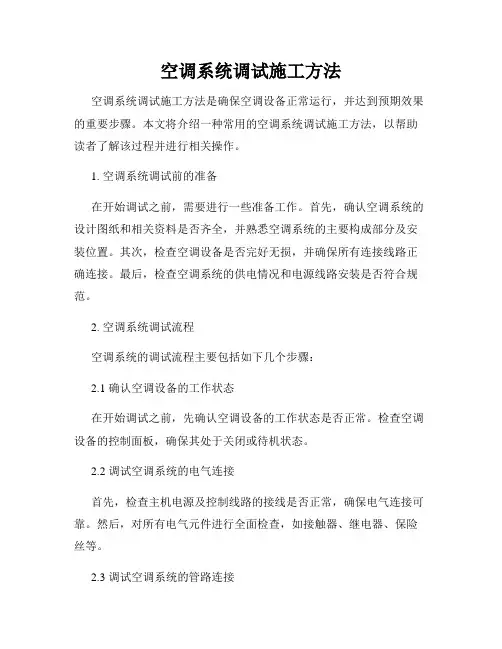

空调系统调试施工方法空调系统调试施工方法是确保空调设备正常运行，并达到预期效果的重要步骤。

本文将介绍一种常用的空调系统调试施工方法，以帮助读者了解该过程并进行相关操作。

1. 空调系统调试前的准备在开始调试之前，需要进行一些准备工作。

首先，确认空调系统的设计图纸和相关资料是否齐全，并熟悉空调系统的主要构成部分及安装位置。

其次，检查空调设备是否完好无损，并确保所有连接线路正确连接。

最后，检查空调系统的供电情况和电源线路安装是否符合规范。

2. 空调系统调试流程空调系统的调试流程主要包括如下几个步骤：2.1 确认空调设备的工作状态在开始调试之前，先确认空调设备的工作状态是否正常。

检查空调设备的控制面板，确保其处于关闭或待机状态。

2.2 调试空调系统的电气连接首先，检查主机电源及控制线路的接线是否正常，确保电气连接可靠。

然后，对所有电气元件进行全面检查，如接触器、继电器、保险丝等。

2.3 调试空调系统的管路连接对空调系统的管路连接进行检查，确保所有的冷媒管、热媒管和水管连接正确、紧固。

特别是冷媒管道，要进行泄漏测试，确保无漏气现象。

2.4 设置空调系统的运行参数根据设计要求和环境条件，设置空调系统的运行参数。

主要包括温度设定、风速设定、湿度设定等参数。

确保这些参数符合使用要求，并能实现舒适的室内环境。

2.5 进行空调系统的初步调试开启空调设备的主电源，并按照设备说明书的要求进行初步调试。

主要包括开启空调设备的主机，检查制冷剂压力、电流和温度变化等情况。

通过初步调试，可以了解空调设备的工作状态，为后续进一步调试做准备。

2.6 调试空调设备的各项功能针对空调设备的各项功能，逐一进行调试。

包括制冷功能、制热功能、除湿功能和送风功能等。

通过逐项调试，确保空调设备的各项功能正常运行，并具备满足使用要求的能力。

2.7 调试空调系统的自动控制功能对于具备自动控制功能的空调系统，需要进行自动控制部分的调试。

包括温控器、湿控器、定时器等的调整和设置。

空调系统试运行与调试操作内容1、冷却水系统的调试冷却水系统的调试在冷却水系统试运行后期进行。

在系统工作正常的情况下，用压力表测定水泵的压力，用钳形电流表测定水泵电机的运转电流，要求压力和电流不应显现大幅波动。

用流量计对管路的流量进行调整，系统调整平衡后，冷却水流量应符合设计要求，允许偏差为20%，冷却水总流量测试结果与设计流量的偏差不应大于10%。

多台冷却塔并联运行时，各冷却塔的进、出水量应达到均衡一致。

布水器喷嘴前的压力应调整到设计值，压力不足会使水颗粒过大，影响降温效果；压力过大会产生雾化，加添水量消耗。

2、冷冻水系统的调试启动冷冻水泵，对管路进行清洗，由于冷冻水系统的管路长而且多而杂，系统内的清洁度又要求较高，因此，在清洗时要求严格、认真，必需反复多次，直到水质干净为止。

水质充足要求后，开启冷水机组蒸发器、空调机组、风机盘管的进水阀，关闭旁通阀，进行冷冻水管路的充水工作。

在充水时，要注意在系统的各个最高点的自动排气阀处进行排气。

充水完成后，启动冷冻水泵，使系统运行正常。

用流量计对管路的流量进行调整，系统平衡调整后，各空调机组的冷冻水水流量应符合设计要求，允许偏差为20%，冷冻水总流量测试结果与设计流量的偏差不应大于10%。

3、制冷压缩机试运行与调试制冷压缩机试运转的目的是检验压缩机的装配质量，并使机器的各运动部件初步的磨合，以保证机器正常运行时的良好机械状态。

制冷压缩机是制冷系统的心脏，它的正常运转是整个制冷系统正常运行的紧要保证。

每台制冷压缩机在制造厂出厂前虽然均已按国家有关标准的规定进行了出厂试运转。

但是由于运输、存放等原因，对于安装完毕的压缩机，在投入正常运转之前，仍先要进行试运转，以便为整个系统的试运行制造条件。

一般情况下，试运行分三步进行，即无负荷试车、空气负荷试车、制冷剂负荷试车。

无负荷试车：无负荷试车亦称不带阀无负荷试车。

也就是指试车时不装吸、排气阀和气缸盖。

该项试车的目的是检查除吸、排气阀外的制冷压缩机的各运动部件装配质量，如活塞环与气缸套、连杆大头轴承与曲轴、连杆大头轴承与活塞销等的装配间隙是否合理，检查各运动部件的润滑情况是否正常。

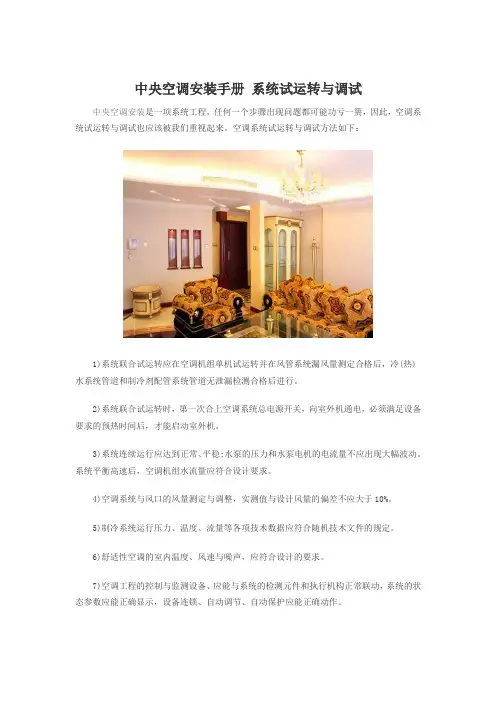

中央空调安装手册系统试运转与调试中央空调安装是一项系统工程，任何一个步骤出现问题都可能功亏一篑，因此，空调系统试运转与调试也应该被我们重视起来。

空调系统试运转与调试方法如下：
1)系统联合试运转应在空调机组单机试运转并在风管系统漏风量测定合格后，冷(热)水系统管道和制冷剂配管系统管道无泄漏检测合格后进行。

2)系统联合试运转时，第一次合上空调系统总电源开关，向室外机通电，必须满足设备要求的预热时间后，才能启动室外机。

3)系统连续运行应达到正常、平稳;水泵的压力和水泵电机的电流量不应出现大幅波动。

系统平衡高速后，空调机组水流量应符合设计要求。

4)空调系统与风口的风量测定与调整，实测值与设计风量的偏差不应大于10%。

5)制冷系统运行压力、温度、流量等各项技术数据应符合随机技术文件的规定。

6)舒适性空调的室内温度、风速与噪声，应符合设计的要求。

7)空调工程的控制与监测设备、应能与系统的检测元件和执行机构正常联动，系统的状态参数应能正确显示，设备连锁、自动调节、自动保护应能正确动作。

暖通空调系统调试与调整随着现代生活水平的提高，暖通空调系统已经成为了许多建筑物中必不可少的设备之一。

然而，安装好暖通空调系统并不意味着一切就都已经完美无缺，还需要经过调试与调整的过程，以确保系统能够达到预期的效果并且运行得稳定。

本文将探讨暖通空调系统调试与调整的一些重要内容，帮助读者更好地理解该过程。

一、调试与调整的概念在正式介绍暖通空调系统调试与调整的过程之前，首先需要明确调试与调整这两个概念的含义。

调试主要指的是对系统各部分的功能进行检查和测试，以确保系统能够正常运行。

调整则是在调试的基础上，对系统进行一些参数的微调，以使系统能够更好地适应实际使用情况。

二、调试过程1. 检查硬件设备：在进行系统调试之前，需要先检查暖通空调系统的硬件设备是否安装正确、连接稳定，并且没有任何故障或损坏。

2. 启动系统：确认硬件设备正常后，可以启动系统。

在这个过程中，需要逐个检查各个设备是否能够正常启动和运行，包括空调机组、风机、水泵等。

同时，还需要检查系统的控制面板是否正常工作。

3. 检查传感器：暖通空调系统中的传感器起着关键的作用，能够感知温度、湿度等环境参数，并将其反馈给系统进行控制。

因此，在调试过程中，需要检查各个传感器的准确性和可靠性，以确保系统能够根据实际环境情况进行调整。

4. 调试控制系统：控制系统是暖通空调系统中的核心部分，它负责对各个设备进行控制和调节。

在调试控制系统时，需要确保系统设置的参数与实际需求相匹配，比如设定室内温度、风速等。

5. 运行测试：在进行以上步骤的调试之后，需要进行一些运行测试，以验证系统的稳定性和性能。

可以通过温度、湿度、风速等指标进行检测，确保系统能够达到预期的效果。

三、调整过程1. 系统参数调整：在调试的基础上，根据实际使用情况，可以适当调整系统的参数，以使系统更好地适应实际需求。

比如调整温度设定值、风速等。

2. 能耗优化：为了降低暖通空调系统的能耗，可以通过一些调整手段进行优化，比如减小风机功率、优化供暖方式等。

空调系统操作规程一、引言空调系统是一种常见的室内温度调节设备，广泛应用于居民住宅、办公楼、商业场所等场所。

为了确保空调系统的正常运行、延长设备使用寿命、提高使用效果，制定一套规范的空调系统操作规程就显得尤为重要。

本文将详细介绍空调系统的操作程序和维护要点，以供参考。

二、操作程序1. 软开关准备在使用空调系统之前，首先需要检查软开关的准备情况。

检查软开关面板是否正常，各指示灯是否正常亮起。

2. 温度调节根据需要调节室温，通常可以通过增大或减小空调控制面板的温度设定值来实现。

3. 模式选择根据需要选择合适的运行模式，一般情况下包括制冷、制热、通风和除湿等模式。

根据实际需要选择合适的模式，并依次按下相应的模式选择按键。

4. 风速调节调节风速可以通过空调控制面板上的风速调节按键实现。

根据需求选择合适的风速，通常包括自动、低速、中速和高速等选项。

5. 定时功能若需要设置定时开关机功能，可按下定时开关机按键，根据提示进行相关设置。

6. 清洗滤网定期清洗空调系统的滤网是保证系统长期有效运行的关键。

日常使用中应该定期检查和清洗滤网，防止灰尘堆积阻塞滤网孔洞。

7. 关机当使用完毕或者离开房间时，需要关闭空调系统。

按下空调控制面板上的关机按键，等待一段时间确保系统完全停止运转后，再将软开关切回关闭状态。

三、操作注意事项1. 避免长时间的连续运行即使气温较高或较低，也要避免长时间的连续运行空调系统。

空调系统连续运行时间过长会导致设备过热或过载，从而降低其寿命。

2. 合理使用温度调节在调节室温时，应尽量选择合理的温度区间，过低或过高的温度都会造成能源浪费和不适感。

3. 不要频繁调节温度和模式频繁调节温度和模式会增加设备的运行压力，不利于节能和设备寿命的延长。

因此，在使用中尽量保持较为稳定的温度和模式。

4. 避免房间内外温差过大房间内外温差过大会导致空调系统加大负荷，影响设备寿命。

因此，在打开空调系统后应该关闭门窗，避免冷热两气的大量流失。

空调调试与试运行第一章调试前工作一、调试前的检查确认工作1.检查并确认与室内机和室外机相连的制冷管道及通讯线已接在同一制冷系统上。

否则，会出现运行故障。

2.电源电压在额定电压的±10%范围内。

3.检查并确认电源线和控制线接线正确。

4.是否已将线控器正确连接。

5.通电前，确认各线路没有短路。

6.是否所有机组已通过24小时R22：28kg/cm2（R410A：40kg/cm2）氮气保压试验。

7.确认要调试的系统是否已进行完真空干燥和按要求冷媒充填。

二、调试前的准备工作1.按现场液管长度、管径计算好每一套机组的冷媒追加量。

2.准备好所需冷媒。

3.准备好系统平面图、系统管路图和控制线路图。

4.在系统平面图上，对已设定好的地址码做记录。

5.提前打开室外机电源开关，确保接通12小时以上，以便加热器加热压缩机机油。

6.将室外机的气管截止阀、液管截止阀、油平衡阀、气平衡阀完全打开（如未全开，机器将受损）。

7.检查室外机的电源相序是否正确，电压是否稳定。

8.室外机、室内机的地址拨码开关，已按照产品技术要求设定完成。

注意：拨码开关的设定必须在断电的情况下进行，否则机组不予识别。

在上电情况下设定后必须重新上电。

1．室外机间地址码设定通过室外机主控板上的地址拨码确定主机和从机，具体说明如下：地址0――――室外主机地址1――――室外从机地址2――――室外从机地址3――――室外从机地址大于3――――无效地址,会造成系统出错主控板上的地址拨码盘 2．室内机间地址码设定室内机地址拨码盘有SW1 一位拨码开关和ENC2 组成64 位通讯地址， 对于原先没有SW1的室内机电控板来说，地址最多可以设置32位，增加了这个拨码之后，地址就可以设置0—63即64位。

室内机地址码拨码图：SW1拨码开关 地址设置拨码转盘(NUM) 地址值~00 ~ 15~16 ~ 31~32 ~ 47~48 ~ 63注意：同一套室外机对应的室内机的地址拨码不能重复，否则可能出现压缩机跳停，室内电子膨胀阀无法打开，室内机风机跳停等奇怪的现象。

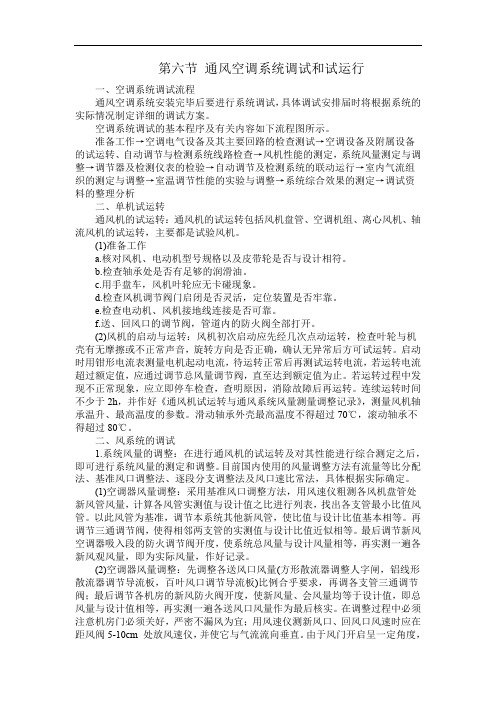

第六节通风空调系统调试和试运行一、空调系统调试流程通风空调系统安装完毕后要进行系统调试，具体调试安排届时将根据系统的实际情况制定详细的调试方案。

空调系统调试的基本程序及有关内容如下流程图所示。

准备工作→空调电气设备及其主要回路的检查测试→空调设备及附属设备的试运转、自动调节与检测系统线路检查→风机性能的测定，系统风量测定与调整→调节器及检测仪表的检验→自动调节及检测系统的联动运行→室内气流组织的测定与调整→室温调节性能的实验与调整→系统综合效果的测定→调试资料的整理分析二、单机试运转通风机的试运转：通风机的试运转包括风机盘管、空调机组、离心风机、轴流风机的试运转，主要都是试验风机。

(1)准备工作a.核对风机、电动机型号规格以及皮带轮是否与设计相符。

b.检查轴承处是否有足够的润滑油。

c.用手盘车，风机叶轮应无卡碰现象。

d.检查风机调节阀门启闭是否灵活，定位装置是否牢靠。

e.检查电动机、风机接地线连接是否可靠。

f.送、回风口的调节阀，管道内的防火阀全部打开。

(2)风机的启动与运转：风机初次启动应先经几次点动运转，检查叶轮与机壳有无摩擦或不正常声音，旋转方向是否正确，确认无异常后方可试运转。

启动时用钳形电流表测量电机起动电流，待运转正常后再测试运转电流，若运转电流超过额定值，应通过调节总风量调节阀，直至达到额定值为止。

若运转过程中发现不正常现象，应立即停车检查，查明原因，消除故障后再运转。

连续运转时间不少于2h，并作好《通风机试运转与通风系统风量测量调整记录》，测量风机轴承温升、最高温度的参数。

滑动轴承外壳最高温度不得超过70℃，滚动轴承不得超过80℃。

二、风系统的调试1.系统风量的调整：在进行通风机的试运转及对其性能进行综合测定之后，即可进行系统风量的测定和调整。

目前国内使用的风量调整方法有流量等比分配法、基准风口调整法、逐段分支调整法及风口速比常法，具体根据实际确定。

(1)空调器风量调整：采用基准风口调整方法，用风速仪粗测各风机盘管处新风管风量，计算各风管实测值与设计值之比进行列表，找出各支管最小比值风管。
