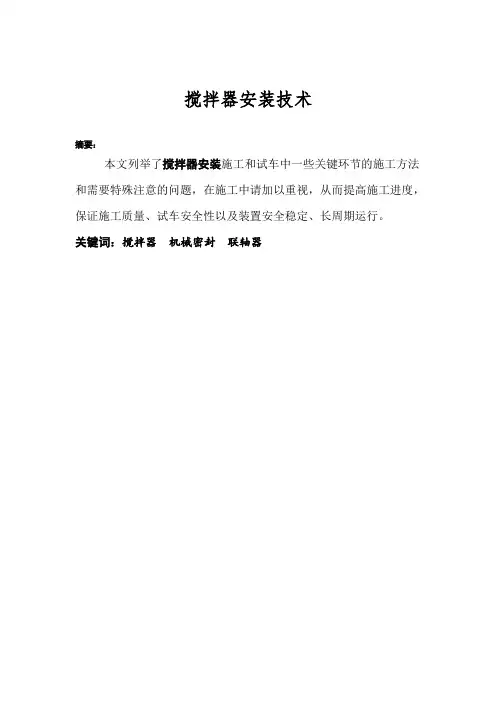

搅拌器安装技术摘要：本文列举了搅拌器安装施工和试车中一些关键环节的施工方法和需要特殊注意的问题，在施工中请加以重视，从而提高施工进度，保证施工质量、试车安全性以及装置安全稳定、长周期运行。
关键词：搅拌器机械密封联轴器搅拌器安装技术1、前言：搅拌器主要分布在200单元、300单元、400单元、500单元、600单元，其中搅拌器分布最多及尺寸最大的区域为300单元。
只有掌握了其施工重点和难点的有效解决办法，才能保证施工质量,提高施工进度，为顾客提供优质工程，满意服务.2、搅拌器的形式我现场搅拌器形式全部为立式。
3、搅拌器安装和试车时应注意的问题3.1 搅拌器安装3.1。
1搅拌器安装前根据搅拌容器的内部空间及搅拌轴的尺寸进行脚手架搭设,经有关部门验收合格后,进行搅拌器的安装。
3。
1.2将运输到搅拌容器平台上的搅拌轴，利用吊车与吊装带将其吊入反应釜内，要求釜口法兰水平度必须保证在0。
10～0.15mm,釜口法兰的水平度大小直接影响到搅拌轴的摆动量，在搅拌容器内利用吊装带与手拉葫芦将搅拌轴接住与垂直悬挂，为了悬挂的稳定与保持一定的垂直度采用上下两层的栓挂。
3。
1。
3搅拌轴吊入搅拌容器内后，如果与搅拌浆叶连接的轮毂与轴是分开的，则将轮毂按照图纸的顺序将其安装到搅拌轴上。
3.1.4在安装完轮毂后，将电机支架安装完，还必须对相对结合面进行清洁和毛刺的处理，特别是密封面；并根据齿轮箱联轴节的中心到搅拌器法兰上平面的垂直距离调整好支架的高度，确保电机与齿轮箱在同一平面内.3。
1.5安装好电机支架后，将电机与齿轮箱直接吊装就位，安装图纸要求将螺栓把紧。
3。
1.6在安装好电机及齿轮箱后，将事先吊入搅拌容器内的搅拌轴,利用手拉葫芦，提升穿过搅拌器连接的法兰，准备机械密封的安装。
3.2 机械密封安装3.2。
1用轻质的胶带缠住键槽位置,并用一些轻质的油或油脂涂在胶带上。
3.2.2在机械密封顶端的两螺纹孔上安装吊装环螺栓。
3。
SMD, SMG, SFGMixers and flowmakers50 Hz安装和使用说明书GRUNDFOS说明书中文 (CN)2中文 (CN) 安装和使用说明书中文版本这些安装和操作说明介绍了格兰富SMD、SMG、SFG 搅拌器和推流器。
章节1-6介绍了以安全的方式拆包、安装并启动本产品所需的信息。
章节7-11介绍了有关产品的重要信息，以及有关服务、故障查找和产品处置的信息。
目录页1. 一般信息本手册包含关于格兰富SMD、SMG搅拌器和SFG推流器的安装、操作和维护的说明。
这些产品设计用于低粘度到中等粘度 (≤ 500 mPas) 液体中的各种搅拌应用，例如搅拌均匀和保持悬浮。
1.1 本文献中所用符号2. 安全指导2.1 安全概述1.一般信息21.1本文献中所用符号22.安全指导22.1安全概述23.接收产品33.1运输产品33.2检查产品33.3储存产品34.安装产品34.1扭矩34.2搅拌器和推流器定位44.3安装一台搅拌器54.4安装一台推流器85.电气连接135.1电机保护135.2齿轮箱/机封室保护145.3过载继电器145.4启动方式155.5SMG和SFG的接线图155.6接线图165.7转动方向195.8电化学腐蚀的防护196.启动该产品197.产品介绍197.1产品描述197.2应用207.3标识218.维护228.1污染的搅拌器或推流器228.2服务一览表238.3机油248.4换油249.故障查找2510.技术数据2710.1一般技术数据2710.2电机2710.3齿轮箱，仅SMG、SFG 2710.4机封2710.5桨叶2710.6声压级2711.回收处理27警告装机前，先仔细阅读本安装操作手册。
安装和运行必须遵守当地规章制度并符合公认的良好操作习惯。
注意AMD.07.18.1410搅拌器有单独的安装与操作指导。
参见 网页, 出版号 96526302 。
关于Ex版本AMD、AMG和AFG的信息，请参见上编号为96498078的文件。
混凝土搅拌与运输机具一、混凝土搅拌机械1.锥形反转出料混凝土搅拌机（1）特点及用途。
锥形反转出料混凝土搅拌机的搅拌筒轴线始终保持水平位置，筒内设有交叉布置的搅拌叶片，在出料端设有一对螺旋形出料叶片，正转搅拌时，一方面物料被叶片提升、落下，另一方面强迫物料做轴向蹿动，搅拌运动比较强烈。
反转时由出料叶片将拌和料卸出。
这种结构适用于搅拌塑性较高的普通混凝土和半干硬性混凝土，见图2-1。
图2-1 锥形反转出料搅拌机结构外形1-牵引架；2-前支轮；3-上料架；4-底盘；5-料斗；6-中间料斗；7-拌筒；8-电气箱；9-支腿（2）基本参数。
锥形反转出料混凝土搅拌机基本参数见表2-1。
表2-1 锥形反转出料混凝土搅拌机2.锥形倾翻出料混凝土搅拌机（1）特点及用途。
锥形倾翻出料混凝土搅拌机的进、出料为一个口，搅拌时锥形搅拌筒轴线具有15°仰角，出料时搅拌筒向下旋转50°～60°俯角。
这种搅拌机卸料方便，速度快，生产效率高，适用于混凝土搅拌站（楼）作主机使用。
（2）基本参数。
锥形倾翻出料混凝土搅拌机基本参数见表2-2。
表2-2 锥形倾翻出料混凝土搅拌机基本参数3.立轴强制式混凝土搅拌机（1）特点及用途。
立轴强制式混凝土搅拌机是靠搅拌筒内的涡桨式叶片的旋转将物料挤压、翻转、抛出而进行强制搅拌的，具有搅拌均匀，时间短，密封性好等优点，适用于搅拌干硬性混凝土和轻质混凝土,见图2-2。
图2-2 立轴强制式（涡桨式）搅拌机结构外形1-进料装置；2-上罩；3-搅拌筒；4-水表；5-出料口；6-操纵手柄；7-传动装置；8-行走轮；9-支腿；10-电气工具箱（2）基本参数。
立轴强制式搅拌机基本参数见表2-3。
表2-3 立轴强制式搅拌机基本参数4.卧轴强制式混凝土搅拌机（1）特点及用途。
卧轴强制式混凝土搅拌机分单卧轴和双卧轴两种。
它兼有自落式和强制式的优点，即搅拌质量好，生产效率高，耗能少，能搅拌干硬性、塑性、轻骨料等混凝土以及各种砂浆、灰浆和硅酸盐等混合物，是一种多功能的搅拌机械。

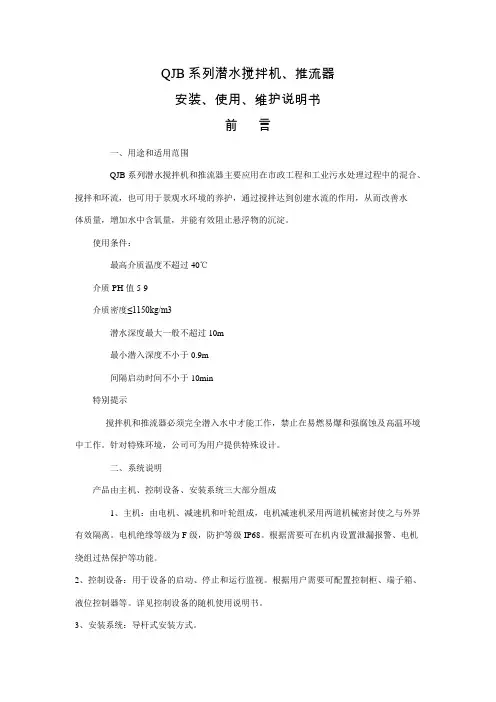

QJB系列潜水搅拌机、推流器安装、使用、维护说明书前言一、用途和适用范围QJB系列潜水搅拌机和推流器主要应用在市政工程和工业污水处理过程中的混合、搅拌和环流，也可用于景观水环境的养护，通过搅拌达到创建水流的作用，从而改善水体质量，增加水中含氧量，并能有效阻止悬浮物的沉淀。
使用条件：最高介质温度不超过40℃介质PH值5-9介质密度≤1150kg/m3潜水深度最大一般不超过10m最小潜入深度不小于0.9m间隔启动时间不小于10min特别提示搅拌机和推流器必须完全潜入水中才能工作，禁止在易燃易爆和强腐蚀及高温环境中工作。
针对特殊环境，公司可为用户提供特殊设计。
二、系统说明产品由主机、控制设备、安装系统三大部分组成1、主机：由电机、减速机和叶轮组成，电机减速机采用两道机械密封使之与外界有效隔离。
电机绝缘等级为F级，防护等级IP68。
根据需要可在机内设置泄漏报警、电机绕组过热保护等功能。
2、控制设备：用于设备的启动、停止和运行监视。
根据用户需要可配置控制柜、端子箱、液位控制器等。
详见控制设备的随机使用说明书。
3、安装系统：导杆式安装方式。
三、安装使用说明1、安装前a、认真查对设备的选型是否正确，实际使用条件与规定使用条件是否一致。
B、用0-500v兆欧表检查电机主电缆三芯线对地绝缘电阻，其值不得低于5兆欧。
c、测量线路输入电压，其值应在铭牌标示的额定电压的±5%范围。
当设备离电源较远时要考虑线路损失，应适当增加电缆截面积。
为保证线路传输可靠，线路尽可能少接头或无接头。
考虑到维修方便建议设置机旁端子箱。
特别提醒：设备接地线为双色线（黄/绿），且有标识，为保证安全必须连接可靠，接地线留出长度应比其它线长50mm左右。
2、安装a、导杆式安装系统（见安装示意图）将导杆放入池中安装位置，用铅垂线分别对导杆相邻两面找正，用螺栓将导杆固定（导杆与铅垂线最大偏移不得大于10mm），固定后，再用铅垂线校核使之在规定范围内，固紧螺栓。
