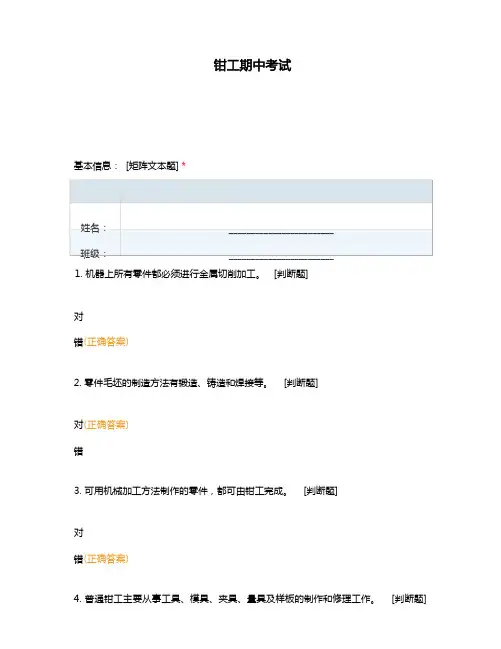

机械设计期中考试题目

基本信息： [矩阵文本题] *姓名：________________________班级：________________________1. 机器上所有零件都必须进行金属切削加工。

[判断题]对错(正确答案)2. 零件毛坯的制造方法有锻造、铸造和焊接等。

[判断题]对(正确答案)错3. 可用机械加工方法制作的零件，都可由钳工完成。

[判断题]对错(正确答案)4. 普通钳工主要从事工具、模具、夹具、量具及样板的制作和修理工作。

[判断题]对错(正确答案)5. 机械工程图样上，常用的长度单位是 mm 。

[判断题]对(正确答案)错您的姓名： [填空题] *_________________________________6. 内径千分尺刻线方向与外径千分尺刻线方向()。

[单选题] *A、相同B、相反(正确答案)C、相同或相反7. 发现精密量具有不正常现象时，应()。

[单选题] *A、报废B、及时送交计量检修单位检修(正确答案)C、继续使用8. 用百分表测量平面时，触头应与平面()。

[单选题] *A、倾斜B、垂直(正确答案)C、水平9. 用万能游标量桷器测量工件，当测量角度大于90°小于180°时，应加上一个()。

[单选题]A 、90 °(正确答案)B 、180°C 、360°10. 一次安装在方箱上的工件，通过方箱翻转，可划出()方向的尺寸线。

[单选题]A、二个B、三个(正确答案)C、四个11. 1/50mm 游标卡尺，游标上 50 小格与尺身上() mm 对齐。

[单选题]A 、49(正确答案)B 、39C 、1912. 一般划线精度能达到()。

[单选题]A 、0．025~0．05mmB 、 0．25~0．5 mm(正确答案)C 、0．25mm 左右13. 分度头的手柄转 1 周时，装夹在主轴上的工件转()。

[单选题]A 、1 周B 、40 周C 、1/40 周(正确答案)14. 用万能游标量桷器测量工件，当测量角度大于90°小于180°时，应加上一个()。

机械设计基础期中考试题目题1已知图示六杆机构，原动件AB作等速回转。

试用作图法确：（1）滑块5的冲程 H；（2）滑块5往返行程的平均速度是否相同？行程速度变化系数K值；（3）滑块处机构的最小传动角γmin答案（1）H=μl· F1F2=34mm（2）不相等， K=（180°+42°）/（180°-42°）=1.61GAGGAGAGGAFFFFAFAF（3）γmin=69°题2图示偏心圆盘凸轮机构中，已知圆盘凸轮以ω=2rad/s 转动，转向为顺时针方向，圆盘半径GAGGAGAGGAFFFFAFAFR=50mm；当凸轮由图示位置转过90°时，从动件的速度为ν=50mm/s。

试求：（1）凸轮的偏心距e；（2）凸轮转过90°时，凸轮机构的压力角αk ；（3）凸轮转过90°时，从动件的位移hk；（4）从动件的行程h。

答案(1)凸轮偏心距。

利用速度瞬心，几何中心O即为速度瞬心p，可得ν=eω，求得e=25mm。

（2）凸轮转过90°时，从动件在K点接触，其压力角为αk。

e/sinαk =R/sinθ；当θ=90°时，αk达到最大值。

GAGGAGAGGAFFFFAFAFαk=arcsin(e/R)=30°（3）凸轮转过90°时，从动件的位移为h K。

（4）从动件在F点接触时为最大位移，即行程为h，此时αF=0。

GAGGAGAGGAFFFFAFAF题 3 凸轮为偏心轮如图，已知参数R=30mm，loA=10mm，e=15mm，rT=5mm，E，F为凸轮与滚子的两个接触点。

求（1）画出凸轮轮廓线（理论轮廓线），求基园r0；（2）E点接触时从动件的压力角αE； (3) 从E到F接触凸轮所转过的角度φ；（4）由E点接触到F点接触从动件的位移S；(5）找出最大αmax的位置。

GAGGAGAGGAFFFFAFAFGAGGAGAGGAFFFFAFAF答案题4图示锥齿轮组成的差速器。

《机械基础》期中考试卷班级姓名得分一、填空题（35分）1、机械基础课程内容主要包括、、和的基础知识。

2、计算机是用来实现变换的机器。

3、机器是人们根据使用要求而设计的一种执行的装置，其用来或能量、物料与信息，从而人类的体力劳动和脑力劳动。

4、V带是一种接头的环形带，其工作面是与轮槽相接触的，带与轮槽地面。

5、普通V带的标记由、和三部分组成。

6、安装V带带轮时，两带轮的轴线应相互，两带轮轮槽的对称平面应。

7、在窄V带的标记SPB 1500 GB/T11544—1997中，SPB表示，1500表示。

8、同步带最基本的参数是。

9、细牙螺纹适用于零件的连接和机构的调整。

10、螺旋传动常用的类型有、和。

11、差动螺旋传动中，活动螺母可以产生的位移，因此可以方便地实现调节。

12、套筒滚子链常用的接头形式有、和等。

13、渐开线的形状取决于的大小。

14、齿轮传动的传动比，指主动轮与从动轮的之比，与齿数成比，用公式表示为。

15、在一堆齿轮传动中，两齿轮中心距稍有变化，其瞬时传动比能，这种性质称为传动的可分离性。

二、选择题（20x1.5=30分）1、在内燃机曲柄滑块机构中，连杆是由连杆盖、连杆体、螺栓以及螺母等组成。

其中，连杆属于（），连杆体、连杆盖属于（）。

A、零件B、机构C、构件2、（）是用来变换物料的机器。

A、电动机B、手机C、缝纫机3、机器和机构的本质区别在于（）A、是否做功或实现能量转换B、是否由许多构件组合而成C、各构件间是否产生相对运动4、车床床鞍的移动采用了（）的传动形式。

A、螺母固定不动，螺杆回转并作直线运动B、螺杆固定不动，螺母回转并作直线运动C、螺杆回转，螺母移动5、在一般机械传动中，应用最广的带传动是（）。

A、平带传动B、普通V带传动C、同步带传动6、在相同的条件下，普通V带横截面尺寸（），其传递的功率也（）。

A、越小越大B、越大越小C、越大越大7、在V带传动中，带的根数是由所传递的（）大小确定的。

2010-2011年度秋季《机械设计基础》期中考试试卷班级姓名总分满分100，用时90分钟，答案直接作在试卷上一.填空题（共10题，每空1分，共20分）1．机械是和的总称。

2．机器的主体通常有三部分构成：动力部分、、。

3．力的三要素：大小、和。

4．当物体受到力的作用时，可能会发生、变形或破坏和三种情况。

5．物体方向与方向之间所形成的锐角称为压力角。

6．两个作用力大小，方向，作用线互相平行的一对力叫力偶。

7．通常规定：逆时针方向作用的力矩为，顺时针方向作用的力矩为。

8.平面运动副包括和。

9.低副包括和。

10.机构是由构件构成的，构件通常分为机架、和。

二．判断题（共10题，每题2分，共20分）1.力的合成与分解所采用的方法是平行四边形法则。

（）2.物体上某一点同时受多个力的作用，若合力是零，则物体处于平衡状态。

（）3.在物理上力与力臂的乘积称为力偶矩。

（）4.杠杆的平衡条件是：各力对同一支点的力矩的代数和等于零。

（）5.力偶矩在实际计算中是不分正负的。

（）6.约束力的方向总是与该约束所阻碍的运动方向相同。

（）7.平面汇交力系平衡的条件是各力的合力为零.（）8.物体单位面积上的内力称为应力。

（）9.运动副按照构件运动的空间不同分为直线副和曲线副。

（）10.机构具有确定运动的条件是自由度大于等于1。

（）三．选择题（共10题，每题2分，共20分）1.力偶中两个力之间的距离叫（）A．弯矩 B．力矩 C．力臂 D．力偶臂2．下面属于柔性约束的是（）A．绳索 B．铁链 C．轴承 D．火车轨3.零件具有足够的抵抗破坏的能力叫( )A.刚度B.强度C.硬度D.挠度4．曲柄存在的必要条件是( )A.满足杆长和条件B.不满足杆长和条件C.最短杆为机架D. 最长杆为机5．四杆机构满足杆长和条件，则该机构（）曲柄摇杆机构。

A.一定是B.一定不是C.有可能D.以上都对6．铰链四杆机构的基本类型是：曲柄摇杆机构、双曲柄机构与（）。

杭州师范大学钱江学院2010 —2011学年第二学期期中试卷________ __专业《 机械设计》答案一、单选题（在每小题的四个备选答案中选出一个正确答案，并将正确答案的序号填入题后的横线上。

每小题2分，共20分。

）1.螺纹联接防松的根本问题在于 C 。

A 、增加螺纹联接的轴向力B 、增加螺纹联接的横向力C 、防止螺纹副的相对转动D 、增加螺纹联接的刚度 2．普通螺栓受横向工作载荷时，主要靠 B 来承担横向载荷。

A 、挤压力B 、摩擦力C 、剪切力3．变应力特性可用σmax 、σmin 、σa 、σm 、r 等五个参数中的任意 B 个来描述。

A ．一个 B ．两个 C ．三个 D ．四个 4. 带传动工作时产生弹性滑动是因为 B 。

A ．带的预紧力不够B ．带的紧边拉力和松边拉力不等C ．带绕过带轮时有离心力D ．带和带轮间的摩擦力不够的弹性滑动 5．在圆柱齿轮传动中，齿轮直径不变而减小模数，对轮齿的弯曲强度是 A A. 下降 B.不变 C.提高 D.不确定 6．在常用的螺纹联接中，自锁性能最好的螺纹是 A 。

A 、三角形螺纹B 、梯形螺纹C 、锯齿形螺纹D 、矩形螺纹 7．链传动中链节数取偶数，链轮齿数取奇数，最好互为质数，其原因是 A 。

A ．磨损均匀 B.具有抗冲击力 C.减少磨损与胶合 D.瞬时传动比为定值 8．带传动主要是依靠 C 来传递运动和功率的。

A ．带与带轮接触面之间的正压力B ．带的紧边拉力C.带与带轮接触面之间的摩擦力 D ．带的初拉力9. 标准平键的承载能力通常取决于 CA 键的抗剪强度 B.键的弯曲强度C.键联接工作表面的挤压强度D.轮毂的挤压强度 10.齿轮的齿面疲劳点蚀首先发生在 A 的部位。

A ．靠近节线的齿根表面上 B.靠近节线的齿顶表面上； C ．在节线上 D.同时在齿根和齿顶表面上。

二、填空题（每空1分，共20分。

）1．滚子链是由滚子、套筒、销轴、内链板和外链板所组成，其 套筒和内链板 之间外链板与销轴之间分别为过盈配合，而 滚子与套筒 之间、 套筒与销轴 之间分别为间隙配合。

北 京 交 通 大 学 考 试 试 题课程名称：机械原理（B ）A 卷 2005--2006学年第2学期 出题教师：房海蓉，张英，王青温1、 （13分）试计算图示机构的自由度。

（若有复合铰链、局部自由度或虚约束，必须明确指出。

〕并指出杆组的数目与级别以及机构级别。

LG题2 2、（12分）图示机构中，已知各构件尺寸、位置及v 1 （为常数）。

试用相对运动图解法求构件5的角速度5ω及角加速度 α5 。

(比例尺任选。

)3、（10分）图示为平底从动件偏心圆凸轮机构，Q为生产阻力， 转动副的摩擦圆及滑动摩擦角ϕ 已示于图中。

试(1)在图中画出各运动副反力的作用线及方向；(2)写出应加于凸轮上驱动力矩d M 的表达式， 并在图中标出方向。

（注： 不 必求解各力大小及力矩大小。

) 4、 （10分）现 需 设 计 一 铰 链 四 杆 机 构, 已 知 摇 杆 CD 的 长 度 l CD =150 mm ,摇 杆 的 两 极 限 位 置 与 机 架 AD 所 成 的 角 度 90,3021==ϕϕ, 机 构 的行 程 速 比 系 数 K =1, 试 确 定 曲 柄 AB 和 连 杆 BC 的 长 度 。

ba题55、 （10分）在图示的凸轮机构中，画出凸轮从图示位置转过︒60时从动件的位置及从动件的位移s 。

6、 （10分）一对按标准中心距安装的外啮合渐开线直齿圆柱标准齿轮，其小齿轮已损坏，需要配制，今测得两轴中心距mm 310=a ，大齿轮齿数z 2100=，齿顶圆直径4082a =d mm ，α220=，1a =*h ，c *=025.，试确定小齿轮的基本参数及其分度圆和齿顶圆的直径。

7、 （12分）轮 系 如 图， 已 知 z 1 ＝22，z 2 =33，z 3 =88，z 4 =z 6， 求 传 动 比i 16。

8、（13分）图示为作用在机器主轴上一个工作循环内驱动力矩M d 的变化规律。

设阻力矩r M 为常 数，平均转速 1000m =n r/min ，试求： (1)阻力矩r M ；(2)最大盈亏功max W ∆；(3)若速度不均匀系数为0.05，应装在主轴上飞轮的转动惯量 J F 。

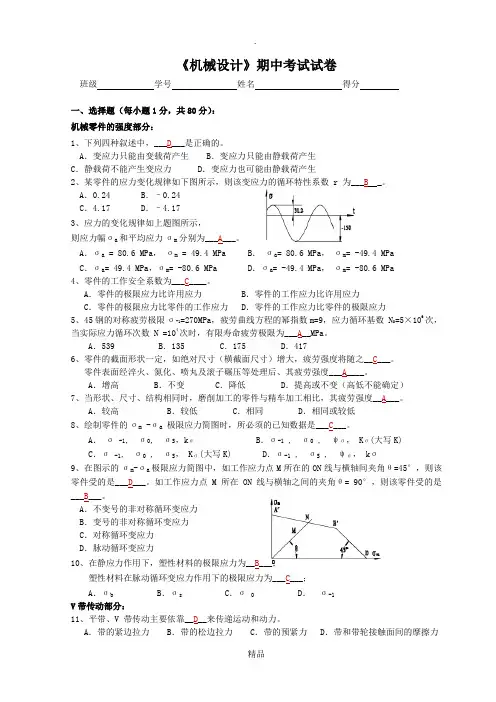

《机械设计》期中考试试卷班级学号姓名得分一、选择题（每小题1分，共80分）：机械零件的强度部分：1、下列四种叙述中，___D___是正确的。

A．变应力只能由变载荷产生 B．变应力只能由静载荷产生C．静载荷不能产生变应力 D．变应力也可能由静载荷产生2、某零件的应力变化规律如下图所示，则该变应力的循环特性系数 r 为___B _。

A．0.24 B．–0.24C．4.17 D．–4.173、应力的变化规律如上题图所示，则应力幅σa和平均应力σm分别为___A___。

A．σa = 80.6 MPa，σm = 49.4 MPa B．σa= 80.6 MPa，σm= -49.4 MPaC．σa= 49.4 MPa，σm= -80.6 MPa D．σa= -49.4 MPa，σm= -80.6 MPa4、零件的工作安全系数为___C____。

A．零件的极限应力比许用应力 B．零件的工作应力比许用应力C．零件的极限应力比零件的工作应力 D．零件的工作应力比零件的极限应力5、45钢的对称疲劳极限σ-1=270MPa，疲劳曲线方程的幂指数m=9，应力循环基数 N0=5×106次，当实际应力循环次数 N =104次时，有限寿命疲劳极限为___A__MPa。

A．539 B．135 C．175 D．4176、零件的截面形状一定，如绝对尺寸（横截面尺寸）增大，疲劳强度将随之__C___。

零件表面经淬火、氮化、喷丸及滚子碾压等处理后、其疲劳强度___A____。

A．增高 B．不变 C．降低 D．提高或不变（高低不能确定）7、当形状、尺寸、结构相同时，磨削加工的零件与精车加工相比，其疲劳强度__A___。

A．较高 B．较低 C．相同 D．相同或较低8、绘制零件的σm -σa极限应力简图时，所必须的已知数据是___C___。

A．σ -1, σ0, σS，kσ B．σ-1, σ0 , ψσ， Kσ(大写K)C．σ -1, σ0, σS， Kσ(大写K) D．σ-1, σS, ψσ， kσ9、在图示的σm-σa极限应力简图中，如工作应力点M所在的ON线与横轴间夹角θ=45°，则该零件受的是___D___。

诚信应考，考试作弊将带来严重后果！华南理工大学本科生期中考试卷《机械设计基础》注意事项：1. 开考前请将密封线内各项信息填写清楚；2. 所有答案请直接答在答题卡上；3．考试形式：闭卷；4. 本试卷共（50 ）小题，每小题答对2分，满分100分，考试时间120分钟。

答题卡使用说明：1.请将对应题号的认为是正确或最接近正确的答案号涂黑，例如某题你认为正确或最接近正确的答案是C，则应：2.0分。

答题可用工具：计算器、2B铅笔、橡皮。

1-10 题来自以下概念题：1. 一对圆柱齿轮传动，通常把小齿轮的齿宽取值略大于大齿轮，其主要目的是。

（A）使小齿轮的强度比大齿轮高一些（B）减小传动中的动载荷（C）为了便于安装，保证接触线长度（D）避免沿齿向载荷分布不均2. 为了提高齿轮的齿根弯曲疲劳强度，可以________。

（A）加大中心距（B）减小齿宽系数（C）加大模数（D）减小啮合角3．在齿面硬度≤350HBS的闭式钢制齿轮传动中，设计计算时首先应_______ 。

（A）保证齿面接触疲劳强度（B）保证齿根弯曲疲劳强度（C）防止齿面胶合（D）限制发热量4. 一单级斜齿减速箱，齿轮参数为m n=2.5mm，z1=15，z2=38；其中心距为70mm，则斜齿轮的螺旋角为_______。

（A）20.3°（B）12.9°（C）17.6°（D）18.8°5. 渐开线齿轮实现连续传动时，其重合度为。

（A）ε＜0 （B）ε＝0 （C）ε＜1 （D）ε≥16.一对相啮合的圆柱齿轮的Z 2＞Z 1，b 1＞b 2，其接触应力的大小是 。

（A ） H2H1σσ= （B ） H1σ＜H2σ（C ） H1σ＞H2σ （D ） 可能相等，也可能不等 7. 当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是 。

（A ） 基圆半径不变 （B ） 啮合角不变 （C ） 节圆半径不变 （D ） 压力角不变8. 在下列机构中，不能把回转运动转为直线运动的是 。

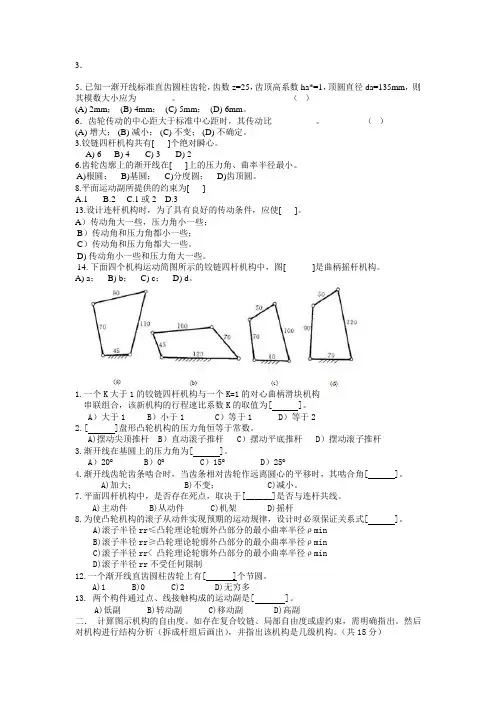

3．5．已知一渐开线标准直齿圆柱齿轮，齿数z=25，齿顶高系数ha*=1，顶圆直径 da=135mm，则其模数大小应为________。

（）(A) 2mm； (B) 4mm； (C) 5mm； (D) 6mm。

6．齿轮传动的中心距大于标准中心距时，其传动比__________。

（）(A) 增大； (B) 减小； (C) 不变； (D) 不确定。

3.铰链四杆机构共有[ ]个绝对瞬心。

A) 6 B) 4 C) 3 D) 26.齿轮齿廓上的渐开线在[ ]上的压力角、曲率半径最小。

A)根圆； B)基圆； C)分度圆； D)齿顶圆。

8.平面运动副所提供的约束为[ ]A.1B.2C.1或2D.313.设计连杆机构时，为了具有良好的传动条件，应使[ ]。

A）传动角大一些，压力角小一些；B）传动角和压力角都小一些；C）传动角和压力角都大一些。

D) 传动角小一些和压力角大一些。

14. 下面四个机构运动简图所示的铰链四杆机构中，图[______]是曲柄摇杆机构。

A) a； B) b； C) c； D) d。

1.一个K大于1的铰链四杆机构与一个K=1的对心曲柄滑块机构串联组合，该新机构的行程速比系数K的取值为[ ]。

A）大于1 B）小于1 C）等于1 D）等于22.[ ]盘形凸轮机构的压力角恒等于常数。

A)摆动尖顶推杆 B）直动滚子推杆 C）摆动平底推杆 D）摆动滚子推杆3.渐开线在基圆上的压力角为[ ]。

A）20︒ B）0︒ C）15︒ D）25︒4.渐开线齿轮齿条啮合时，当齿条相对齿轮作远离圆心的平移时，其啮合角[ ]。

A)加大； B)不变； C)减小。

7.平面四杆机构中，是否存在死点，取决于[______]是否与连杆共线。

A)主动件 B)从动件 C)机架 D)摇杆8.为使凸轮机构的滚子从动件实现预期的运动规律，设计时必须保证关系式[ ]。

A)滚子半径rr≤凸轮理论轮廓外凸部分的最小曲率半径ρminB)滚子半径rr≥凸轮理论轮廓外凸部分的最小曲率半径ρminC)滚子半径rr< 凸轮理论轮廓外凸部分的最小曲率半径ρminD)滚子半径rr不受任何限制12.一个渐开线直齿圆柱齿轮上有[ ]个节圆。

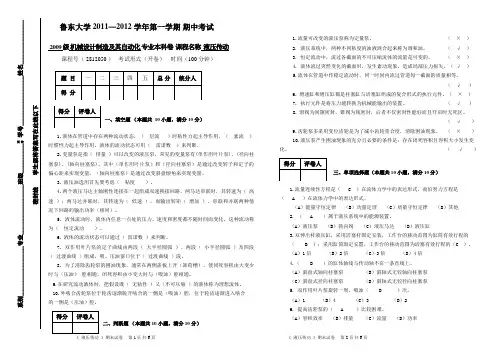

鲁东大学2011—2012 学年第一学期期中考试2009级机械设计制造及其自动化专业本科卷课程名称液压传动课程号（ 2812050 ）考试形式（开卷）时间（100 分钟）一、填空题（本题共 10 小题，满分10 分）1.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

2.变量泵是指（排量）可以改变的液压泵，常见的变量泵有(单作用叶片泵)、(径向柱塞泵)、(轴向柱塞泵)。

其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。

3.液压油选用首先要考虑（粘度）。

4.两个液压马达主轴刚性连接在一起组成双速换接回路，两马达串联时，其转速为（高速）；两马达并联时，其转速为（低速），而输出转矩（增加）。

串联和并联两种情况下回路的输出功率（相同）。

5. 液体流动时，液体内任意一点处的压力、速度和密度都不随时间而变化，这种流动称为（恒定流动）。

6.液体的流动状态可以通过（雷诺数）来判断。

7.双作用叶片泵的定子曲线由两段（大半径圆弧）、两段（小半径圆弧）及四段（过渡曲线）组成，吸、压油窗口位于（过渡曲线）段。

8.为了消除齿轮泵的困油现象，通常在两侧盖板上开（卸荷槽），使闭死容积由大变少时与（压油）腔相通，闭死容积由小变大时与（吸油）腔相通。

9.在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。

10.外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（吸油）腔，位于轮齿逐渐进入啮合的一侧是（压油）腔。

1.流量可改变的液压泵称为定量泵。

（×）2. 液压系统中，两种不同粘度的油液混合起来称为调和油。

（√）3. 恒定流动中，流过各截面的不可压缩流体的流量是可变的。

（×）4. 液体流过突然变化的截面时，发生紊动现象，造成局部压力损失。

（√）5.流体在管道中作稳定流动时，同一时间内流过管道每一截面的质量相等。
