高压变频器操作规程第一章总则第一条为保证高压变频器的正常运行及操作人员的人身安全，特制定本操作规程。
第二条本规程适用于高压变频器的操作和维护。
第三条操作人员必须熟知高压变频器的结构及工作原理，并具备一定的电气知识和维修能力。
第四条操作人员必须熟悉本规程，按照规程要求操作高压变频器。
第五条操作人员在进行高压变频器的操作和维护时，必须穿戴好安全防护用品，保证自身安全。
第二章操作要求第六条在操作高压变频器之前，必须检查主电源和变频器之间的所有接线是否牢固，接地是否良好。
第七条在操作高压变频器之前，必须检查变频器的各个控制参数是否正确设置，是否与实际需要相符。
第八条在操作高压变频器之前，必须检查变频器周围是否存在易燃易爆等危险物质，必要时进行相应的防护措施。
第九条操作人员在操作高压变频器时，必须按照正确的步骤进行操作，不能随意更改设置或者进行其他未经授权的操作。
第十条操作人员在操作高压变频器时，必须保持手部干燥，禁止湿手操作。
第十一条操作人员在操作高压变频器时，必须严格按照变频器的额定工作电流进行操作，切勿超负荷操作，以免损坏设备。
第十二条操作人员在操作高压变频器时，必须注意观察变频器的工作状态，一旦发现异常情况，必须立即停机检修。
第三章维护要求第十三条高压变频器的维护工作必须由专业技术人员进行，不得由未经培训的人员擅自进行。
第十四条高压变频器的维护工作必须按照规定的周期进行，切勿因怠慢而造成设备故障。
第十五条高压变频器的维护工作必须按照操作手册的要求进行，不得随意更改或省略任何步骤。
第十六条高压变频器的维护工作必须保持设备清洁，防止灰尘等杂物进入设备内部。
第十七条在维护高压变频器之前，必须切断主电源，并标明禁止开机维护。
第十八条高压变频器的维护工作必须做好记录，以备日后参考。
第四章应急措施第十九条在高压变频器发生故障或意外情况时，操作人员必须立即切断主电源，并报告相关人员进行处理。
第二十条在处理高压变频器故障时，操作人员必须穿戴好绝缘手套和绝缘靴。
高压变频器国家标准高压变频器是一种用于调节电力系统中电动机的转速和电压的设备，它通过改变电机的频率和电压来实现对电机的精确控制。
随着工业自动化的发展，高压变频器在各种工业领域中得到了广泛的应用。
为了保障高压变频器的安全性、可靠性和稳定性，国家对其制定了一系列的标准，以规范其设计、生产和使用。
首先，高压变频器的国家标准对其基本要求进行了规定。
这些基本要求包括了高压变频器的技术参数、性能指标、安全要求、环境要求等方面的规定，以确保高压变频器能够在各种工作条件下正常运行，并且不会对人员和设备造成危害。
同时，国家标准还对高压变频器的外观尺寸、安装方式、接线方法等进行了详细的规定，以便于生产厂家和用户在实际使用中能够依据标准进行选择和安装。
其次，高压变频器的国家标准还对其性能测试方法和试验要求进行了规定。
这些测试方法和试验要求包括了高压变频器在负载、过载、短路、过压、过流等工况下的性能测试，以及在各种环境条件下的试验要求。
这些规定可以帮助生产厂家进行产品质量控制，保证高压变频器的性能符合国家标准的要求。
此外，高压变频器的国家标准还对其使用、维护和检修进行了规定。
这些规定包括了高压变频器的安装要求、运行要求、维护周期、检修程序等方面的规定，以确保高压变频器在使用过程中能够安全可靠地运行，并且能够及时进行维护和检修，延长其使用寿命。
总的来说，高压变频器的国家标准是为了保障高压变频器在设计、生产和使用过程中能够符合国家的法律法规和相关标准要求，保证其安全可靠地运行。
生产厂家和用户应当严格依据国家标准进行生产和使用，以确保高压变频器能够在各种工况下正常运行，并且不会对人员和设备造成危害。
同时，国家标准的制定也为高压变频器的技术发展和应用提供了指导和保障，推动了高压变频器行业的健康发展。
高压变频器检修规程1.1 必要的安全信息1.1.1 维护人员必须接受培训，熟悉本装置的结构，并掌握实际运行知识。
1.1.2 只有通过上述培训的人员才允许运行和维护本变频器。
1.1.3 只有在保证变频器输入6kV高压真空开关.旁通柜输入隔离刀闸断开，并且不存在高温时，才能接触变频器柜内部件。
1.1.4 维护时必须遵守高压操作规程，如戴绝缘手套.穿绝缘鞋.戴安全眼镜；工作时必须有监护人在现场进行监护。
1.1.5 必须安装安全防护(标有高压危险)；使用中不得将其移走。
1.1.6 禁止把易燃材料(包括设备图纸和操作手册)和其它杂物放在变频器旁。
1.1.7 在处理或测量变频器内部件时要十分小心，注意不要让仪表引线相互短接或接触其它端子。
1.1.8 为保证人生安全，禁止在柜门打开的情况下，运行变频器。
1.1.9 在搬运变频器功率单元时注意小心轻放。
1.1.10 备用功率单元必须存放在库房货架内；如果条件特殊需短时间存放在地面，必须保证地面干燥.平整。
1.1.11 更换部件是排除故障最好的方法，但必须弄清楚新换部件应与原部件型号.规格一致。
1.1.12 更换变频器功率单元必须在变频器6KV高压停电超过5分钟后才能进行。
1.1.13 变频器功率单元维护需特殊仪器，功率单元内部无用户可维护部分，禁止打开。
1.1.14 变频器发生故障后,运行人员应作好详细的记录，通知维护人员。
1.2 检验项目及周期1.2.1 初次投运期间1.应检查和清洁变频器各个部位的连接件（变压器柜高压连接，输入/输出连接，功率单元柜全部电源输入/输出连接）。
2.投运1周左右，应该有计划地安排停机，对设备各连接部位的紧固螺钉重新紧固，满足接触可靠的要求。
3.半年内每月检查电气连接部位并对连接螺钉进行紧固。
4.半年后应该每六个月进行一次电气连接部位的检查并对连接螺钉重新进行紧固。
5.接地线属于必须检查的重要部位，不得遗忘。
6.经常对设备的散热通风状况进行仔细检查，并清洁及疏通风道。
高压变频器安全操作规范文高压变频器是一种用于调节电动机转速的电力设备，它广泛应用于工业生产和其他领域。
正确的操作和使用高压变频器对于确保设备的正常运行和工作人员的安全至关重要。
本文将介绍高压变频器的安全操作规范，以帮助大家正确操作和维护设备。
1. 设备检查与维护：1.1 在使用高压变频器之前，首先要对设备进行检查和维护，确保各个部件正常运行，无明显损坏或松动。
1.2 定期对高压变频器进行维护，清理设备表面的尘土和杂物，以保持设备的通风散热良好。
1.3 定期检查高压变频器的电缆，插头和插座，确保其安全可靠，无破损或松动。
2. 动力接入与开关操作：2.1 动力接入前，确保高压变频器的开关处于关闭状态，以防止意外操作造成伤害或设备损坏。
2.2 当需要启动高压变频器时，应先按下运行按钮，然后慢慢调节变频器的频率和电流，以防止电机突然负荷过大。
2.3 在停止高压变频器时，应先调低变频器的频率和电流，然后再按下停止按钮，待设备完全停止后再关闭动力开关。
3. 过载保护与故障处理：3.1 高压变频器应配备过载保护装置，并设置合适的过载保护参数，以限制设备的过载运行。
3.2 当高压变频器发生故障或异常时，应立即停止设备运行，并寻找原因，解决问题。
3.3 高压变频器的维修和维护应由专业人员进行，不得擅自拆卸或更换设备部件。
4. 安全防护与人员防范：4.1 高压变频器应安装在防护罩或防护柜中，以防止人员误触设备的危险部位。
4.2 工作人员在操作高压变频器时，应佩戴必要的个人防护装备，如绝缘手套和护目镜。
4.3 严禁在高压变频器周围存放易燃、易爆物品，以防发生火灾或爆炸。
5. 温度与湿度控制：5.1 高压变频器应安装在通风良好、温度适宜的环境中，避免过高或过低温度对设备的影响。
5.2 高压变频器的使用环境应避免过高的湿度，以防止设备受潮或受损。
6. 应急措施与事故处理：6.1 高压变频器应配备紧急停止按钮，以便在紧急情况下迅速切断设备的电力供应。
高压变频器日常维护保养管理规定
1.高压变频器室内卫生每天清扫一次，用吸尘器清扫，不准
用笤帚，防止二次扬尘吸入变频柜内。
2.进风口窗户过滤网每周清扫一次，清扫时，必须将滤网拆
下，拿到室外清扫，发现损坏或者积尘过多起不到过滤效果的要及时更换。
保证过滤效果良好。
清扫完毕后及时将过滤网安装好。
3.变频器本体过滤网每两周清扫一次，清扫时将过滤网防护
罩拆下，做好标记，然后拿到室外清扫，发现损坏或者积尘过多过滤效果变差时及时更换，保证过滤效果良好。
清扫完毕后及时安装好。
4.每天检查一次高压变频器的线圈温升，发现温度升高及时
查找原因加以解决，变频器温升不超过限值80℃。
变压器轻度过热保护温度为120℃。
变压器重度过热保护温度为130℃。
5.每天检查高压变频器室内温度，发现温度过高及时开启室
内空调设施进行降温。
由于变频器为发热设备，为保证变频器的正常运行，室内空调温度设定值应比正常值低。
6.利用每次定修或者停机检修时间，检查变频器内部接线是
否存在过热现象，发现问题及时处理。
每半年左右，检查并紧固一遍所有电气连接螺栓。
7.利用定修或者停机检修时间检查变频器内部冷却风机工
作是否正常。
8.要求每年对变频器内部进行清扫，并进行绝缘电阻测量和
耐压试验。

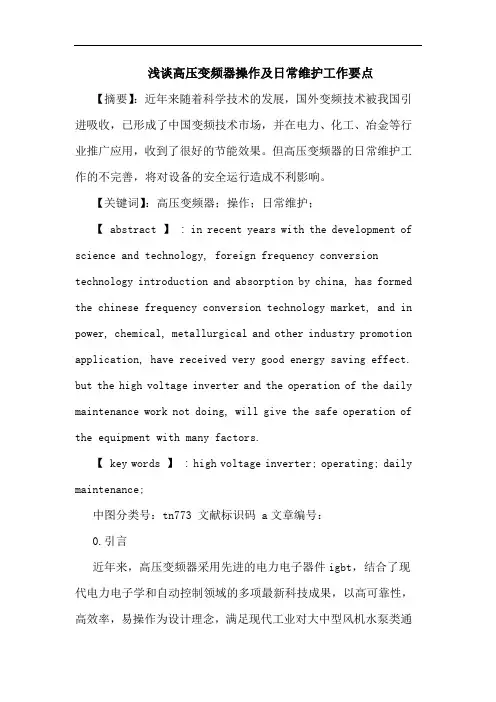

浅谈高压变频器操作及日常维护工作要点【摘要】：近年来随着科学技术的发展，国外变频技术被我国引进吸收，已形成了中国变频技术市场，并在电力、化工、冶金等行业推广应用，收到了很好的节能效果。
但高压变频器的日常维护工作的不完善，将对设备的安全运行造成不利影响。
【关键词】：高压变频器；操作；日常维护；【 abstract 】 : in recent years with the development of science and technology, foreign frequency conversion technology introduction and absorption by china, has formed the chinese frequency conversion technology market, and in power, chemical, metallurgical and other industry promotion application, have received very good energy saving effect. but the high voltage inverter and the operation of the daily maintenance work not doing, will give the safe operation of the equipment with many factors.【 key words 】 : high voltage inverter; operating; daily maintenance;中图分类号：tn773 文献标识码 a文章编号：0.引言近年来，高压变频器采用先进的电力电子器件igbt，结合了现代电力电子学和自动控制领域的多项最新科技成果，以高可靠性，高效率，易操作为设计理念，满足现代工业对大中型风机水泵类通用机械的调速、节能以及工艺改善的需要，是一种采用单元串联多电平电压源型的高性能高压电机传动控制装置。
高压变频器维护方案
一、简介
高压变频器是工业生产中常用的一种电力变换设备，它主要用于控制工业生产过程中大功率电机的转速和转矩，从而实现电机的精确调速。
在设备的日常使用过程中，定期进行维护保养是确保设备长期稳定运行的关键。
二、维护方案
1.定期检查连接电缆的紧固情况，特别是变频器的功率输入和输出端口；
2.定期清洁设备表面及内部灰尘，使用干净、柔软的棉布将设备表面和内部零部件轻轻擦拭；
3.定期更换设备中的高压电解电容和散热风扇，确保电路的通畅和设备故障率的降低；
4.定期检查设备上的散热片，清理上面的铝渣和尘土以保证它们与空气充分接触，确保设备的散热效果；
5.在设备未投入使用时，应关闭设备电源，确保设备不受到突发电流的冲击；
6.定期检查变频器控制面板上的运行记录，确保设备运行的参数正常。
7.选择正规信誉好的生产商提供的产品，购买带有保修服务的设备，并仔细阅读设备操作手册，遵守设备的操作规程。
三、总结
高压变频器是工业生产中不可或缺的设备，在工业现代化进程中发挥着越来越重要的作用。
定期维护保养设备是确保设备正常稳定运行的关键，同时也减少了设备故障风险。
因此，我们应该认真对待设备维护保养这件事情，遵循上述几点维护方案，确保设备始终处于最佳状态。
高压变频器安全操作规范本高压变频器是一种广泛应用于工业领域的电力传动设备，它能够对高压电源进行调节和控制，从而实现对电机的高效运行。
然而，由于高压变频器的工作原理和使用环境比较特殊，使用不当很容易造成事故，因此有必要制定一份详细的安全操作规范。
本文将重点介绍高压变频器的安全操作规范，主要包括以下几个方面的内容：变频器的安装与调试、变频器的运行与操作、变频器的维护与保养、变频器的故障处理与维修等。
希望通过这些规范，能够保证高压变频器的安全运行，有效避免事故的发生。
一、变频器的安装与调试1. 在进行变频器的安装之前，需要进行详细的设备检查，确保设备的外观没有明显的损伤，各部件的连接牢固可靠，并且检查变频器的安装环境是否符合要求。
2. 安装变频器时，需要确保设备的接线正确可靠，各接插件的连接牢固，接线部分应符合相关的电气安全标准，避免接线错误导致电路短路或过载。
3. 在进行变频器的调试之前，需要确保变频器的电源和电机接线正确，并且确认安装环境的温度、湿度等参数符合设备的要求。
4. 在进行变频器的调试之前，需要对变频器的参数进行设置，包括电压、电流、频率等参数的设置，确保设备能够正常运行。
二、变频器的运行与操作1. 在启动变频器之前，需要检查设备周围的环境是否安全，避免存在可燃物、湿度过高等危险因素。
2. 启动变频器时，需要按照操作手册上的要求进行操作，遵循从低速到高速的启动原则，避免突然增加负载或频率，导致设备异常运行。
3. 在变频器运行期间，需要定期检查设备的运行状态，包括电流、温度、振动等参数，发现异常情况及时进行处理。
4. 在停机之前，需要将负载逐渐减小，降低变频器的频率，最后进行安全停机，避免突然停电或急停，造成设备损坏或人员伤亡。
三、变频器的维护与保养1. 定期对变频器进行维护保养，包括清洁设备表面、检查设备的密封性能、紧固件的连接状态等，确保设备的正常运行。
2. 定期对变频器进行润滑保养，根据设备的使用频率和工作环境选择合适的润滑剂，并按照要求进行添加和更换。
矿用高压变频器安全操作及保养规程一、前言矿用高压变频器是矿山和采石场等重要设备，能够帮助提高生产效率和节约能源。
但是，高压变频器同时也存在着安全风险。
在因安全事故造成的生命财产损失后，如何确保生产的安全和顺畅，成为了极其重要的问题。
为降低矿用高压变频器操作错误造成的风险，保护人身安全和设备的可靠性，本文档详细介绍了高压变频器的安全操作和保养规程。
二、安全操作规程1. 准备工作在使用高压变频器前，应先做好以下准备工作：1.检查供电方案和选用的变频器是否匹配。
2.检查变频器的线路连接、电缆光缆以及引线及接地线是否牢固正常。
3.要设置电容器，进行连接，监控系统的各个部分安装，确保软件上电后使用正常。
2. 操作规程使用高压变频器时应注意以下事项：1.操作时，要按照说明书中的操作要求和接线原理图来操作，严禁断电时或开关有电时接线线路。
2.打开变频器的电源开关时，需先运行开启启动器，待电机转速达到0转/分后，再慢慢地打开电源开关，以避免电机电流过大损坏变频器和电机。
3.在调试变频器的工作模式和参数配置时，应先将调试好的参数保存到存储卡中，以便于随时备份使用。
4.不要在高压变频器内部随便更换元器件和硬件装置，以免影响设备的正常运行。
5.操作过程中，应严格按照安全操作规程进行，如确要修改诊断，需开发团队在有实际操作经验帮助和监督下进行操作。
三、保养规程为确保高压变频器的正常运行，应做好以下保养工作：1. 日常保养1.需要定期对高压变频器进行检查、清理和维护，清除设备内积灰、清理设备内部和周围的杂物和灰尘。
2.需要对变频器进行一次全面性的维护保养，包括清理电源线、检查接头的松动情况和插头的正常工作情况等。
3.每日使用的过程中，需对设备进行轻微抛光，防止划伤表面，影响视觉效果。
2. 定期保养1.在正常工作中，高压变频器的电力设备需要定期检验、修理以及测试设备，以确保设备的正常工作和长期使用。
2.在定期保养过程中，需要对设备的内部和外部进行仔细检查，以及必要的清洗，以保证金属部件的正常使用。
高压变频器运行与维护的重点要求（暂行）大唐黑龙江发电有限公司安全生产部2016年1月8日前言随着节能减排工作的不断开展，各企业在风机和水泵等重要辅机上使用高压频器不断增多，在节能方面和降低厂用电率等方面取得了很大的收益；但由于高压变频器为新型技术，目前日常维护与运行方面经验还没有完善，各企业在这些方面的经验还存在着一定的差距，随着高压变频运行年限的不断增加，高压变频器的故障和异常时有发生，甚至造成了机组停运事件，为此省公司继电专业组和高压绝缘专业组经讨论后，结合现场实际工作情况，特制定本要求。
本规定主要引用以下规章制度，其它标准以最新版本为准。
1.防止电力生产事故的二十五项重点要求(国能安全[2014]161号)2.GB 50171-2012 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》3.集团公司隐患排查表4.DLT 1195-2012 《火电厂高压变频器运行与维护规范》5. DLT994-2006《火电厂风机水泵用高压变频器》6. Q/CDT 107 001-2005 《电力设备交接和预防性试验规程》高压变频器运行与维护的重点要求（暂行）一、高压变频器运行场所的要求1、高压变频器应安装在室内（建议使用实体墙），应标明设备的名称和运行编号，在高压变频器柜门上应有明显的“高压危险”的标示牌；变频器上方采取防漏水措施；变频器附近不应有暖气、水管或液体管道；变频器附近不应有热源；变频器周围不应有腐蚀性气体或严重灰尘源。
检查室内温度、通风情况，确保室内温度在0度-40度之间；变频器工作环境的相对湿度为0 ——85％（无结露现象）。
根据情况需要安装热风幕、轴流风机、空调等调节温度设备。
2、检查变频器室内卫生清洁，地面无积灰及杂物。
3、检查变频器室不得有异常声响、异味。
4、高压变频器室应安装检修电源箱，并配备消防灭火设施。
5、高压变频器室门口需要有挡鼠板，电缆沟及电缆孔洞应封堵良好，防止小动物进入。
6、检查变频器冷却风机运行正常。
7、高压变频器安装基础应固定牢固、可靠，变频器室的工作接地和保护接地与火电厂接地网可靠连接，接地电阻不大于0.5欧，接地点至少两点。
高压变频器的金属机壳应与接地网可靠连接，接地点应有明显的接地标志。
8、在变频器室内应装设温度测量装置，并将温度上传至集控盘前，以便实时监控及发出报警信号。
二、高压变频器日常检查要求1、在运行中要注意观察变频器输入、输出电压、电流的情况要与变频器输出端电流，不应超过额定电流，且相电流差应小于±10%；输出端线电压其差值小于最大电压的±2%。
2、值班人员每周对变频装置进行巡视检查，检查时对变压器、风机、隔离刀闸（开关）声音、温度、气味、进行判定，是否处于正常状态；隔离刀闸需单独对触头是否到位、有无过热等异常现象；变频间内温度是否符合要求，是否需要进行地面清扫，墙壁风机、室内空调、百叶窗、热风幕是否处于正常状态。
要定期对变压器进行巡视、检查，记录变压器绕组的温度值。
变压器温度报警值为90℃，跳闸值为110℃。
3、变频器运行时应主要观察散热风机是否正常转动正常，界面应无报警提示，观察三相变压器温度应基本一致（如相关10度以上，可能冷却风机有停运现象），不能有超温现象。
4、对于一用一备的设备，当A电机处于变频运行时，B电机必须处于工频热备用状态。
5、在启停变频器和试运使变频器柜门前严禁有人停留，防止事故时造成人身伤害；严禁人员长期停留在运行中的变频器附近。
变频器相关保护投退软压板和硬压板要投入正确（部分变频器无硬压板，要检查变频器参数设置）。
6、变频器运行中不得随意解除柜门连锁，不得随意打开功率柜、变压器柜、旁路柜柜门；变频器停电后，要确认功率单元电容放电无电后，再进行检修或故障处理，避免人身触电。
7、在非事故情况下，不宜通过分断变频器输入侧开关或工频电源开关的方法停止变频器运行；启动变频器时，高压上电一段时间（根据变频器特点而定）后再启动变频器。
8、在变频器带高压电后不得断开控制电源。
变频器停运需停用控制电源时，应注意将内部不间断供电电源（UPS）同时停用。
9、变频器运行后，要针对所带负荷各种工况下进行测量电机、风机或水泵振动与温度，掌握变频器运行状态，当在某个频率段电机振动大时，应与变频器厂家、风机或水泵厂家、专业人员一起研究振动原因，是否更改变频器内部参数或设跳转频率，是否需要采购相关措施；当变频器低频运行时，如电机过热，应采取相关措施。
10、当变频器有轻故障报警时，运行人员及时到现场检查报警原因（由于温度高也是轻故障报警，如运行人员及时到现场采取相关降温措施，可以避免由于环境温度继续升高而造成变频器跳闸；如检修人员到现场可能由于路程长，时间也比较长），并及时通知检修人员。
11、当一台变频器运行时，另一台工频设备为备用时（一般投变频器故障跳闸，DCS联起工频设备），应保证工频设备备用状态的可靠性，并定期试验工频设备联起的可靠性。
12、当变频器故障跳闸时，要查明故障原因，防止未查明原因，强投变频器，加剧变频器或电机损坏程度。
三、高压变频器维护及试验要求1、变频器运行三个月左右，在停运时应对所有螺栓进行一次检查，接线端子应无松动或变色，若松动则应重新紧固，变色则需要更换。
2、变频器运行半年左右应对其进行一次全面的清灰处理，变频器应半个月左右清理一次柜门防尘滤网的灰尘，保证冷却风路的通畅。
如果环境灰尘污染严重，定期清理的时间还应缩短，当更换变频器滤网时应及时更换。
3、变频器所有开关应完好无损且动作灵活、可靠；变频器采用手动切换方式时，要认真检查刀闸运行情况，并进行正常维护；如变频器采用自动切换方式时，开关之间的闭锁要正确，开关各项试验符合相关规定。
4、变频器主回路的绝缘电阻应至少大于6 M；变频器功率单元严禁使用绝缘电阻表测量绝缘电阻；严禁将工频电压加在变频器输出端，此种工况将会造成变频器严重损坏或爆炸。
5、变频装置干式变交流耐压试验每2年进行一次。
6、变频装置干式变其他试验（大修后）周期参照厂家说明书或大唐集团《电力设备交接和预防性试验规程》执行。
7、变频装置内避雷器、开关、隔离刀闸、母线等设备交流耐压试验每3年进行一次。
8、变频装置停运时，需对变频装置风机及干式变风机进行清扫及检查，每年对变频装置风机进行检查或更换。
由于变频装置风机均为进口设备，建议各厂留有合适库存数量。
9、变频装置使用时间在5年以内的（包含5年）干式变绕组直流电阻、绝缘电阻（吸收比）每3年测量一次，5年以上的应适当缩短试验周期，1-2年测量一次。
每次试验后应于历次数据进行比较，当差异超过20%时，应查明原因。
10、在具有故障时自动切换至工频运行功能的变频器，应检查变频器程序中应具备同期捕捉或无扰动切换功能（目前大部分变频器有自动旁路开关功能，但无同期捕捉或无扰动切换功能，采用自动切换后会对一次设备产生严重不良影响），保证切换后设备运行正常，并且在投运前要进行试验，并且切换可靠。
无变频故障自动切换至工频功能的，应尽快进行技术改造，确保变频器故障时可自动切换至工频运行。
11、停用时间较长（超过一年）时，在投运前须进行充电试验，以使机内主回路滤波电容器的特性得以恢复，充电时，可使用调压器慢慢升高变频器的输入电压。
直至额定输入电压，通电时间要在1-2小时以上。
12、变频器主回路电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等,由于部件小，抵御外力的能力差，因此在清洁时，应使用毛刷等擦试。
13、高压变频器控制部分检修标准13.1 解体与检查13.2 必须断开装置供电电源；13.3 打开端盖将主电解电容通过电阻进行放电；13.4 拆除主回路输出端子的电缆，脱开电机负载；13.5 拆除主回路接线端子上的连线，拆除控制连线端子上的连线，检查端子绝缘是否老化；13.6 拔下控制线路板的接插件，清扫控制线路板，检查表面有无短路、过热及机械损伤现象，若CPU、ROM、RAM等集成芯片管脚断、残、缺时更换并做好标记；13.7 拆下控制线路板，拆下显示面板，清扫、检查、检修控制线路板；13.8 清扫壳体底部各类元器件，检测熔断器；13.9 检查变压器、滤波电抗器、互感器、继电器是否完好；13.10 检查瓷管式电阻是否损坏，拆下电解电容，检查有无泄漏；13.11 检查二极管模块是否有过热破裂现象；13.12 拆下导线及铜连接片，检查有无过热破裂现象，重点检查晶体管（或IGBT管）模块；13.13 拆下风扇，检查转动应平稳、无异声。
13.14 经检查测试，确认完好后，可按解体的逆顺序进行组装。
14、为保证变频器可靠运行，除定期保养、维护外，尚应对机内长期承受机械磨损的器件——所有冷却用的风扇和用于能量缓存与交换的主回路滤波电容器以及印刷电路板等进行定期更换。
15、运行中的变频器应有经过审批的定值单，并在每次检修后认真核对变频器的定值。
四、新建或变频器技术改造的要求1.在新建或改造项目中，变频器控制柜和功率柜要分开、单独配置，以便于日常维护；变压器抽头应根据现场情况而定来选择，一般厂家设为-5%、0、+5%档，部分电厂用电电压在6.3KV左右，应选择+5%，避免变频器功率单元出现过压报警或无法启动。
2.在新建或改造项目中，应要求变频器功率单元要带旁路功能，减少因模块故障造成变频器停运次数；变频器运行几年后，功率单元个体故障概率比较高，如具备技术改造条件，建议尽快改造。
3.在新建或改造项目中，应要求变频器功率单元中IGBT一定要进口元件，保证变频器运行的可靠性。
4.在新建或改造项目中，应要求变频器冷却风机电源要有两路，分别取自变频器本体变压器的自抽头和厂用电源，并且冷却风机要求进口设备。
5.在新建或改造项目中，在标书中应要求变频器远方就地切换要无扰动切换，同时在定期试验中要进行此项目试验；部分厂家的变频器远方与就地切换试验时，远方切换至就地时，变频器频率从运行频率降至最低运行频率。
6.在新采购变频装置时，应要求具有变频跳闸自动转工频功能（该功能用户可选择是否投入）7.变频器要有足够的备品备件，例如变压器冷却风机、功率单元、UPS电源等。
8.变频装置改造前，必须充分考虑变频装置安装位置的合理性，应充分考虑周边环境的灰尘、温度、湿度、振动等不利因素对变频装置的影响。
变频装置选型时，应充分考虑变频装置的裕度，电机运行的最低运行频率，变频同电机直接的匹配应慎重考虑。
变频电机所带负荷的机械特性、运行工况等应同变频器的工作特性以及实际功能相吻合。
9.变频装置电源进线开关至变频装置高压电缆及变频装置至电机高压电缆所需截面积需根据电机额定电流、短路容量等进行认真测算，保证留有足够裕度。
尽量避免出现电缆中间接头，如出现，需登记在册，定期进行巡视及检查。
